QCAD 큐캐드 다운로드 무료설치
QCAD는 2차원 설계(CAD)를 위한 오픈소스 및 상용 소프트웨어로, Windows, macOS, Linux 등 다양한 플랫폼을 지원하며, 건축 도면, 기계 부품 설계, 회로도 등 범용적으로 활용됩니다. 커뮤니티 버전과 유료 Professional 버전이 있으며, DWG/DXF 파일 입출력, 계층, 블록, 스크립팅 기능 등을 갖추고 있습니다. QCAD 다운로드 후 무료 설치 가능하며, 본문에서는 QCAD의 정의, 다운로드 및 설치 방법, 기본 사용법, 자주 묻는 질문까지 정리해 드립니다.
1. QCAD란
QCAD는 RibbonSoft에서 개발한 2D 설계(CAD) 소프트웨어로, 단순한 도면 작성부터 복잡한 기술 도면까지 다양한 작업을 지원합니다. QCAD는 DXF 파일 포맷을 기본으로 쓰며, DWG 파일을 다루기 위한 플러그인을 제공하는 방식으로 상용 기능을 확장할 수 있습니다.
사용자 인터페이스는 직관적이고 가볍게 설계되어 있어 초보자도 빠르게 적응할 수 있으며, 다양한 언어와 플랫폼을 지원합니다. Professional 버전은 추가 기능(스크립트, CAM 연동, DWG 완전 지원 등)을 포함하며, 유료 라이선스로 제공됩니다.
2. QCAD 다운로드 무료설치
QCAD는 커뮤니티 에디션과 시험판 형태의 Professional 버전을 제공합니다.
공식 웹사이트에서 자신의 운영체제에 맞는 QCAD 다운로드 파일을 선택할 수 있습니다.
Windows, macOS, Linux 버전 모두 제공되며, 플랫팩이나 tar.gz 형태로도 배포됩니다.
다운로드가 완료되면 설치 파일을 실행하고 설치 과정(설치 경로, 구성 요소 선택 등)을 따르면 됩니다.
설치 직후 기본 2D 설계 기능을 사용할 수 있으며, Professional 기능은 시험판 모드로 제한적으로 활성화됩니다.
만약 Professional 기능을 원하지 않는 경우, 시험판 모드를 제거하고 커뮤니티 버전으로 전환할 수도 있습니다.

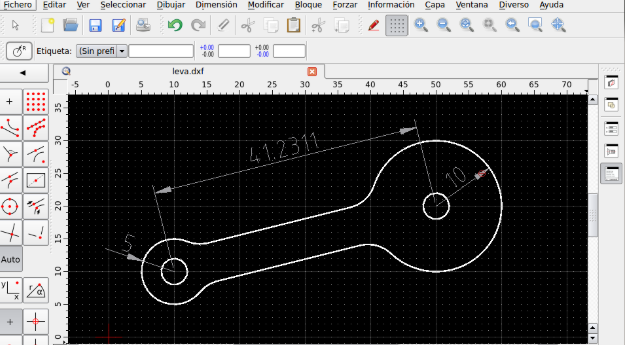

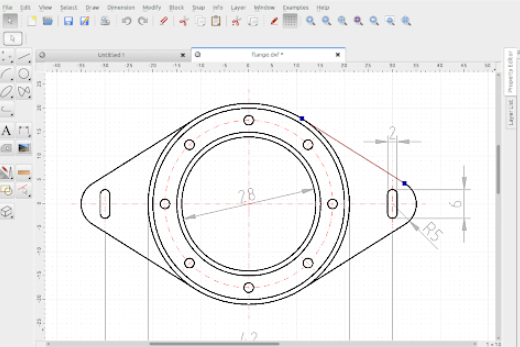

3. QCAD 기본 사용법
QCAD는 2차원 설계 중심의 도구이므로, 주요 기능과 사용법은 다음과 같습니다:
레이어 관리: 여러 작업층을 레이어로 나누어 복잡한 도면을 구조적으로 구성할 수 있습니다.
블록 및 그룹화: 반복 요소를 블록으로 저장하고 재활용할 수 있으며, 그룹화 기능으로 객체들을 묶어 다룰 수 있습니다.
도형 도구: 직선, 원호, 스플라인, 폴리라인 등 다양한 도형 생성 도구를 제공합니다.
수정 도구: 객체 복사, 이동, 회전, 스케일, 트림(잘라내기), 맞춤 조정 등의 수정 도구를 제공합니다.
입출력 포맷: DXF, DWG, PDF, SVG 등의 파일을 가져오거나 내보낼 수 있습니다 (DWG는 플러그인 또는 Professional 기능 필요).
스크립팅 / 자동화: JavaScript(ECMAScript) 기반의 스크립트를 이용해 반복 작업을 자동화할 수 있습니다.
4. QCAD 자주 묻는 질문 (FAQ)
Q1. QCAD 다운로드는 무료인가요?
A1. QCAD 커뮤니티 에디션은 무료이며, 기본 2D 설계 기능을 제공합니다. Professional 기능은 유료 라이선스를 통해 이용할 수 있습니다.
Q2. QCAD 다운로드 후 DWG 파일도 사용할 수 있나요?
A2. 기본 버전에서는 DWG 지원이 제한적이며, 완전한 DWG 입출력은 Professional 또는 플러그인 기능을 통해 사용할 수 있습니다.
Q3. QCAD 다운로드 후 CAM 기능도 활용할 수 있나요?
A3. 네, QCAD/CAM 확장 기능을 통해 도면을 G-Code 등 CNC용 출력 형식으로 변환할 수 있는 기능이 포함됩니다.
Q4. QCAD 성능이나 사용성에 대한 평가는 어떤가요?
A4. 사용자 리뷰에서는 “직관적이고 가벼운 2D 도면 도구”라는 평가가 많으며, 복잡한 3D 모델링 기능은 없다는 점이 단점으로 지적됩니다.
Q5. QCAD 다운로드 후 어느 운영체제에서 사용 가능한가요?
A5. Windows, macOS, Linux를 모두 공식적으로 지원합니다.
Q6. QCAD 다운로드 후 라이선스 갱신은 어떻게 하나요?
A6. Professional 버전을 구매하면 1년간 업데이트가 포함되며, 이후 업데이트를 계속 이용하려면 갱신 비용을 지불해야 합니다.
