《황금의 서사 제2탄》

비색(翡色)에 박제된 태양, 고려 금채의 영속성

Feb 15. 2026

《시간을 견디는 ‘의지의 공학'》

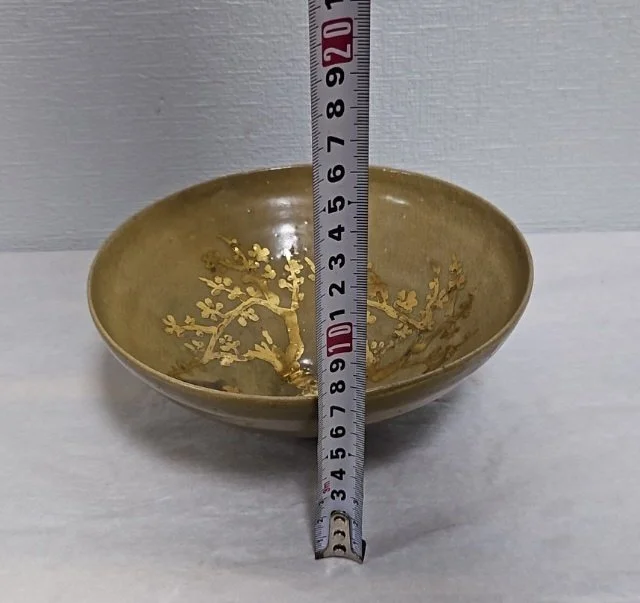

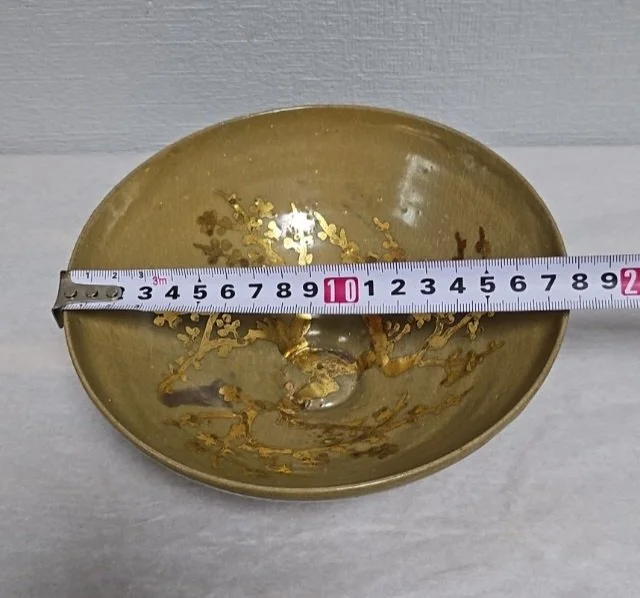

수집은 아름다움을 소유하는 일이 아니다. 그것은 물질에 남은 선택의 구조를 읽는 일이다. 나는 고려청자금채매화문완을 바라보며 장식이 아닌 ‘공정’을 본다. 금빛은 덧붙여진 사치가 아니라, 세 번의 불을 통과한 구조적 결단의 결과다.

고려청자의 제작은 초벌과 재벌이라는 두 단계의 고온 소성으로 시작된다.

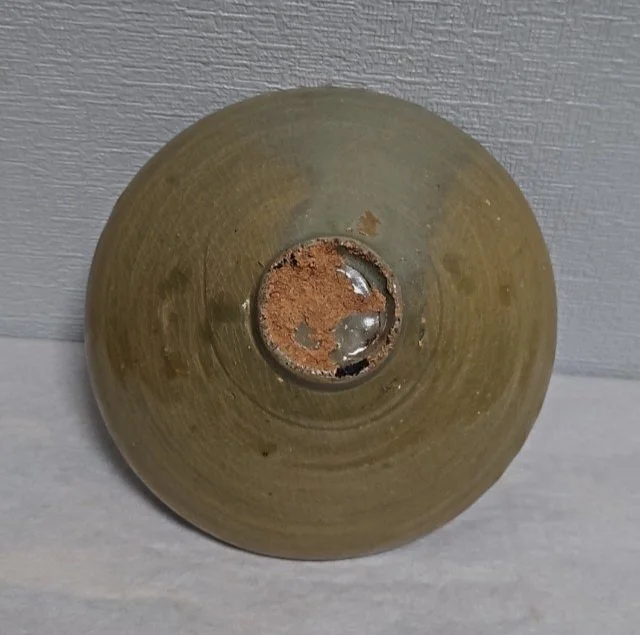

초벌은 유약을 바르지 않은 태토 상태에서 이루어진다. 온도는 대략 800~900℃ 범위로 추정된다. 이 단계에서 점토 내부의 수분과 유기물이 제거되고, 태토는 부분적으로 소결되어 형태가 안정된다. 아직 유리질화는 일어나지 않는다. 초벌은 구조를 굳히는 단계다. 그릇의 ‘뼈’를 만드는 과정이다.

초벌이 끝난 뒤에야 유약을 바른다. 철 함량이 낮은 고실리카 유약이 기면 위에 입혀진다. 그리고 재벌 소성이 진행된다.

재벌은 약 1250~1280℃의 환원염 속에서 이루어진다. 이 단계에서 유약은 완전히 용융되어 치밀한 유리질 네트워크를 형성한다. 실리카 비율이 높을수록 유약은 점성이 커지고, 과도하게 흐르지 않으면서도 균질한 유면을 만든다. 바로 이때 비색이 결정된다. 맑고 깊은 청록은 우연이 아니라, 환원 분위기와 유약 조성, 온도 곡선이 맞물려 얻어진 결과다.

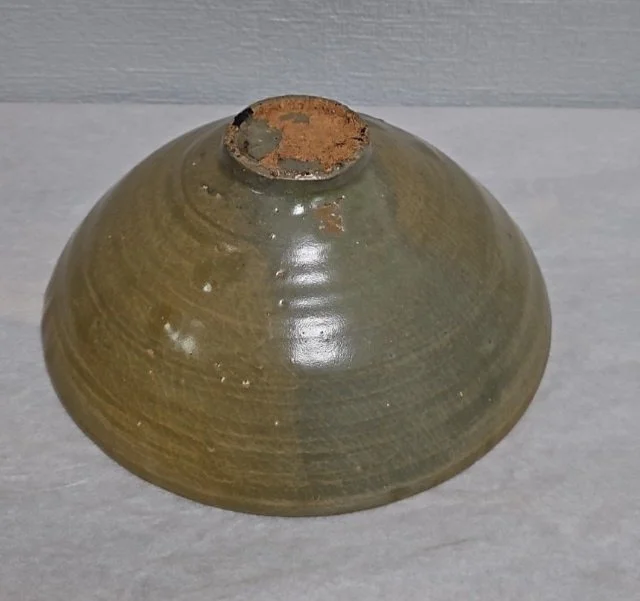

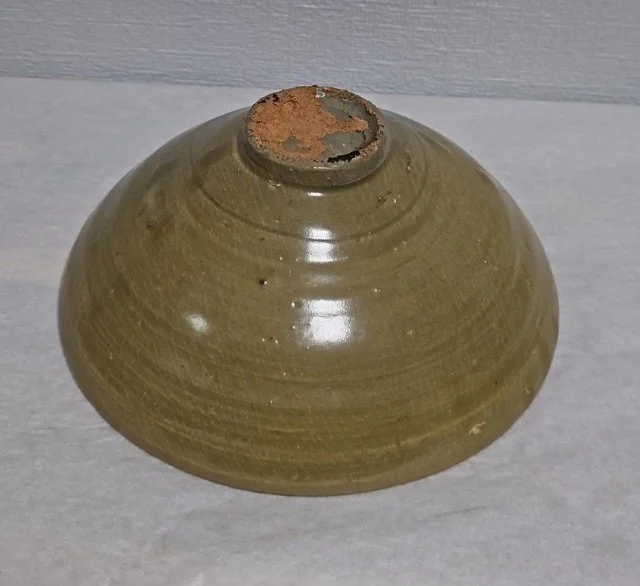

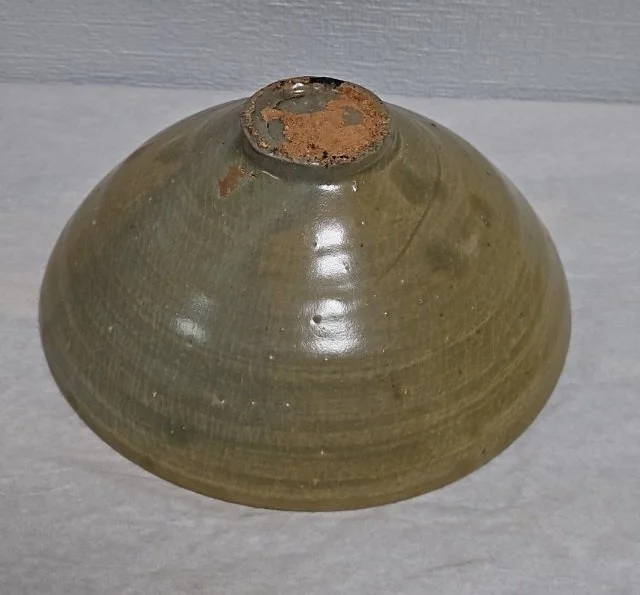

재벌이 끝난 시점에서 청자는 물성적으로 완결된다. 매끈하고 치밀한 유리질 표면, 깊이를 지닌 색조, 장기 안정성을 확보한 구조가 이 단계에서 확정된다.

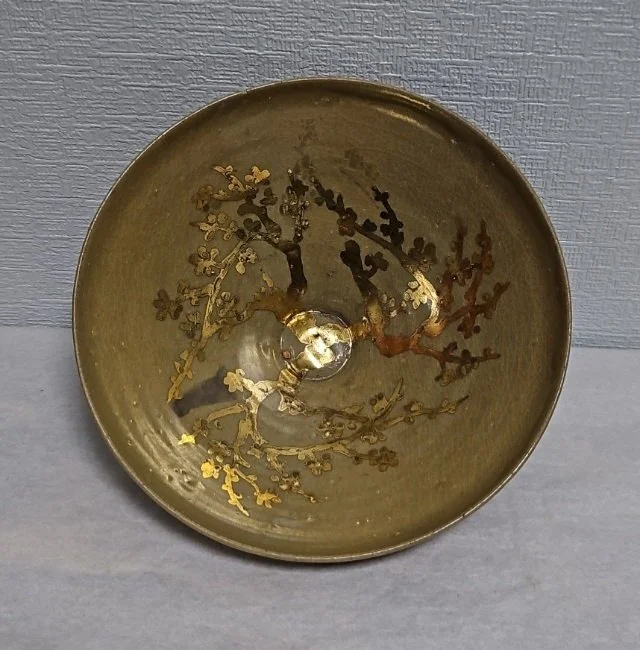

그리고 그 위에 금이 더해진다.

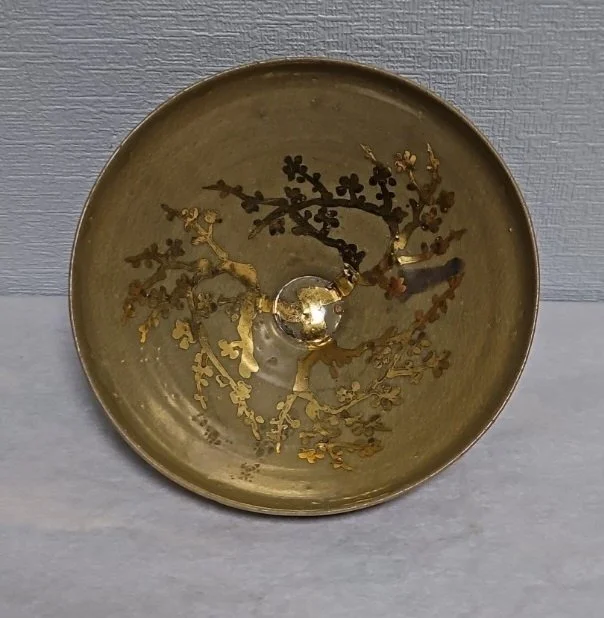

금채는 이미 완성된 유면 위에 도포된다. 금분은 마늘즙과 같은 유기성 점착 매개를 통해 표면에 밀착되었을 가능성이 있다. 마늘즙은 단순한 접착제가 아니라, 소성 과정에서 탄화·연소되며 잔류물을 최소화하는 유기 매개체다. 도공은 금을 붙이고 나서 다시 가마에 넣는다. 이것이 삼벌이다.

삼벌은 금의 융점 1064℃보다 훨씬 낮은 650~850℃ 범위에서 이루어졌을 가능성이 크다. 이 온도는 금을 녹이지 않으면서도 재벌로 형성된 유리질 표면을 연화 상태로 만든다. 완전 용융이 아니라 ‘부드럽게 풀리는 상태’다.

삼벌은 수 시간에 걸쳐 서서히 승온되었을 것이고, 일정 시간—약 30분에서 1시간가량—온도를 유지한 뒤 급랭이 아닌 서냉을 택했을 가능성이 높다. 급격한 냉각은 계면 응력을 키워 박락을 유발하기 때문이다.

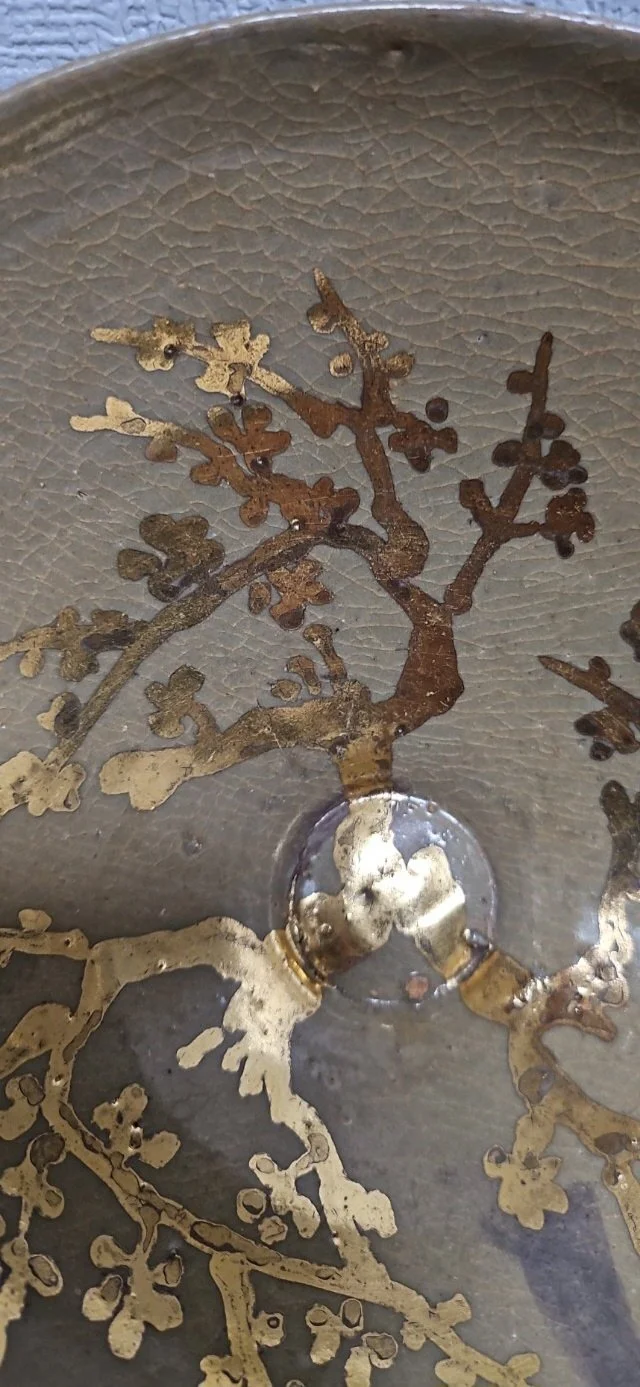

이 과정에서 유약은 다시 흐르지 않는다. 대신 점성 높은 연화 상태로 표면이 미세하게 열린다. 금은 고체 상태를 유지한 채, 그 미세 요철에 스며들 듯 맞물린다. 냉각이 시작되면 유약은 수축하고, 금 입자는 그 수축 과정 속에서 기계적으로 고착된다. 화학적 융합이 아니라, 미세 기계적 결합과 열수축 응력의 균형이 영속성을 만든다.

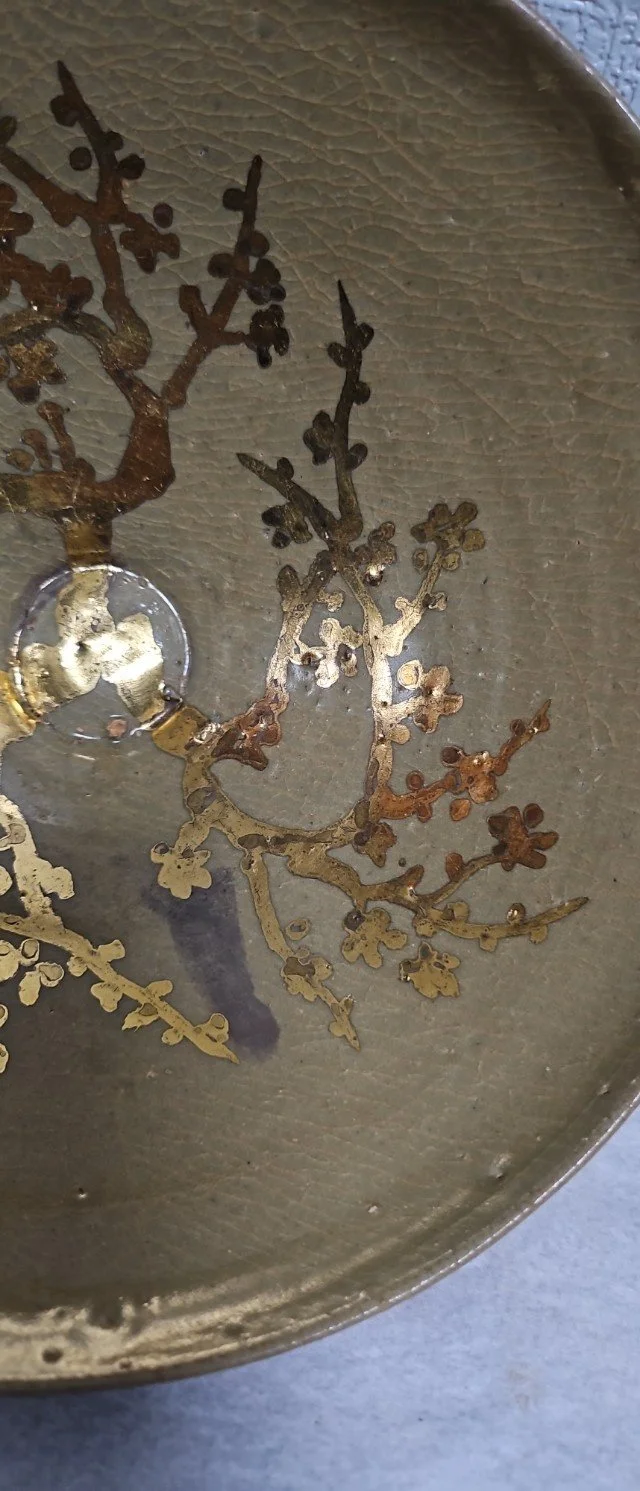

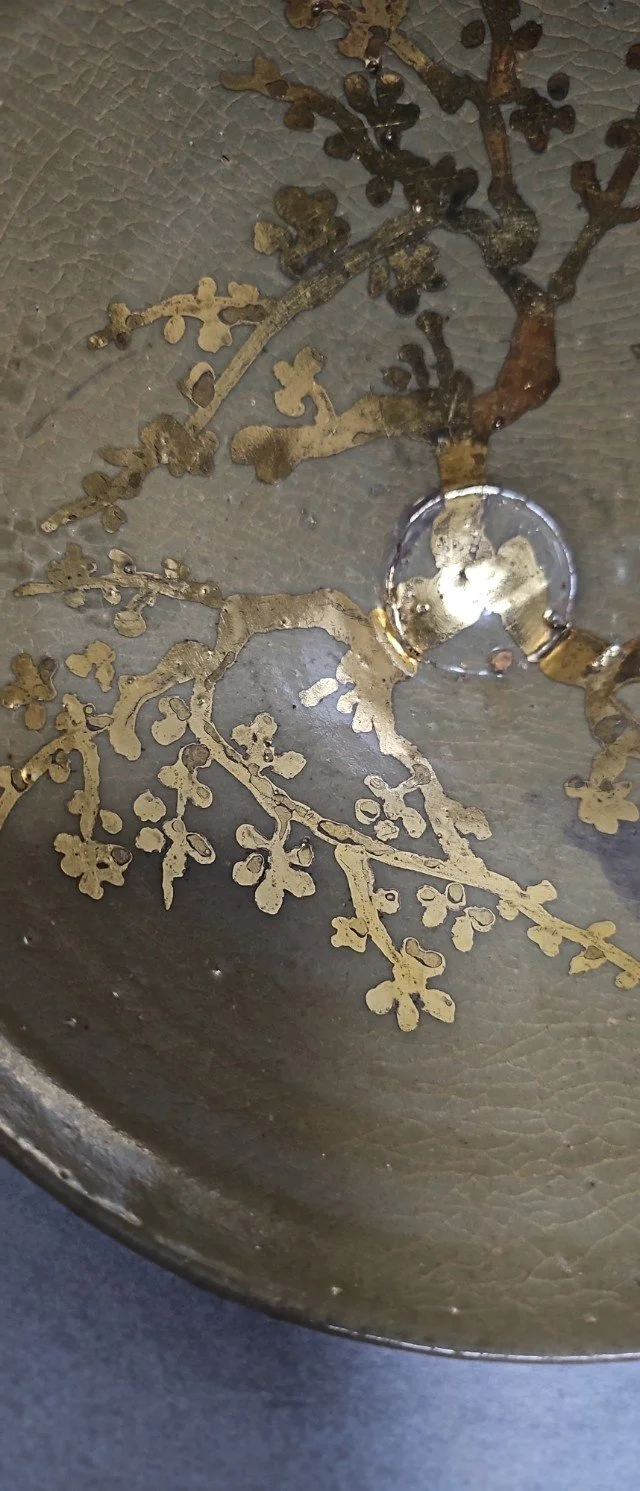

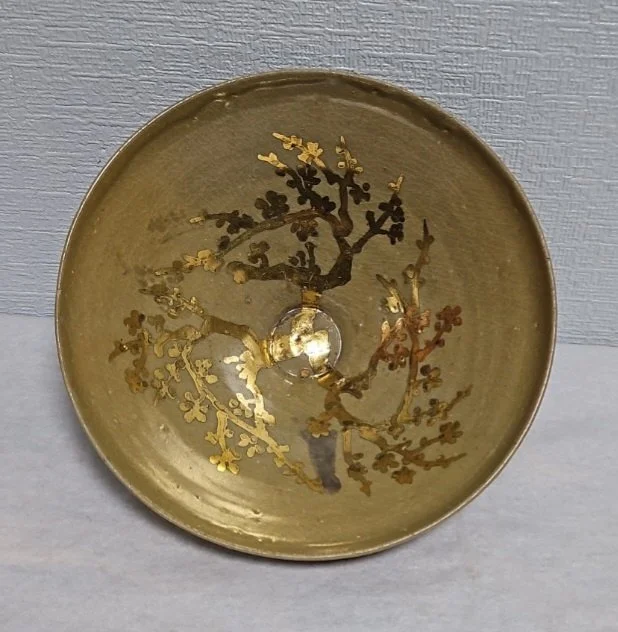

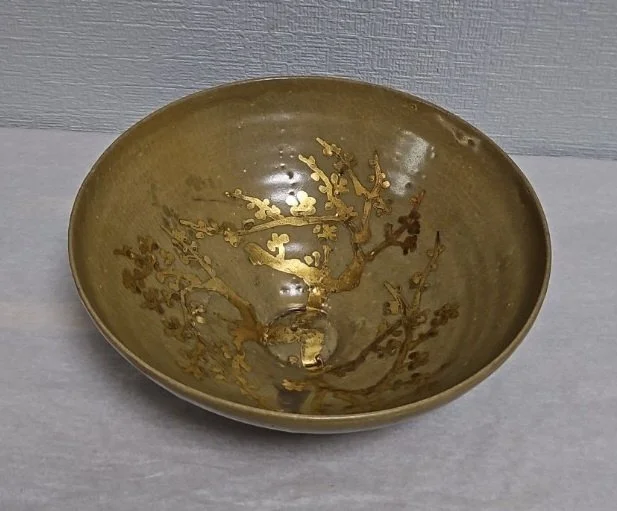

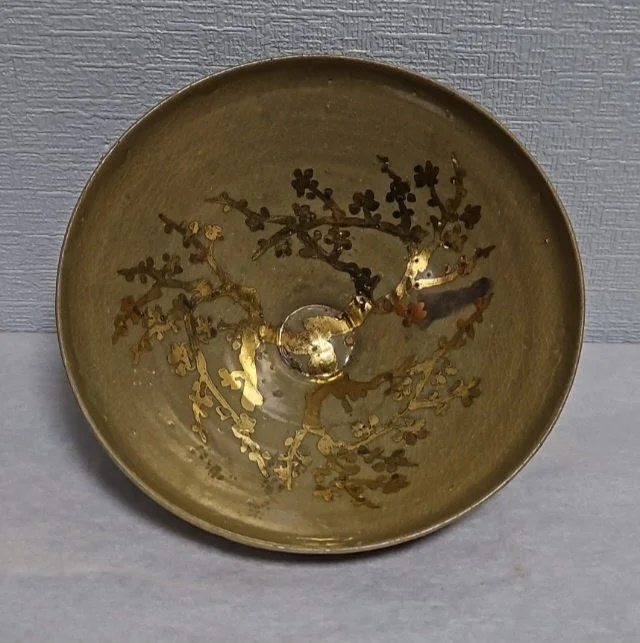

금의 열팽창 계수는 약 14×10⁻⁶/K, 고실리카 유약은 약 4~6×10⁻⁶/K 수준이다. 차이가 존재한다. 냉각이 거칠면 계면에 인장 응력이 집중되어 금이 떨어져 나간다. 그러나 이 완의 금채에는 탈락 부분이 없다. 금채 부분은 유면과 다른 촉감을 지니지만, 경계는 안정적이다. 이는 삼벌 온도와 냉각 속도가 응력을 임계치 이하로 통제했음을 보여준다. 단순한 장식이었다면 800년을 넘기지 못했을 것이다.

현대의 과학적 분석으로도 계면의 미세 구조와 응력 분포를 완전히 규명하기는 쉽지 않다. 그렇다면 고려의 도공은 어떻게 이 균형을 알았을까.

그들은 열팽창 계수라는 수치를 몰랐다. 대신 불길의 색을 알았고, 가마 속 소리와 연기의 냄새를 읽었다. 소성 후 광택의 미묘한 차이를 기억했고, 박락된 실패작을 손끝으로 만지며 원인을 체득했을 것이다. 이론이 아니라 반복, 계산이 아니라 감각. 경험이 축적되어 공정이 되었고, 공정이 축적되어 체계가 되었다.
