이 구역에서 만큼은

11 연소범위

이 구역의 미친놈은 불이야

이 구역에서는 불꽃을 내며 활활 타오를 수 있지

하지만 이곳을 벗어나면 불꽃이 없어지고 초라해져

그래서 불을 이곳에서 벗어나게 하려고 나는 항상 고민 중이지

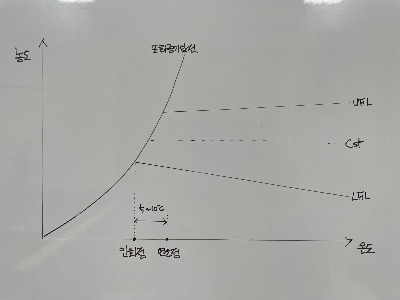

온도농도 그래프는 매~~~~~우 중요합니다.

그릴 수 있어야 하고, 설명할 수 있어야 합니다.

한 줄 한 줄 한 글자 한 글자 각각 다 알아야 합니다.

그렇게 어렵지도 않습니다. 하지만 모두가 알고 있지도 않습니다.

이렇게 저렇게 바꿔서도 그려봅니다.

다 외우고, 그려보고서는 마지막으로 왜 그럴까 하고 고민도 해보세요

점화원이 있다는 가정에서

산소와 가연물을 표현하는 끝판왕이 연소범위입니다.

가연물의 위험도를 산출할때도 사용합니다. H=(U-L)/L

연 소 범 위

1. 개 념

가. 화염전파가 가능한, 가연성가스와 공기의 혼합농도 범위

나. 연소에 필요한 혼합가스의 농도범위

다. 화학반응이 일어나는 가스농도의 범위

2. 연소범위 영향요인 산불난 PT

가. 산소농도 : 비례

나. 불활성가스 : 반비례

다. 난 류 : 비례

라. 압 력( P ) : 비례

마. 온 도( T ) : 비례

1) UFL = UFL25 + (UFL25x0.8x10-3) x(t-25)

2) LFL = LFL25 - (LFL25x0.8x10-3) x(t-25)

3. 에탄 혼합기체의 연소범위(600℃)

가. 에탄의 연소범위 : 3.1%~12.5%

나. 600℃ 에탄의 연소범위

1) UFL600 = 12.5 +(12.5x0.8x10-3) x(600-25) = 18.25%

2) LFL600 = 3.1 -(3.1x0.8x10-3) x(600-25) = 1.67%

3) 연소범위 : 1.67%~18.25%

소방, 가스, 화공 등에서 연소범위는 연소하한계에 집중합니다.

연소범위는 온도의 영향을 매우 크게 받습니다.

연소하한계 보다 낮은 범위에서도 연소가 일어납니다 (훈소)

연소범위 영향요인은 그래프에 난류성을 제외한 모든 게 있습니다.

연소범위 측정방법도 준비해야 하지만, 별도로 보고 있는 교재가 있다면 읽는 정도로 추천합니다.

이 내용은 10 점문제일수도 25점 문제일 수도 있고, 독립적인 문제로 출제되지 않을 가능성이 훨씬 높습니다.

하지만 이것을 모르고는 기술사가 될 수 없습니다.

다음 연재는 6.6(금) 오전 10시입니다.

열두 번째 이야기, 연소범위의 규칙성입니다.
