너는 이곳을 넘지 못해

08 화염일주한계

아주 불이 잘 붙는... 가스를 취급하는 곳이 있습니다.

아주 불이 잘 붙는 가스를 다루는 방이 있습니다.
공정을 멈출 수 없고, 전등은 반드시 켜야 합니다.
그런데 스위치를 올리는 그 찰나, 작은 전기불꽃 하나가 생깁니다.

그 불꽃이 가스에게 닿는다면?
순식간에 방 전체가 화염에 휩싸이게 됩니다.

그래서 우리는 틈을 막습니다.
전등 스위치의 틈새를 아주 미세하게, 뚜껑의 이음부와 나사선도 정밀하게 설계합니다.
작은 불꽃이 밖으로 나가지 못하도록 말이죠.

시험에 중요한 이유

MESG의 본질은 화염전파차단 입니다.

폭발방지를 위한 구조설계의 핵심입니다.

소방기술사, 화공안전기술사, 가스기술사 등등 안전분야에 모두 해당됩니다.

화염일주한계를 반영하면 이미 발생한 화염이 가연성가스로 가지 못하게 됩니다.

화염일주한계는 발생한 화염의 전파, 확산을 막는 수단이 됩니다

화염일주한계의 측정시 폭발에 의한 압력이 생기므로 소염거리보다는 훨씬 작은 틈새를 적용하게됩니다.

화염일주한계(MESG, maximum experimental safe gap)

1. 정 의

폭발화염이 외부의 위험분위기로 전파되지 않는 최대안전틈새

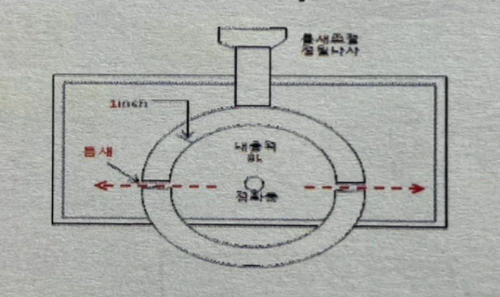

2. 측정방법

1) 폭발성 혼합가스를 두 개의 금속성 용기에 주입

2) 두 공간 사이에 미세한 틈새의 연결통로 형성

3) 미세한 틈새를 증감하며 내부폭발이 외부전달 여부확인

3. 응 용

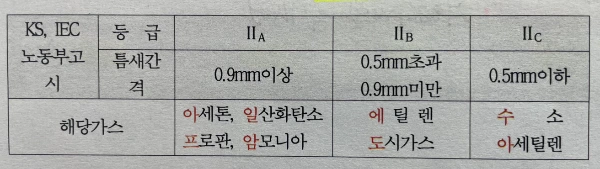

1) 폭발성 가스의 폭발등급 분류

폭등간가 5초9미 아일프암 에도수아

2) 내압방폭구조에 응용

폭발이 발생하더라도 외부로 불꽃이나 화염이 전파되지 않도록 설계된 구조

방폭공학에서 다시 다룹니다.

화염일주한계는 정의, 측정방법, 응용방법을 쓰셔야 합니다.

측정방법은 그림이 가장 중요합니다.

응용방법은 외우는 겁니다. 등급과 내압방폭

그리고 소염거리와 화염일주한계의 비교표

다시한번 강조합니다.

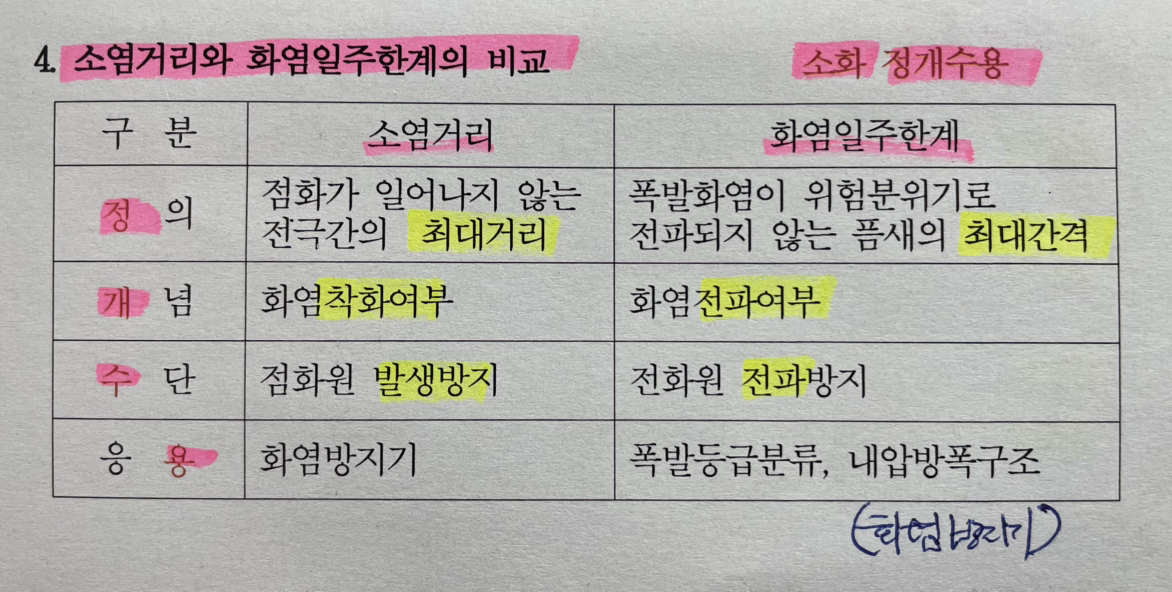

소염거리와 화염일주한계의 비교표입니다.

소화 정개수용

제목, 구분, 정개수용 으로 답안지의 6줄을 수준높게 점령합니다.

다음연재는 오는 5.28(수) 오전 10:00입니다.

아홉번째 이야기, 최소산소농도(MOC) 입니다.
