헬리컬 파일(Helical Pile)이란?
헬리컬 파일 생소하지만 꼭 필요한 시공방법
헬리컬 파일 기초 가이드 튼튼한 기초를 위한 선택
헬리컬 파일은 건물의 기초를 튼튼하게 만들어주는 중요한 요소입니다. 특히 불안정한 지반이나 특수한 건축 환경에서 그 가치를 발휘합니다. 이 가이드에서는 헬리컬 파일에 대한 기본적인 이해를 돕고, 실제 활용 사례, 유용한 정보, 그리고 흔한 오해들을 풀어보려 합니다. 헬리컬 파일에 대한 궁금증을 해소하고, 올바른 선택을 하는데 도움이 되기를 바랍니다.
헬리컬 파일이란 무엇일까요?
헬리컬 파일(Helical Pile)은 나선형 날개가 부착된 강철 기둥으로, 지반에 스크류처럼 회전시켜 설치하는 기초 공법입니다. 전통적인 콘크리트 기초 공법에 비해 설치가 빠르고, 환경에 미치는 영향이 적으며, 다양한 지반 조건에 적용 가능하다는 장점이 있습니다. 헬리컬 파일은 '스크류 파일(Screw Pile)' 또는 '나선형 파일'이라고도 불립니다.
헬리컬 파일의 작동 원리
헬리컬 파일은 나선형 날개가 지반을 파고 들어가면서 지지력을 확보합니다. 각 날개는 토양을 압축하고, 파일 전체에 하중을 분산시켜 안정적인 기초를 형성합니다. 파일의 지지력은 날개의 크기, 개수, 간격, 그리고 지반의 종류에 따라 달라집니다.
왜 헬리컬 파일을 선택해야 할까요?
헬리컬 파일은 다양한 장점을 가지고 있어 많은 건축 프로젝트에서 선호되는 기초 공법입니다.
빠른 설치: 콘크리트 기초에 비해 설치 시간이 훨씬 짧습니다. 양생 과정이 필요 없어 즉시 하중을 지지할 수 있습니다.
환경 친화적: 굴착량이 적어 토양 교란을 최소화하며, 재활용 가능한 강철을 사용합니다.
다양한 지반 조건 적용 가능: 연약 지반, 경사 지반, 지하수위가 높은 지역 등 다양한 환경에서 사용 가능합니다.
정확한 지지력 예측: 설치 과정에서 토크 값을 측정하여 지지력을 예측할 수 있습니다.
이동 및 재사용 가능: 필요에 따라 파일을 제거하고 다른 장소에 재설치할 수 있습니다.
헬리컬 파일은 어디에 사용될까요?
헬리컬 파일은 다양한 건축 및 토목 프로젝트에 활용됩니다.
주택 기초: 새로운 주택 건설 또는 기존 주택의 기초 보강에 사용됩니다.
데크 및 파티오: 데크, 파티오, 발코니 등의 구조물을 지지합니다.
태양광 발전 설비: 태양광 패널을 지지하는 기초로 사용됩니다.
간판 및 펜스: 간판, 펜스, 가로등 등의 구조물을 안정적으로 고정합니다.
임시 구조물: 가설 건물, 행사용 무대 등 임시 구조물의 기초로 사용됩니다.
토목 공사: 옹벽, 사면 안정화, 교량 기초 등에 사용됩니다.
헬리컬 파일의 종류와 특징
헬리컬 파일은 다양한 종류가 있으며, 각각의 특징에 따라 적합한 용도가 다릅니다.
축경 헬리컬 파일(Square Shaft Helical Pile)
정사각형 단면의 강철 샤프트를 사용하는 파일입니다. 높은 토크 전달 능력을 가지고 있어 단단한 지반에 적합하며, 무거운 하중을 지지하는데 유리합니다.
관형 헬리컬 파일(Round Shaft Helical Pile)
원형 단면의 강철 샤프트를 사용하는 파일입니다. 축경 파일에 비해 설치가 용이하고, 다양한 크기로 제작 가능하여 다양한 하중 조건에 대응할 수 있습니다.
미니 헬리컬 파일(Mini Helical Pile)
직경이 작은 헬리컬 파일로, 좁은 공간이나 접근이 어려운 지역에 설치하기 용이합니다. 가벼운 구조물이나 보강 공사에 주로 사용됩니다.
확장형 헬리컬 파일(Extension Helical Pile)
여러 개의 파일을 연결하여 사용하는 방식으로, 깊은 지반까지 도달해야 하거나 높은 지지력이 필요한 경우에 사용됩니다.
헬리컬 파일 설치 과정
헬리컬 파일 설치는 전문적인 기술과 장비를 필요로 합니다. 일반적으로 다음과 같은 과정을 거칩니다.
지반 조사: 설치 위치의 지반 조건, 지하수위 등을 파악합니다.
파일 선정: 지반 조건과 하중 조건에 맞는 헬리컬 파일의 종류와 크기를 결정합니다. 설치 위치 표시: 파일을 설치할 위치를 정확하게 표시합니다. 파일 설치: 특수 장비를 사용하여 파일을 지반에 회전시켜 박습니다. 토크 측정: 설치 과정에서 토크 값을 측정하여 지지력을 확인합니다. 마무리 작업: 파일 상단을 캡으로 마감하고, 구조물과 연결합니다.
헬리컬 파일 시공 시 주의사항
헬리컬 파일 시공 시에는 다음과 같은 사항에 유의해야 합니다.
정확한 지반 조사: 지반 조건에 맞는 파일을 선택하고, 적절한 깊이로 설치해야 합니다. 전문 시공 업체의 선정: 경험이 풍부하고 전문적인 기술을 갖춘 업체를 선정해야 합니다. 토크 값 관리: 설치 과정에서 토크 값을 정확하게 측정하고, 설계 기준에 맞는지 확인해야 합니다. 품질 관리: 사용되는 파일의 품질을 확인하고, 시공 과정에서 품질 관리를 철저히 해야 합니다. 안전 관리: 안전 규정을 준수하고, 안전 장비를 착용하여 안전 사고를 예방해야 합니다.
헬리컬 파일에 대한 흔한 오해와 진실
헬리컬 파일에 대한 몇 가지 흔한 오해를 풀어보겠습니다.
오해: 헬리컬 파일은 콘크리트 기초보다 약하다.
진실: 헬리컬 파일은 적절하게 설계되고 시공되면 콘크리트 기초만큼 강력하며, 특정 조건에서는 더 우수한 성능을 발휘할 수 있습니다.
오해: 헬리컬 파일은 모든 지반에 적용 가능하다.
진실: 헬리컬 파일은 다양한 지반에 적용 가능하지만, 극도로 연약하거나 특수한 지반 조건에서는 추가적인 고려가 필요합니다.
오해: 헬리컬 파일 설치는 쉽다.
진실: 헬리컬 파일 설치는 전문적인 기술과 장비를 필요로 하며, 잘못된 시공은 심각한 문제를 야기할 수 있습니다.
헬리컬 파일 비용 효율적인 활용 방법
헬리컬 파일을 비용 효율적으로 활용하기 위한 몇 가지 팁을 소개합니다.
초기 단계부터 전문가와 상담: 프로젝트 초기 단계부터 헬리컬 파일 전문가와 상담하여 최적의 솔루션을 찾는 것이 중요합니다.
정확한 지반 조사: 불필요한 비용 지출을 막기 위해 정확한 지반 조사를 실시해야 합니다.
표준화된 설계: 표준화된 설계를 활용하여 파일의 종류와 크기를 최적화합니다.
경쟁 견적 비교: 여러 업체의 견적을 비교하여 합리적인 가격으로 시공합니다.
유지 보수 계획 수립: 정기적인 점검과 유지 보수를 통해 파일의 수명을 연장합니다.
전문가의 조언
"헬리컬 파일은 단순히 파일을 박는 것이 아니라, 지반과 구조물의 상호 작용을 이해하고 최적의 솔루션을 제공하는 기술입니다. 프로젝트의 성공을 위해서는 경험이 풍부한 전문가의 도움을 받는 것이 중요합니다." - 구조 엔지니어 김OO
자주 묻는 질문과 답변
Q: 헬리컬 파일의 수명은 얼마나 되나요?
A: 헬리컬 파일의 수명은 지반 조건, 하중 조건, 환경 요인 등에 따라 달라지지만, 일반적으로 50년 이상 사용할 수 있습니다. 정기적인 점검과 유지 보수를 통해 수명을 더욱 연장할 수 있습니다.
Q: 헬리컬 파일 설치 시 소음은 어느 정도인가요?
A: 헬리컬 파일 설치 시 소음은 콘크리트 타설이나 항타 공법에 비해 훨씬 적습니다. 하지만, 장비 사용으로 인해 어느 정도의 소음은 발생할 수 있습니다.
Q: 헬리컬 파일 설치 후 건물의 침하 문제는 없나요?
A: 헬리컬 파일은 지반을 강화하고 하중을 분산시켜 건물의 침하를 예방합니다. 하지만, 잘못된 설계나 시공은 침하 문제를 야기할 수 있으므로 주의해야 합니다.
Q: 헬리컬 파일 설치 비용은 어떻게 산정되나요?
A: 헬리컬 파일 설치 비용은 파일의 종류, 크기, 설치 깊이, 지반 조건, 현장 접근성 등에 따라 달라집니다. 여러 업체의 견적을 비교하여 합리적인 가격으로 시공하는 것이 좋습니다.

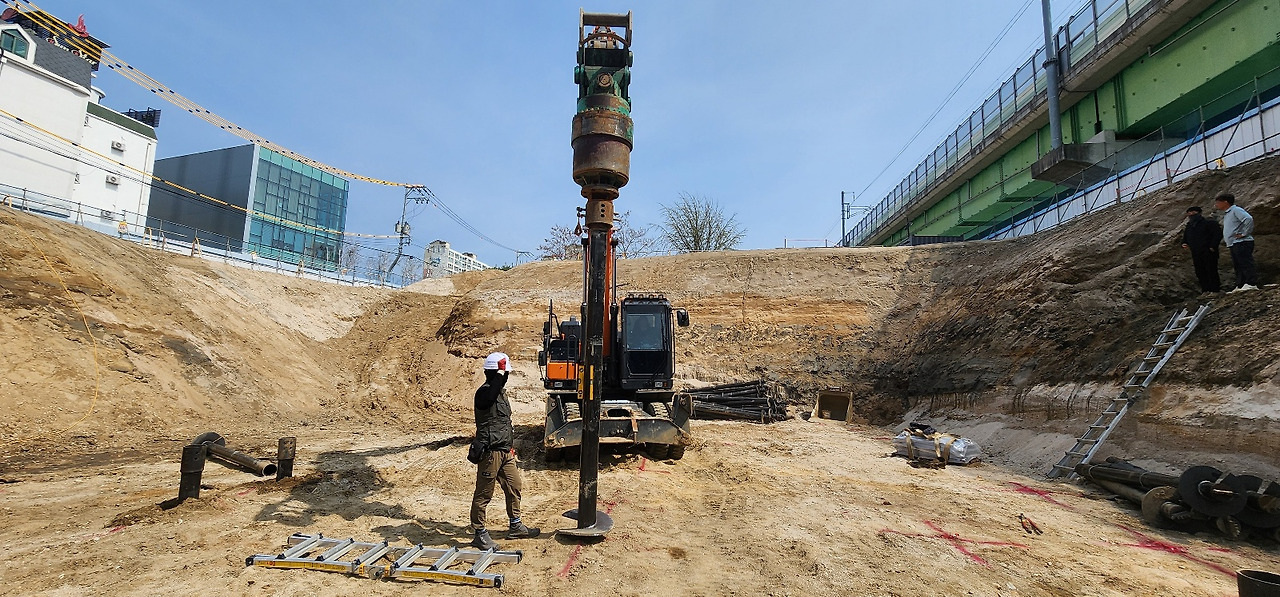

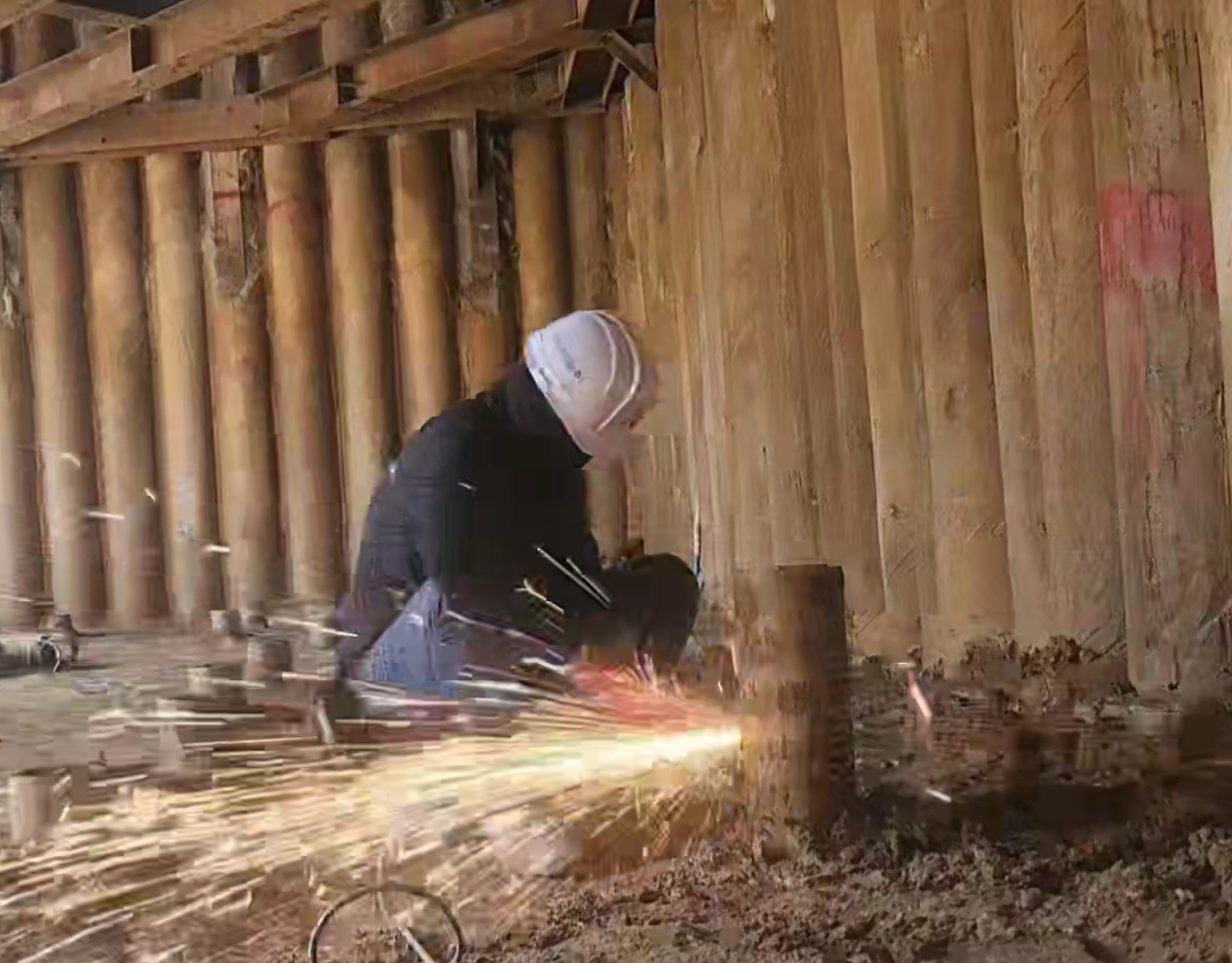

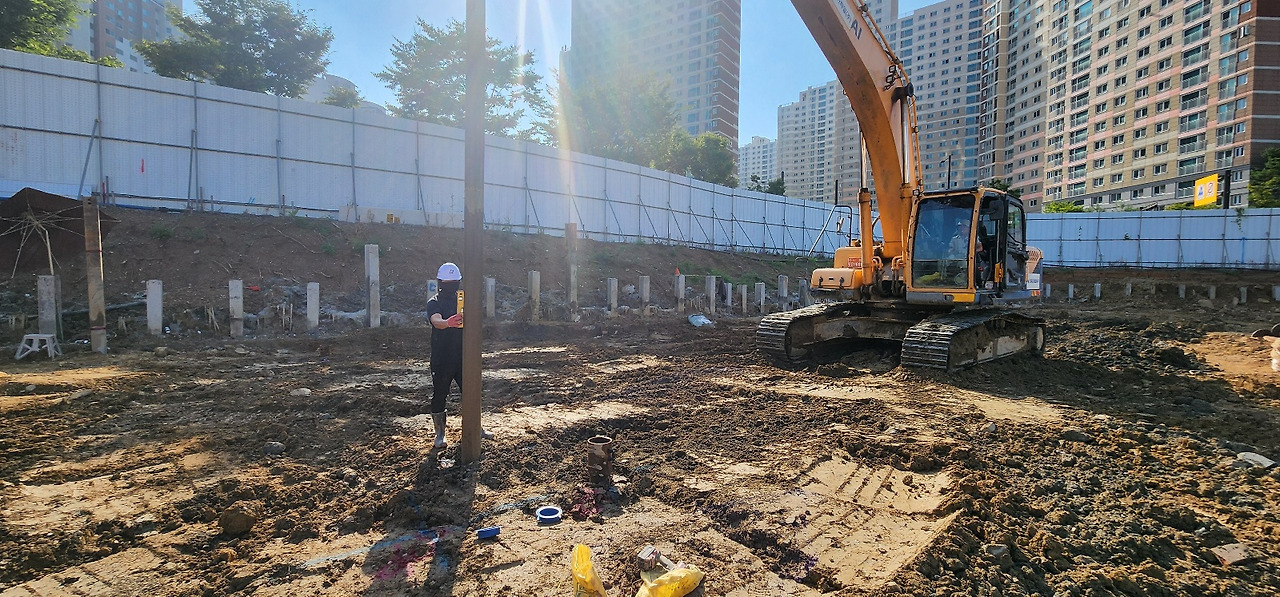

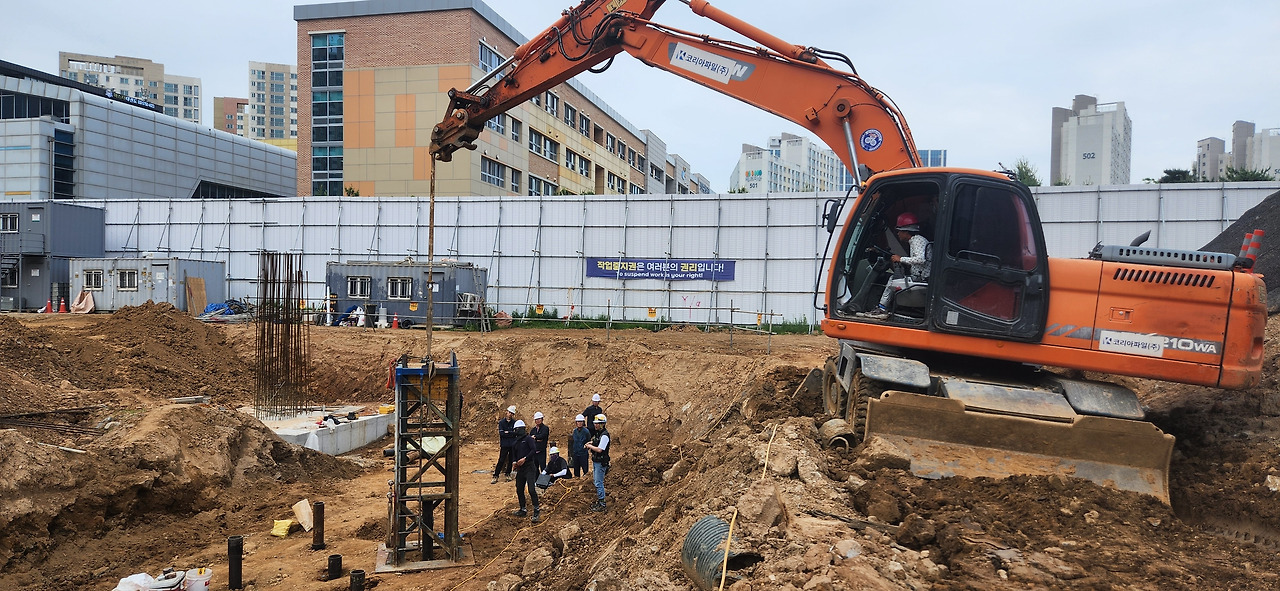

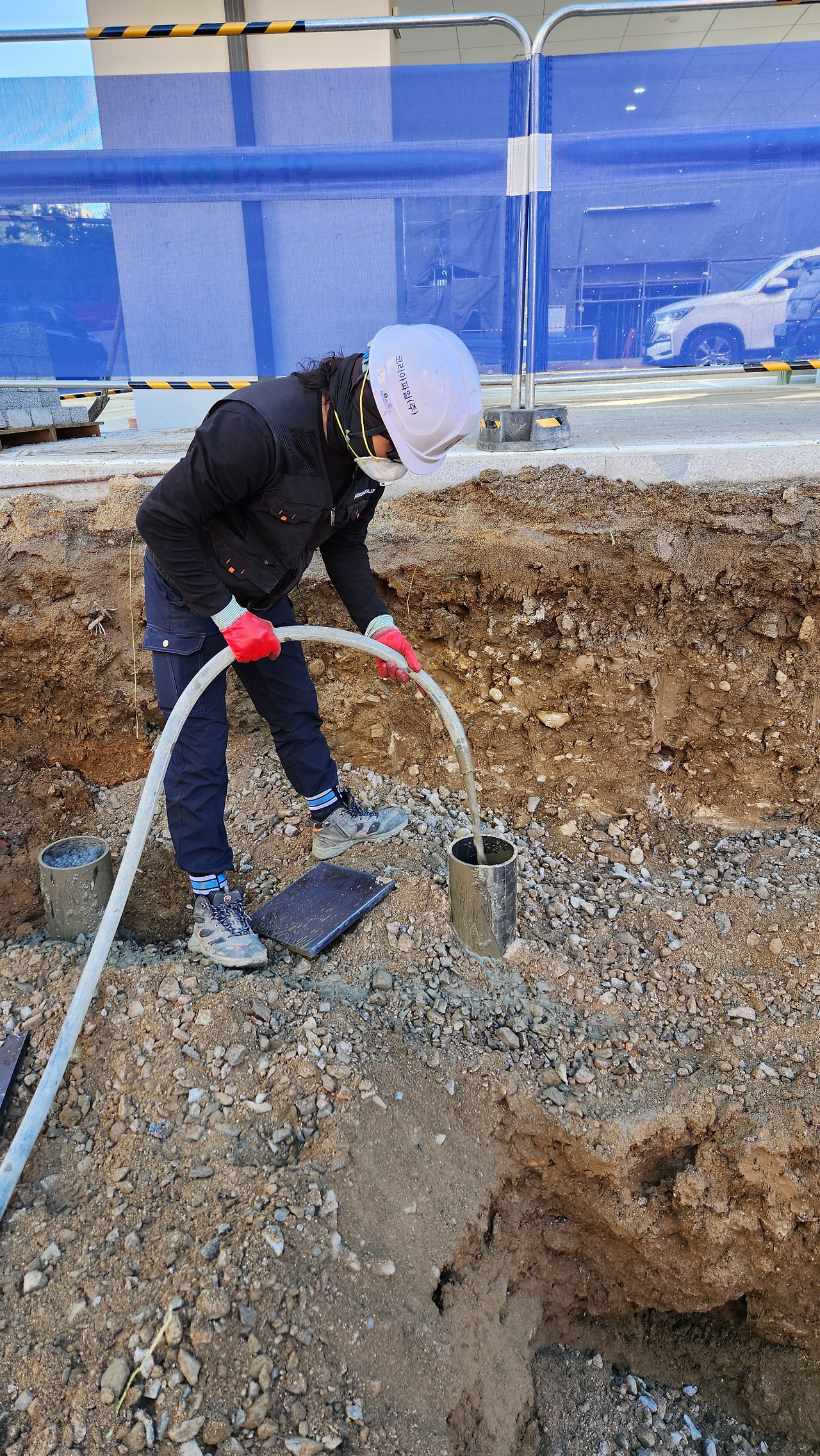

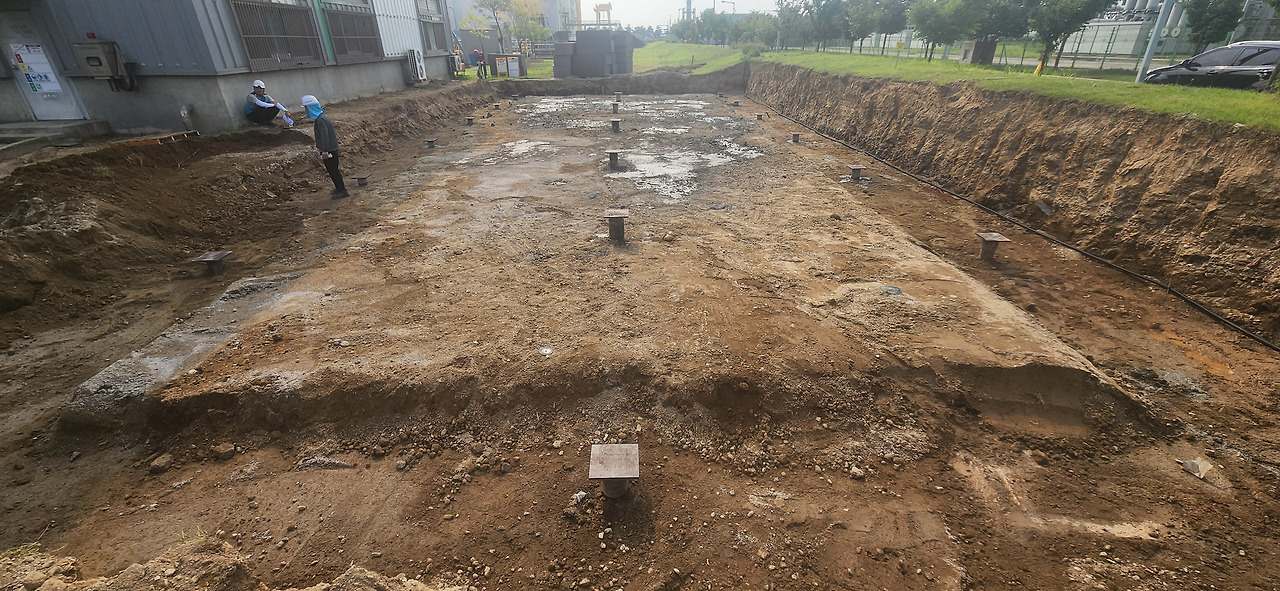

사진자료 - (주)코리아파일
덕타일파일/ 오거임플란트파일/ 빅헬리칼파일 시공/덕타일파일/ 오거임플란트파일/ 빅헬리칼파일 제조 등 보링, 그라우팅 및 관정 공사업체
