Gantt Bar 차트 만드는 방법

Gantt Bar 차트는 어떤 이벤트나 활동의 기간을 나타낼 때 사용된다.

Superstore 데이터를 이용해서 Gantt Bar 차트를 만들어보자.

◆ ‘Region’과 ‘Ship Mode’를 행으로 드래그하자.

◆ ‘Order Date’를 열에 드래그하자.

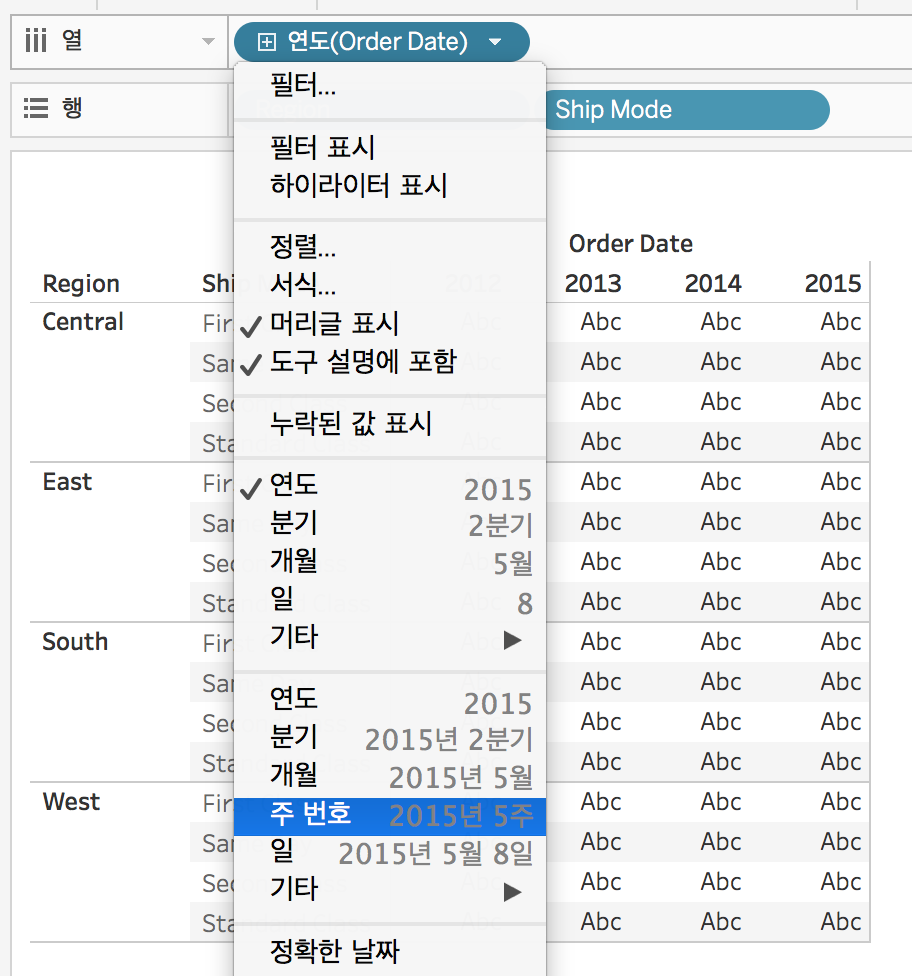

◆ 열에 있는 ‘연도(Order Date)’를 클릭하고, ‘주 번호(‘2015년 5주’)’를 클릭하자.

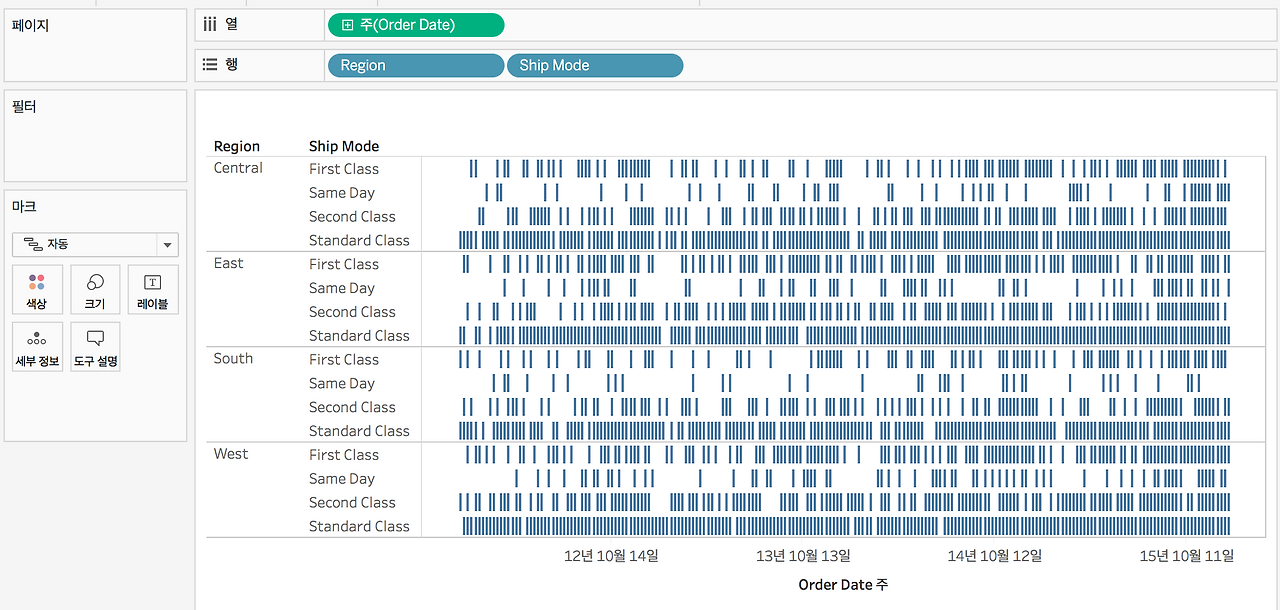

그러면 다음과 같은 기본적인 Gantt Bar 차트가 나온다.

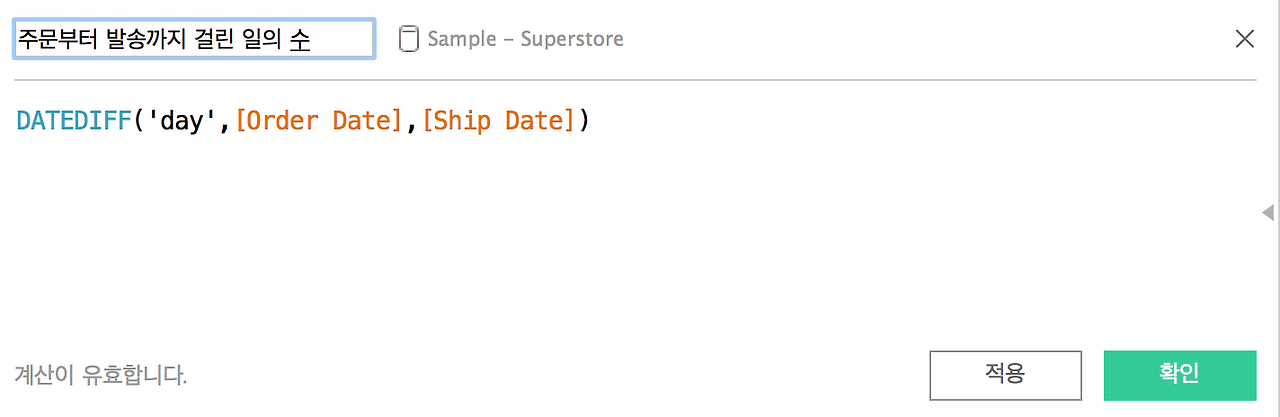

◆ 계산된 필드에서 다음과 같은 수식을 작성하자.

위 수식의 뜻은 수식의 이름 그대로, ‘주문부터 발송까지 걸린 일의 수’를 구하기 위해 ‘DATEDIFF’ 함수를 사용하여 ‘Order Date’와 ‘Ship Date’ 사이의 날짜를 ‘day’ 기준으로 차이를 구하는 것이다.

◆ ‘Ship Mode’를 색상으로 드래그하자.

◆ 위 수식(‘주문부터 발송까지 걸린 일의 수’)을 크기로 드래그하자.

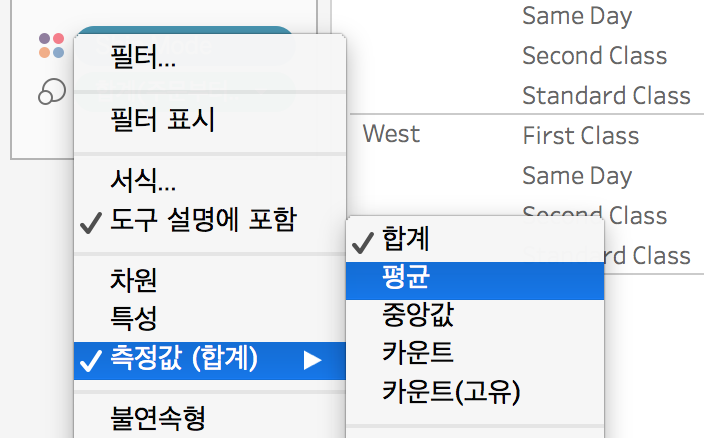

◆ 위 수식을 클릭하고, ‘측정값(합계) - 평균’을 클릭하자.

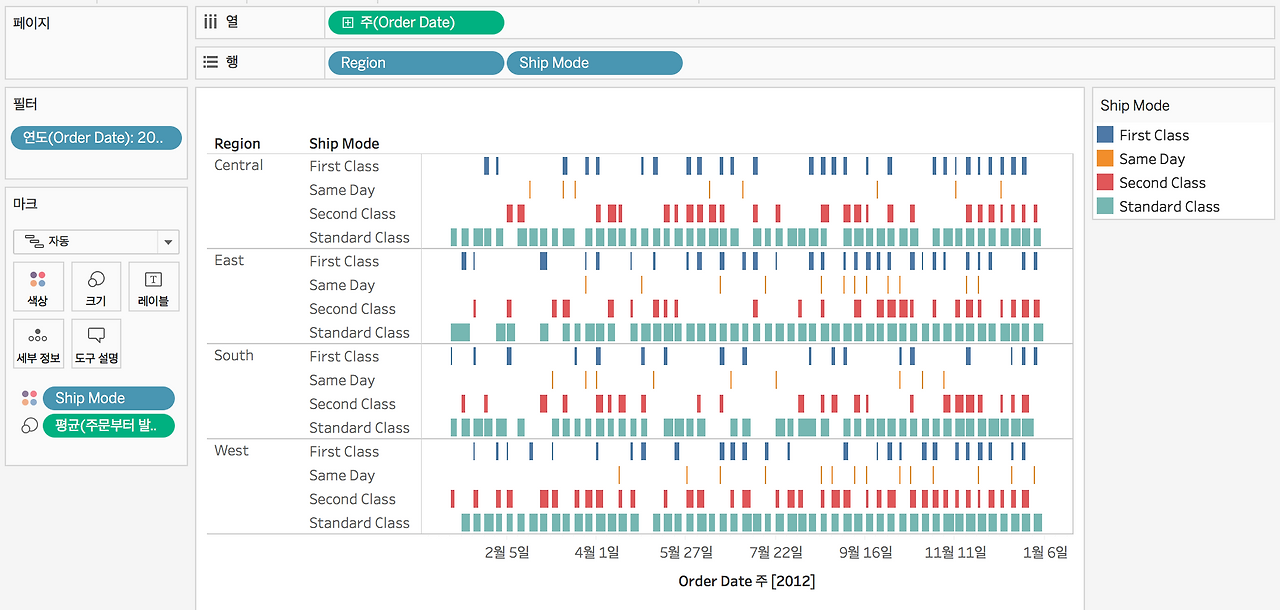

그러면 다음과 같은 Gantt Bar 차트가 나온다.

위 차트는 각 지역(Region)의 Ship Mode마다 주문부터 발송일까지의 걸린 평균 일수를 Gantt Bar 차트로 보여준다.
