Motion 차트 만드는 방법
1. Motion 차트란 무엇인가?
시간의 흐름에 따른 데이터와 데이터의 움직임까지 보여주는 차트이다.
Motion 차트는 ‘페이지 선반’을 이용해서 여러 페이지로 나누고, 그 페이지들의 시간에 따른 변화의 움직임을 보여준다.
2. ‘페이지'란 무엇인가?
‘페이지 선반’을 이용하면 뷰(View)에 있는 값이 여러 페이지로 나눠지게 된다. 여기서 페이지란, ‘페이지 선반’으로 드래그 한 필드의 각 값을 의미한다. 예를 들어, ‘Order Date’를 페이지 선반으로 드래그하고, ‘일’로 바꾸면, 각 ‘일’(1,2,3…)이 각 페이지가 된다.
3. Motion 차트 만들기

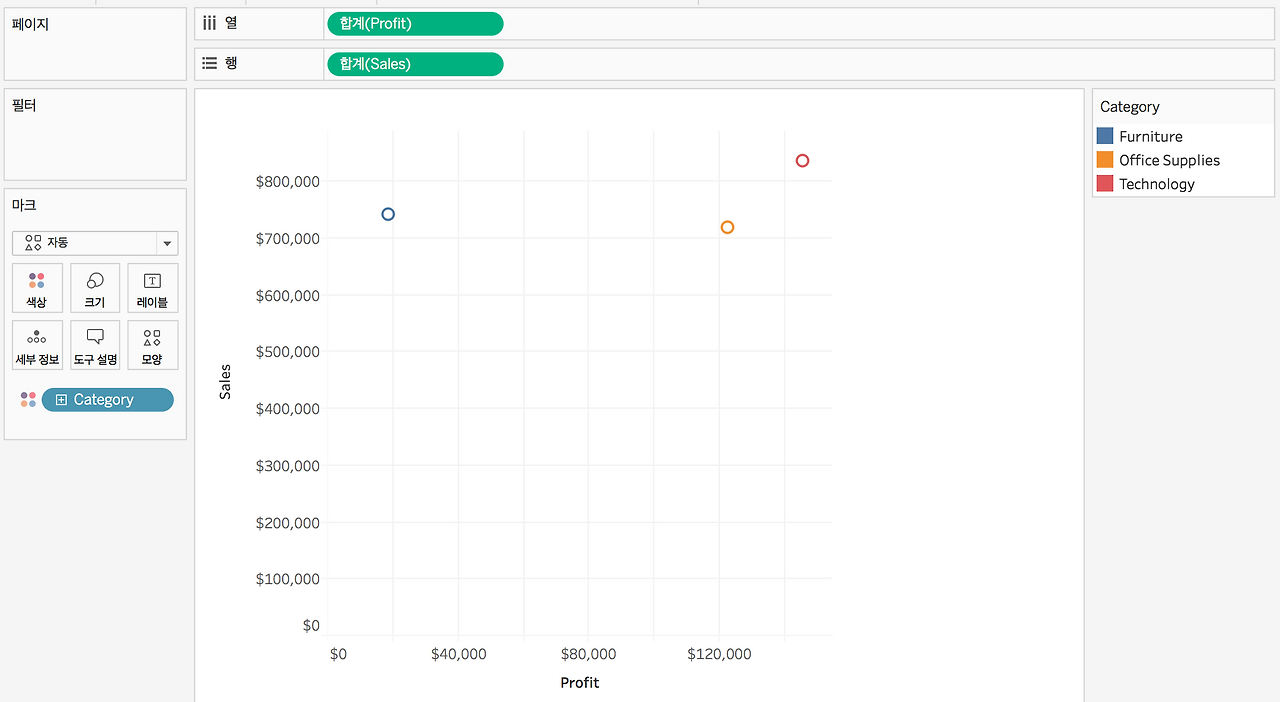

◆ 다음과 같은 차트를 만들자.

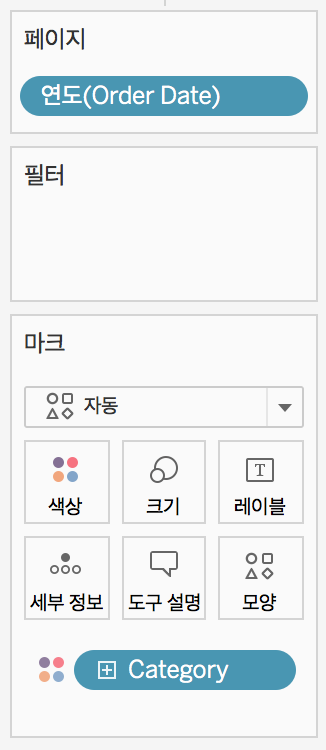

◆ ‘Order Date’를 페이지에 드래그하자.

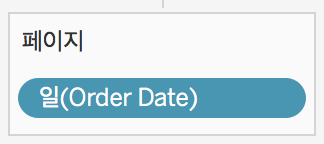

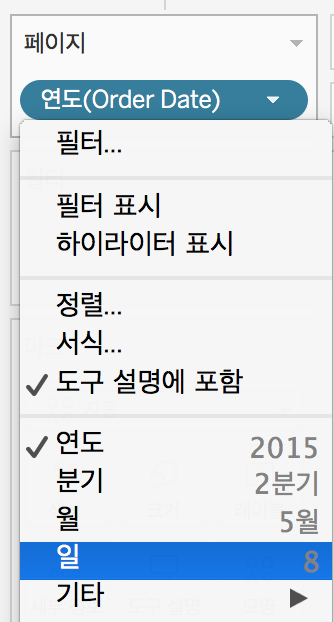

◆ ‘연도(Order Date)’를 클릭하고, ‘일’을 클릭하자.
그러면 다음과 같이 나오는데, ‘페이지’에 필드를 드래그하면, 오른쪽에 자동으로 '페이지 컨트롤 박스'가 나온다.
이 '페이지 컨트롤 박스'를 이용해서 페이지를 보는 방법은 3가지가 있다.
- '드랍다운 리스트'를 이용해서 페이지를 선택하는 방법
- ‘수동'으로 페이지를 선택하는 방법
- ‘자동'으로 페이지를 선택하는 방법
'드랍다운 리스트'를 이용해서 페이지를 선택하는 방법

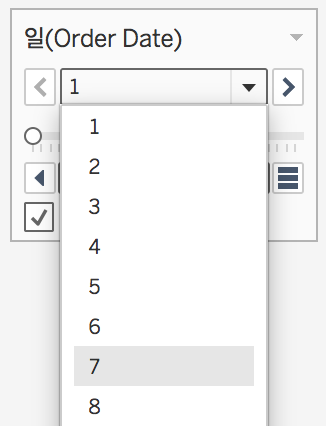

◆ '페이지 컨트롤 박스’에서 드랍다운 리스트를 클릭하고, ‘7’를 선택하자.

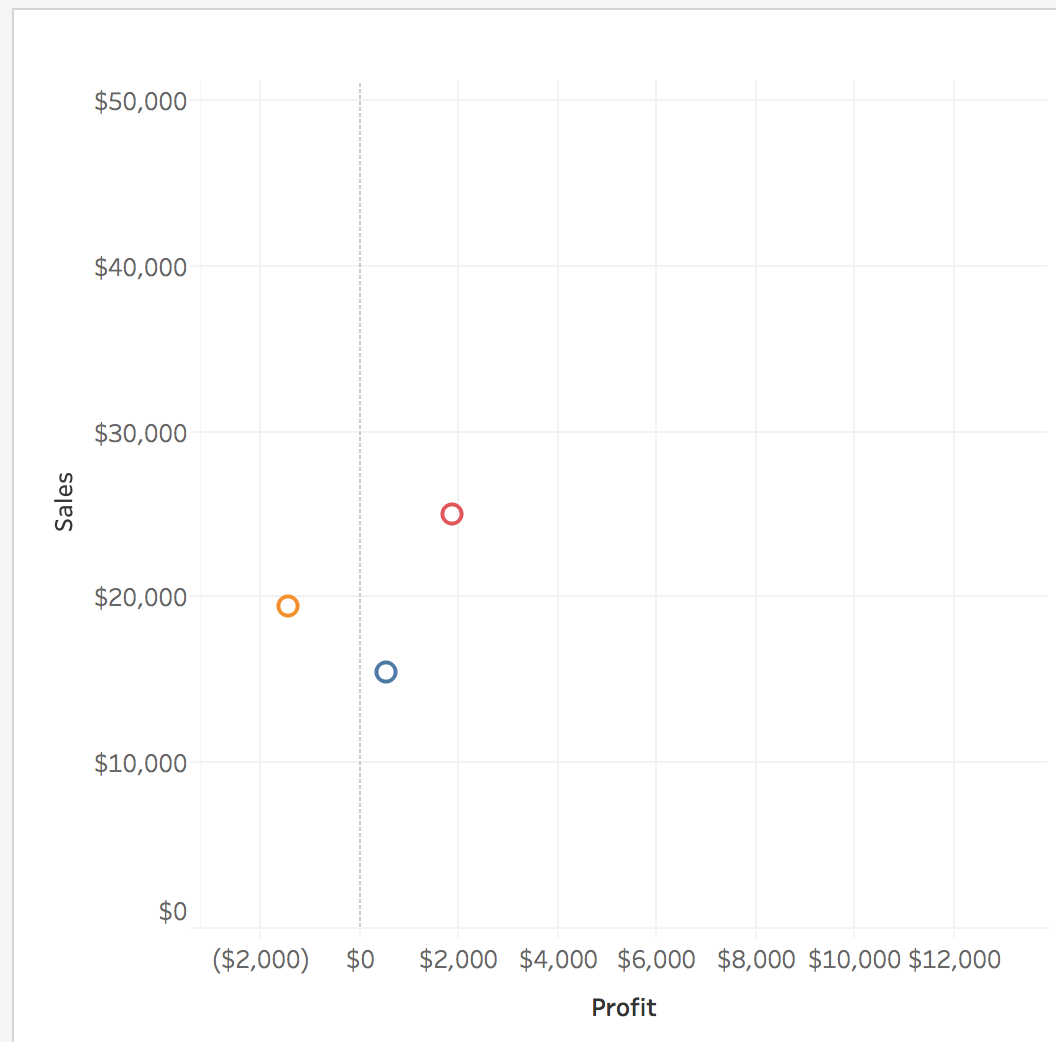

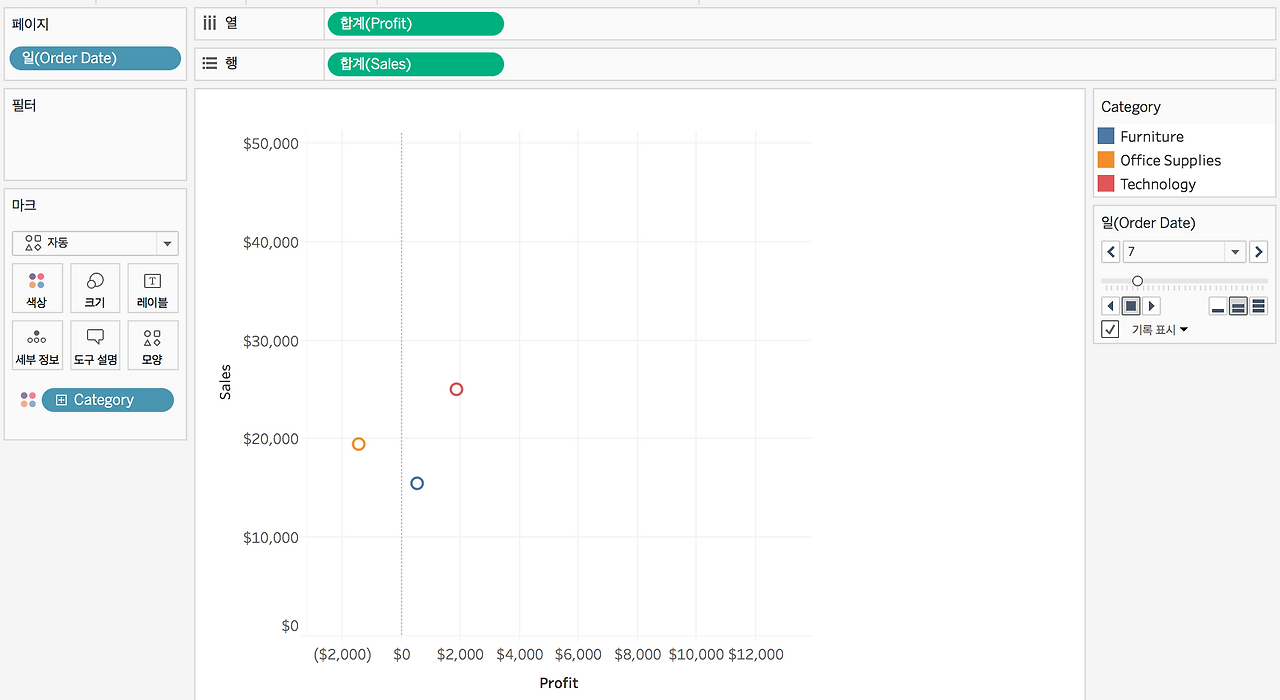

그러면 다음과 같이 ‘7’일에 해당하는 각 카테고리별 ‘Sales'와 ‘Profit'의 차트가 나온다.
'페이지 컨트롤 박스'에서 '드랍다운 리스트'를 클릭하면, 보고싶은 페이지를 직접 선택할 수 있다.
수동으로 페이지를 선택하는 방법
- '드랍다운 리스트'의 양쪽 옆에 있는 앞/뒤 버튼 사용하기
- 페이지 슬라이더 사용하기
- 단축키 사용하기

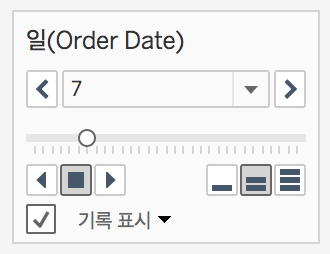

페이지 컨트롤 박스는 다음과 같다.
'드랍다운 리스트'의 양쪽 옆에 있는 앞/뒤 버튼 사용하기
양쪽 버튼을 사용하여 ‘7’의 다음 페이지 또는 이전 페이지로 페이지를 이동할 수 있다.
페이지 슬라이더 사용하기
페이지 슬라이더를 마우스로 움직이면서 페이지를 이동할 수 있다.
단축키 사용하기
‘F4’: 앞 버튼 시작/멈춤
‘SHIFT + F4’: 뒤 버튼 시작/멈춤
‘CTRL + .': 다음 페이지 이동(앞 버튼 한번 클릭)
‘CTRL + ,': 이전 페이지 이동(뒤 버튼 한번 클릭)
버튼을 직접 클릭하는 대신, 단축키로 쉽게 페이지를 이동할 수 있다.
자동으로 페이지를 선택하는 방법
앞/뒤, 그리고 멈춤 버튼을 이용하여 페이지를 이동할 수 있는데, 한번 누르면 다음 또는 이전 페이지로 자동으로 계속 이동이 된다.
그리고, 오른쪽에 있는 3개의 버튼은 페이지가 이동하는 속도를 의미한다. 왼쪽에 있는 속도가 가장 느리고, 오른쪽으로 갈수록 더 빨라진다.
4. 페이지 기록

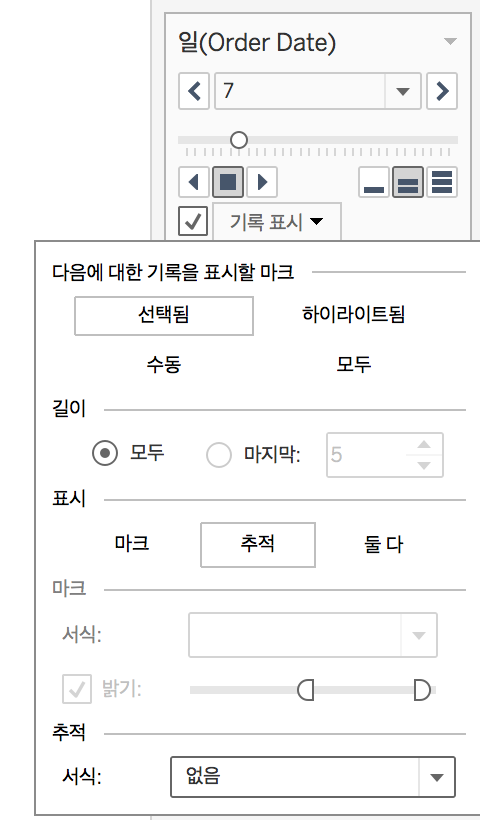

◆ ‘페이지 컨트롤 박스’에서 ‘기록 표시’를 클릭하자.
다음에 대한 기록을 표시할 마크(기록을 표시할 마크에 대한 방식을 선택 가능)
- ‘선택됨’: 마크를 직접 선택(클릭)했을 때, 그 마크의 기록이 표시된다.
- ‘하이라이트됨’: 하이라이트된 마크의 기록이 표시된다.
- ‘수동’: 마크를 클릭하고, ‘기록 표시’ 메뉴에서 사용자가 수동으로 옵션을 선택한다.
- ‘모두’: 모든 마크의 기록이 표시된다.
길이: 기록에서 보여질 페이지의 수를 선택한다.
표시: ‘마크’를 표시하려면 ‘마크’를 선택하면 되고, 이전 페이지로부터 현재 페이지까지를 추적하는 ‘라인'을 표시하려면 ‘추적’을 선택하면 되고, 마크와 라인을 같이 표시하려면 ‘둘 다’를 선택하면 된다.
마크: ‘표시’에서 ‘마크’를 선택하면, 마크의 서식을 설정할 수 있다.
추적: ‘표시’에서 ‘추적’을 선택하면, 추적의 서식을 설정할 수 있다.
◆ 차트에서 한 개의 마크를 클릭하자.

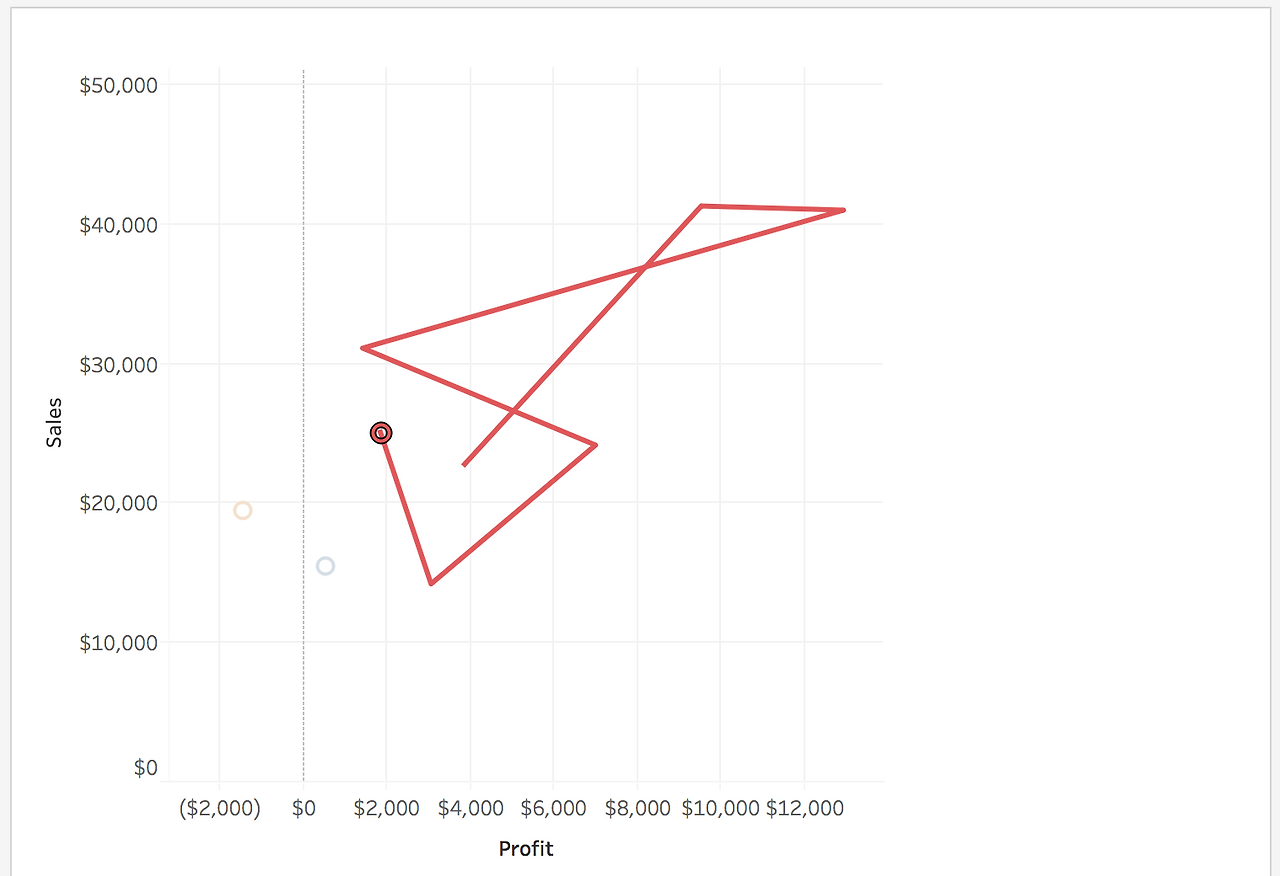

그러면 다음과 같이 그 마크의 이전 페이지로부터 현재 페이지까지를 추적하는 라인이 나타난다.
‘페이지 선반’을 이용해서 시간에 따른 데이터와 그 데이터의 이전 페이지로부터 현재 페이지까지의 움직임(또는 변화)을 보여주는 Motion 차트를 만들 수 있다.
