트리맵에서 매출액 증감율을 표시하는 방법

Tree map

매출액의 증가 또는 감소의 비율을 보여주는 “트리맵(Tree map)"을 만들어보자.

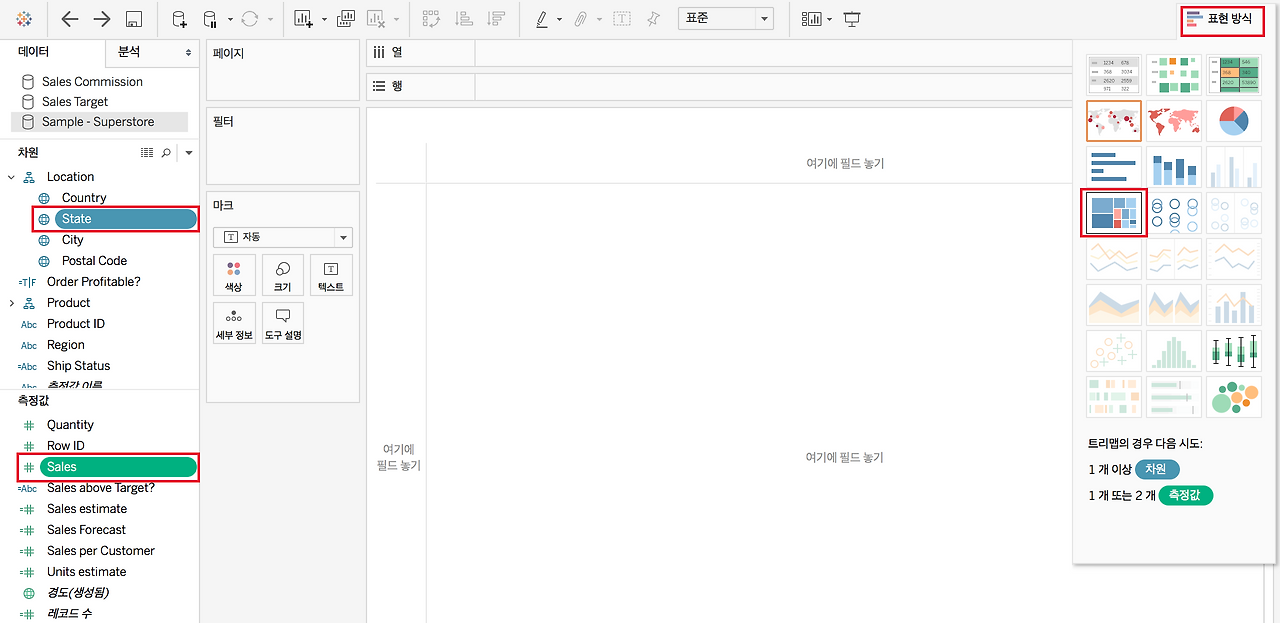

STEP1. [State]와 [Sales]를 동시에 클릭하고, 표현 방식에서 [트리맵]을 선택하자.

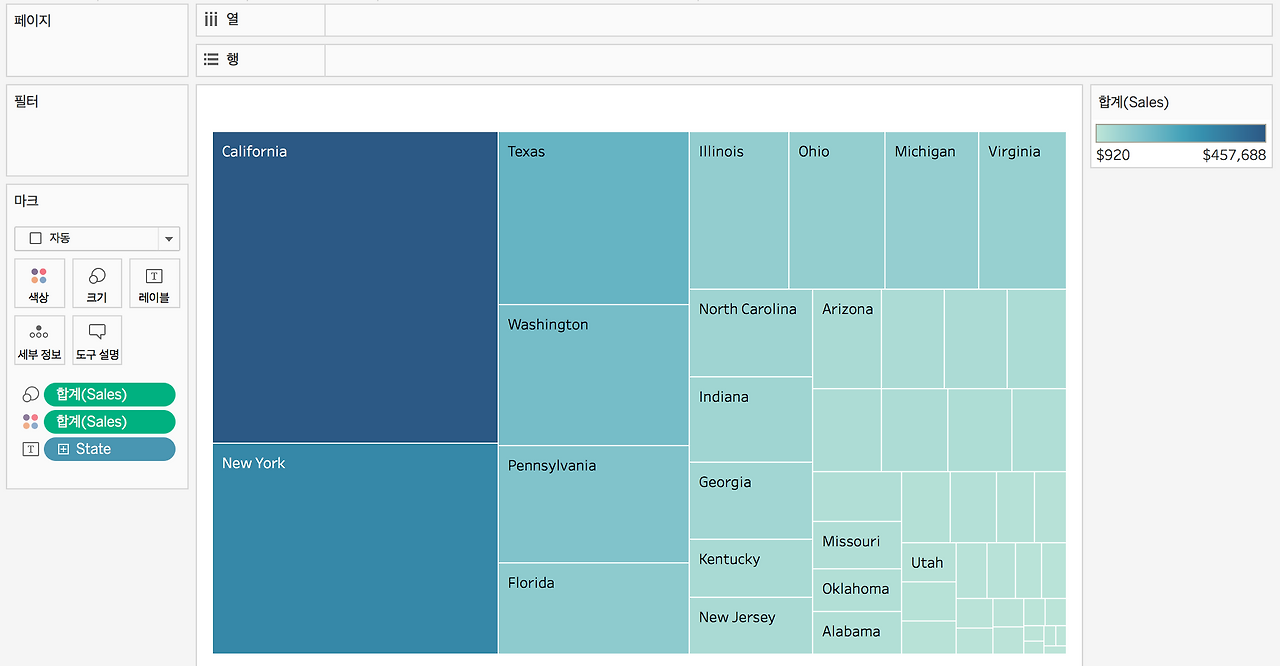

그러면, 아래와 같은 트리맵이 만들어진다.

2015년도와 2016년도의 매출액의 변화율을 구하자.

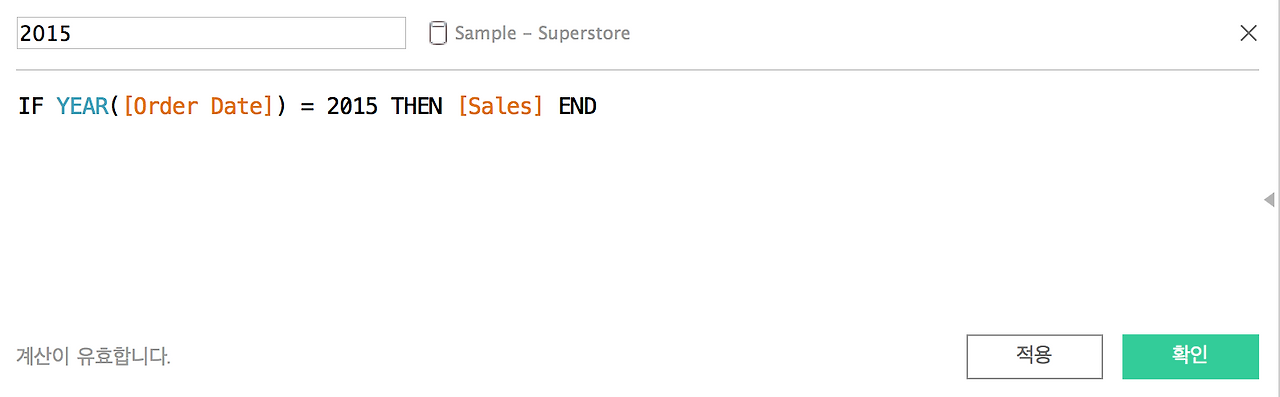

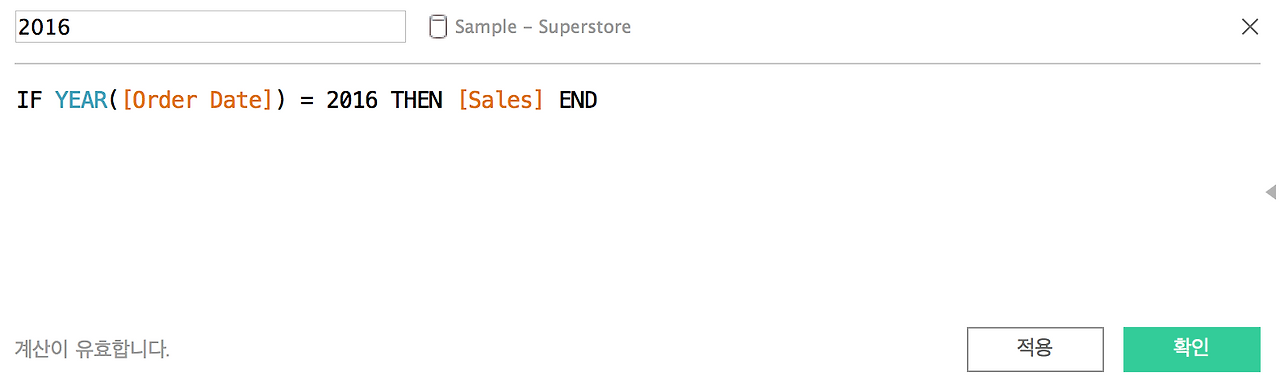

STEP2. 계산된 필드에서 아래와 같이 수식을 작성하자.

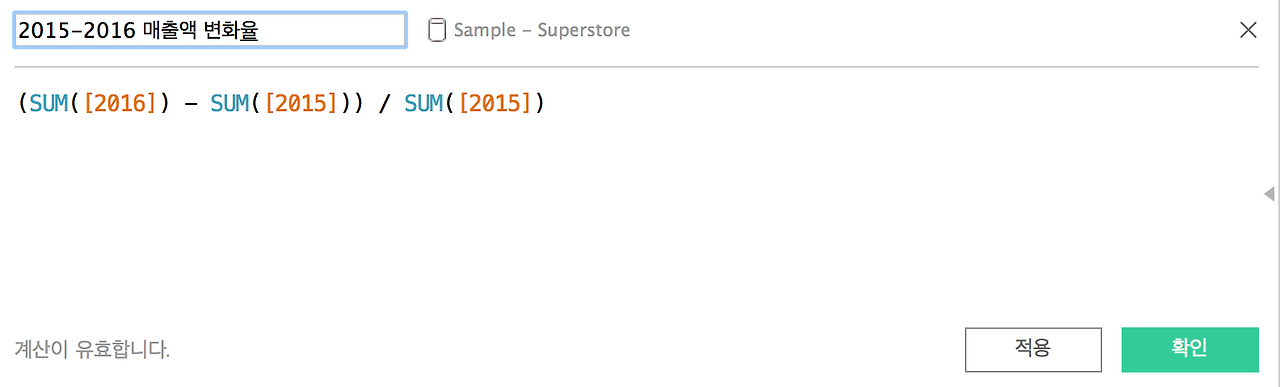

STEP3. 위 두 개의 계산된 필드를 이용해서 아래와 같이 수식을 작성하자.

위 수식은 뜻은 2015년도의 매출액에 비해 2016년도의 매출액은 얼마나 증가 또는 감소했는지를 비율로 나타내는 것이다.

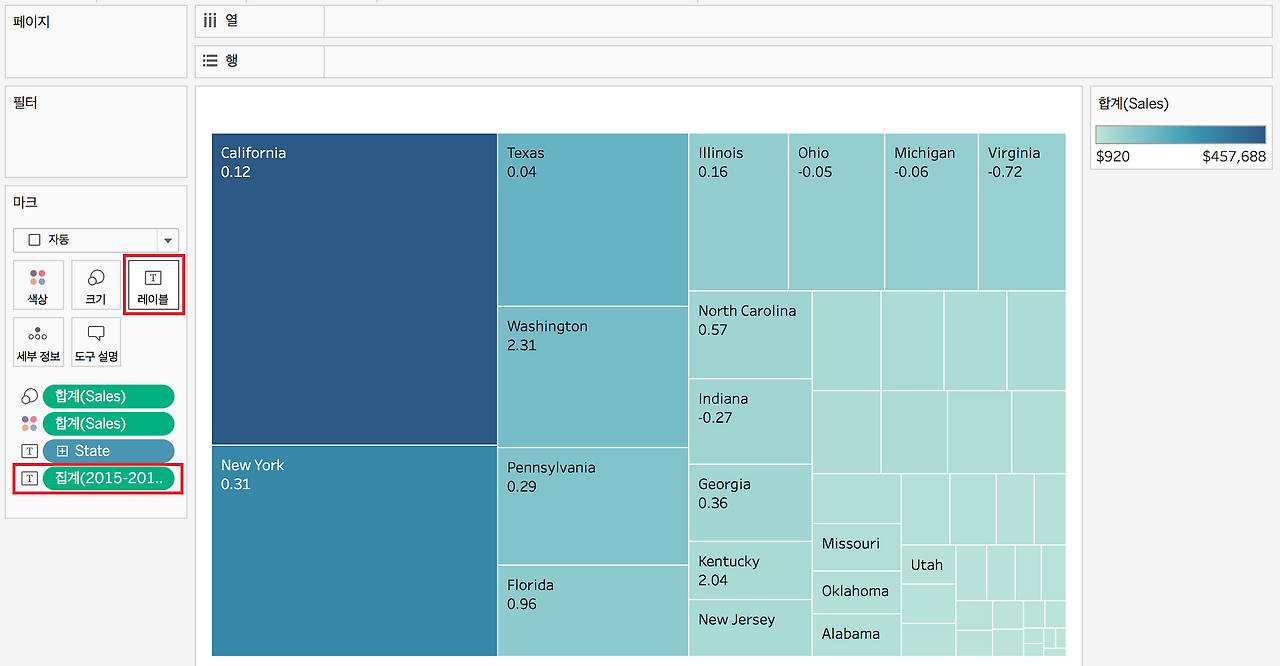

STEP4. 위 수식(“2015-2016 매출액 변화율”)을 마크의 [레이블]에 드래그하자.

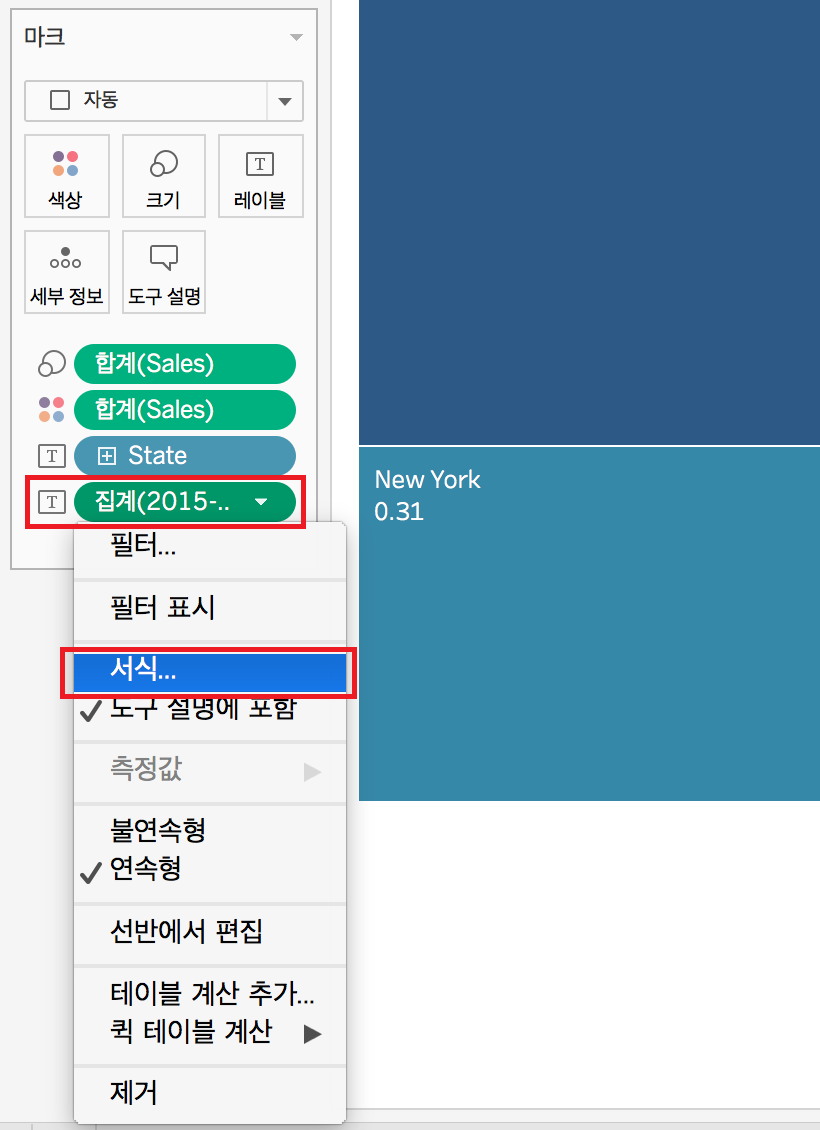

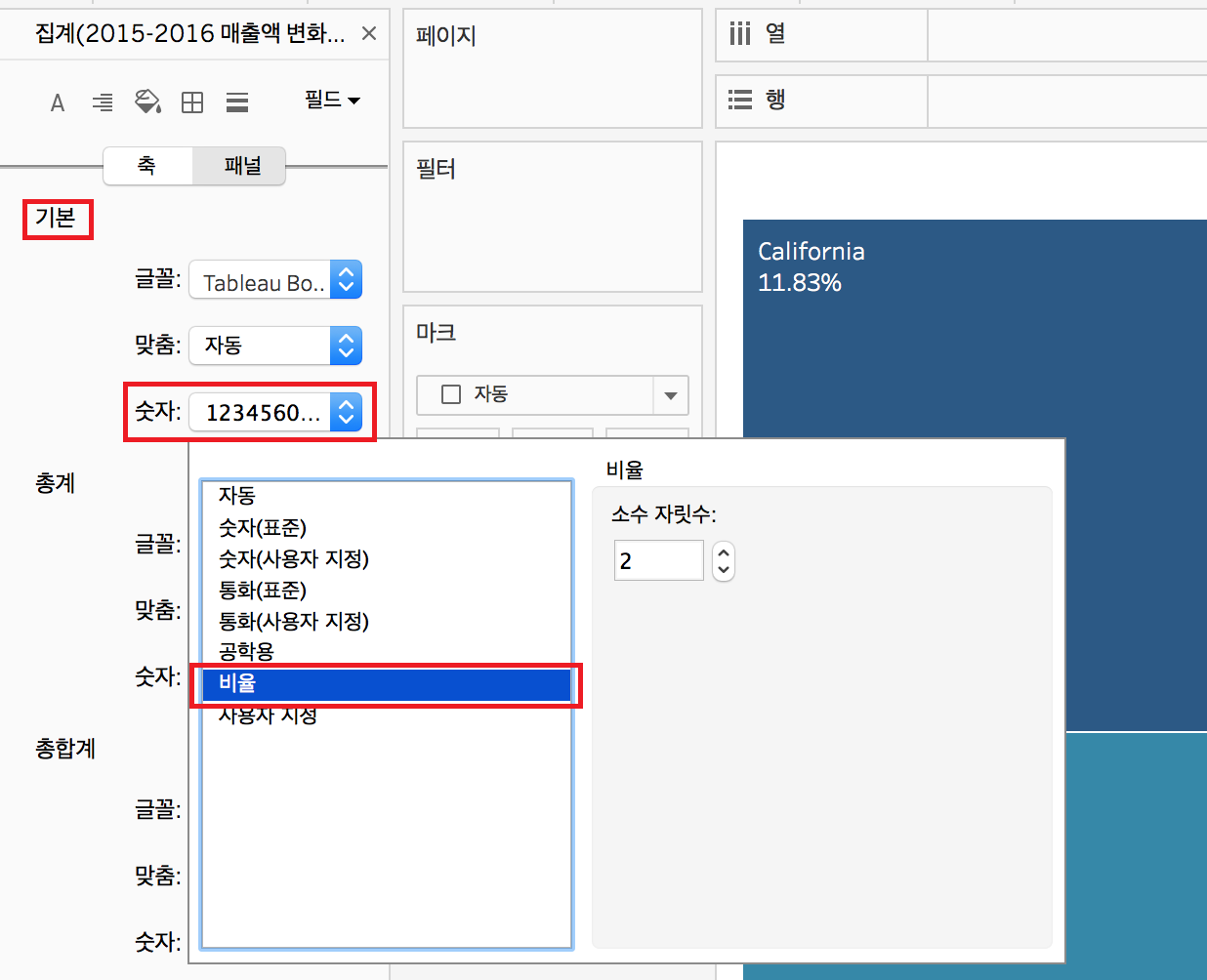

STEP5. 레이블에 드래그한 [집계(2015-2016 매출액 변화율)]을 클릭하고, [서식]을 클릭하자.

STEP6. 기본의 [숫자]를 클릭하고, [비율]을 클릭하자.

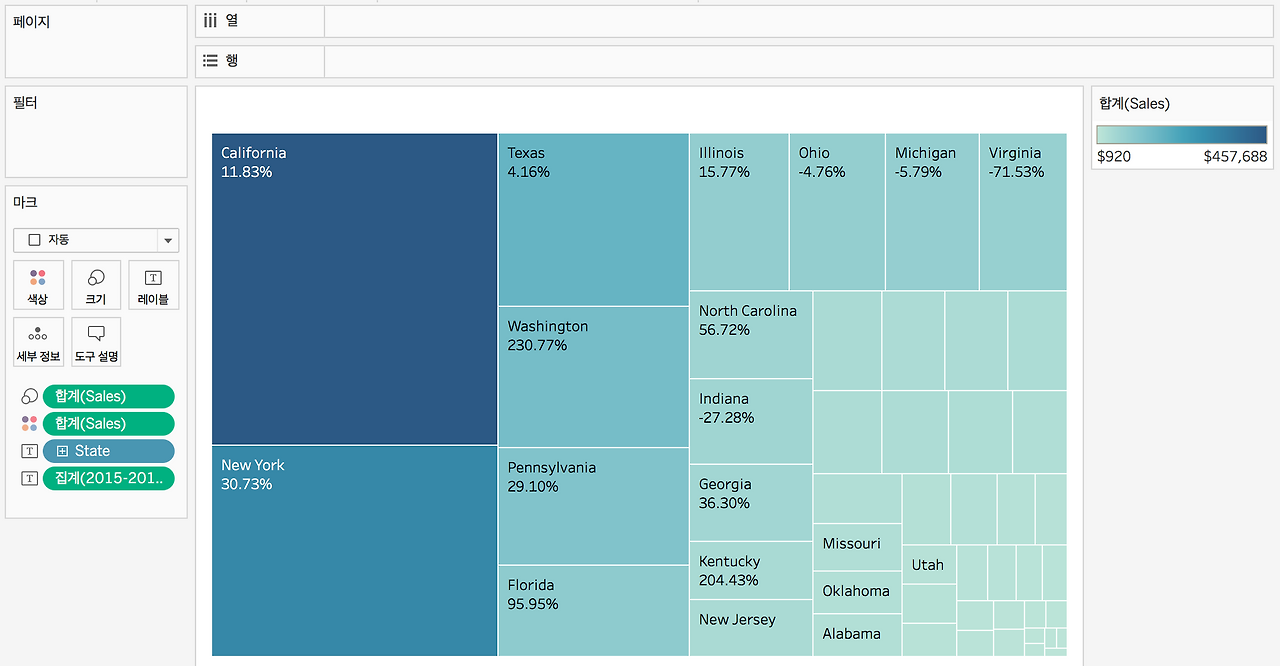

그러면, 아래와 같은 트리맵이 나온다.

트리맵에서 매출액 변화율의 증감을 모양으로 표시해보자.

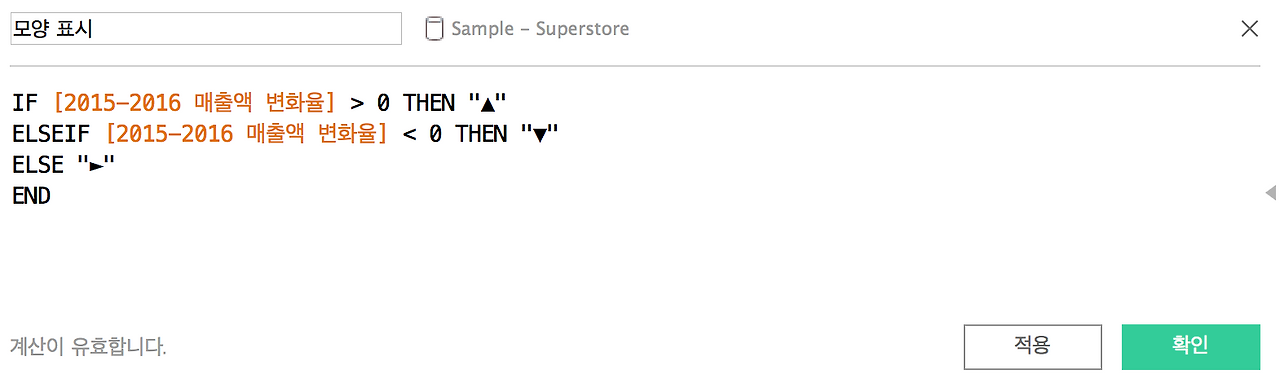

STEP7. 계산된 필드에서 아래와 같이 수식을 작성하자.

위 수식의 뜻은 2016년도의 매출액이 2015년도 보다 더 크면, “▲”을 표시하고, 더 작으면 “▼”을, 그것도 아니면 “►”을 표시하라는 것이다.

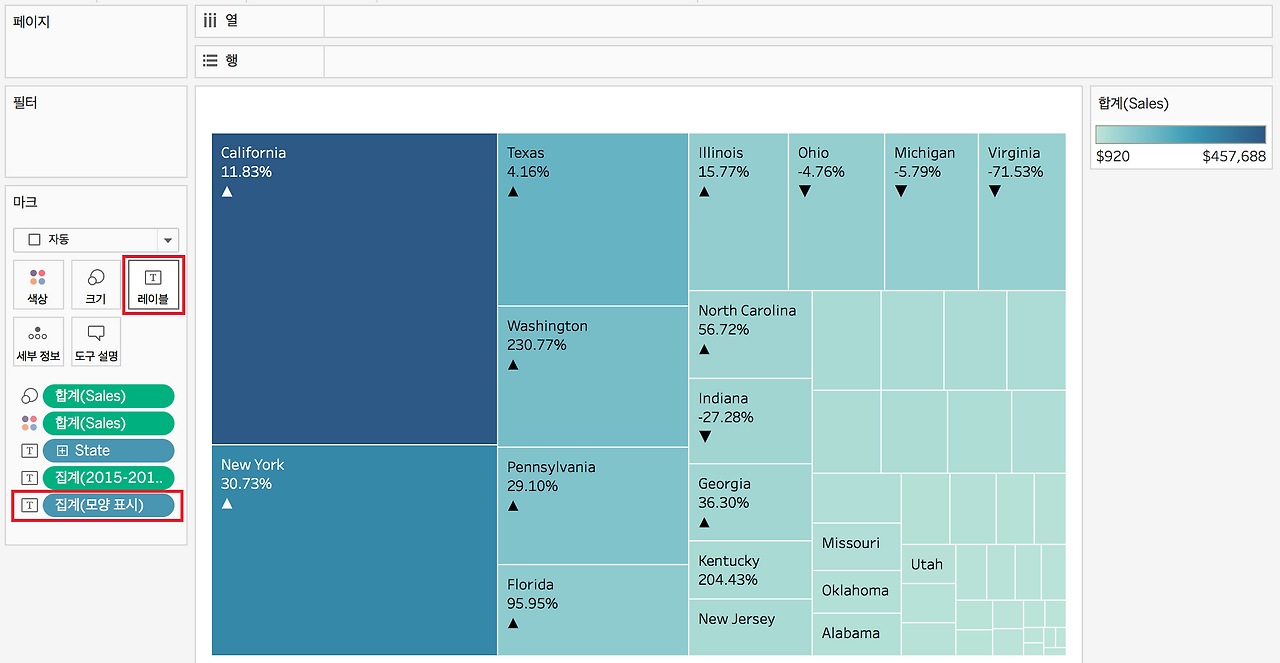

STEP8. 위 수식(“모양 표시”)을 [레이블]에 드래그하자.

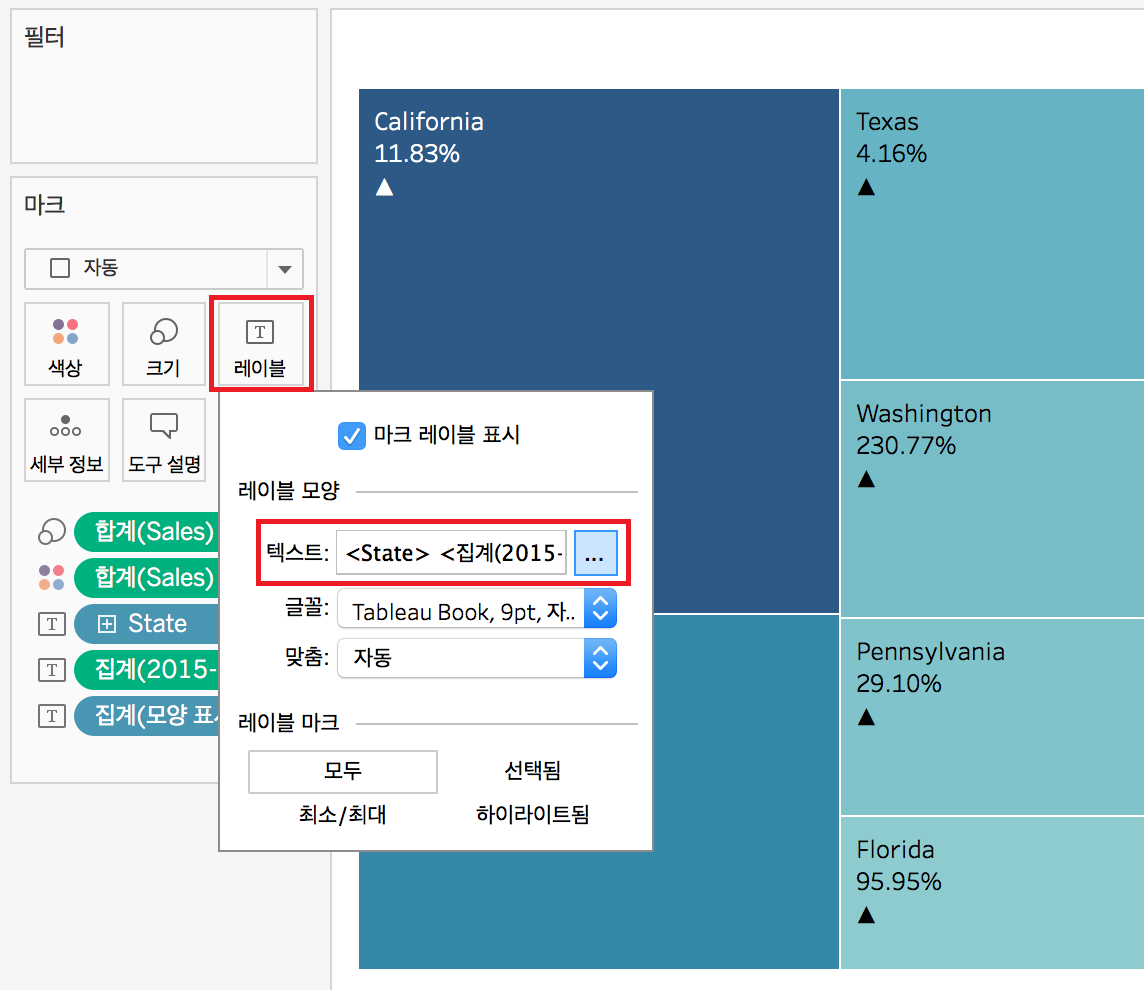

STEP9. [레이블]을 클릭하고, [텍스트]를 클릭하자.

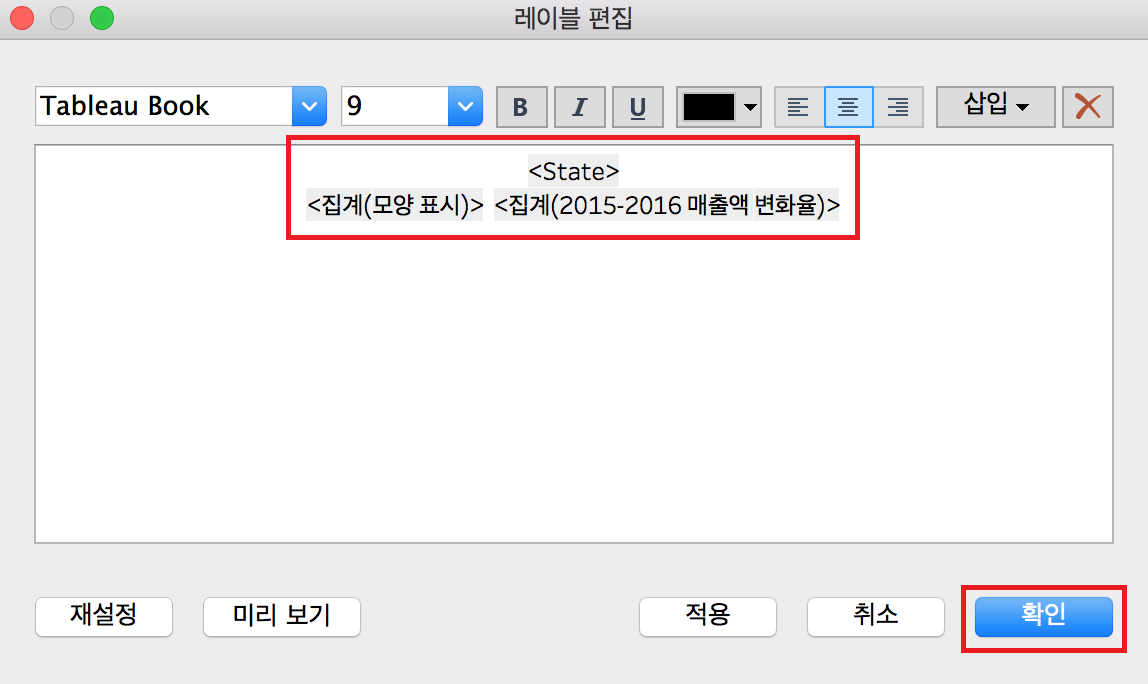

STEP10. 아래와 같이 만들고, [확인]을 클릭하자.

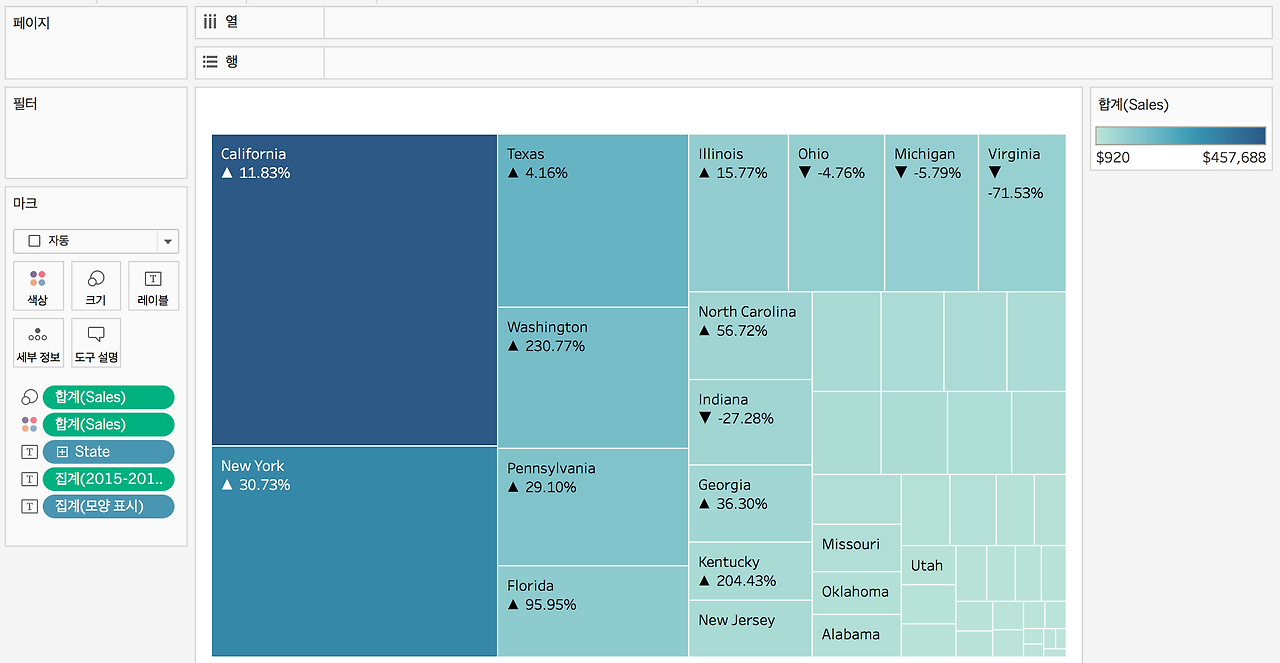

그러면, 아래와 같이 나온다.

STEP11. [색상]으로 드래그 되어있는 [합계(Sales)]를 [모양 표시]로 대체하자.

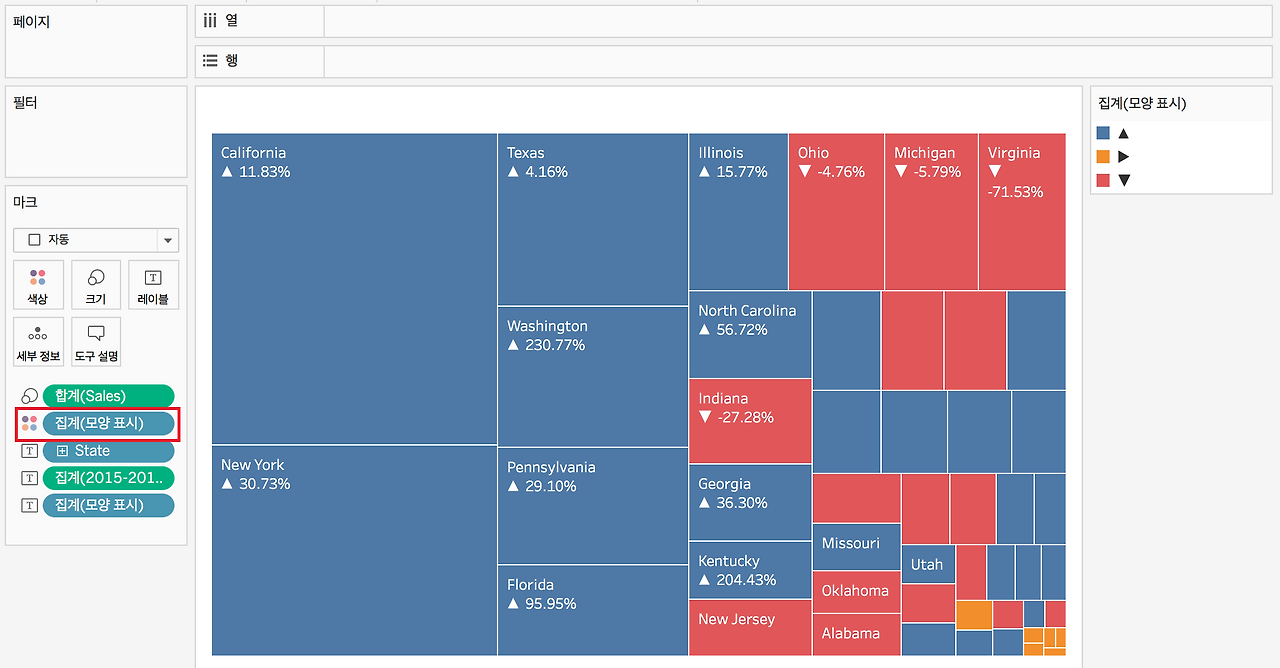

최종 트리맵은 아래와 같다.

위 트리맵은 총 Sales가 큰 주(State) 순서대로 크기를 나누고, 각 주에서 2015년과 2016년 사이의 매출액 변화율의 증감을 숫자 및 모양으로 표시했다. 그리고 매출액 변화율의 증감에 따라 색상을 나누었다.

---
