나노 공정 전력 소모 저감을 위한 저전압 구동 기술
TSMC는 나노 공정으로 진입함에 따라 발생하는 전력 밀도 상승과 누설 전류문제를 해결하기 위해, 하드웨어부터 소프트웨어 최적화까지 다각도의 저전압 구동 기술을 적용하고 있다.

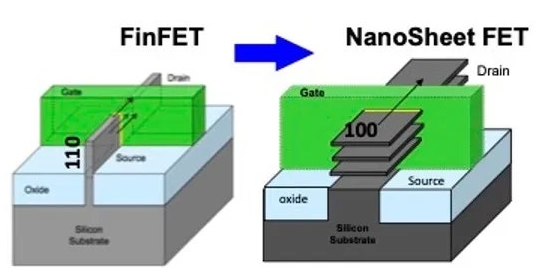

1. 하드웨어 구조 혁신 : 나노시트(Nanosheet)와 GAA
TSMC는 2nm(N2) 공정부터 기존의 FinFET 구조를 버리고 나노시트 FET구조를 도입했다.
저전압 구동의 핵심 : 나노시트는 게이트가 채널의 4면을 모두 감싸기 때문에 전류 제어력이 훨씬 뛰어나다.
구동 전압을 낮춰도 트랜지스터가 확실하게 켜지고 꺼지게 되어, 낮은 전압에서도 안정적인 동작이 가능해진다.
효과 : 동일 속도에서 3nm 대비 전력 소모를 25~30% 절감할 수 있다.

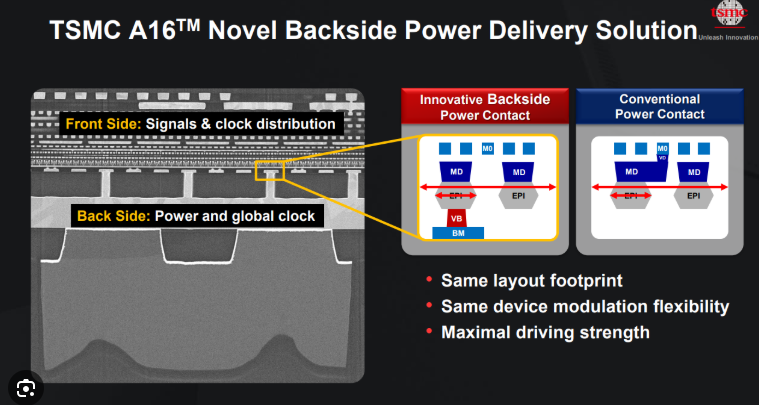

2. 혁신적인 전력 공급 : 후면 전력 공급(Backside Power Rail)
2026년 양산 예정인 A16 공정 등에서 핵심적으로 쓰이는 기술로, 전력 배선을 웨이퍼의 뒷면에 배치하는 방식이다.
IR Drop(전압 강하) 해결 : 기존에는 신호선과 전력선이 엉켜 있어 전압이 목표치보다 낮아지는 현상이 잦았다.
전력선을 뒤로 보내면 저항이 줄어들어 전압 손실이 최소화된다.
저전압 효율 : 더 낮은 전압으로도 칩 내부 깊숙한 곳까지 안정적인 전력을 전달할 수 있어, 전체적인 소비 전력을 15~20% 추가로 줄일 수 있다.

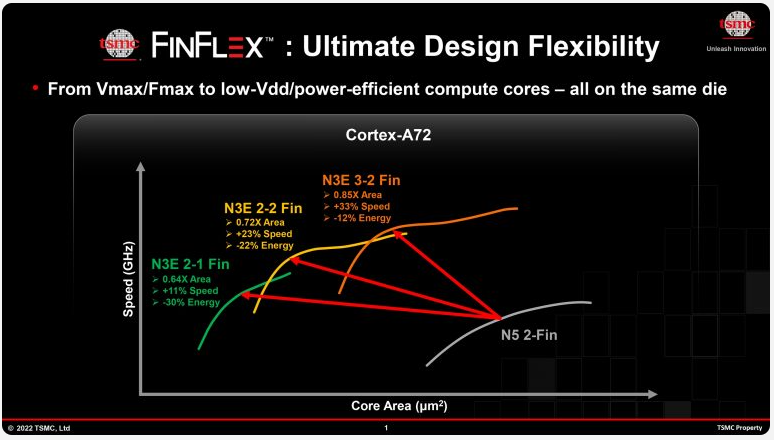

3. 유연한 설계 최적화 : TSMC FINFLEX™ (3nm 특화)
3nm(N3) 공정에서 도입된 기술로, 하나의 칩 안에서 블록별로 트랜지스터의 특성을 다르게 조합하는 기술이다.
고효율 구성 (2-1 Fin) : 전력 소모를 극도로 아껴야 하는 모바일 기기의 대기 모드나 간단한 연산 블록에는 핀(Fin) 수를 줄여 누설 전류를 최소화하고 저전압 구동에 최적화한다.
성능-효율 균형 (2-2 Fin) : 일반적인 작업 환경에서 전력 대비 성능의 균형을 맞춘다.
디자이너가 칩의 특정 부분만 저전력으로 정밀하게 튜닝할 수 있어 전체 전력 효율을 극대화한다.

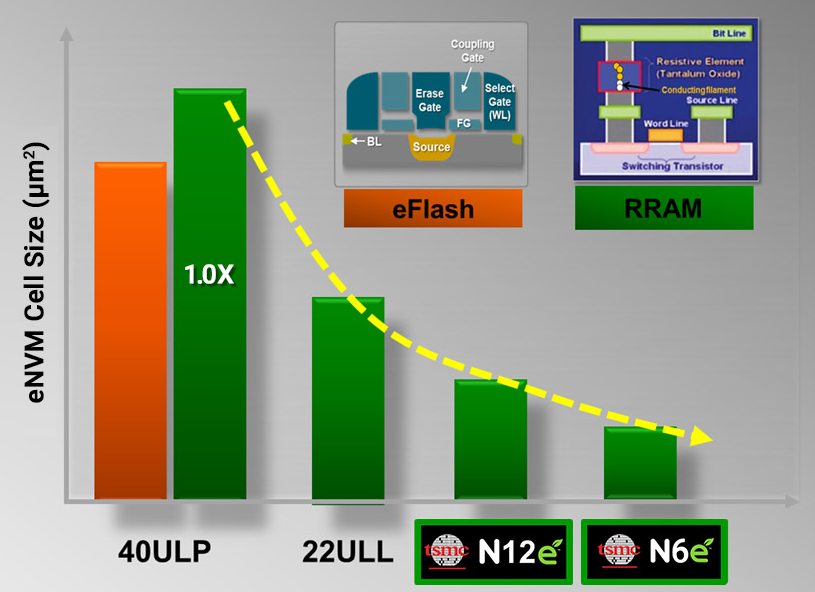

4. 초저전력 플랫폼 (ULP : Ultra-Low Power)
IoT나 웨어러블 기기를 위해 전압을 극한으로 낮춰 구동하는 전용 플랫폼을 운영한다.
Vmin(최소 구동 전압) 확장 : 일반적인 칩이 0.7V~0.8V에서 동작한다면, ULP 플랫폼은 0.5V 이하에서도 논리 연산이 가능하도록 공정을 미세 조정한다.
누설 전류 차단 : 특수 설계된 고저항 소재와 설계를 통해 전원을 끈 상태에서의 미세한 전류 흐름까지 차단한다.
2026년 현재 반도체 업계에서 TSMC의 저전력 기술 경쟁력은 단순히 효율이 좋다는 수준을 넘어, 에너지 효율이 곧 제품의 성능이 되는 AI 시대의 표준으로 자리 잡고 있다.

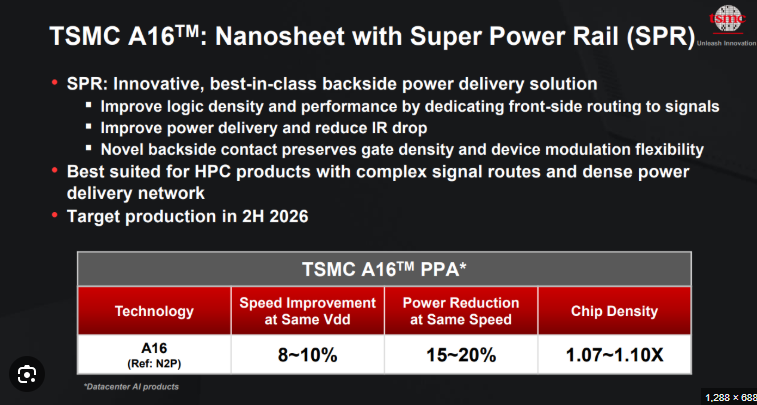

1. 전력 배선의 혁명 : Super Power Rail (A16 공정)
TSMC가 2026년 하반기 양산을 목표로 하는 A16(1.6nm) 공정은 전력 소모 저감 측면에서 경쟁사들과 확실한 격차를 벌리는 슈퍼 파워 레일 기술을 도입한다.
인텔은 20A 공정에서 파워비아라는 후면 전력 공급을 먼저 시작했지만, TSMC의 슈퍼 파워 레일은 전력망을 트랜지스터에 직접 연결하는 더 복잡하고 정밀한 방식을 택했다.
수치적 우위 : TSMC에 따르면 A16은 기존 N2P(2nm 성능 강화 버전) 대비 동일한 속도에서 전력 소모를 15~20% 절감한다.
이는 경쟁사들이 일반적인 후면 전력 공급 기술로 얻는 이득보다 약 5~8% 포인트 더 높은 수준의 효율이다.
2. 저전압 안정성(Vmin)과 수율의 결합
저전압 구동에서 중요한 것은 전압을 낮추었을 때 트랜지스터가 오작동하지 않는 안정성이다.
삼성전자는 3nm부터 GAA 구조를 먼저 도입해 전력 효율을 높이려 했으나, TSMC는 3nm에서 검증된 FinFET 구조를 극한까지 튜닝하여 양산 안정성을 확보했다.
실질적 경쟁력 : 2026년 기준 TSMC의 2nm 수율은 약 65~70% 수준으로 추정되는 반면, 경쟁사들은 저전압 구동 시 발생하는 미세 결함을 잡는 데 여전히 어려움을 겪고 있다.
수율이 높다는 것은 그만큼 칩이 설계된 저전력 스펙을 균일하게 만족한다는 신뢰의 증거이다.
3. FINFLEX™를 통한 맞춤형 저전력 설계
TSMC만 제공하는 경쟁력은 칩의 부위별로 전력 소모를 다르게 설계할 수 있는 유연성이다.
차별화된 아키텍처 : 하나의 칩 내에서 CPU 코어처럼 성능이 중요한 곳은 고전력 구조로, 캐시 메모리처럼 전력을 아껴야 하는 곳은 저전력 구조로 배치하는 FINFLEX™기술은 설계 자유도 측면에서 경쟁사 대비 최소 1~2세대 앞서 있다는 평가를 받다.
효과 : 이를 통해 전체 시스템 전력(Total System Power)을 경쟁사 대비 최대 30% 이상효율적으로 관리할 수 있게 된다.
요약하면 TSMC의 저전력 기술 격차는 단순히 특정 기술의 유무가 아니라, 가장 낮은 전압에서도 가장 높은 성능을, 가장 안정적으로 뽑아낼 수 있는 양산 데이터의 양에서 발생한다.
엔비디아와 애플이 가격이 비쌈에도 불구하고 TSMC를 고집하는 이유도 바로 이 15~20%의 전력 효율 차이가 데이터 센터 운영비(OPEX)와 배터리 수명에서 수조 원의 가치 차이를 만들기 때문이다.
