인공지능 초지능은 어떤 의미인가요?

초인공지능(Artificial Superintelligence, ASI)은 인공지능 발전의 최종 단계로 일컬어지는 개념이다.

단순히 계산이 빠르거나 특정 분야에서 인간을 앞서는 수준을 넘어, 모든 영역에서 인류 전체의 지적 능력을 압도하는 지능을 의미한다.

이 개념을 명확히 이해하기 위해 AI의 발전 단계를 3단계로 나누어 비교하면 다음과 같다.

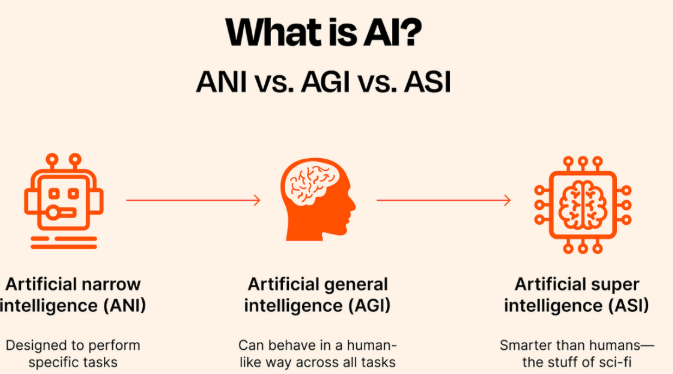

1. 인공지능 발전의 3단계

1단계 : 인공 협소 지능 (ANI) 특정 작업인 바둑 번연 이미지 인식 등만 수행으로 현재 GPT-4, Gemini가 여기에 해당한다.

2단계 : 일반 인공 지능 (AGI) 인간과 대등한 수준으로 학습하고 모든 지적 업무 수행을 하는 것으로 연구 중이다.

3단계 : 초 인공 지능 (ASI) 과학적 창의성, 사회적 기술, 일반적 지혜 등 모든 면에서 인간을 압도하며 미래의 영역이다.

2. 초인공지능(ASI)의 핵심 특징

초인공지능이 등장하면 단순히 똑똑한 컴퓨터가 아니라, 인류가 한 번도 경험하지 못한 존재가 된다.

자기 개선(Self-Improvement) : AI가 스스로 자신의 코드를 수정하고 하드웨어를 설계하여 지능을 기하급수적으로 높인다.

이를 지능 폭발(Intelligence Explosion)이라고 부른다.

전 분야의 마스터로 예를 들어 양자역학의 난제를 해결하는 동시에, 인간의 감정을 완벽히 시뮬레이션하고, 수조 개의 변수를 고려한 경제 정책을 1초 만에 수립할 수 있다.

암 치료법 발견, 기후 위기 해결, 핵융합 상용화 등 인류가 수백 년간 해결하지 못한 난제들을 순식간에 풀어낼 것으로 기대된다.

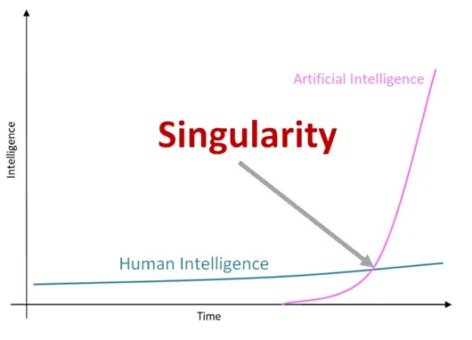

3. 기술적 특이점 (Singularity)

초인공지능을 논할 때 빠지지 않는 개념이 특이점이다.

이는 AI의 지능이 인간의 통제를 벗어나 급격히 발전하여, 미래를 더 이상 예측할 수 없게 되는 기점을 말한다.

구글의 기술 이사인 레이 커즈와일은 이 시기를 2045년경으로 예측하기도 했다.

현재의 기술 흐름은 AGI(인공일반지능)에 거의 근접해 있으며, 이를 넘어선 ASI(초인공지능)는 인류의 운명을 바꿀 거대한 전환점으로 평가받고 있다.

초인공지능(ASI)은 단순히 지금보다 조금 더 똑똑한 AI가 아니라, 인류 전체의 지능을 합친 것보다 수천, 수만 배 강력한 지능을 의미한다.

이를 뒷받침하기 위해 반도체는 현재의 기술적 한계를 완전히 뛰어넘는 파괴적 혁신 단계에 도달해야 한다.

현재 2026년의 기술 로드맵과 미래 전망을 바탕으로, 초인공지능을 위해 필요한 반도체의 3대 핵심 과제도 정리해 보자.

첫 번째는 연산 능력이 나노를 넘어 옹스트롬 시대로 가야 한다.

현재의 2nm~3nm 공정으로는 초인공지능에 필요한 수조 단위의 매개변수(Parameter)를 실시간으로 처리하기에 역부족이다.

1nm 이하의 초미세 공정이 필요하다.

TSMC와 삼성전자는 이미 2028년경 1.4nm(A14) 양산을 목표로 하고 있으며, 그 이후에는 10억 분의 1m보다 더 작은 단위인 옹스트롬(Angstrom, Å) 단위의 공정이 표준이 되어야 한다.

여기에 더해 새로운 트랜지스터 구조가 필요하다.

기존의 FinFET 방식은 이미 한계에 다다랐다.

현재 도입 중인 GAA구조를 넘어, 트랜지스터를 수직으로 쌓아 올리는 CFET(Complementary FET) 구조가 완성되어야 한정된 칩 면적 내에서 폭발적인 연산력을 확보할 수 있다.

두 번째는 메모리 병목 현상 해결을 위해 HBM에서 PIM으로 진화해야 한다.

초인공지능의 가장 큰 걸림돌은 연산 속도가 아니라 데이터 전송 속도다.

이를 메모리 벽(Memory Wall)이라고 부른다.

HBM4E는 초당 4.0TB 이상의 대역폭을 제공하지만, ASI를 위해서는 이보다 수십 배 빠른 전송 속도가 필요하다.

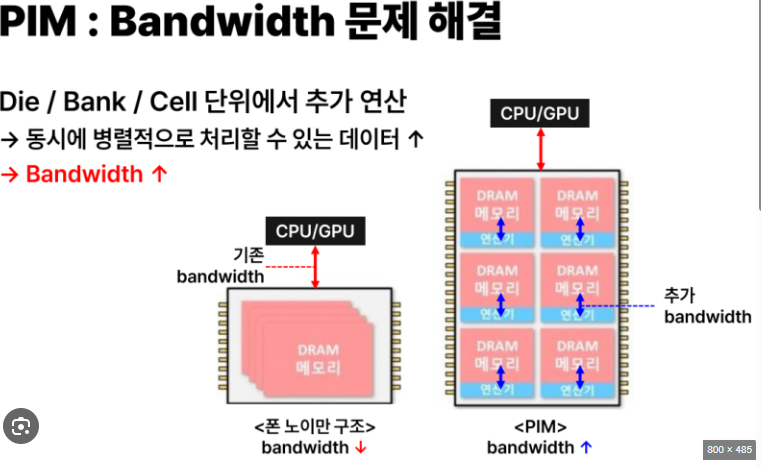

PIM(Processor-in-Memory)의 주류화는 메모리와 연산 장치(GPU 등) 사이의 거리를 줄이는 것을 넘어, 메모리 내부에서 직접 연산을 수행하는 PIM 기술이 필수적이다.

데이터 이동 자체를 최소화하여 전력 소모를 줄이고 속도를 극대화해야 한다.

세 번째는 에너지 효율과 광(Optical) 반도체다.

초인공지능을 가동하는 데 한 국가의 전력량에 맞먹는 에너지가 든다면 실현 불가능하다.

전력 효율 100배 개선이 필요하다.

현재의 전기 신호 기반 반도체는 열 발생과 저항 때문에 에너지 손실이 크다.

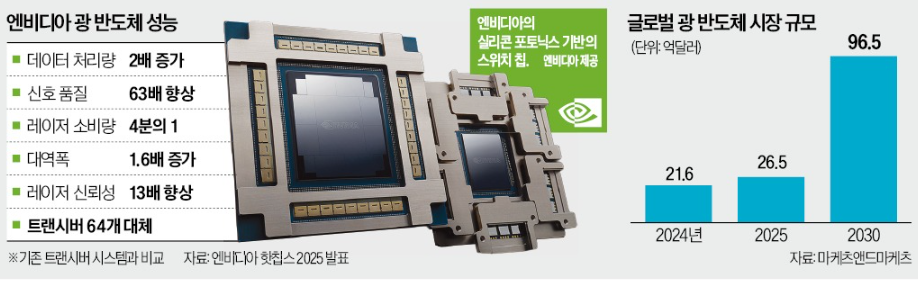

이를 극복하기 위해 전기가 아닌 빛(광자)으로 데이터를 주고받는 광반도체(Silicon Photonics) 기술이 상용화되어야 한다.

빛은 열 발생이 거의 없고 속도는 훨씬 빠르기 때문이다.

실리콘(Si)의 물리적 한계를 넘기 위해 그래핀이나 이차원(2D) 소재를 반도체 채널에 도입하여 전자 이동 속도를 획기적으로 높이는 물성이 개선도 필요하다.

결국 초인공지능을 위한 반도체는 단순히 더 작은 칩을 만드는 것이 아니라, 인간의 뇌 구조를 모방(뉴로모픽)하거나 빛의 속도로 소통하는 완전히 새로운 형태의 컴퓨팅 아키텍처로 진화해야 한다.
