미국의 반도체 패권과 TSMC

미국의 반도체 패권 전략과 TSMC의 관계는 단순한 협력을 넘어 공생적 구속의 단계로 진입했다.

인공지능(AI) 인프라 확충이 국가 경쟁력의 핵심이 되면서, 미국은 TSMC의 제조 역량을 자국 영토 내로 내재화하려는 노력을 가속화하고 있다.

관련된 주요 흐름을 세 가지 핵심 축으로 정리하자.

1. 미국 내 메가팹(Megafab) 클러스터 구축

미국은 반도체법(CHIPS Act)을 통해 TSMC를 미국 땅에 실질적으로 안착시키고 있다.

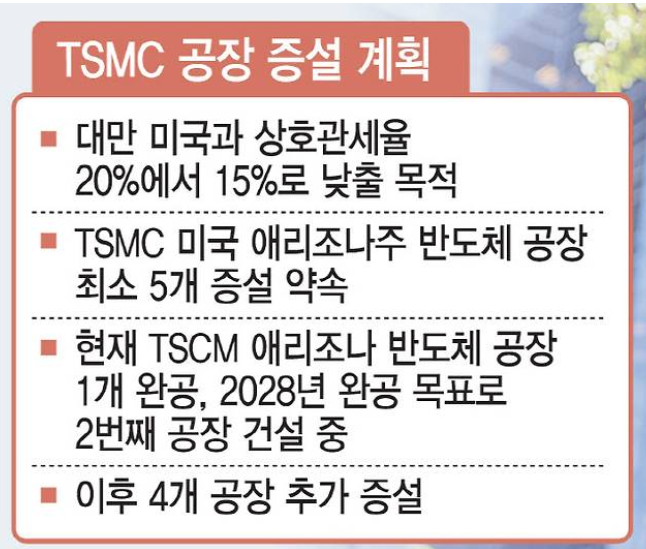

애리조나 생산 가속화 : TSMC의 애리조나 제1공장(4nm)은 2025년 초부터 양산을 시작했으며, 최대 고객사인 애플에 수천만 개의 칩을 이미 공급하고 있다.

특히 애플은 2026년 한 해 동안 애리조나 공장에서 생산된 칩을 1억 개 이상 구매하기로 발표하며 미국산 반도체 비중을 급격히 높이고 있다.

공정 업그레이드 : 원래 2028년으로 예정되었던 제2공장(3nm)의 양산 시점이 고객사들의 강력한 요청으로 2027년 하반기로 앞당겨졌다.

현재 제3공장(2nm) 건설도 진행 중이며, 첨단 패키징(Advanced Packaging) 시설까지 미국 내에 갖추려는 계획이 구체화되고 있다.

보조금과 지분 논의 : 트럼프 행정부 하에서 보조금 지급 조건으로 기업의 지분이나 이익 공유를 요구하는 목소리가 나오기도 했으나, TSMC는 대규모 추가 투자(총 1,650억 달러 규모)를 약속하며 미국 정부와의 협상에서 전략적 유연성을 확보하고 있다.

2. 대중국 통제의 관리형 완화와 리스크 관리

미국은 패권을 유지하기 위해 중국으로의 기술 유출을 엄격히 통제하면서도, 글로벌 공급망의 급격한 붕괴는 경계하고 있다.

연간 라이선스 제도 : 2025년 말까지 적용되던 포괄적 특례(VEU)가 종료됨에 따라, 2026년부터는 연간 단위 허가 방식으로 전환되었다.

TSMC는 중국 난징 공장에 장비를 반입하기 위해 매년 미국의 승인을 받아야 한다.

이는 미국이 TSMC의 대중국 의존도를 실시간으로 모니터링하고 통제하겠다는 의지의 표명이다.

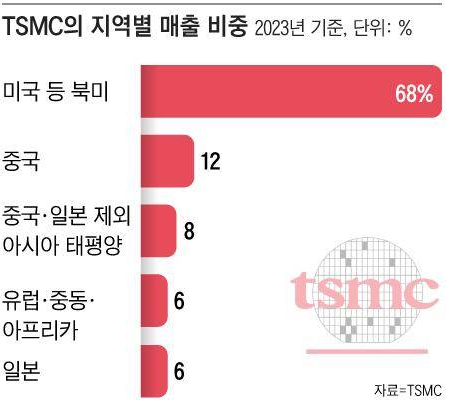

중국 매출 비중 감소 : TSMC의 전체 매출 중 중국 비중은 2025년 기준 9% 수준으로 하락한 반면, 북미 비중은 74%까지 상승했다.

이는 TSMC가 미국의 반도체 생태계에 깊숙이 편입되었음을 보여주는 지표이다.

3. 지정학적 리스크와 제2의 거점 전략

미국은 대만의 지정학적 불안정성(안보 위기)에 대비해 TSMC의 기술을 미국으로 옮기는 리쇼어링을 넘어, 아시아 외 지역에 대체 생산 거점을 확보하는 데 주력하고 있다.

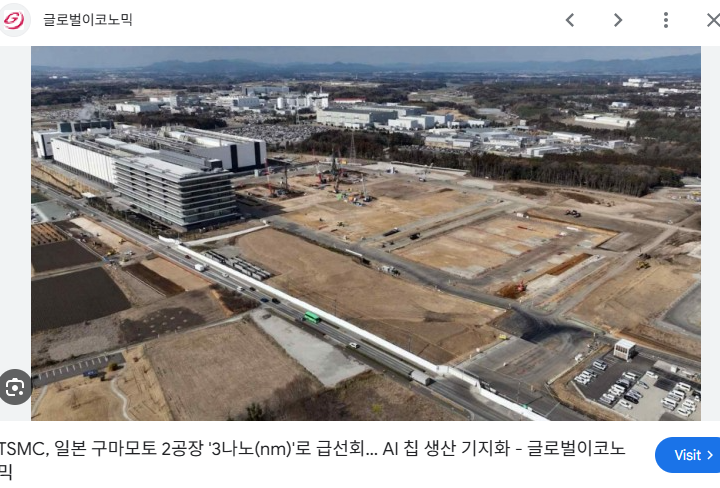

공급망 다변화 : TSMC는 일본 구마모토 공장을 가동하고 유럽(독일) 투자를 이어가며 대만 집중 리스크를 분산하고 있다.

미국 입장에서는 TSMC가 대만에만 머무는 것이 아니라, 서방 동맹국 네트워크 내에 제조 시설을 분산 배치하는 것이 패권 유지에 유리하다고 판단한다.

인텔과의 경쟁 및 보완 : 미국은 자국 기업인 인텔이 파운드리 시장에서 TSMC의 대안이 되길 바라지만, 여전히 최첨단 공정(3nm 이하)의 수율과 안정성 면에서는 TSMC가 독보적인 위치를 점하고 있다.

따라서 미국은 인텔을 육성하면서도 TSMC를 자국 생태계에 묶어두는 투트랙 전략을 구사하고 있다.

미국과 TSMC는 떼려야 뗄 수 없는 관계다.

미국은 TSMC의 제조 기술 없이는 AI 패권을 유지할 수 없고, TSMC는 미국의 시장과 장비, 소프트웨어 자산 없이는 성장을 지속하기 어렵다.

다만, 미국이 TSMC 공정의 40% 이상을 자국 내로 옮기려는 야심을 보이고 있어, 향후 제조 비용 상승과 기술 주도권을 둘러싼 미묘한 긴장 관계는 계속될 것으로 보인다.

TSMC는 미국의 반도체 자급률을 높이려는 패권 전략에 발맞추어, 제조 공정뿐만 아니라 첨단 패키징(Advanced Packaging) 역량까지 미국 현지로 확장하는 방안을 적극적으로 추진하고 있다.

그 결과로 TSMC는 애리조나 첨단 패키징 시설을 구축하고 있다.

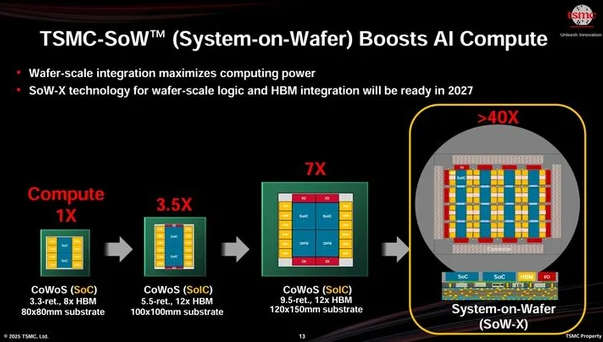

TSMC는 애리조나주에 건설 중인 팹(Fab) 인근에 자사의 핵심 첨단 패키징 기술인 CoWoS(Chip on Wafer on Substrate) 설비를 갖추기로 했다.

엔비디아(NVIDIA)와 같은 핵심 고객사들이 칩 제조뿐만 아니라 패키징까지 미국 내에서 원스톱으로 이루어지기를 강력히 요구해 왔다.

과거에는 미국에서 만든 웨이퍼를 다시 대만으로 보내 패키징해야 했으나, 현지 시설이 완공되면 물류비용과 시간을 대폭 단축할 수 있게 된다.

미국의 빅테크 기업들이 AI 칩 수요를 주도하면서, TSMC의 패키징 투자도 이들에 맞춰 가속화되고 있다.

젠슨 황 엔비디아 CEO는 TSMC의 첨단 패키징 역량이 미국 내로 이전되는 것에 대해 지속적으로 협의해 왔으며, 이는 AI 반도체 공급망의 리스크를 줄이는 핵심 요소로 작용하고 있다.

애플, AMD 등 미국 내 주요 고객사들은 최첨단 2nm, 3nm 공정 칩에 필수적인 첨단 패키징 서비스를 미국 현지에서 바로 받기를 원하고 있으며, TSMC는 이를 위해 추가적인 투자 계획을 구체화하고 있는 것이다.

미국 정부는 반도체법(CHIPS Act) 보조금을 통해 제조 공정뿐만 아니라 패키징 시설 유치에도 막대한 인센티브를 제공하고 있다.

반도체 패권의 마지막 승부처가 패키징 기술에 있다는 판단하에, 미국은 TSMC가 대만에만 의존하던 패키징 생태계를 미국 내에 복제하도록 유도하고 있다.

TSMC는 애리조나주와 첨단 칩 패키징 용량 증설을 위한 구체적인 논의를 이어가고 있으며, 이는 단순한 조립을 넘어선 고난도의 적층 기술 시설을 포함한다.

결론적으로 TSMC는 미국의 강력한 요청과 주요 고객사들의 편의를 위해 애리조나를 중심으로 첨단 패키징 시설을 확충하고 있으며, 이를 통해 칩 설계부터 제조, 패키징에 이르는 전체 공급망을 미국 내에 구축하려는 전략을 실행 중인 것이다.
