by 갸리 May 24. 2021

맥을 조금 더 편리하게

4화. 애플 실리콘 맥미니 M1에 모니터 5개 연결 및 10Gb 이더넷

애플 실리콘 맥미니 M1에는 과연 몇 개의 디스플레이를 연결할 수 있을까요?


애플이 자체 설계한 CPU M1 칩셋의 성능은 이미 검증되었죠. 한 번 사용해본 사람은 입이 쩍 벌어질 정도의 퍼포먼스에 당혹스럽기까지 합니다.



그런데 여기서 더 놀라운 사실 하나를 알려드립니다.


오늘은 조금 재미난 실험을 해보겠습니다.

맥미니 M1은 외부 포트가 적지만, 모든 포트를 이용해서 디스플레이와 연결할 수 있습니다.

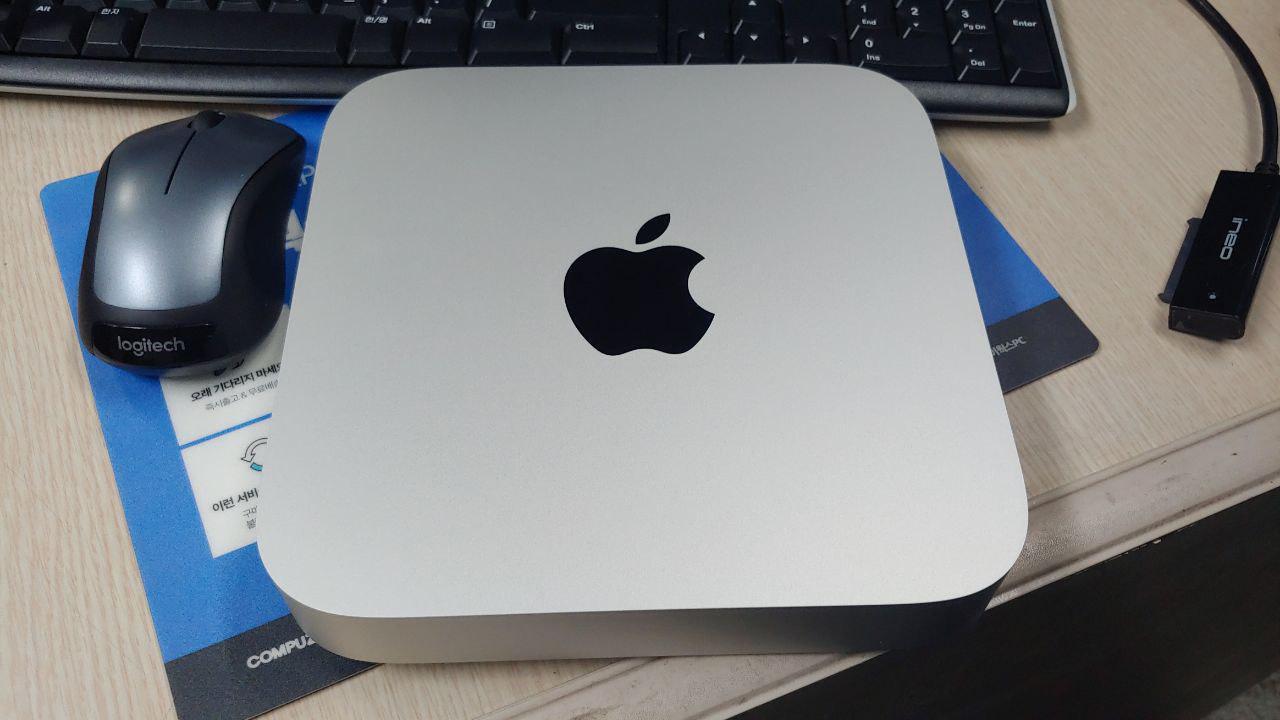

애플 실리콘 맥미니 M1



이 작은 녀석 하나가 엄청난 생산성을 자랑한다는 사실.


애플 홈페이지에서 공식적으로 설명하는 애플 맥미니 M1은 디스플레이 두 대를 연결할 수 있다고 나와 있습니다. 2개의 썬더볼트 포트를 통해 6K, 4K 해상도로 디스플레이를 연결할 수 있다고.


애플 정식 홈페이지에 다음과 같이 설명되어 있습니다.

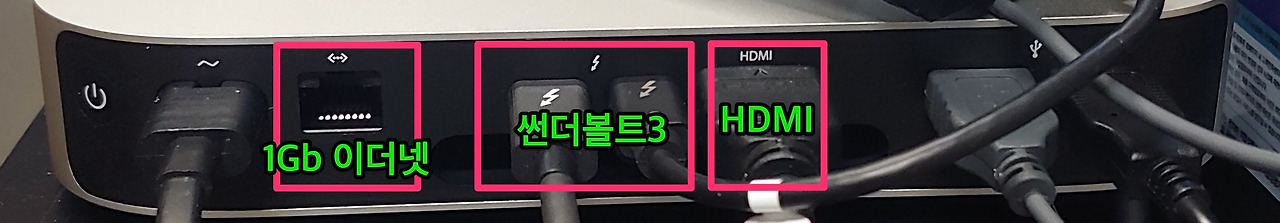

애플 맥미니 M1 썬더볼트 3 포트 2개, HDMI 포트 1개, 1Gb 이더넷 포트 1개, USB 포트 2개.


비디오 지원

디스플레이 최대 2대 동시 지원:

Thunderbolt를 통해 60Hz에서 최대 6K 해상도 디스플레이 1대, 추가로 HDMI 2.0에 연결해 60Hz에서 최대 4K 해상도 디스플레이 1대


Thunderbolt 3 디지털 비디오 출력 지원

USB‑C를 통한 기본 DisplayPort 출력

어댑터를 통해 Thunderbolt 2, DVI 및 VGA 출력 지원(어댑터 별매)


HDMI 2.0 디스플레이 비디오 출력

      60Hz에서 최대 4K 해상도 디스플레이 1대 지원

      HDMI-DVI 어댑터를 통한 DVI 출력(어댑터 별매)



그러니까 위 내용대로라면 모니터는 동시에 2대를 연결할 수 있다는 이야기.


그러나........


실상은 다릅니다.


그럼 시작하겠습니다.





맥미니 M1에 모니터 5개를 연결하는 두 가지 방법.


첫 번째 - CalDigit TS3 Plus 썬더볼트 3 dock 이용 (고비용)

두 번째 - USB 허브 (저비용)




CalDigit TS3 Plus 썬더볼트 3 dock으로 모니터 5개 연결하기


준비물 1 - CalDigit TS3 Plus 썬더볼트 3 dock. 이게 좀 가격이 비싸죠.

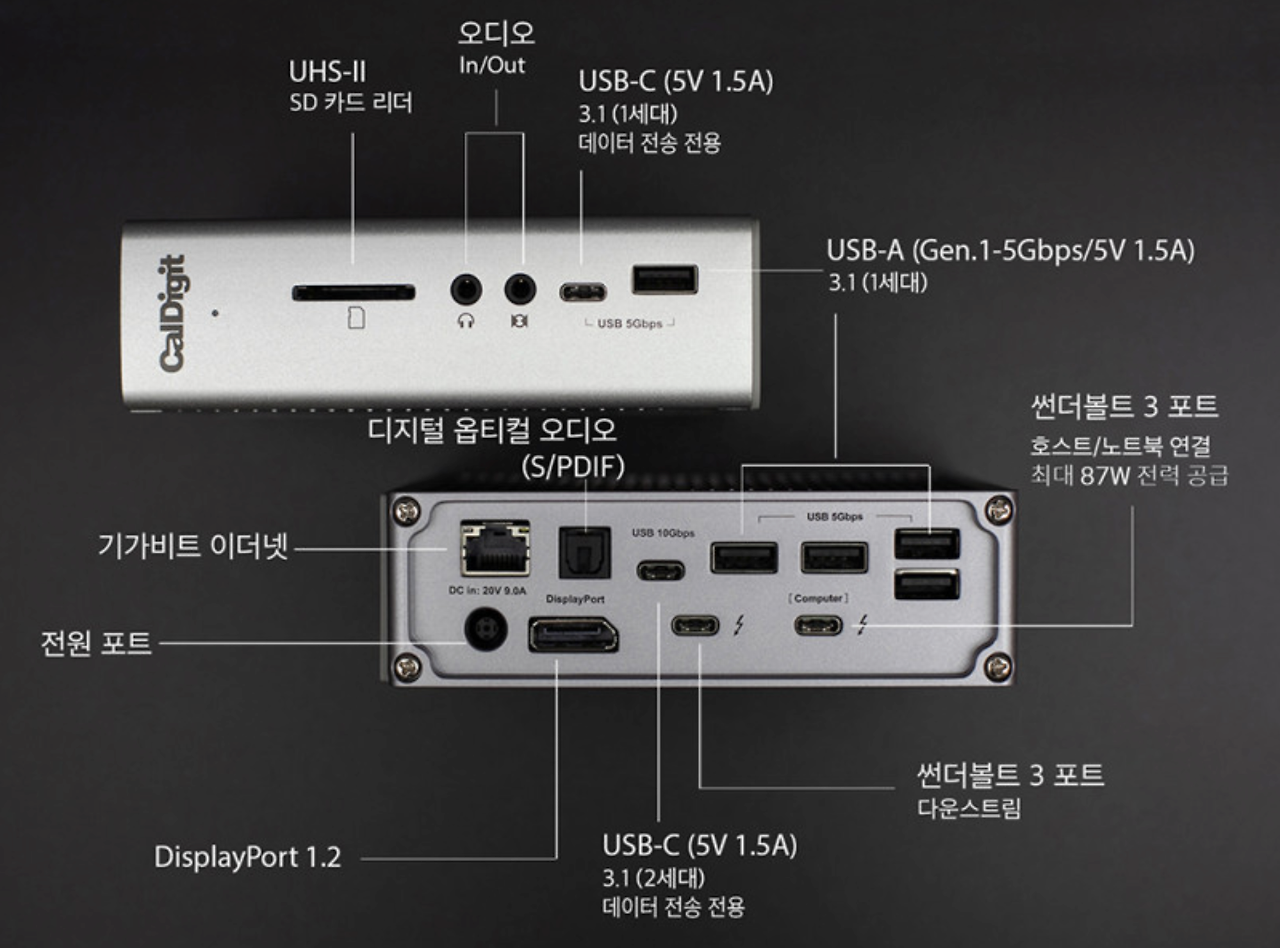

CalDigit TS3 Plus 썬더볼트 3 dock

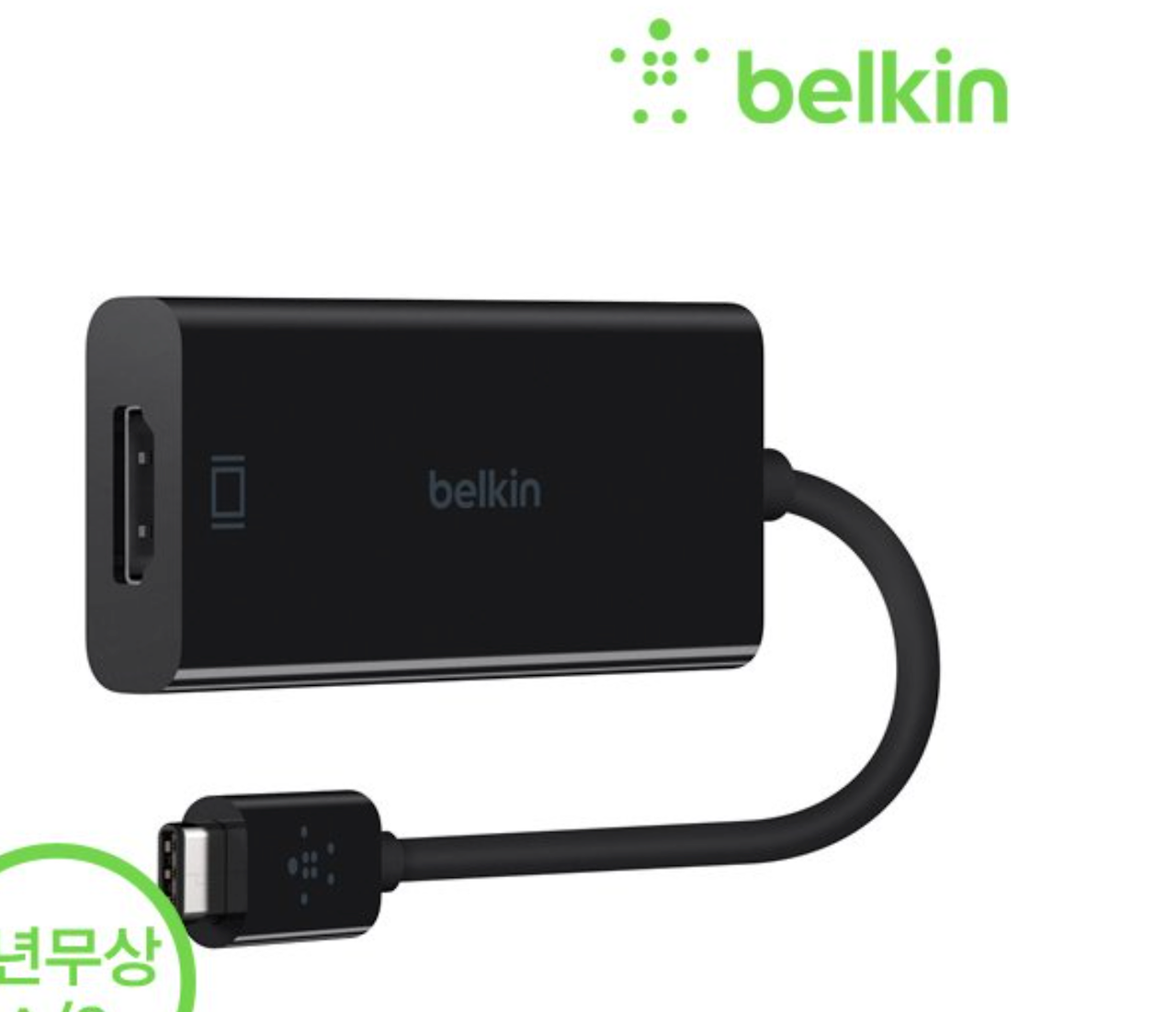

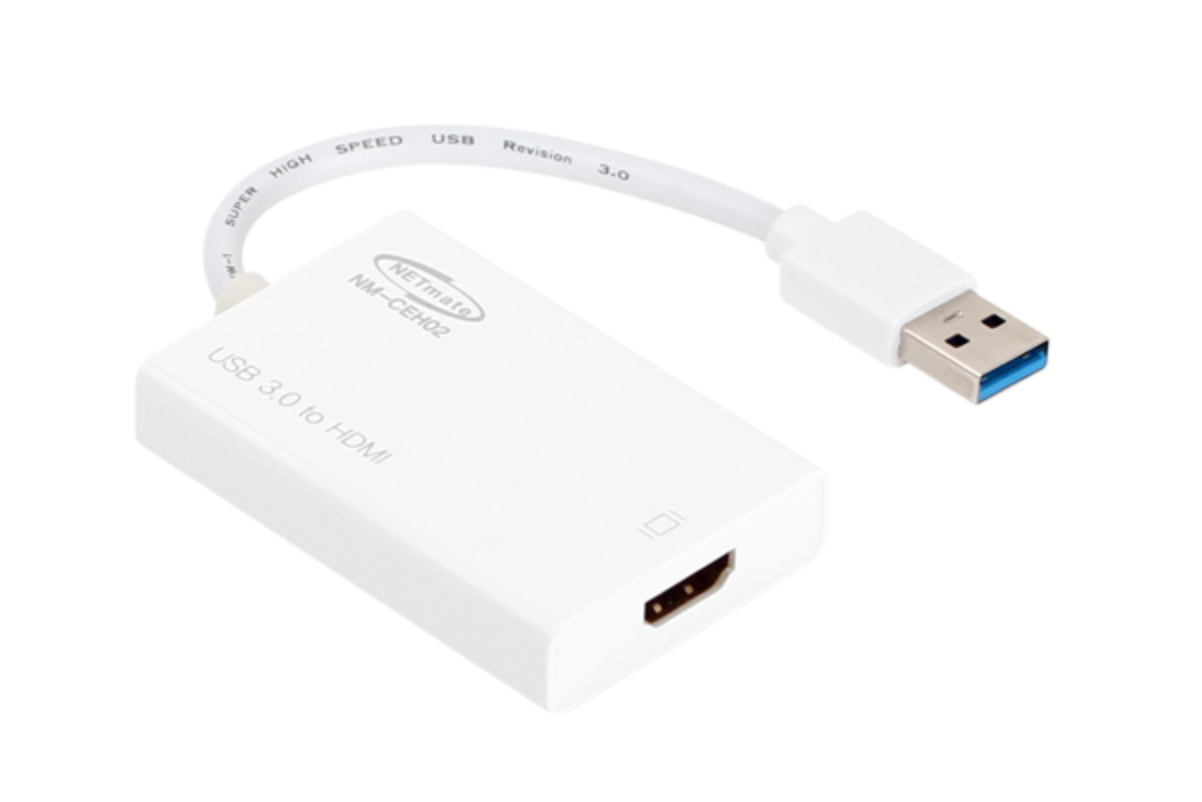

준비물 2 - NETmate USB to HDMI 컨버터 & 벨킨 USB-C타입 to HDMI 어댑터.

맥미니 M1의 USB 포트를 이용해 디스플레이 연결.


NETmate USB to HDMI 컨버터 / 벨킨 USB-C타입 to HDMI 어댑터



준비물 3 - DisplayLink Manager mac 버전 다운로드

DisplayLink macOS Software - 다중 디스플레이 컨트롤 소프트웨어를 맥미니 M1에 인스톨. 이 소프트웨어를 인스톨해야 다중 모니터 지원이 됩니다.




CalDigit TS3 Plus 썬더볼트 3 dock에 모니터 케이블 연결

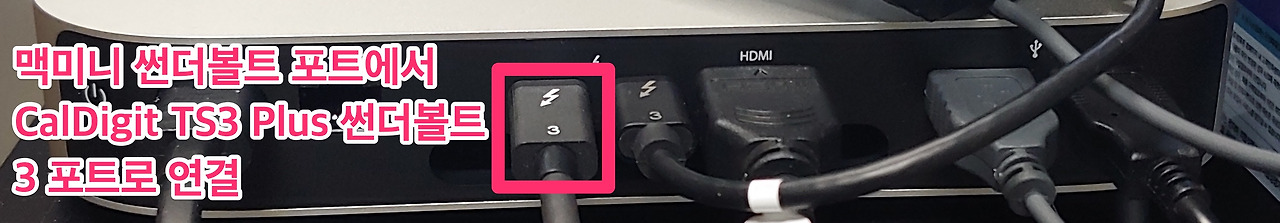

맥미니 썬더볼트 포트

위 그림처럼 맥미니 썬더볼트 포트에서 CalDigit TS3 Plus USB-C 포트로 케이블을 연결합니다.

썬더볼트 3 지원하는 케이블을 사용합니다.

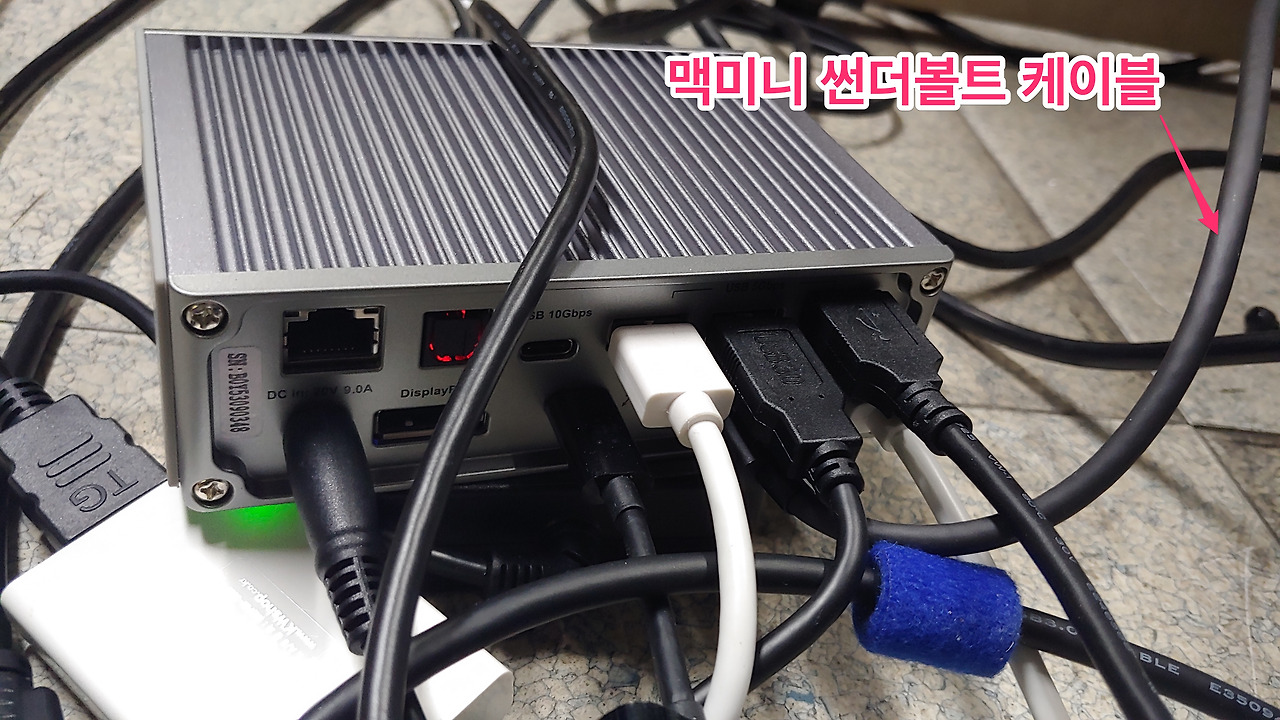

CalDigit TS3 Plus 썬더볼트 3 dock에 모니터 케이블 연결

맥미니 M1에서 내려온 썬더볼트 3 케이블이 CalDigit TS3 Plus 썬더볼트 3 포트에 연결됩니다.

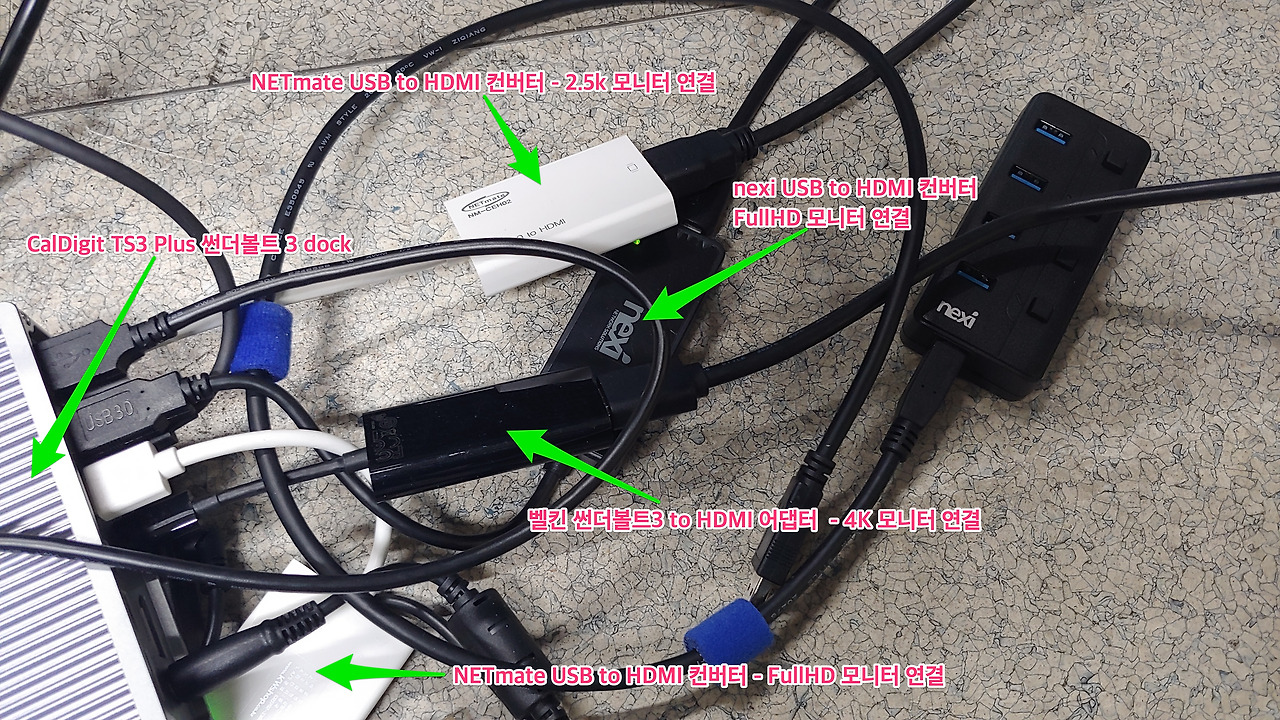

NETmate USB to HDMI 컨버터 & 벨킨 USB-C타입 to HDMI 어댑터

4K 모니로 연결할 목적으로 벨킨 USB-C타입 to HDMI 어댑터를 CalDigit TS3 Plus USB-C 포트에 연결합니다.



2.5K & FullHD 모니터로 출력하기 위해 NETmate USB to HDMI 컨버터를(흰색) CalDigit TS3 Plus USB-A 포트로 연결합니다.

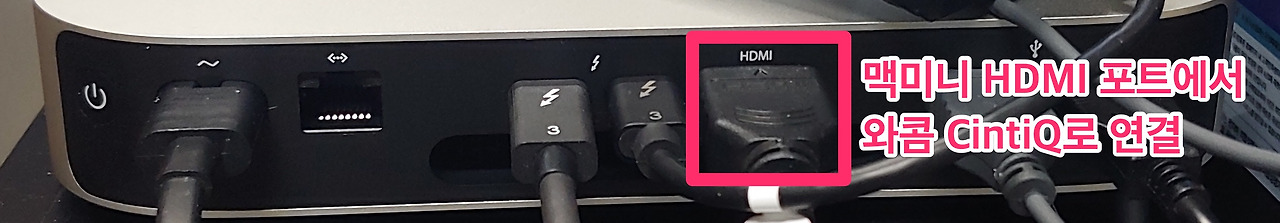

맥미니 M1 HDMI에서 와콤 CintiQ 연결

맥미니 본체에서 HDMI 포트를 이용해 와콤 CintiQ 액정 태블릿으로 바로 연결합니다.

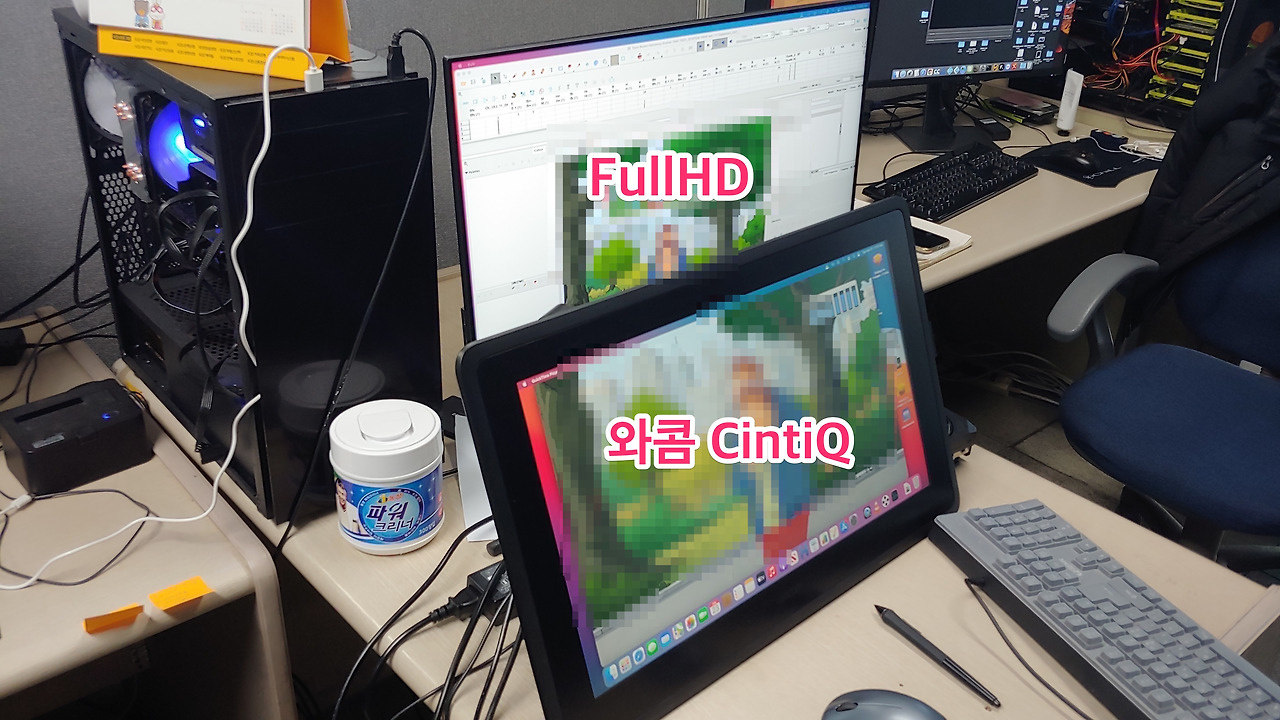

FullHD & 와콤 CintiQ 모니터 연결

모니터 2대 연결

이렇게 FullHD 모니터와 와콤 CintiQ가 연결되었습니다.

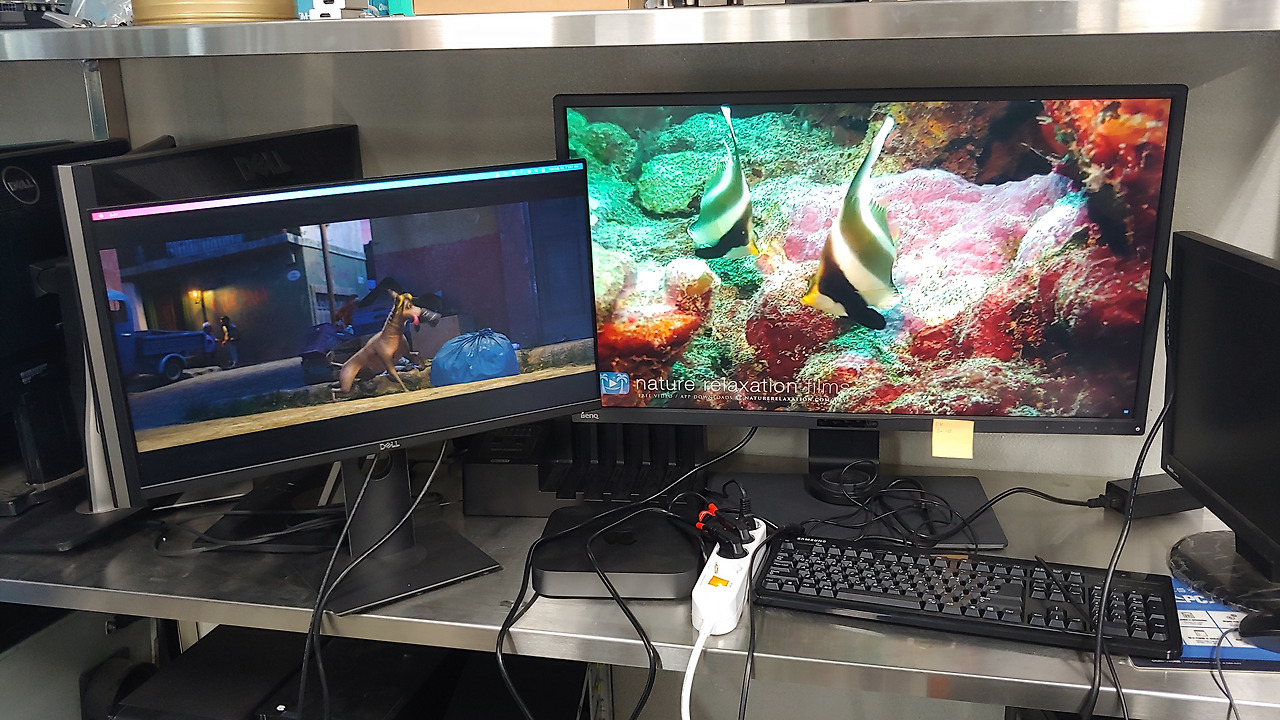

4K & FullHD 모니터

FullHD 모니터 & 4K 모니터(우)

4K 모니터도 무난하게 작동을 하네요. 이로써 모니터 4대 연결 성공.

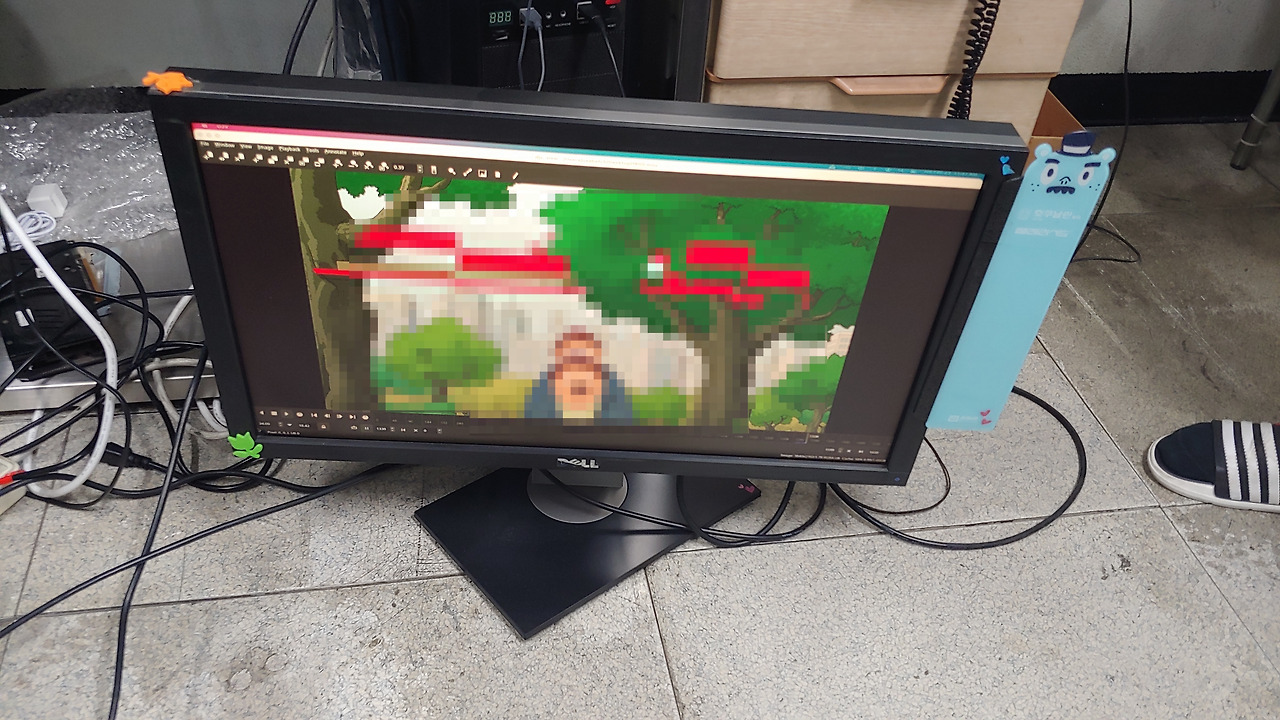

2.5K 모니터

2.5K 모니터 2560 * 1440

마지막 2.5K 모니터 연결.

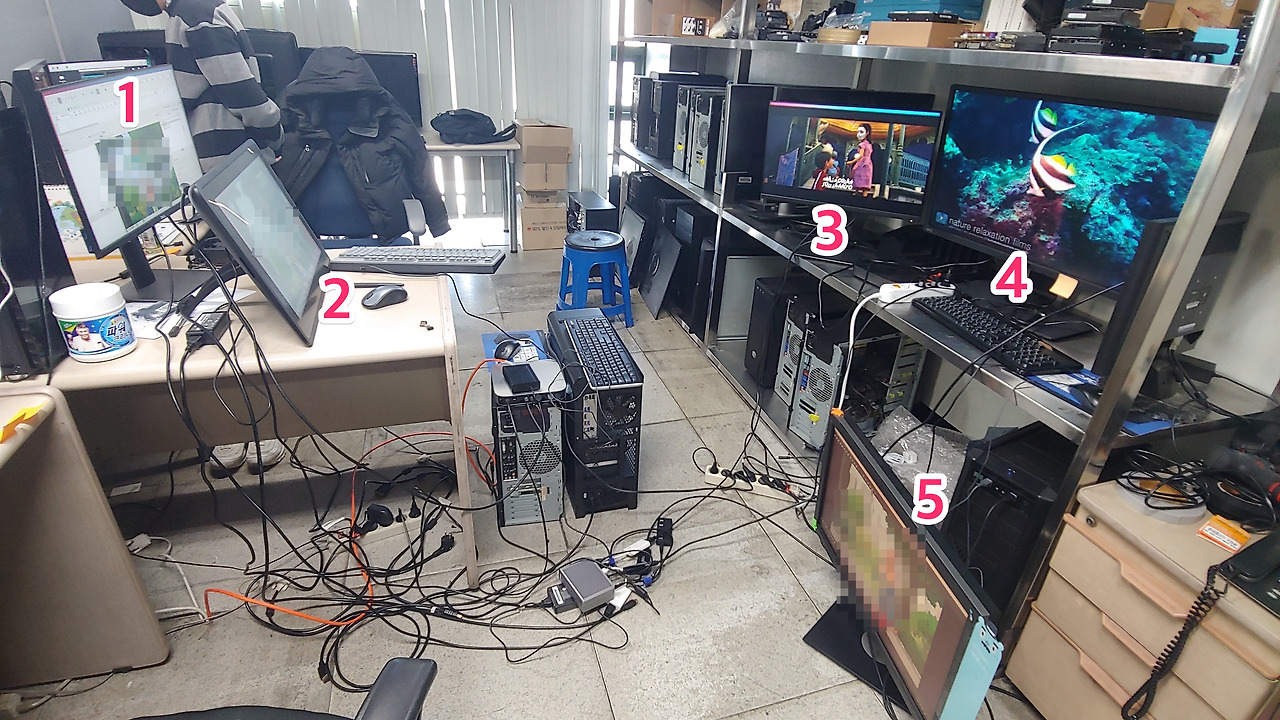

맥미니 M1에 연결된 5개 모니터


애플 맥미니 M1의 다중 디스플레이의 성능은 정말 놀랍습니다. 일반적인 데스크톱에서도 모니터 5개를 연결하려면 고가의 그래픽카드를 사용해야 하는데 이번 M1의 GPU 성능은 만족할만한 성능을 보여줍니다.

마우스 움직임이 전혀 버벅거리지 않고 부드럽습니다. 모든 모니터에서 이상 증상 없이 깔끔하게 작동합니다. 정말 괴물입니다.



썬더볼트 포트에 10G 네트워크 연결



맥미니 M1 10G 네트워크 연결

맥에서 10Gb 네트워크가 필요한 유저라면 바로 이것!

- 맥미니 M1은 아쉽게도 기가비트 이더넷만 지원합니다. 10G 속도가 필요한 유저라면?

  썬더볼트 3 포트를 이용하면 10G 네트워크를 구성할 수 있습니다.

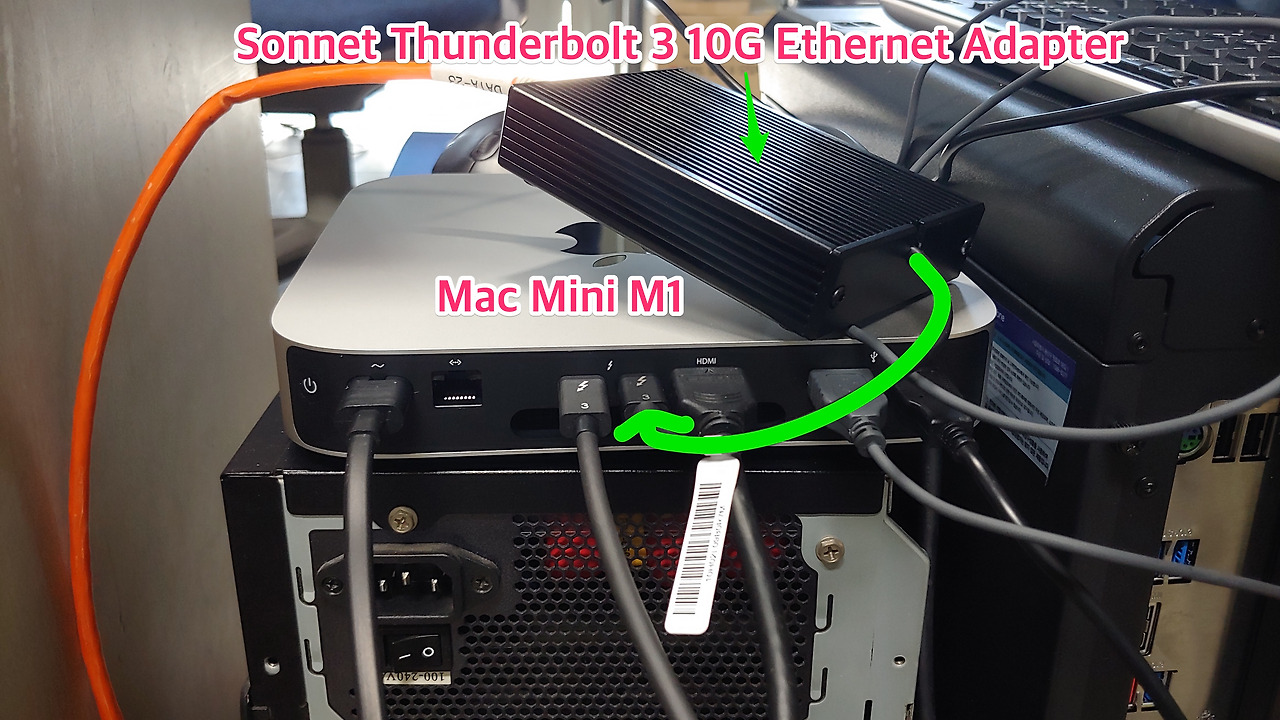

맥미니 M1에 썬더볼트 10Gb 이더넷 어댑터 연결

썬더볼트 포트는 40Gb 대역폭을 지원하기 때문에 외장 10Gb 이더넷 어댑터를 이용하면 맥미니에서도 10Gb 네트워크 구성이 가능합니다. (Sonnet Thunderbolt 3 10G)

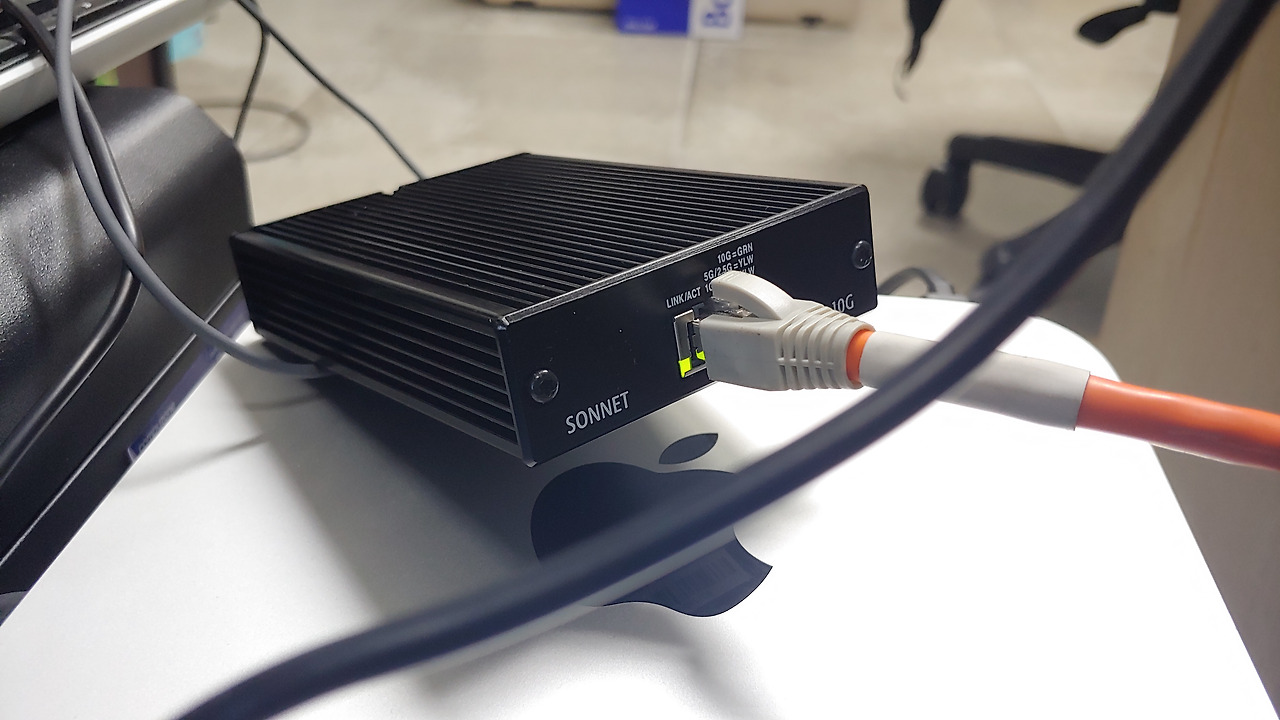

준비물 Sonnet Thunderbolt 3 10G 네트워크 어댑터

Sonnet Thunderbolt 3 10G Ethernet Adapter

이 외장 어댑터 하나로 네트워크의 속도 저하는 사라집니다. 한 가지 단점은 열이 많다는 것.

이렇게 맥미니 M1으로 10Gb 네트워도 구성했습니다. 아주 쉽죠.






맥미니 M1 만으로 모니터 5개 연결하기


놀라지 마십시오.

위에서 사용한 고가의 장비 CalDigit TS3 Plus 썬더볼트 3 dock를 걷어내도 다중 모니터 연결이 가능하다는 사실입니다.



이번엔 맥미니 M1 만으로 모니터 5개 연결하는 방법을 소개합니다.


다중 모니터 연결을 위해 아래 소프트웨어가 필요합니다.

DisplayLink Manager mac 버전 다운로드


위와 마찬가지 썬더볼트 포트를 이용해 10Gb 네트워크도 연결할 수 있으며 설정 또한 비슷합니다.

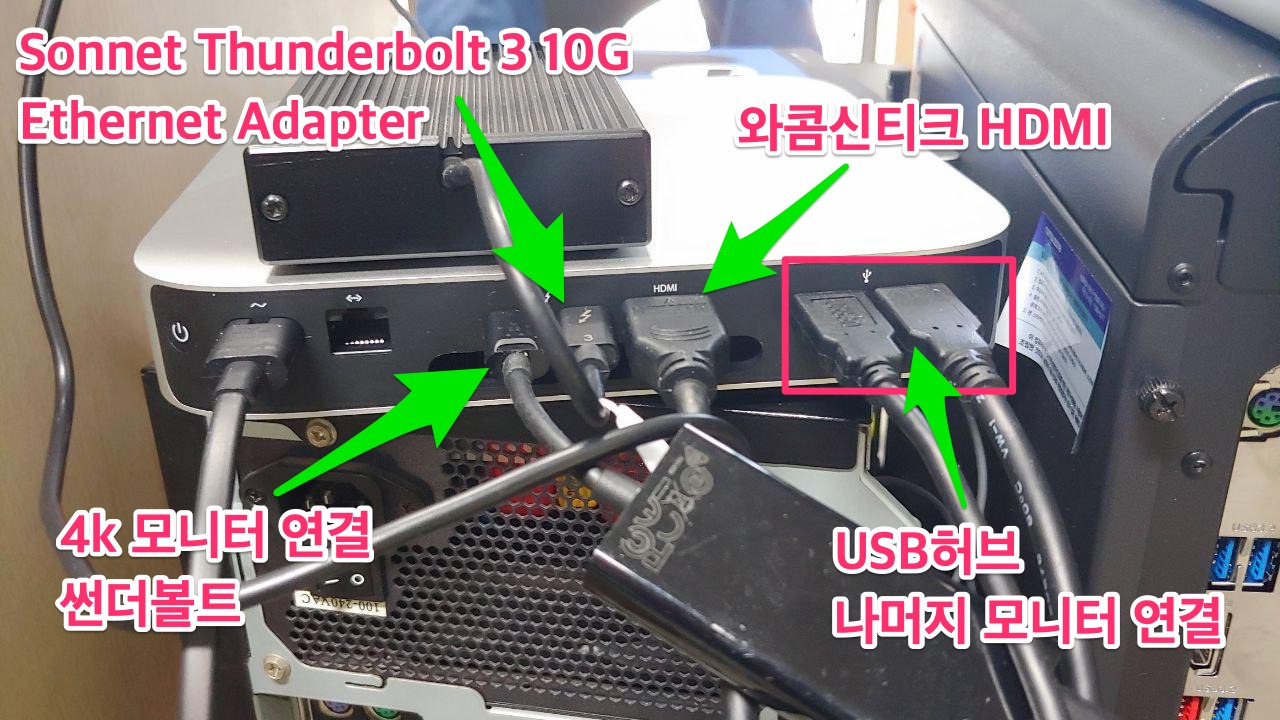

맥미니 하나로 모니터 5대 연결하기


위 그림처럼 4K 모니터와 와콤 CintiQ는 맥미니 M1 본체에서 직접 연결합니다.



썬더볼트 3 포트 - 10Gb 네트워크 연결

썬더볼트 3 포트 - 4K 모니터 연결

HDMI 포트 - 와콤 신티크 FullHD 연결

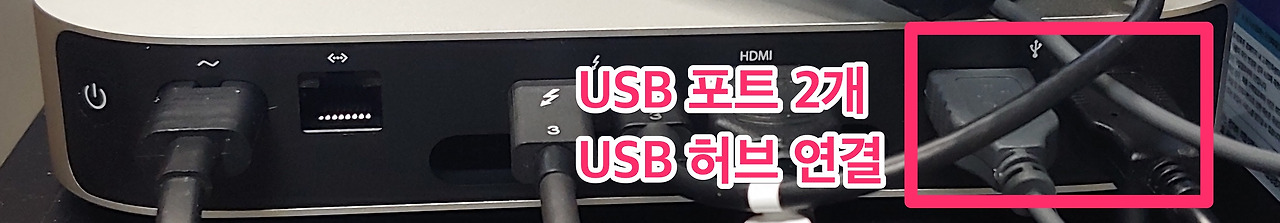

USB 포트 1 - USB 허브 연결 (키보드, 마우스, 모니터 2개 연결)

USB 포트 2 - 모니터 연결


USB 포트도 모니터로 직접 연결할 수 있다

USB 포트 하나는 모니터와 직접 연결합니다. NETmate USB to HDMI 컨버터 사용

나머지 USB 포트는 Nexi USB 허브로 연결하는 데 사용합니다.


FullHD 모니터 2개 연결

Nexi USB 허브

USB 허브 확장

이 허브에 모니터를 전부 연결해도 상관없지만, 또 다른 USB 허브를 연결해서 다중 모니터 연결에 문제가 없는지 보여주기 위해 포트 하나를 이용해 다른 USB 허브로 연결했습니다.

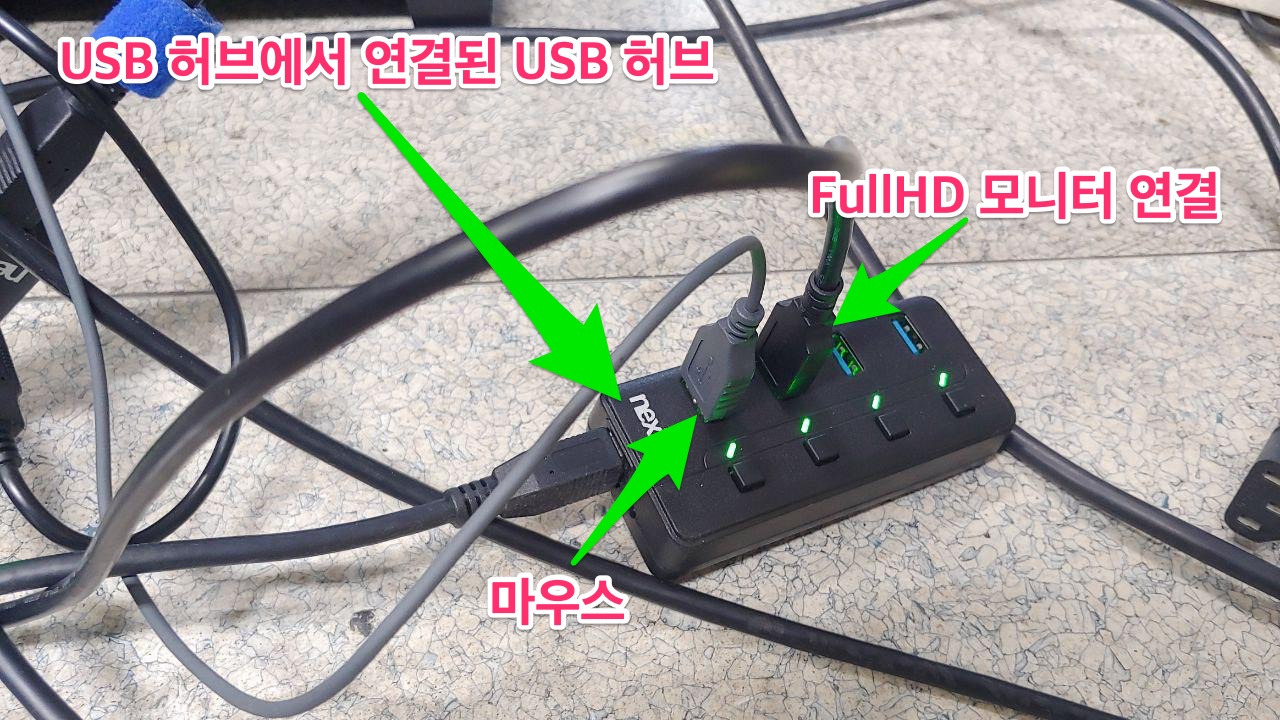

마우스와 키보드를 Nexi USB 허브 접속

이 허브에는 마우스와 FullHD 모니터를 연결했습니다.

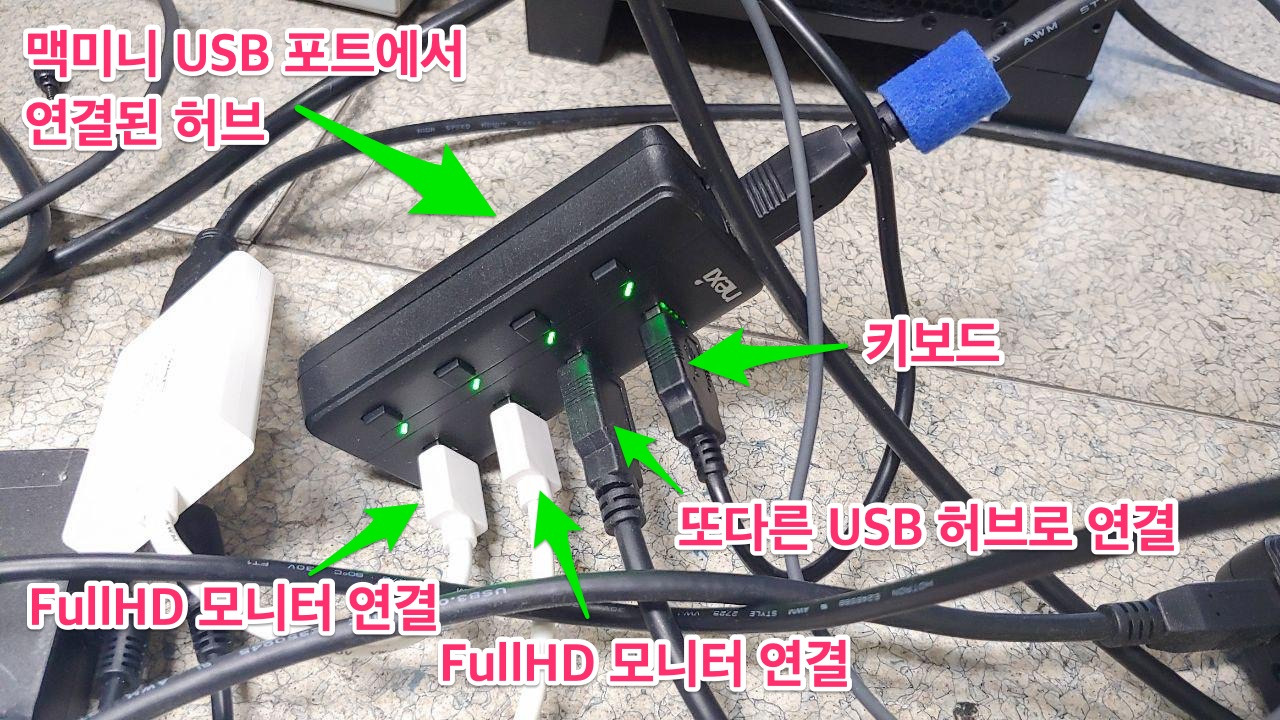

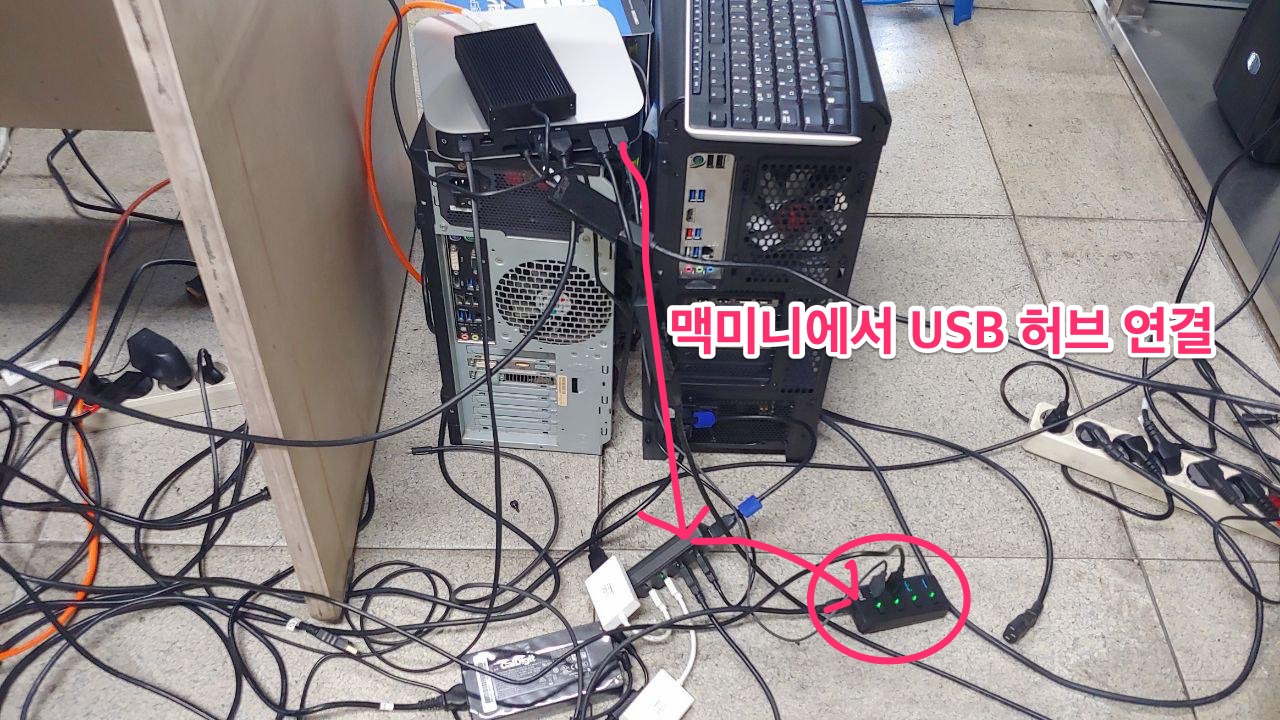

맥미니와 USB 허브 연결은 다음과 같습니다.

맥미니에서 USB 허브로 연결하고, 그 허브에서 또 다른 USB 허브로 연결했습니다.


두둥 두둥.....


기대하시십시오.

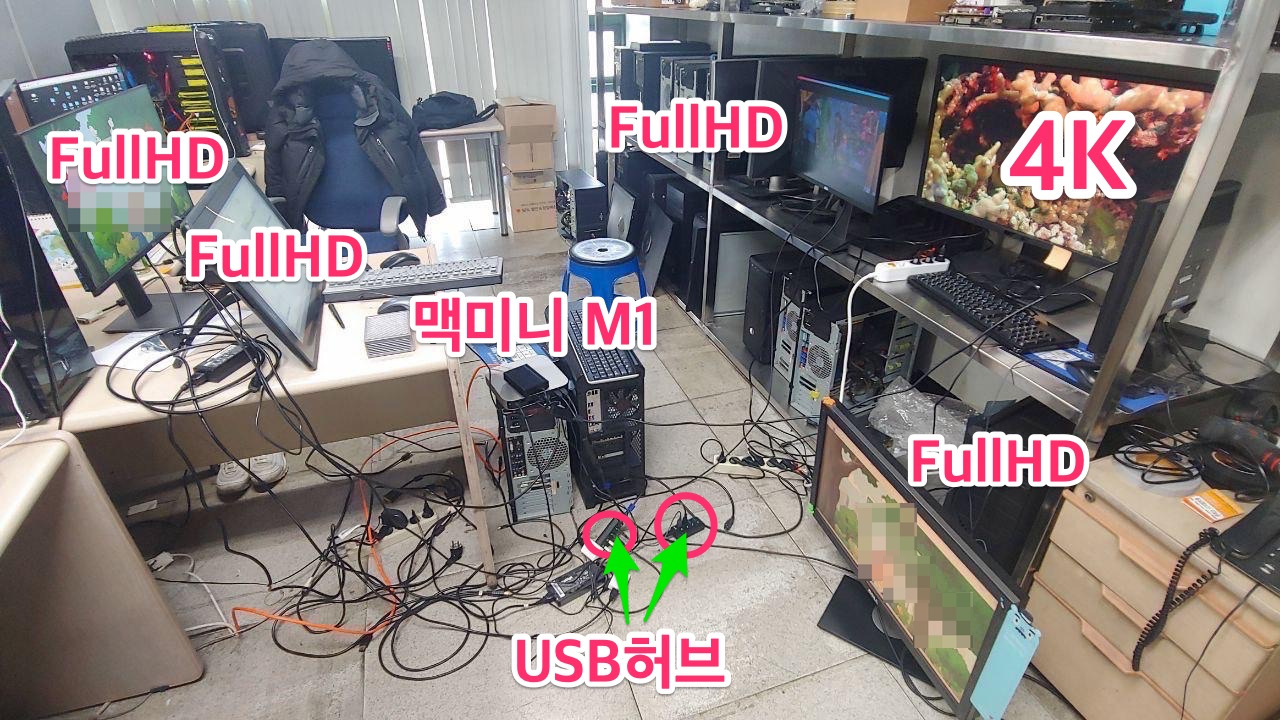

M1 하나와 USB 허브 2개로 모니터 5개 연결 성공.

애플 맥미니 M1은 정말 놀라울 정도의 생산성과 효율을 보여주네요.

이렇게 작은 컴퓨터에서 모니터가 5개나 연결되다니, 거기에 덧붙여 10G 네트워크까지 구성할 수 있는 장점.


소리 없이 조용하고 발열 문제도 해결한


맥미니 M1


정말 물건입니다.


올해 가을에 출시할 M2 모델이 기다려집니다.



PS) 맥미니 M1은 주식하는 사람에게 딱!
