[유리시공] 건물의 반사된 영상이 왜 찌그러져 보일까요?

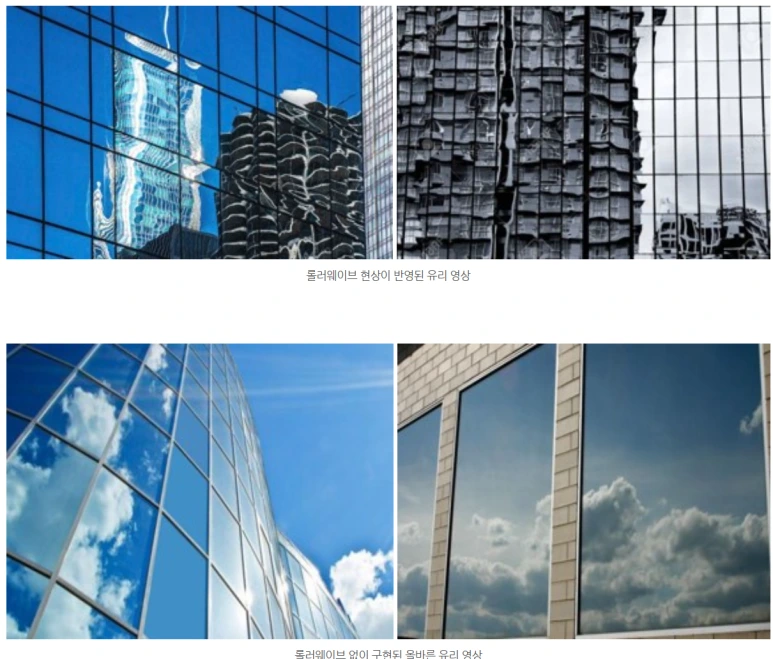

우리가 반사유리로 시공된 대형 빌딩의 외벽을 바라보면, 보는 시각에 따라 유리외벽의 반사영상이 변하는 것을 볼 수 있습니다. 이러한 반사영상은 건물 외벽을 주변 환경과 조화되도록 하여 건물의 품위를 높이는 역할을 합니다, 그러나 이러한 반사영상이 찌그러져 보이면 건물의 품위를 저하시키며, 시각적으로 주변 건물과의 조화력도 떨어지게 됩니다. 이러한 문제점은 유리 자체의 문제와 유리를 감싸고 있는 프레임(flame)의 부적절한 시공에 의해서 발생됩니다.

유리가 외부의 풍압 혹은 온도의 영향으로 실내 측으로 휘어져 있으면, 반사영상은 오목한 영상으로 보이고, 반대로 유리가 실외 측으로 휘어져 있으면 약간 불룩한 영상으로 보입니다. 이러한 현상은 강한 풍압이 건물 외벽에 지속적으로 가해져 유리와 새시 프레임 간의 변형을 일으켜 발생하기도 합니다. 만약 이러한 이유로 인해 유리가 휘어져 있다면 유리를 다시 교체해야만 합니다.

그러나 이러한 반사영상의 변형은 시간의 경과에 따른 변형보다는 초기 유리시공과정에서 부적절한 설계로 발생되는 경우가 많습니다. 특히 과거에는 판유리의 품질이 떨어져 이러한 문제점이 자주 발생하였으나, 최근에 생산되고 있는 float 유리로 시공된 경우에는 유리 자체의 변형에 의한 문제점은 많지 않습니다.

즉 유리 시공과정에서 유리물림 공간이 부적절하거나 프레임 코너 부분에서 각 프레임과 프레임을 연결하는 부위(joint)가 잘 일치하지 못할 경우 반사영상의 변형은 심하게 나타납니다.

또한 최근에는 건물 외벽으로 단열성이 뛰어난 복층유리가 주로 시공되고 있는 데, 유리 제조과정에서의 대기압과 실제 시공지역의 대기압의 차이(고도의 차)로 인해 생긴 유리 내부의 압력 변화로 변형이 발생되는 경우가 있습니다.

또한 유리 사이의 공기 온도 차로 인한 내압의 변화도 변형을 초래할 수 있습니다. 즉 온도가 높은 지역은 유리의 내압이 대기압 보다 높아지고, 유리는 안으로 오목해지는 결과를 초래합니다.

이러한 경우에 선진국에서는 복층유리에 내압 조절장치를 사전 장착하여, 내압을 대기압으로 조절함으로써 반사영상을 조절하기도 합니다.

이외에도 변형을 사전에 막기 위해 건물의 내풍압 설계를 검토하고, 내측유리와 외측유리의 두께 차이가 있는 복층유리를 시공하여 이러한 현상을 줄일 수 있습니다.

단판유리인 경우에도 실내와 실외의 온도차가 매우 크면 대기압의 차가 발생되어 유리가 휘어지는 경우도 있습니다. 따라서 건물의 유리 시공 전에 건축물의 주변 환경여건을 고려하여 내풍압설계 및 열파손 안전성 등을 충분히 검토해야 합니다.

[유리시공] 유리는 소음을 어느 정도 차단하나요?

유리는 소리를 완전히 차단하지는 못하며, 소음 차단 성능은 유리의 두께, 종류, 그리고 시공 방식에 따라 크게 달라집니다. 소음 차단 성능을 나타내는 대표적인 지표는 차음 계수(Sound Reduction Index, Rw)이며, 이는 데시벨(dB) 단위로 표시됩니다. Rw 값이 높을수록 소음 차단 성능이 우수합니다.

최근 소음 공해가 큰 사회문제로 대두되고 있으며, 특히 교통소음이 끼치는 영향은 매우 심각해지고 있습니다. 음에 대한 인간의 감각은 후각이나 시각처럼 직접 판단되는 것과는 달리 개인 간의 격차가 있으며, 인간 자체의 청각에도 문제가 있기 때문에 판단하는데 어려움이 있습니다.

소음을 막기 위한 방법으로 소음원을 제거 혹은 차단하는 것이 필수적이지만 이것은 사실상 불가능하므로 건축물에 투과되는 소음을 차단하는 것이 가장 현실적인 대안 이 되고 있습니다. 특히 건축 구조물 중에서 최근 판유리의 설치면적이 넓어지면서 소음침 입의 주된 원인이 되고 있으며, 이에 따라 차음성능에 대한 연구가 활발하게 진행되고 있습니다

일반적인 소음의 차단 정도는 dB(데시벨)로 표시하며, 실외 소음 수준 A(dB)에서 허용 실내 소음 수준 B(dB)을 빼면 요구되는 차음도를 구할 수 있습니다.

일반적으로 1장의 플로트 유리 (두께 6mm)의 경우 평균 소음 투과손실은 약 27.9dB인데 비해, 같은 두께의 접합유리(3mm+3mm)는 약 28.9dB 정도로 차음성능이 우수합니다. 또한 복층유리(5mm+6A+5mm)의 경우는 약 29.2dB 정도로 접합유리와 거의 유사합니다.
