가로형드레인/아스팔트방수(보행용)

루프드레인 디테일

©241002. illeong All rights reserved.

루프드레인을 그려봤다. 이전에 그린 파라펫처럼 방수층의 아무림이 중요해 보인다. 아스팔트방수층(10mm)-보호모르타르(15mm)-누름콘크리트(60mm)는 동일하다.

홈통 파이프의 구배는 1/10 이상으로 하고 홈통연결철물은 1,500mm보다 좁은 간격으로 설치한다. '@'는 아마도 간격을 뜻하는 기호인 것 같다.

외벽과 홈통 파이프는 '실링-백업재-펄라이트모르타르'로 접합한다. 실링+백업재는 신축줄눈(expansion joint)이나 창호 등 큰 틈이 있는 경우에 사용하는 것 같다. 그리고 '펄라이트 모르타르'는 밀도 및 연전도율이 낮아 단열 성능을 가진 콘크리트라고 한다.

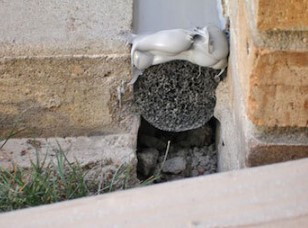

실링+백업재

[이미지 출처]

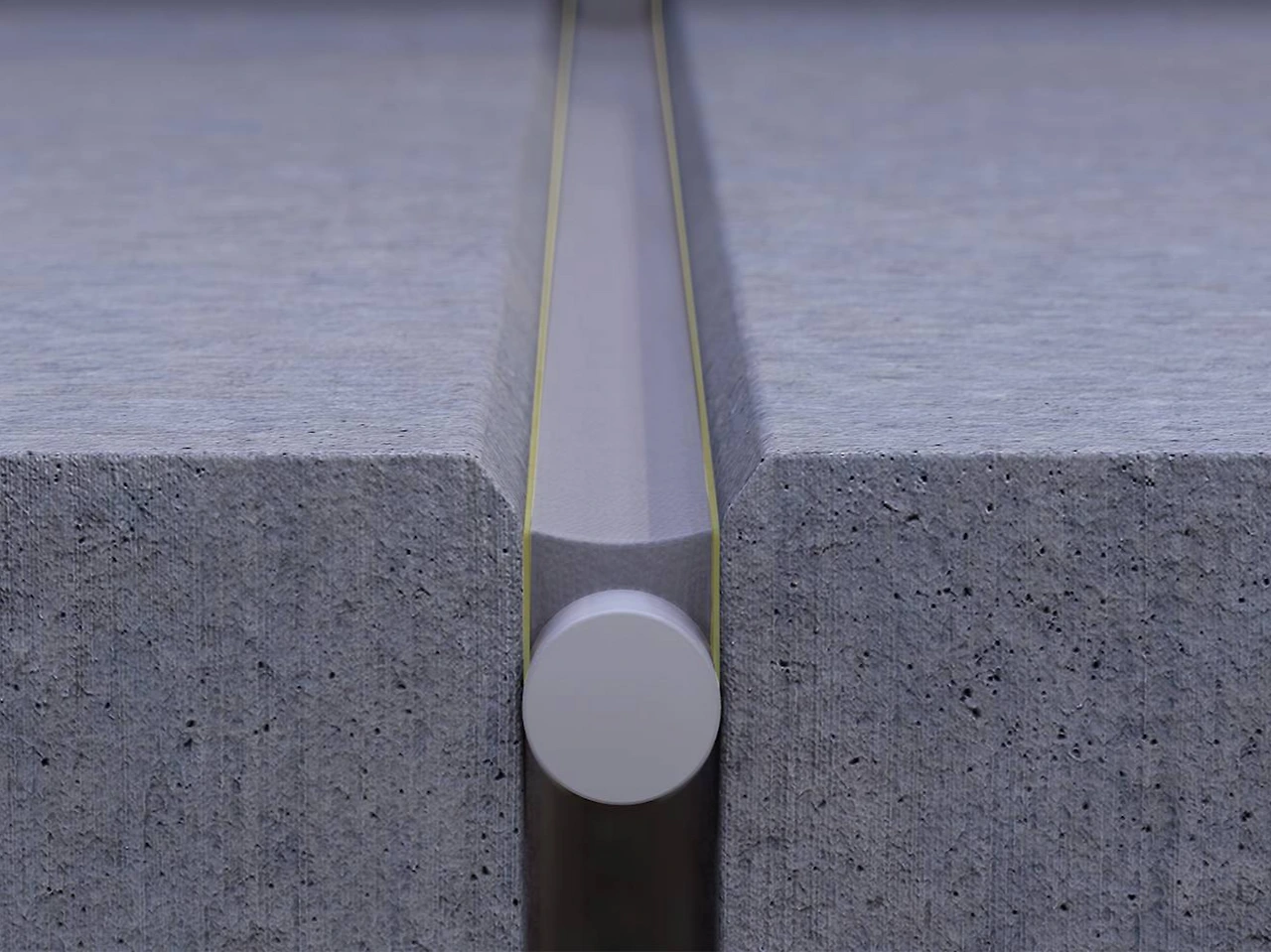

실링+백업재
