[분해] iMac 24인치 M1 CPU 분해 리포트
iMac 24 Inch M1 Teardown
iMac 24인치 M1 CPU 분해 리포트

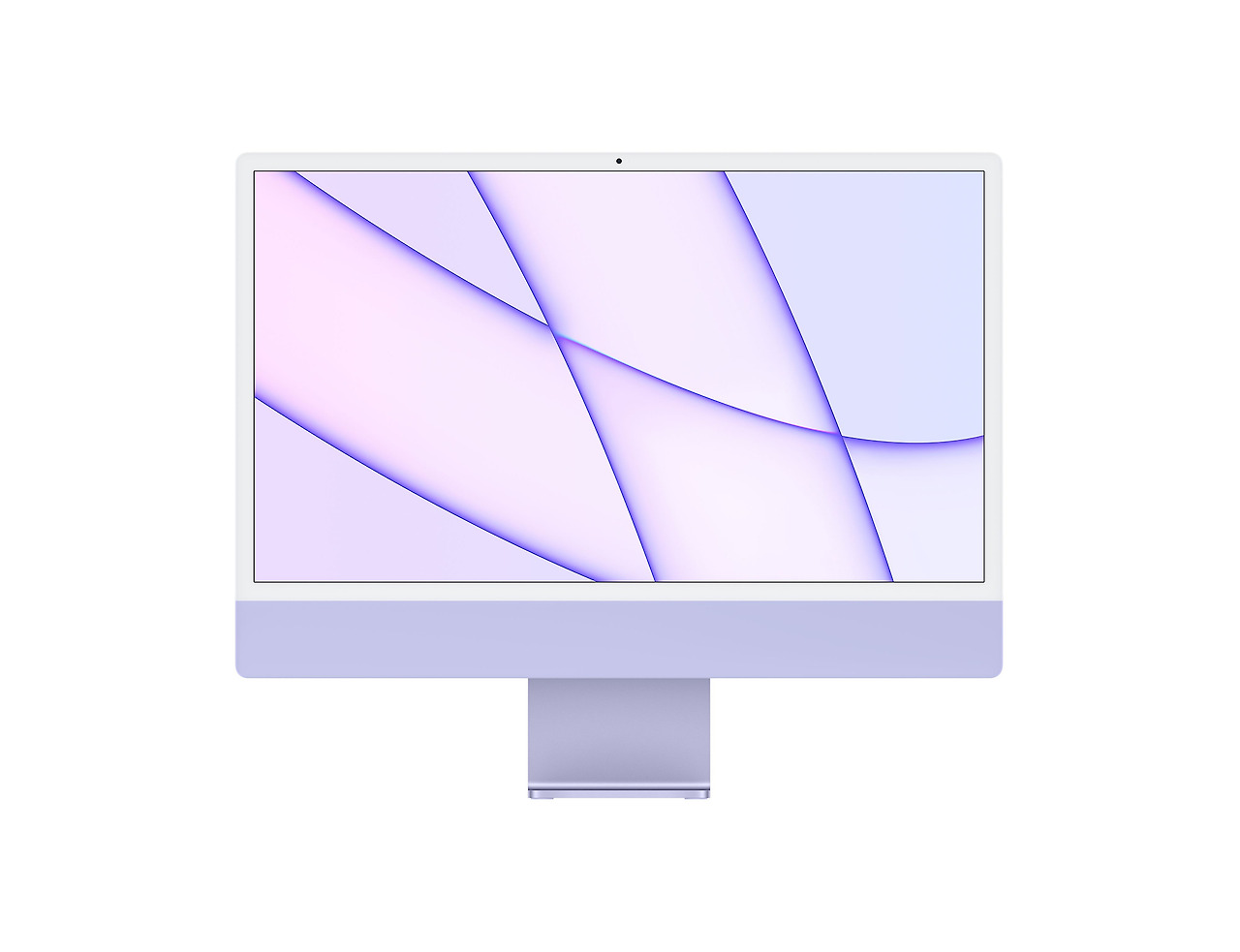

Apple은 M1 칩을 탑재한 컴팩트하고 슬림한 디자인의 완전히 새로운 iMac을 발표했습니다. 새로운 iMac은 불과 11.5mm의 두께로 옆에서 보면 일반 모니터와 같은 두께에 모든 것을 집어넣었습니다. 이처럼 슬림하고 얇은 디자인의 제품 내부에는 어떤 구성요소들이 있는지 분해 리포트를 통해 살펴보겠습니다.
[주요특징]
- 8코어 CPU (성능 코어 4개, 효율성 코어 4개)와 16코어 뉴럴 엔진 탑재 Apple M1 칩
- Apple M1 통합 8코어 GPU
- 8GB 통합 메모리
- 24형 4480 x 2520 해상도(218ppi)로 10억 색상 지원, 500 니트 밝기, 넓은 색영역(P3)
- 256GB SSD 스토리지

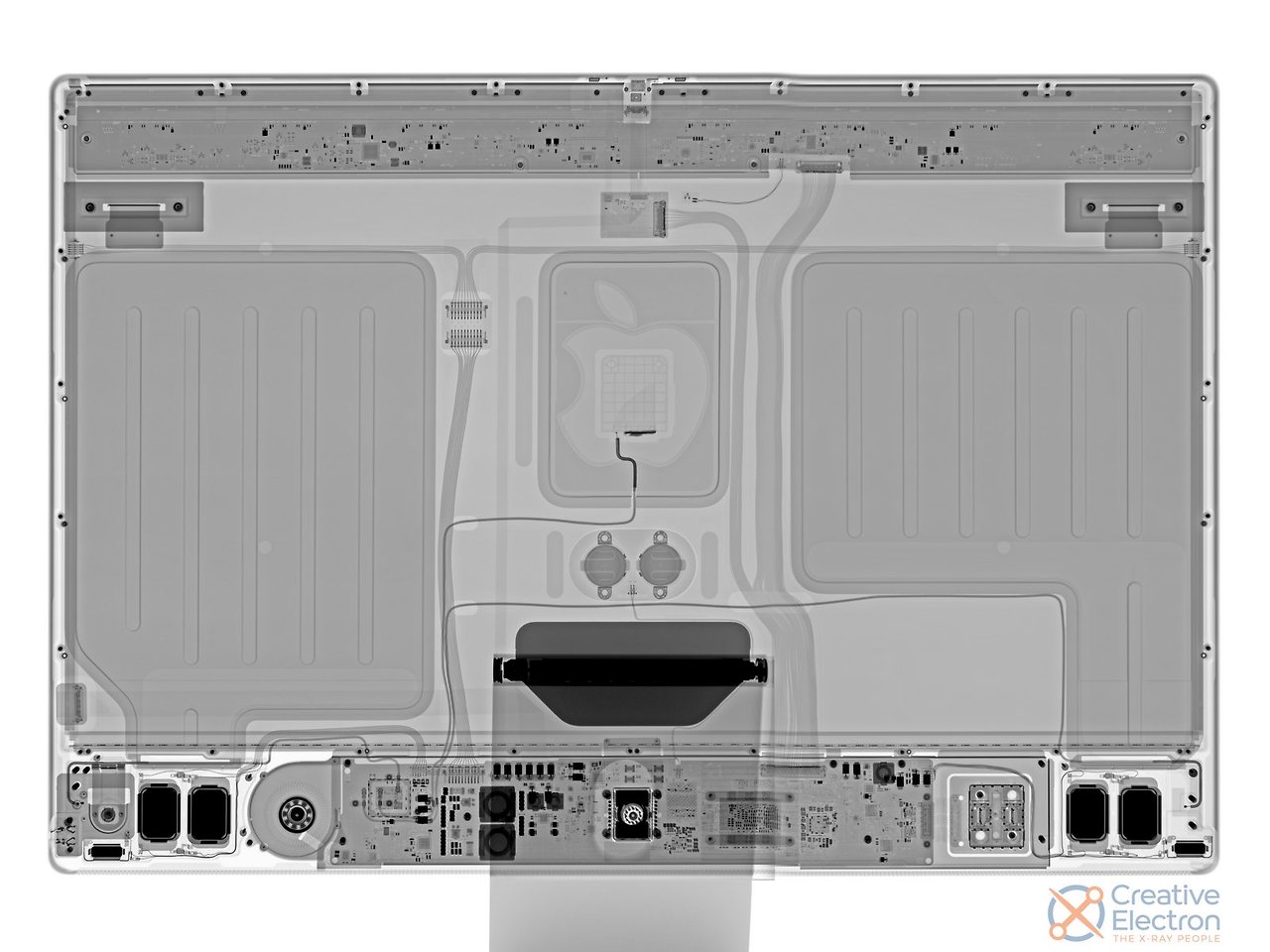

X-레이 사진

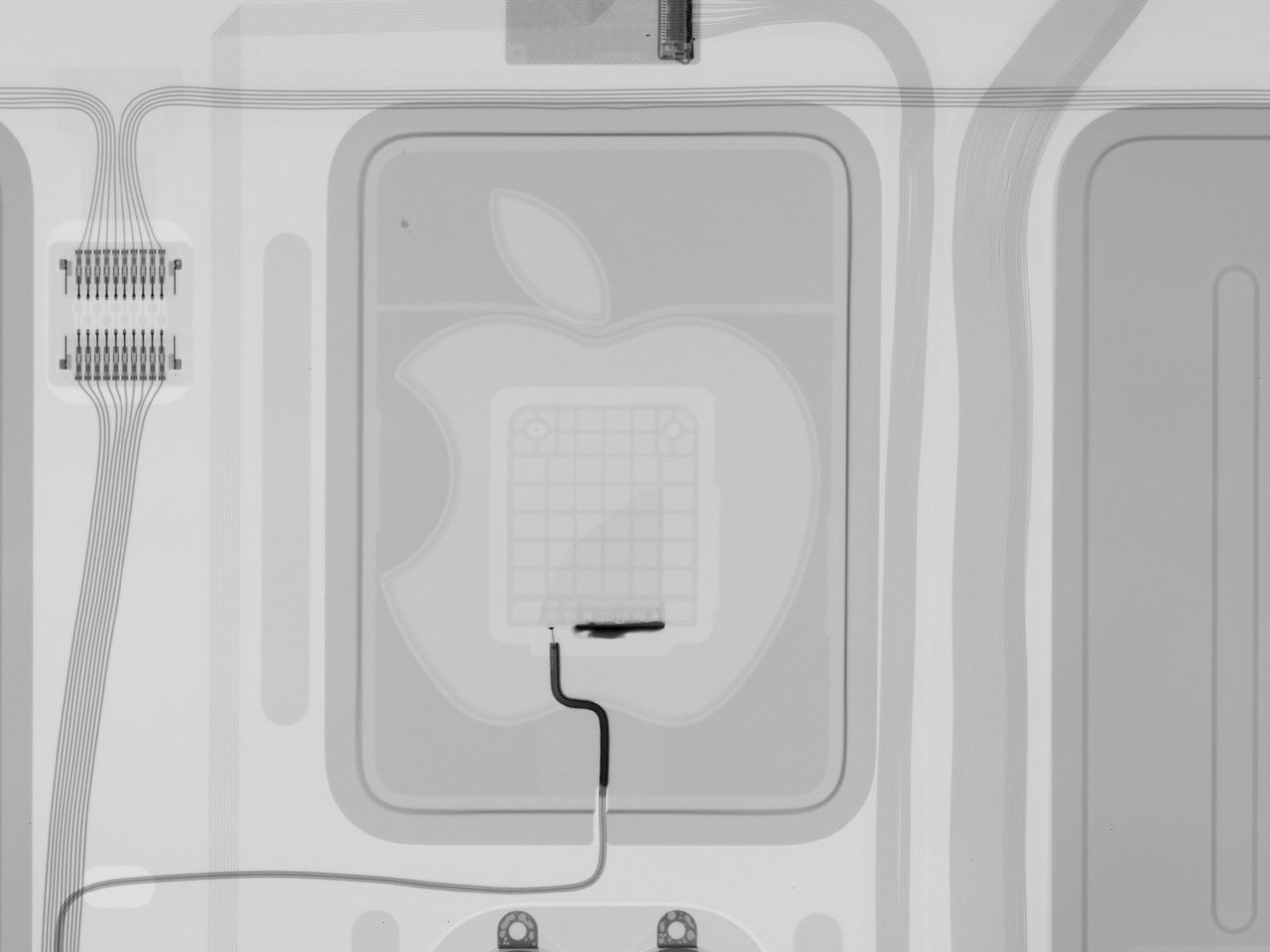

iMac의 X-ray 사진으로 상단에 디스플레이 보드와 하단에는 메인보드가 위치해 있습니다. 중앙 좌우 측에 넓은 판은 좋은 소리를 만들어 내기 위한 울림판입니다. 중앙의 애플 로고에는 안테나 기능을 하는 부품이 있습니다.

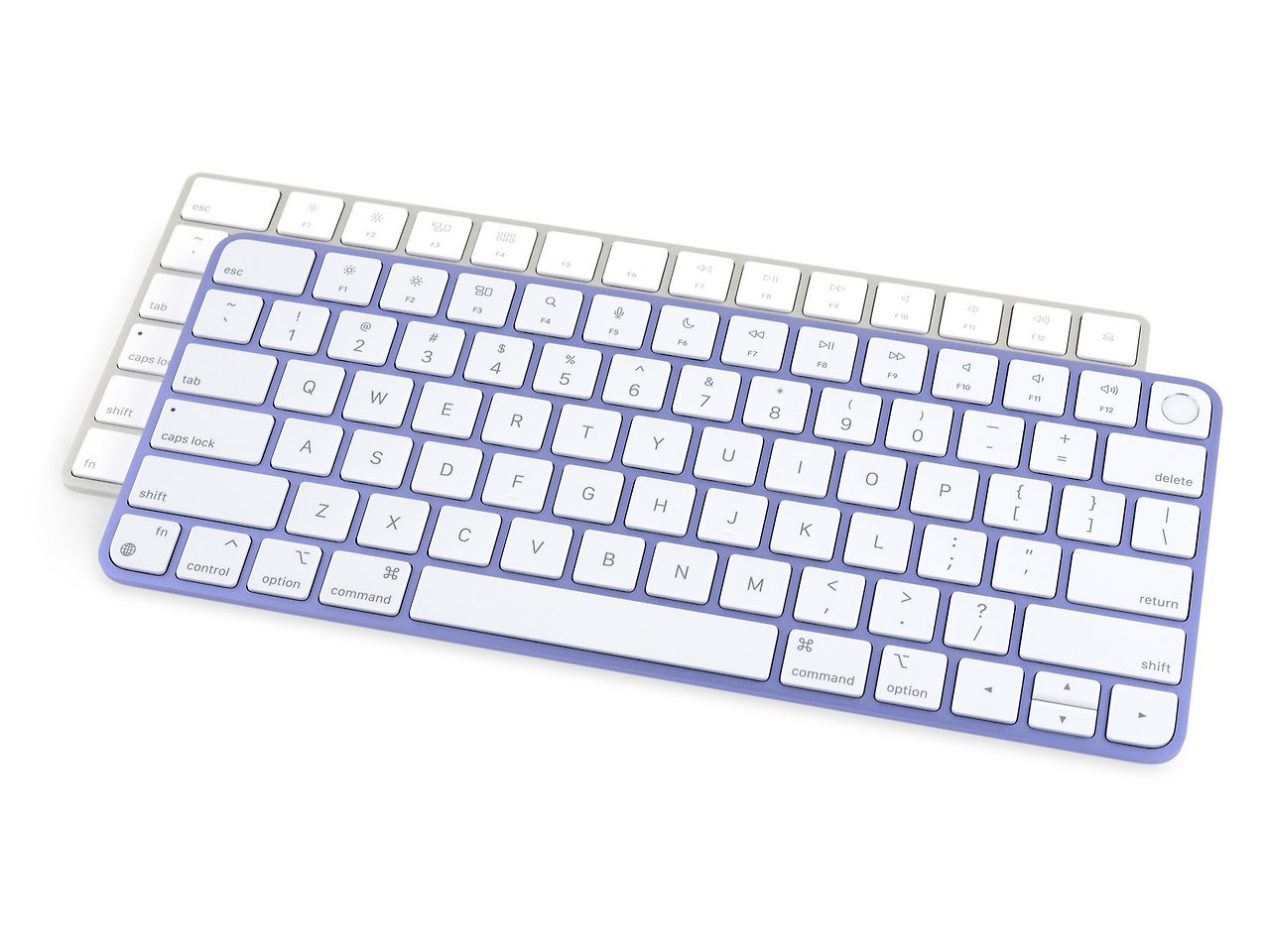

Touch ID 키보드
기본으로 들어 있는 키보드는 아이맥의 색상과 동일하게 구성되어 있습니다. 오른쪽 상단에는 새로운 터치 ID 센서가 있는데 iPhone의 터치 아이디 버튼과 비슷한 크기로 지문 인식을 통해 사용하는 다양한 기능을 할 수 있습니다.

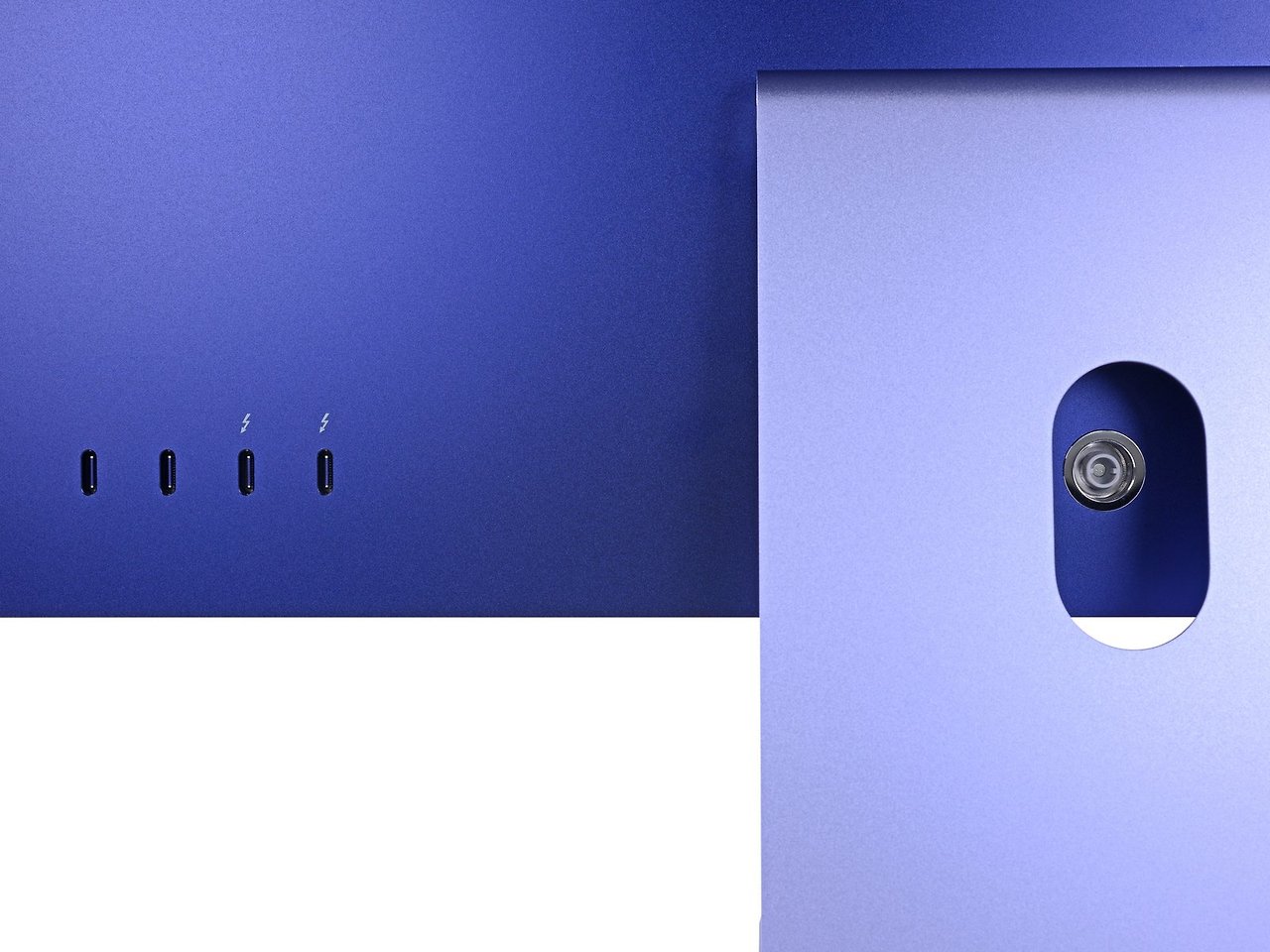

입출력 장치

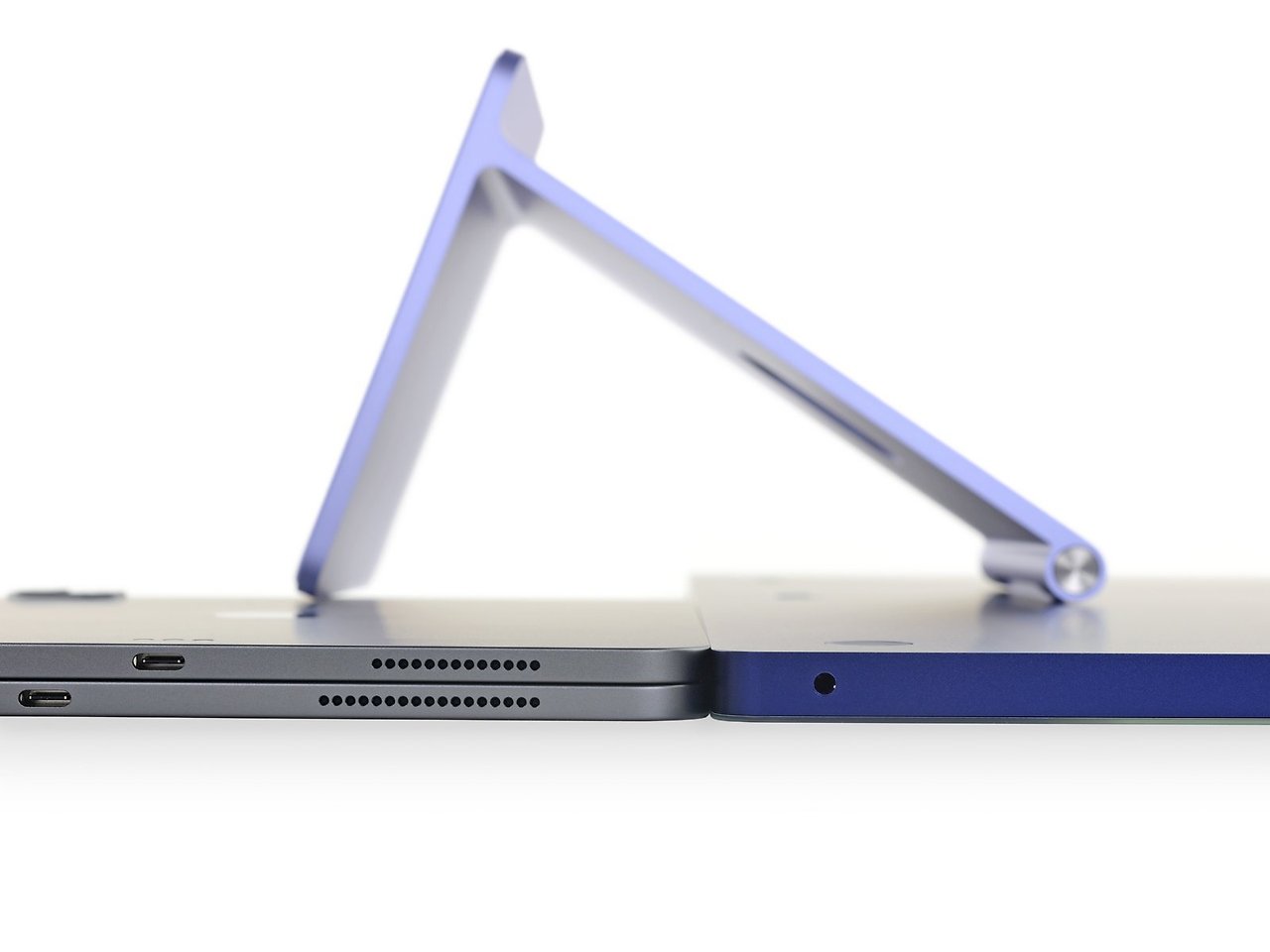

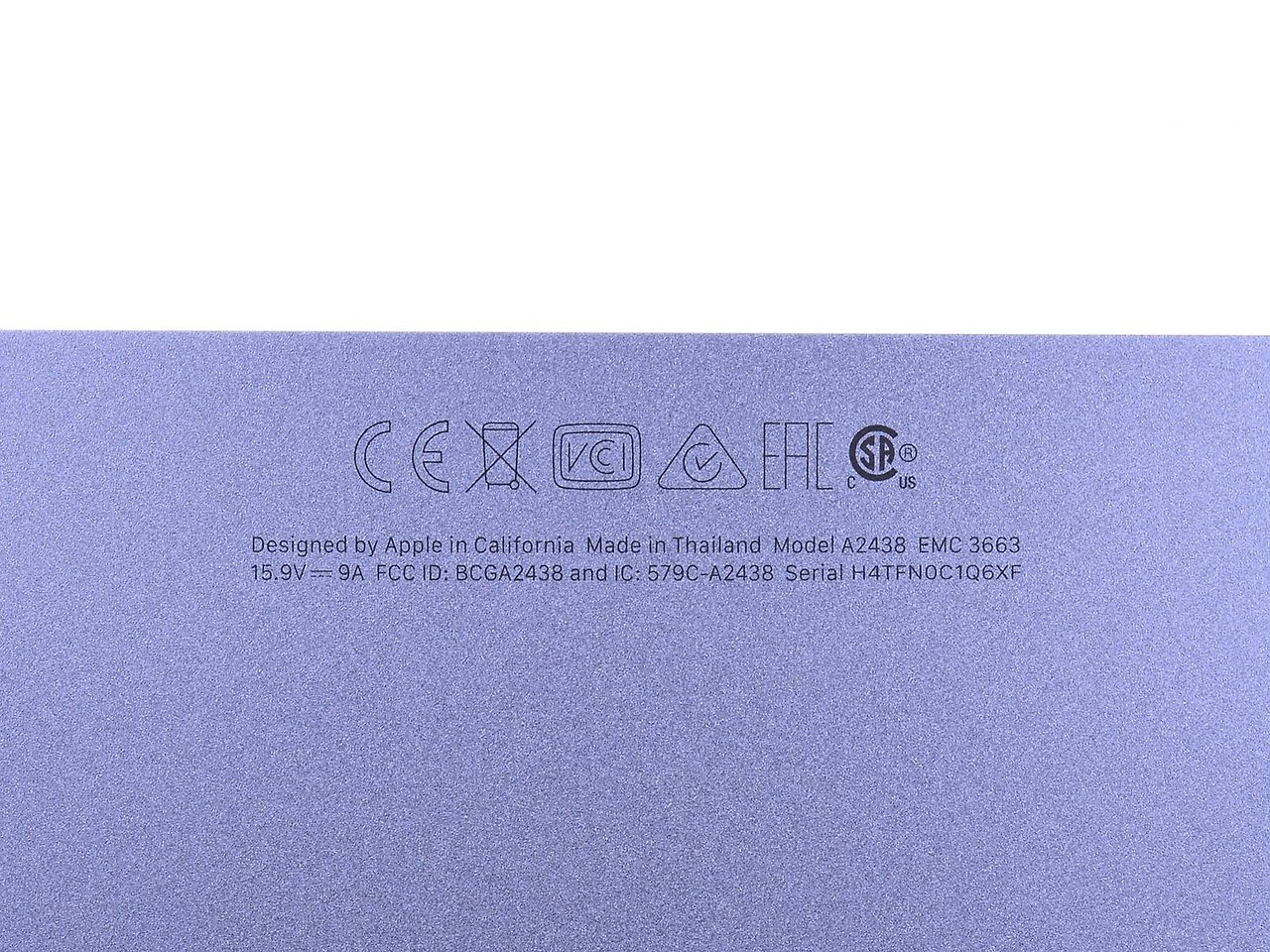

분해된 모델은 상위 모델로 Thunderbolt 4 포트 2개와 일반 USB-C 포트 2개가 함께 제공됩니다.(기본형 모델은 Thunderbolt/USB 4 포트 2개만 제공) 뒷면에는 제품의 모델명과 각종 인증정보가 각인되어 있는데 지금까지 iMac은 중국에서 조립 생산되었는데 이번 모델은 독특하게 Made in Thailand 태국에서 제조되었습니다. 이번 아이맥의 11.5mm 두께를 단적으로 보여 주듯이 iPad 2개의 두께 만큼이나 얇은 모습을 볼 수 있으며 모니터 왼쪽 아래에 3.5mm 헤드폰 잭이 위치해 있습니다.

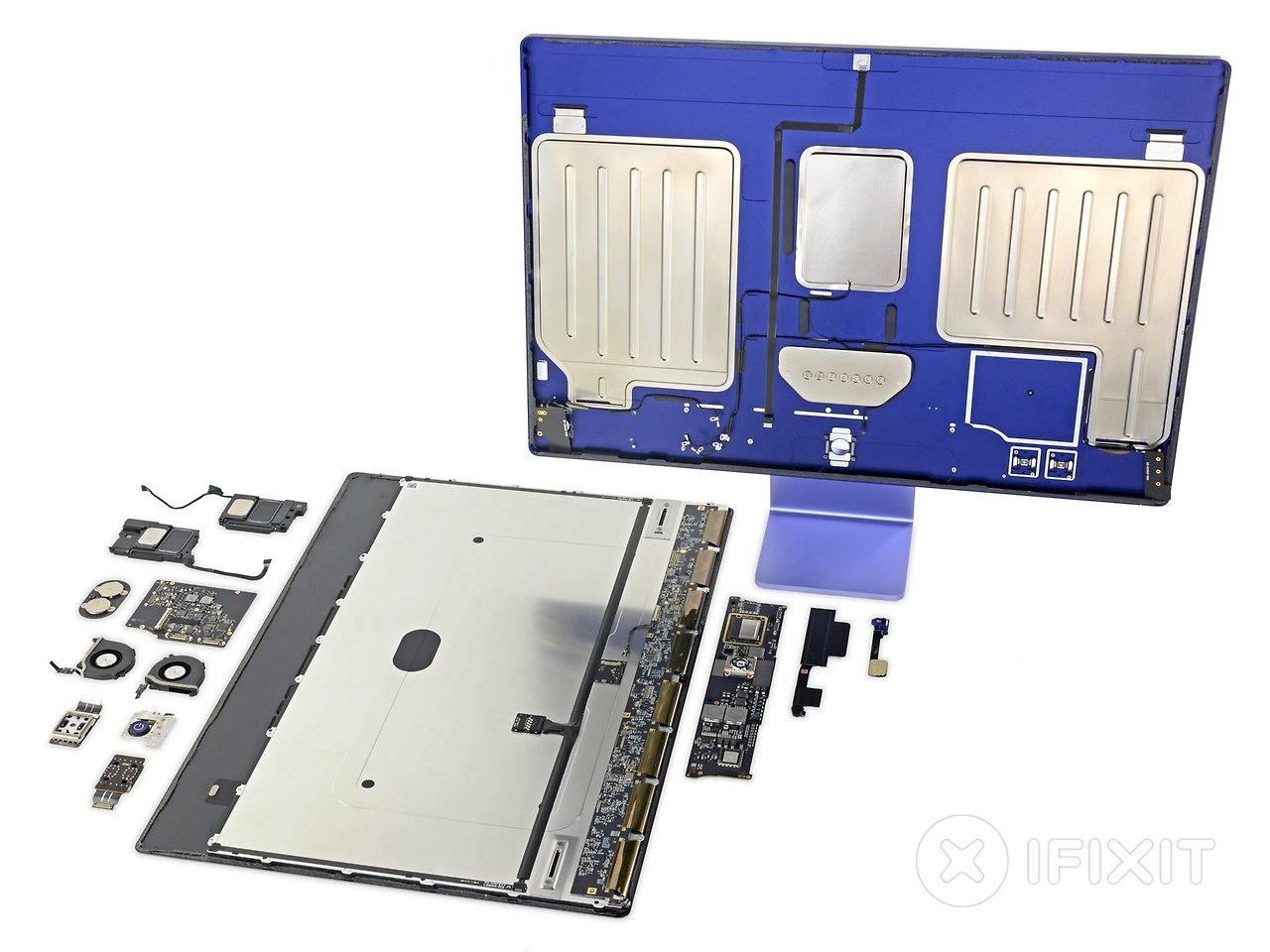

디스플레이 분해

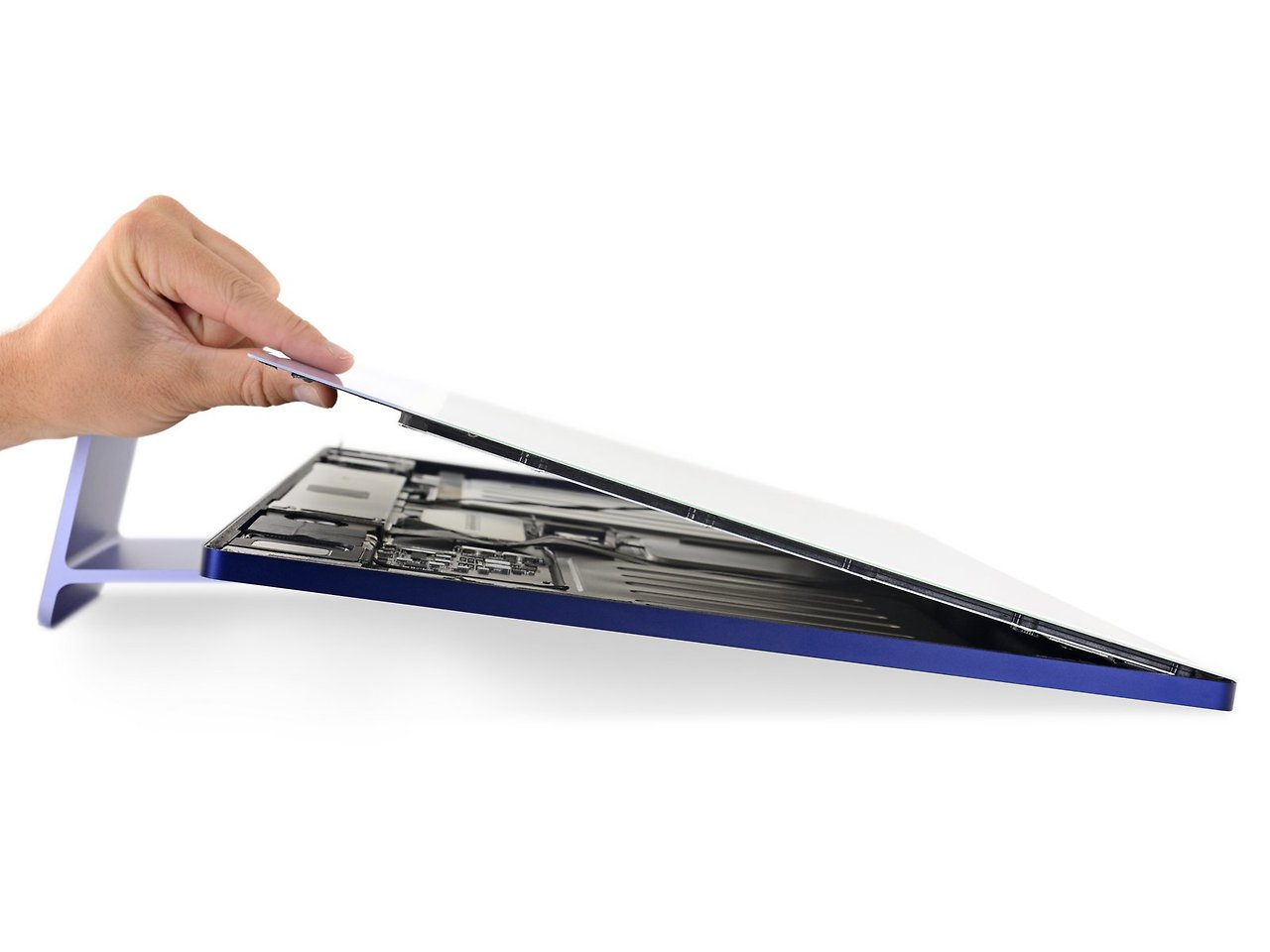

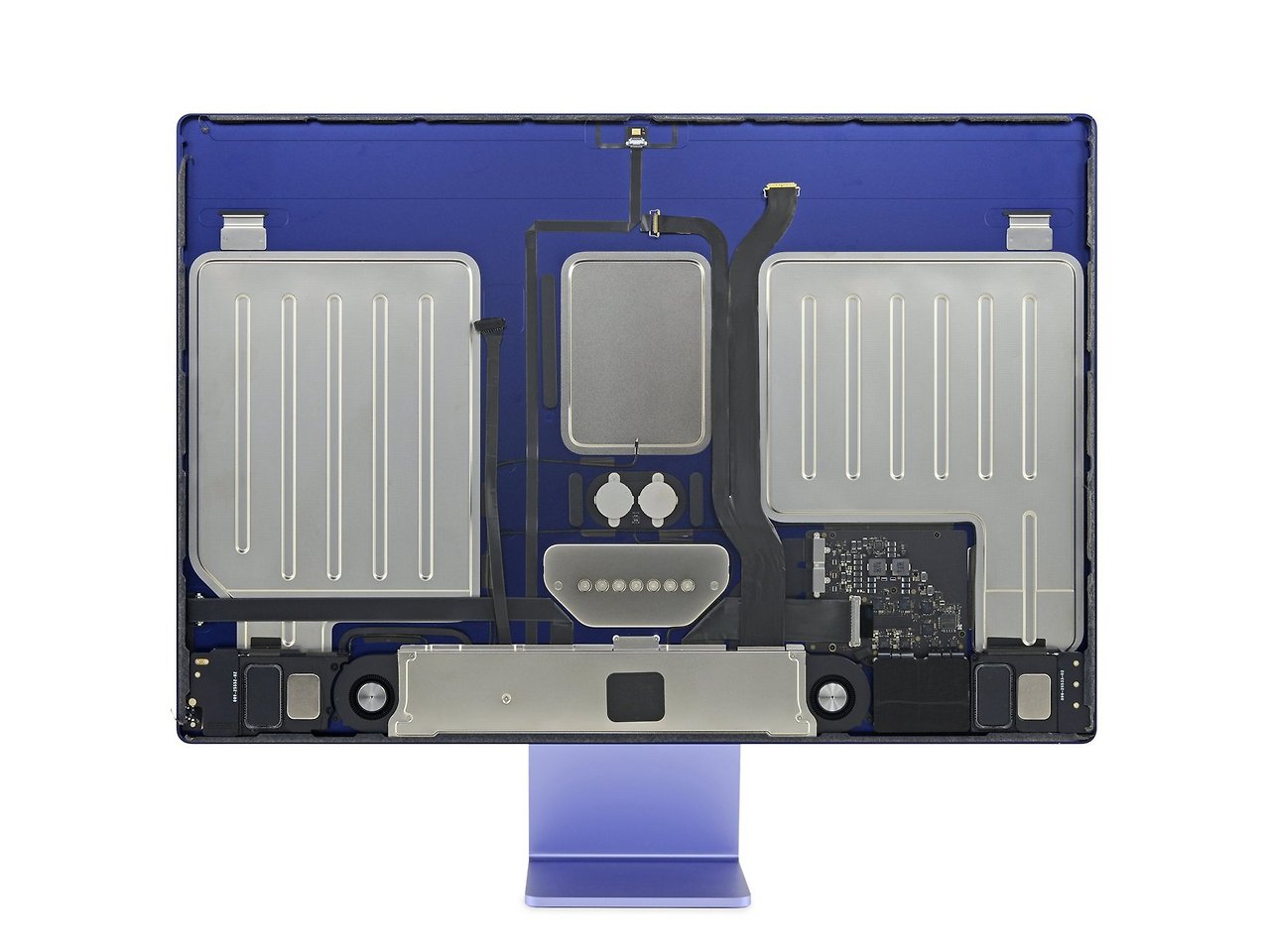

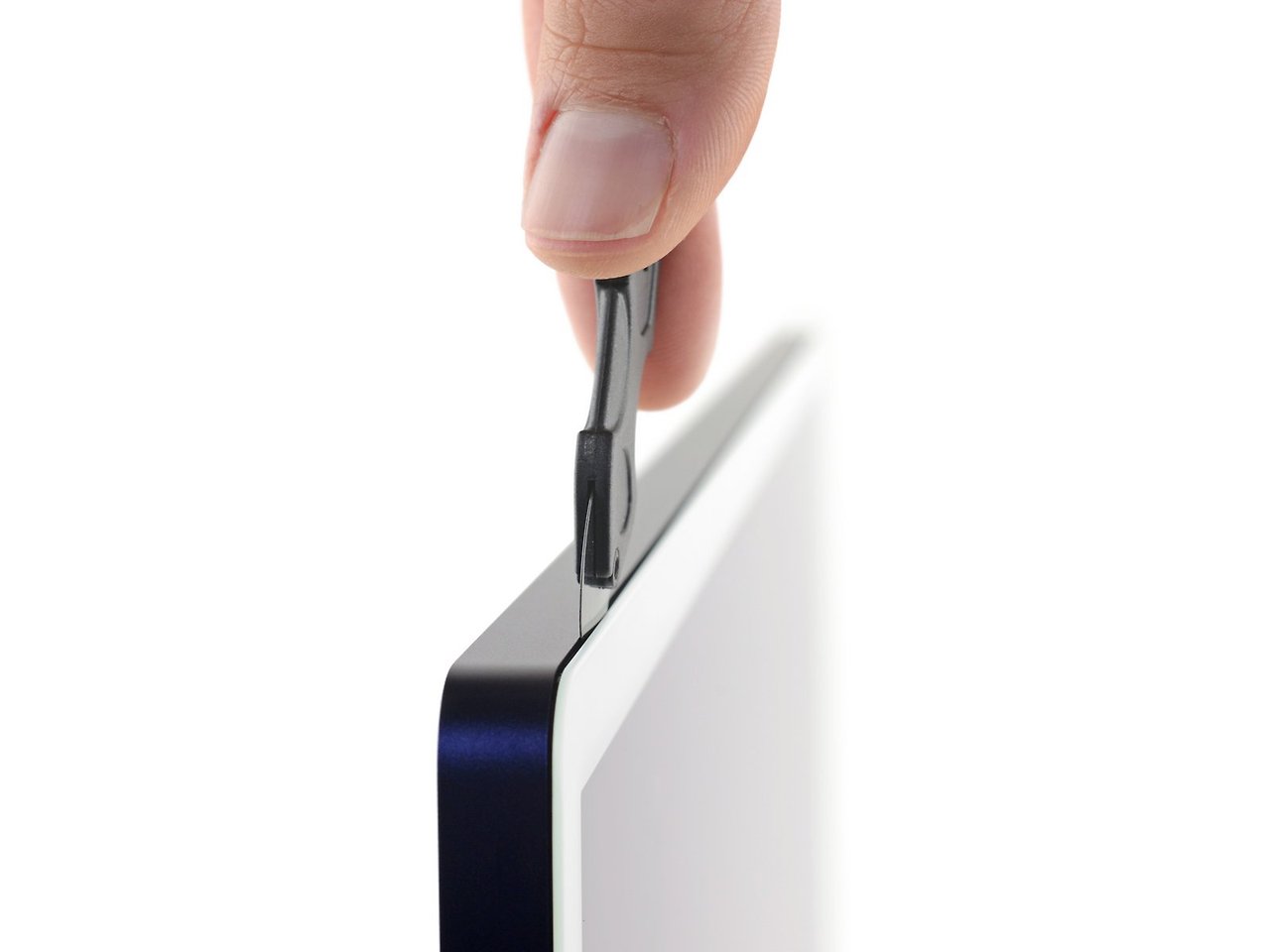

본체와 전면 유리 패널 사이에 피자 커팅기 모양의 분리 도구를 이용해 분해를 합니다. 이 둘은 양면 접착제로 붙어 있어서 전체 테두리를 둥글게 커팅하면 전면 디스플레이가 분리됩니다. 이후 조심스럽게 디스플레이를 들어 올린 후 내부 케이블을 분리하여 액정을 분리하면 내부의 모습을 볼 수 있습니다. 좌우 측의 은색의 큰 금속은 울림통 역할을 하는 스피커 모듈로 풍부한 소리를 내도록 설계되어 있고, 하단에 2개의 쿨링펜과 로직보드를 볼 수 있습니다.

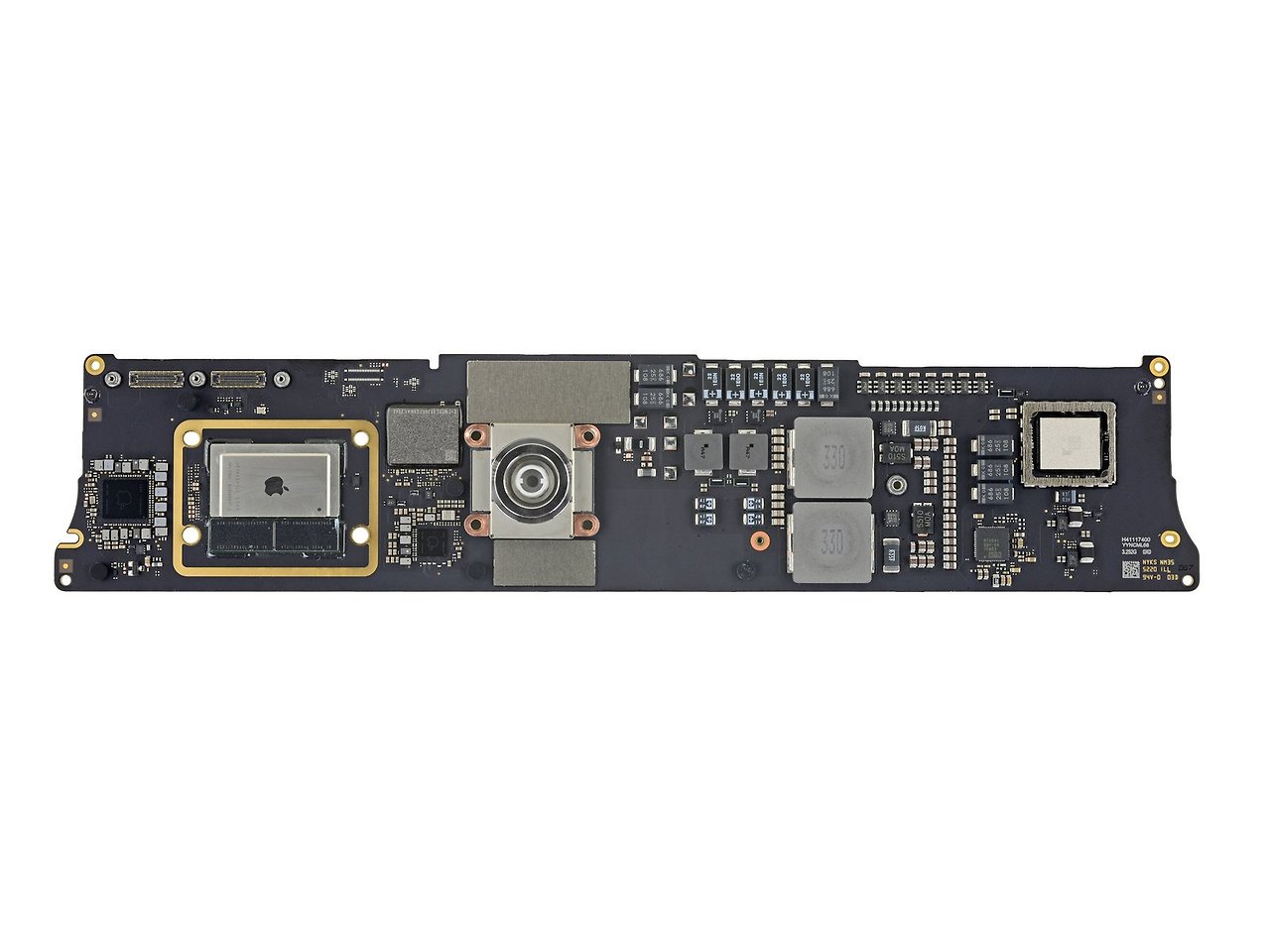

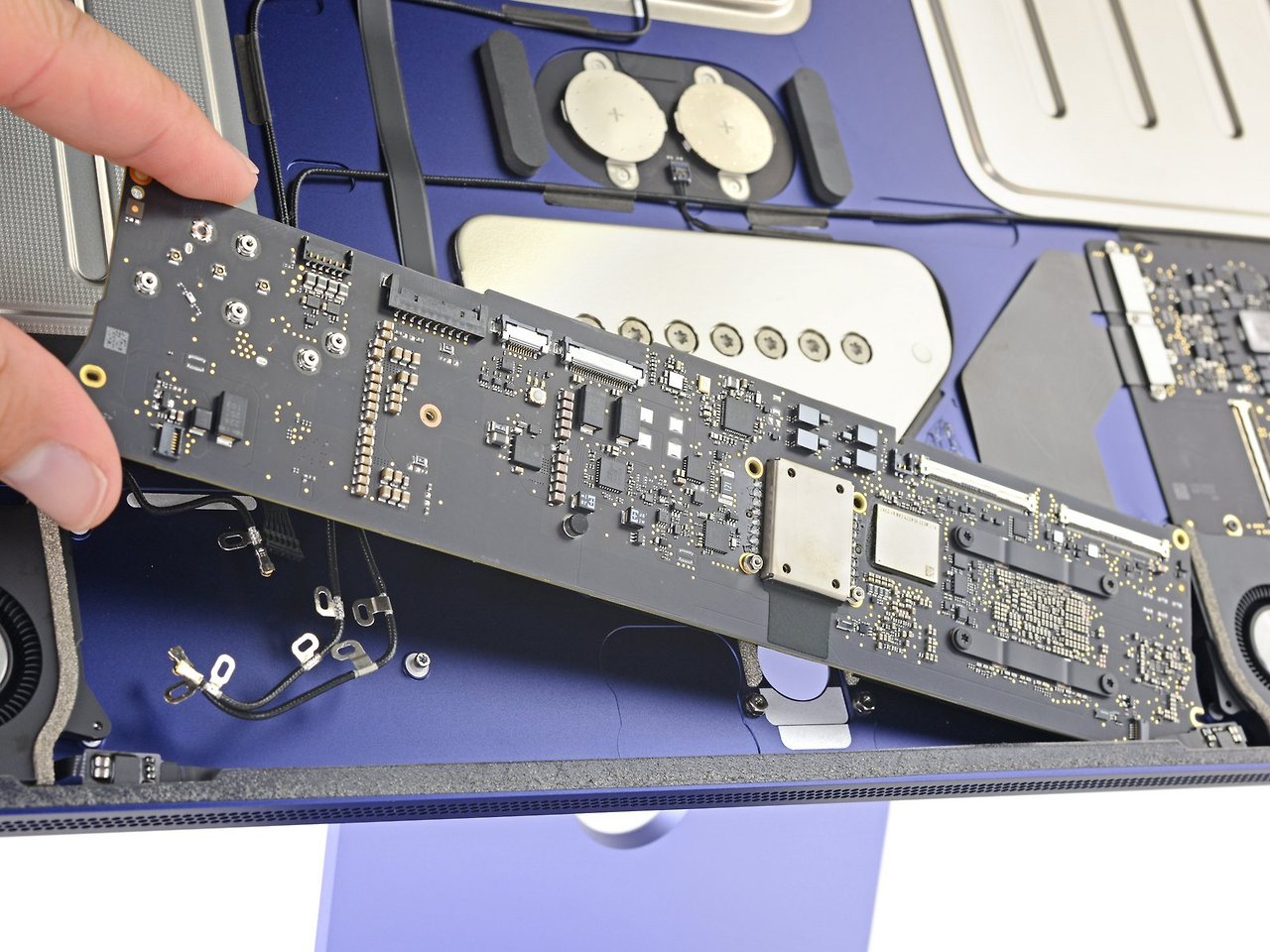

메인로직 보드

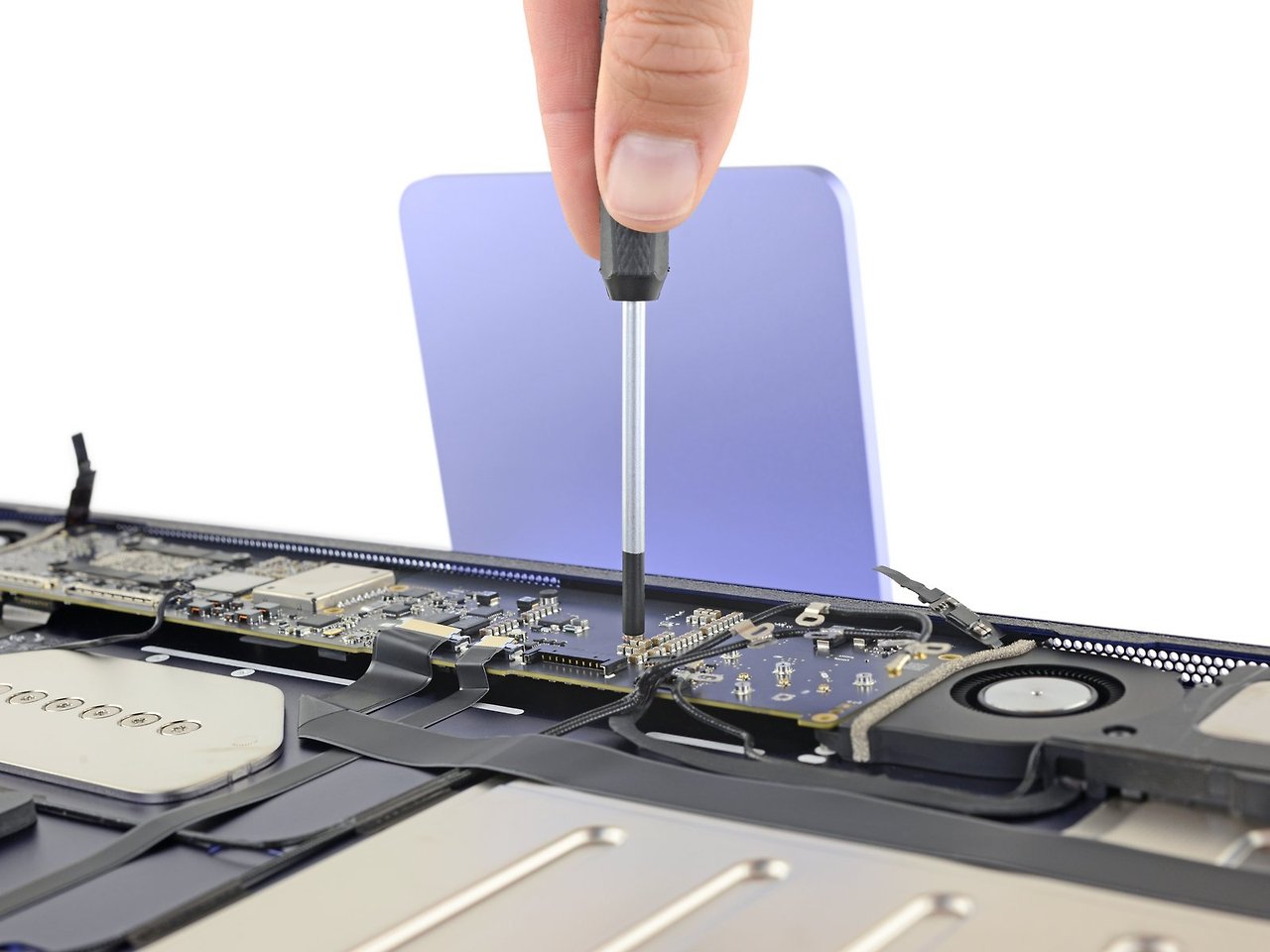

로직 보드 고정 나사를 제거하면 작은 크기의 메인로직 보드를 볼 수 있습니다. 로직 보드는 M1 MacBook Air와 유사한 크기로 냉각을 위한 히트싱크와 2개의 냉각팬이 장착되어 있습니다.

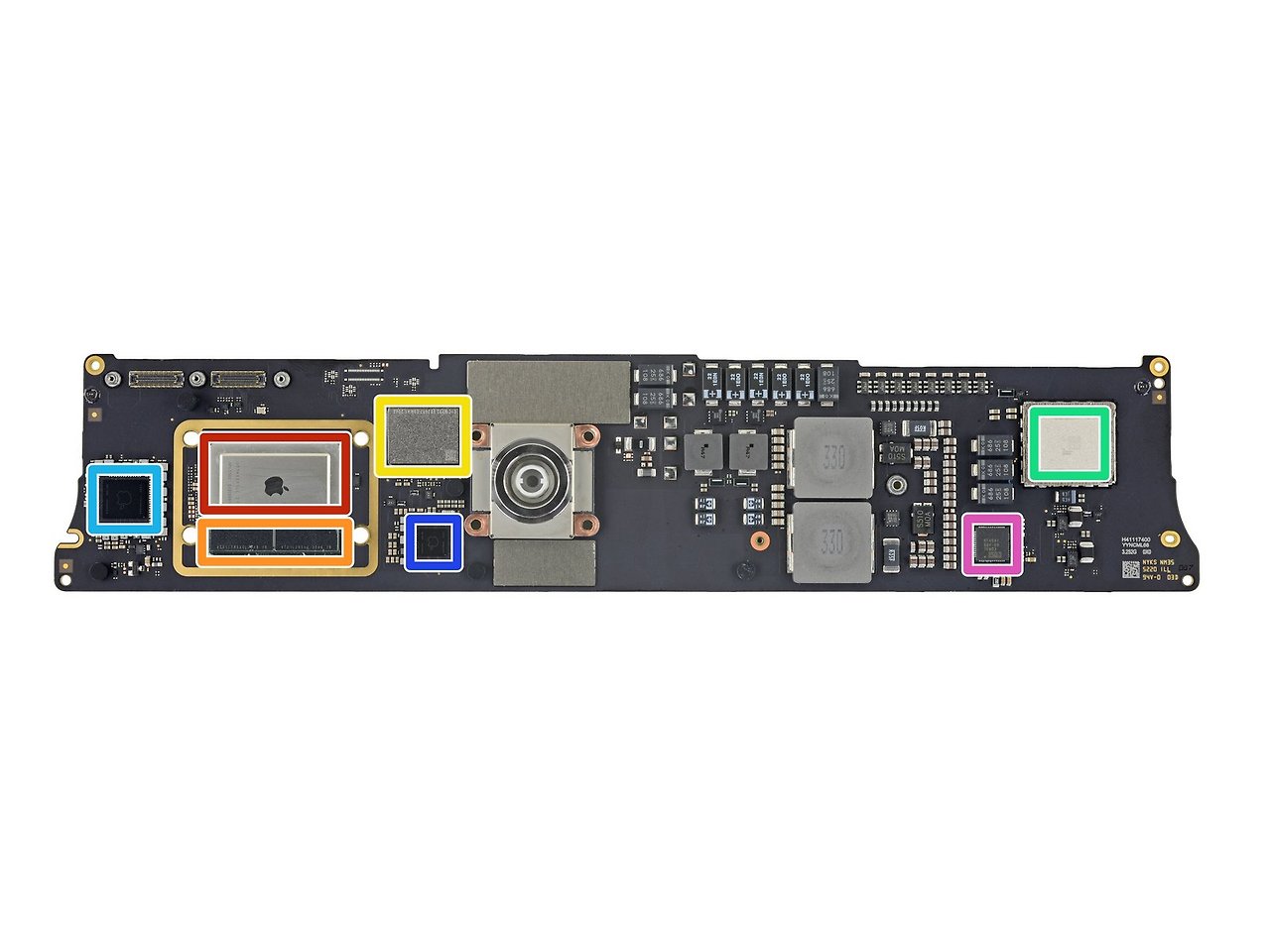

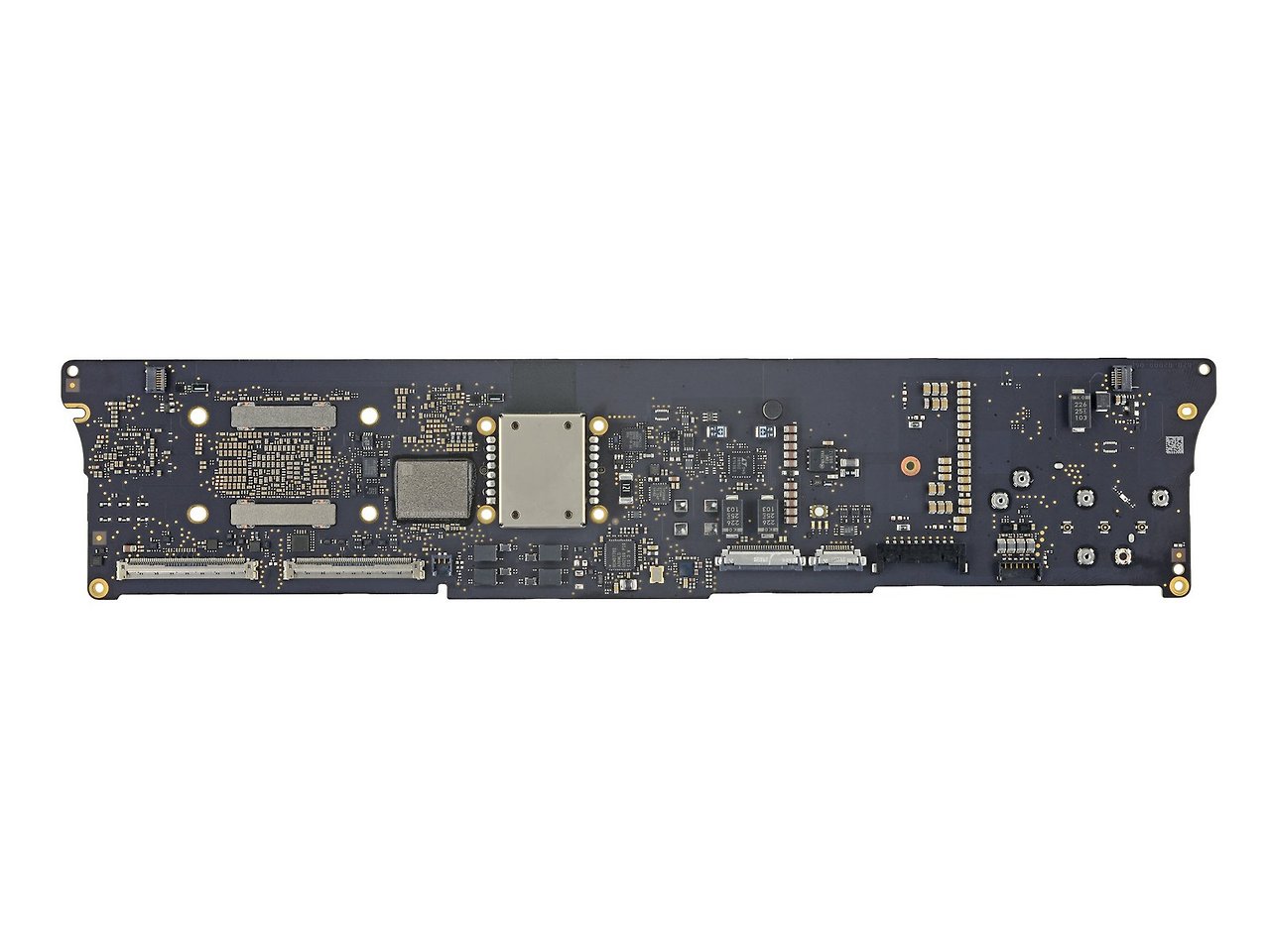

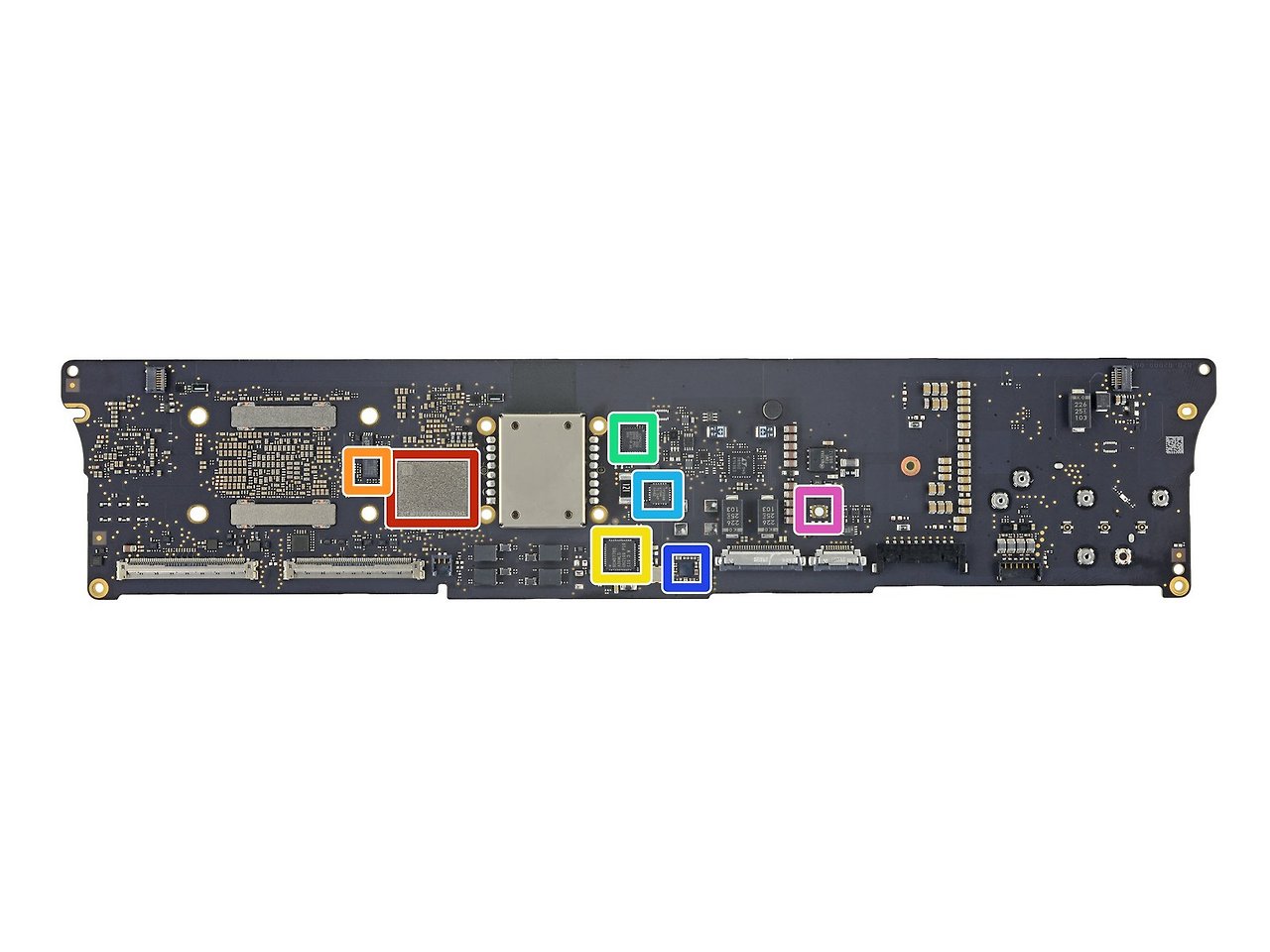

메인로직 보드 후면 칩 부품 상세정보
빨간색 : Apple APL1102/339S00817 64비트 M1 8코어 SoC 칩 시스템
주황색 : SK하이닉스 H9HCNNNNCRMMMGR-NEH 8GB(2 x 4GB) LPDDR4 메모리
노란색 : 키오샤 KICM225VE4779 128GB NAND 플래시 스토리지
청록색 : 무라타 339S00763 Wi-Fi/블루투스 모듈
하늘색 : Apple APL1096/343S00474 전원관리 IC
파란색 : Apple APL1097/343S00475 전원관리 IC
핑크색 : Richtek RT4541GQV 전원관리 IC
메인로직 보드 전면 칩 부품 상세정보
빨간색 : 키오샤 KICM225VE4779 128GB NAND 플래시 스토리지
주황색 : MX25U6472F 64MB 시리얼 NOR 플래시 메모리
노란색 : Broadcom BCM57762 이더넷 컨트롤러
청록색 : 인피니온(구 사이프레스 반도체) CYPDC1185B2-32LQSXQ USB-C 케이블 컨트롤러
하늘색 : 텍사스 인스트루먼트 TPS259827부하 전류 모니터링 15A eFuse
파란색 : 코덱 Cirrus Logic CS42L83A 오디오 모듈

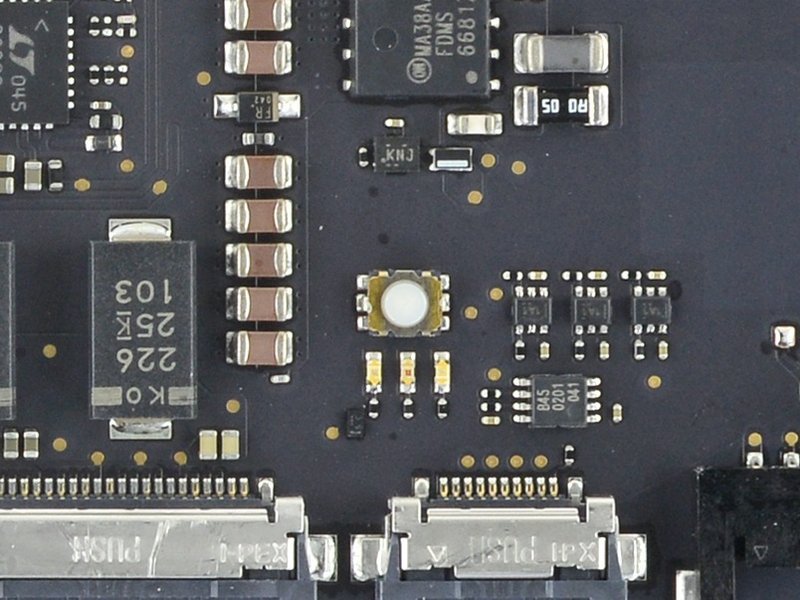

핑크색 : 진단 버튼 3개의 LED 반응
진단 버튼 3개의 LED 반응

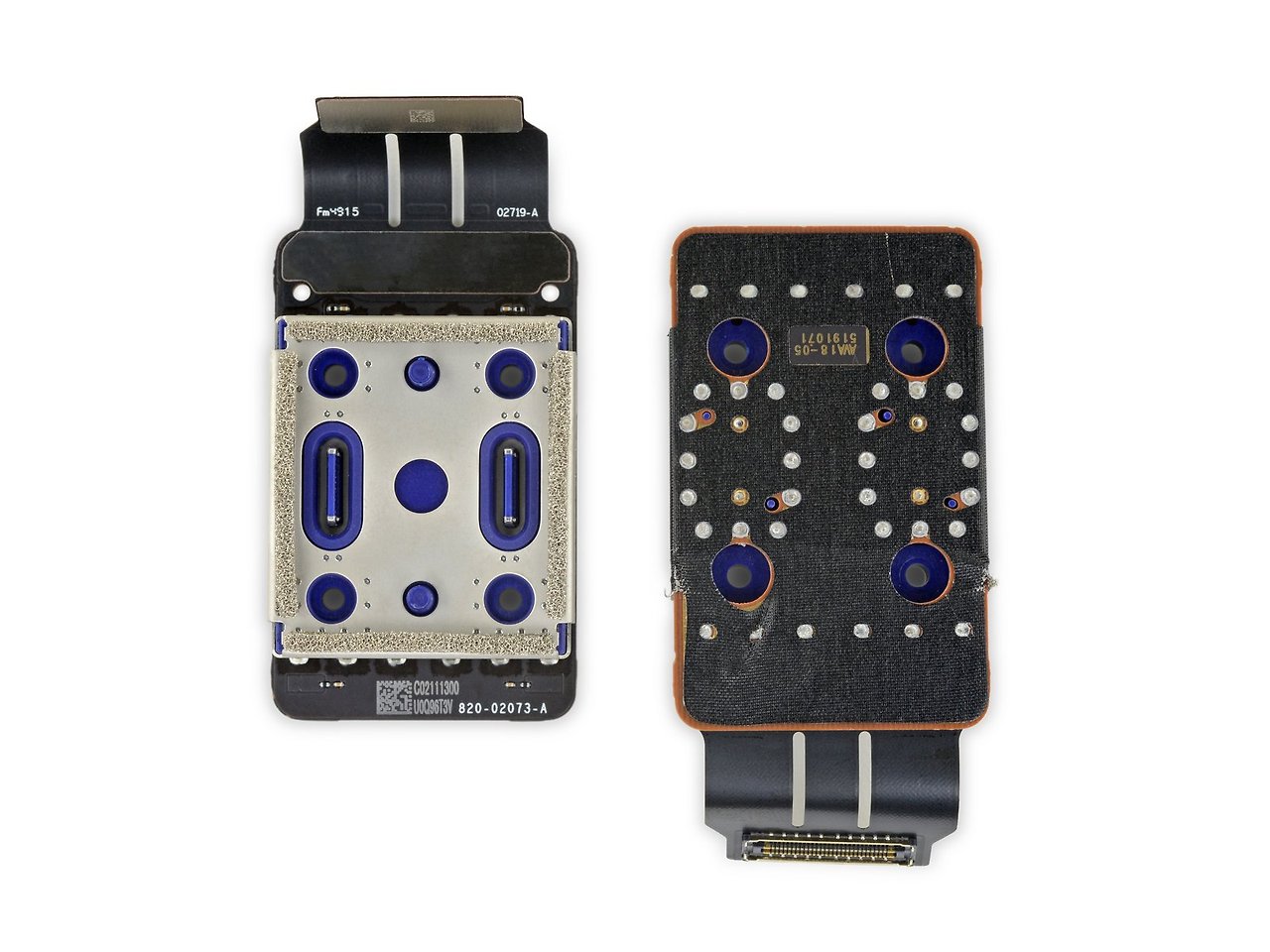

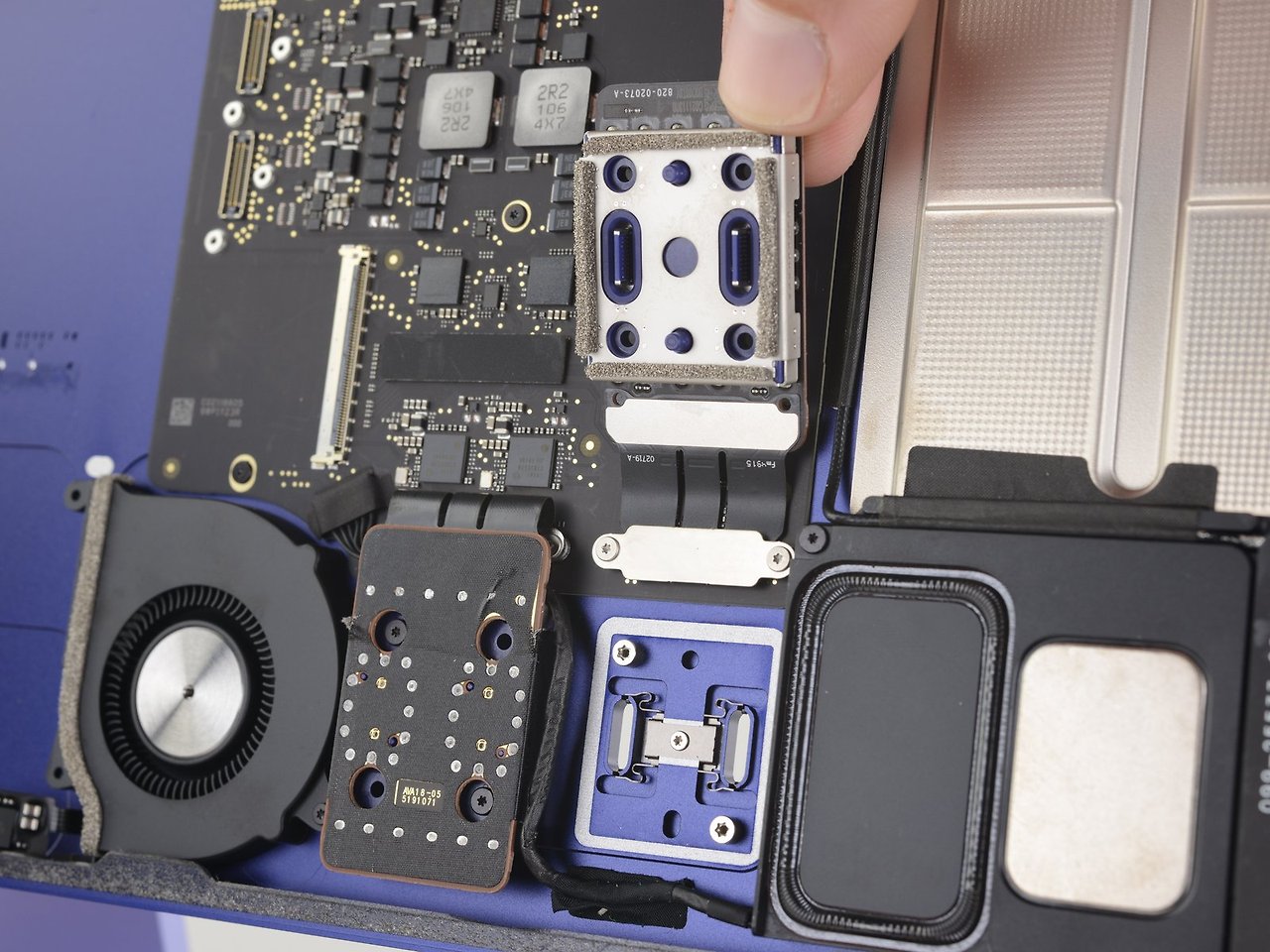

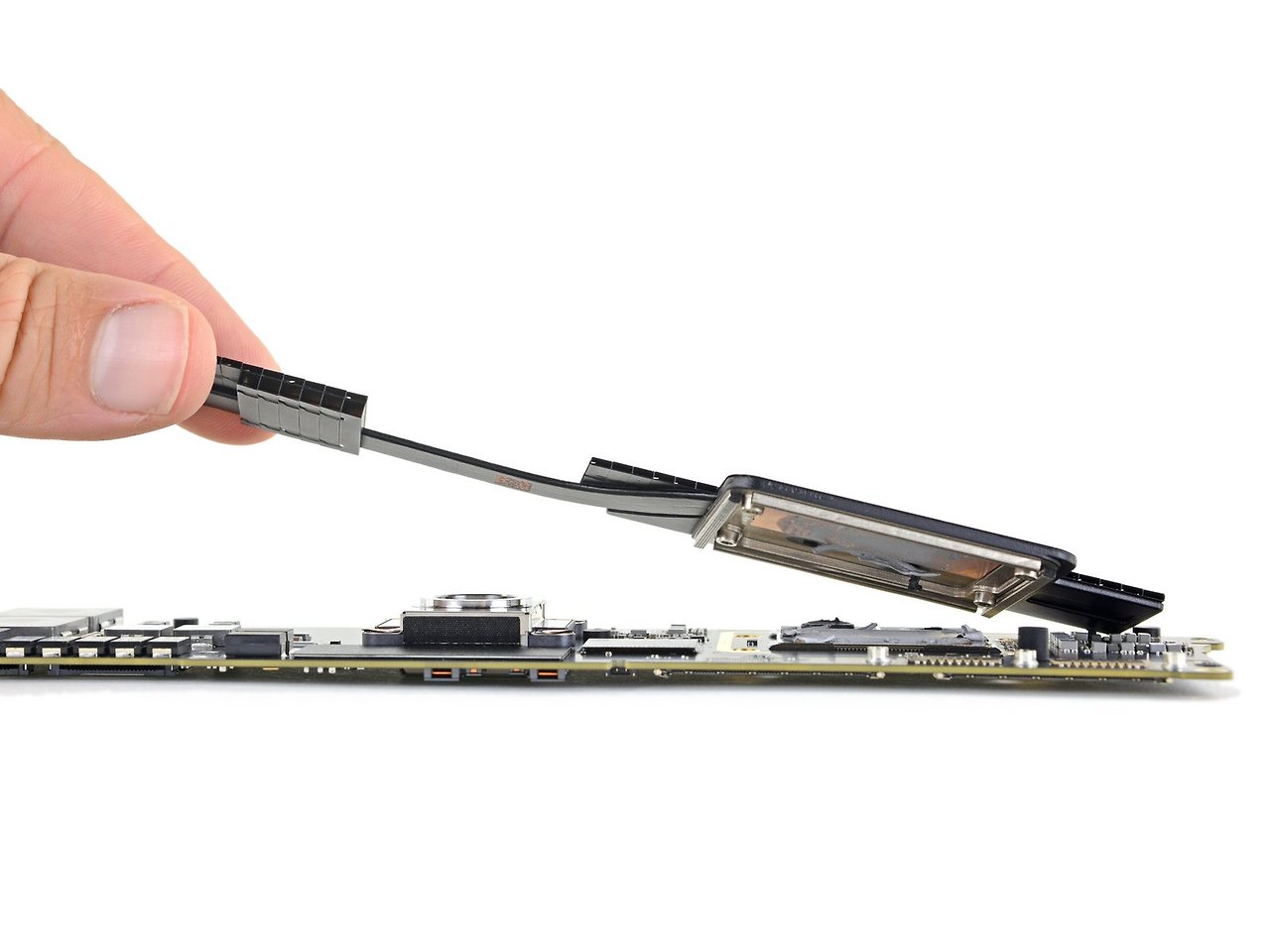

Thunderbolt 4 포트
메인 보드와 연결되는 Thunderbolt 4 포트 부품으로 본체 색상의 조화를 위해 분리된 별도의 부품으로 연결됩니다. 고장률이 높은 연결 포트의 쉬운 교체 수리와 색조화를 위해 작은 부품에도 신경을 쓴 모습입니다.

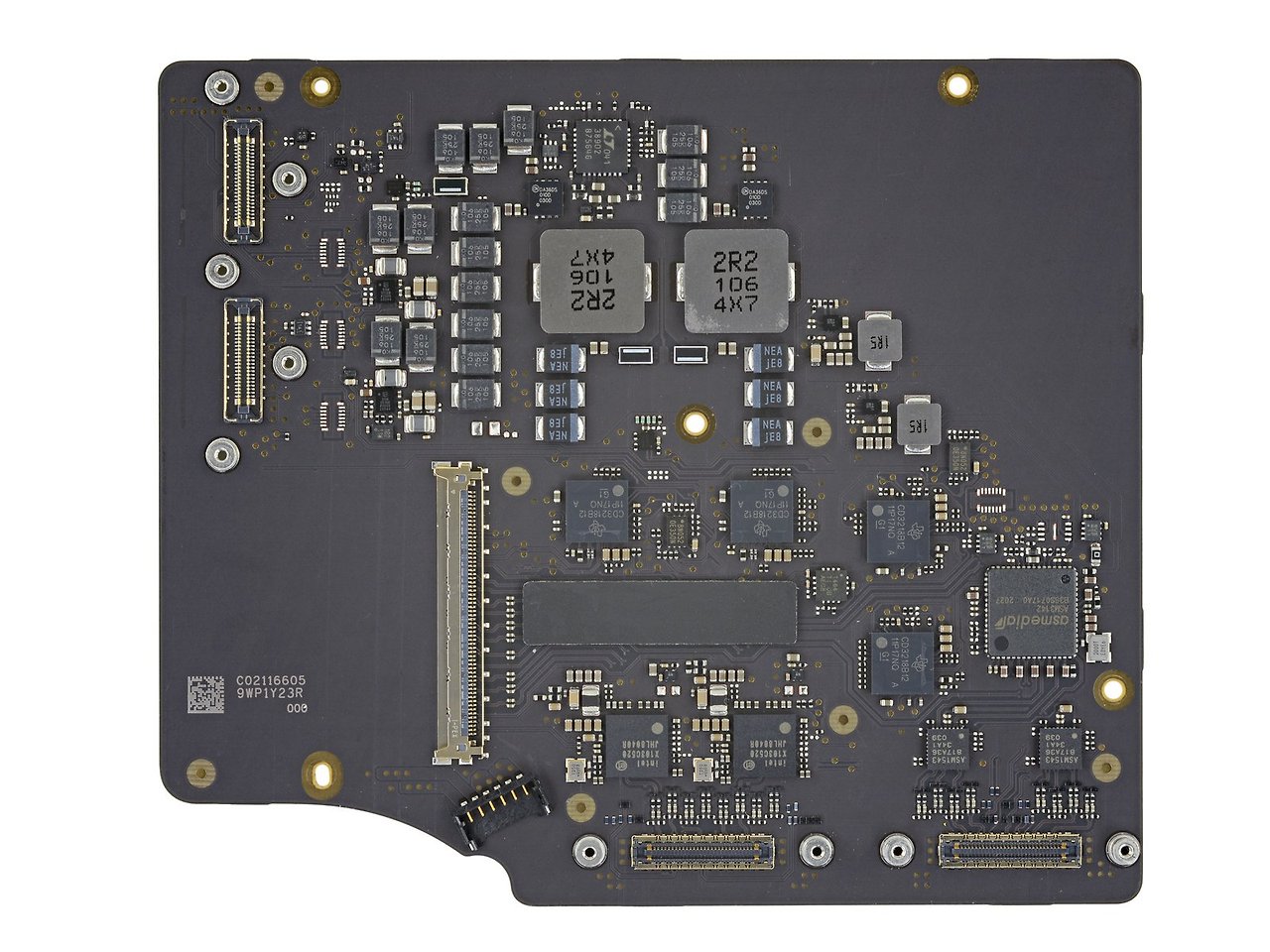

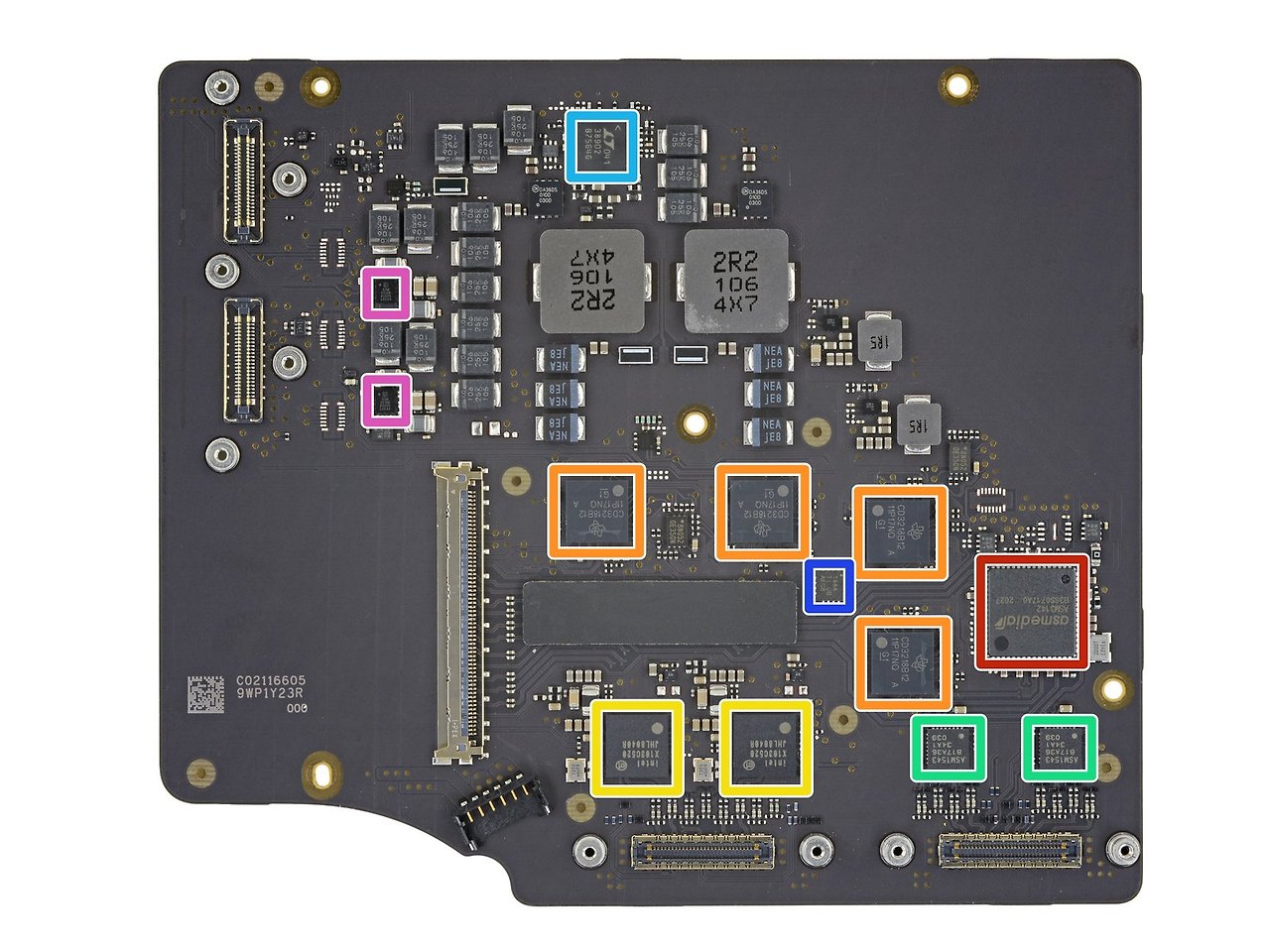

커넥트 연결보드 칩 부품
빨간색 : ASMedia ASM3142 PCIe-to-USB 3.1 Gen 2 컨트롤러
주황색 : Texas Instruments CD3218B12 USB-C 포트/전원 공급 컨트롤러
노란색 : Intel JHL8040R Thunderbolt 4 컨트롤러
청록색 : USB-C 3.1 호환 ASMedia ASM1543 10Gbps 4:2 mux 스위치
하늘색 : 아날로그 장치 LTC3890-2 동기식 스텝다운 컨버터
파란색 : 텍사스 인스트루먼트 TMP464 5채널 온도 센서
핑크색 : 아날로그 장치 SSM3515B 31와트 오디오 앰프

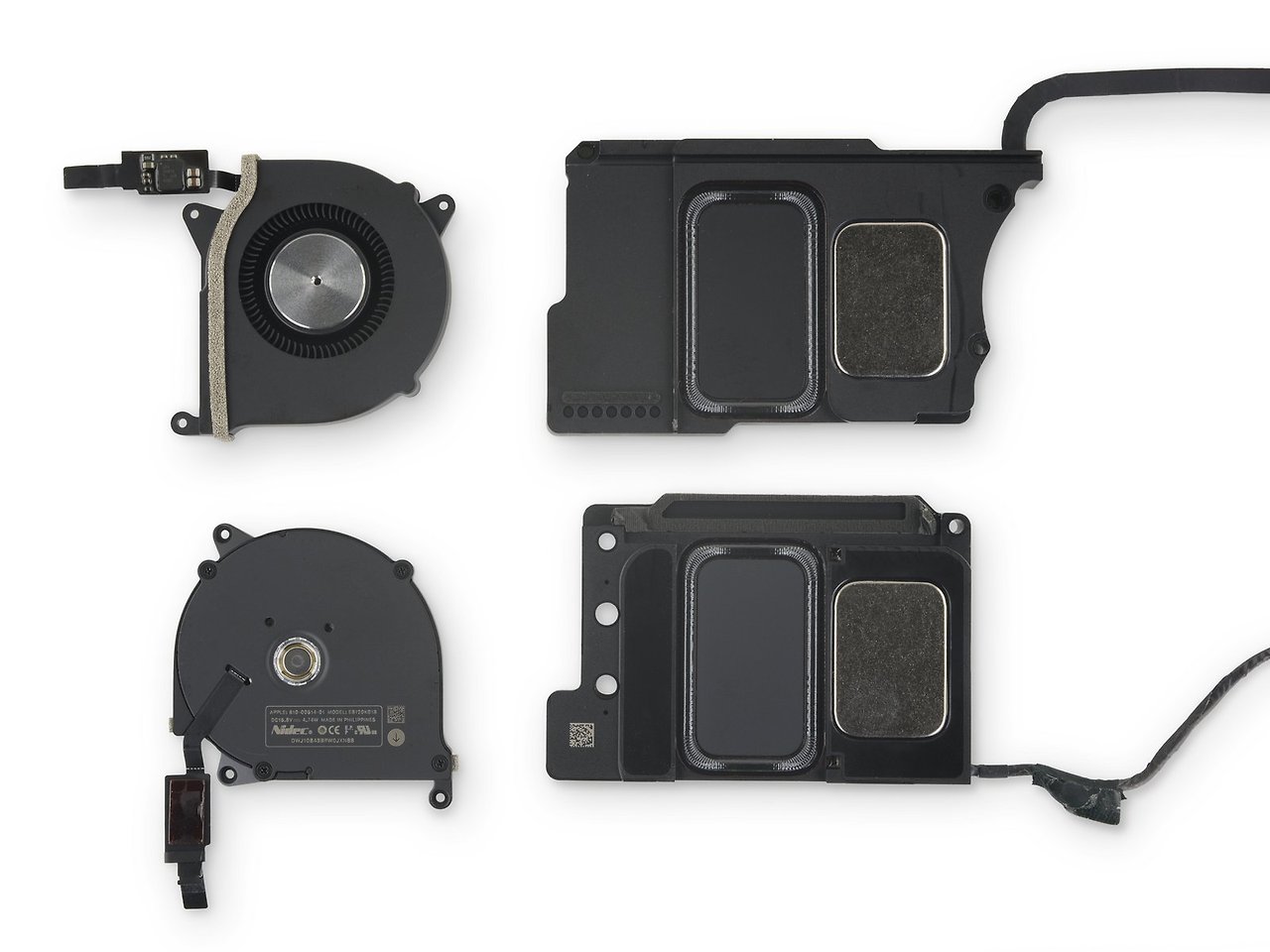

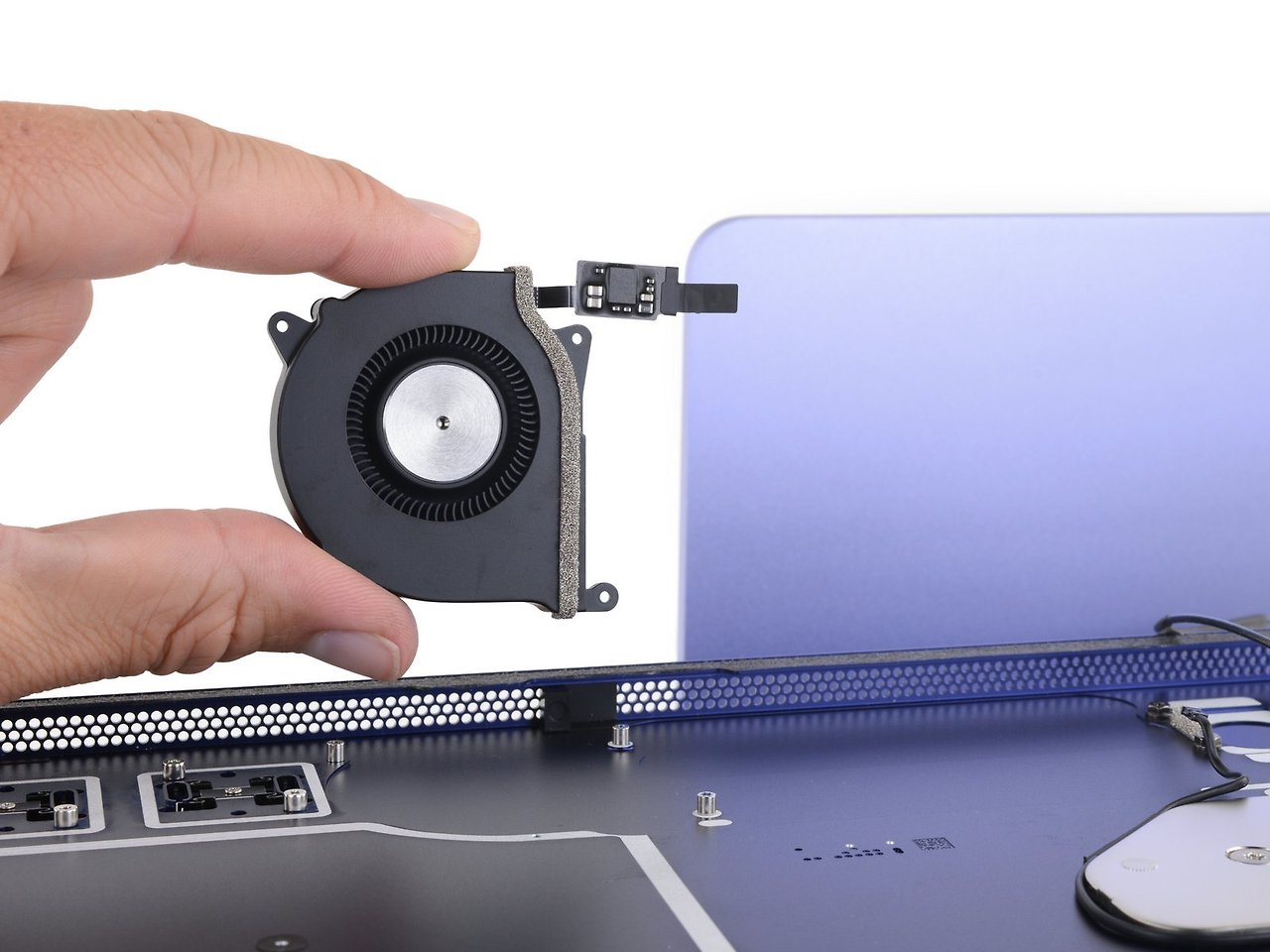

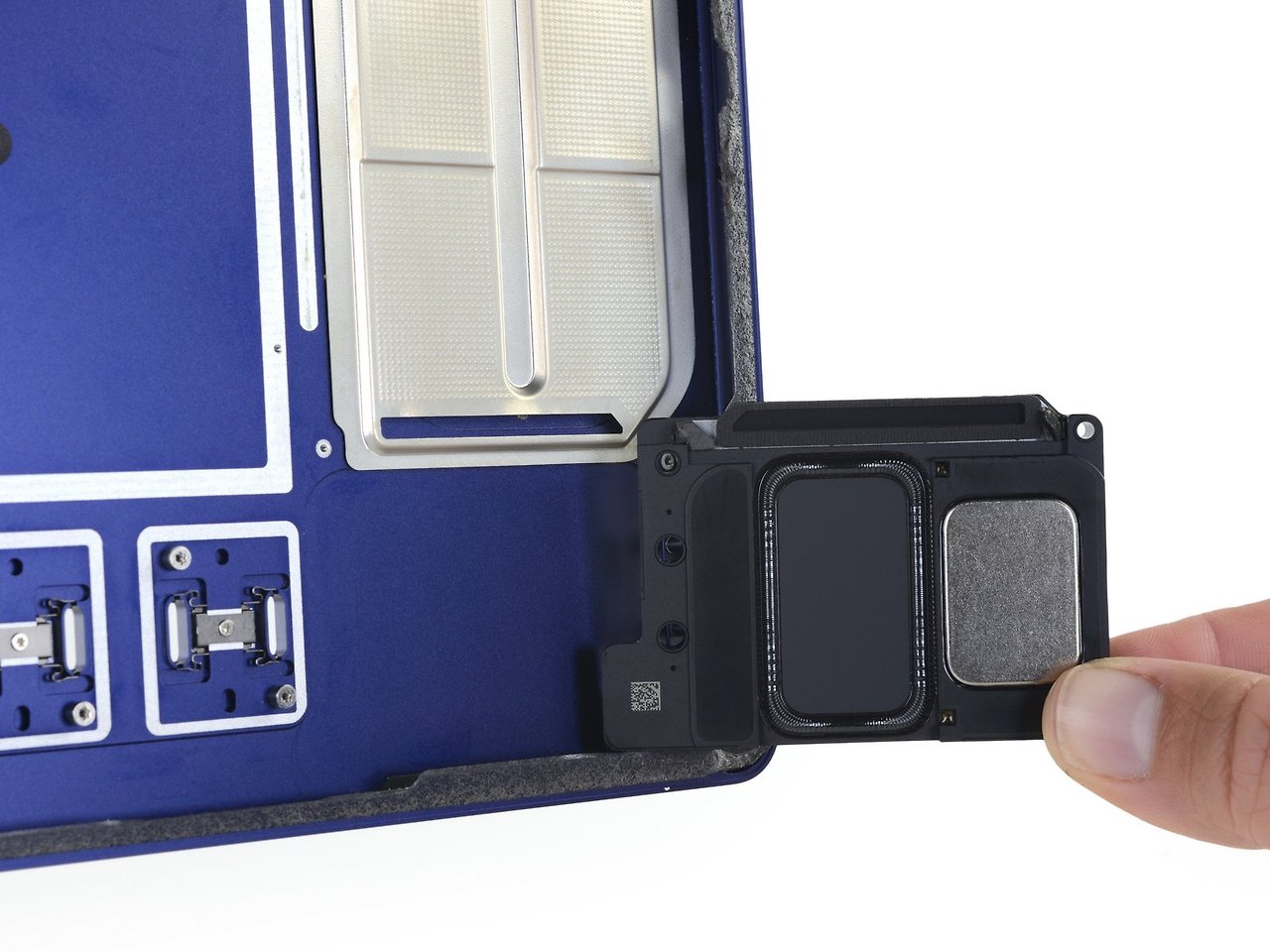

스피커 쿨링팬 모듈
Dolby Atmos를 지원하는 풍부한 사운드를 내기 위해 뒷면 금속판이 공기 주머니 역할을 합니다. 이를 통해 작은 크기임에도 큰 소리를 낼 수 있도록 해줍니다. 분해된 모델은 상위 모델로 2개의 쿨링팬이 장착되어 있고 기본형 모델에는 1개의 팬으로 작동한다고 합니다.

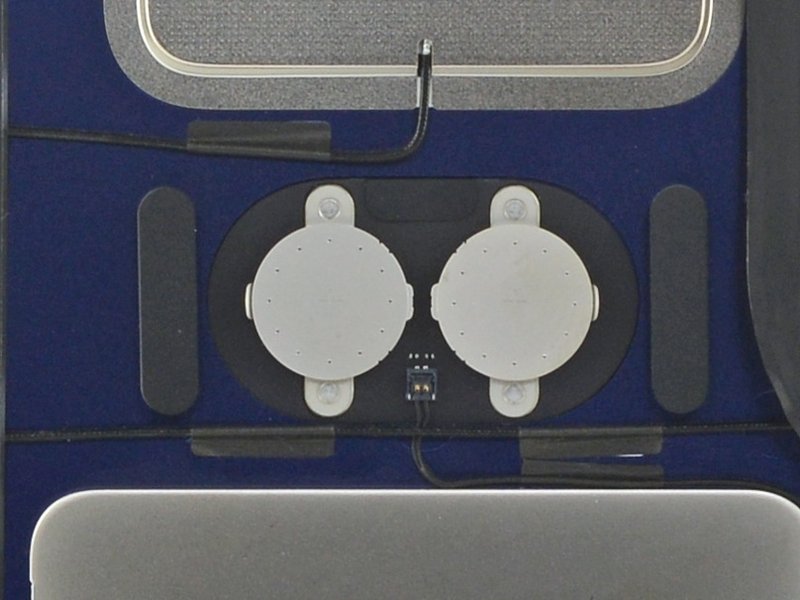

CMOS 배터리 보드

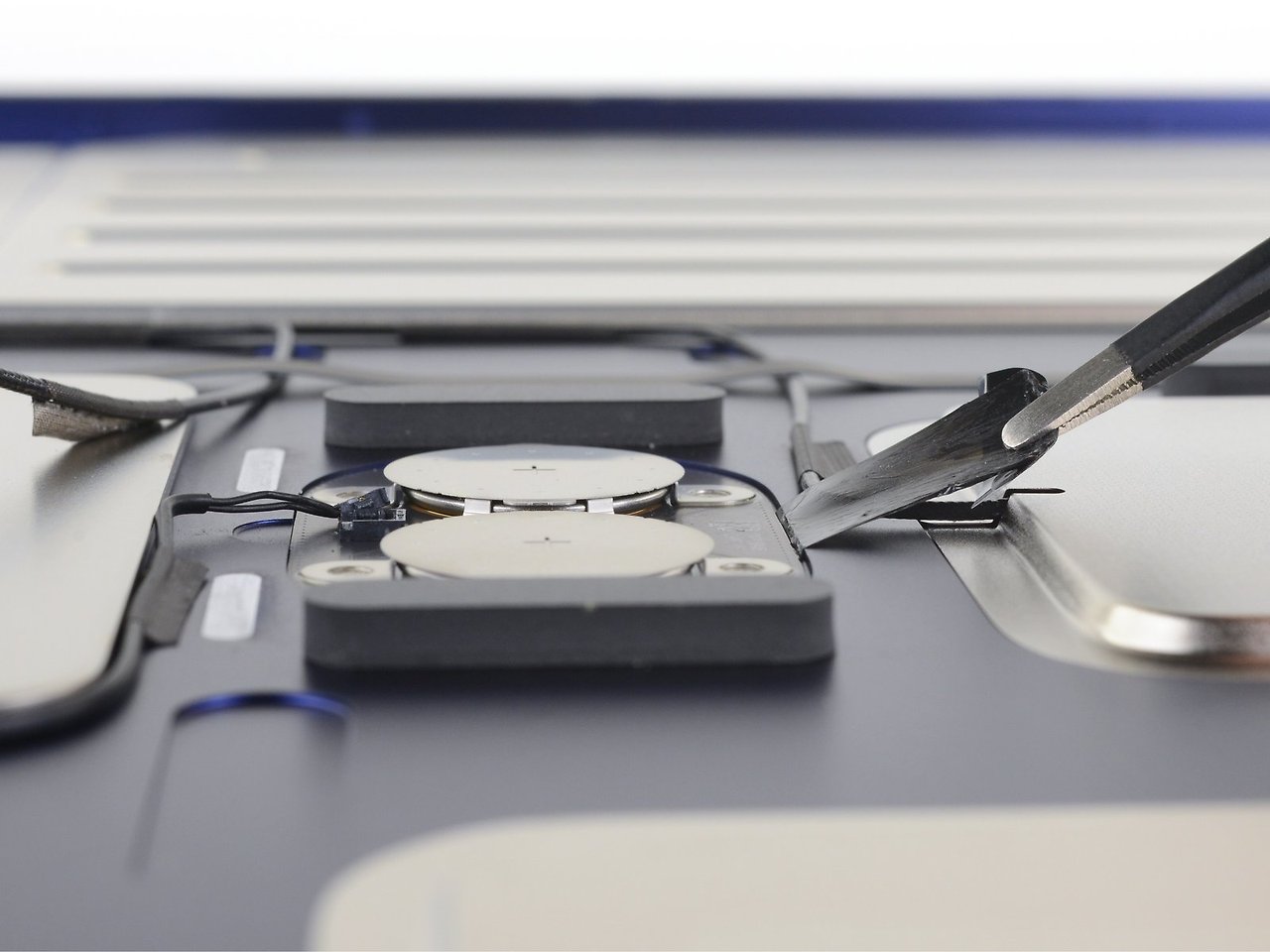

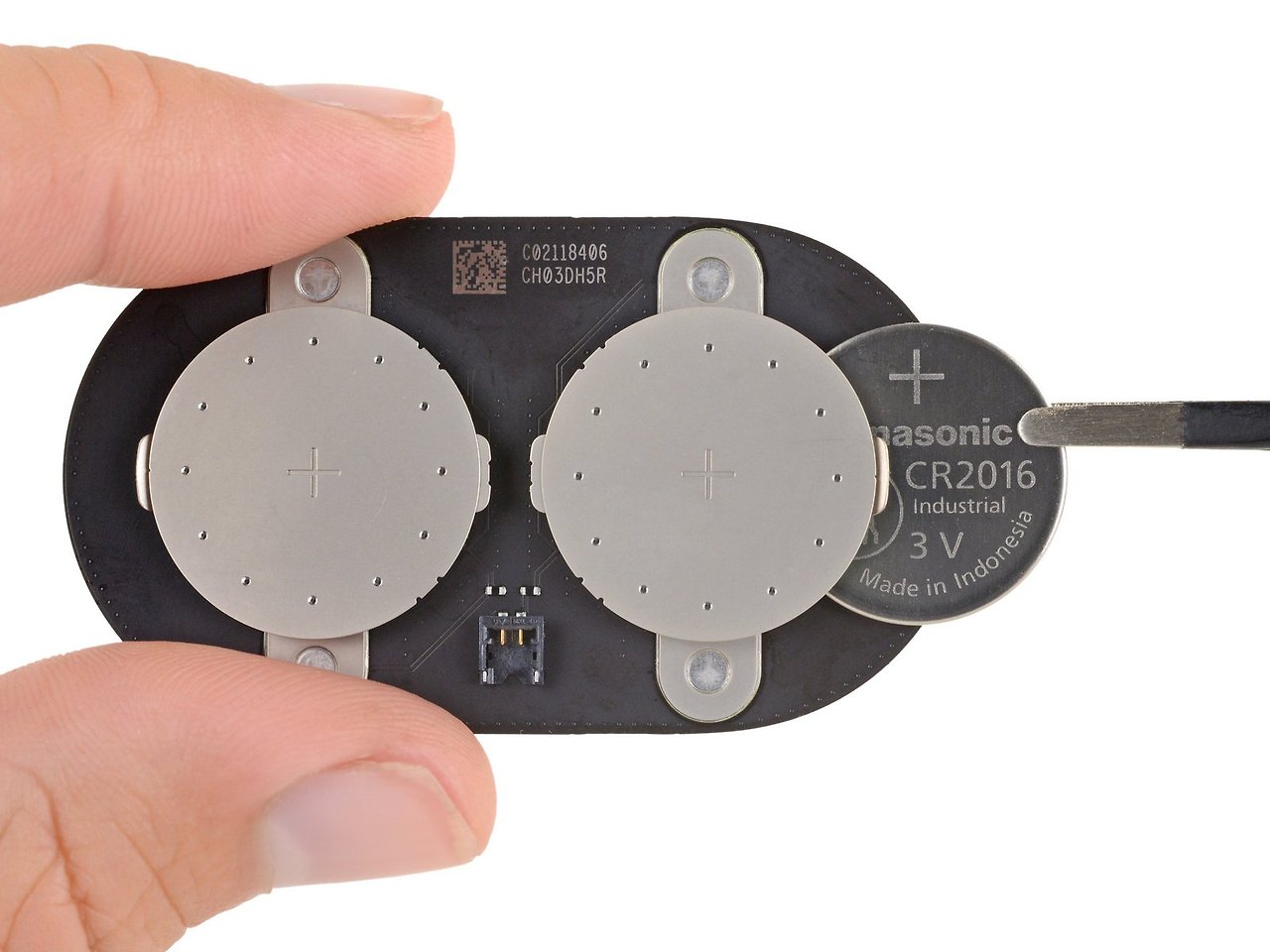

배터리 보드에는 CR2016 배터리 2개가 장착되어 3V의 출력을 내보내고 있습니다. 대부분의 경우 CR2032 배터리를 사용하지만 앎은 아이맥의 설계를 위해 그보다 앎은 CR2016 배터리를 사용한 것 같습니다. 배터리 보드를 분리하기 위해서는 iPhone의 배터리 분리 처럼 접착 테이프를 제거하여 분리합니다.
참고, CR배터리 숫자의미(CR+지름mm+두께mm) CMOS 배터리의 기능은 전원 연결 없이 기기의 설정이나 시간 등의 정보를 기억하기 위해 전력을 공급합니다.

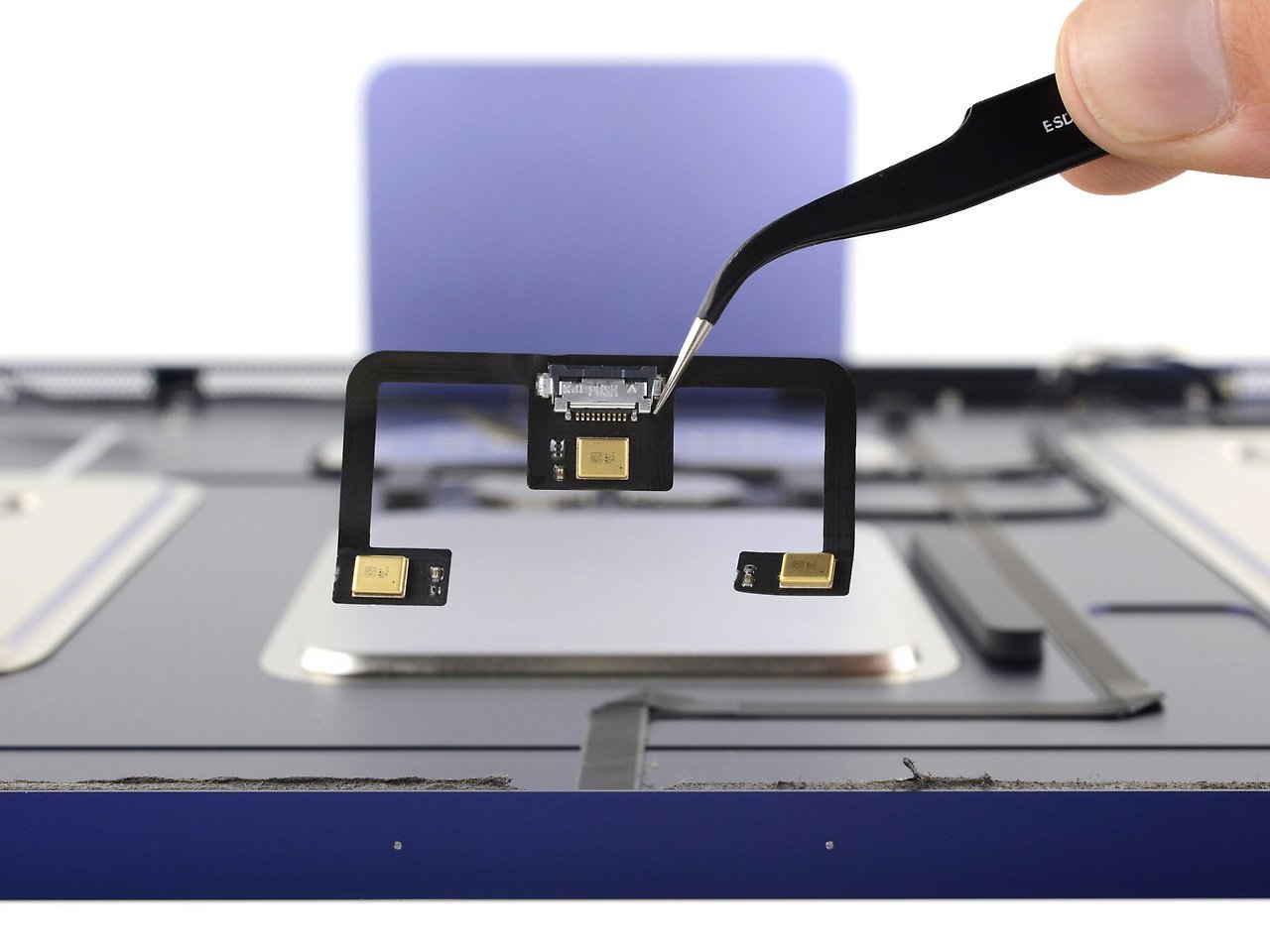

각종 케이블

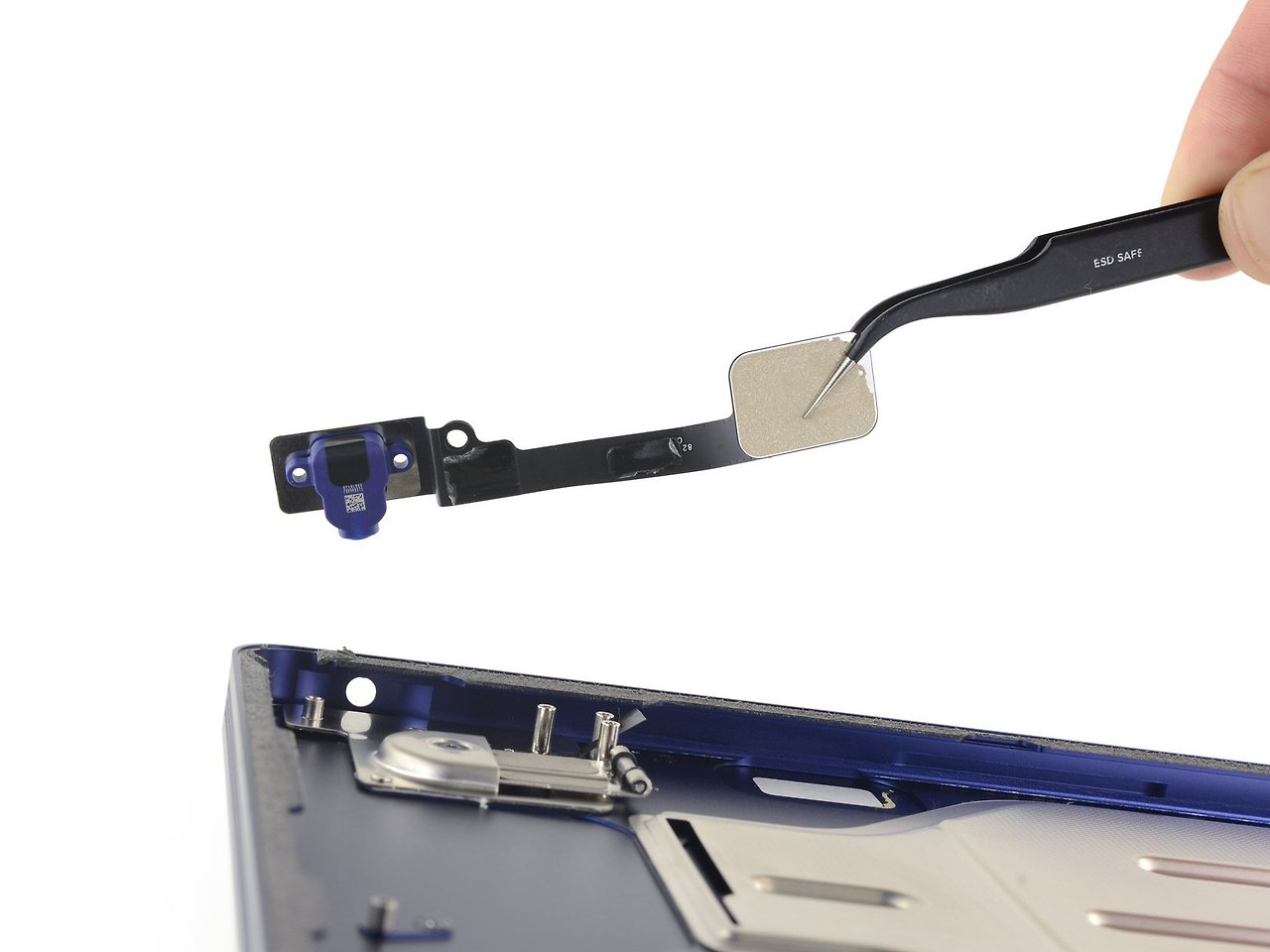

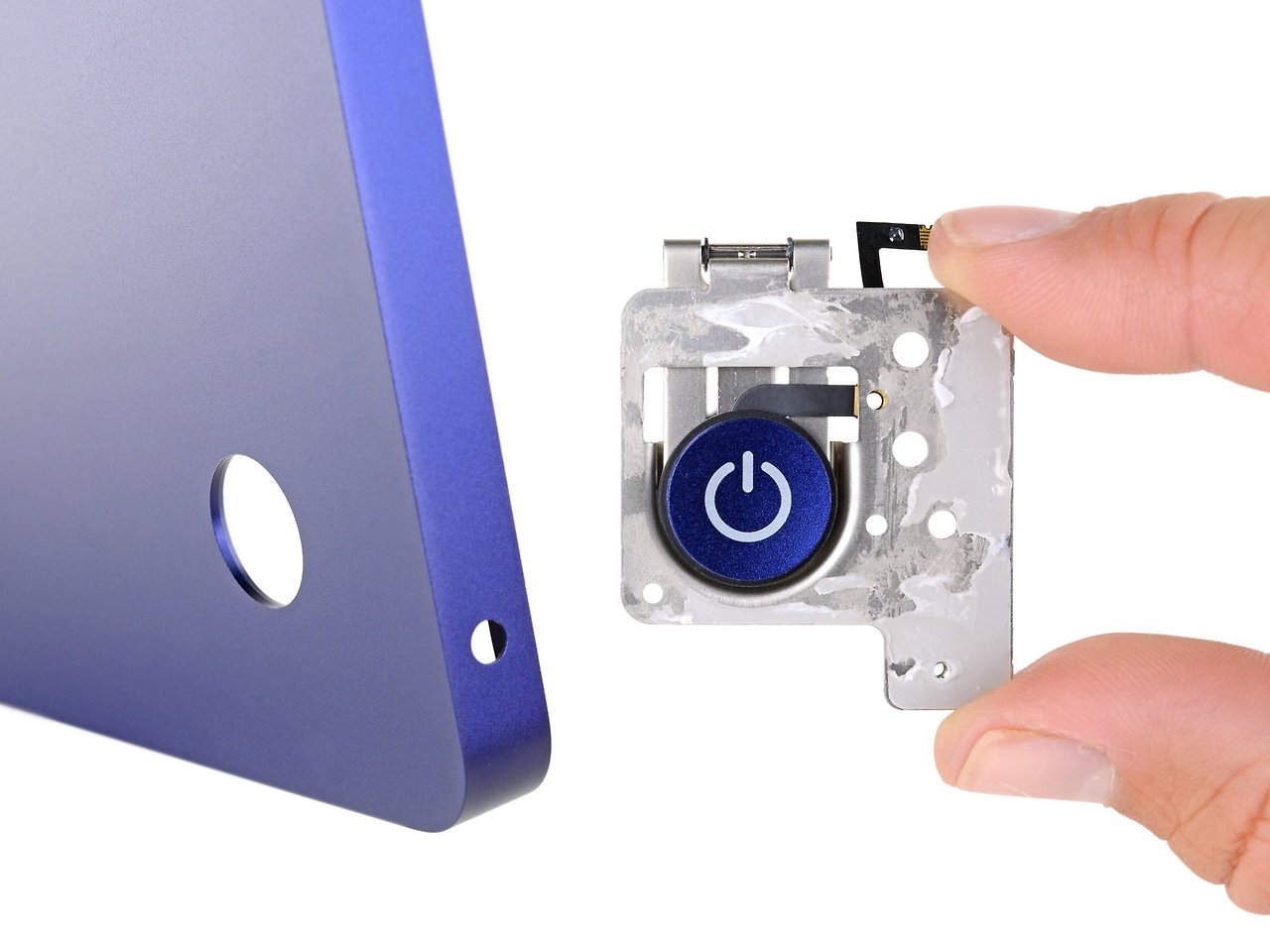

본체와 동일한 색상의 3.5mm 헤드폰 잭 케이블과 전원 버튼, 상단의 스튜디오급의 3마이크 어레이 케이블을 장착하고 있습니다.
본체 하우징 모니터

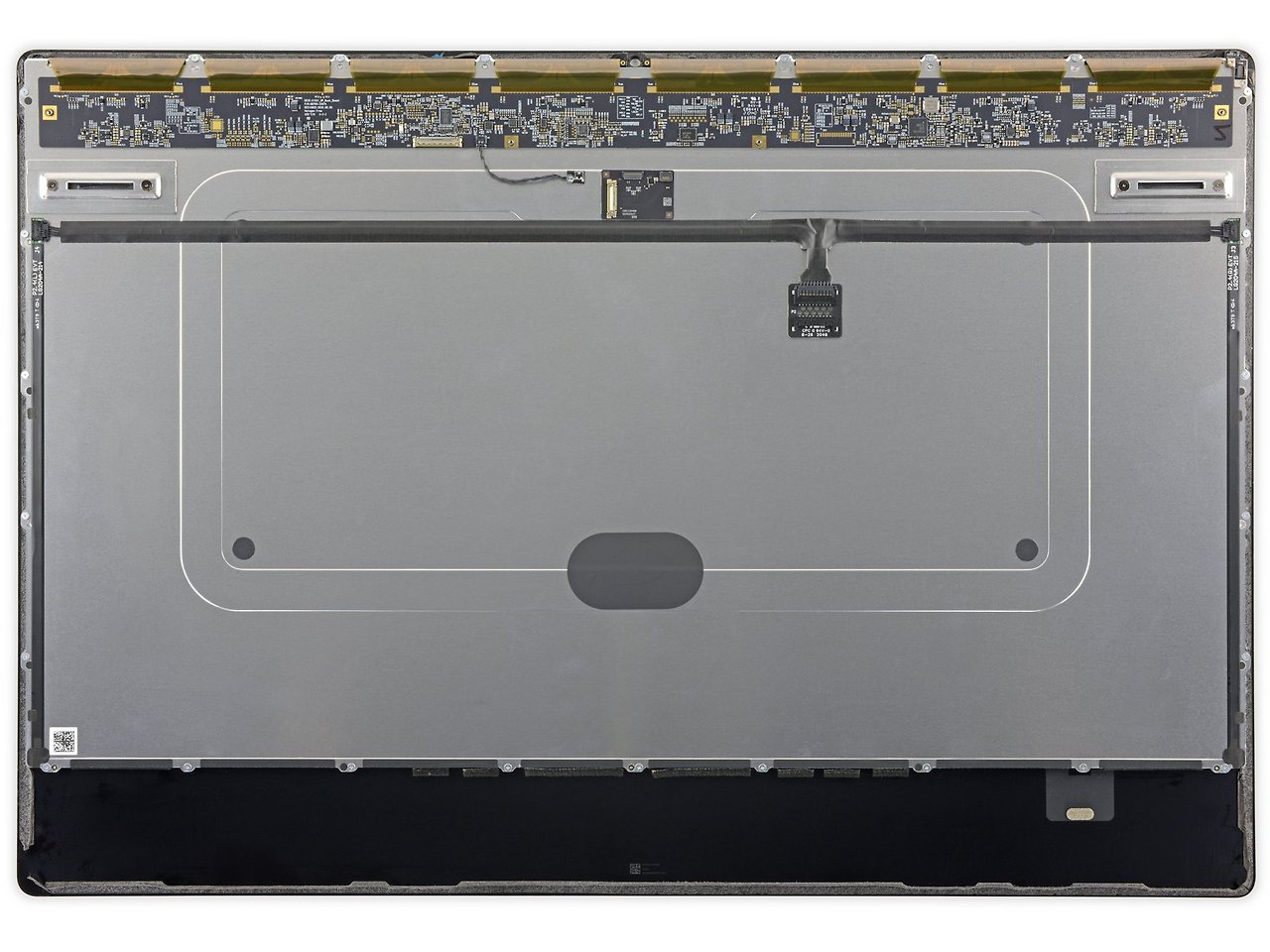

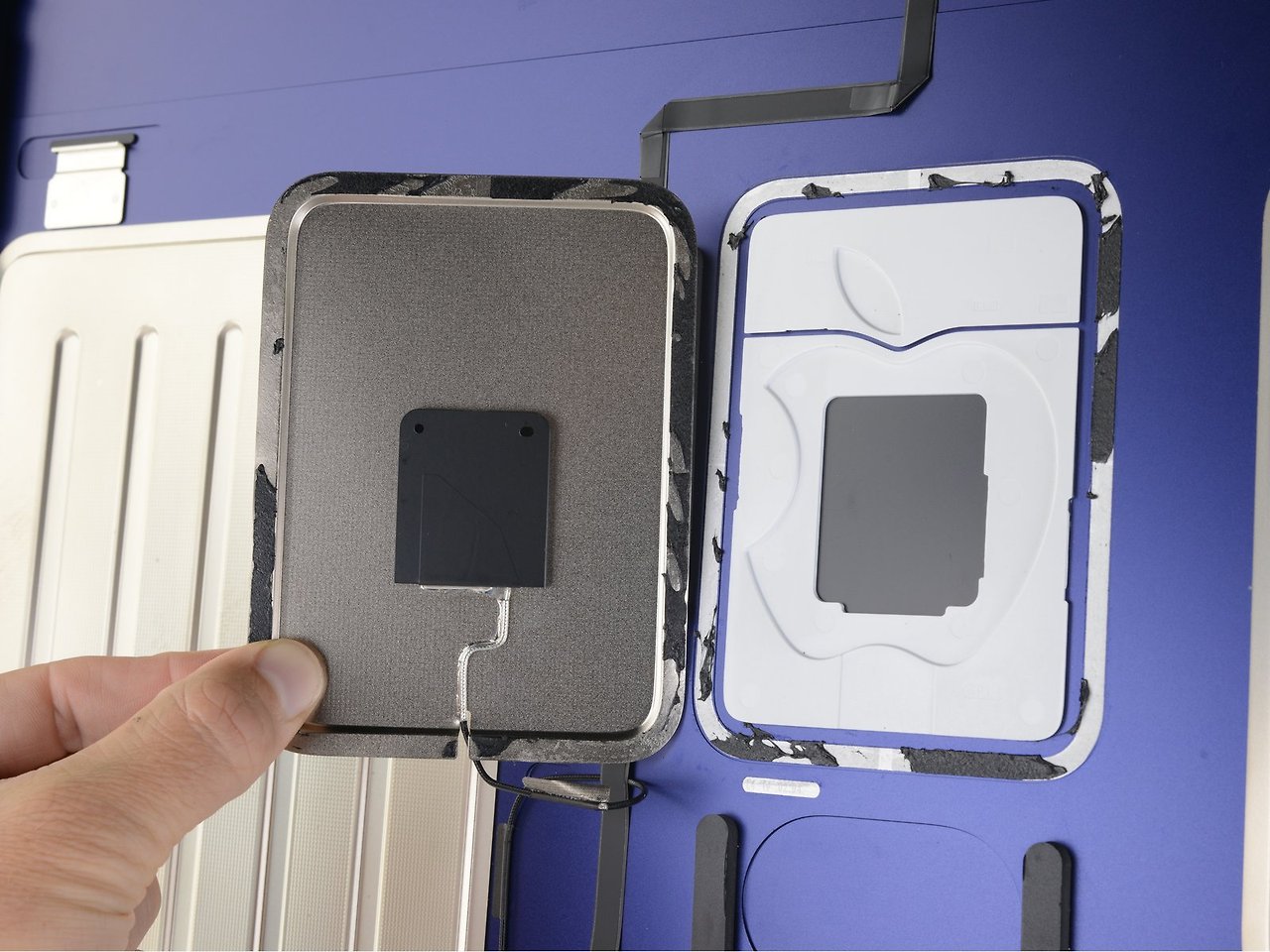

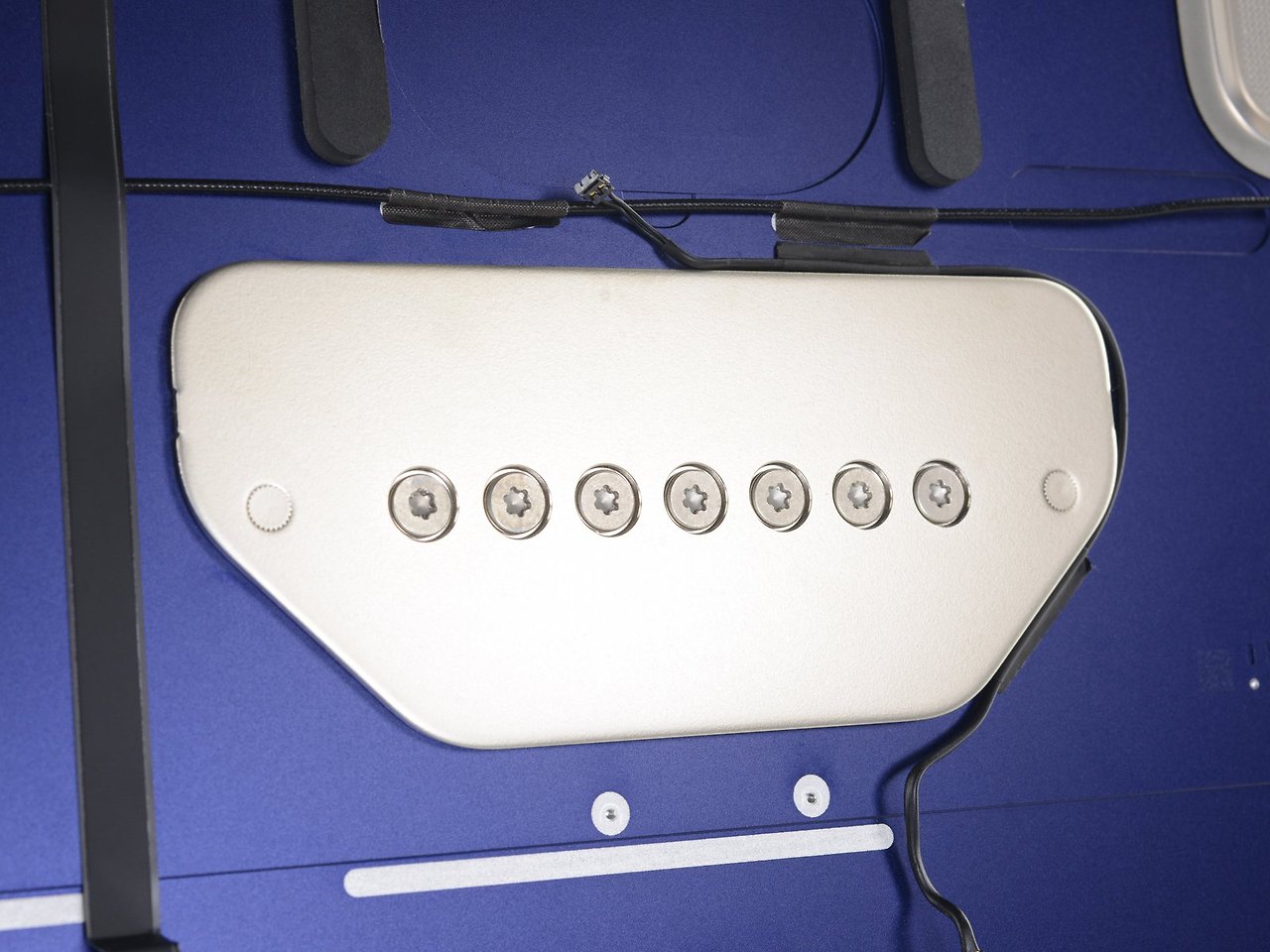

뒷면 애플 로고에 위치한 안테나 모듈과 받침대와 연결되는 힌지 부속품의 모습입니다. 양면 테이프로 고정되는 액정 디스플레이 패널의 모습을 볼 수 있는데 제조사 로고는 없지만 LG디스플레이가 공급한 것으로 보입니다.

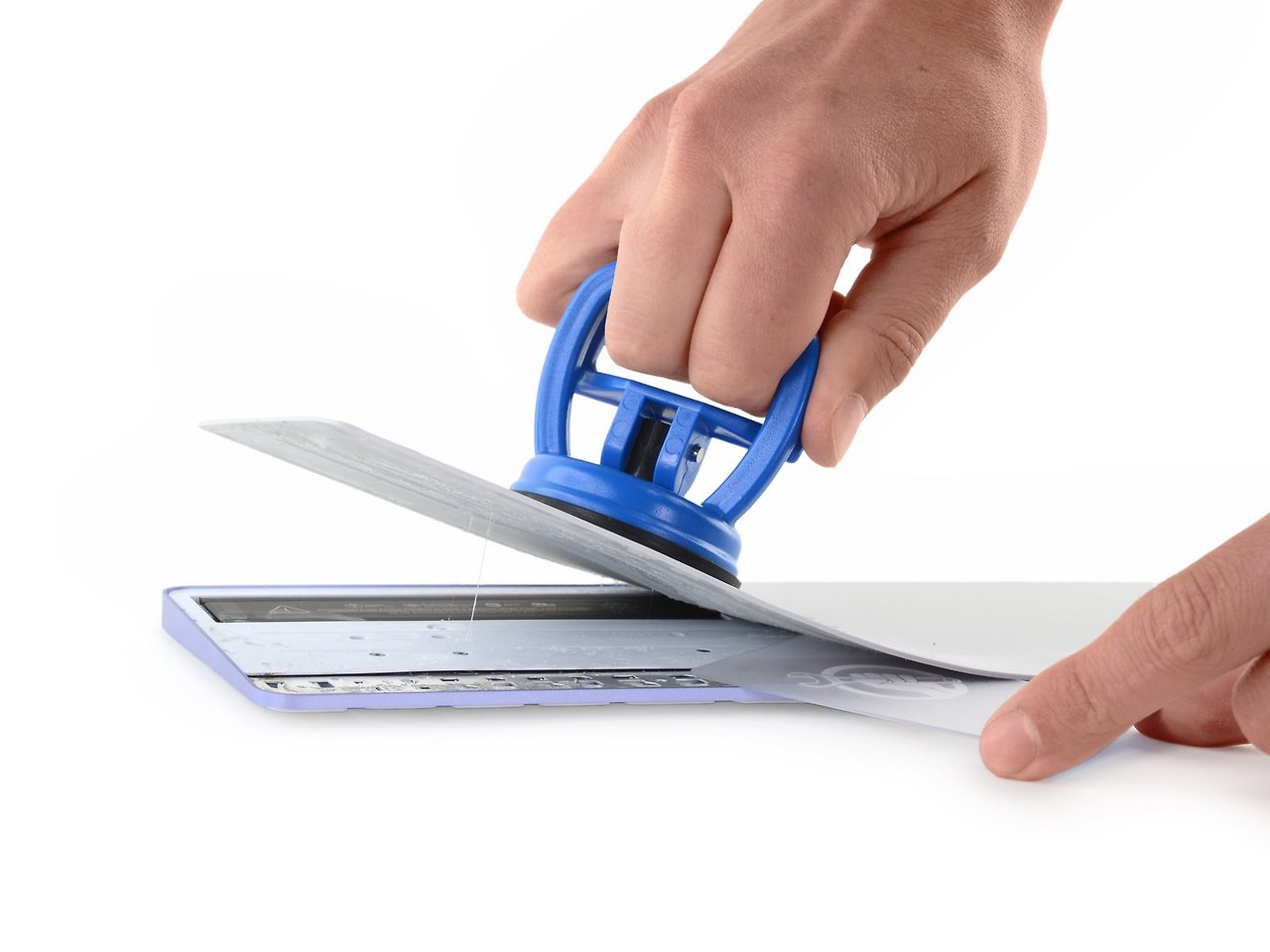

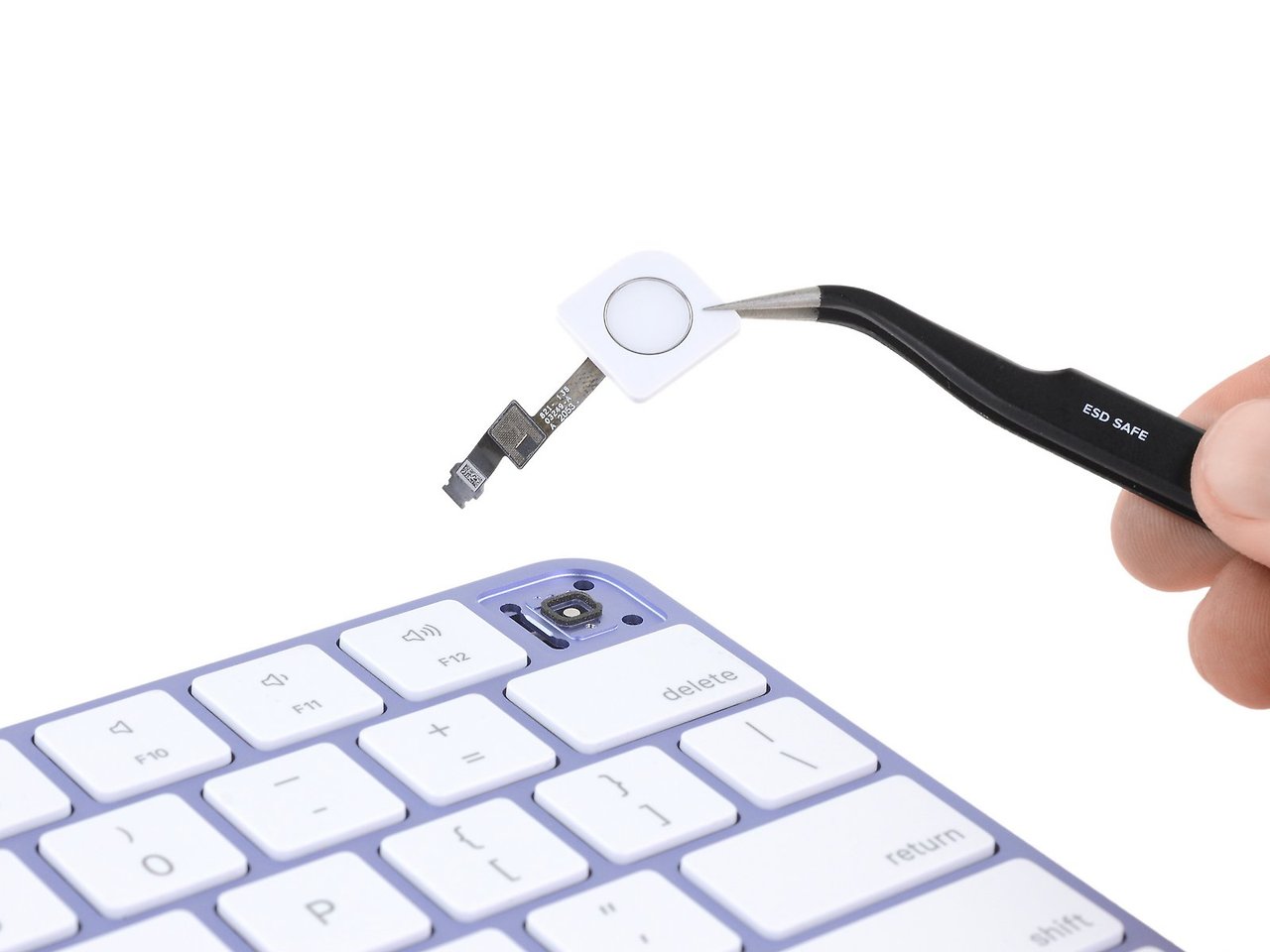

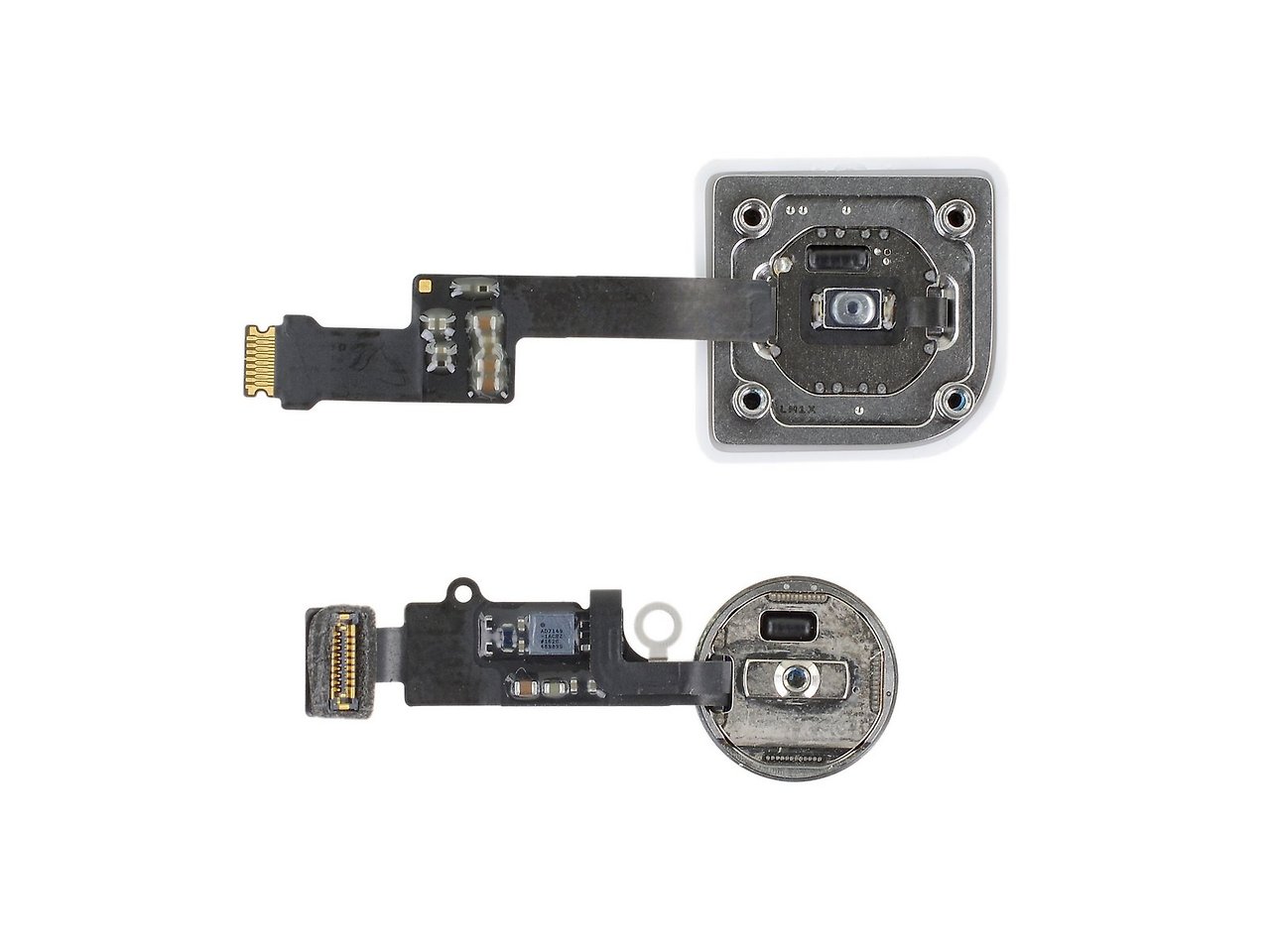

Touch ID 키보드 분해

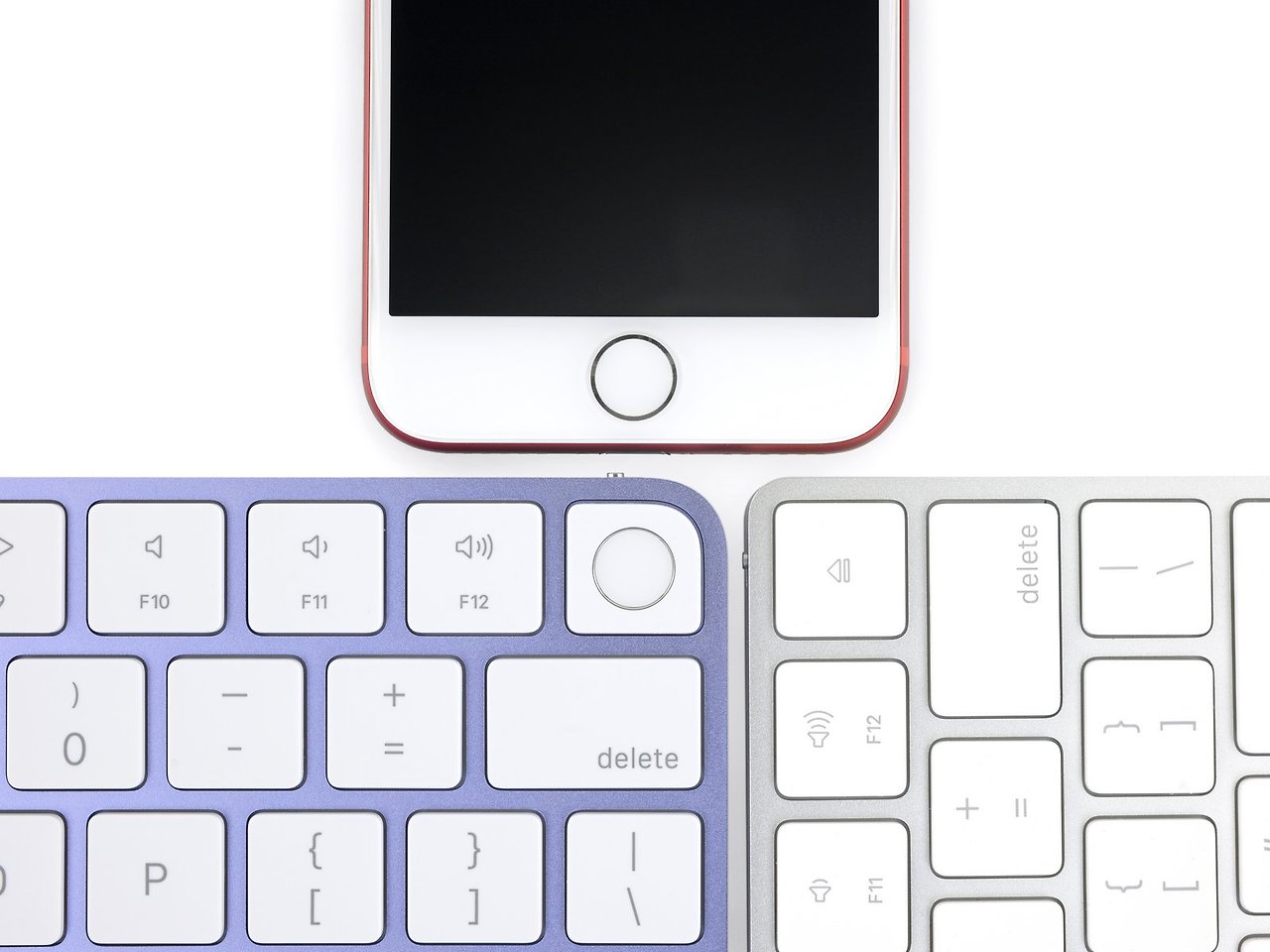

분해하기 쉽지 않은 키보드 뒷면은 접착제로 고정되어 있으며 지문 인식 Touch ID 키보드는 별도의 케이블로 연결되어 있습니다. 비교를 위해 아래 원형으로 된 iPhone 7 터치 ID 센서와 비교합니다. iPhone에서부터 암호화 방식으로 수년 동안 사용한 Touch ID 센서는 익히 알고 있는 것 처럼 한대의 iMac과 연결하여 사용해야 정상 작동합니다.

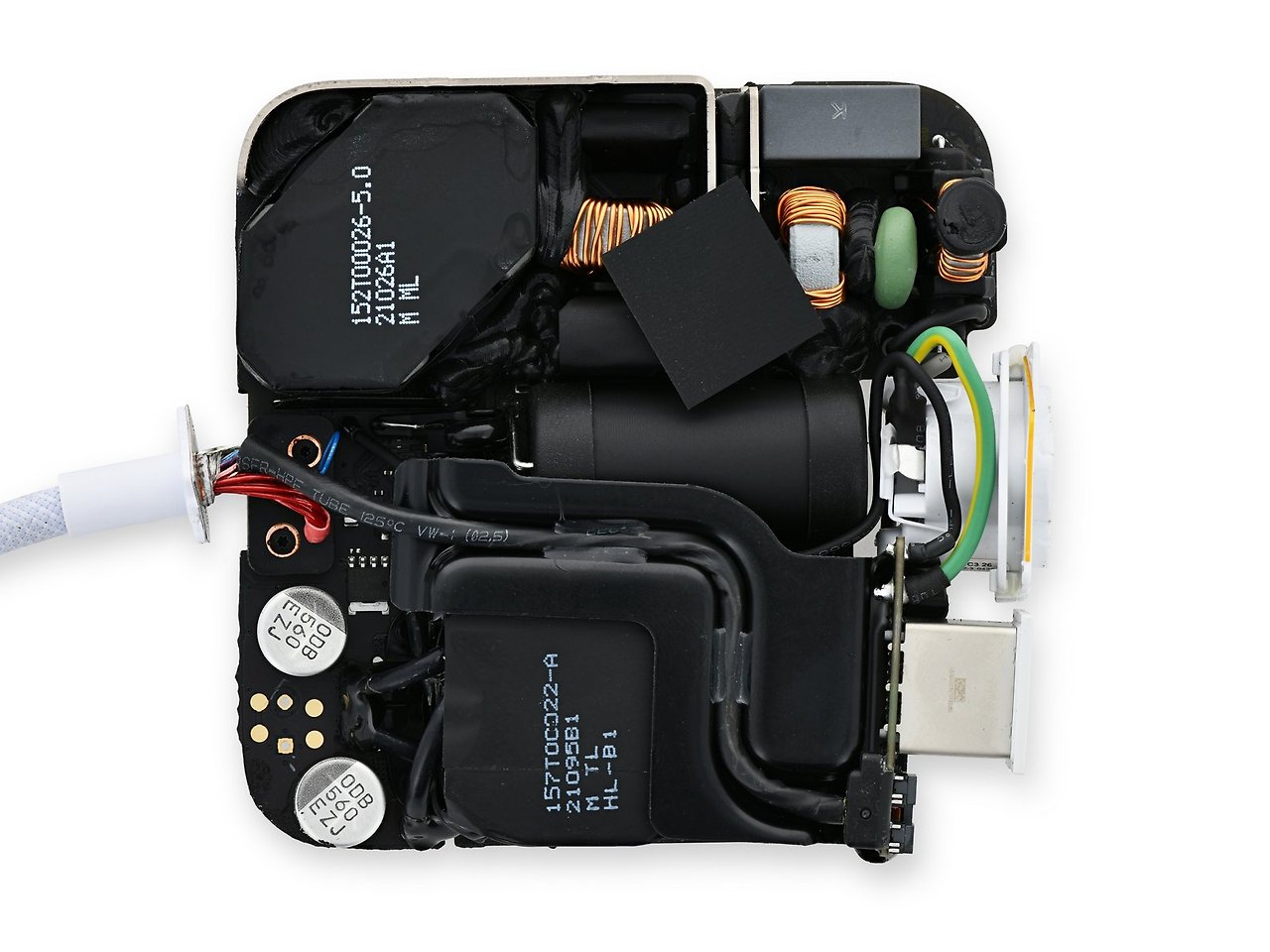

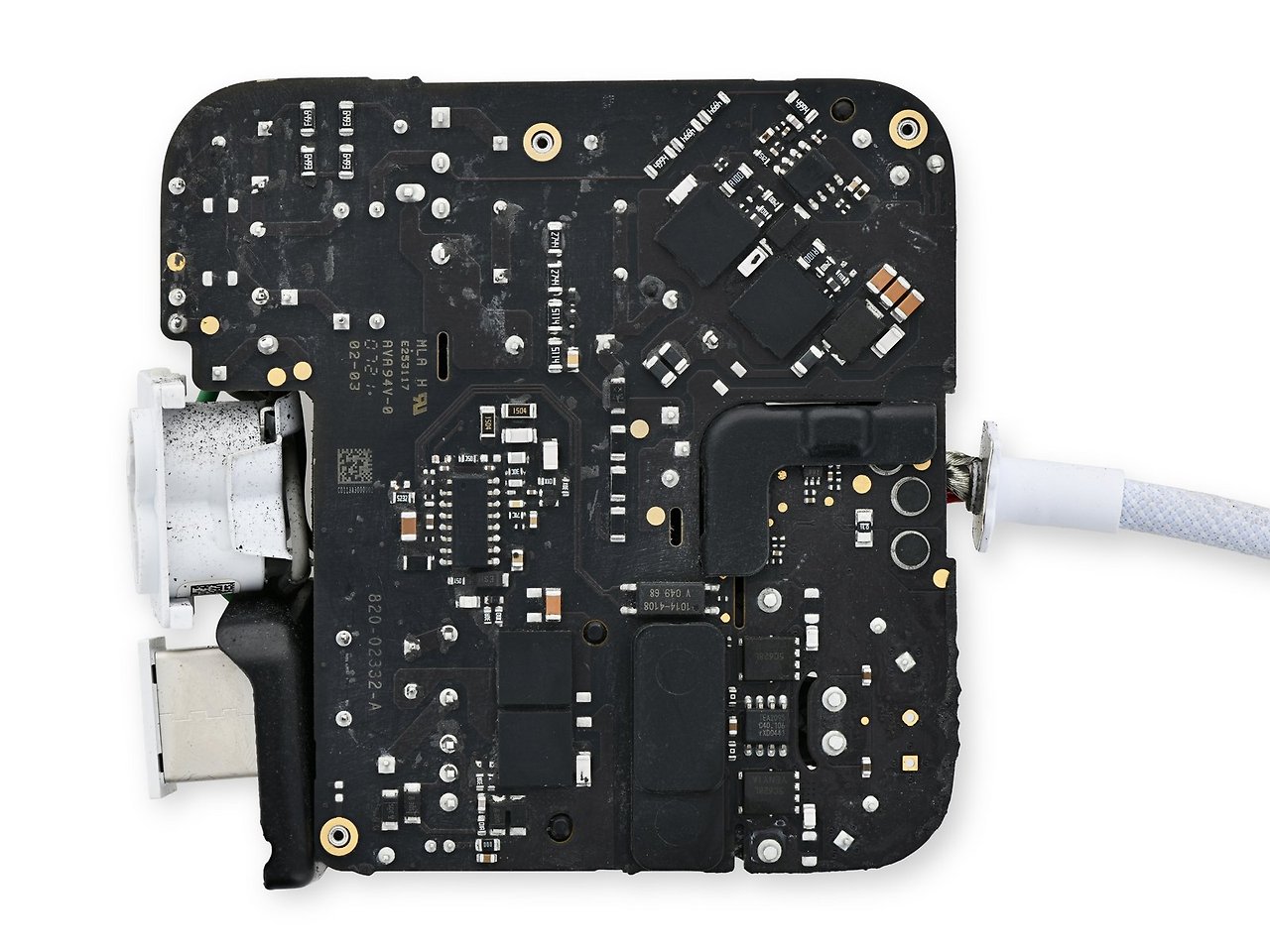

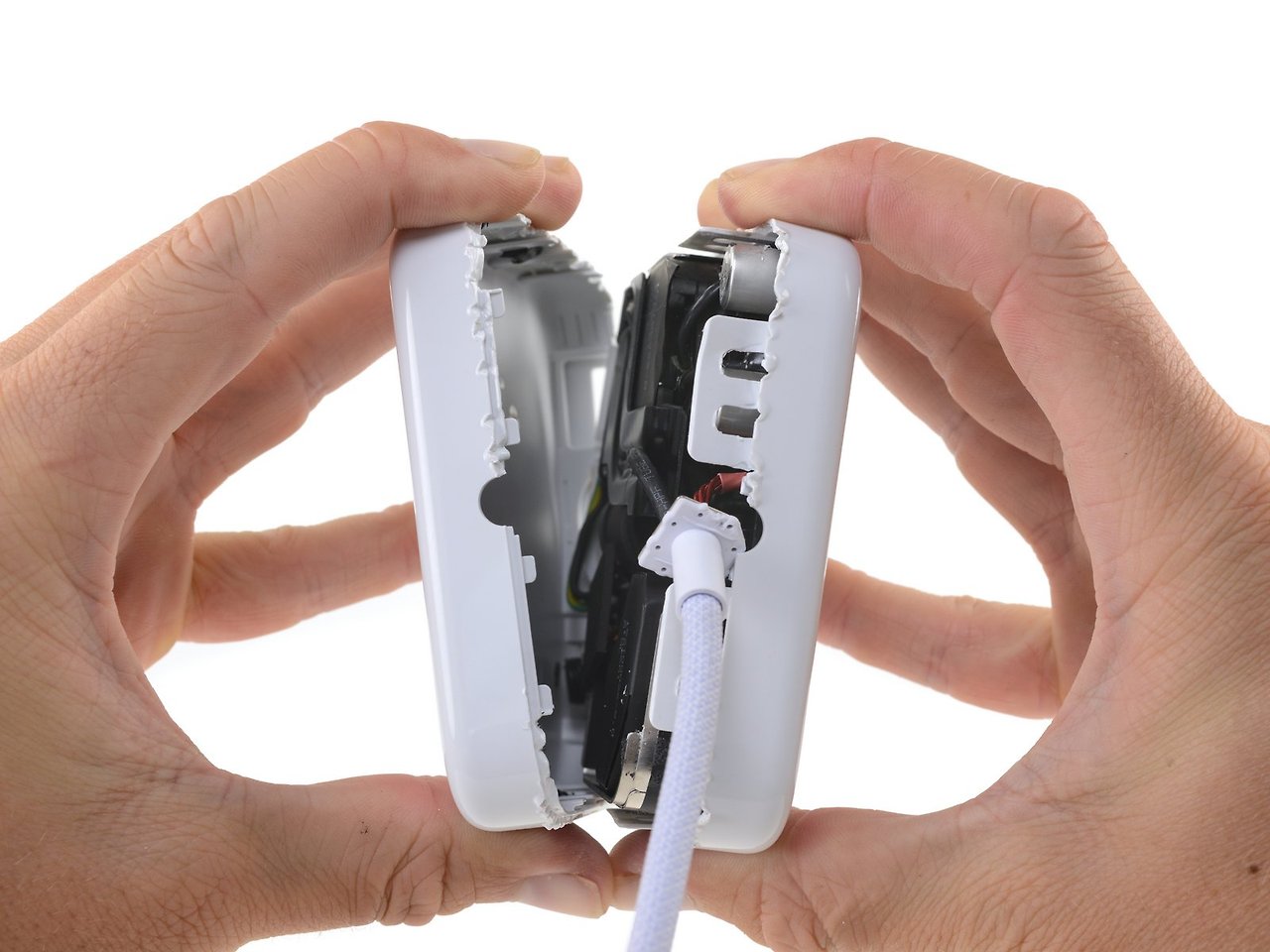

전원 공급장치
새로운 전원 공급 장치는 이더넷 포트를 통합하여 디자인 되었습니다. 이 새로운 전원 공급장치는 MacBook Pro와 유사한 크기이며 143W의 전력을 공급하도록 설계되어 있습니다. 본체와의 연결은 MagSafe 알고 있는 자석으로 연결되는 전원 공급 방식으로 만약 전력 계통이 고장을 일으킬 경우 외부로 노출된 전원 공급 장치를 점검하면 빠르게 고장의 원인을 알아낼 수 있을 것으로 보입니다.
[참고] https://ko.ifixit.com/Teardown/iMac+M1+24-Inch+Teardown/142850
