PROJECT.
설계 IM100 COMMUNICATIONS
시공 & 디자인 아임백 커뮤니케이션즈
먼저 투시도 작업이란 무엇인가부터 설명해드릴까합니다
3D투시도 작업이란 완성될 인테리어를 먼저 3D로 만들어 보는일을 말합니다
100만원 200만원 들이는 것도 아니고 상당히 큰돈들여하는 인테리어 공사를 어떤 결과물이 나올지도 모르고 작업하는 것은, 눈을 감고 야바위를 하며 좋은 상품이 잡히는 것을 기다리는 것도 아니고 정말 이상한 일입니다.
요즘은 3D프로그램들이 발달하다보니, 원하는 스타일을 가지고 해당 건물 평면도 사이즈 대로 앉히어 완성되고 난 뒤의 모습을 먼저 볼수 있는 방법들이 있는데요, 그것이 3D투시도 작업입니다.
3D투시도를 작업하는데는 분명 비용이 들어가지만, 시공이 되고 난 후에 업주와 인테리어 업체간의 분쟁이 없을려면 먼저 기획단계에서 세세히 짚고 도면을 확인한 후 공사를 진행하는 것이 서로 편하기 때문에, 요즘은 백실장에게 인테리어회사에서뿐만 아니라, 직영으로 공사하시는 업주님들께서도 꽤나 연락이 오십니다.
또한 3D로 기획된 것을 올려드리는 것 뿐만 아니라 전체적인 디자인단계에서부터 방향을 좁혀나가 레이아웃등을 다 짜나아가기 때문에 시공만 하시는 인테리어 기술자분들께도 오더를 받고 있는데요, 날이 갈수록 3D투시도는 반드시 필요한 것으로 인식이 바뀌어가고 있어 제 입장에선 흐뭇한 일이네요,
# Comment
이번 작업은 강남 논현동의 이비인후과 병원 인테리어 설계도면 투시도 작업으로, 클라이언트이신 원장님께서는 여러곳의 시안을 받으셨지만 마음에 쏙 드는 곳이 없으셔서 디자인 때문에 찾아오셨다고 하셨습니다. 전체적으로 병원 인테리어의 분위기에 맞는 깔끔하면서도 심플한, 이미지를 원하셨는데요. 기존 인더스트리얼 인테리어와는 느낌이 상당히 다른 병원만의 인테리어 느낌을 원하셨는데, 피부과나 치과같은 항목이 아니라 주종목이 이비인후과 이였기 때문에, 모던 스타일의 인테리어 중에서도 더 편안하고, 깨끗한 느낌이 들도록 컨셉을 맞추어 가는 것이 관건이었습니다.
# What is this room for?
이비인후과라는 과목이 정해져 있는 이 병원인테리어에서는 어떤 용도의 방이 필요한지 보지요.
1.진료실
2.원장실
3.인포메이션 겸 카운터
4.홀공간의 대기실
5.호흡기치료실(Breathing room)
6.수액실(링겔등을 맞을 휴식공간)3-4 WIDE BEDS
7.간호사실(STAFF ROOM)
8.주사실(Shot room)
9.히어링룸
크지 않은 평수에 꽤나 용도가 다양한 방이 필요하였습니다.
# Layout
레이아웃 중 클라이언트께서 고려해달라고 하신 메모입니다.
클라이언트의 사모님께서 친히 신경을 많이 쓰셨는데, 한국말이 익숙치 아니셔서 코멘트들이 보통 영어로 들어왔습니다.
고려해야할것 - 보일러/따듯한 바닥. Consider boiler / heated floors Is there a layout for the patients in the waiting room to see 원장실? 대기실안에서 원장실이 보이도록 설계(배치) 되어있는가요? 창문의 단열제 vs 따듯한 바닥 고려 ALL Water should be along the wall so there isn’t a water pipe seen Consider insulation of windows vs. heated floors 강화유리 방화 셔틀 문, 자동적이지 않은 것으로 Indirect lighting Glass / dark wood walls Reception stone wall with glass (on top) on corner were sink / massage chair is Consider layout and privacy in 수액실의 프라이버시와 배치 고 Different type of ceilings (indirect light, sophisticated - no big / bold patterns) partial wood ceiling / beams? Wood on ceilings? 다른 종류의 천장( 간접조명, 세련된것-크지않은것으로/굵은 패턴) 일부 나무천장/ 금속재 천장에 나무

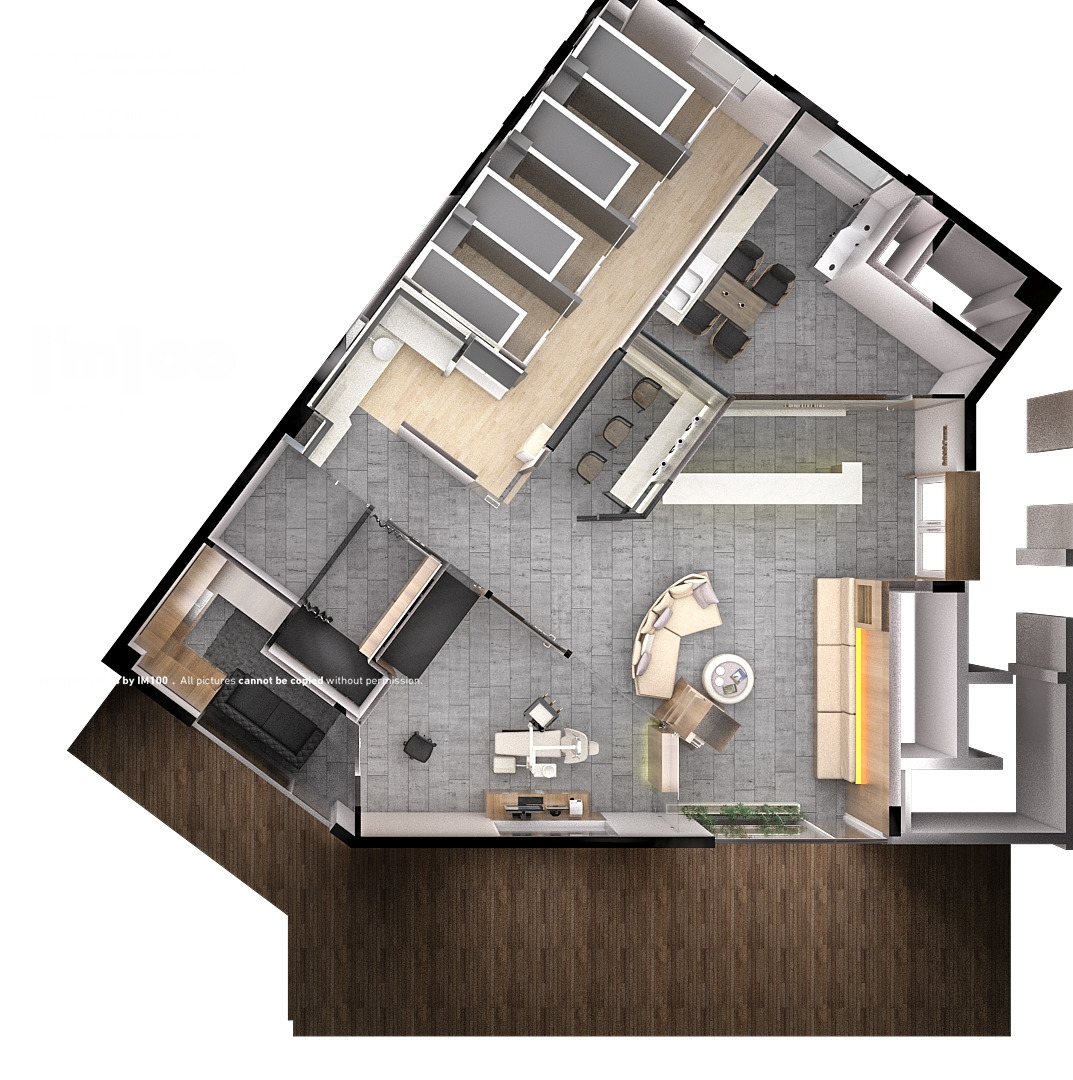

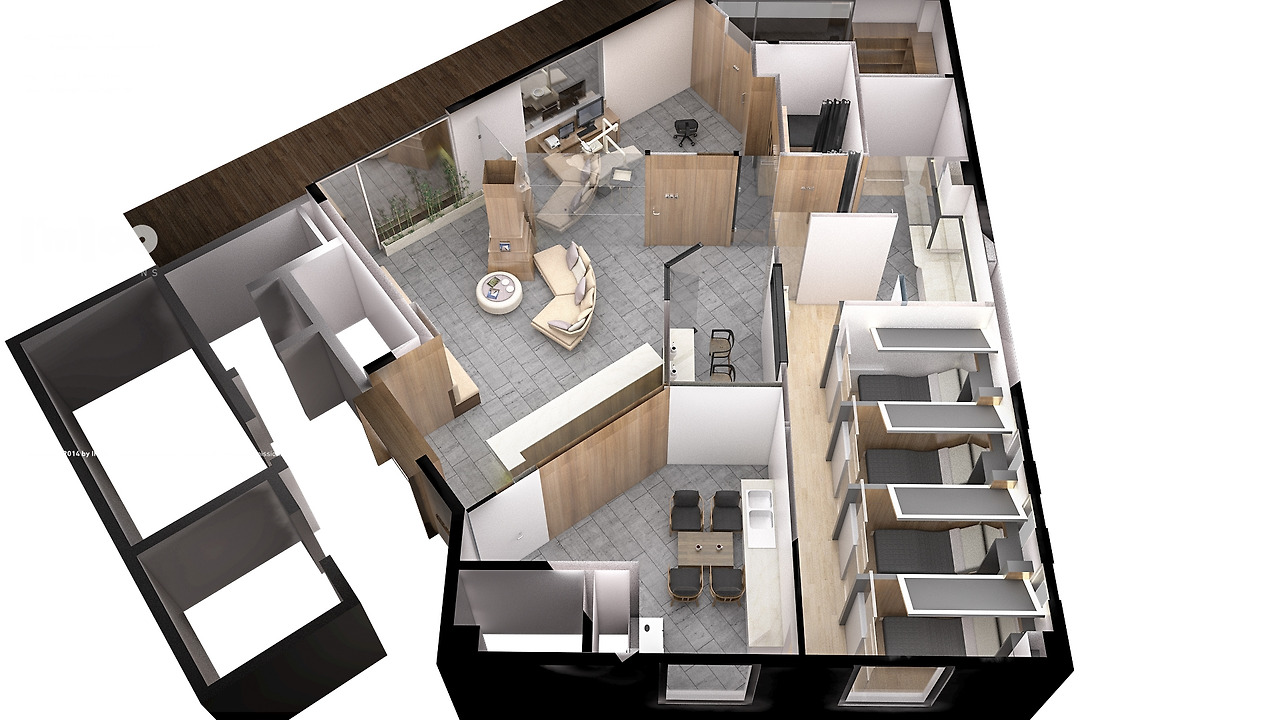

전체적으로 코멘트내용이 반영된 레이아웃 탑뷰 투시도 컷이다. 밑의 1인칭 투시도 컷에서 조금 수정이 들어가서 재질감 등이 다른상태
도면을 보면 수액실이 굉장히 신경을 많이 쓰신 부분인데, 환자들이 꼭 병이 걸려 오지 않더라도, 간간히 건강 수액(비타민)들을 맞으며 휴식을 하는 용도이기에 실을 각별로 나누어 프라이버시를 강조하여 설계도면이 완성되었습니다.
──────────────────────────────────
INTERIOR 3D
인테리어 투시도 작업
──────────────────────────────────

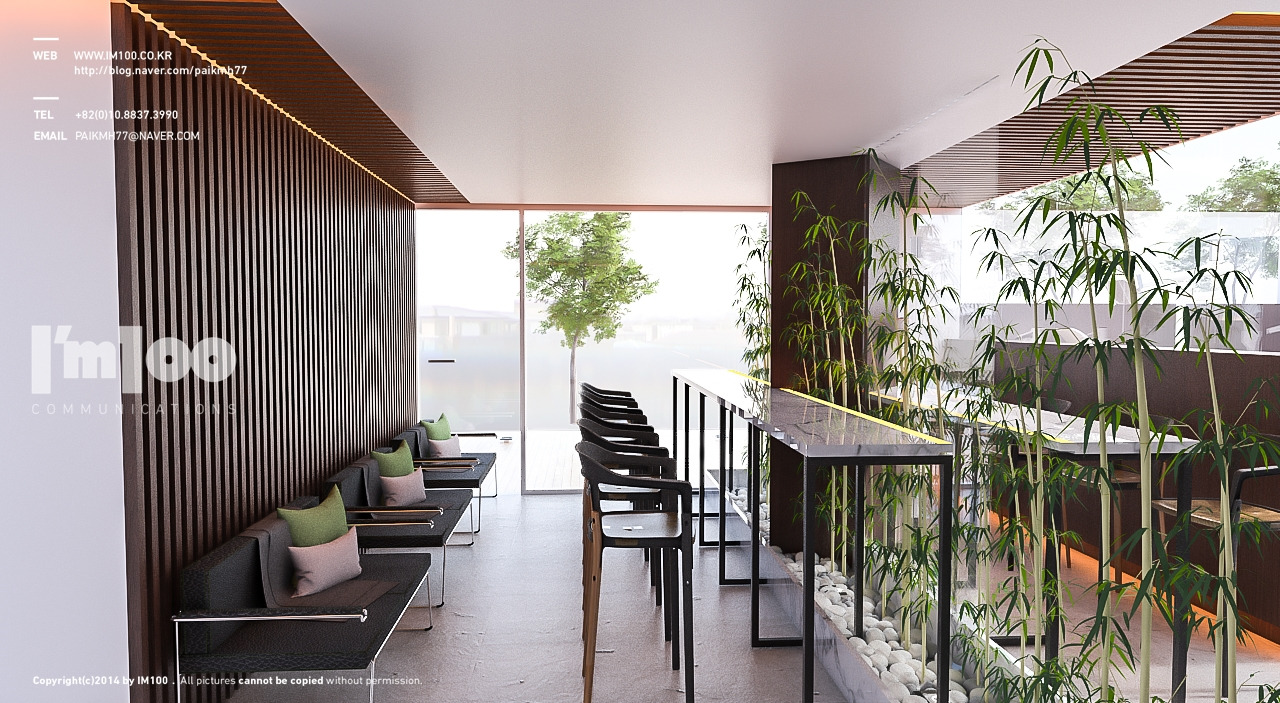

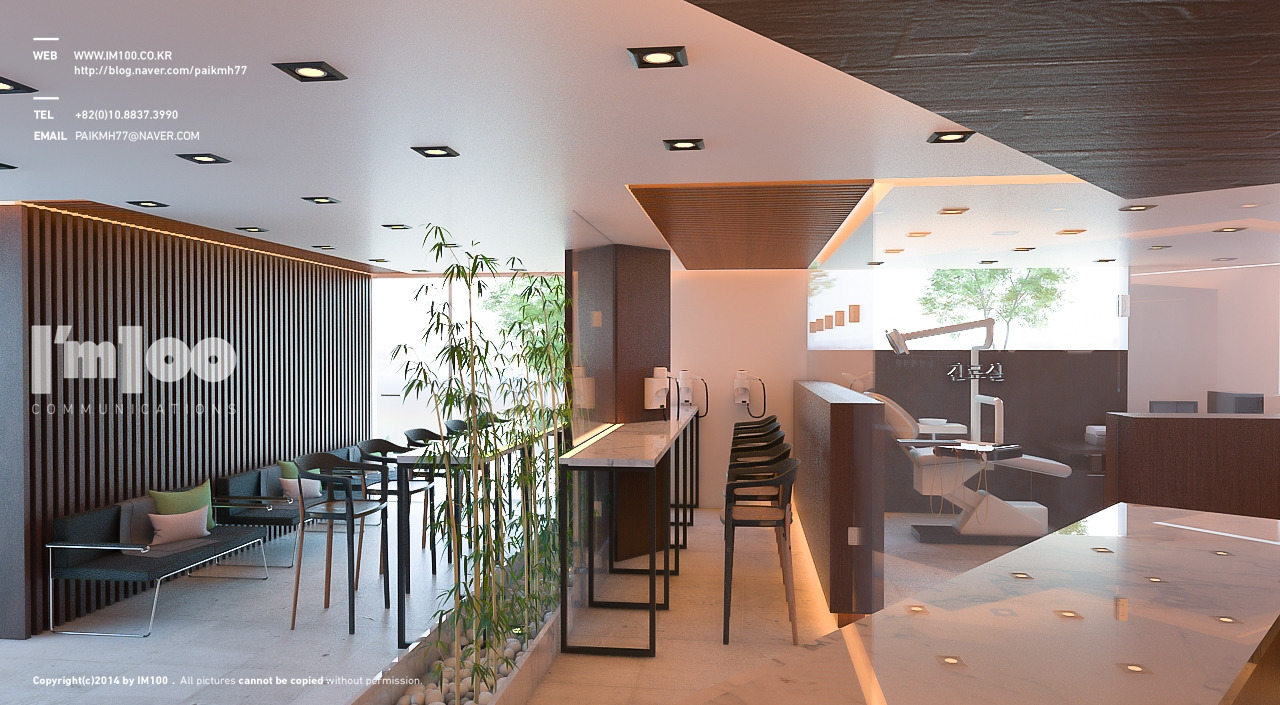

카운터에서 보이는 휴게공간입니다. 조금은 특별한 느낌의 홀을 원하셨기에 메인에서 들어오자마자 조경이 보이도록 디자인하였습니다.
뒤로는 오픈되어 있는 호흡기 치료실 공간이 보이며 전체적으로 조명을 indirect light(간접조명)과 할로겐을 넣길 원하셨습니다.

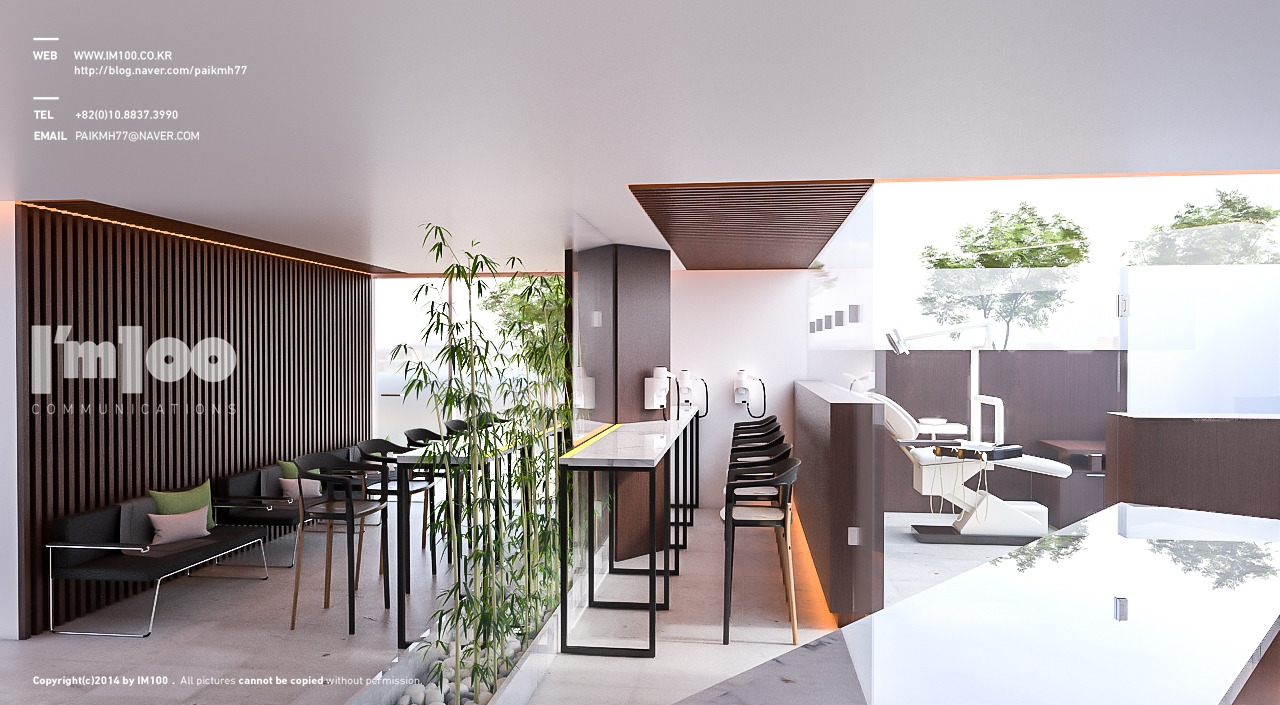

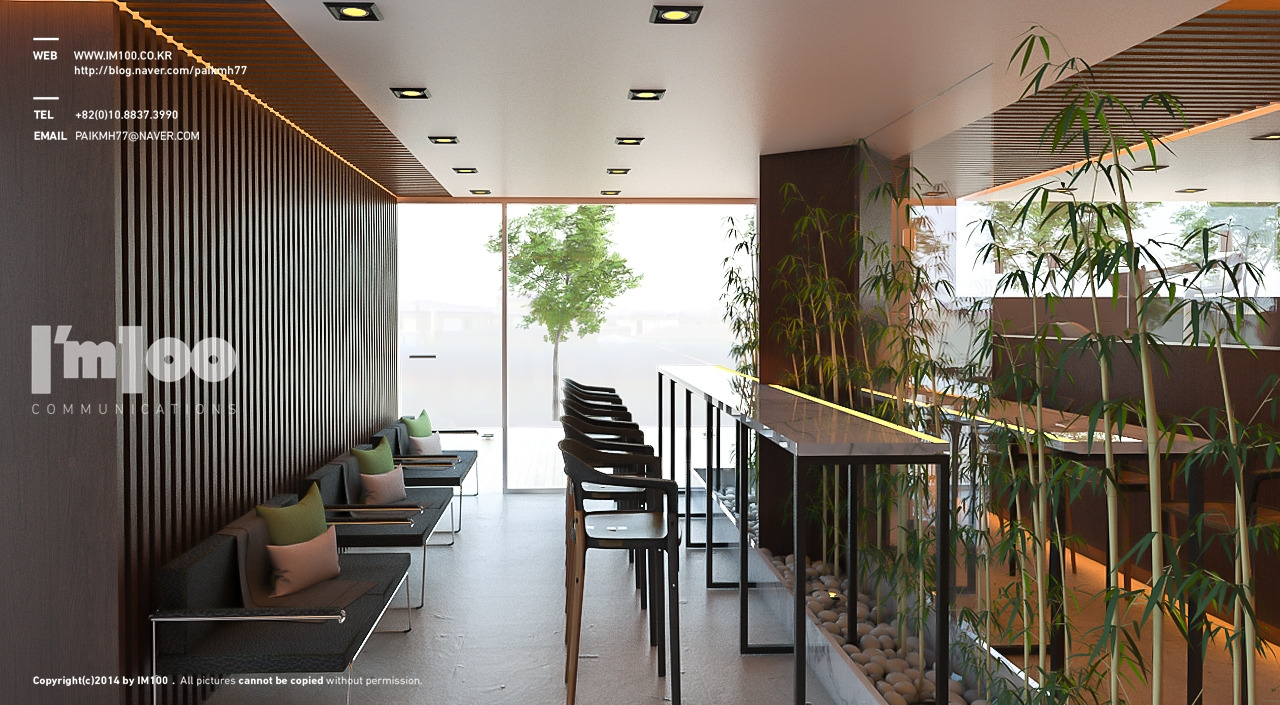

테라스쪽을 바라본 투시도 컷,
밖으로 나갈 수 있는 공간이 이어져 있습니다. 천장을 타고 우드 톤의 양음각 텍스쳐가 이어져 간접조명이 나오는 아트월입니다. 모던 병원 인테리어에 맞도록 최대한 형태는 미니멀하게, 컬러는 다양하지 않도록 노력하였습니다.

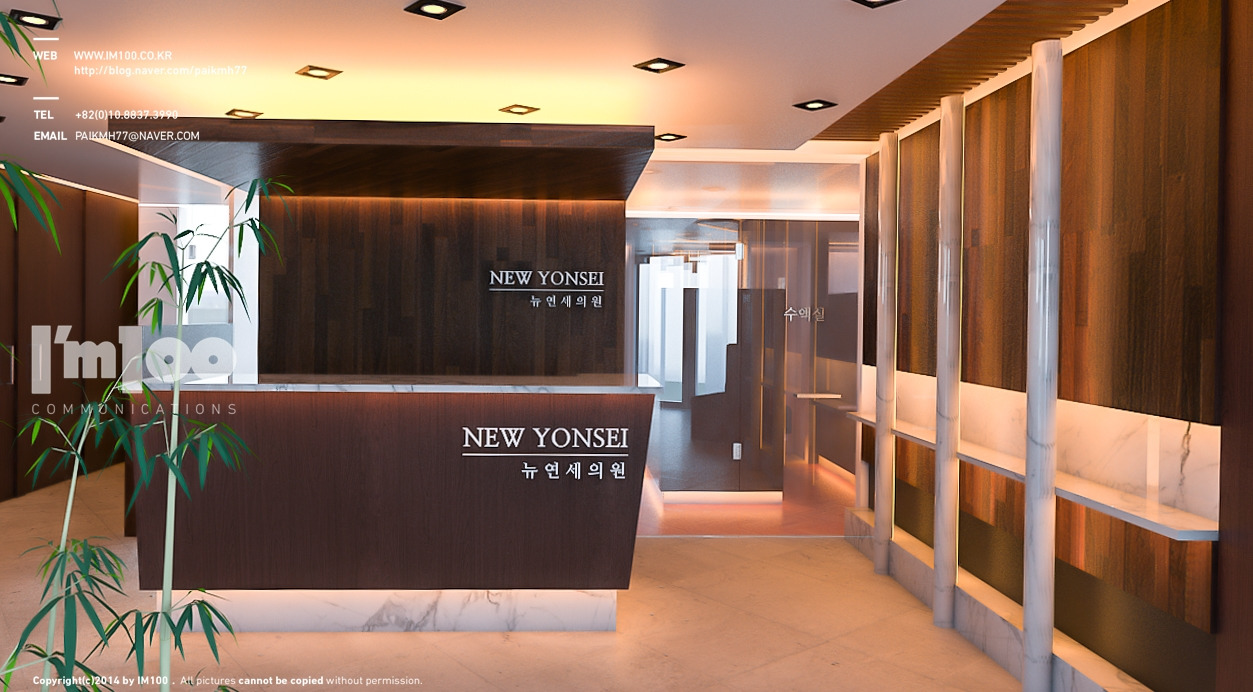

메인 카운터가 있는 투시도 컷,
카운터의 모양은 안이 잘 보이지 않으면서 사람들이 수납할 시 다리가 밑에 닫는 것을 방지해 달라는 클라이언트의 세심한 요구대로 대각으로 각을 쳐 제작하였습니다.
천정으로 간접조명을 넣음으로써 조도가 어두울 수록 빛을 발하는 디자인이다. 역시나 전체적인 쉐입은 전부 미니멀한 직선의 형태를 따라주었습니다.
우측으로는 병원에서 조금씩 판매할 물건들을 디스플레이 할 수 있는 공간을 마련해주었구요,.
우측문은 수액실로 들어가는 문으로, 유리로 제작되었으며 각실은 개인별로 파티션이 잡혀있어 프라이버시를 보장하여 편히 쉴 수 있는 공간입니다.

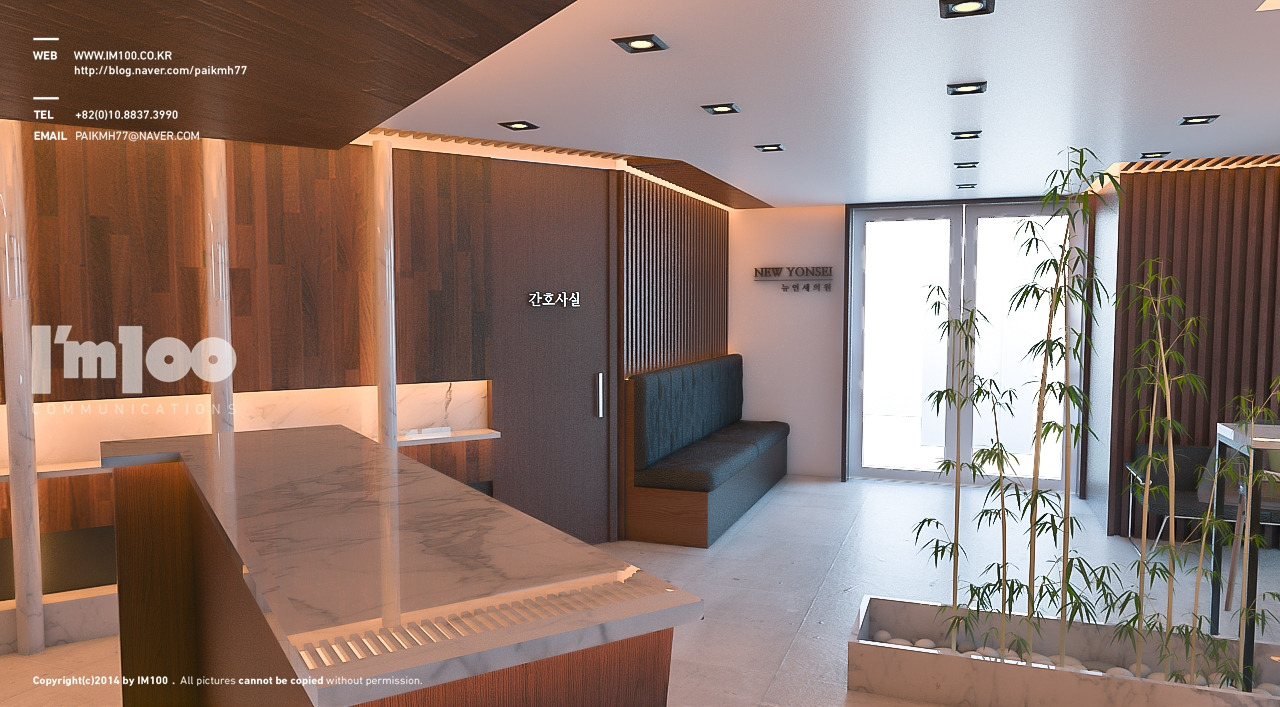

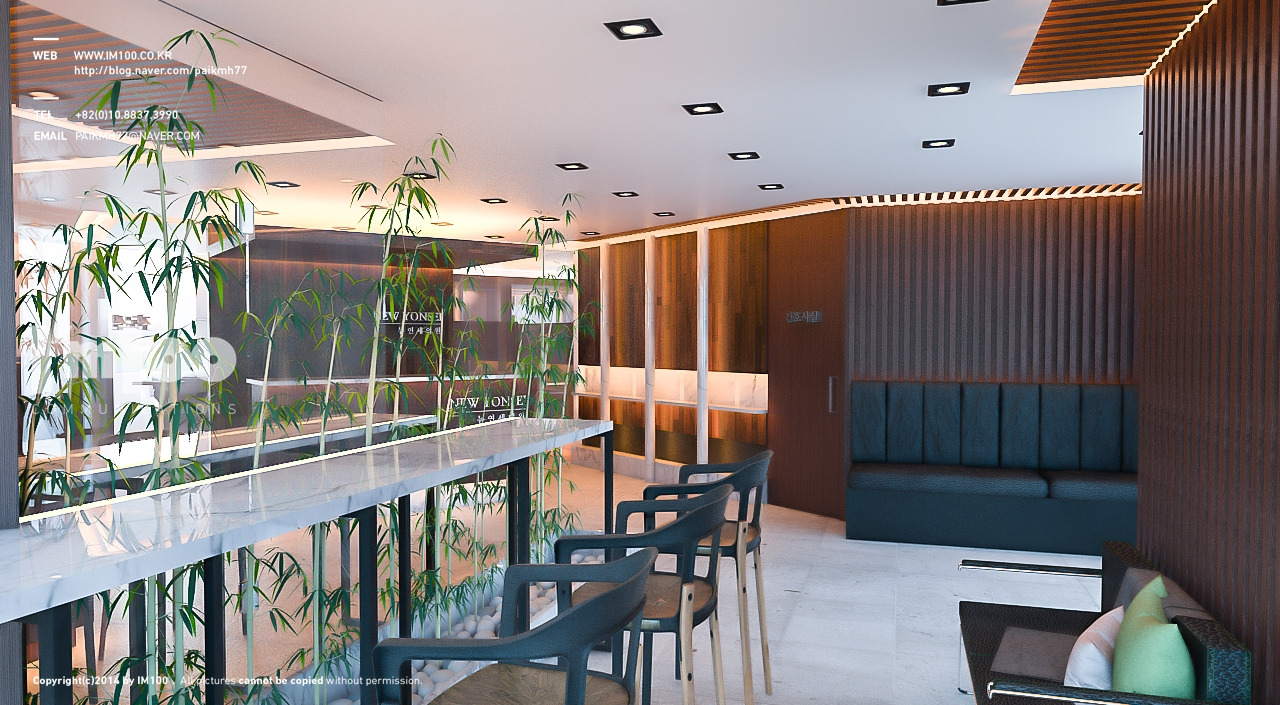

대기실에서 카운터 쪽이 보이는 투시도 뷰,대리석으로 테이블 상판을 넣어주었다. 바형 테이블로 조금은 높은 형태의 테이블구조입니다.
앞으로는 유리 파티션이 있고 안쪽으로는 조경을 꾸며주었습니다. 병원에 들어와서 눈에 꽤나 띄는 포인트로, 이 병원 인테리어만의 유니크함을 위해 제작되었습니다. 모자란 대기실의 석수를 위해 붙박이 의자를 넣어주었습니다. 옆의 niche공간은 간접 조명을 넣었는데, 병원 내에서 판매될 약품이나 로션등을 위한 공간으로 만들어 주었습니다.

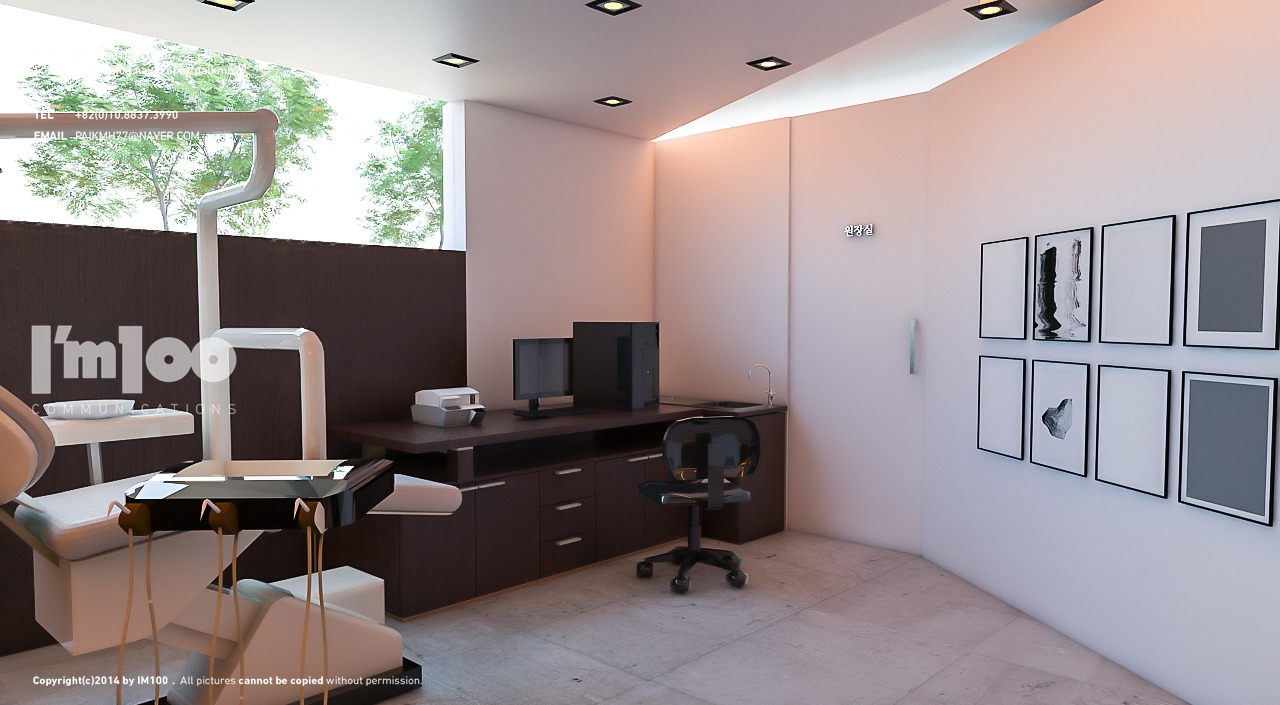

깔끔한 진료실 모습, 후에 변형되어 환자가 누울 공간을 붙박이 형태로 들어가게 되었지만 이 투시도 컷에는 적용되지 않고, 굉장히 미니멀한 포인트의 모습을 보여줍니다.

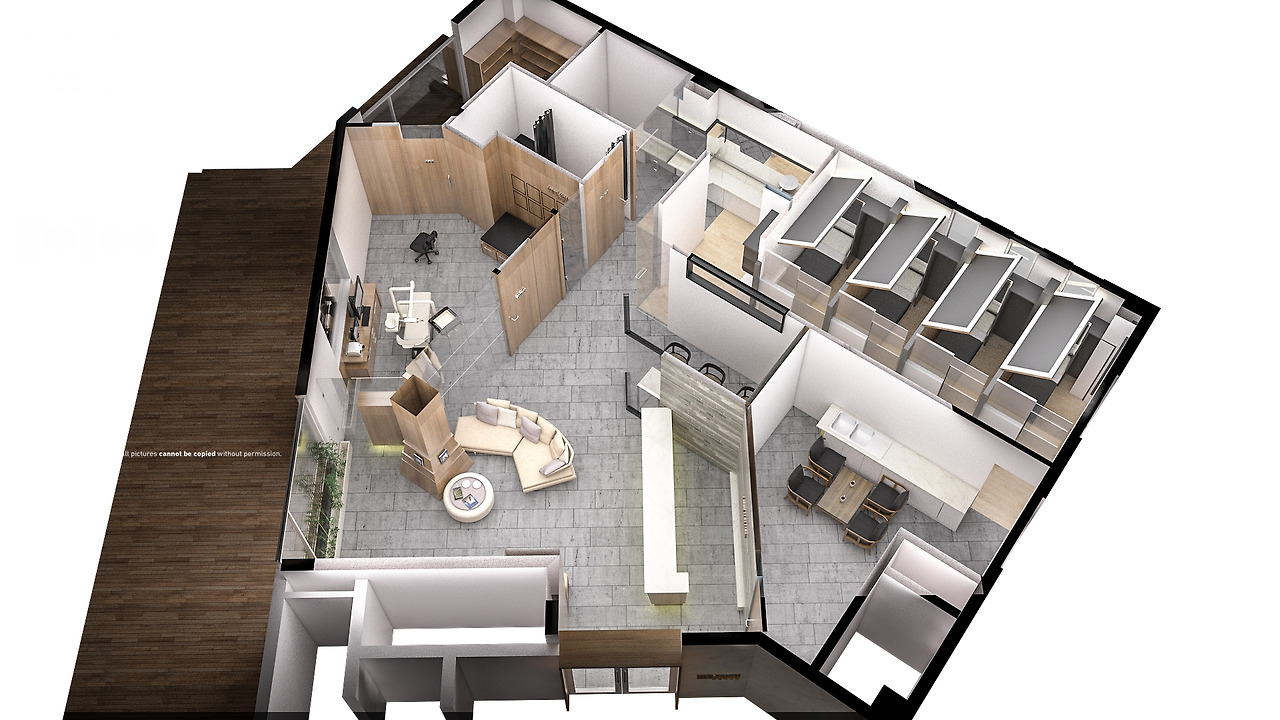

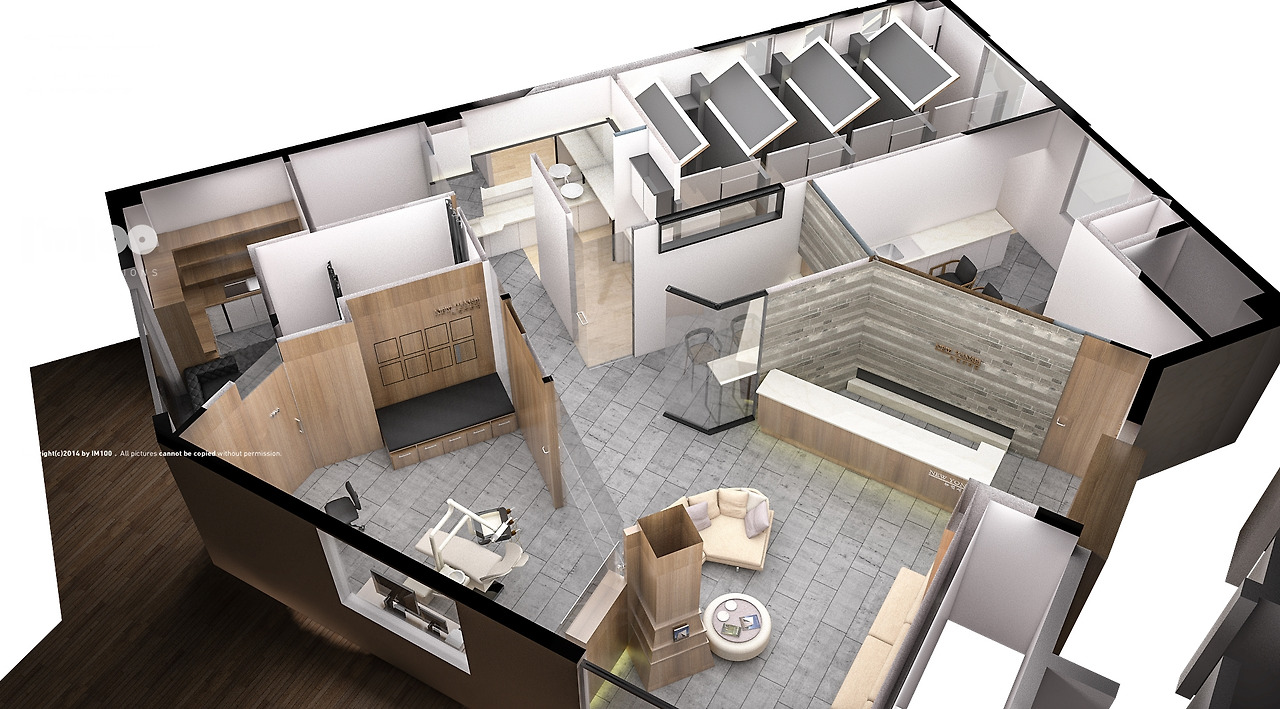

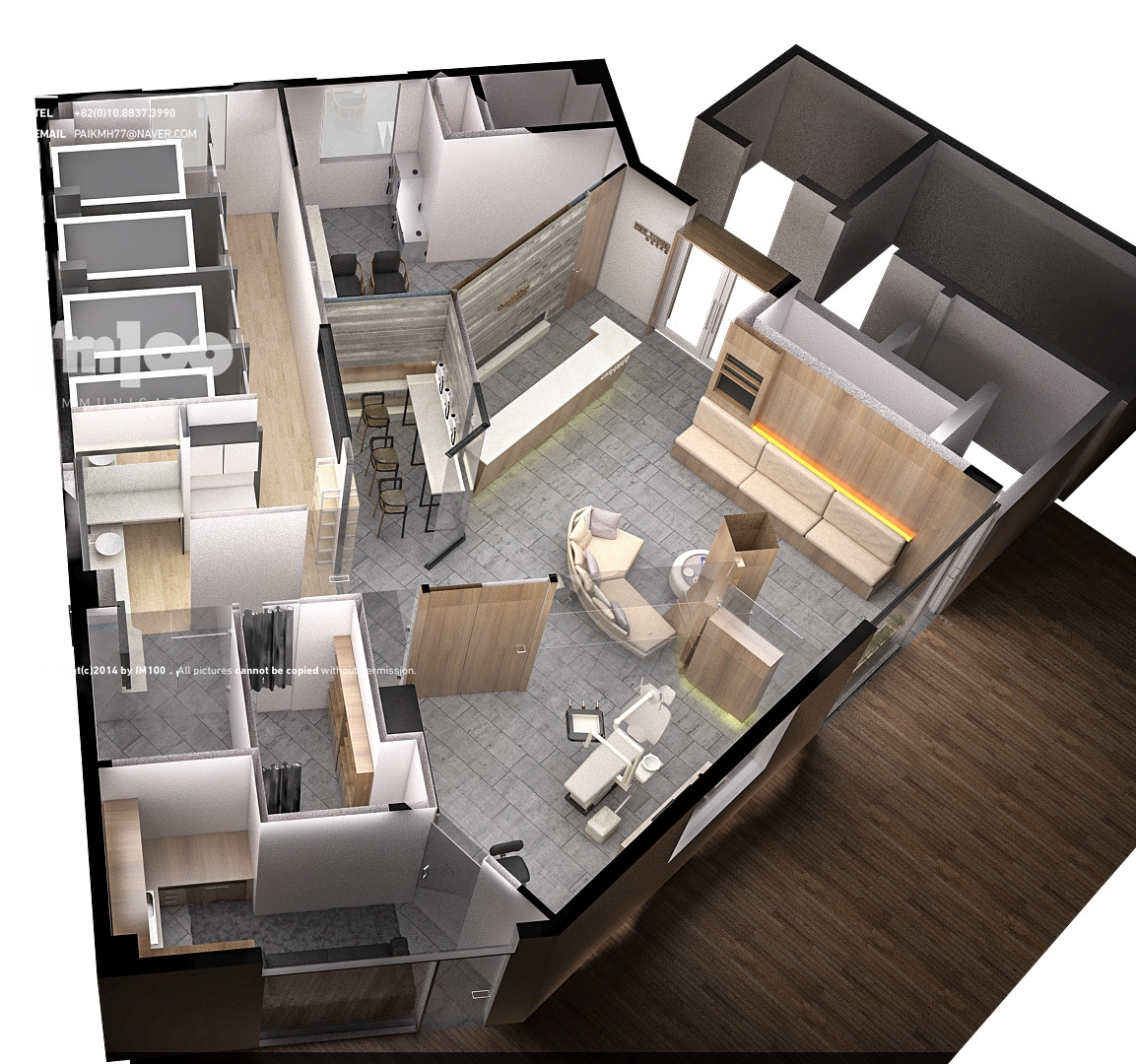

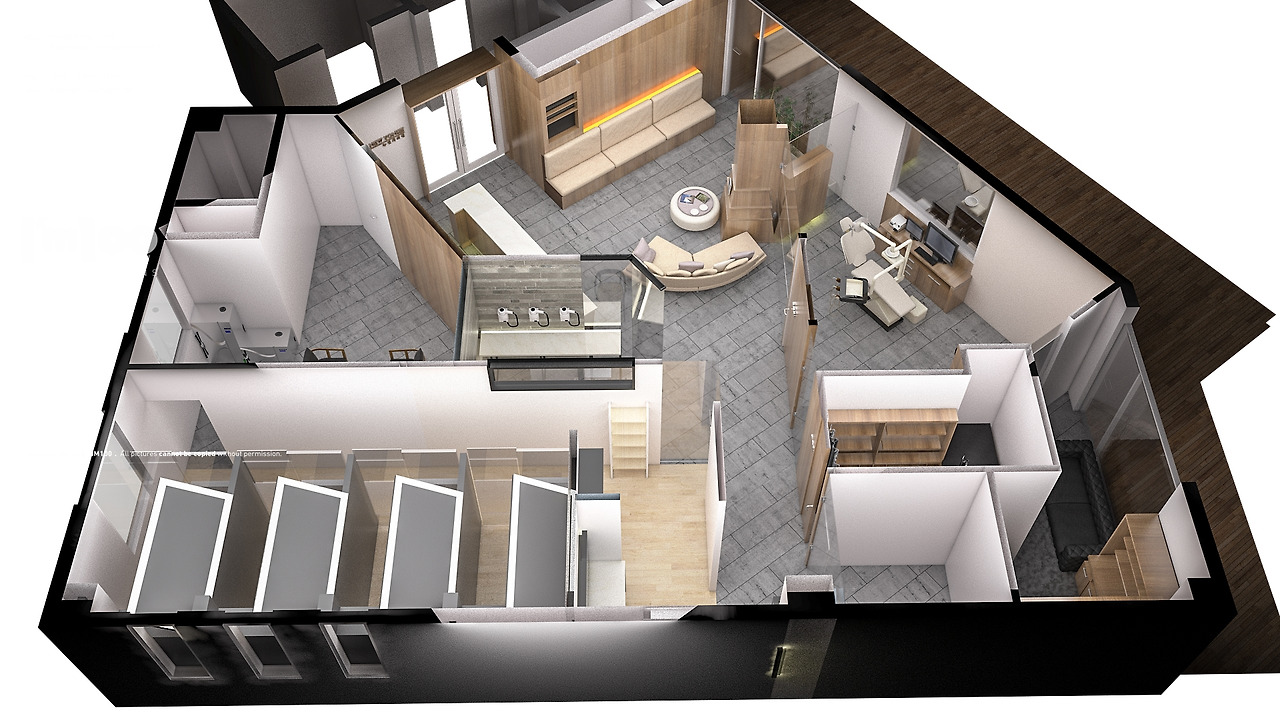

ISOMETRIC 투시도 뷰
구조를 확인할 수 있는 아이소메트릭 3D 투시도 컷입니다.
빠진 것이 무엇인지, 동선을 그려볼때 유용히 사용하는 뷰이지요.
전체적으로 클라이언트가 원하시던 간접조명을 가지고 포인트를 잡아주었습니다. 문틀등의 경우 천정까지 일자로 감으로써 형태를 미니멀하게 갈 수 있도록 잡아보았습니다.
직선적인 형태와 화이트의 색감, 우드톤 등으로 적은 소재를 씀으로써 모던인테리어의 컨셉트를 살려주려 많이 노력하였습니다.

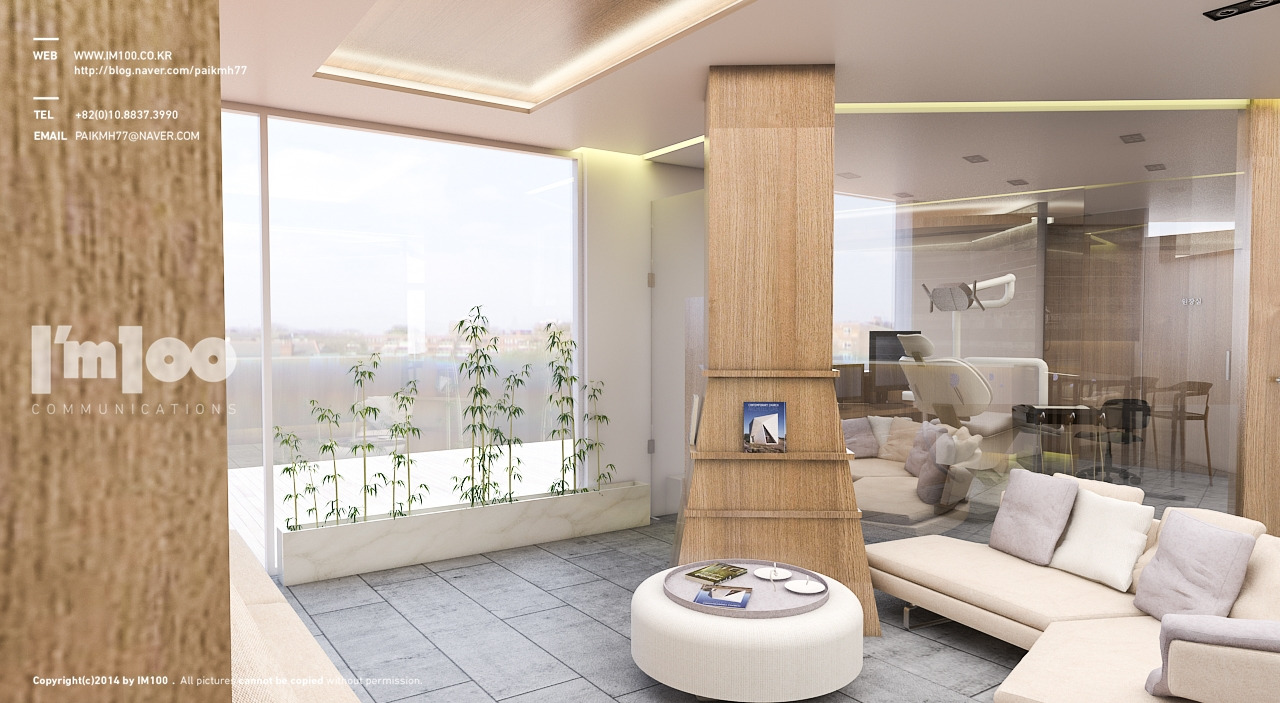

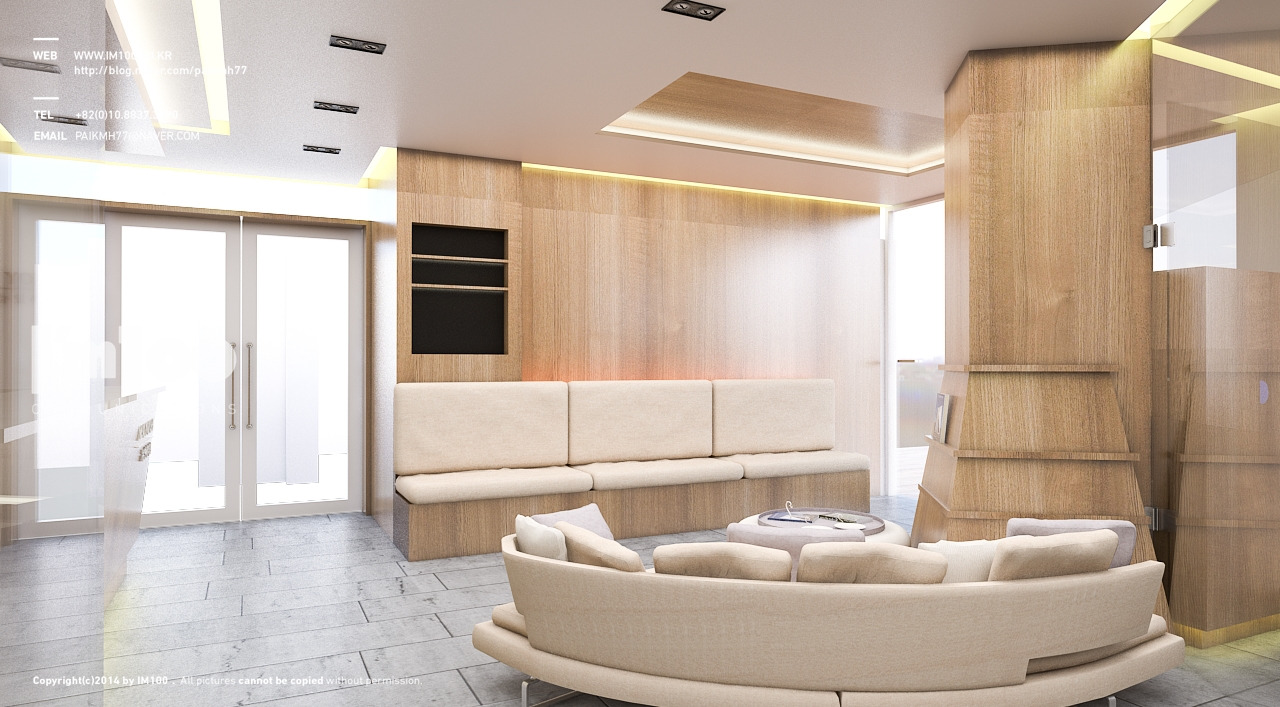

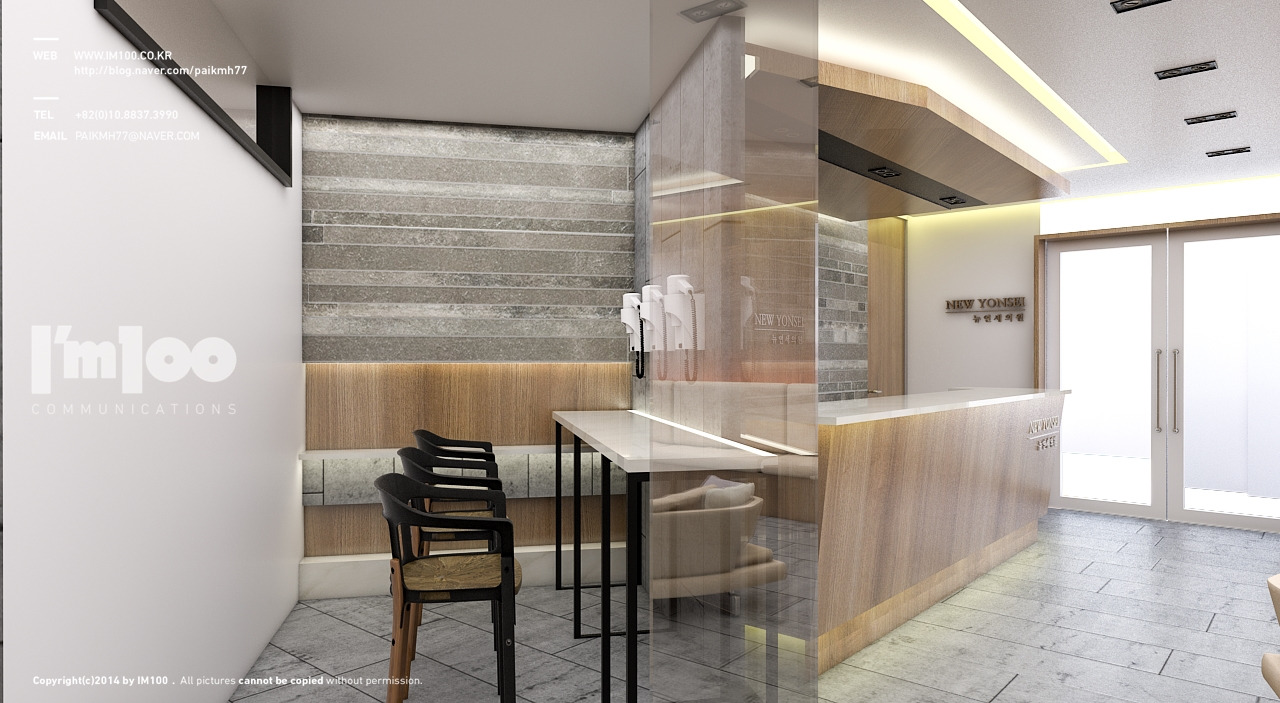

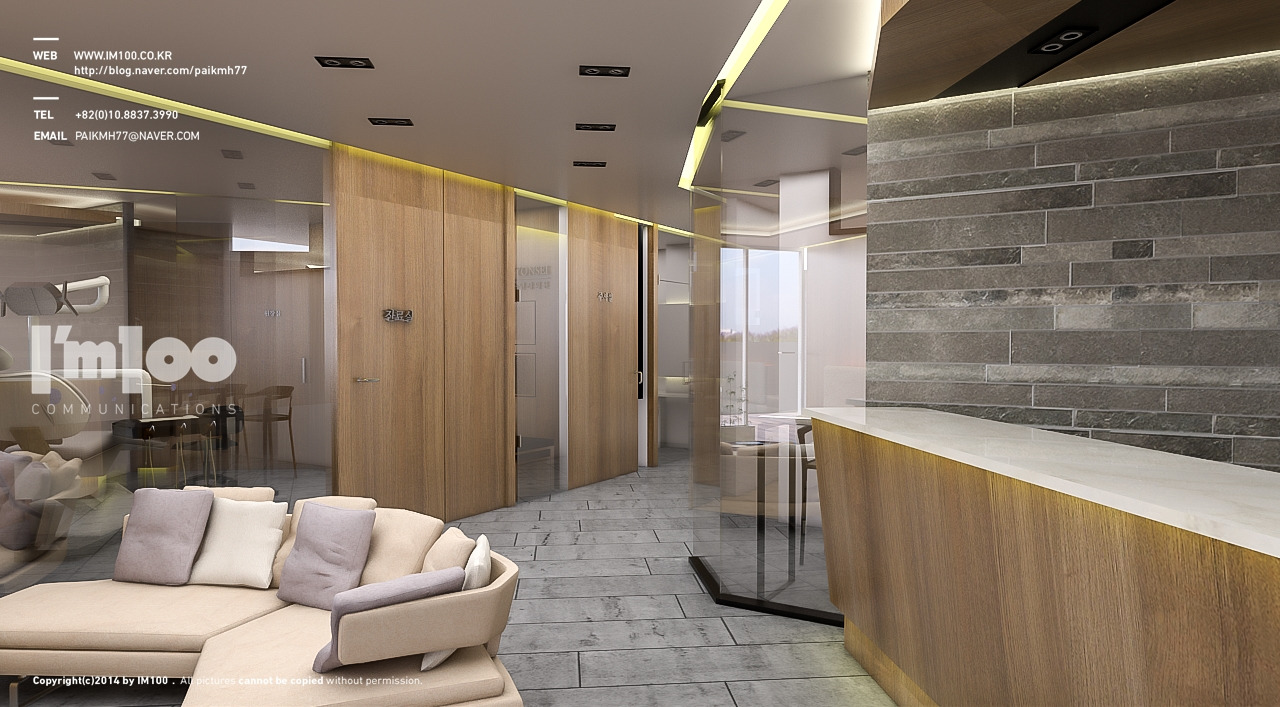

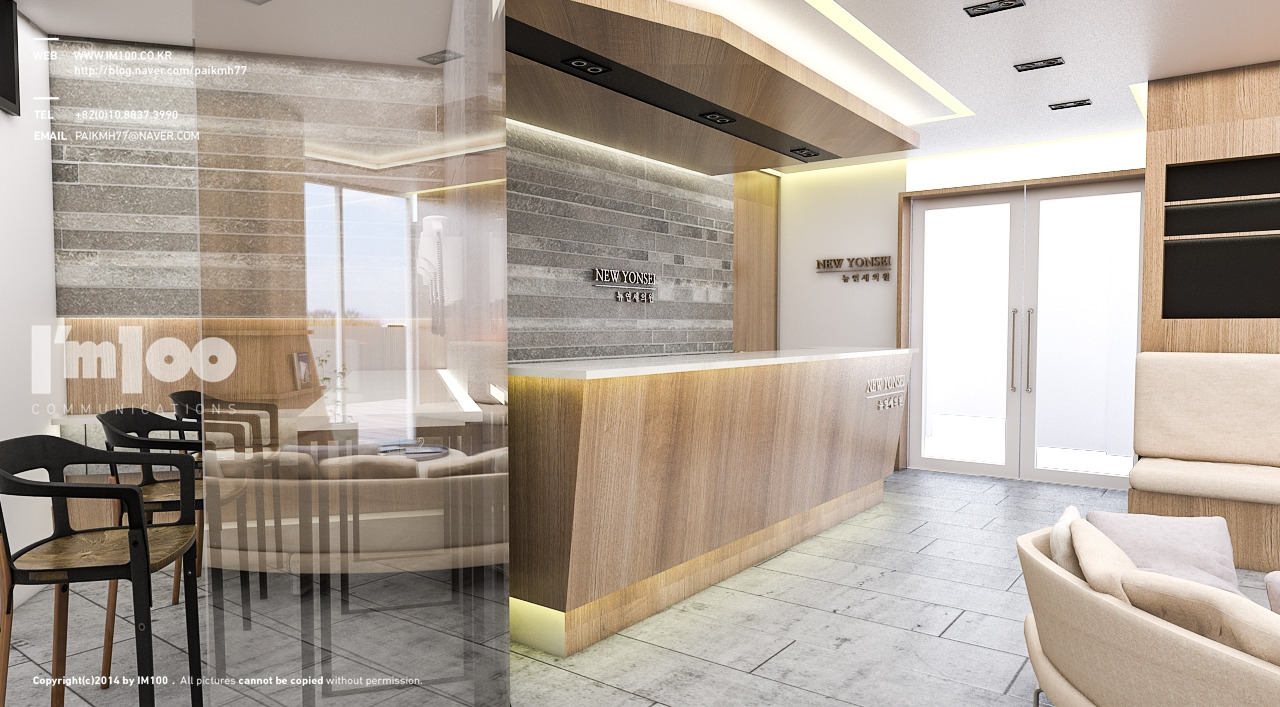

아래로는 시안중 2번째 시안인데 맛뵈기로 보여드립니다 :)
그레이 톤의 스톤이 메인으로 들어가 같은 공간안에서도 많이 다른 느낌이 나지요
오랫만에 작업하였던 모던스타일의 병원 인테리어 설계도면 투시도 작업 건이였습니다. 실물이 투시도 보다 훨씬 이쁘게 나오기를 기원하며, 글을 마칩니다 :)
