#18 전원주택 목조주택으로 한번 지어볼까?
건축지식-시공편 01
'전원주택 목조주택으로 한번 지어볼까?'
'건축지식-시공편 01'

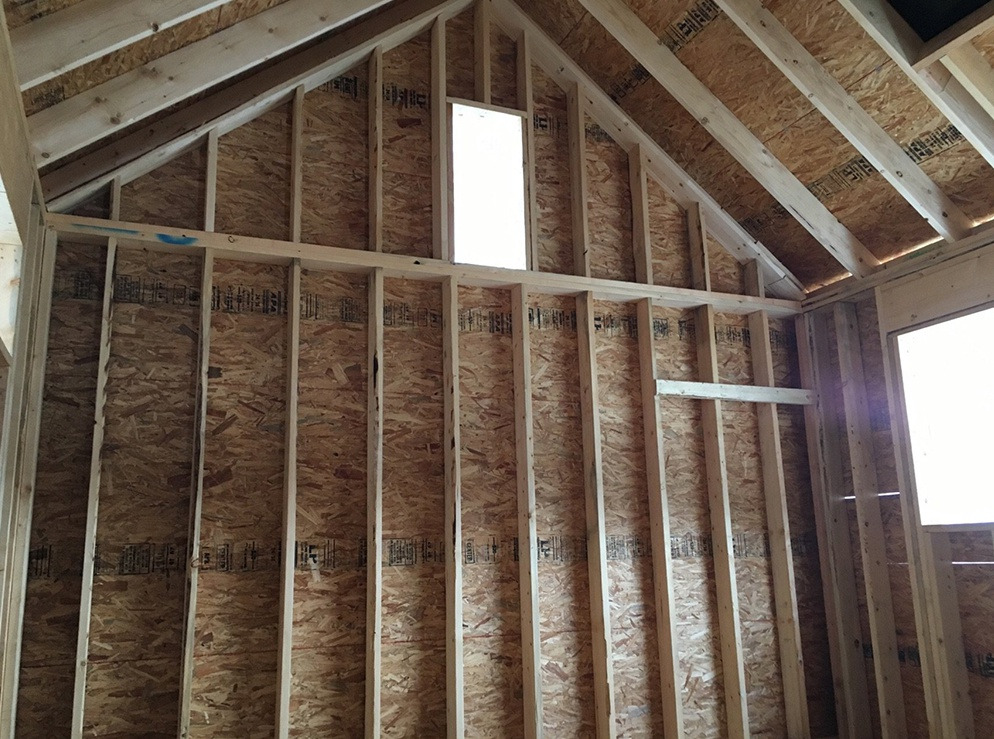

목조주택(Wood Frame House) 이란?
목조주택이란 건물의 벽체, 마룻바닥, 지붕 등의 뼈대를 주로 나무로 만들어서 지은 주거형태의 건물을 일컫습니다.
일반적으로 목구조하면, 통나무 구조, 기둥보 구조, 경골목구조 이렇게 크게 세 가지로 나뉠 수 있으며 세 가지는 완전히 다른 공법이라고 할 수 있습니다. 현재 전원주택의 시공은 대부분 경량목구조라 할 수 있습니다.
경량목구조는 미국 전체 건축물의 90% 이상에서 적용되고 있는데, 그 이유는 주변 환경에 적합한 주택을 경제적으로 지으려는 시대적 요구에 부응하는 가성비 높은 주택이었기 때문입니다.
미국에서 150년 이상의 역사를 지닌 경량목구조는 흔히 2*4구조(투바이포 구조)라고도 하며 원시적 시공방식인 통나무 구조에서 중목구조 및 기둥보 구조, 발룬구조, 플랫폼구조로 변화되면서 최근에는 플랫폼구조 및 기둥보 구조가 접목된 구조 방식 또는 공장제 조립 방식이 이용되고 있습니다.
현재 국내에서는 2인치×6인치가 대체적으로 사용되고 있으며, 지붕보의 경우 2인치×10인치 정도까지 사용되고 있으므로 이 기준으로 구조기준을 잡고 진행하시면 이해가 편하실 것입니다.
경량목구조의 구조방식에 따른 구분
1. 발룬 구조 (Balloon Framing)
미국식 2*4공법은 1830년경 시카고주의 엔지니어이자 목재상이었던 스노우란 사람에 의해 처음 고안되었습니다. 당시 스노우는 기존의 기붕보 방식(Heavy Timber Construction / Post & Beam)에서 칸막이 벽체에 사용된 비내력 부분의 각재들로 그 상부에서 전달되는 하중을 충분히 지탱할 수 있음을 깨닫게 되어 각재를 사용한 프레임으로 기둥의 역할을 대신하게 한 공법을 개발하게 되었습니다.
이 공법은 작은 단면의 각재들만 사용하고 그 간격을 좁혀 벽체에는 샛기둥(Stud), 바닥에는 장선(Joist), 지붕에는 서까래(Rafter)로 구성하게 하는 방식이었습니다.
이런 구조와 부재는 목수들이 다루기 용이하였고, 표준화된 못으로 쉽고 빠르게 조립할 수 있게 되었습니다. 이러한 신속한 공법은 구조방식이 건물을 가볍게 구성하여 풍선처럼 날아 갈듯 한 인상을 주게 되어 발룬 구조라 불리게 되었습니다.

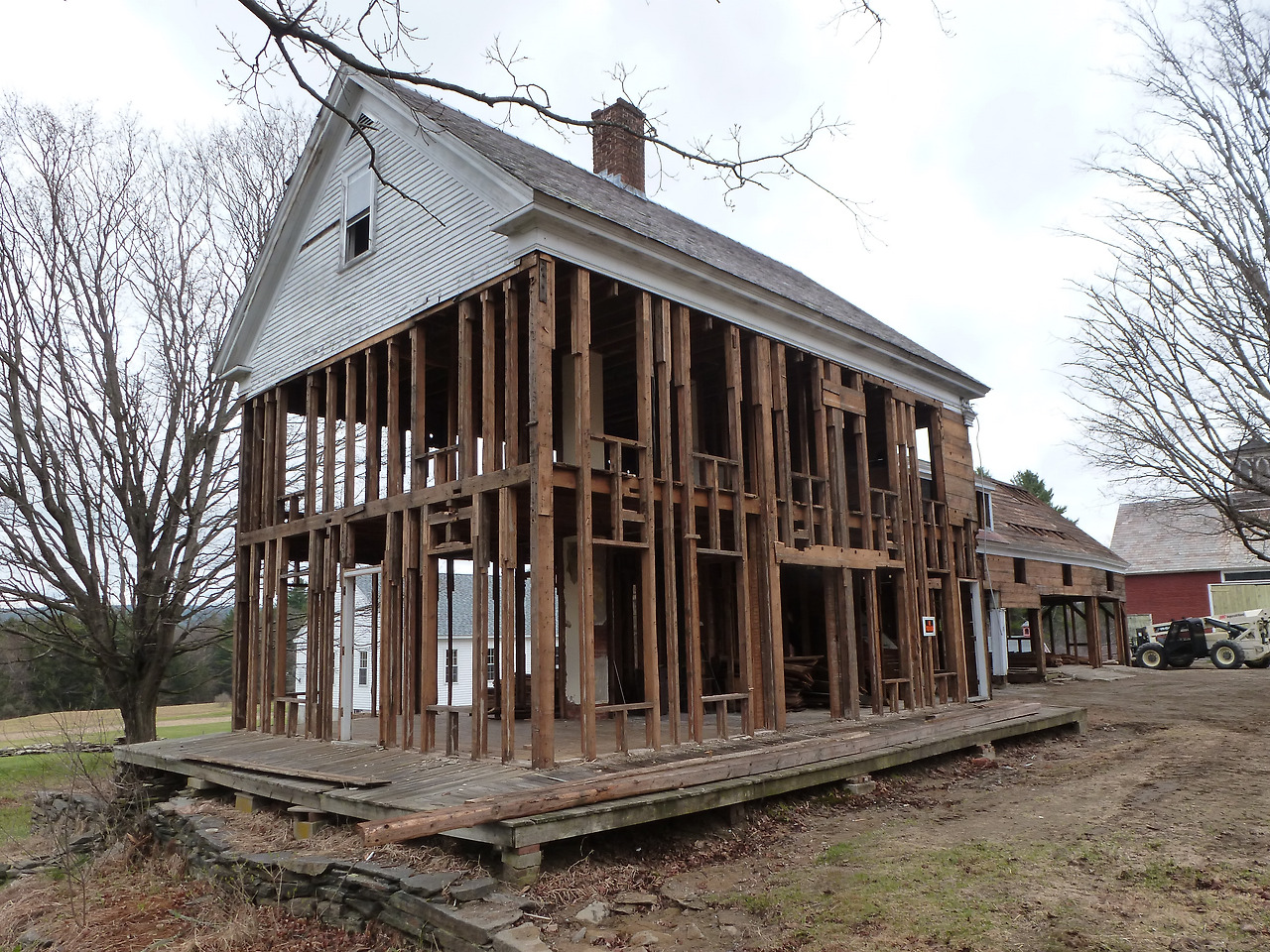

발룬구조의 특징
외벽의 샛기둥이 기초에서 지붕에 이르기까지 두 개 층의 길이로 된 단일부재를 사용합니다. 이층 바닥은 샛기둥의 중간에 끼워 시공하고 지분의 서까래와 천장틀은 샛기둥 상부의 2겹 깔도리 위에 지지됩니다. 이러한 구조는 외벽을 스터코(Stucco) 등의 습식공법 자재로 마감할 경우 샛기둥 부재의 단일성으로 벽에 크랙이 가지 않게 하는 최적의 방법입니다. 그러나 벽체와 바닥 장선의 결합방식이 화염 진행을 적절하게 차단하지 못해 화재 때 2 개층에 달하는 샛기둥 간의 중공이 연도의 역할을 하게 되고 또한 샛기둥의 길이가 길어 다루기가 힘이 든 단점이 있습니다.

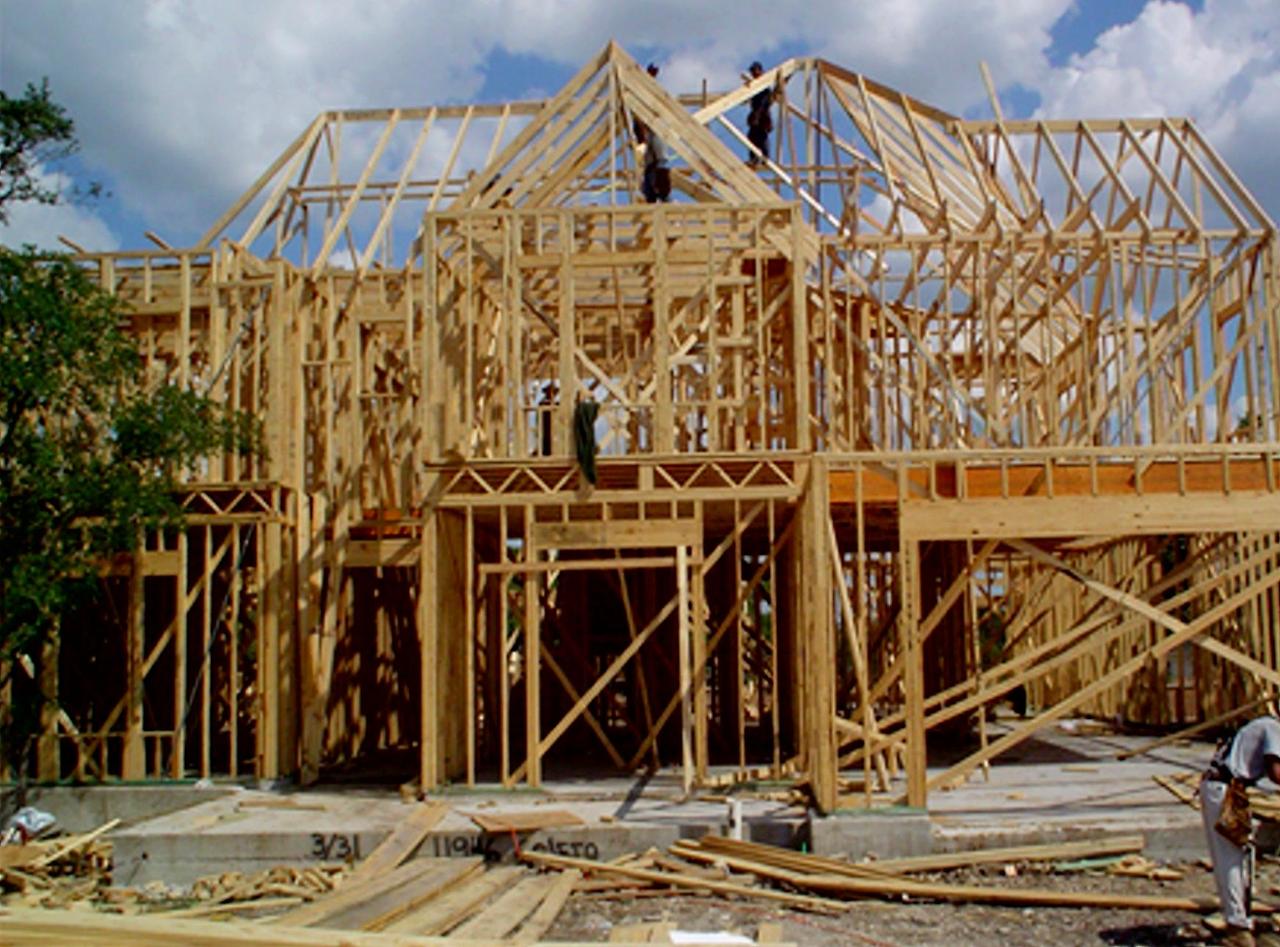

2. 플랫폼 구조 (Platform Framing)
화재에 약하고 작업이 까다로운 발룬구조의 단점을 보완한 새로운 구조방식이 플랫폼구조입니다. 현재 미국식 목조주택이라 함은 플랫폼구조를 말합니다.
플랫폼구조는 벽체가 평탄한 바닥구조 위에 놓이게 되는 것으로 발룬구조와 다른 점은 연속 벽체 혹은 하부의 벽체 상부에 벽체 구조가 놓이게 되는 것입니다.
플랫폼 구조의 장점
①구조 부재의 길이가 짧아지고 가벼워져 작업이 용이함
②벽체 프레임의 강성을 높일 수 있는 구조임
③플랫폼으로 구성된 바닥구조는 하층부와 상층부의 벽체 구조 사이에서 방화 막 역할을 함
