#20 철근콘크리트 주택 시공 시 주의사항.
건축지식-시공편 03
'철근콘크리트 주택 시공 시 주의사항.'
'건축지식-시공편 03'
Point.1 철근공사 체크
철근콘크리트 공법은 철근과 콘크리트가 일체화된 복합 구조체입니다.
주로 철근은 인장강도, 콘크리트는 압축강도에 강해 두 자재의 장점을 발휘한 구조라 할 수 있습니다.
참 어려운 말이죠? 쉽게 말해 철근과 콘크리트가 결합되어 더 높은 힘을 발휘한다고 생각하시면 될 것 같습니다.
철근이 구조 내력상 유효하게 작용하려면 그 치수와 위치가 정확해야 하므로 배근의 정확한 시공 여부는 매우 중요한 부분 중의 하나라고 할 수 있습니다.
철근공사의 경우 전문가가 아닌 이상 쉽게 잘못된 부분을 구별하기 어렵습니다. 여러가지를 따져보기보다는 기본적으로 국산 이형철근을 잘 사용했는지 정도 확인하는것이 좋습니다.
간혹 단가를 낮추기 위해 저가 중국산을 사용하거나 철근을 듬성듬성 설치하는 곳들이 있으니 이런 부분들을 잘 확인하셔야 합니다. 철근배근과 같은 부분은 실시설계도면을 참고하는 방법과 이것이 어렵다고 생각되시면 최소한 도면에 표시된 철근개수와 시공된 철근개수를 확인해보시는 선에서 체크하시면 됩니다.
최근 브랜드 업체들은 시공현장 상황을 홈페이지에 노출시켜 놓으며, 철근의 경우 원산지와 바코드 등을 모두 사진 찍어 올려놓으므로 쉽게 확인이 가능하십니다. 다만 개인업자들에게 시공을 하시는 경우에는 자재가 들어올 때 한번쯤 나가 확인해 보시는 것이 좋습니다.
Point.2 거푸집(형틀) 공사 체크

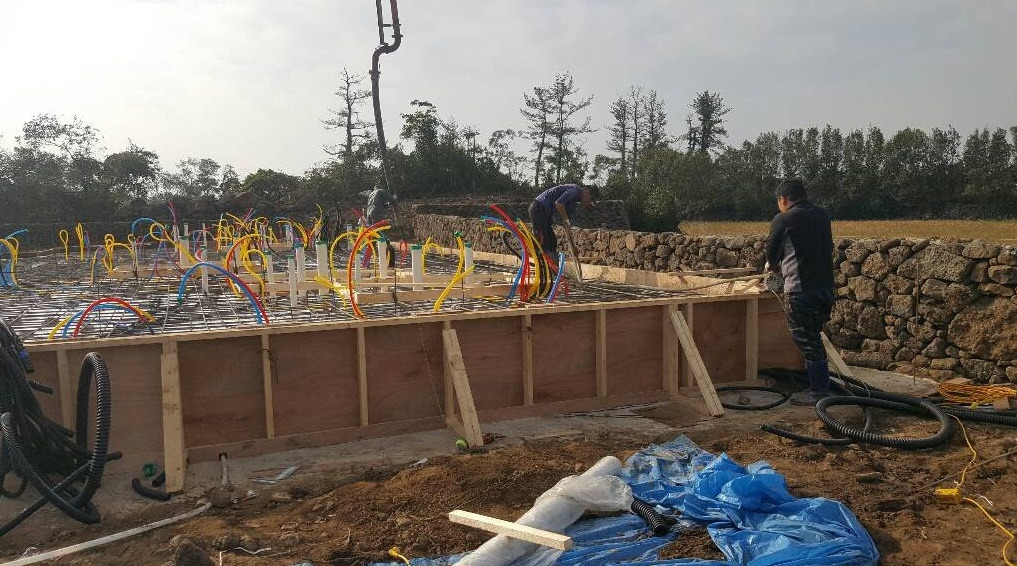

거푸집(형틀)은 콘크리트를 부어 넣어 콘크리트 구조체를 형성하는 '거푸집'과 이것을 정확한 위치로 유지하는 '동바리'로 이루어집니다.
콘크리트를 일정한 형태로 유지시켜 주며, 양생과정에서 수분의 누출을 방지하고 외기의 영향을 방지하는 역할을 합니다.
거푸집은 구조 단면의 치수가 확보되도록 정확히 시공하고, 콘크리트 타설 시 터짐이나 비틀림 등이 발생되지 않도록 적절한 간격의 동바리 설치, 긴결재, 격리재 등을 활용하여 보강해 주어야 합니다. 또한 스페이스 등의 부속물을 이용해 콘크리트의 내화 피복을 확보해줍니다.
거푸집의 존치 기간은 건축공사 표준 시방을 따르고 주요 보의 경우는 후속 작업상의 충격하중을 고려해 존치 기간에 여유를 둡니다.

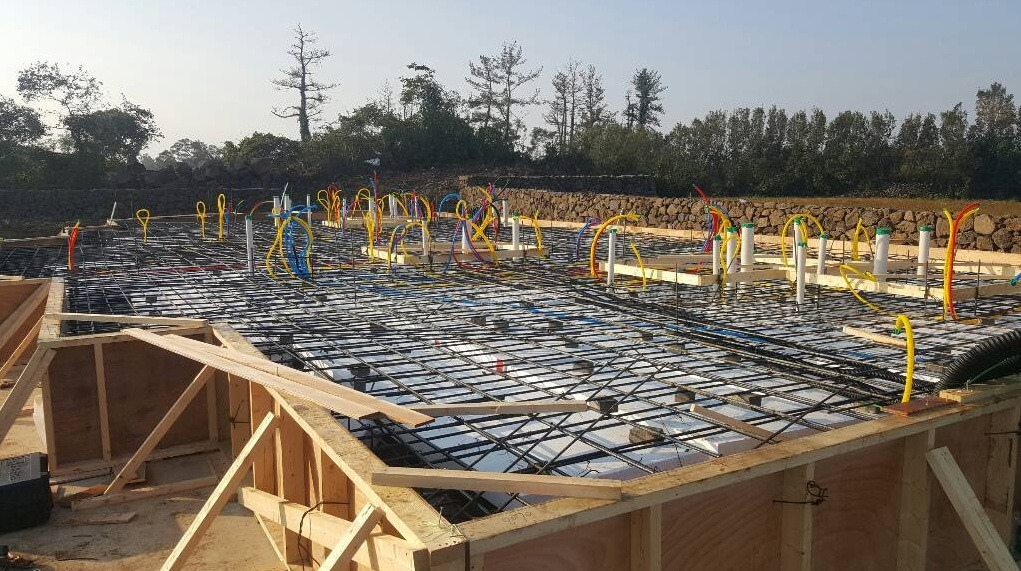

철근 배근이 완료되면 구조체에 매입되는 각종 설비 배관의 정확한 수량과 위치 확보, 고정 상태를 점검한 후 나머지 면의 거푸집을 조립해 착오로 인한 구조부의 훼손을 최소화해야 합니다.
*거푸집 공사의 경우 잘했는지 못했는지의 판단은 기초 마감면을 보면 바로 알 수 있습니다.
테두리의 마감면이 갈라지지 않고 매끈한지 여부와 떨어져서 나가는 부분이 없다면 대체적으로 거푸집 공사를 잘 했다고 판단할 수 있습니다.(개인적인 의견입니다.)
Point.3 콘크리트 공사 체크
콘크리트 공사는 철근콘크리트 구조에 있어 가장 중요한 공사입니다. 철근, 거푸집 공사와 합하면 전체 공사비 중 가장 많은 비중을 차지하는 공정으로 철근공사와 함께 철근콘크리트 구조의 품질관리에 큰 영향을 미치기 때문입니다.
*보통 철근콘크리트 구조 주택의 경우 약 5~6개월 정도의 시공기간이 소요됩니다. 이 중 골조공사만 3개월이 넘게 진행되므로 가장 많은 시간을 들이는 부분이라고 할 수 있습니다.
콘크리트 공사에서 가장 중요한 부분은 콘크리트 강도를 잘 발현할 수 있게 만드는 양생에 있을 것입니다. 옛날에는 현장에서 직접 비벼 진행했었지만 최근에는 시멘트 회사에서 각 기후조건과 월별로 온도를 파악하여 알아서 비벼주고 부어주기 때문에 따로 체크하시지 않으셔도 큰 문제가 없을 것입니다.
콘크리트 타설 전에는 거푸집의 고정 상태, 철근의 배근 상태 및 상단 슬래브 각종 매입 설비의 수량과 위치, 고정 상태 점검, 기타 오물을 제거하고 콘크리트의 유동성과 거푸집 제거에 유리하도록 물을 뿌려야 합니다. 단 겨울 시공 시에는 동결 위험을 예방하기 위해 물을 뿌려서는 안 됩니다.
<총평>
집을 지을 수 있는 시기는 정해져 있다고 할 수 있습니다. 우리나라의 경우 두 번의 공사 착공시기가 있으며, 그 시기는 2월 말에서 3월 초, 8월 중순에서 9월 초라 할 수 있습니다. 이 시기에 착공을 진행하셔야지만이 장마와 겨울을 피해 안전하게 집을 지을 수 있습니다.
제가 알려드린 시기의 경우 공사를 스타트하는 시기이므로 이 날에 착공을 하기 위해서는 최소 보름 전에는 설계적인 문제와 인허가 문제가 모두 해결되어져 있어야 합니다.
전체 기간을 잡으실 때는 설계 2.5개월, 시공 목조 3.5개월, 철근콘크리트 5.5개월을 잡고 진행하셔야 합니다.
