by Master Seo May 19. 2020

127.  커스텀 vpc 만들기

GCP 네트워크는 나라별로 GCP에서 디폴트로 제공하는 네트워크가 있다.

이와 다르게 IP 블럭을 지정하여 커스텀 VPC 를 만들수 있다.
기존 IDC와 연동하려면 IP 블럭이 겹치지 않아야 해서 커스텀 VPC 로 만들어야 한다.


<1> 목표
커스텀 모드 VPC 네트워크 만들기
2개의 커스텀 네트워크 mgmt와 pri-1을 만들어보자.


서버 2대 만들자

SSH, ICMP  유입 트래픽 허용하자



<2> console 로  mgmt 네트워크 만들기

1. VPC network > VPC networks
네트워크와 mynetwork 네트워크에 서브넷이 있는 것을 확인할 수 있습니다.
VPC 네트워크 만들기

mgmt-us-vpc


커스텀
mgmt-us-sub

us-central1

10.200.0.0/23
리전과 영역 https://cloud.google.com/compute/docs/regions-zones?hl=ko

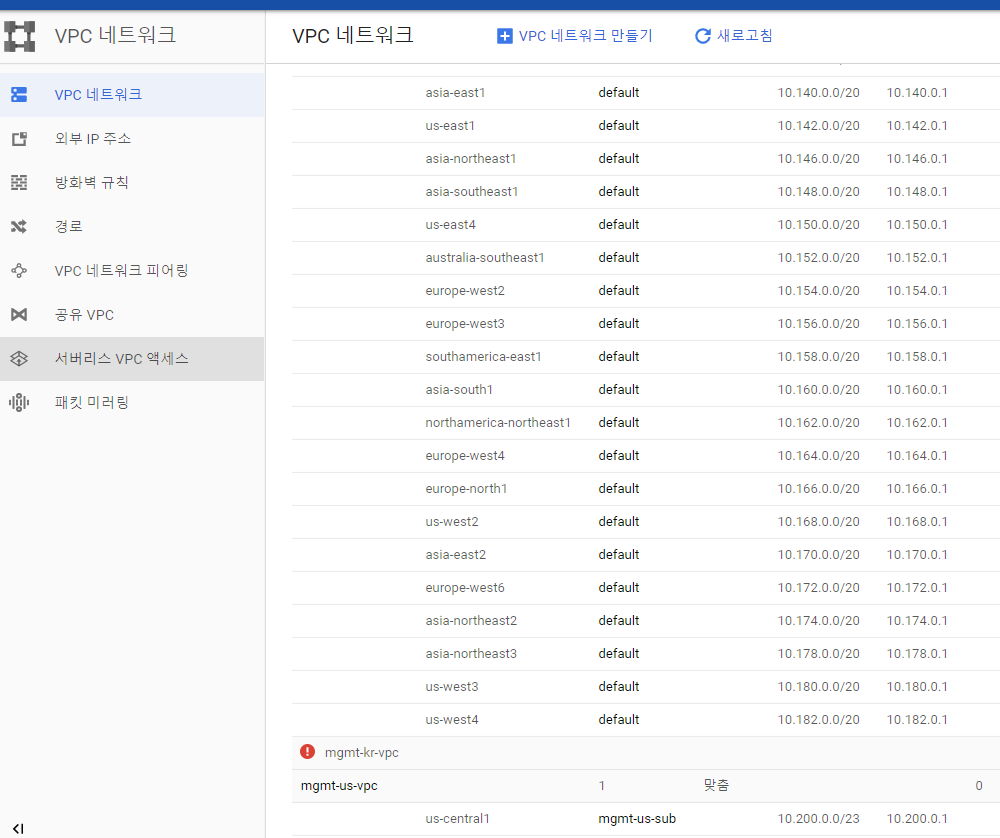

서울리전은 커스텀 모드가 아직 지원하지 않는거 같다.

오류




<3> cloud shell 로 구축하기


1. config  확인

cloud config list

gcloud config set compute/zone us-central1-a

gcloud config set compute/region us-central1

gcloud config set project seo-pj-277509

gcloud config list project


참고 https://brunch.co.kr/@topasvga/1134


// Cloud Shell로도  네트워크와 서브넷을 만들 수 있다.

gcloud compute --project=seo-pj-277509 networks create NAME --subnet-mode=custom


gcloud compute --project=seo-pj-277509 networks subnets create mgmt-us --network=NETWORK --region=us-central1 --range=10.200.0.0/23



<4> pri-1 네트워크 만들기 - cli 로 만들기

Cloud Shell 명령줄을 사용하여 pri-1 네트워크를 만듭니다.

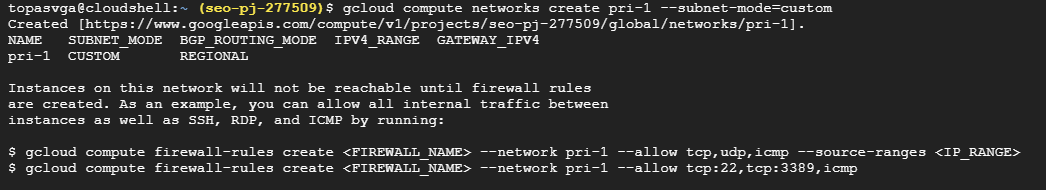

gcloud compute networks create pri-1 --subnet-mode=custom

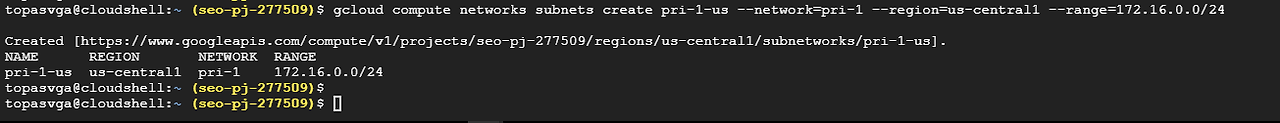

gcloud compute networks subnets create pri-1-us --network=pri-1 --region=us-central1 --range=172.16.0.0/24

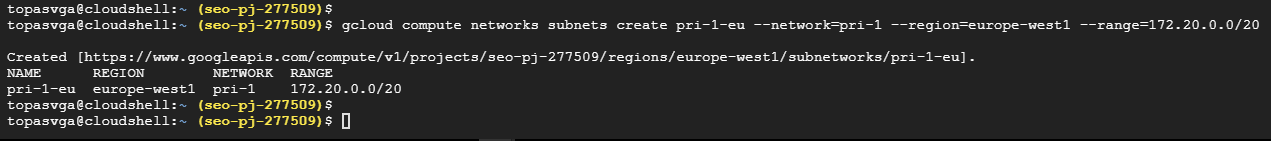

 pri-1-eu 서브넷도 만든다.
gcloud compute networks subnets create pri-1-eu --network=pri-1 --region=europe-west1 --range=172.20.0.0/20

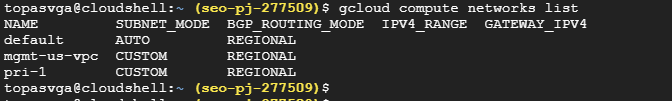

사용 가능한 VPC 네트워크 리스트 확인
gcloud compute networks list

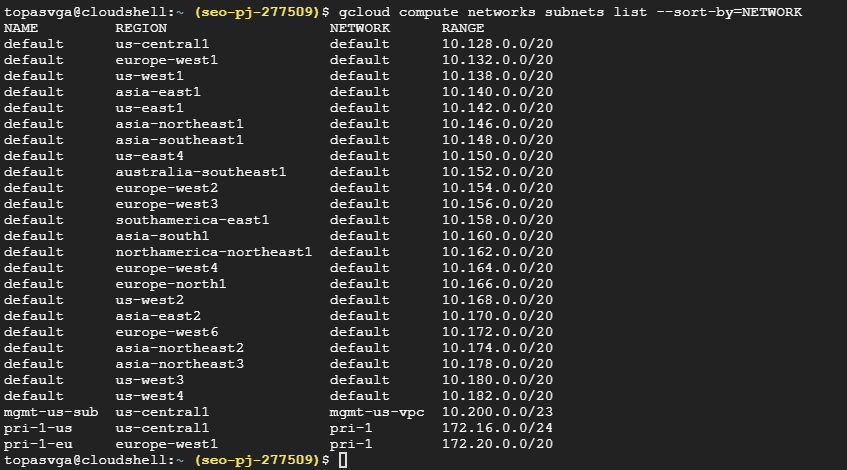

사용가능한 서브넷 리스트 출력.
gcloud compute networks subnets list --sort-by=NETWORK



<5> managementnet의 방화벽 규칙 만들기 - console
SSH, ICMP   유입 트래픽  방화벽 규칙을 만듭니다.

Console 에서
VPC 네트워크 > 방화벽 규칙
+ 방화벽 규칙 만들기를 클릭합니다.
mgmt-ssh-icmp
0.0.0.0/0



<6> pri-1  방화벽 규칙 만들기 - cloud shell

icmp, ssh 방화벽 허용한다.

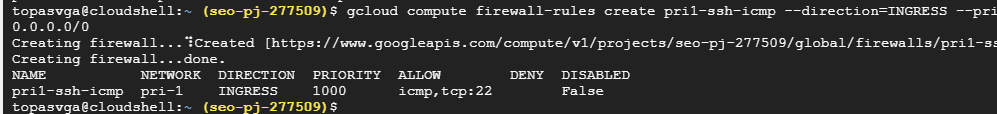

gcloud compute firewall-rules create pri1-ssh-icmp --direction=INGRESS --priority=1000 --network=pri-1 --action=ALLOW --rules=icmp,tcp:22 --source-ranges=0.0.0.0/0



방화벽 규칙의 목록을 출력
gcloud compute firewall-rules list --sort-by=NETWORK

console에서 확인하기
VPC 네트워크 > 방화벽 규칙



<7> VM 인스턴스 만들기

다음과 같은 2개의 VM 인스턴스를 만듭니다.
mgmt--us  의  mgmt-us-vm
pri-1-us 의 pri-1-us-vm

1. mgmt-us-vm 인스턴스 만들기

Console 로 mgmt-us 인스턴스를 만듭니다.
Compute Engine > VM 인스턴스
Create instance
instance-1
네트워킹을 클릭합니다. mgmt-us   (네트워크를 변경하면 된다)


2. pri-1-us-vm 인스턴스 만들기

Cloud Shell
gcloud compute instances create pri-1-us-vm --zone=us-central1-c --machine-type=n1-standard-1 --subnet=pri-1-us



VM 인스턴스 출력
gcloud compute instances list --sort-by=ZONE



<8> ping 테스트하기


<9> VM 인스턴스에 네트워크 인터페이스 추가하기
VM에 네트워크 인터페이스를 추가로 만들 수도 있다.

네트워킹을 클릭합니다.
네트워크 인터페이스 추가
추후 방화벽도 허용하라.


감사합니다.
