38. Azure 기본 개념 -1/9
<1> Azure 리전 개념
<2> Azure 가용성 집합의 개념
<3> 가용성 구성 옵션
<4> 구독은 비용 지불 단위이다.

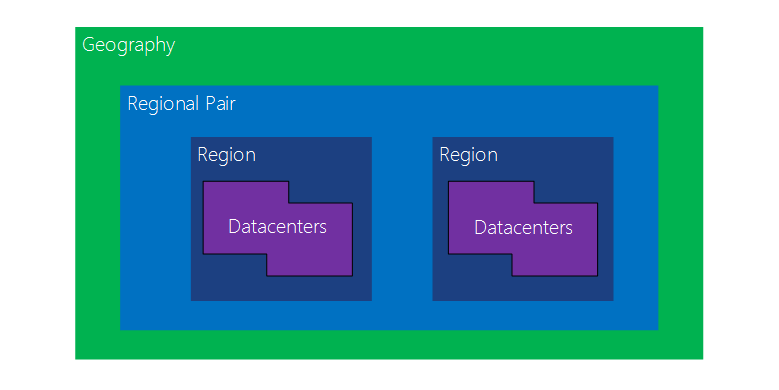

<1> Azure 리전 개념
1
GEO 그래피 (Geography)
미주, 유럽, 아시아 태평양, 중동 및 아프리카 4개로 나눈다.
2
지역 페어 (Regional Pair)
적어도 300마일 거리가 떨어져 있다.
리전에서 복원하는 것이 우선 된다.
장애 시 Pair 리전을 동시에 업데이트하지 않는다.
3
리전 (Regions)
한 개 이상의 데이터 센터를 보유.
4
AZ = IDC라고 보면 된다.
서울 IDC , 부산 IDC
<2> Azure 가용성 집합의 개념
1

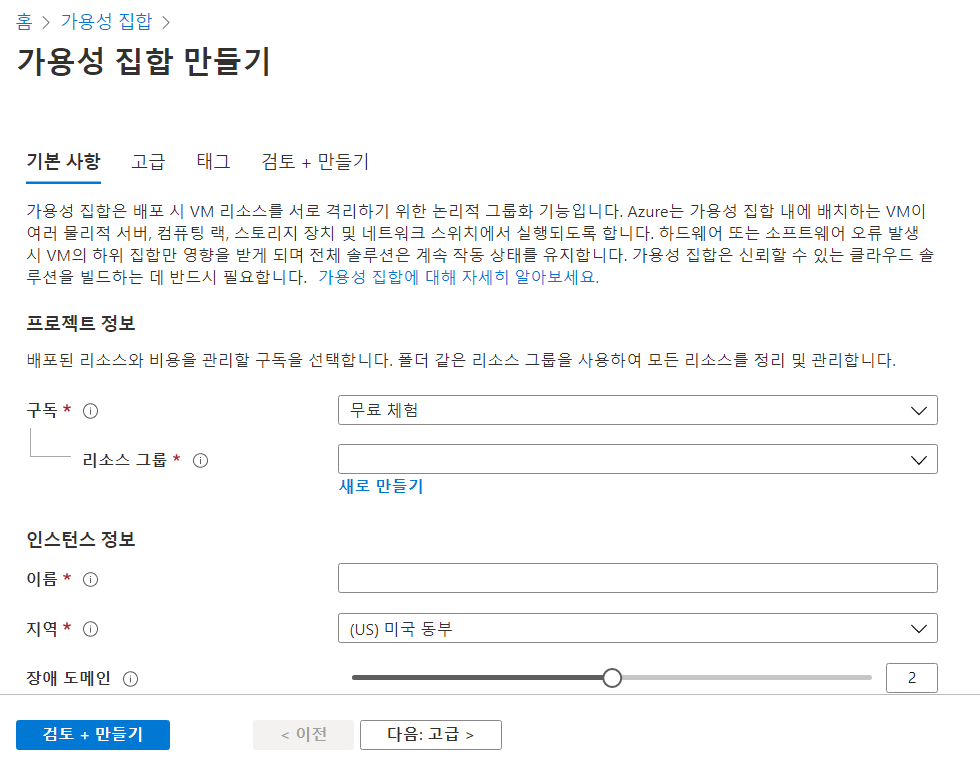

가용성 집합 (Availability Set)
가용성 집합을 만들고 2개 이상의 VM을 만들면 물리적 장애가 나더라도 이슈가 없다.
물리 서버로 1번이 죽더라도 서비스에 영향이 없다.
장애 도메인 (FD, Fault Domain) - 동일한 전원과 네트워크 스위치는 사용하는 도메인, 하나의 물리적인 랙.
업데이트 도메인 (UD, Update Domain) - 애저의 유지보수로 업데이트할 때 동시에 진행되는 소스트 그룹.
두 개 이상의 업데이트 도메인으로 장애 방지.
2

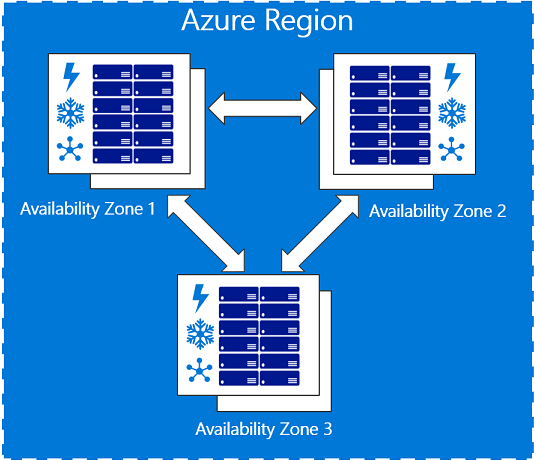

가용성 영역 (Availability Zone) = AZ가 다른 영역에 있다는 뜻.
데이터 센터가 무너졌을 때 대비해 Availability Zone을 설정할 수 있다.
1번 데이터 센터에 VM1
2번 데이터 센터에 VM2를 배포한다.
1번 데이터 센터가 문제가 되더라도 Availability Zone 인 경우는 이슈가 없다.
<3> 가용성 구성 옵션
1
단일 VM 가용성 옵션 가용성 확보는?
프리미엄 스토리지를 가진 VM은 99.9로 제공한다.
단일 VM인데 가용성을 확보하고 싶으면 프리미엄 스토리지를 써라.
2.
적어도 서버가 동시에 내려가지 않도록 하고자 할 때는?
가용성 집합 (SET)을 사용하라.
1) 업데이트 도메인 : 예약된 유지 관리, 성능 또는 보안 업데이트는 업데이트 도메인을 통해 순서가 정해집니다.
2) 폴트 도메인 : 물리 서버, 물리적으로 분리.
3 가용성 집합 사용 시 3 티어 예제
WEB
VM1, VM2 배포하고 가용성 Set으로 묶는다.
WAS
VM1, VM2 배포하고 가용성 Set으로 묶는다.
DB
2대 이상으로 배포하고, 가용성 Set으로 묶는다.
WEB은 WEB끼리 묶어야 한다.
4
IDC 자체가 문제가 될 때는 장애가 없도록 하려면?
가용성 영역을 사용한다.
하나 이상의 데이터 센터로 구성된다.
독립된 전원, 쿨링 네트워크를 가진다.
하나의 가용성 영역
5
가용성 영역 아키텍처
3 티어 구성일 경우
WEB
WAS
DB
WEB1------WAS1---------DB1를 가용성 영역으로 묶는다. A IDC로 구성한다.
WEB2------WAS2---------DB2를 가용성 영역으로 묶는다. B IDC로 구성한다.
<4> 구독은 비용 지불 단위이다.
1
애저에서 구독은 비용 지불 단위이다.
// AWS의 비용 기준은?
AWS 계정 (Account ID ) = 메일 계정
// GCP의 비용 기준은?
프로젝트
구독으로 비용을 지불한다.
비용의 단위이다.
구독은 논리적인 영역을 제공한다.
구독을 만들 때 크레디트 카드나 계약을 한다.
2
접근제어와 관련
구독은 접근제어를 할 수 있다.
3
구독은 기술적 제한을 할 수 있다.
비용, 프로젝트 등 추가가 필요하면 구독을 나눠야 할 수도 있다.
여러 프로젝트를 하나의 구독으로 운영하려 하면 비용을 나누는데 힘들다.
구독으로 VM을 만들 수 있는 게 한계가 있어서 많은 VM을 만들면 구독을 나눠야 할 수도 있다.
결론 : 프로젝트가 많고 복잡하면 구독을 나누자.
4
구독은 ?
비용, 접근제어 , 기술적 제한의 단위
청구 , 접근제어
한 계정이 한 개 혹은 여러 개의 구독을 가질 수 있다.
메일 계정을 여러 개의 구독을 가질 수 있다. 여러 개를 사용할 수 있다는 것이다. 그래야 돈 벌지요. 이해되죠?
5
접근제어는 통합 시스템으로 접근제어를 한다.
구독도 AD로 관리한다.
6
구독을 관리하려면?
관리 그룹을 사용한다. Management Gropus
하나 혹의 여러 개의 구독을 포함할 수 있다.
구독을 관리하기 위해 만든 것이다.
여러 개의 구독을 관리하기 위해 만든 것이다.
디폴트로 루트 관리 그룹이 있다.
최대 1만 개까지 관리 그룹을 만들 수 있다.
관리 그룹은 6개 하위 레벨까지 가능하다.
7

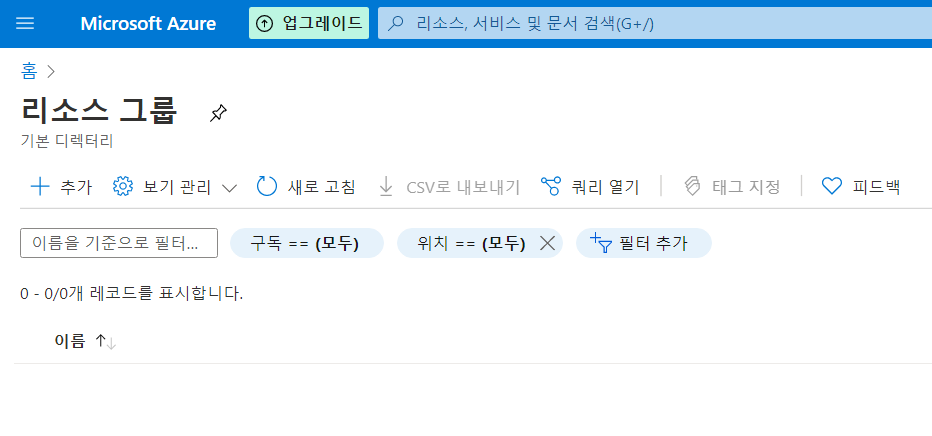

리소스 그룹 (Resource groups)
동일한 라이프 사이클을 가진 여러 리소스에 대한 논리적 그룹이다.
관리 목적이다.
리소스를 관리 가능한 단위 단위로 집계한다.
8
RBAC (역할 기반 접근 제어, Role Base Access Control)
리소스를 한 번에 지우는 것도 가능하다.
// 애저의 가장 큰 장점 중에 하나라고 생각한다. 리소스를 한 번에 지울 수 있어서 너무 좋다.
// AWS에서는 리소스 삭제가 가장 어려운 것 중 하나이다. 그래서 비용이 나온다.
모든 Azure리소스는 하나의 리소스 그룹에만 존재한다.
9
Azure Resource Manager
리소스 및 리소스 그룹 생성, 구성, 관리 및 삭제
구조
Management Groups = 관리 그룹
:
Subscriptions = 구독
:
Resource groups = 리소스 그룹
:
Resource = 리소스
10
에제 포털
https://portal.azure.com/

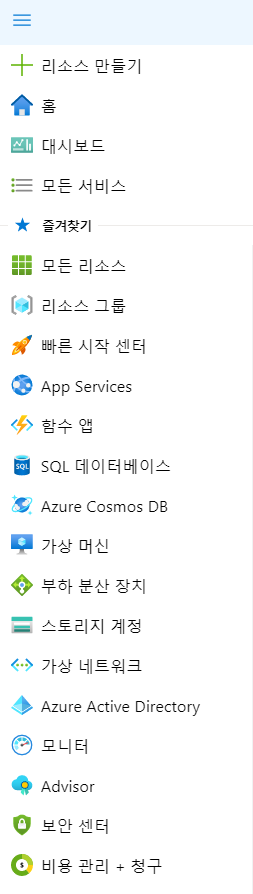

왼쪽 맨 위 메뉴
4개가 있다.
리소스 만들기
홈
대시보드 - 내 대시보드를 작성할 수 있다.
모든 서비스 - 리소스를 눌러 사용하거나 검색을 이용해 사용한다.
11
3가지 알아보자.
디렉터리
구독
관리 그룹
12
디렉터리
오른쪽 상단 > 디렉터리 변경 > 디렉터리 + 구독 자세히 알아보기
https://docs.microsoft.com/ko-kr/azure/active-directory/fundamentals/active-directory-how-subscriptions-associated-directory?amp;clcid=0x12
13
검색창에서 구독 검색
내 역할이 계정 관리자 인지 확인한다.
계정 관리자는 비용을 지불한다.
14

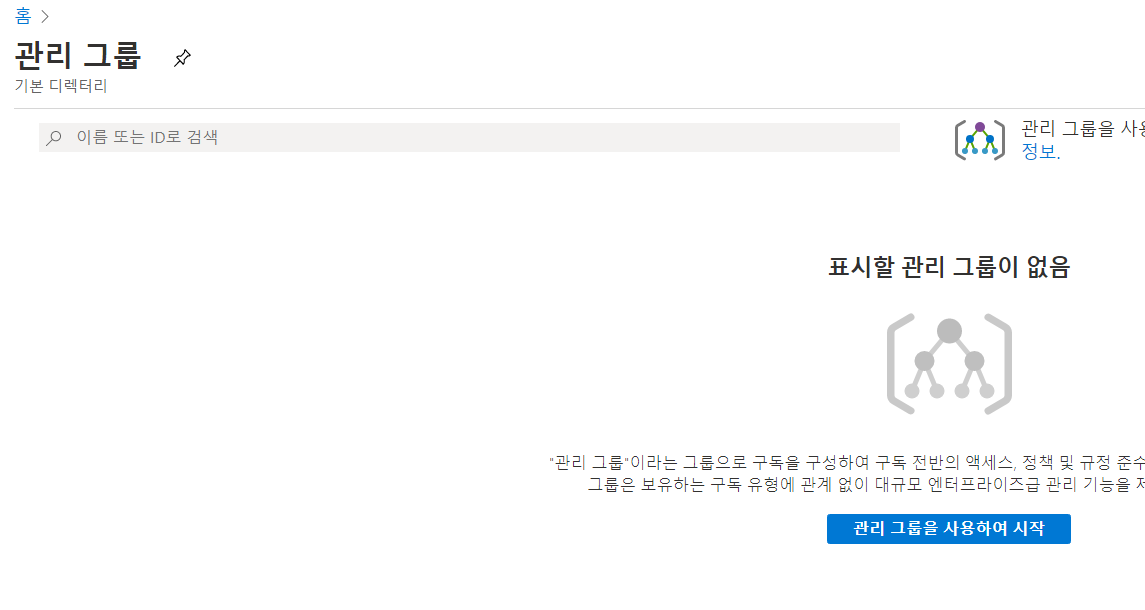

관리 그룹
상단에서 관리 그룹을 검색한다.
따로 만들지 않았다면 표시할 관리 그룹이 없음으로 나온다.
만들었다면 구독 1, 구독 2 가 나온다.
