by Master Seo Dec 20. 2020

527. Cloudformation ALB추가


다음은 Cloudformation 을  설정 파일 내용입니다.


<1>  VPC 1개 , Pub-subnet 3개 , Pri-subnet 3개 ,  DB-subnet 2개

<2>  Pub1-EC2 1개 , Pri-EC2 2개  추가하기

<3>  ALB 추가하기



<1>  VPC 1개 , Pub-subnet 3개 , Pri-subnet 3개 ,  DB-subnet 2개


1

만들것은 ?

VPC 1개

Pub-subnet 3개

Pri-subnet 3개

DB-subnet 2개



2

필요한것  ?


VPC 1개를 위해 필요한것  ? 3개

// VPC가 1개 필요하다. 인터넷 게이트웨이가 1개 필요하고, 인터넷 게이트웨이를 VPC에 1개 연결한다.

VPC:

InternetGateway:

AttachGateway:


3

Pub-subnet 3개를 위해 필요한것  ?  8개

// 서브넷을 3개 만들것이다.  연결도 3개 필요하다. 라우팅 테이블 2개 필요하다. (디폴트가 1개더 추가된다.)


PublicSubnet1:

PublicSubnet2:

PublicSubnet3:

PublicRouteTable:

PublicRoute:   0.0.0.0/0 igw

PublicSubnetRouteTableAssociation1:

PublicSubnetRouteTableAssociation2:

PublicSubnetRouteTableAssociation3:


4

Pri-subnet 3개를 위해 필요한것 ?   7개

// 서브넷을 3개 만들것이다.  연결도 3개 필요하다. 라우팅 테이블 1개 필요하다.


PrivateSubnet1:

PrivateSubnet2:

PrivateSubnet3:

PrivateRouteTable:

PrivateSubnetRouteTableAssociation1:

PrivateSubnetRouteTableAssociation2:

PrivateSubnetRouteTableAssociation3:


5

DB-subnet 2개를 위해 필요한것 ?  5개

// 서브넷을 2개 만들것이다.  연결도 2개 필요하다. 라우팅 테이블 1개 필요하다


dbsubnert1:

dbsubnert3:

dbroutettable:

dbsubnertRouteTableAssociation1:

dbsubnertRouteTableAssociation3:


참고 자료

https://brunch.co.kr/@topasvga/1371





<2>  Pub1-EC2 1개 , Pri-EC2 2개  추가하기


1

추가로 만들것은 ?

Pub1-EC2 1개

Pri-EC2 2개


2

Pub1-EC2 1개를 위해 필요한것 ?  3개

// EC2 1개를 만든다면 리소스는 3개가 필요하다.

Keyname

Security Group

Intstance



3

Pri-EC2  2개를 위해 필요한것 ?  2개

// EC2 2개를 만든다면 리소스는 2개가 필요하다.

Intstance

Intstance

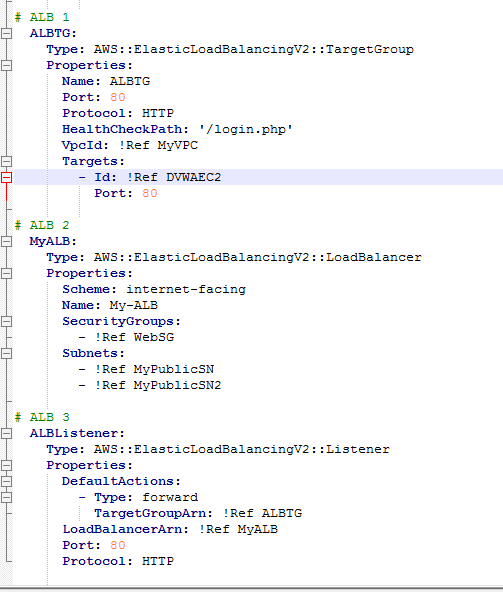

<3>  ALB 추가하기


1

추가로 만들것은 ?

ALB  (Pri-EC2 2개 연결)


2

ALB  관련 3개 ?

TargetGroup

LoadBalancer

Listener


ALB 보안그룹 1개 ?



VPC1SG3:





https://brunch.co.kr/@topasvga/1781

감사합니다.
