64. 5주 차 - Azure 애플리케이션 게이트웨이

Azure 애플리케이션 게이트웨이를 만들어 보자.

L7 로드 밸런서이다.

서비스 범위는 지역이다.



애플리케이션 게이트웨이는  서울리전에서도 잘 된다!


<1> Portal 언어 변경하기

<2> 리소스 그룹 만들자

<3>  애플리케이션 게이트웨이 구성도

<4>  로드밸런서 종류

<5>  리소스 그룹 만들기

<6>  가상 네트워크  만들기

<7>  서버용 서브넷  만들기

<8>  서버용  서브넷에 가상 머신 웹서버 2대 만들기

<9>  가상 머신 웹서버  보안 그룹에서 80 허용하기

<10>  애플리케이션 게이트웨이 만들기

<11>  확인하기

<12>  실습 후 삭제하기




<1> Portal 언어 변경하기

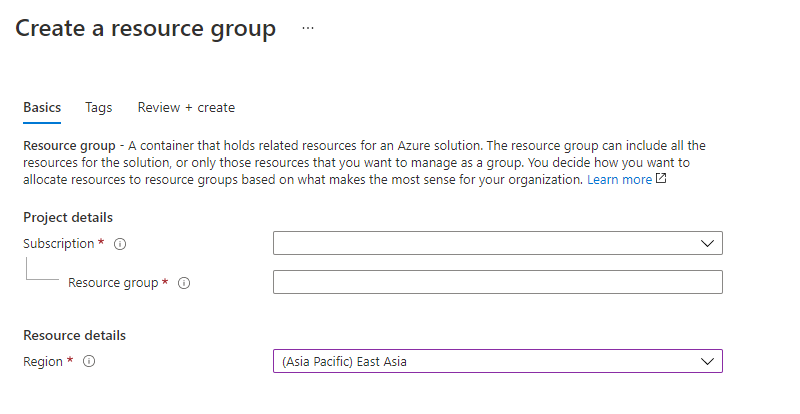

<2> 리소스 그룹 만들자


순서?

리소스 그룹 만들자  > 네트워크 만들고 > 서브넷 만들고 > 서버 만든다.

이후 애플리케이션 게이트 웨이 만든다.


리소스 그룹 만들때 리전을 지정 한다!!

최초 어느 리전에서 작업할지 선택하자!!

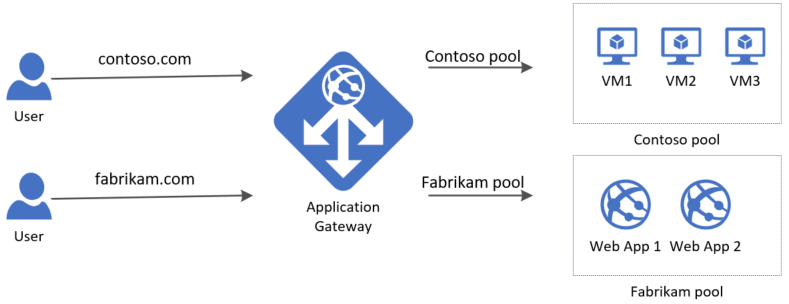

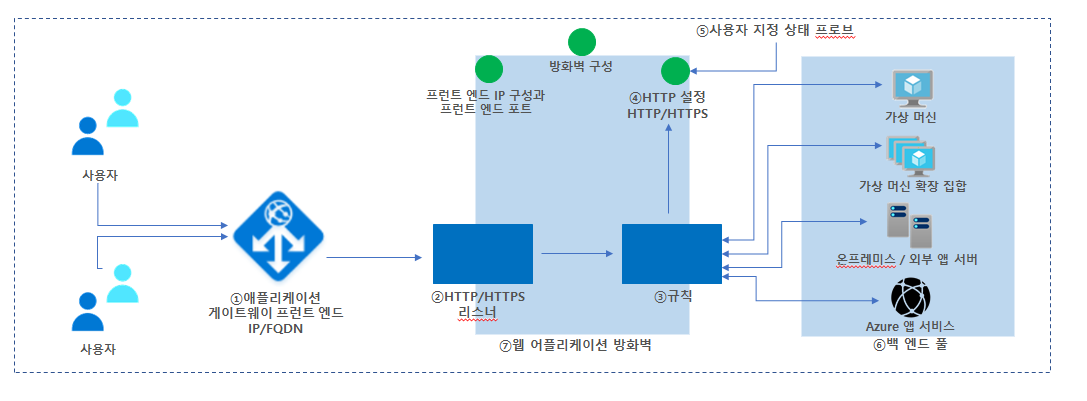

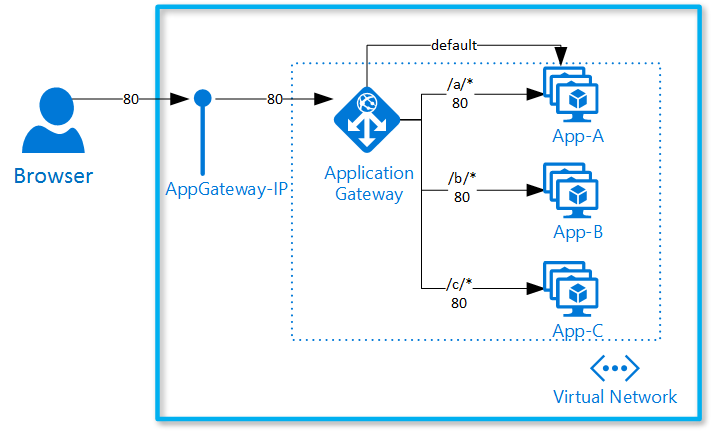

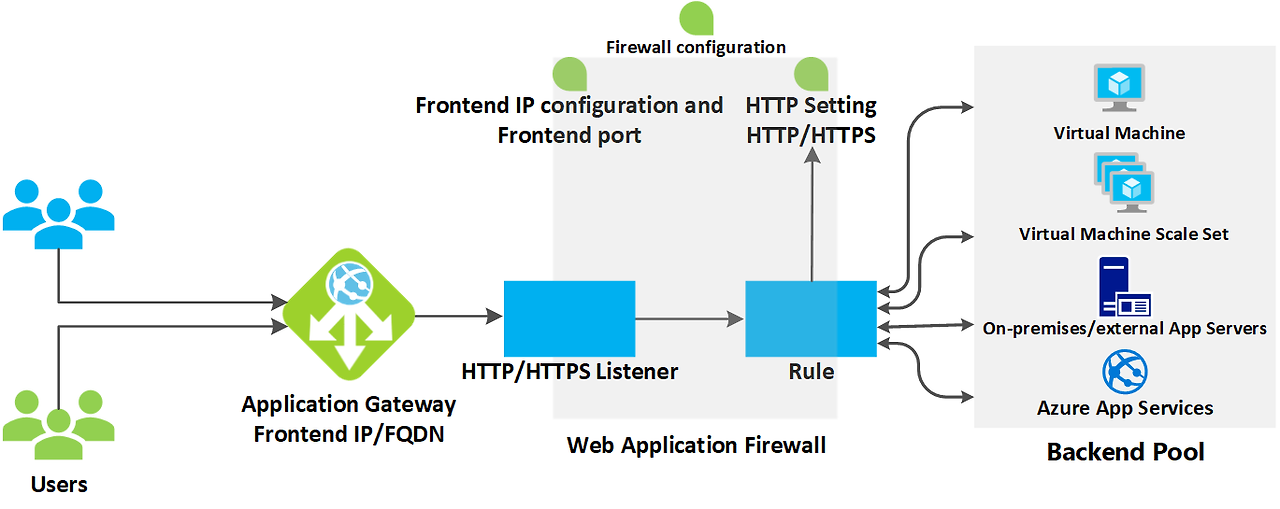

<3>  애플리케이션 게이트웨이 구성도


트래픽 부하 분산 장치

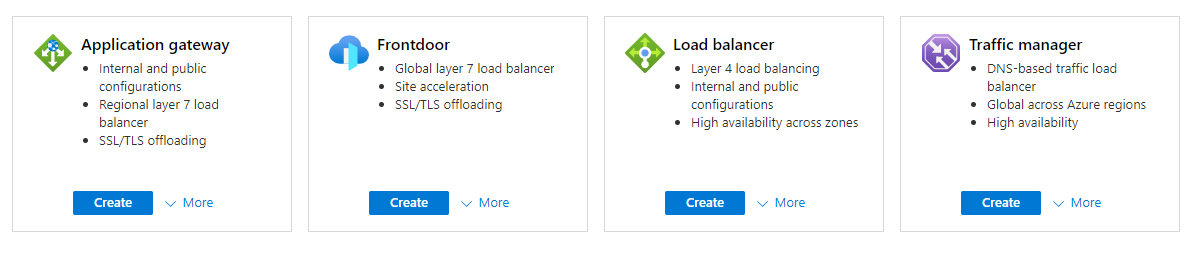

<4> 로드밸런서 종류


애플리케이션 게이트웨이는 L7  로드밸런서이다.

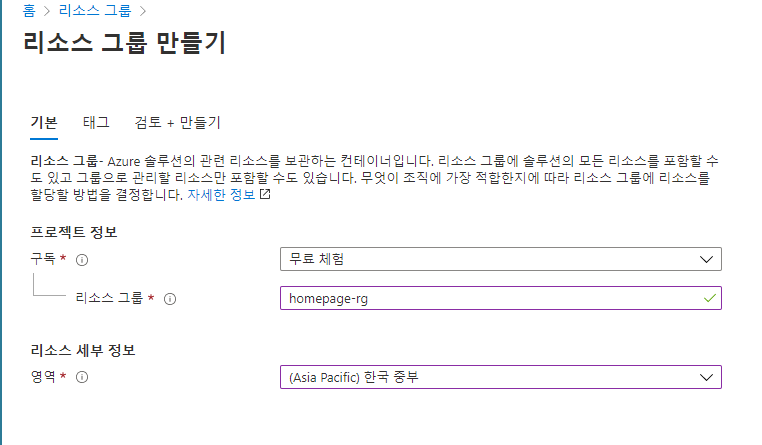

<5>  리소스 그룹 만들기


리소스 그룹 >

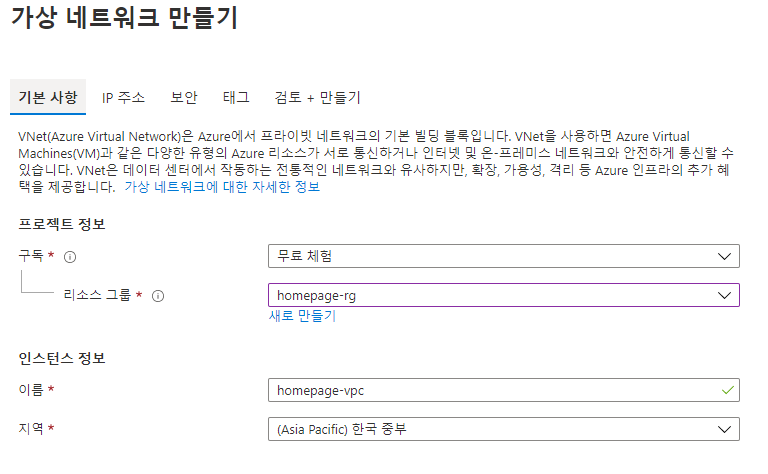

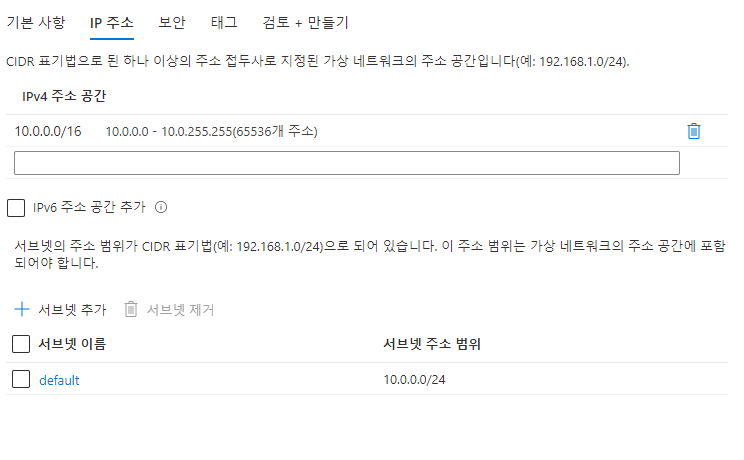

<6>   가상 네트워크  만들기


가상 네트워크 >   다음 > 다음

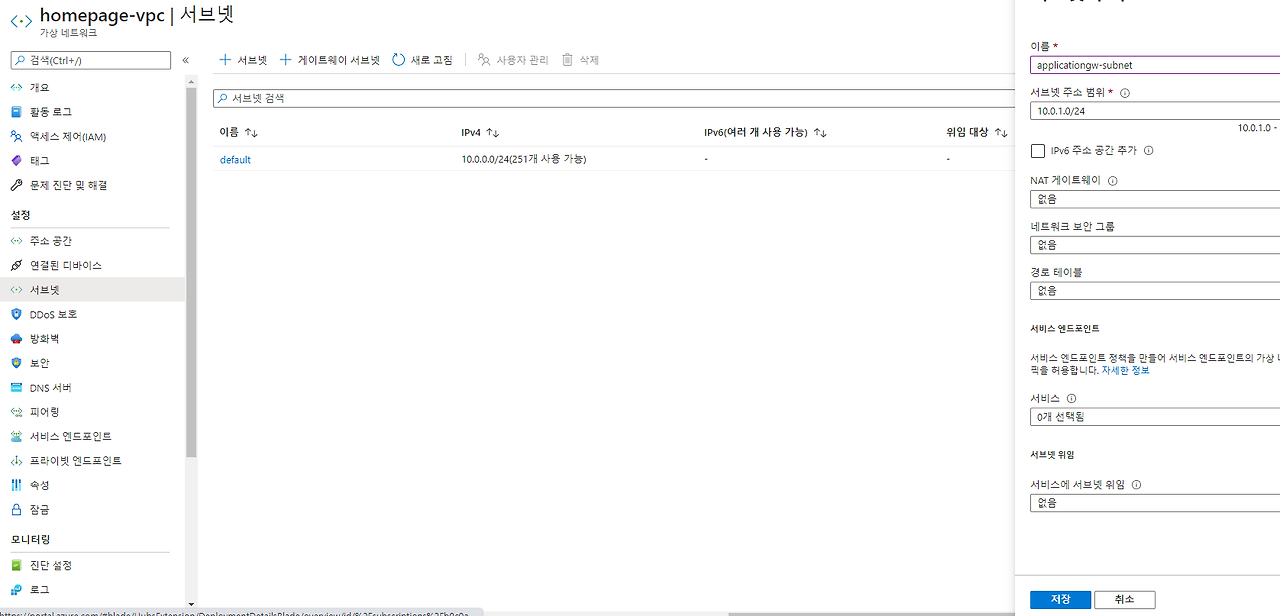

<7>   서버용  서브넷  만들기


서브넷 >

10.0.1.0 /24






<8>  애플리케이션 게이트웨이용 서브넷에  가상 머신 웹서버 2대 만들기


1

가상 머신 >  추가 > 가상 머신 >  vm01 > 다음 > 다음   > 네트워크 : applicationgw-subnet  10.0.1.0/24 확인  > 검토 + 만들기 >

프라이빗 키 다운로드 및 리소스 만들기   >  vm01_key.pem  >  배포 진행 중


2

추가 1대 더 생성

가상 머신 >  추가 > 가상 머신 > vm02    >  Azure에 저장된 기존 키 사용 >  다음


3

웹서버에 apache 설치

yum install httpd -y

/usr/sbin/httpd

cd  /var/www/html

vi index.html

22222222


vi index.html

1111111


azureuser로 로그인



##

windows  서버의 경우


로그온후 powershell 로 IIS를 설치할수 있다.


Install-WindowsFeature -Name Web-Server -IncludeManagementTools

Set-Content -Path "C:\inetpub\wwwroot\Default.htm" -Value "Running AOS Web Service from host $($env:computername) !“




<9>  가상 머신 웹서버  보안 그룹에서 80 허용하기


네트워킹 > 인바운드 포트 규칙  > HTTP 허용




<10>  애플리케이션 게이트웨이 만들기


애플리케이션 게이트웨이   >  + 추가  >  애플리케이션 게이트웨이 만들기


1

기본사항?

application-gw

가상 네트워크  - homepage-vpc 선택

서브넷 - applicationgw-subnet(10.0.1.0/24)

서브넷에  application gw만 있어야 합니다.  애플리케이션 게이트웨이용 서브넷 추가 하기

서브넷 구성 관리 >  서브넷

appgw2-subnet

10.0.2.0/24


2

프런트 엔드?

공용  IP주소 새로 추가

appgw-pubip


3

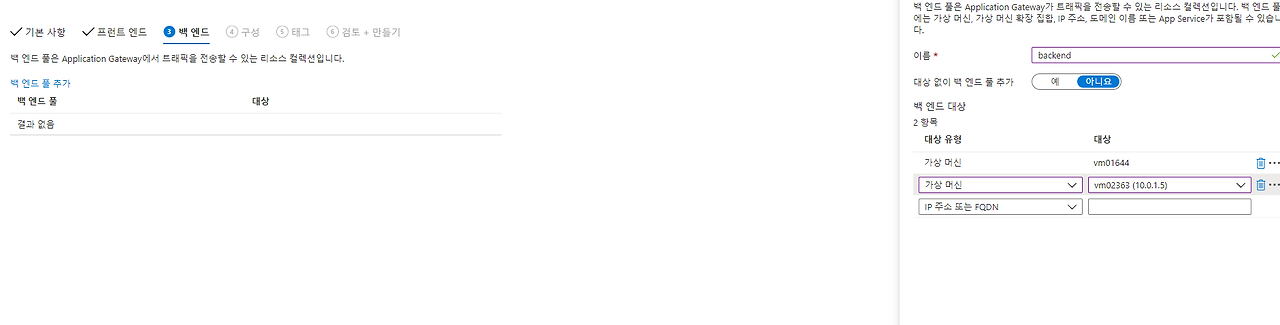

백 엔드?

백엔드 풀 추가 > 가상 서버 선택

4

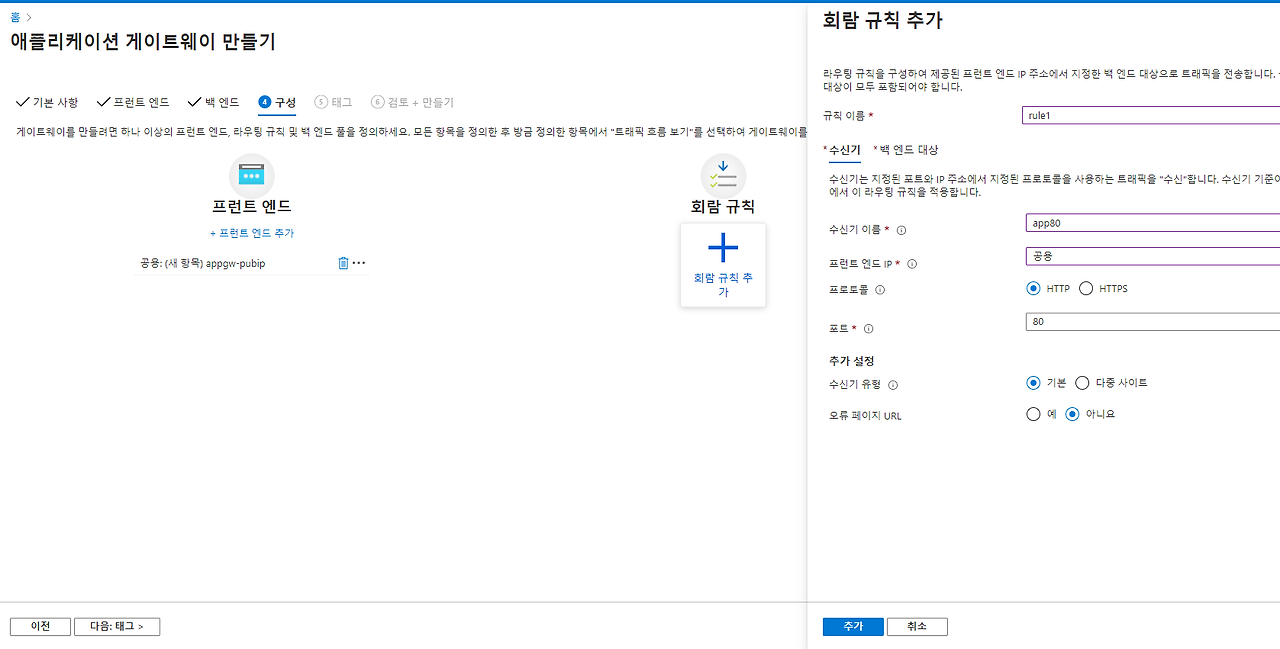

구성?

회람 규칙 추가 >

rule1

백 엔드 대상 > backend

HTTP 설정 > 새로 추가  >

80-http



만들기






<11> 확인하기


1

개별 웹서버 공인 IP로 접속해서 웹이 뜨는지 확인



2

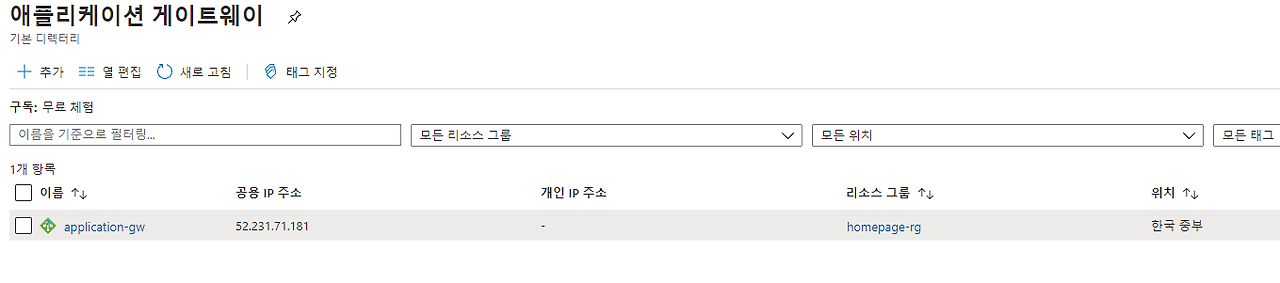

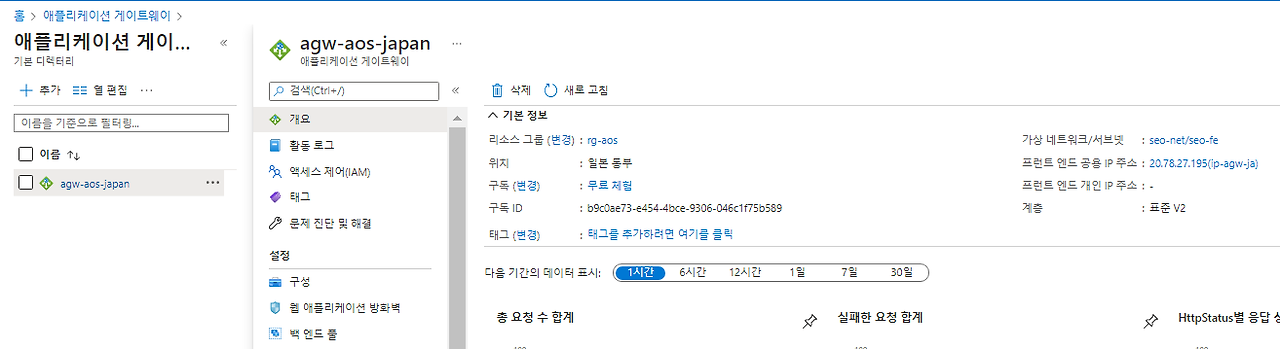

애플리케이션 게이트웨이 >

공용 IP주소로 접속해본다.





Windows서버로 새로 설치하여 IP가 틀리다.


접속 확인



3

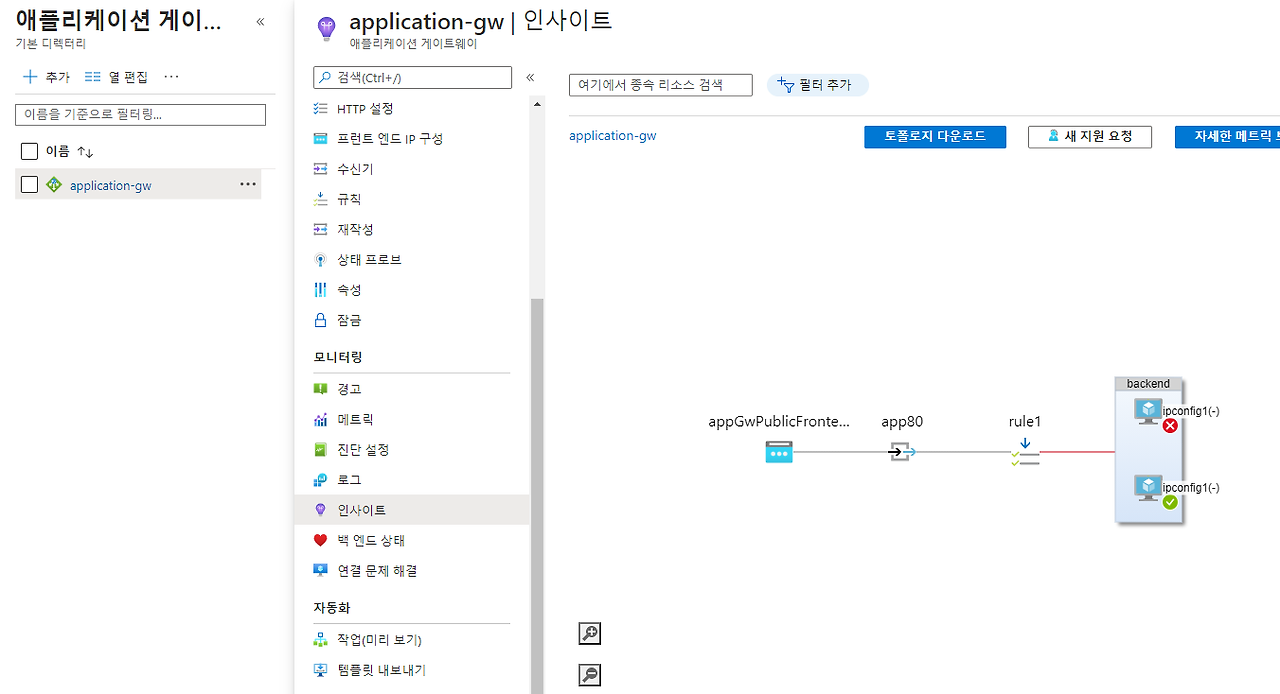

인사이트




3

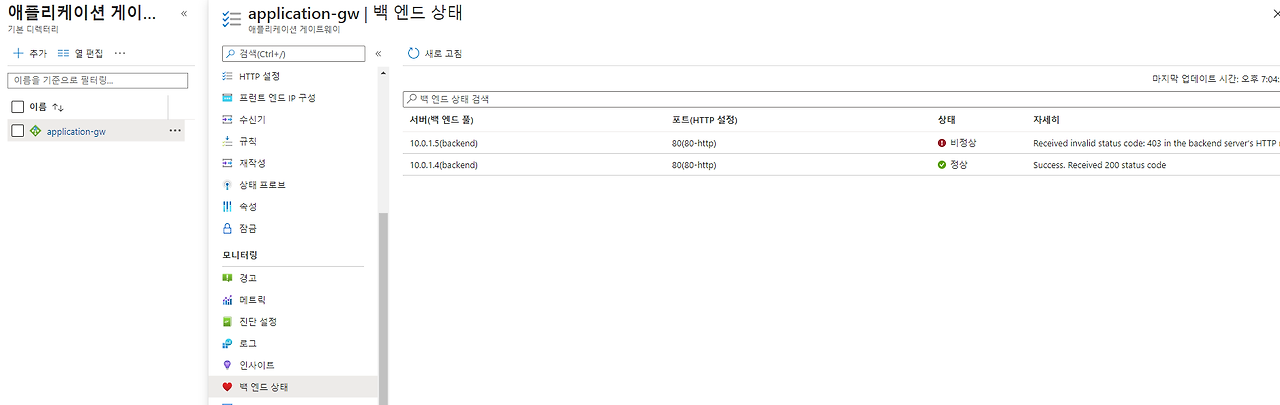

백 앤드 상태




구성 다시 보기

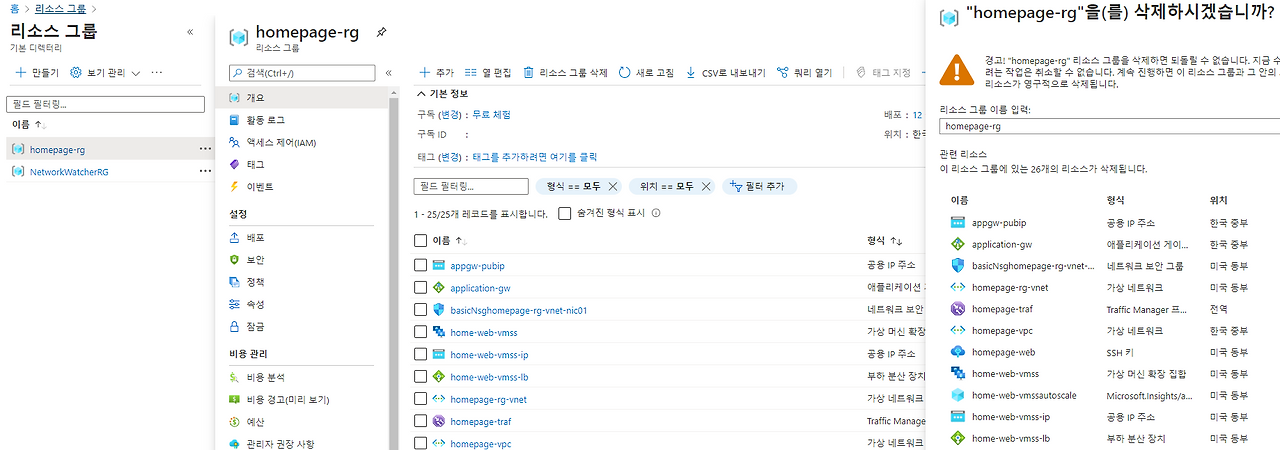

<12>  실습 후 리소그 그룹 삭제하기


비용 안나오게 하기





감사합니다.
