by Master Seo Mar 15. 2021

555. AWS Network Firewall


Network Firewall  사용해보자.



<1>  유입 트래픽 흐름 설명

<2>  AWS Network Firewall   구성도

<3>  설정하기

<4> 사용 가능 지역

<5>  기능

<6>  Network Firewall 삭제 순서

<7> 유튜브 참고




<1>  유입 트래픽 흐름 설명



1

외부 사용자는  IGW를 통해 Workload인 서버로 접속 하고자 한다.


2

우리는 보안 장비를 거치도록 하고자 한다.

해서 라우팅 작업이 필요하다.


3

우선  IGW 라우팅 테이블을 만든다.

IGW-rt 은 인그래스 라우팅을 지원하여  내부로 들어오는 트래픽을 처리할수 있다.

작업은 IGW-rt 테이블 하나를 만들고, Edge associate에서 IGW와 연결 하면 된다.


두번쨰로

Workload(서비스)인 10.0.0.0/24 네트워크로 가는 경로를 파이어월을 거치도록 해야 한다.

파이어월 서브넷에 Network Firewall 을 만든면 엔드포인트가 생긴다.

10.0.0.0/24 네트워크로 가는 경로를  Network Firewall  엔드포인트로 잡아 주면 된다.

이경우 Network Firewall 을 먼저 만들어야 엔드포인트가 생긴다.  GatewayLoadBalancer 엔드포인트

Network Firewall >  Subnet  에 가면   Network InterfaceID   eni-xxxxxxxxx 가 있다.

IGW  라우팅 테이블에

10.0.0.0/24  eni-xxxxxxxxx    추가 한다.



4

파이어월 Subnet 에서의 라우팅?

0.0.0.0/0  IGW로 가도록 하면 된다.

모든 트래픽은 인터넷으로 나가도록 한다.


5

Workload(서비스)의 라우팅 테이블은?

0.0.0.0/0    eni-xxxxxxxxx  (Firewall 엔드포인트)로 가도록 하면 된다.

모든 나가는 트래픽은 Firewall을 거치야한다.

FW로 가면  FW 에서는 모든 트래픽이 IGW로 가도록 되어 있다.


6

Firewall Subnet의 라우팅 테이블은?

0.0.0.0/0  IGW로 인터넷으로 나간다.

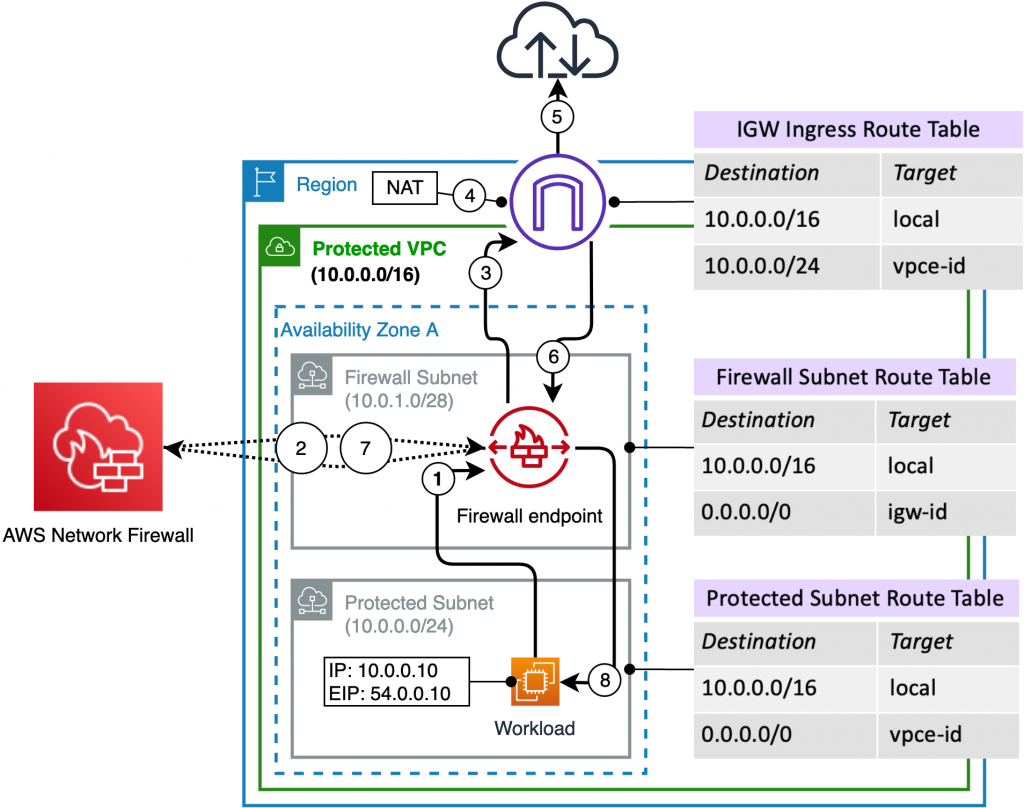

<2> AWS Network Firewall   구성도


1

참고 사이트

https://www.youtube.com/watch?v=r6mEnUTTkMQ

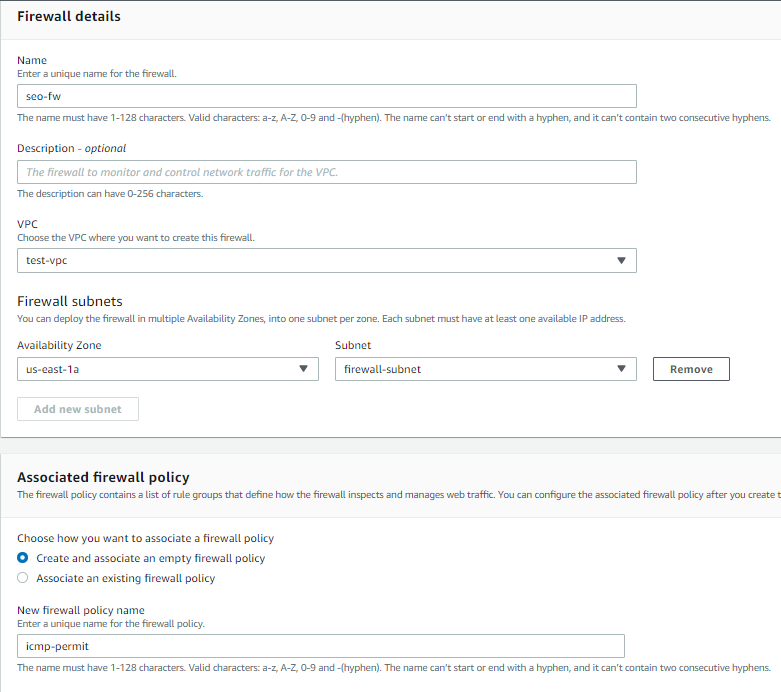

<3>  Network Firewall 만들기


만들면 EndPoint가 생긴다.

Subnet에 가면 eni-xxxxxxxxxx   가 보인다.






<4> 사용 가능 지역


서울 리전이 가능해짐.  2021년 현재



https://aws.amazon.com/ko/network-firewall/?whats-new-cards.sort-by=item.additionalFields.postDateTime&whats-new-cards.sort-order=desc




<5>  기능


1

아웃바운드 트래픽 필터링도 가능


2

AWS Network Firewall은 URL/도메인 이름, IP 주소 및 콘텐츠 기반 아웃바운드 트래픽 필터링을 제공


3

AWS Network Firewall은 AWS Transit Gateway를 사용하여 상호 연결된 VPC에 대해 세밀한 네트워크 보안 제어 기능을 제공할 수 있습니다.




<6>  Network Firewall 삭제 순서


1

라우팅 테이블에 엔드포인트를 먼저 삭제해야 한다.


2

Network Firewall rule group  을 삭제한다.


3

이후, Firewall 을 삭제한다.





<7> 유튜브 참고


https://www.youtube.com/watch?v=r6mEnUTTkMQ



https://www.youtube.com/watch?v=1nir_Mdy3bQ


https://www.youtube.com/watch?v=CISgqpVn75Q





같이 볼만한 자료

https://brunch.co.kr/@topasvga/1795



감사 합니다.
