by Master Seo Jan 15. 2023

네이버 9탄- 네트워크 1/3-2023

네이버 클라우드 네트워크 서비스를 정리해 본다.

클라우드 네트워크의 특징을 알아보자

네이버 클라우드 네트워크과 다른 클라우드 네트워크와 차이점을 보면 좋을거 같다.

전파 교육용으로 사용하도록 IP 관리 EXCEL과 구성도 PPT첨부 합니다.


<1> 클라우드 인프라,  네트워크를 알아보자. 리전, AZ(가용영역), VPC , VPC 외부

<2> Public, Private, Private DB, Private LB Subnet

<3> Route Table

<4> 추가로 필요한 네트워크 서비스 NAT

<5> 삭제

<6> 아키텍처 자료




<1> 클라우드 인프라,  네트워크를 알아보자. 리전, AZ(가용영역), VPC , VPC 외부



VPC는 비용이 발생되지 않는다.


1

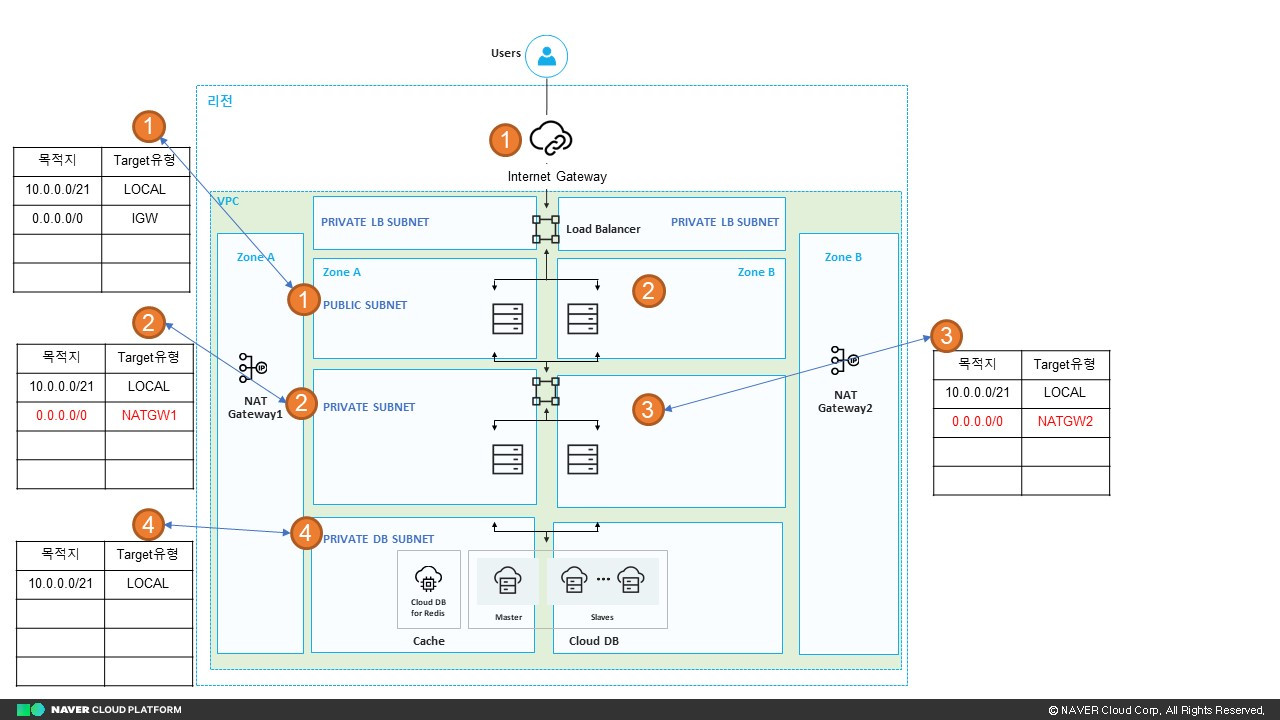

구성도

리전

AZ (가용영역)

VPC

SUBNET


2

VPC 내부 서비스

VPC 외부 서비스 - CDN, Image Optimizer , Object Storage(스토리지가 네트워크 외부에 있다)






<2> Public, Private, Private DB, Private LB Subnet


VPC나 서브넷 생성은 따로 비용 발생되지 않는다.


1

PUBLIC SUBNET 은  공인IP를 매칭시켜 외부에서 접속이 가능하다.

PRIVATE SUBNET 은 NAT를 통해 외부로 통신 가능하다.

PRIVATE DB SUBNET은 외부로 통신이 불가능 하다.

PRIVATE LB SUBNET은 로드 밸런서용이다.


2

NAT GATEWAY ?

NAT GATEWAY는 Zone별로 만든다.
// AWS도 서브넷단위(Zone별)로 만드나,반드시 Public에 만들어야 한다.


3

Load Balancer ?

네이버 클라우드에서는 PRIVATE LB SUBNET을 만들고 해당 서브넷에 생성한다.





4

VPC IP 할당하고 서브네팅 해보자.

KR1에 생성한다.



5

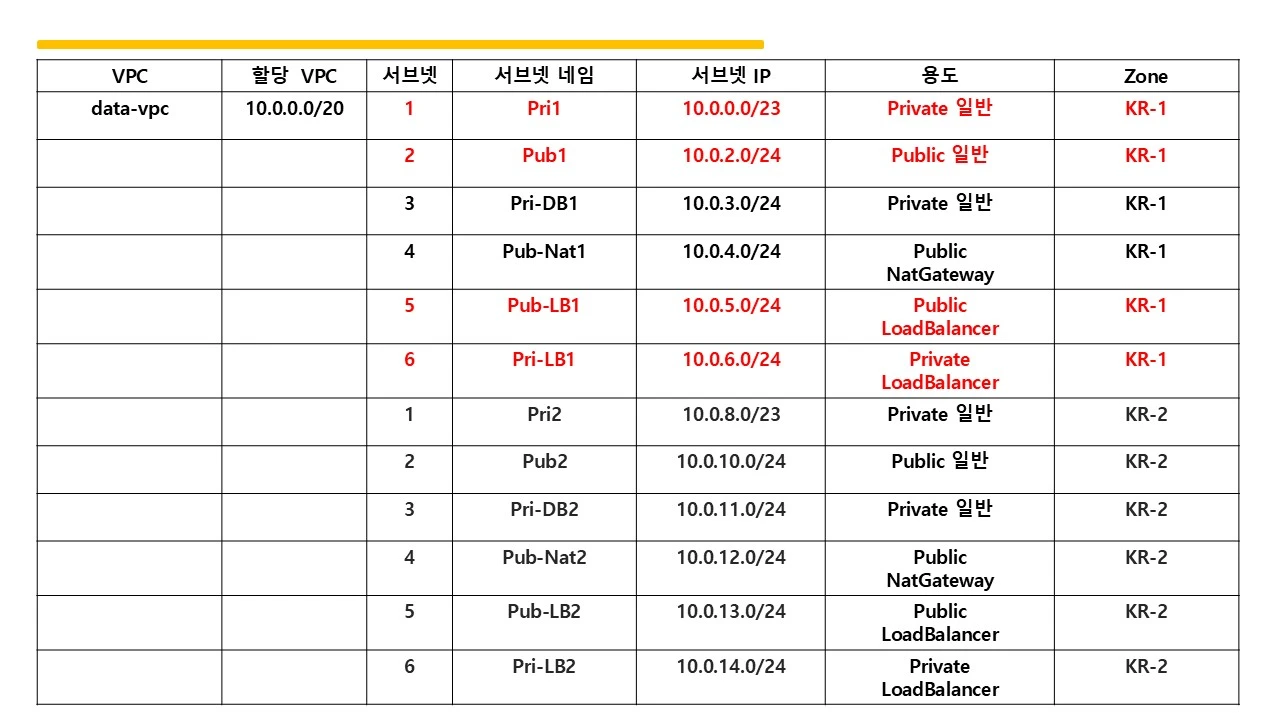

IP관리 Excel



6

8개의 서브넷

잘못 지정된 Zone ?





<3> Route Table


비용 없다.


1

기본으로 자동 생성되는 테이블  2개

default-private-table

default-public-table


2

신규로 필요한 테이블

bc-dev-pri-db-table  사설

bc-dev-pri2-table   사설




3

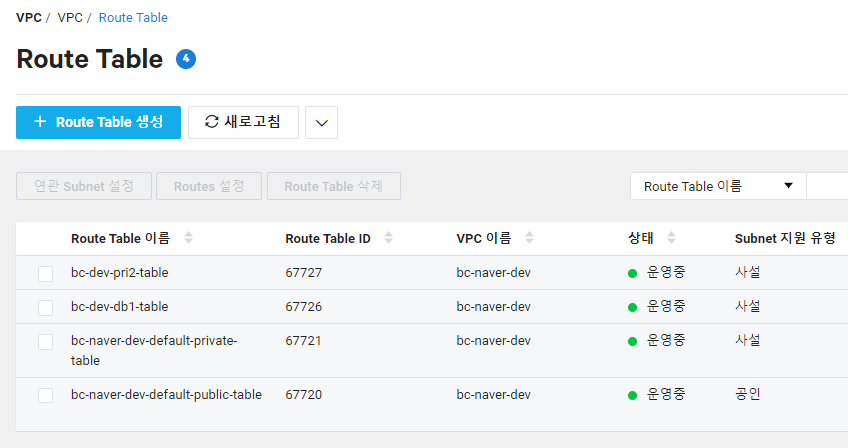

4개의 라우트 테이블





<4> 추가로 필요한 네트워크 서비스 NAT


1

NATGW 2개

NATGW 생성하면 비용이 발생된다.




2

가용 Zone별로 NAT를 만들어 준다.

nat-kr-1

nat-kr-2



3

수정이 필요한 테이블

default-private-table

bc-dev-pri2-table   사설


0.0.0.0/0 NATGW  nat-kr-1

0.0.0.0/0 NATGW  nat-kr-2




4

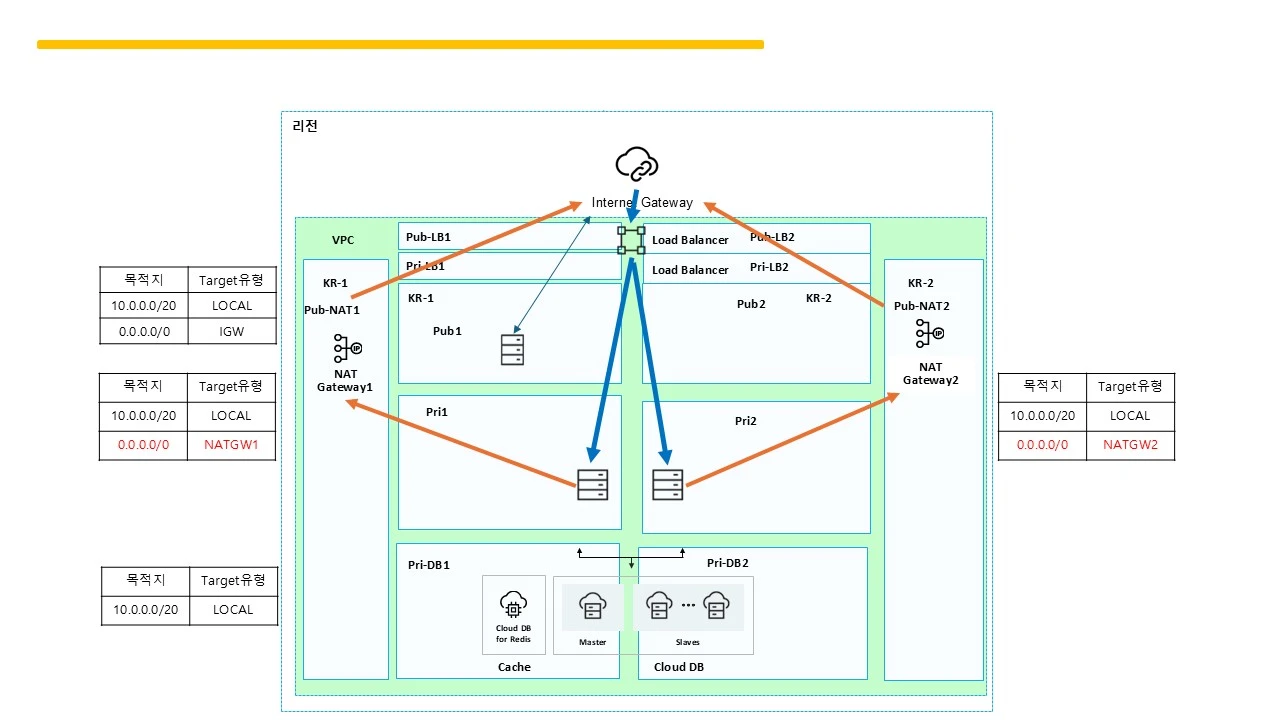

구성도 PPT자료



"Amazon VPC 리소스가 여러 가용 영역 (AZ) 에서 공유 NAT 게이트웨이를 사용하고 있는 것으로 확인했습니다. 고가용성을 보장하고 AZ 간 데이터 전송 비용을 최소화하기 위해 각 AZ에서 별도의 NAT 게이트웨이를 사용하고 동일한 AZ 내에서 로컬로 트래픽을 라우팅하도록 권장드립니다.


각 NAT 게이트웨이는 지정된 AZ 내에서 작동하며 해당 zone에서만 이중화를 사용하여 구축됩니다. 따라서 NAT 게이트웨이 또는 AZ에 장애가 발생하면 다른 AZ에서 해당 NAT 게이트웨이를 사용하는 리소스도 영향을 받습니다. 또한 한 AZ에서 다른 AZ의 NAT 게이트웨이로 트래픽을 라우팅하면 AZ 간 데이터 전송 요금이 추가로 발생합니다."





<5> 삭제


1

NAT만 삭제 후  VPC 삭제가 일괄 삭제 가능하도록 변경되었다.

NAT삭제후 , VPC 일괄 삭제 하자~


2

예전 삭제 순서)

라우팅 테이블에  NAT 0.0.0.0/0 부터 삭제

라우팅 테이블 삭제

NATGW삭제

서브넷 삭제

VPC 삭제




<6> 아키텍처 자료


1

아키텍처 자료


https://www.ncloud.com/intro/architecture



2

https://brunch.co.kr/@topasvga/1858




다음 과정

https://brunch.co.kr/@topasvga/2935




감사합니다.
