by Master Seo Jan 17. 2023

NCP 10탄-도시철도차량 빅데이터 5/35

도시철도차량 빅데이터를 활용한 스마트 유지 보수 전략

부산교통공사



<1> 네이버 클라우드 기반 도시철도 전동차 예지 검수 시스템

<2> 스마트 유지 보수 시스템



<1> 네이버 클라우드 기반 도시철도 전동차 예지 검수 시스템


1

부산교통공사

도시철도 신규건설과 운영 하는 공기업


2

네이버 클라우드 환경의 플랫폼에 열차를 실시간 모니터링하고 진단으로 가용성과 유지보수성 향상이 목표


3

철도차량의 유지보수 트렌드 4가지?

고장 정비 - 고장 기준

예방정비 - 주기에 따라 점검

상태기반 정비 - 신호/데이터 기준 - 각종 센서를 이용.

예측 정비 - 데이터 분석


4

스마트 유지보수 전략 목표?

부품 수명 증가에 따른 유지보수 비용 감소

상태 진단 결과 활용한 예방 검수 확대를 통한 고장 감소



<2> 스마트 유지 보수 시스템



1

네이버클라우드 기반의 도시철도차량 실시간 모니터링과 진단 플랫폼이다.


2

부산교통공사의 스마트 예지검수 시스템은  열차의 주요 장치의 상태와 고장 정보를 실시간으로 제공받고

수집된 과거 정보를 분석할 수 있는 데이터 베이스를 구축함.



3

스마트 예방 검수 시스템 구성도?

차량설비 ---LTE-R  네트워크------  LTE-R  네트워크(유선) / 차량 사업소 서버 ---------  공공 클라우드 (수집서버,  디비 서버, 서비스 서버(웹/와스))----------- 부산교통공사(사용자) / 시스템 관리자.


4

1단계

데이터 수집

시스템 및 부품의 데이터를  TCMS를 통해   관리 및 수집

LTE-R의 열차무선통신 보안망을 통해 차량 사업소 내 망연계 서버로 전송한다.


2단계, 3단계

진단하고자 하는 시스템 및 부품의 상태를 결정하기 위한 조건을 선택한다.

원시 데이터를 전처리 후 조건 설정을 통해 상태를 결정하고 시각화함.

유지보수 진단 알고리즘 적용


실시간 모니터링 진단 플랫폼 아키텍처

공공클라우드(스마트 예방 검수 시스템 )--------VPN-----부산 교통공사/시스템 운영자


4단계

운영과 유지보수에 활용

가용성과 유지보수 향상을 위한 데이터로 사용.

실시간 차령 모니터링 기능 수행.

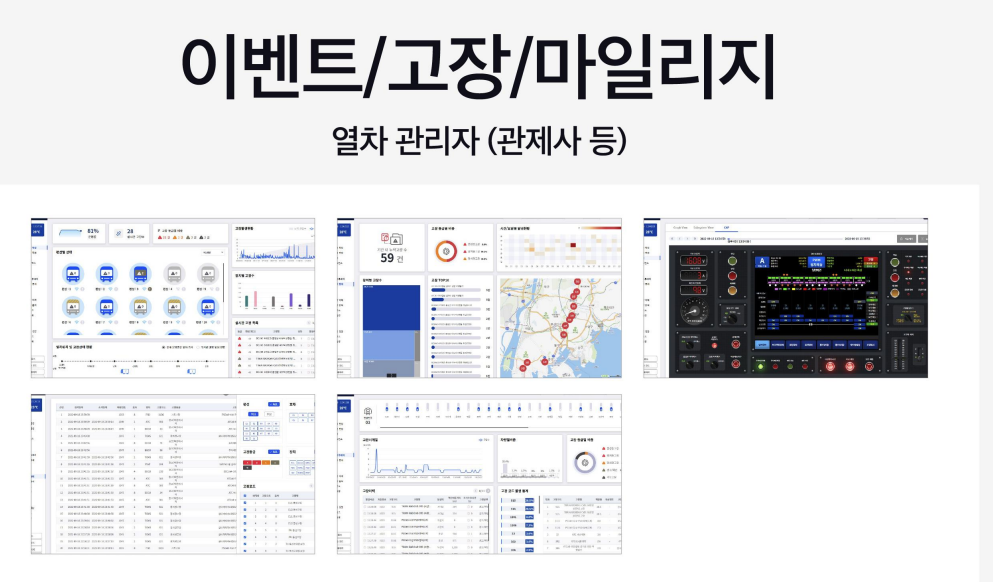

이벤트/고장/마일리지 화면 제공


5

분할 지불 방식의 과금과 환율 리스트가 없어 비용 부담 절감.


6

자율주행 로봇을 활용한 스마트 모니터링 방안 연구 ( with 네이버랩스)
