by Master Seo Jun 13. 2023

카카오 클라우드 3탄-1. 멀티 AZ-VPC

3탄-7개 기술자료

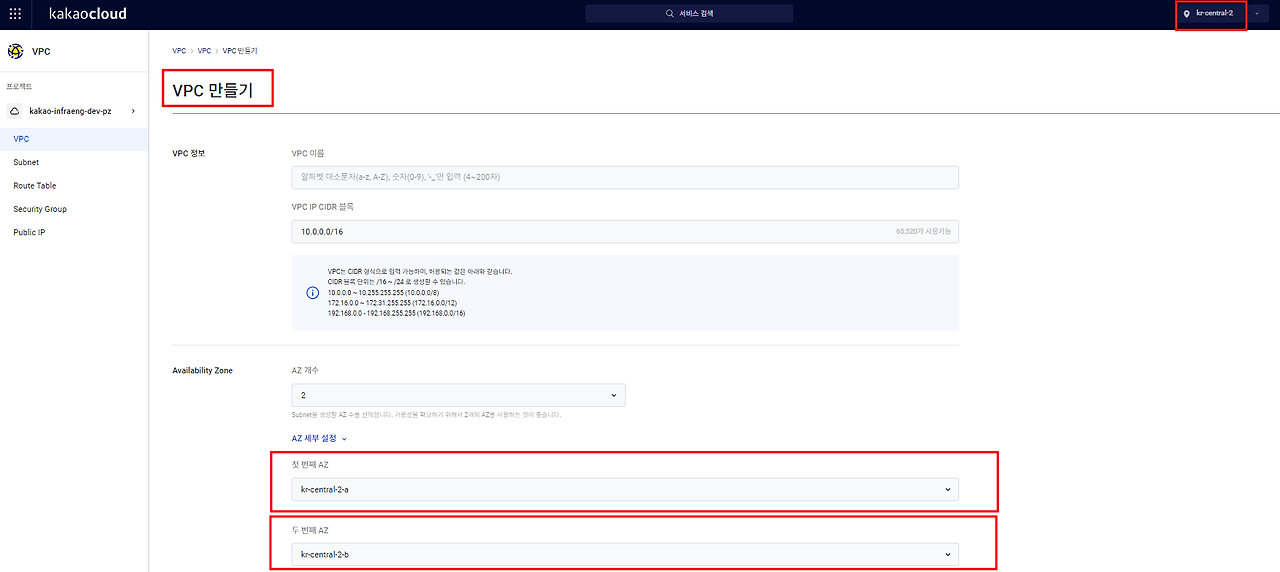

오른쪽 위 KR-Central-2 로 해야 멀티 AZ가 가능하다!



최소한의 변경으로 만들어보자.

디폴트 환경을 알아보자.


<1> VPC 만들기  - 2 티어 구조

<2> VPC 만들기  - 3 티어 구조

<3> 점검사항



<1> VPC 만들기  - 2 티어 구조



1

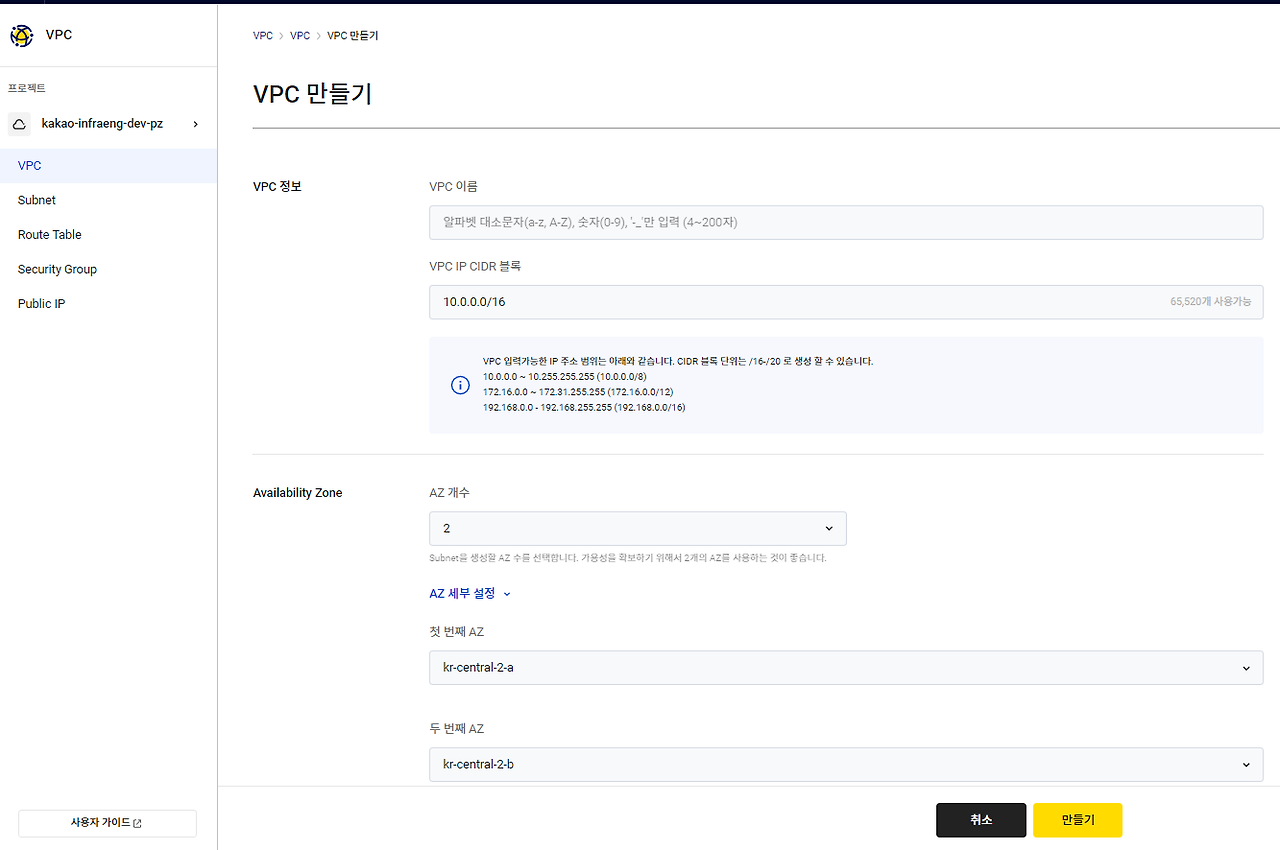

VPC  만들기


VPC 이름

cgame-ka-dev-vpc



Availability

AZ 갯수

2




2

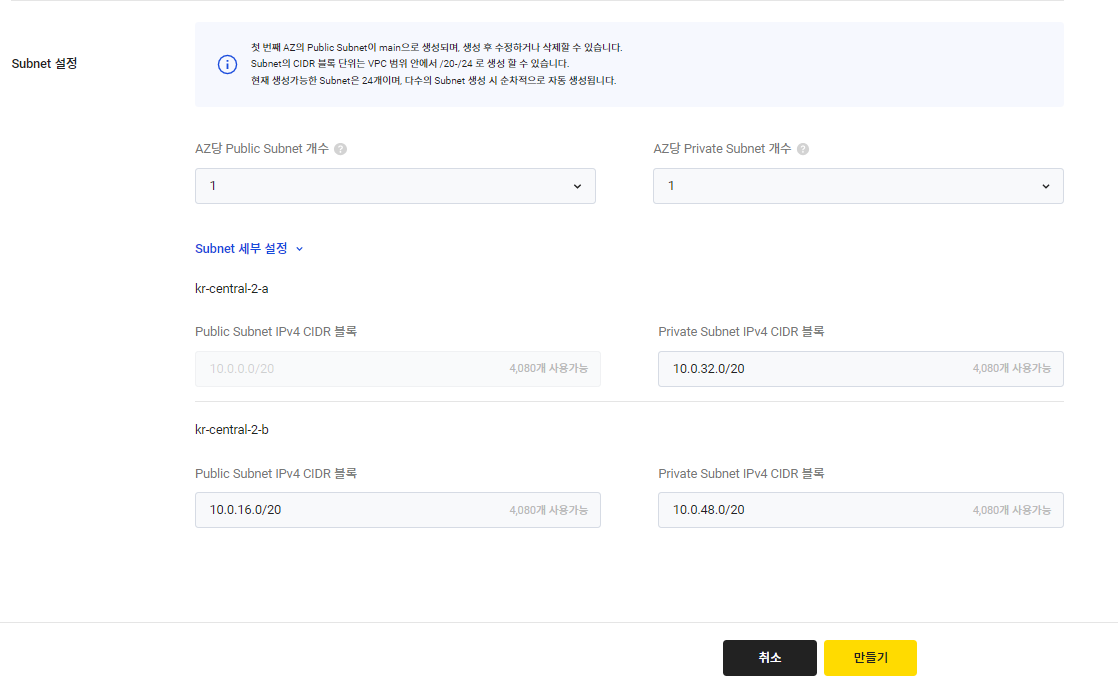

Subnet 설정

AZ당 Public Subnet 개수

1


AZ당 Private Subnet 개수

1개로 입력한다.

// AZ당 Private Subnet 개수는 1~10  , ?  서브네팅도 힘들다.



Public Subnet IPv4 CIDR 블록

10.0.0.0/20

10.0.16.0/20   (생성필요)



Private Subnet IPv4 CIDR 블록

10.0.32.0/20  (생성필요)

10.0.48.0/20  (생성필요)



(4분)


// VPC가 Pending Update  상태  ,  Active 상태 왔다 갔다함.

그냥 Pending Update  상태 이다. 완료되면 Active 이여야 하지 않을까요?

Active인지 봤는데 서브넷이 안되어 있어서 기다림.



https://vclock.kr/timer/#countdown=00:10:00&enabled=0&seconds=0&sound=xylophone&loop=1



아래 순서로 생성됨


VPC

Subnet - public subnet , private subnet 순으로 생성됨

Route Table - 생성됨



3

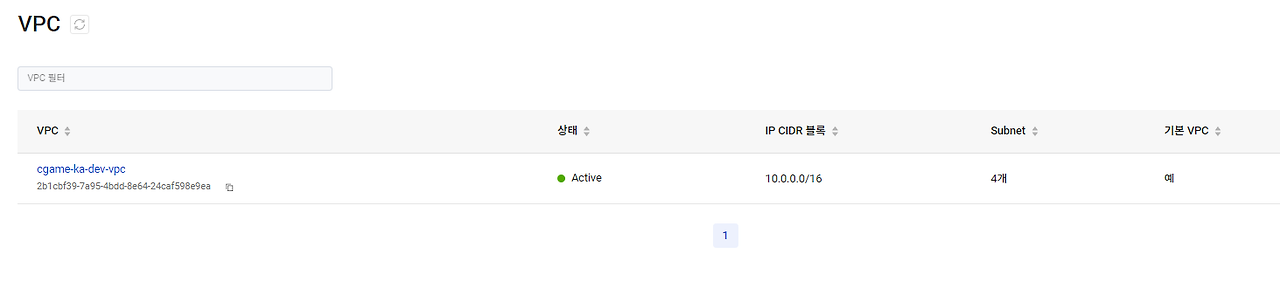

VPC


4

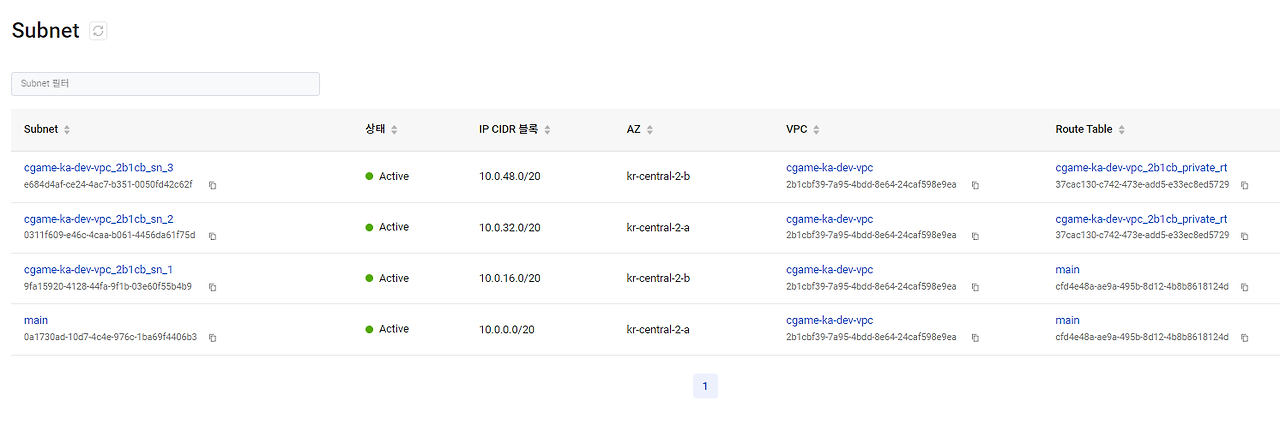

Subnet - public subnet , private subnet 순으로 생성됨


// 서브넷 이름이?   pub1 , pub2  , pri1 , pri2 고려

// main  서브넷 이름 변경    pub1



5

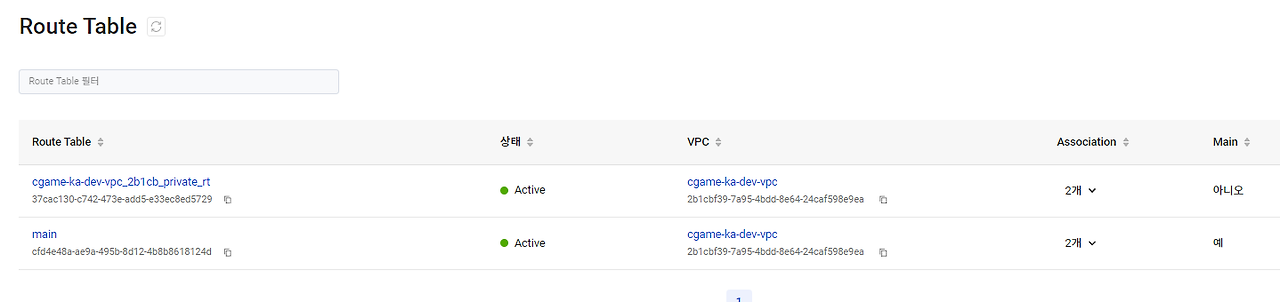

Route Table - 생성됨


// 라우팅 테이블 이름 변경  - main을 public-rt  , xxxxxx-private_rt ?  xxxx ??



6

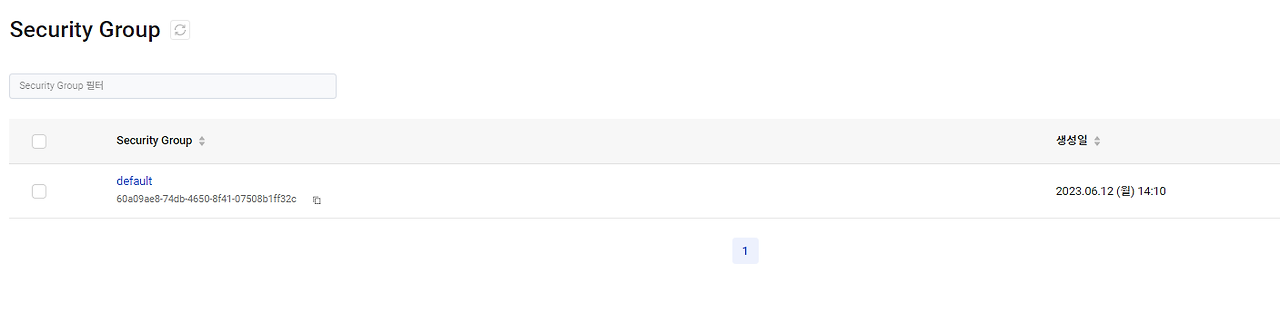

Security Group



7

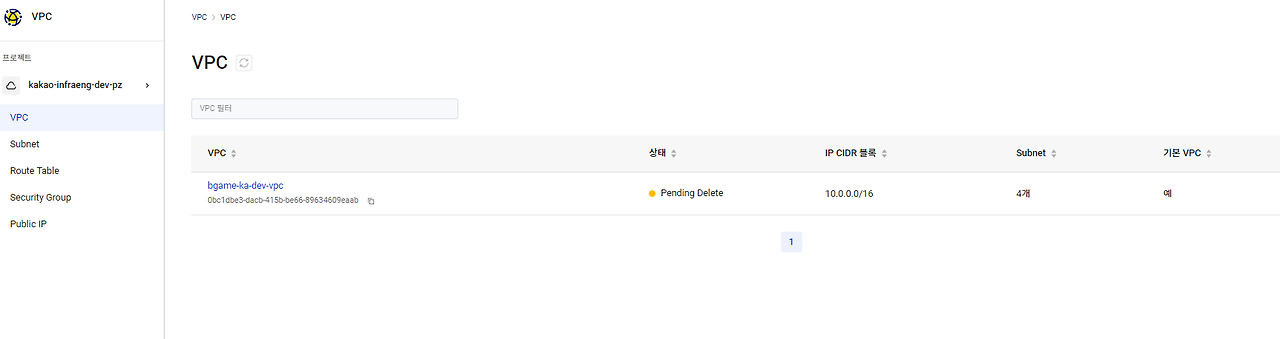

VPC 삭제

(3분걸림)


라우팅 테이블 삭제

서브넷 삭제



<2> VPC 만들기  - 3 티어 구조


1

VPC 생성

WEB 2

WAS 2

DB 2




2

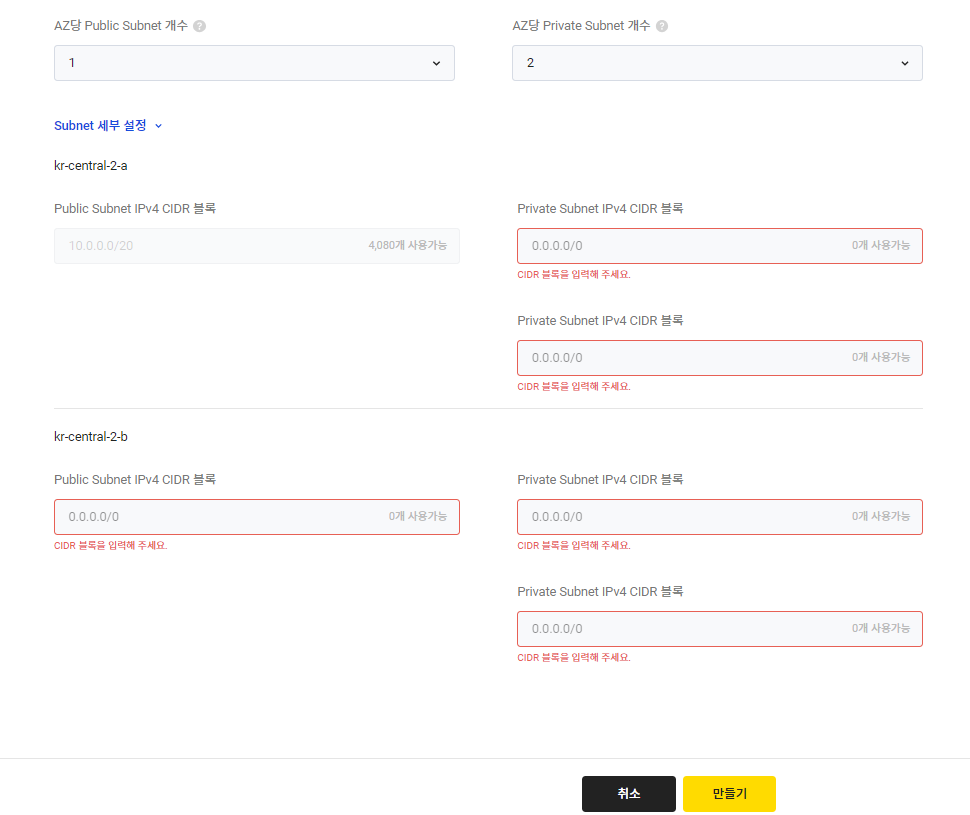

AZ당 Public Subnet 개수

1


AZ당 Private Subnet 개수

2개로 입력한다.


Public Subnet IPv4 CIDR 블록

10.0.0.0/20

10.0.16.0/20



Private Subnet IPv4 CIDR 블록

10.0.32.0/20

10.0.48.0/20

10.0.64.0/20

10.0.80.0/20

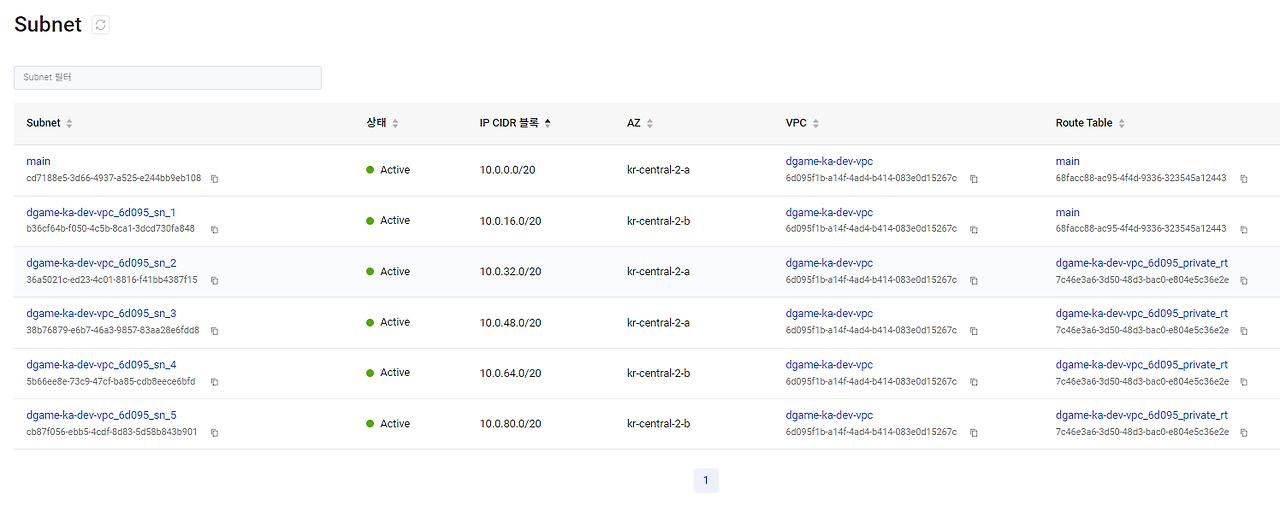

3

// 서브넷 이름에 vpc가 왜 ?

// public , private로 들어갔으면 좋겠다.   sn_1 ? sn_2 ?

// main 이름 변경 가능해졌다. 변경하자.  dgame-ka-dev-pub1



IP CIDR블록을 눌러 IP로 정렬하자.




<3> 점검사항



1

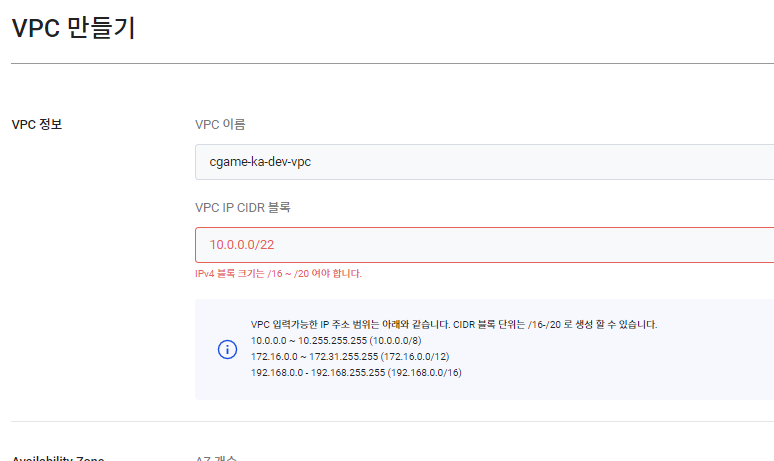

 vpc 블럭을 좀더 줄여야할거 같다.

대기업의 경우 계정이 많다.

/22도 많이 준다.

/20이 디폴트이면 IP가 낭비 된다. 사용자가 원하는 정도만 할당 가능하도록 하면 좋겠다.






2

10.0.0.0/20  이면 AZ가 1개 선택.

10.0.0.0/19 부터  AZ가 2개 선택이 가능하다.  ?? 기준이 ??



3

vpc 생성하면

Public Subnet IPv4 CIDR 블록 - 10.0.0.0/20 으로 고정 ?

10.0.16.0/20

10.0.32.0/20

10.0.48.0/20

10.0.64.0/20

10.0.80.0/20




감사합니다.
