by Master Seo Dec 08. 2023

네이버 15탄-2. VPC 구성

네이버 클라우드로 Zone 이중화 구성해 보자.

데이터 센터 이중화로 구성하는 것이다.



<1> 네이버 클라우드 VPC 구성

<2> DB 서브넷 생성, 다른 Zone에 서브넷 생성

<3> 서브넷 생성 확인

<4> 라우팅 테이블 확인

<5> 공인 IP 확인

<6> 구성 완료 상태

<7> 다음 과정



<1> 네이버 클라우드 VPC 구성




KR-2 Zone DB1 서브넷 생성하자

KR-1 Zone에 5개 서브넷 생성하자.


총서브넷은 10개이다.





<2> DB 서브넷 생성, 다른 Zone에 서브넷 생성


1

DB 서브넷 생성

Private로 생성

db1

10.0.4.0/24



2

라우팅 테이블 생성

seo-db1-route

db1 route table

private로 만듦


라우트 클릭 > 연관 서브넷 설정 >  서브넷 이름   seo-db1  생성 클릭



3

nat2 생성

vpc > natgw 생성 - kr1에

kr1에 생성하자.  KR1 서브넷 선택



4

Route Table 생성


private1-route

사설

연관 서브넷 설정>  pr1 서브넷 선택 생성


라우트 설정

0.0.0.0/0 nat1 추가



private2-route

사설

연관 서브넷 설정>  pr2 서브넷 선택 생성


라우트 설정

0.0.0.0/0 nat2 추가



pub2-route

공인

seo-lb2

10.0.8.0/24


seo-nat2

10.0.7.0/24


seo-pub2

10.0.5.0/24

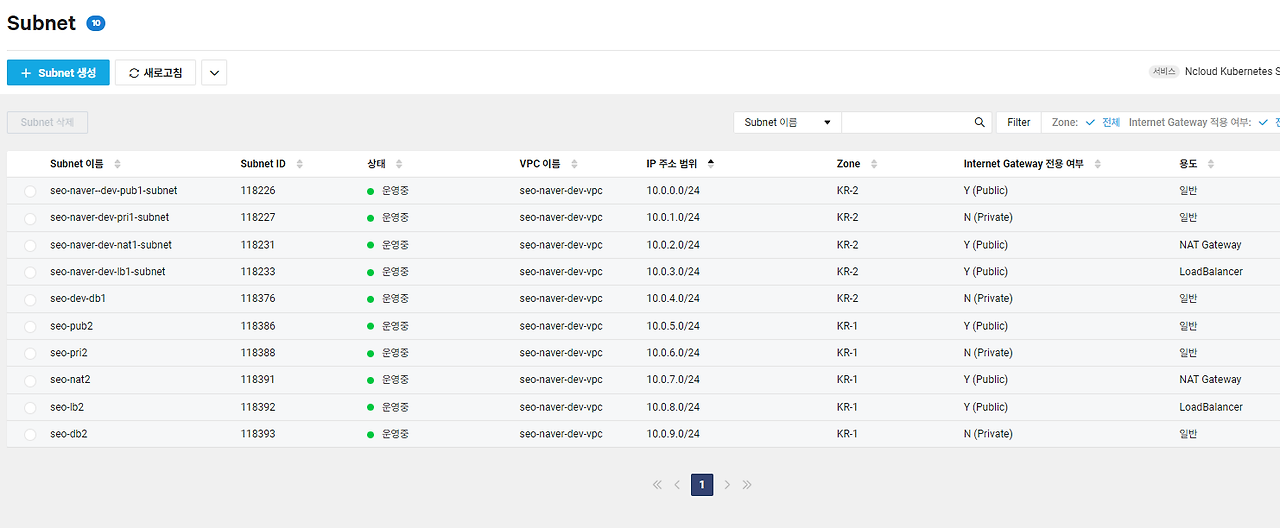

<3> 서브넷 생성 확인

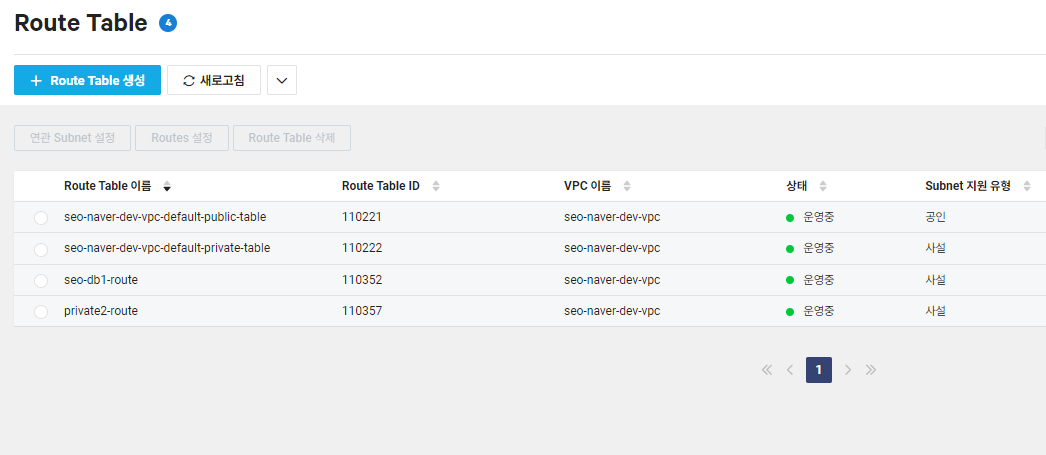

<4> 라우팅 테이블 확인


pub-default

pri-default

pri2

db1


pri 라우팅 테이블이 2개인 이유는  NAT1 , NAT2로 각각 라우팅을 잡아야 하기 때문이다.

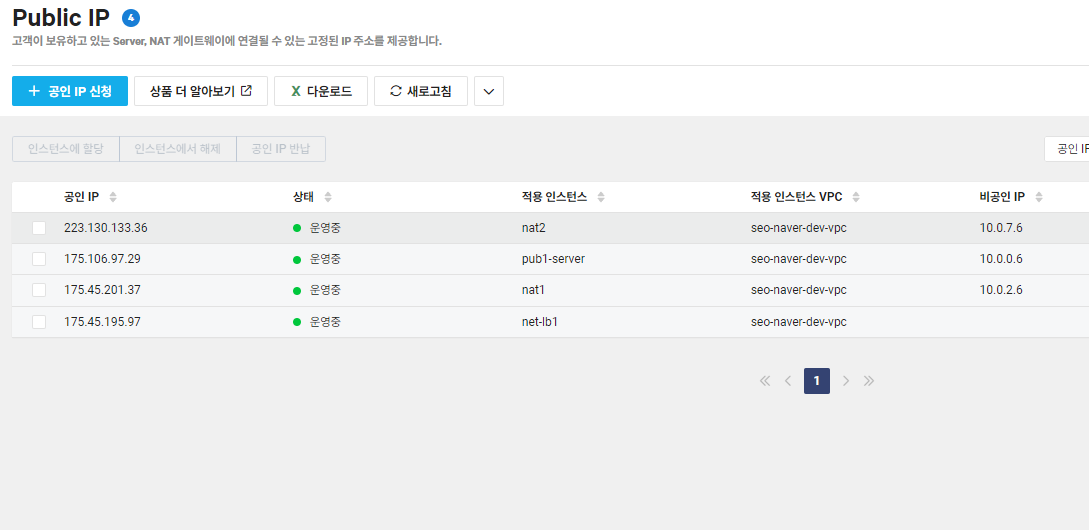

<5> 공인 IP 확인

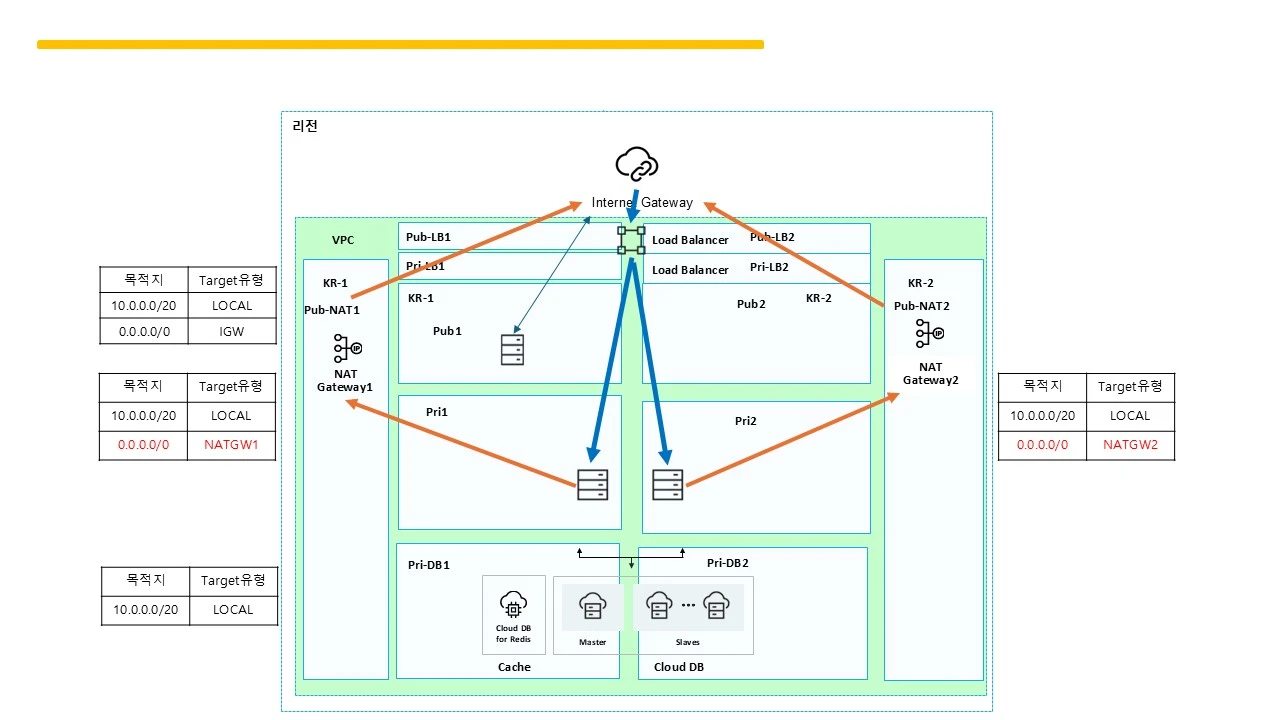

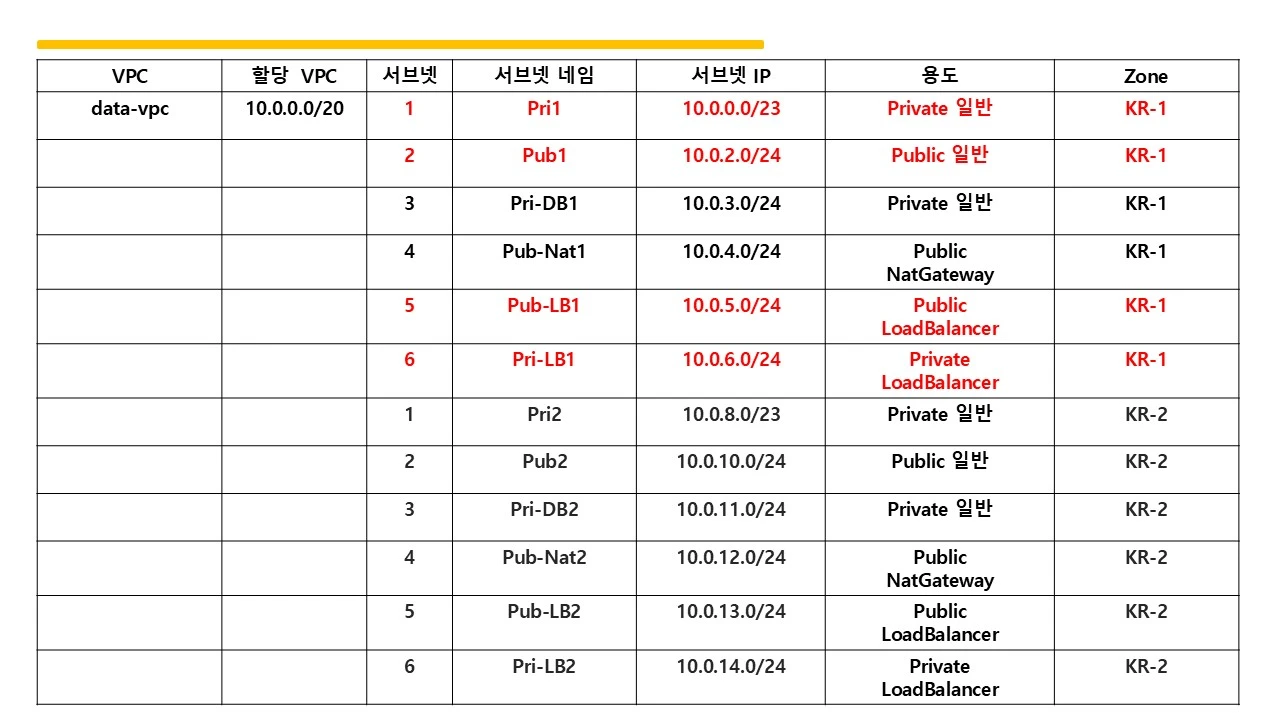

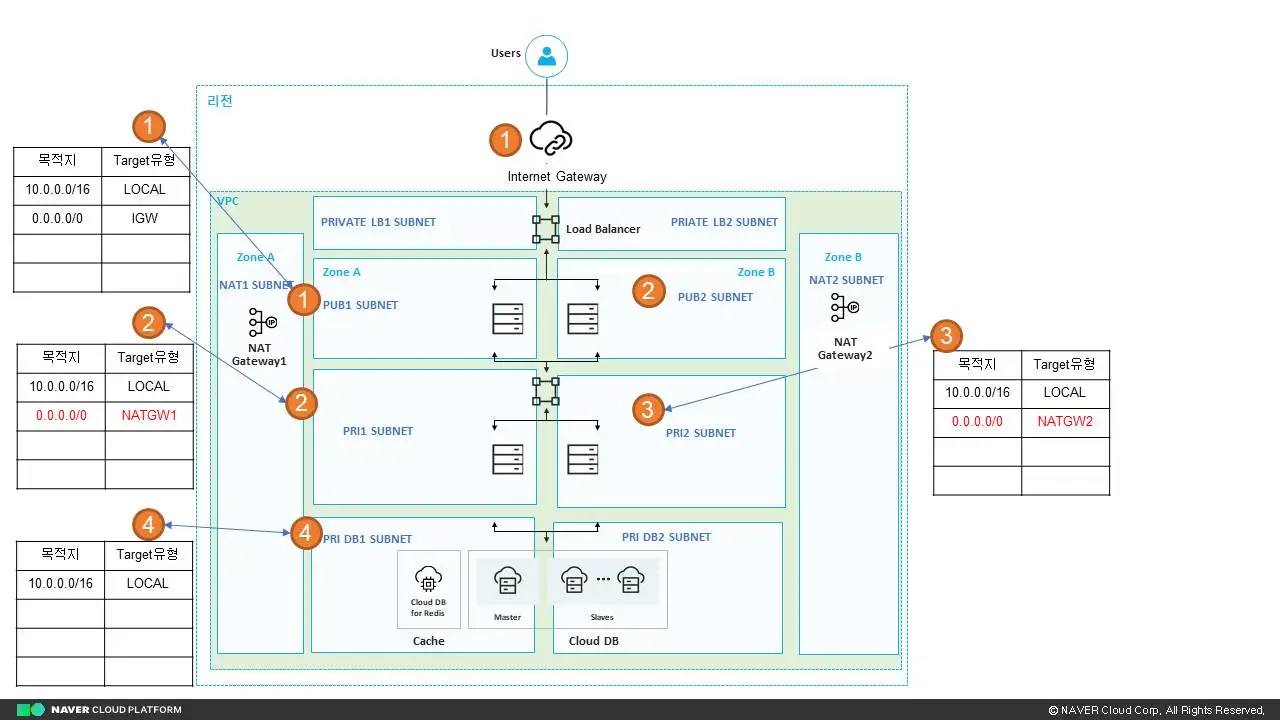

<6> 구성 완료 상태


참고

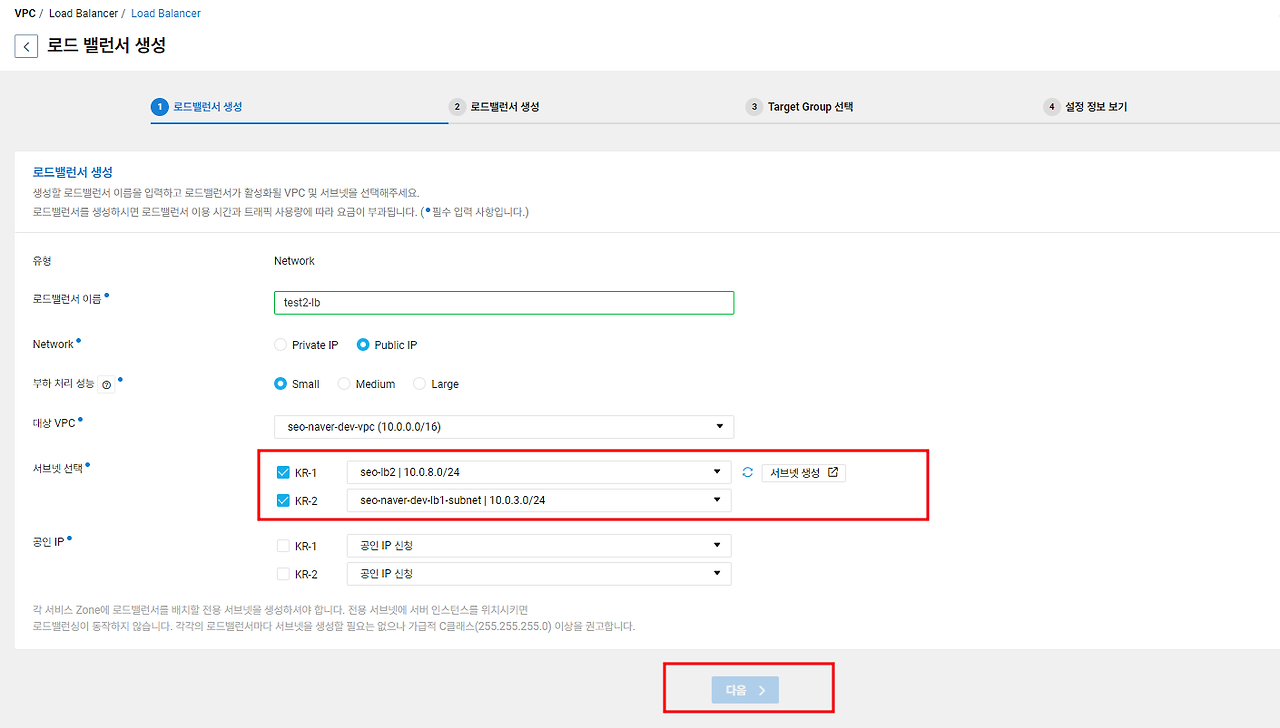

NLB는 멀티존을 지원하지 않습니다. (2023-12월 현재)

NLB는 2개 서브넷 지정시 다음이 활성화 안됨.






<7> 다음 과정


https://brunch.co.kr/@topasvga/3565



감사합니다.
