36. DNS구축 아키텍쳐를 알아보자

1. 목적

1) 네임서버 아키텍쳐 이해

2) Cache DNS 아키텍쳐 이해




2.네임서버 아키텍쳐


히든마스터와 Slave로 구성해보자.


보안강화됨. Master는 사설IP로 외부에 노출되지 않는다.


Slave서버들은 여러 IDC나 네트워크에 분산하여 안정성을 강화하는 구성이다.


역할: 도메인을 관리하는 DNS로 Cache DNS의 요청시 IP응답을 주는 DNS이다.


DR센터 구축시 Slave1, Slave2, Slave3 네임서버를 각각 다른 IDC에 구축하면 따로 신경 쓸 필요가 없다.


Hidden Master의 설정은 1일 단위 백업을 진행한다.




3. Cache DNS 아키텍쳐


L4를 이용해 이중화구성해보자.


L4를 이용해 이중화 구성하여 안정성을 강화하는 구성이다.


역할 : PC나 서버가 질의하면 IP응답을 받아오는 DNS이다.


Cache DNS에 일반적으로 설정을 없으나, 별도 설정이 필요한경우 설정 백업을 1단위로 진행한다.

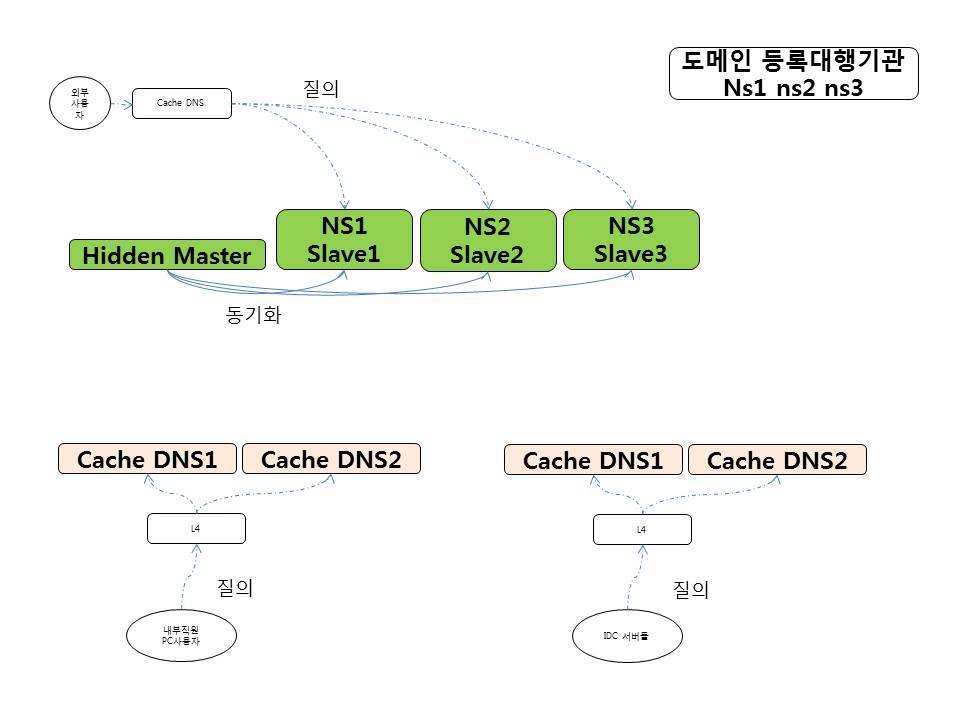

4. 구성도







5. 구축 메뉴얼


네임서버 구축법 ,  Cache DNS구축법 참고  https://brunch.co.kr/@topasvga/322


네임서버는 AWS나 구글 , MS의 글라우드에서도 관리하는 기능을 제공한다.

AWS DNS https://brunch.co.kr/@topasvga/221

구글 클라우드 DNS https://brunch.co.kr/@topasvga/169

MS cloud DNS https://brunch.co.kr/@topasvga/173



감사합니다.
