by Master Seo Mar 27. 2019

6.스마트폰으로 아두이노 제어하기-LED 2/3

목차

1.  블루투스 모듈 물리적으로 연결하기

2. 스마트폰으로  블루투스 연결 테스트하기

3. 블루투스 앱으로 아두이노와 채팅하자



1.  블루투스 모듈 물리적으로 연결하기


블루투스 모듈 모듈 내장 아두이노

1) 블루투스 모듈 (HC-06 )

2) Bluno보드 (블루투스 내장 아두이노 보드) 도 있다.

3) RedBearLab BLE  (블루투스 4.0은 BLE)  전기를 적게 먹는다.

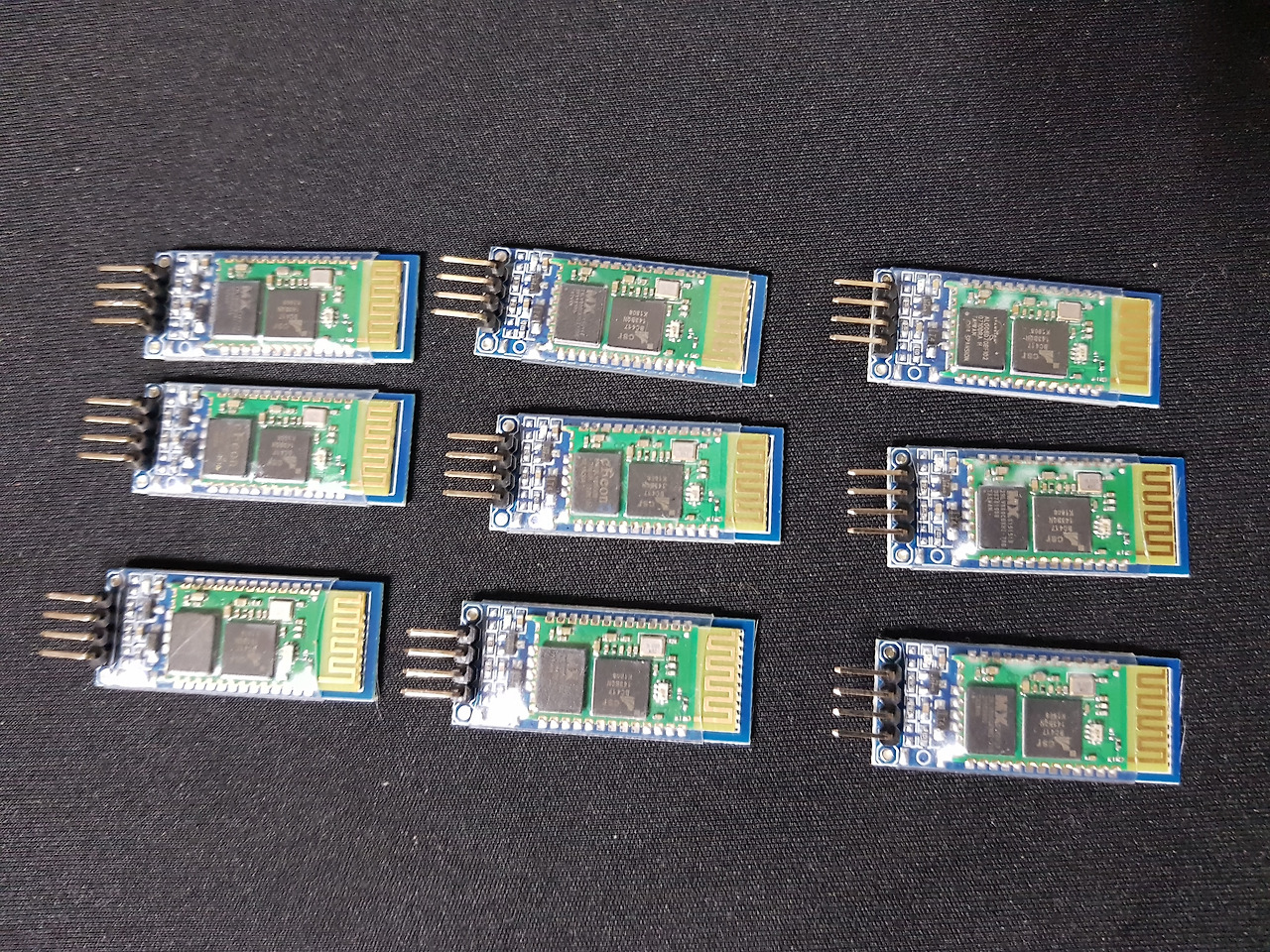

블루투스 모듈 (HC-06 )

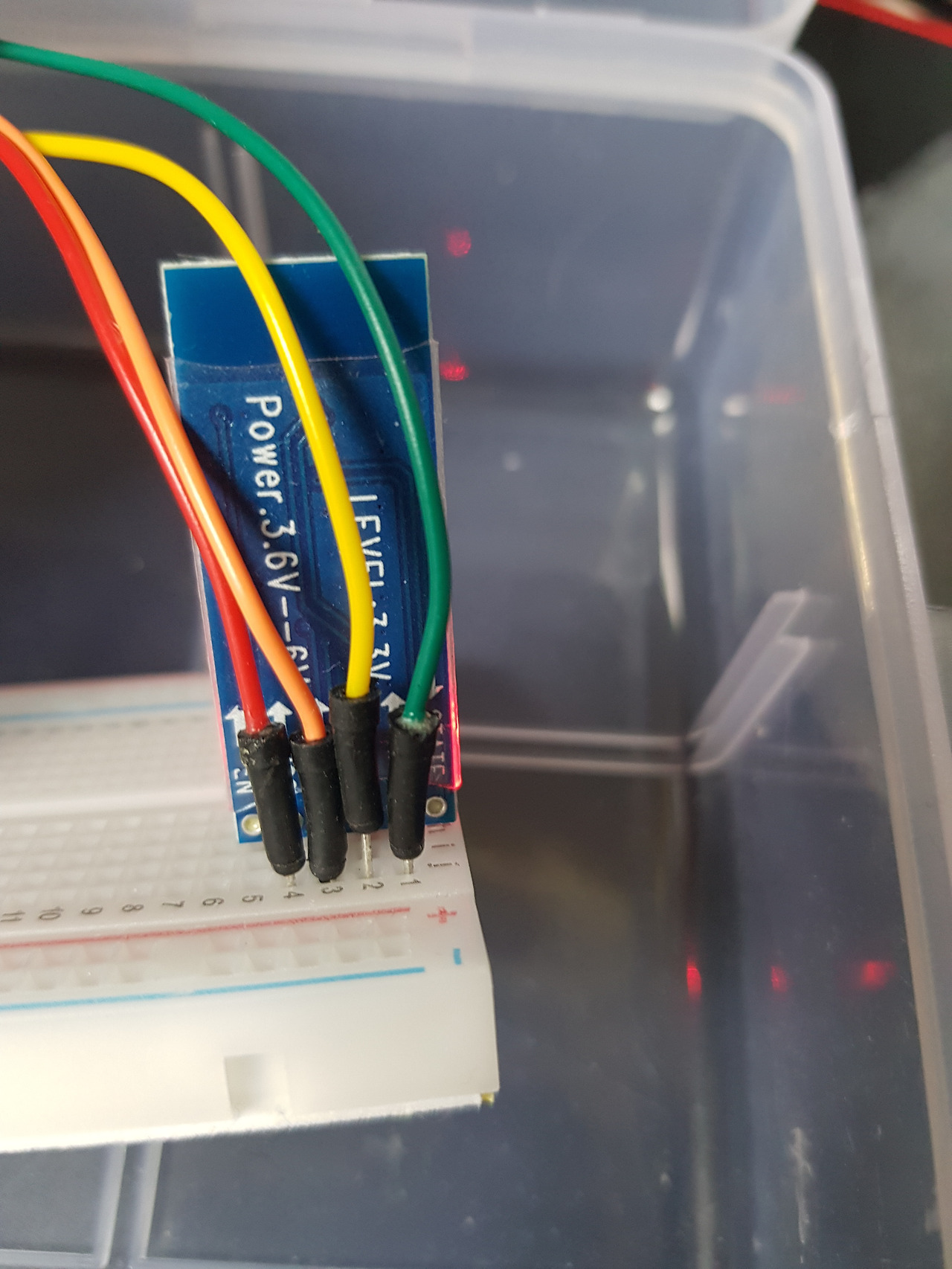

1) HC-60 블루투스 모듈  연결하기


빨------주------노----초  실드선을 블루투스 모듈에 연결한다.

VCC - GND - TXD - RXD

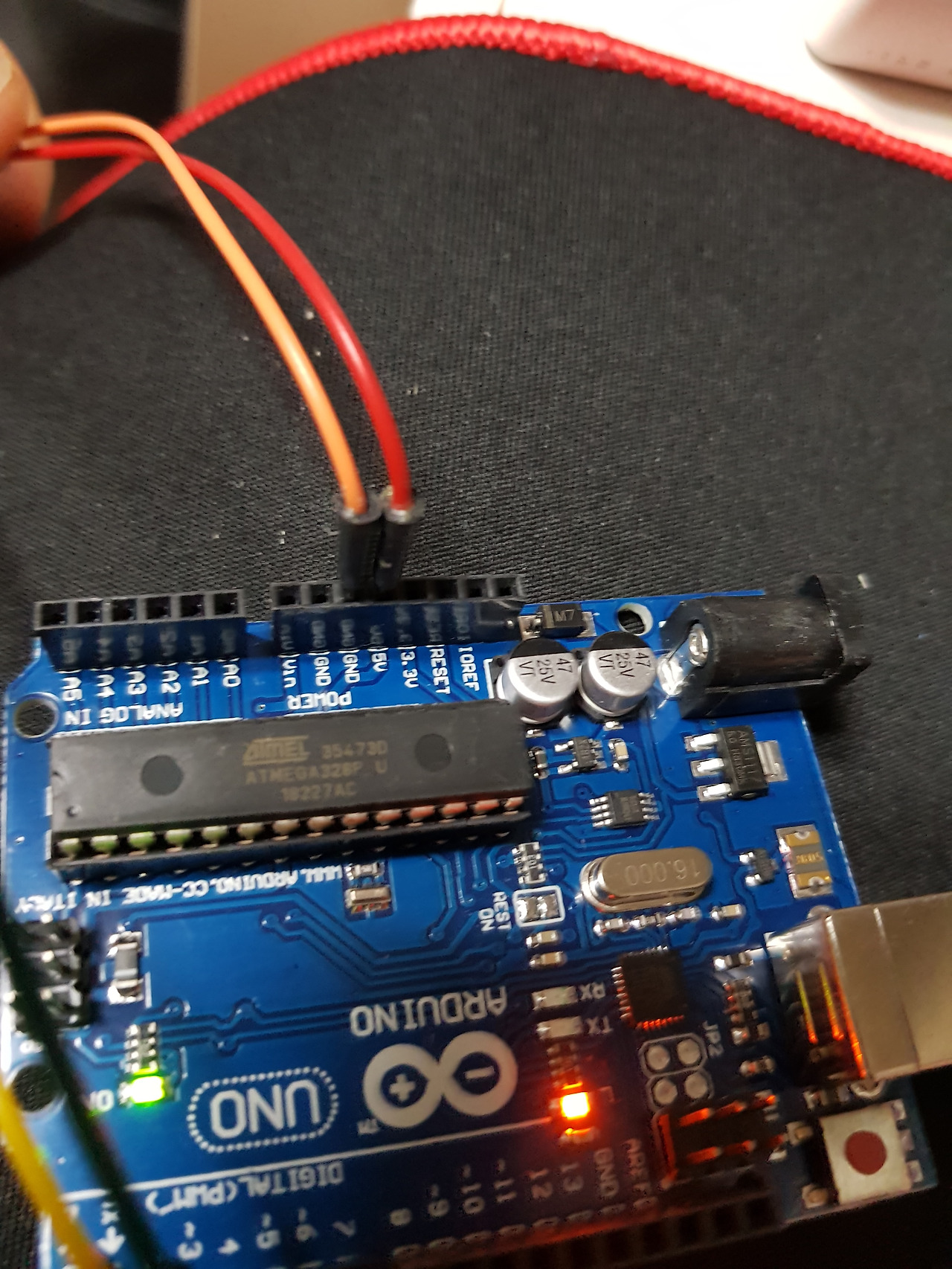

2) 빨 ---  주 를  아두이노와 연결한다.

    5V  - GND

전원과 그라운드를 연결한다.

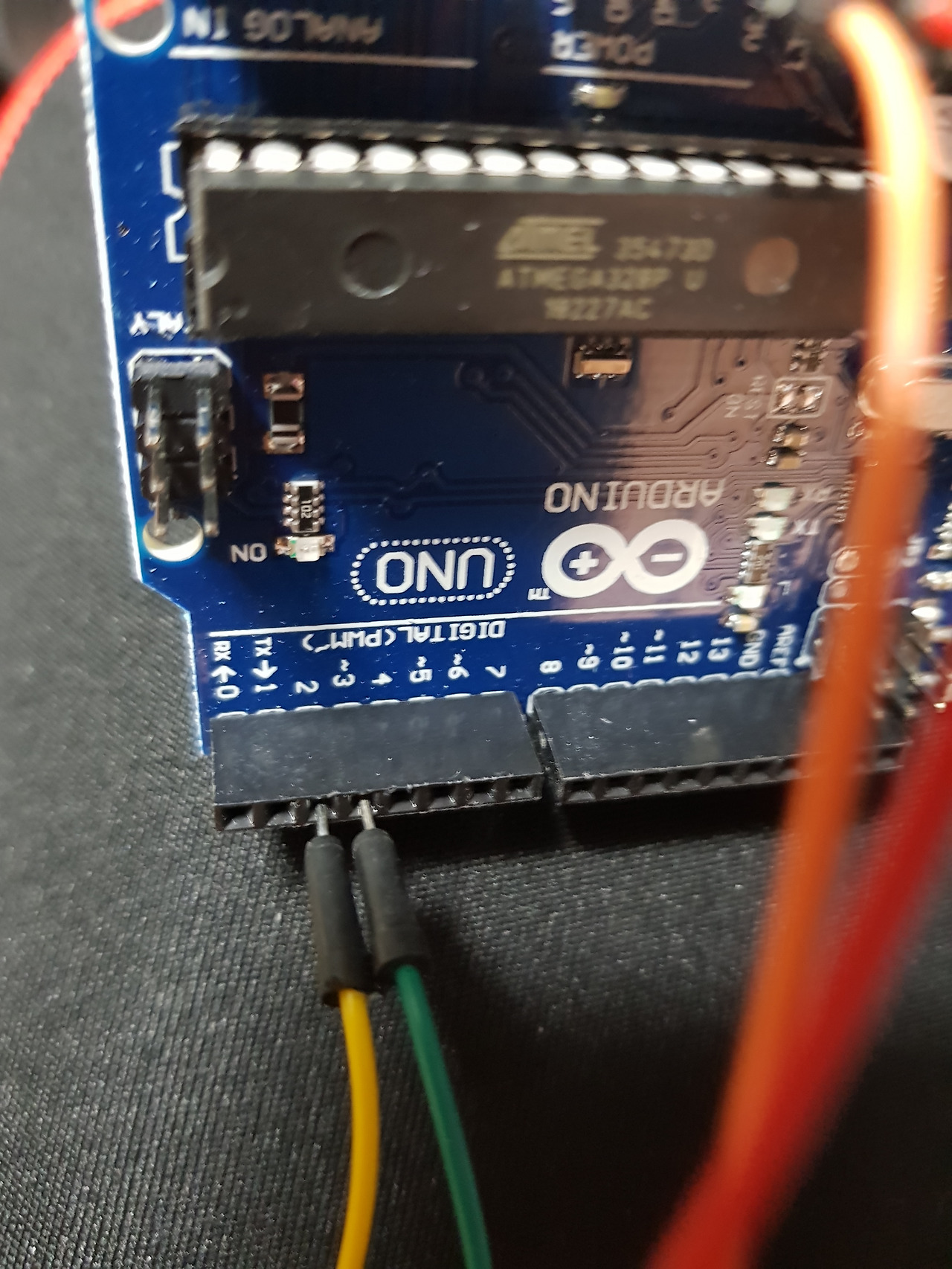

3) 블루투스 TX와 RX를 연결한다.

2  - 3

2번에 노란색  TX

3번에 초록색  RX  연결한다.

0 1 2 3 번 핀순이다.









4) 블루투스 연결하여 테스트한다.

스케치 소프트웨어로  블루투스 이름을 바꾼다.

AT+NAMESEO11

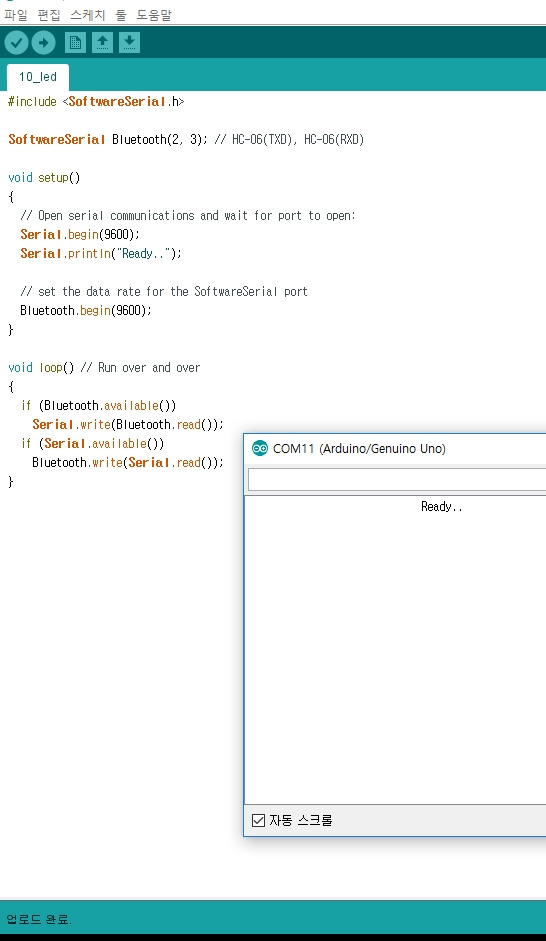

5)  아두이노 포트  2번, 3번 사용한다.

블루투스 연결 소프트웨어를 올린다.


포트속도를 9600 으로 변경해  Ready.. 가 되도록 한다.

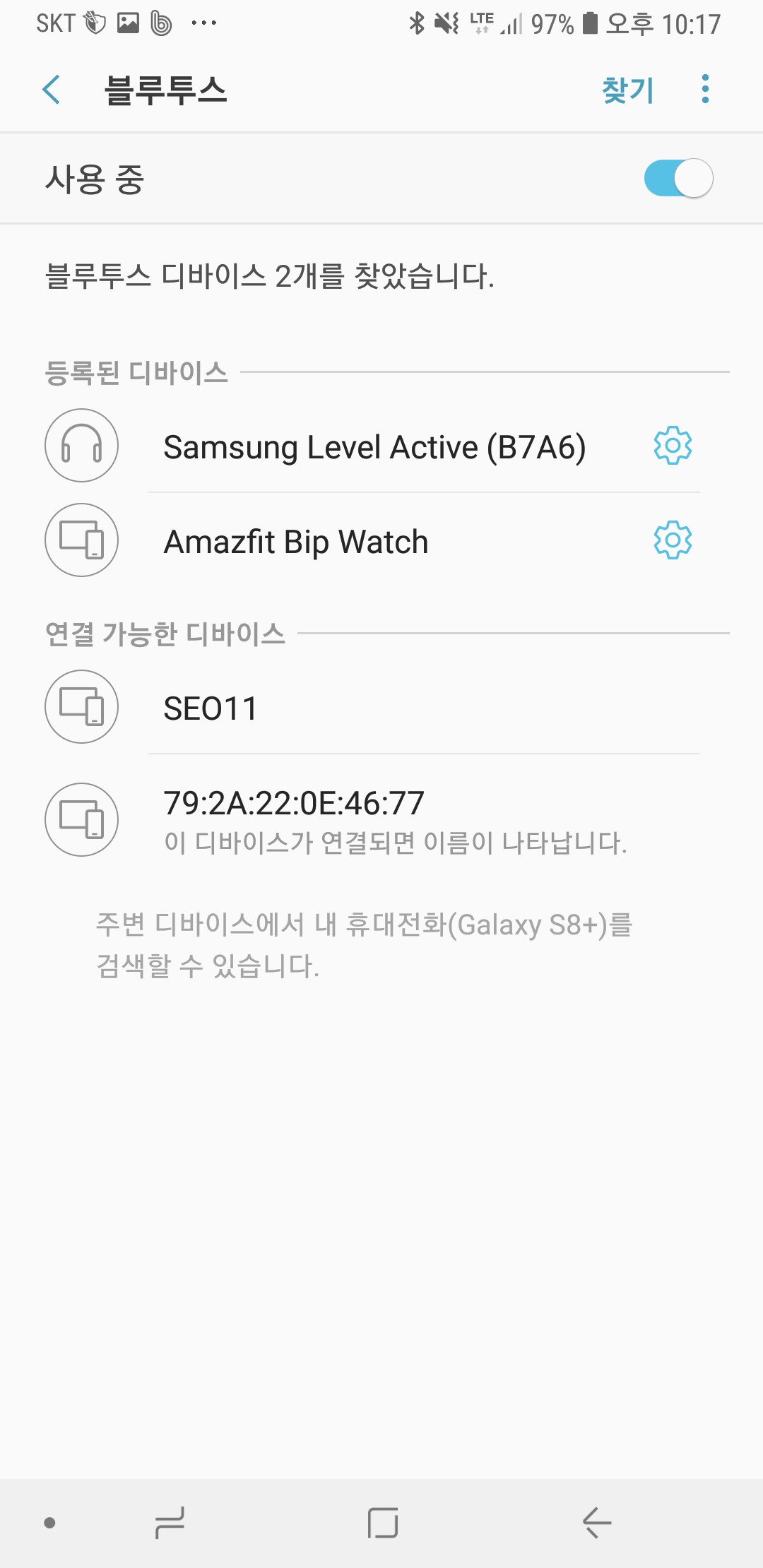

2. 스마트폰으로  블루투스 연결 테스트 하기

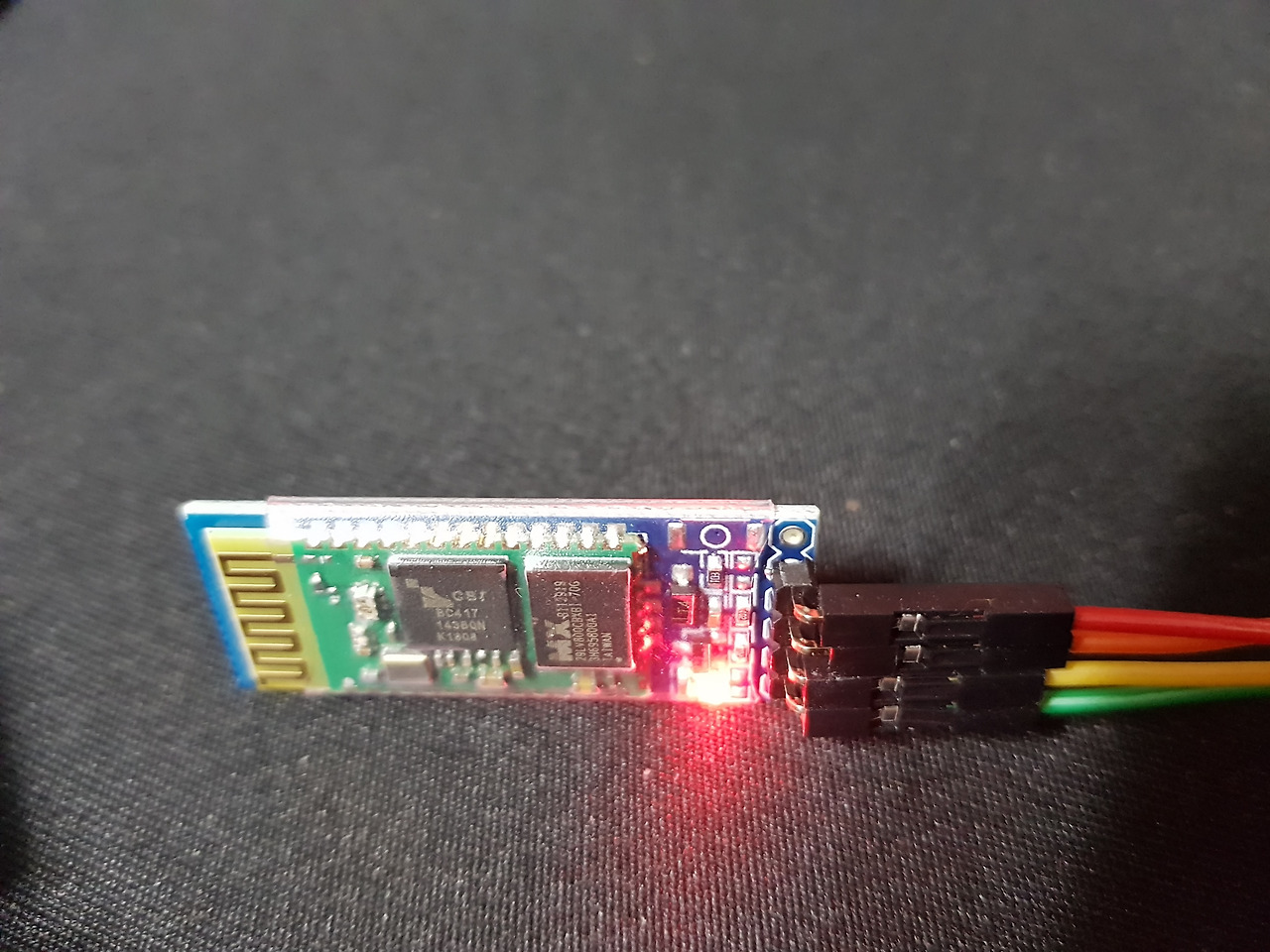

연결전에는 계속 깜빡인다.

연결 해달라고 깜빡거림 ^^




블루투스 연결되면  깜빡임이 멈춘다.




3. 블루투스 앱으로 아두이노와 채팅하자.


다음은 블루투스 연결이 잘되는지 테스트 하는 법이다.


스마트폰 앱을 설치해 통신이 되는지 확인한다.

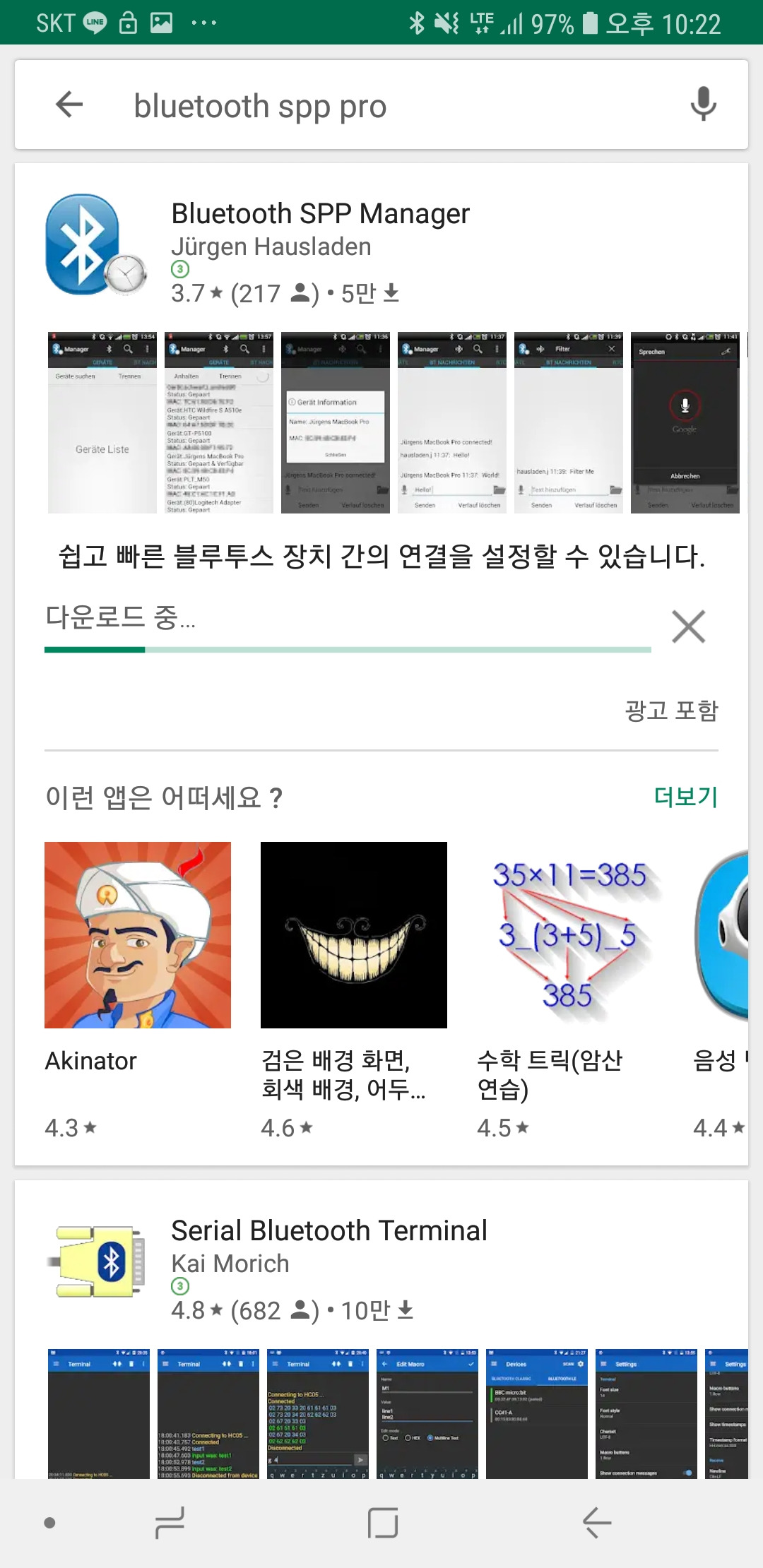

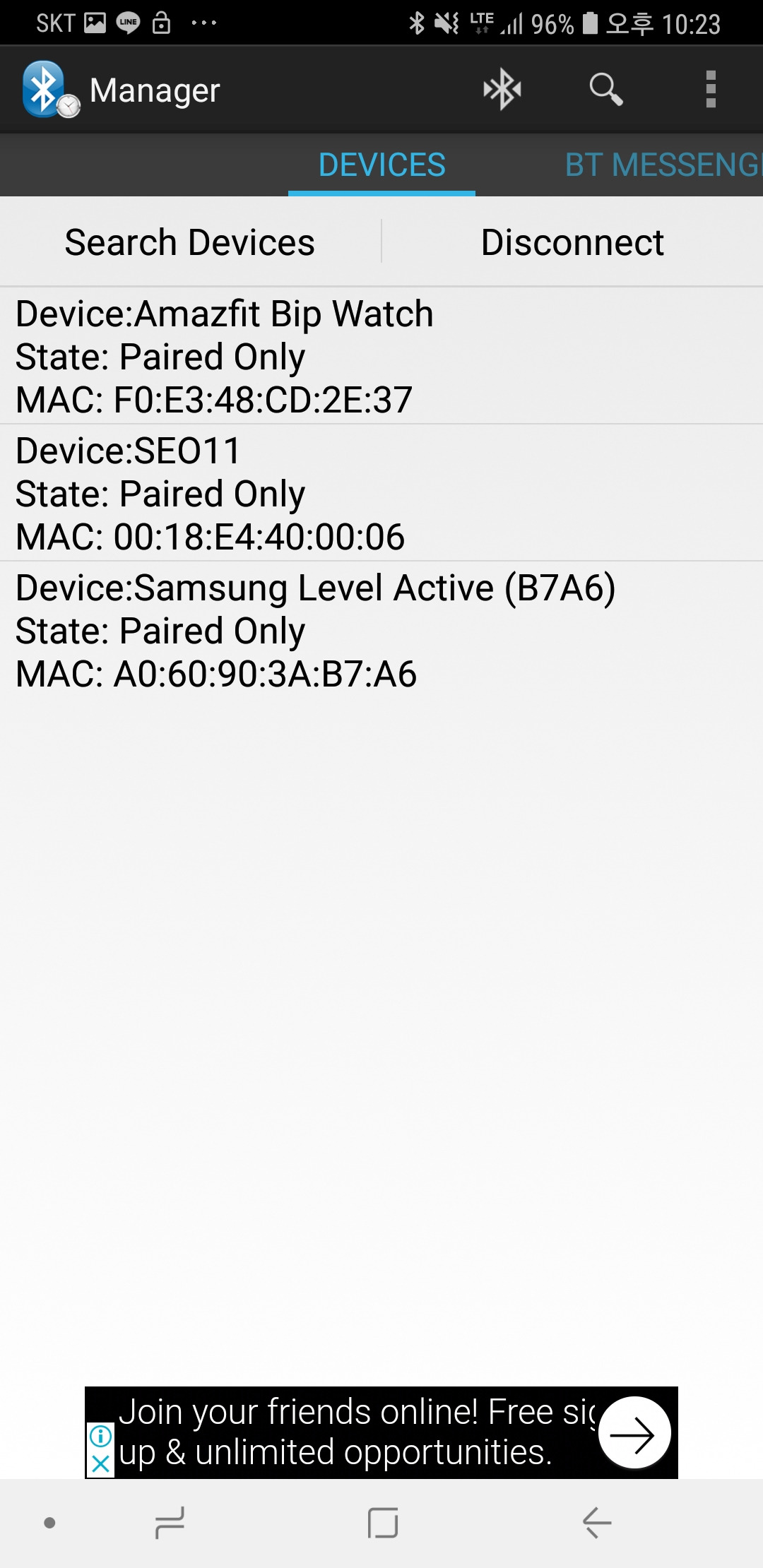

1) blutooth spp  설치해 잘 되는지 확인한다.





2) 앱에서 블루투스에 연결한다.


[BT MESSENG]로 채팅 테스트한다.

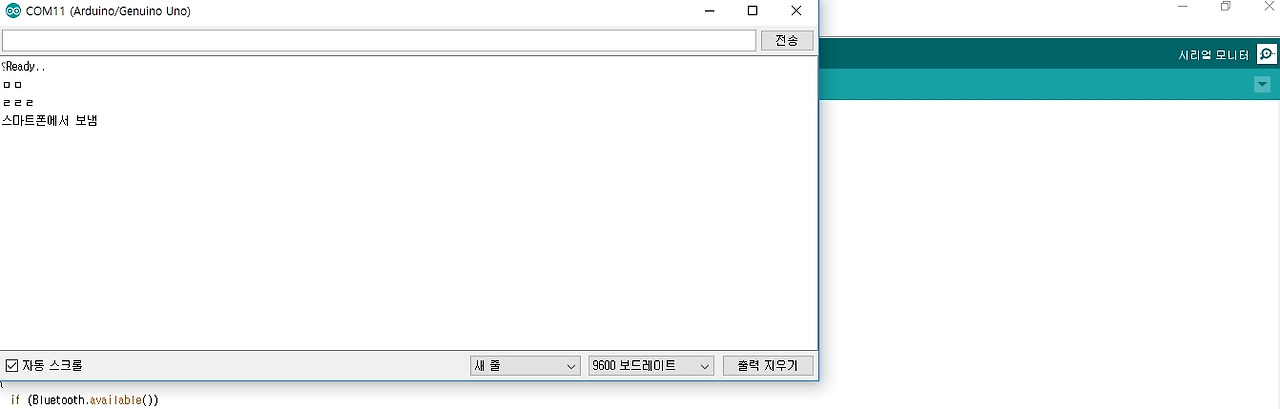

3) 스마트폰과 채팅하기

스마트폰에서 보내고  노트북에서 확인한다.






다음은 앱인벤터로  앱을 만들어보자


LED를  스마트폰 앱으로 제어해보자 https://brunch.co.kr/@topasvga/484




https://brunch.co.kr/@topasvga/2022
