(강의)PRO-LAB6. NKS, VPC Peering
<1> NKS . 쿠버네티스를 위한 네트워크 생성
<2> 네이버 생성권한 설정
<3> 쿠버네티스 생성권한 설정 ncp-iam
<4> Container에 올라간 이미지를 이용해 Pod 생성
<5> VPC Peering
<1> NKS . 쿠버네티스를 위한 네트워크 생성
1
2
k8s-08-01-1
KVM
public 으로 변경
k8s-08-01-1-np
노드 1대
추가
다음
다음
생성
<2> 네이버 생성권한 설정
1
ncloud config 하기위해 ncloud 명령어 설치
wget https://www.ncloud.com/api/support/download/files/cli/CLI_1.1.23_20241121.zip
unzip CLI_1.1.23_20241121.zip
cd CLI_1.1.23_20241121/
cd cli_linux/
cp ncloud /usr/bin/
ncloud help
2
ncloud config
# 네이버 클라우드에 명령을 내릴수 있도록 권한 부여
ncloud configure
ncp_iam_xxxxxxxxxxx
ncp_iam_xxxxxxxxxxx
URL 입력 : <엔터> 치시면 됩니다.
# 권한 있는지 확인 = 리전에 서버 리스트 확인하기
ncloud vserver getRegionList
# 명령툴들 설치하기
1) 네이버 클라우드에 권한이 있어야 한다.- access-key,secret-key
2) ncloud CLI 다운로드 , ncloud configure 실행
3) # NKS 사용을 위한 인증 - ncp-iam 설치
4) # kubectl 명령어 설치
5) # alials 단축 명령어
<3> 쿠버네티스 생성권한 설정 ncp-iam
1
cd
curl -o ncp-iam-authenticator -L https://github.com/NaverCloudPlatform/ncp-iam-authenticator/releases/latest/download/ncp-iam-authenticator_linux_amd64
chmod +x ./ncp-iam-authenticator
mkdir -p $HOME/bin && cp ./ncp-iam-authenticator $HOME/bin/ncp-iam-authenticator &&
export PATH=$PATH:$HOME/bin
echo 'export PATH=$PATH:$HOME/bin' >> ~/.bash_profile
ncp-iam-authenticator help
2
# clusterUuid는 콘솔에서 확인하자. 쿠버네티스 클러스터 UUID이다.
104333ef-6256-4fa7-9141-79623d0522b3
ncp-iam-authenticator create-kubeconfig --region KR --clusterUuid xxxxxxxxxxxxxxxx --output kubeconfig.yaml
ncp-iam-authenticator create-kubeconfig --region KR --clusterUuid 104333ef-6256-4fa7-9141-79623d0522b3 --output kubeconfig.yaml
3
# kubectl 명령어 설치
curl -LO "https://dl.k8s.io/release/$(curl -L -s https://dl.k8s.io/release/stable.txt)/bin/linux/amd64/kubectl"
sudo install -o root -g root -m 0755 kubectl /usr/local/bin/kubectl
4
# alials 단축 명령어
vi ~/.bash_profile
맨 아래줄에 아래 내용 3줄 추가
alias k='kubectl --kubeconfig="/root/kubeconfig.yaml"'
alias kw='watch -d kubectl get deploy,svc,pods --kubeconfig="/root/kubeconfig.yaml"'
alias kwn='watch -d kubectl get no,deploy,svc,pods --kubeconfig="/root/kubeconfig.yaml"'
저장하고 나옴
:wq!
# 반영 , 아래 2줄 실행
source ~/.bash_profile
k get nodes
<4> Container에 올라간 이미지를 이용해 Pod 생성
1
# 참고 - secret 사용하기
# private end point
t4h5vvxm.kr.private-ncr.ntruss.com
k create secret docker-registry regcred --docker-server=t4h5vvxm.kr.private-ncr.ntruss.com --docker-username=ncp_iam_xxxxxx --docker-password=ncp_iam_xxxxxxx --docker-email=topasvag@kakao.com
[root@init2 lab3]# k get secret
NAME TYPE DATA AGE
regcred kubernetes.io/dockerconfigjson 1 22s
2
# pod 생성 랩 해보기
cd
cd lab_source/
cd lab3/
vi create_only_pod.yaml
k create -f create_only_pod.yaml
k get pods -w
3
# 디플로이먼트로 pod 생성
vi create_deployment.yaml
k create -f create_deployment.yaml
4
디플로이먼트 로드 밸런서 연결
<5> VPC Peering
VPC ID , 계정명, VPC명
Peering 구성
Route table 추가
서울과 싱가포르에 네트워크를 구축하고 내부 연동해보자~
VPC 간 연결 = 피어링 하기
결론
현재 동일 리전의 VPC 간 피어링만 가능 것으로 보임.
다른 리전과 VPC 피어링은 안되는 것으로 보임
<1> 구성 1 - 같은 계정 - 서울--- 피어링 -----서울 = 잘됨
<2> 구성 2 - 같은 계정 - 서울 ---피어링--- 싱가포르 = 안됨
<3> 구성 3 - 다른 계정 - 서울 ---피어링--- 서울 = 잘됨
<4> 구성 4 - 다른 계정 - 서울 ---피어링--- 싱가포르 = 안됨
<5> vpc peering 삭제 순서
<10> 네이버 클라우드 가이드
<1> 구성 1 - 서울--- 피어링 -----서울 = 잘됨
1
같은 계정
서울 k8s-vpc --------- 피어링-------- 서울 vpc2
서버 1번 서버 2번
서울 k8s-vpc는 10.0.0.0 /22 (C-class 4개)
서울 vpc2는 10.10.0.0 /22 (C-class 4개)
2
서버 1에서 서버 2의 사설 IP로 통신되도록 하기. ping 되게 하기

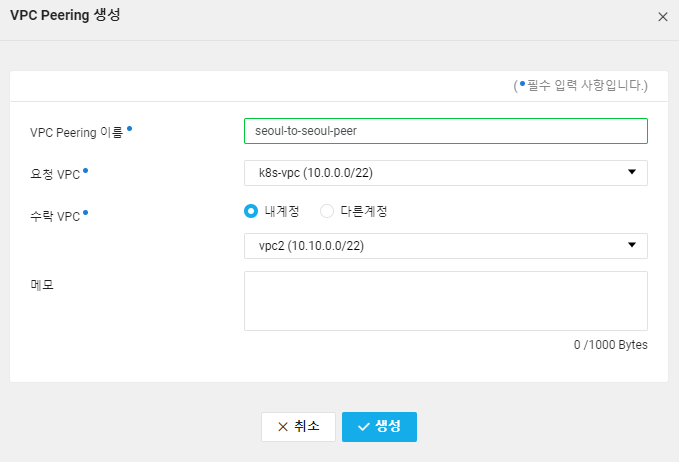

3

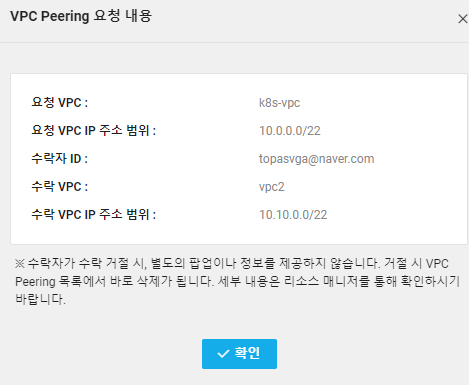

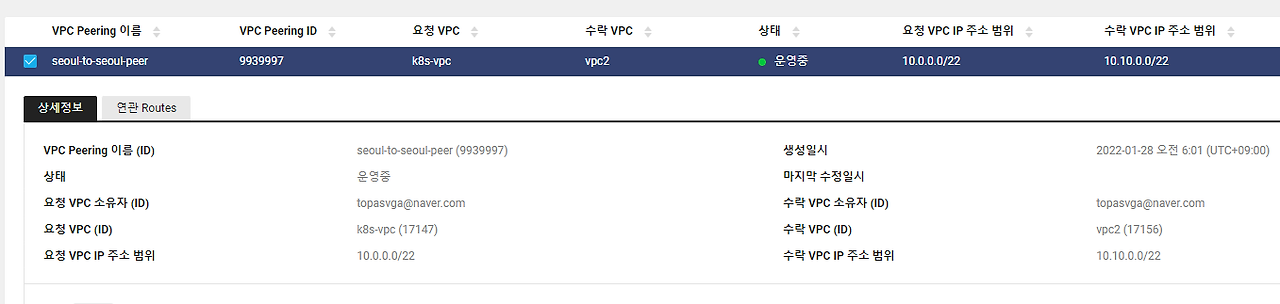

같은 계정 서울 --- 서울은 자동 수락된다.
4

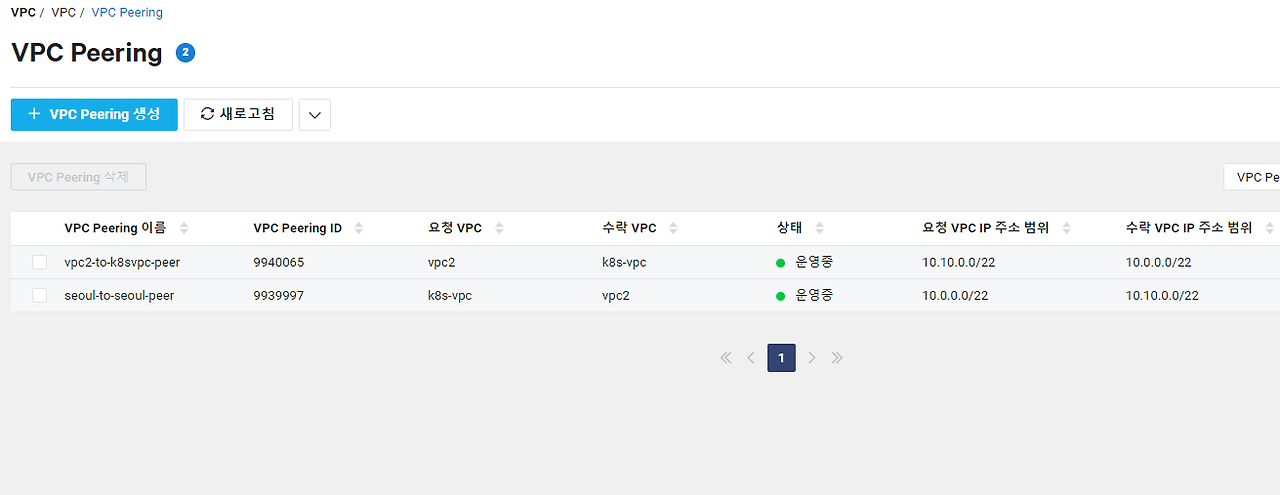

vpc2에서도 피어링 요청 필요함
VPC > VPC Peering > VPC Peering 생성 > vpc2-to-k8 svpc-peer > 요청 vpc2 , 수락 내계정 k8s-vpc
4
라우팅 잡자
서울 ks8-vpc에서
VPC > Route Table > k8s-pc-table > Route 설정 >
10.10.0.0/22 VPCPEERING seoul-to-seoul-peer > 생성 > 확인
서울 vpc2에서
VPC > Route Table > vpc2-table > Route 설정 >
10.0.0.0/22 VPCPEERING vpc2-to-k8s-vpc-peer > 생성 > 확인
5
서울 ks8-vpc에서 서울 vpc2 서버의 사설 IP로 ping 테스트하자.
10.0.0.6 ------------- 10.10.0.6
[root@pub1 ~]# ping 10.10.0.6
PING 10.10.0.6 (10.10.0.6) 56(84) bytes of data.
64 bytes from 10.10.0.6: icmp_seq=1 ttl=64 time=1.44 ms
64 bytes from 10.10.0.6: icmp_seq=2 ttl=64 time=0.888 ms
64 bytes from 10.10.0.6: icmp_seq=3 ttl=64 time=0.958 ms
64 bytes from 10.10.0.6: icmp_seq=4 ttl=64 time=0.835 ms
64 bytes from 10.10.0.6: icmp_seq=5 ttl=64 time=0.568 ms
6
acg에서 ping 허용으로 변경?
들어오는 것에 대해 icmp 만 허용하면 되겠네요~
[root@s17 e9 b01433 d ~]# ping 1.1.1.1
PING 1.1.1.1 (1.1.1.1) 56(84) bytes of data.
64 bytes from 1.1.1.1: icmp_seq=1 ttl=49 time=33.3 ms
64 bytes from 1.1.1.1: icmp_seq=2 ttl=49 time=32.8 ms
64 bytes from 1.1.1.1: icmp_seq=3 ttl=49 time=32.9 ms
64 bytes from 1.1.1.1: icmp_seq=4 ttl=49 time=32.9 ms

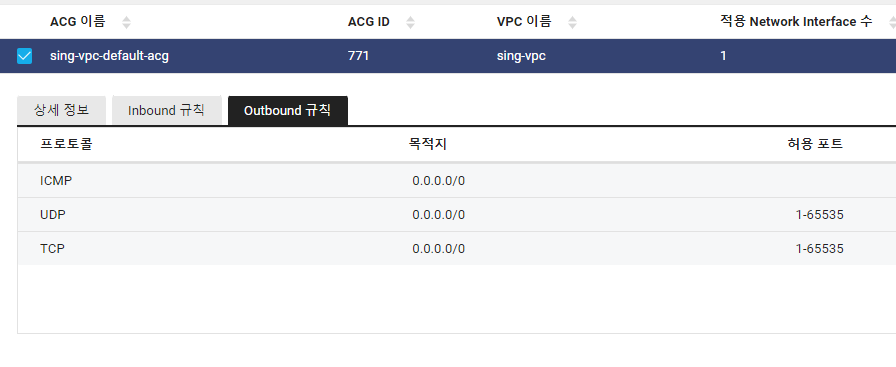

아래는 서버 디폴트 ACG
7
서버 로그온해 root 암호 변경
passwd root
<2> 구성 2 - 같은 계정 - 서울 ---피어링--- 싱가포르 = 안됨
리즌 내 VPC Peering만 가능한 것으로 보임 - 2022년 1월 30일 현재

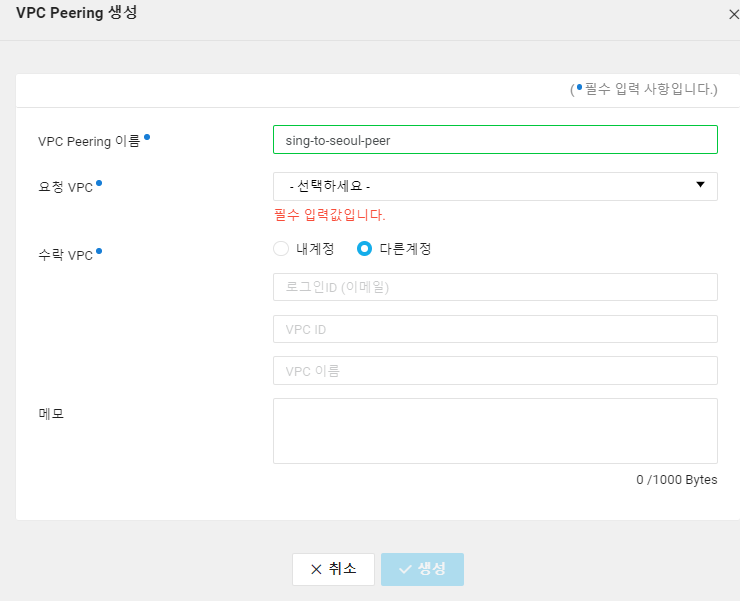

서울과 타 리즌 간에 VPC Peering 설정은 메뉴에 안 나옴.
<3> 구성 3 - 다른 계정 - 서울(naver) ---피어링--- 서울 (kakao) = 잘됨
1
다른 계정에서 vpc 생성
ka-se-vpc1
카카오 계정 - 서울 - vpc 1
10.30.0.0/22
서브넷 생성
ka-se-pub1-vpc1
10.30.0.0/24
2
양쪽에서 피어링 요청
카카오 계정에서?
ka-se-vpc1-to-na-se-k8s-vpc
카카오 서울 vpc1에서 , 네이버 서울 ks8-vpc로 피어링 요청
네이버 계정 VPC > VPC Peering에서 수락
다른 계정
topasvga@naver.com
VPC ID 17147
VPC 이름 k8s-vpc
네이버 계정에서 수락
na-se-k8s-vpc-to-ka-se-vpc2
네이버 서울 k8s-vpc에서 , 카카오 서울 vpc2로 피어링 요청
카카오 계정 VPC > VPC Peering에서 수락
다른 계정
topasvga@kakao.com
VPC ID 17157
VPC 이름 ka-se-vpc1
3
라우팅 설정
네이버 계정 Route Table에서 10.30.0.0/22 추가
카카오 계정 Route Table에서 10.0.0.0/22 추가
4
B 카카오 계정에 서버 1대 생성, ping 허용
5
A 네이버 계정 서울에서 - B 카카오 계정 서울 사설 IP로 ping 테스트 = 잘됨
[root@pub1 ~]# ping 10.30.0.6
PING 10.30.0.6 (10.30.0.6) 56(84) bytes of data.
64 bytes from 10.30.0.6: icmp_seq=96 ttl=64 time=1.66 ms
64 bytes from 10.30.0.6: icmp_seq=97 ttl=64 time=0.751 ms
64 bytes from 10.30.0.6: icmp_seq=98 ttl=64 time=0.847 ms
64 bytes from 10.30.0.6: icmp_seq=99 ttl=64 time=0.840 ms
6
다른 계정과 VPC Peering 생성 시 필요한 값?
<4> 구성 4 - 다른 계정 - 서울 ---피어링--- 싱가포르 = 안됨
피어링에서 안 보임
안됨
카카오 계정에서 작업?
ka-si-vpc1
카카오 싱가포르 vpc1
10.50.0.0/22
ka-si-pub1-subnet
VPC > VPC Peering >
다른 계정
topasvga@naver.com
VPC ID 17147
VPC 이름 k8s-vpc

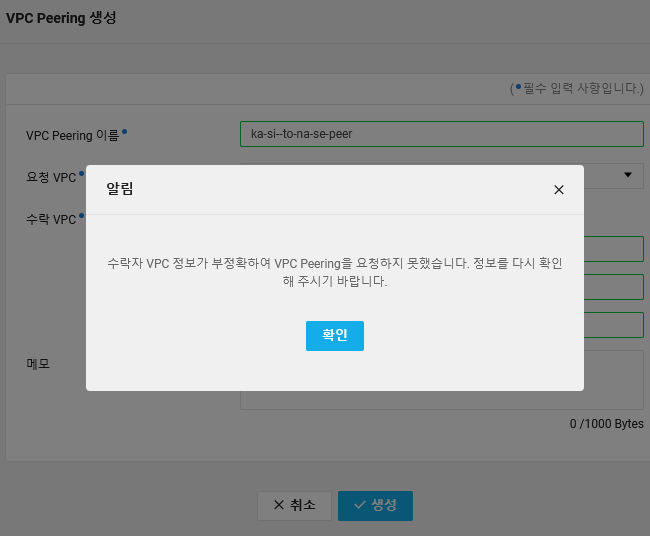

안됨
다른 계정 다른 리전은 안됨.
결론 : 다른 리전 간의 피어링은 안됨?
<5> vpc peering 삭제 순서
1
라우팅 테이블에 vpc peering 라우팅 삭제
2
VPC > vpc peering 삭제
3
반대편 계정에서 vpc peering 삭제
vpc 피어링으로 지정된 vpc는 삭제 불가
4
서브넷 삭제
5
VPC 삭제
<10> 네이버 클라우드 가이드
https://guide-gov.ncloud-docs.com/beta/docs/networking-vpc-vpcuserscenario4
