by Master Seo May 04. 2019

10. 아두이노에서 스마트폰으로 데이터 전송2

센서에서 블루투스 이용해 스마트폰으로 데이터 보내기

목표

아두이노 => 스마트폰 전송


아두이노에 버튼을 누르면

스마트폰 버튼의 배경색 빨간색으로 바꿔주는 내용입니다.

센서로 데이터를 받아 스마트폰에 변화를 표시해주는 재밌는 내용입니다.


목차

1. 하드웨어 구성하기

2. 소프트웨어 올려 하드웨어 동작 확인하기

3. 블루투스 추가하기

4. 소프트웨어 올려 블루투스 연결 하기

5. 앱인벤터로 스마트폰 앱 만들기

6. 하드웨어 센서 데이터를 스마트폰으로 보내기

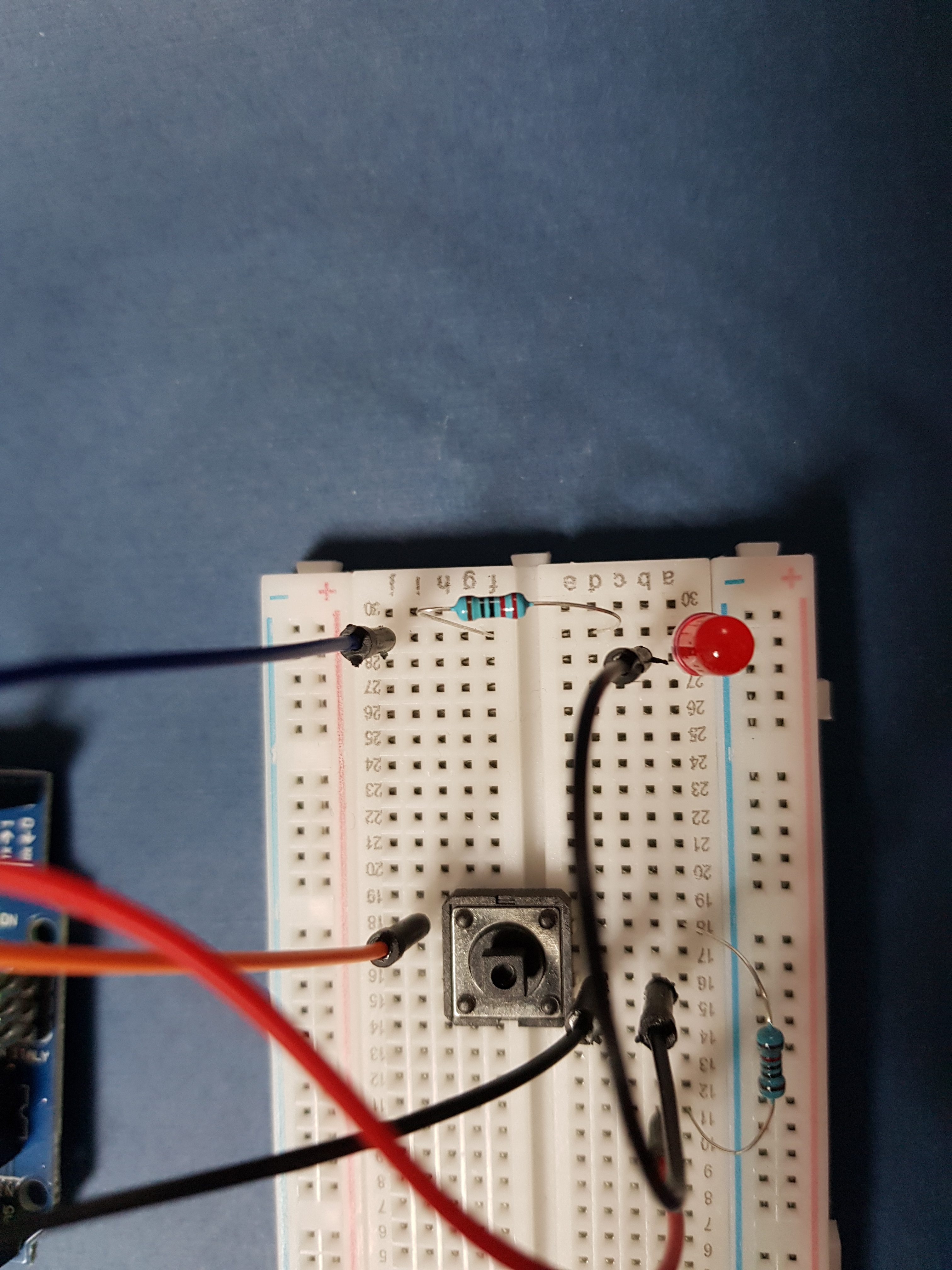

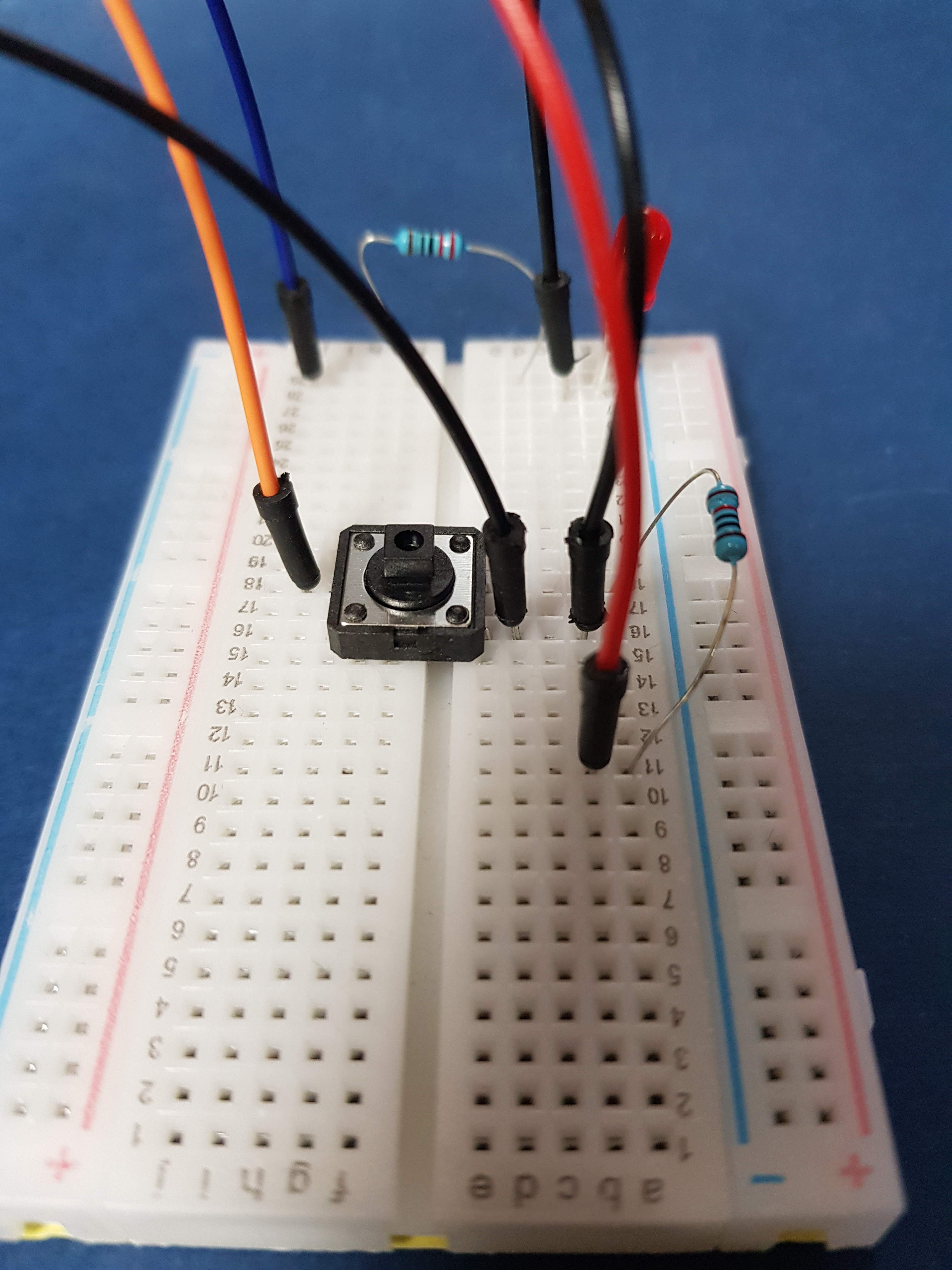

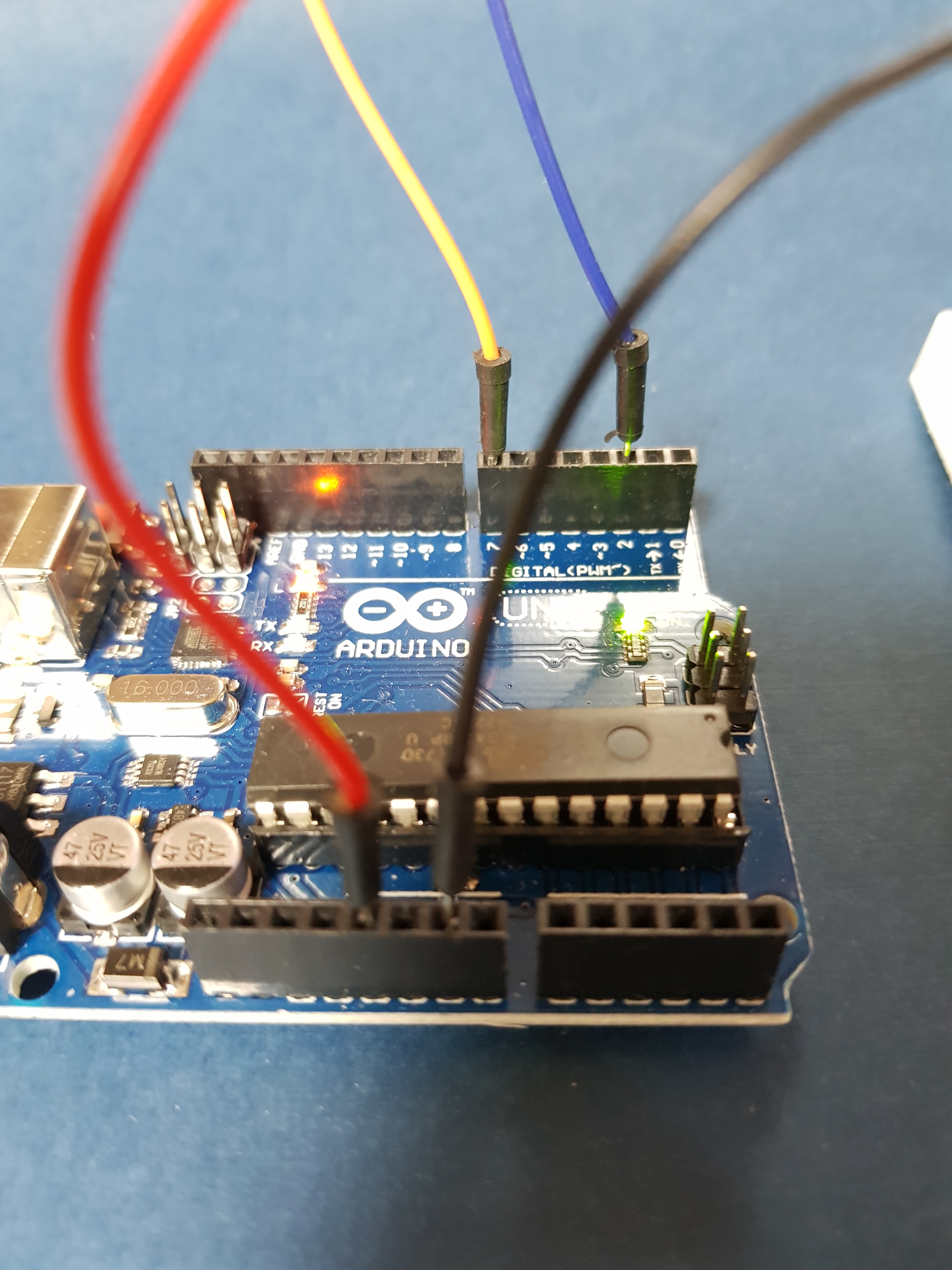

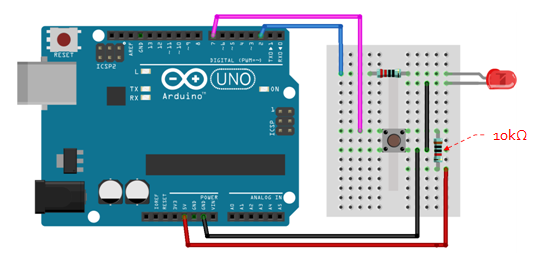

1. 하드웨어 구성하기





2. 소프트웨어 올려 하드웨어 동작 확인하기


1) 스케치 >  툴 > 포트에서 제대로 된 COM 포트를 맞춘다.

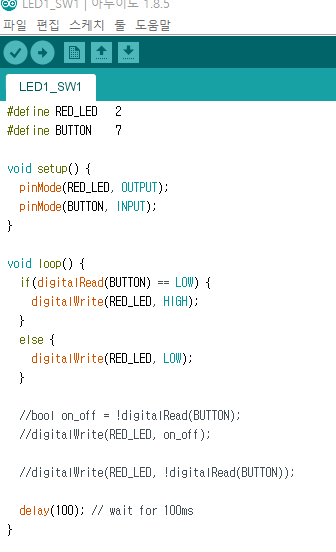

2) 버튼 누르면 LED 켜지는 스케치 소스 올리기


소스 설명

1) 아두이노 2번에 플러스(+) 연결

2) 아두이노 7번에 마이너스(-) 연결한다. 스위치 ON 시키면  연결된다.

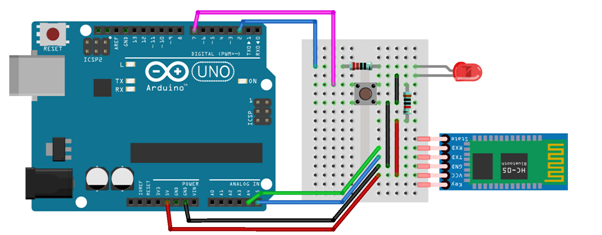

3. 블루투스 추가하기

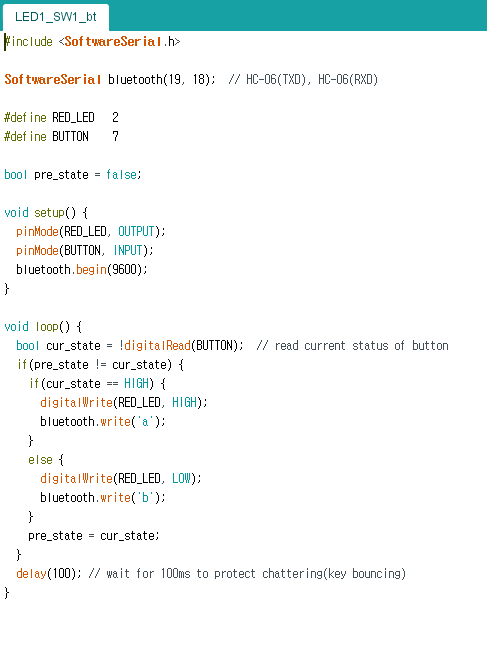

4. 소프트웨어 올려 블루투스 연결 하기


연결 시 블루투 속도는 9600


버튼을 누르면 high로 바꾸고

루투스 a를 보내라.

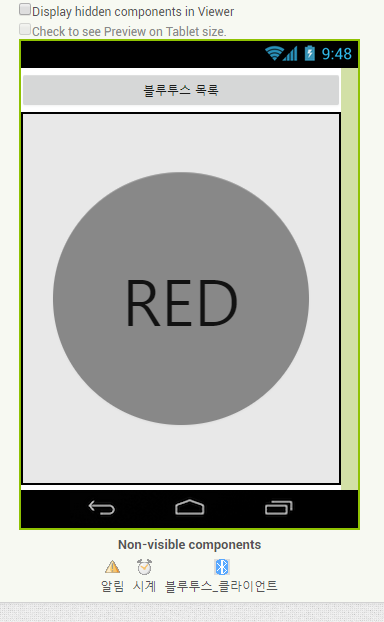

5. 앱인벤터로 스마트폰 앱 만들기


http://ai2.appinventor.mit.edu/

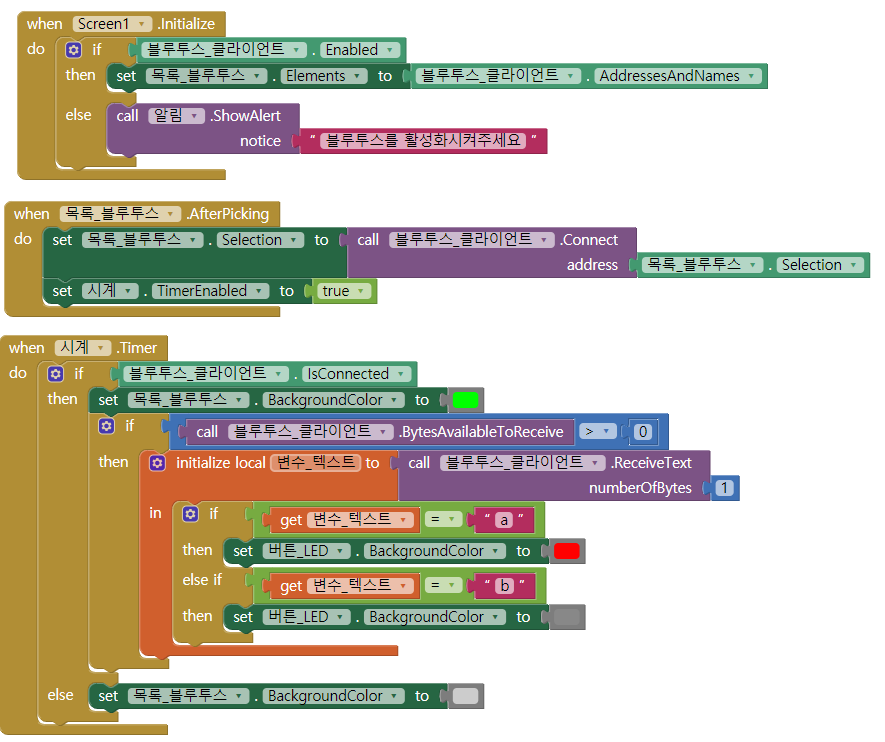

블루투스 연결하는 소스

블루투스로 받은 데이터가 a이면 버튼 배경을 빨간색으로

변경하는 소스이다.

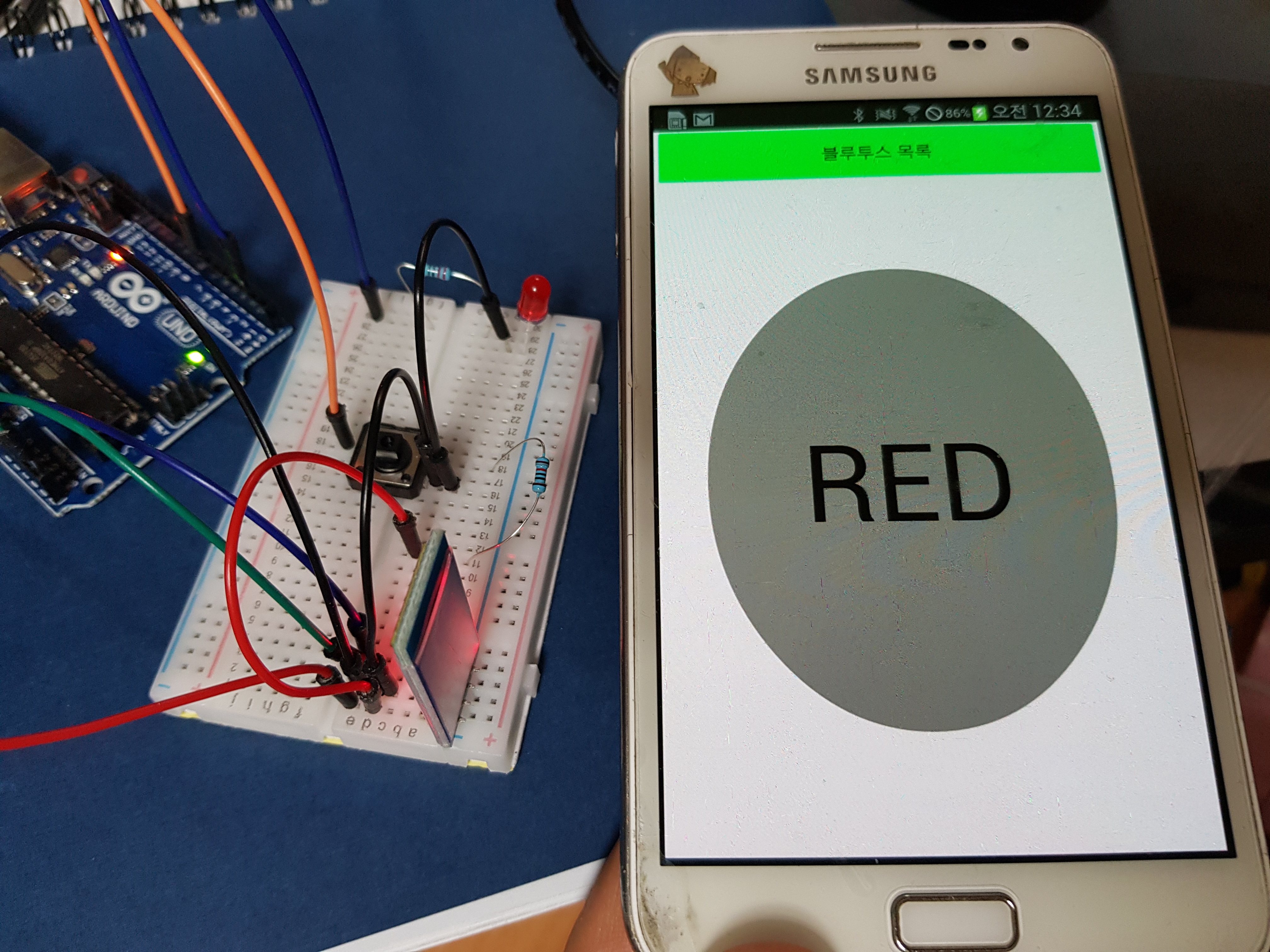

6.  하드웨어 센서 데이터를 스마트폰으로 보내기


버튼을 누르면 센서 데이터가 스마트폰으로 전달되어

스마트폰 앱에서 색이 변경된다.




https://brunch.co.kr/@topasvga/2022



감사합니다.
