4.3.1. 주석에 전선 담그기

배전반 내 포스트에 전선을 납땜해야 한다. 납땜 공정 전에 전선을 얇은 주석 층으로 코팅하면 최상의 결과를 얻을 수 있다. 얇은 주석 층으로 전선을 코팅하려면 액체 주석 용기에 전선을 담가 그 끝단이 얇은 층으로 코팅되도록 한다. 공정의 처리량을 높이기 위해 많은 전선을 한꺼번에 담근다. 그러나 그때 문제가 발생한다. 전선 사이의 짧은 거리와 주석의 표면 장력으로 인해 일부 전선은 주석에서 들어 올릴 때 서로 달라붙는다. 전선을 분리한 후에는 전선의 주석 층은 균질하지 않고 납땜 공정의 품질은 저하된다.

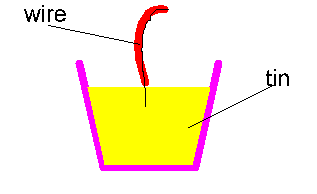

그림 4-3. 주석 코팅 시스템

A. 준비단계

시스템 객체 목록: [전선; 피복(절연체); 주석; 용기; 열; 열원; 작업자]

주변 객체 목록: [공기]

기능 구조

[주석은 개념(열로 녹이기)에 따라 녹이기의 원하는 작업을 직접 수행하기 위해서는 열을 필요로 한다. 이것은 시스템에서 열의 주요한 기능이다.

열은 개념(전기 가열)에 따라 성성하기의 원하는 작업을 직접 수행하기 위해서는 열원을 필요로 한다. 이것은 시스템에서 열원의 주요한 기능이다.

주석은 개념(전기 가열)에 따라 축적하기(to accumulate)의 원하는 작업을 직접 수행하기 위해서는 전선을 필요로 한다. 이것은 시스템에서 전선의 주요 기능은 아니다.]

문제 특성

[주석 층이 균질하지 않다; 전선이 단선될 수 있다.]

[속성(표면 장력)의 값을 증가시키면, UDE(주석 층이 균질하지 않음)의 수준이 증가한다.

속성(주석 층의 불균질)의 값을 증가시키면, UDE(전선이 단선될 수 있음)의 수준이 증가한다.]

B. 해결단계

전략 선택

{→확장 ∣→재구조화}

확장

개념적 해결책

속성 "표면 장력" 의 값을 증가시키면 UDE "주석 층이 균질하지 않다“의 수준을 증가시키는 관계는 증가 관계에서 불변 관계로 변할 것이다, 만약 다음 작업을 수행한다면: 한 전선에 속하는 주석이 다른 전선에 속한 주석과의 접촉이 일어나지 않도록 수행된다.

확장 기법 선택

{→통합 ∣→증식}

통합

객체(피복)는 한 전선에 속하는 주석이 다른 전선에 속하는 주석과 접촉하지 않도록 하는 작업을 수행한다. 이렇게 하려면 그 객체는 다음 방식으로 수정되어야 한다: 피복이 그 끝단에 있어야 한다.

도식적 해결책

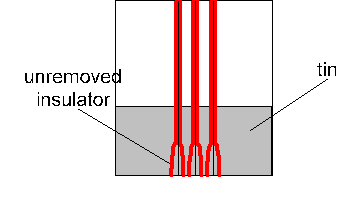

피복은 전선을 주석에 담그기 전에 제거되지 않는다. 그림 4-4에서 볼 수 있듯이 피복은 주석이 관통할 전선 주위에 작은 튜브를 형성한다. 한 전선의 주석과 다른 전선의 주석 사이에는 접촉이 없게 된다.

부기: 이 해결책은 저자가 개인적으로 시험했으며 원하지 않는 부작용 없이 작동하는 것으로 (매우 고품질의 납땜 산출) 나타났다.

그림 4-4. 주석 문제 해결책

---
