아마추어무선의 시작과 끝, 안테나에 대하여

1. 서론(Introduction)

1) 아마추어무선에서 안테나가 차지하는 의미

아마추어무선에서 안테나는 신호 송수신 품질의 핵심을 결정하는 심장과 같습니다. 무선국을 운용할 때, 아무리 고출력 장비나 최첨단 리그(Rig)를 사용하더라도 안테나 성능이 뒷받침되지 않으면 원하는 통신 품질을 얻기 어렵습니다. 실제로 동일 출력 조건에서 안테나의 종류와 설치 환경에 따라 통신 가능 범위와 신호 세기가 크게 달라집니다. 성능 좋은 안테나는 더 넓은 거리와 깨끗한 신호를 확보할 수 있으며, 고가의 리그를 구입하는 것보다 안테나 개선이 훨씬 효과적입니다. 특히 재난 상황 등에서 제한된 출력으로도 안정적인 교신이 가능하도록 해주는 첨병 역할을 합니다.

2) 기초 이론부터 실제 운용 사례까지

이 글은 안테나 이론의 기본 개념을 정리하고, 실무적으로 중요한 파라미터를 이해하도록 도움을 주며, 실제 설치와 운용에 필요한 지식까지 제공하는 것을 목표로 합니다. 전파와 전자기파의 개념부터 안테나 공진, 방사 패턴, 정합, 이득, 효율 등의 핵심 파라미터를 다룰 예정이며, 실제 설치 시 고려할 점과 나아가 안테나의 성능을 극대화하는 측정 및 튜닝, 설계까지 다루어 아마추어 무선사들이 안테나를 총체적으로 이해하고 활용할 수 있도록 돕겠습니다.

3) 독자 대상

이 글은 초급부터 중급 아마추어 무선사를 대상으로 합니다. 안테나 이론을 처음 접하거나 간단한 다이폴, GP 안테나 정도만 접해본 초급자, 그리고 이미 특정 형태의 야기(Yagi)나 무지향성 안테나를 운용하고 있으나 이론적 이해를 심화하고 싶은 중급자 모두에게 유용한 지침이 될 것입니다.

2. 안테나의 기본 개념(Background of Antennas)

1) 전파와 전자기파의 개념

전자기파(Electromagnetic Wave)는 전기장(Electric Field)과 자기장(Magnetic Field)이 서로 수직으로 진동하며 공간을 따라 진행하는 파동입니다. 무선 통신에서 사용하는 ‘전파(Radio Wave)’는 전자기파 스펙트럼 중 대체로 낮은 주파수 대역(주로 kHz ~ GHz)을 일컫습니다.

전자기파는 교류 전류(고주파 신호 포함)가 흐르는 도체 주변에서 변화하는 전기장과 자기장이 생성되고, 이를 통해 공간으로 방사(발사)됩니다. 자유 공간에서 전파는 빛의 속도에 가까운 초당 약 30만 km로 진행합니다. 주파수가 높을수록 직진성이 강해지고, 낮을수록 회절, 굴절, 난반사 등의 영향을 많이 받아 먼 거리까지 도달하기도 합니다. 이러한 전파의 특성은 안테나 설계와 운용에 중요한 영향을 미칩니다.

2) 안테나의 역할과 원리

안테나는 고주파 에너지를 효율적으로 공간으로 송출하고, 반대로 공간에 퍼져 있는 전자기파를 수신해 전기적 신호로 변환하는 역할을 합니다. 무선 송신기는 고주파(RF) 신호를 발생시키고, 안테나는 이 고주파 전류를 자체 구조(길이, 형상 등)에 따라 전자기파로 변환하여 공간으로 방사합니다. 안테나가 공진 주파수에 가까울수록 신호 손실을 최소화하고 최대 방사를 이끌어낼 수 있습니다.

수신 시에는 공간에서 전자기파가 안테나에 도달하고, 안테나는 이를 미약한 전기적 신호(전압)로 변환하여 수신기로 전달합니다. 따라서 안테나의 특성은 수신 감도와 잡음 대역폭에 직접적으로 영향을 미치므로, 안테나는 송수신 품질의 핵심이라 할 수 있습니다.

3. 안테나 파라미터(Parameters of Antennas)

안테나를 이해하고 설계·설치·운용하는 데 핵심이 되는 파라미터를 살펴봅시다. 각 파라미터는 서로 얽혀 있어서, 한 파라미터를 조정하면 다른 부분도 변화할 수 있음을 염두에 두어야 합니다.

1) 주파수 특성(Frequency Characteristics)

가) 공진 주파수(Resonant Frequency) : 안테나가 가장 효율적으로 동작하는 주파수를 말합니다. 예를 들어, λ/2 다이폴(dipole) 안테나는 반파장 길이(λ/2)에 해당하는 주파수에서 공진합니다. 공진 상태에서는 정합이 잘 되어 방사 효율이 좋아지고, 결과적으로 송수신 성능도 극대화됩니다.

나) 대역폭(Bandwidth) : 공진 주파수 주변으로 ‘상대적으로 낮은 SWR(Standing Wave Ratio)을 유지하며 사용할 수 있는 주파수 범위’를 말합니다. 대역폭이 넓으면 한 개의 안테나로 여러 밴드 또는 넓은 주파수 범위를 커버할 수 있어 운용상의 편의가 커집니다.

2) 임피던스(Impedance)

정합(Matching)과 반사파 비(VSWR)를 결정하는 파라미터로 대부분의 송수신 장비와 전송선로(피더 라인)의 임피던스가 50Ω로 표준화되어 있습니다. 따라서 안테나의 입력 임피던스 역시 50Ω에 가깝게 맞춰야 전력 손실을 줄이고 왜곡 없이 신호를 송수신할 수 있습니다.

VSWR은 ‘안테나와 전송선로 사이에서 발생하는 정재파 비율’을 수치로 나타낸 것으로, 1:1에 가까울수록 이상적인 상태입니다. VSWR이 높으면 송신기의 출력이 안테나에서 제대로 방사되지 못하고 반사되어 돌아오기 때문에 장비 손상을 일으킬 수 있고, 실제로도 출력 손실이 발생하여 교신 품질이 떨어집니다.

3) 방사 패턴(Radiation Pattern)

안테나가 공간으로 전자기파를 어떻게 ‘분포’하여 방사하는지를 2차원 혹은 3차원 패턴으로 나타낸 것을 방사 패턴이라고 합니다.

가) 지향성(Directivity) : 특정 방향으로 에너지를 집중 방사하는 정도를 말합니다. 지향성이 높을수록 원하는 방향으로 강한 신호를 보낼 수 있으나, 반대로 다른 방향은 상대적으로 약해집니다. 무지향성(Omnidirectional)은 전방위에 비교적 균일하게 방사(예: 수직형 GP 안테나)하는 특성을 가지며, 지향성(Directive)은 특정 방향으로 이득을 집중(예: 야기, 빔 안테나)시킵니다.

나) 편파(Polarization) : 전자기파의 전기장이 진동하는 방향을 일컫습니다. 수직 편파(vertical), 수평 편파(horizontal), 원형 편파(circular) 등이 있으며, 송수신 간 편파가 일치할 때 가장 좋은 성능을 얻습니다. HF 대역에서는 전리층 반사로 인해 편파가 수시로 변할 수 있지만, VHF/UHF 대역에서는 지상파 통신이 주를 이루므로 송수신 편파 일치가 더욱 중요합니다.

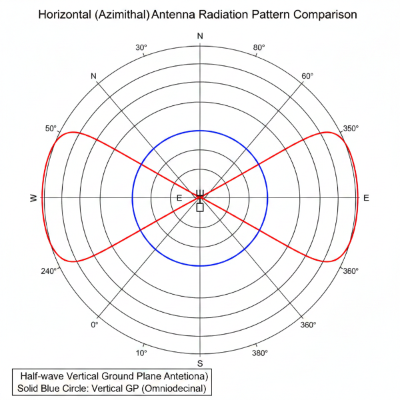

(그림 1) 전파 방사 패턴 비교 (지향성 vs 무지향성)

4) 이득(Gain)의 정의와 측정

안테나 이득은 ‘동일 조건에서 등방성(무지향성) 안테나 대비 특정 방향으로 얼마만큼 더 강한 신호를 내보내거나 받을 수 있는가’를 나타내는 지표입니다. 보통 dBi(등방성 대비 데시벨) 또는 dBd(반파장 다이폴 대비 데시벨)로 표현합니다. 이득은 단순히 ‘출력 증폭’이 아니라 ‘방사 에너지를 특정 방향으로 집중시키는 효과’를 수치화한 것입니다. 측정 환경, 기준 안테나, 측정 방식에 따라 실제 값이 달라질 수 있으므로 표준화된 측정 절차가 필요합니다.

5) 안테나 효율(Efficiency)

안테나 효율은 ‘입력된 전력 중 얼마만큼이 실제 전자기파로 방사되는가’를 의미합니다. 효율이 높을수록 송신 전력이 낭비 없이 전파로 변환되어 먼 곳까지 도달하며, 수신 시에도 미약한 신호를 더 잘 잡아낼 수 있습니다. 효율이 낮은 안테나는 아무리 높은 출력을 인가해도 실제 전파로 나가는 에너지가 적어 의미 없는 열 손실만 키우게 됩니다. 특히 QRP(저출력) 운용에서는 안테나 효율이 교신 성공을 좌우하는 가장 중요한 요소입니다.

가) 도전체 손실(Conductor Loss) : 안테나 재료(금속 도체) 내부의 저항으로 인한 전력 손실입니다. 안테나 도선에 고주파 전류가 흐를 때, 표피 효과(Skin Effect)에 의해 전류가 도체 표면을 위주로 흐르며 저항 성분이 증가합니다. 도체의 굵기와 재질이 영향을 미칩니다.

나) 유전체 손실(Dielectric Loss) : 안테나 주위의 절연체(지지대나 코팅 재질 등)에서 발생하는 손실입니다. 주파수가 높아질수록 이 영향이 커질 수 있습니다.

다) 상호 간섭 및 기타 손실 : 주변 금속 구조물(건물, 철탑 등)과의 근접 결합, 케이블과 커넥터의 손실, 그리고 안테나 자체의 부적절한 설계나 튜닝 불량 등도 실제 효율에 큰 영향을 미칩니다. 도심 환경에서는 주변 콘크리트 및 철근 구조물로 인해 안테나 효율이 크게 저하될 수 있음을 유의해야 합니다.

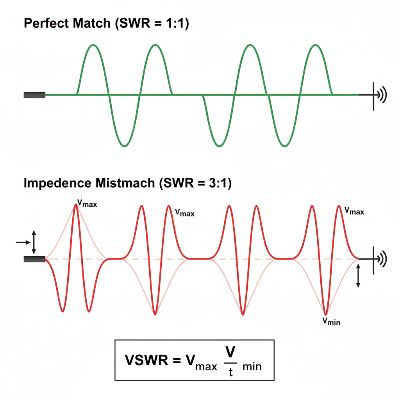

(그림 2) VSWR 개념 (정재파 시각화)

4. 안테나의 종류(Classification and Types)

안테나는 형태와 특성에 따라 매우 다양하게 분류할 수 있습니다. 이 장에서는 아마추어무선에서 특히 많이 사용되는 대표적인 안테나 유형을 살펴보겠습니다.

4.1. 단순한 형태의 안테나

1) λ/2 다이폴(Dipole)

가장 기본적이고 단순한 구조의 안테나로, 보통 반파장 길이(λ/2)의 도선을 중앙에서 급전(feed)하는 방식입니다.

장점은 제작이 쉽고, 재료비가 저렴하며, 공진 주파수 조절이 간단(도선 길이 변경)합니다. 직관적 구조이므로 초급자도 이해하기 좋습니다.

단점으로는 주파수 대역폭이 좁은 편이어서 멀티밴드 커버 시 튜너나 별도의 다이폴 세트가 필요하고, 설치 시 공간 확보(도선을 펼칠 수 있는 거리)가 필요합니다.

2) 수직형(Vertical) 안테나, GP(Ground Plane)

지면 또는 인공적인 그라운드플레인(라디얼; radials)을 기준으로 수직 도체를 세우는 형태로 일반적으로 1/4파장 길이(λ/4)로 설계합니다.

장점은 비교적 무지향성(Omnidirectional) 특성을 보여, 360° 전방위로 통신이 가능하고, 설치 면적이 적게 들어 도심 환경 등에서 유리합니다. 낮은 발사 각도를 가지므로 원거리 교신(DX)에 유리할 수 있습니다.

단점으로는 지면(땅) 상태나 라디얼(radial) 길이 및 개수에 따른 성능 편차가 큽니다. 라디얼이 충분하지 않으면 효율이 크게 저하될 수 있습니다. 도심지 건물 옥상에 설치 시, 철골 구조물 간섭에 주의해야 합니다.

4.2. 지향성 안테나

1) 야기(Yagi) 안테나

일반적으로 1개의 방사 소자(Driven Element)와 여러 개의 디렉터(Director), 리플렉터(Reflector)로 구성됩니다. 특정 방향으로 높은 이득(Gain)을 얻기 위해 빔을 형성합니다.

장점은 특정 방향으로 매우 높은 이득을 제공하여 원거리(DX) 통신에 절대적으로 유리합니다. 목표 방향으로 송수신 이득이 커 QRM(잡음 간섭) 억제에도 효과적입니다.

단점으로는 구조가 복잡하고 부피가 크므로 설치 및 회전장치(로테이터)가 필수적입니다. 협소한 도시 환경에서는 설치 난이도가 높고 비용 부담이 있을 수 있습니다.

2) 쿼드(Quad), 루프(Loop) 안테나

도선을 사각 혹은 원형으로 배치한 루프 형태의 안테나로, 쿼드는 사각 형태가 많은 반면, 루프는 삼각·원형 등 다양한 변형이 가능합니다.

장점은 야기 안테나에 비해 안테나 폭이 넓어, 상대적으로 대역폭이 넓은 편입니다. 설계·조정에 따라 지향성과 무지향성 패턴을 모두 구현 가능하며, 야기보다 노이즈 유입에 강하다는 평가도 있습니다.

단점으로는 부피가 커서 설치 공간이 많이 필요합니다. 또한 긴 도선이 필요하고, 자재 비용이 다소 증가할 수 있습니다.

4.3. 와이어(Wire) 안테나

1) 롱와이어(Long Wire)

1/2파장, 1파장 혹은 그 이상의 길이를 가진 긴 도체를 사용하는 형태로, 반영구적 또는 임시로 쉽게 구축이 가능합니다.

장점은 간단한 구조, 저렴한 재료비와 공간만 확보되면 긴 도선으로 멀티밴드 운용도 가능(튜너 사용)합니다.

단점은 설치 방향 및 주위 구조물에 따라 방사 패턴이 상당히 변합니다. 또한 도심 환경에서는 긴 도선을 펼치기 어렵다는 점도 있습니다. 안테나 튜너 없이는 임피던스 정합이 어려울 수 있습니다.

2) 인버티드-V(Inverted-V)

중앙 급전점을 높은 곳에 두고 도선을 양옆으로 V자 형태로 펼친 구조로 다이폴 변형 중 하나이지만 공간 활용이 좀 더 자유롭습니다.

장점은 설치 면적이 수평 다이폴보다 적고, 간단히 멀티밴드 구성이 가능하며, 정중앙 높이를 충분히 높이면 비교적 균일한 방사 패턴을 형성할 수 있습니다.

단점은 양 끝단 높이가 낮으면 방사 특성이 다소 왜곡될 수 있으며, 주변 물체(건물, 나무) 간섭에 상대적으로 민감하다는 점입니다.

4.4. 특수형 안테나

1) 로그 펠리오딕(Log-Periodic)

다중 주파수 대역에서 거의 동일한 특성을 내도록 설계된 주기적 배열 안테나로, 주파수가 달라질 때 방사 요소별로 공진이 달라지면서 넓은 대역에서 사용 가능합니다.

장점은 멀티밴드 커버리지가 매우 넓고(HF ~ VHF 등 설계에 따라 다양) 한 개의 안테나로 여러 밴드를 대응할 수 있어 편의성이 높습니다.

단점으로는 구조가 복잡하고 부피가 크며 야기 같은 단일 밴드 전문 안테나보다 특정 밴드에서의 이득은 낮을 수 있습니다.

2) 빔(Beam) 안테나 등

특정 방향으로 에너지를 집중(‘빔’을 형성)하는 모든 종류의 지향성 안테나를 통칭하며, 야기(Yagi), Moxon, Hex-beam 등 다양한 형태의 변형 안테나가 존재합니다.

장점은 교신 방향에 대한 높은 이득으로 DX나 콘테스트용으로 많이 사용합니다. 신호 대 잡음비(S/N)가 개선되어 더 깨끗한 신호를 수신할 수 있습니다.

단점으로는 일반적으로 큰 설치 공간, 회전 장치를 필요로 하며, 비용과 유지보수 부담이 있다는 점입니다.

4.5. 실내용/휴대용 안테나

1) HT용 러버덕(Rubber Duck)

핸디 무전기(HT)에 기본 장착되는 소형 막대형 안테나로 내부에 스프링 코일 등으로 설계되어 짧은 길이를 보완합니다. 헬리컬 안테나로 부르기도 합니다.

장점은 매우 작고 휴대성이 뛰어나며, 근거리 교신에는 무난한 편입니다.

단점은 효율이 매우 낮아 전파 도달 거리가 짧고 감도가 떨어집니다. 차량 내부나 장애물이 많은 환경에서는 신호 손실이 커 제 성능을 발휘하기 어렵습니다. 이는 짧은 길이에서 공진시키기 위해 코일을 사용하여 안테나 Q값이 높아지고 대역폭이 좁아지는 동시에 저항 손실이 크기 때문입니다.

2) 모바일(차량용) 안테나

차량 지붕이나 트렁크 등에 마그네틱·클램프 방식으로 설치되며, 주로 1/4파장 수직 안테나 혹은 코일·로드 형태가 많습니다.

장점은 이동 중 교신이 가능하고, 실내보다 전파 수신이 유리합니다. 다양한 주파수 대역에 대응하는 모델이 존재합니다.

단점은 차량 지붕이 충분한 접지면(Ground Plane) 역할을 해주어야 성능을 발휘할 수 있습니다. 주행 중 주파수 변동이나 외부 간섭에 영향을 받을 수 있습니다.

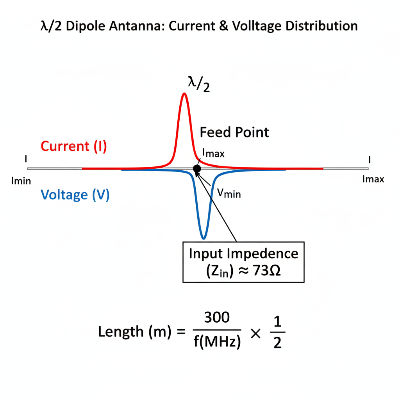

(그림 3) λ/2 다이폴의 전류 및 전압 분포

5. 안테나 설치와 운용(Installation and Operation)

안테나 이론과 형태를 이해했다면, 이제 가장 중요한 ‘설치와 운용’ 단계로 넘어가야 합니다. 설치 환경, 물리적 구조, 정합 방식 등은 실제 통신 품질에 지대한 영향을 미치므로 꼼꼼히 점검해야 합니다.

5.1. 설치 환경 고려사항

1) 지형, 주변 구조물, 전파 간섭(Noise)

산악 지대와 평지를 비교해 볼 때 산 정상은 탁 트여 교신에 유리하지만 바람이나 낙뢰 등의 위험이 큽니다. 주변 건물, 나무, 철탑 등 장애물이 방사 패턴을 왜곡하거나 수신 감도를 저하시킬 수도 있습니다. 특히 도시에서는 주변 전기시설(고압선, 변압기, SMPS, LED 조명 등)에서 발생하는 인위적인 잡음(Noise)이 교신을 방해할 수 있으므로, 안테나 설치 시 이러한 간섭원을 피하거나 차폐할 수 있는 위치를 고려해야 합니다.

2) 실내와 실외 설치 시 유의점

가) 실내(아파트 베란다, 다락 등) : 안테나 길이나 높이에 제한이 커서 건물 구조물의 큰 감쇠로 송수신 성능이 떨어질 수 있습니다. 특히 철근 콘크리트 건물은 전파를 크게 감쇠시키므로 효율이 현저히 낮아집니다.

나) 실외(옥상, 야외 지면 등) : 구조물·장애물 간섭이 상대적으로 적어 성능이 좋을 수 있습니다. 하지만 기상(강풍, 비, 눈) 및 낙뢰 위험에 대한 방수/방풍 대책이 필수적입니다.

5.2. 물리적 구조와 안전

1) 지지대, 인장 장력

마스트(Mast)나 폴(Pole)에 안테나를 설치할 때는 강풍에 견딜 수 있도록 적절한 인장장력(Guys) 및 지지 구조를 갖춰야 합니다. 안테나 자체의 무게뿐만 아니라 바람에 의한 하중까지 고려해야 합니다.

2) 낙뢰 대책(피뢰침, 접지 등)

안테나는 번개에 직접 맞을 가능성이 있으므로, 피뢰침 또는 보호기(Arrestor) 등 번개 보호 장치 설치가 중요합니다. 낙뢰 보호기는 안테나에 유입된 과도한 서지 전압을 대지로 방출하여 리그와 전송선로를 보호합니다.

3) 접지(Grounding) : 안전과 성능의 핵심

접지는 아마추어무선 운용에서 안전과 성능 두 가지 측면에서 절대적으로 중요합니다.

가) 안전 접지 : 금속 마스트를 사용할 경우, 인체 감전 위험 최소화를 위해 접지는 필수입니다. 낙뢰 시 전류를 안전하게 대지로 흘려보내 장비 손상과 화재, 인명 피해를 예방합니다. 접지봉을 충분히 깊게 박고, 규격에 맞는 굵은 접지선을 사용하여 송수신기 새시, 안테나 마스트, 보호기 등에 연결해야 합니다.

나) RF 접지 (라디얼 시스템) : 수직 안테나(GP)의 경우 라디얼(radials)이 필수적인 RF 접지 역할을 합니다. 라디얼의 길이, 개수, 설치 방식(지면 매립, 공중 설치)은 안테나의 방사 패턴, 임피던스, 효율에 직접적인 영향을 미칩니다. 다이폴 안테나 등에서도 대지 환경과의 상호작용이 안테나 성능에 영향을 미치므로, 가능한 한 좋은 접지 환경을 확보하는 것이 좋습니다.

다) 노이즈 감소 : 부실한 접지는 외부 노이즈 유입을 증가시켜 수신 감도를 떨어뜨립니다. 철저한 접지는 노이즈를 줄여 깨끗한 신호를 수신하는 데 큰 도움이 됩니다.

5.3. 정합(Matching) 기법

1) 밸런(Balun) 사용

밸런(Balun)은 'Balance to Unbalance'의 줄임말로, 다이폴 안테나와 같이 평형(밸런스) 구조를 가진 안테나를 비평형(언밸런스) 피더 라인(동축 케이블 등)에 연결할 때 사용합니다. 밸런을 사용하지 않으면 동축 케이블의 외피에 고주파 전류가 흘러 불필요한 전파 방사(Common Mode Current)를 일으키고, SWR이 높아지며, TVI(TV 간섭) 등 주변 기기에 노이즈를 유발할 수 있습니다. 1:1, 4:1 등 안테나 및 주파수 특성에 맞춰 선택해야 합니다.

2) ATU(Antenna Tuner) 활용

ATU(Antenna Tuner)는 안테나와 리그 사이에 삽입하여 임피던스 불일치를 보정시키는 장치입니다. 특히 멀티밴드 운용 시 안테나 한 개로도 여러 밴드를 커버하는 데 큰 도움을 줍니다. 하지만 ATU는 안테나의 물리적 공진이나 방사 효율 자체를 높이는 것은 아닙니다. 단지 송신기 입장에서 안테나 임피던스를 50Ω에 가깝게 맞춰 송신기의 출력이 손실 없이 안테나로 잘 전달되도록 돕는 역할만 합니다. 따라서 가장 좋은 안테나는 ATU를 사용하지 않아도 SWR이 낮은 안테나임을 명심해야 합니다. ATU는 근본적인 안테나 길이 조정이 여의치 않을 때 보조적으로 사용해야 합니다.

5.4. 전송선로(피더 라인)와 커넥터의 중요성

안테나에서 송수신기까지 신호를 전달하는 동축 케이블(Coaxial Cable)과 커넥터는 안테나 시스템의 중요한 요인입니다. 이들의 품질과 설치 상태는 전체 시스템의 손실에 큰 영향을 미칩니다.

가) 케이블 선택 : 주파수 대역, 케이블 길이, 사용하려는 출력에 따라 적절한 동축 케이블을 선택해야 합니다. 예를 들어, VHF/UHF 대역이나 긴 케이블이 필요한 경우 RG-58과 같은 가는 케이블은 손실이 커지므로, RG-213, LMR-400, 또는 하드라인 케이블처럼 손실이 적은 케이블을 사용하는 것이 좋습니다.

나) 커넥터 품질 및 체결 : 커넥터의 종류(PL-259, N-Type 등)와 체결 상태도 중요합니다. 불량한 커넥터나 느슨한 체결은 접촉 저항을 높여 신호 손실을 유발하고 VSWR을 악화시킬 수 있습니다.

다) 방수 처리 : 옥외 설치 시 케이블과 커넥터의 연결부는 반드시 방수 처리(실리콘 테이프, 열수축 튜브 등)를 철저히 해야 합니다. 습기나 빗물이 유입되면 케이블 내부로 물이 스며들어 손실이 급증하고 케이블 수명 단축 및 VSWR 악화의 주범이 됩니다.

5.5. 각종 밴드별 사용 예시

안테나는 전파 전파 특성을 활용하는 도구입니다. 각 주파수 밴드의 전파 특성에 맞는 안테나를 선택하는 것이 최적의 교신 효율을 가져옵니다.

가) HF 밴드(3~30 MHz) : 전리층 반사를 활용해 장거리(DX) 교신이 가능하므로, 다이폴, 롱와이어, 야기, 쿼드 등 다양한 형식이 사용됩니다. 낮은 발사 각도가 원거리 교신에 유리하며, 수평 편파 안테나가 일반적입니다. 대체로 안테나 크기가 크고 설치가 까다롭지만, 교신 거리가 길어 아마추어무선사에게 인기가 많습니다.

나) VHF 밴드(30~300 MHz) : 지상파(Line-of-Sight), 직진파 전파가 주를 이루어, 지향성이 높은 야기 안테나가 자주 사용됩니다. 지역 간 중계기(Repeater)를 통한 교신이 활발하며, 차량용 GP 안테나나 핸디 HT 러버덕도 이 대역을 많이 커버합니다. 주로 수직 편파 안테나가 사용됩니다.

다) UHF 밴드(300 MHz~3 GHz) : 건물이나 벽에 대한 회절이 VHF보다 더 제한적이지만, 간섭도 적은 편으로, 짧은 안테나로도 공진이 가능해 휴대용이나 차량용으로 널리 쓰입니다. 근거리 통신, D-STAR, DMR 등 디지털 모드에서 많이 사용되며, 역시 수직 편파 안테나가 주로 사용됩니다.

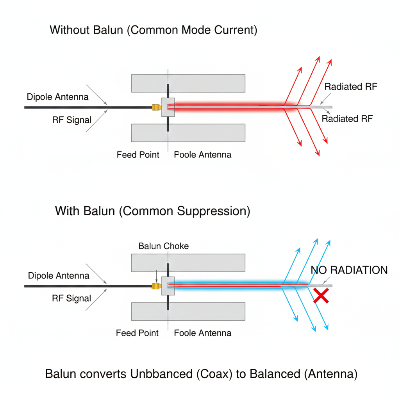

(그림 4) 밸런(Balun)의 역할 (Common Mode Current 억제)

6. 안테나 측정 및 튜닝(Measurement and Tuning)

안테나를 제대로 이해하고 운용하기 위해서는 정량적인 측정과 튜닝이 필수적입니다. 다음에 소개할 장비와 절차를 통해 안테나 성능을 객관적으로 파악하고, 필요할 경우 조정 작업을 수행해야 합니다.

6.1. 필수 측정 장비

1) SWR 미터(Standing Wave Ratio Meter)

가장 기본적인 측정 장비로, 안테나와 송신기 사이의 정재파비(SWR)를 측정해 줍니다. 휴대형·고정형 등 다양한 모델이 있으며, HF/VHF/UHF 등 특정 대역 전용 또는 광범위 대역을 지원하는 모델이 있습니다. 요즘은 대부분 트랜시버에 이 기능을 탑재하여 출시되는 경우가 많습니다.

장점은 저렴하고 간단한 측정이 가능하나, 한계로는 SWR 외에 안테나의 정확한 임피던스(저항 R과 리액턴스 X), 공진 주파수 등을 직접적으로 알 수는 없습니다.

2) 안테나 분석기(Antenna Analyzer)

안테나의 임피던스(R + jX), 공진 주파수, 주파수 대역별 SWR 등을 보다 상세히 제공하는 장비입니다. 일부 모델은 스미스 차트(Smith Chart), 반사계수(Γ), 리턴 로스(Return Loss) 등을 표시하기도 합니다.

장점은 안테나 특성을 일목요연하게 파악 가능하고, 휴대성도 우수합니다. 현장에서 안테나 길이를 조금씩 조정하면서 실시간으로 파라미터 변화를 확인할 때 매우 유용합니다.

활용은 안테나 제작 및 튜닝 시 필수적인 장비로, SWR뿐만 아니라 안테나가 해당 주파수에서 얼마나 '공진'하고 '정합'되는지를 정확히 판단할 수 있게 해 줍니다.

3) VNA(Vector Network Analyzer)

전문 측정 기기로, 안테나뿐 아니라 각종 RF 부품의 S-파라미터(S-parameter)를 측정할 수 있습니다. 측정 범위가 넓고, 정밀도가 높아 연구·개발용으로 많이 사용하지만, 최근에는 휴대형 저가 VNA도 보급되고 있습니다.

장점은 주파수 스윕(sweep)에 따른 다양한 파라미터를 고해상도로 측정 가능하여 매우 정밀한 분석이 가능합니다.

단점으로는 설정이 복잡하고 가격이 상대적으로 고가입니다. 일반 아마추어무선 운용에서는 간이 측정으로도 충분히 실용적인 결과를 얻을 수 있습니다.

6.2. SWR 측정과 튜닝 과정

안테나의 공진 주파수는 물리적 길이와 직접적으로 연관됩니다.

가) 길이 조정 : 측정 결과 원하는 주파수보다 공진점이 낮으면 안테나를 짧게, 높으면 길게 조정합니다. 초보자라면 다이폴(Dipole)과 같이 구조가 단순한 안테나부터 시작하는 것이 좋습니다.

나) 매칭 네트워크 활용 : 구조적으로 임피던스를 50Ω에 맞추기 어려운 안테나는 매칭 네트워크(LC 회로, 트랜스포머, 밸런 등)로 보정합니다. 예를 들면 4:1 Balun, LC Matching, 세그먼트(감긴 코일) 추가 등의 방법을 사용할 수 있습니다.

다) ATU 활용 : ATU(Antenna Tuner)를 사용해 전송선로와 송신기 간의 정합을 미세 조정할 수도 있습니다. 이는 안테나 자체의 임피던스를 변화시키는 것이 아니라, 송신기에서 본 안테나 시스템의 임피던스를 50Ω에 가깝게 보이도록 만드는 것입니다.

6.3. 안테나 패턴 측정

1) 간이 측정 방법

특정 각도(방향)에서 수신감도나 S-미터(수신기에 표시되는 신호 강도)를 여러 지점에서 측정하고, 이를 기반으로 대략적인 방사 패턴을 추정합니다. 회전 가능한 마스트에 설치한 안테나를 천천히 돌리면서, 신호 세기를 각각의 방향에서 기록하는 방식이 대표적입니다. 이 방법은 아마추어 환경에서 실제적인 교신 패턴을 이해하는 데 유용합니다.

2) 전문 측정 방법

전파 무반사실(Chamber)을 활용하는 방법은 완벽에 가까운 차폐와 무반사 환경에서 안테나의 2D·3D 방사 패턴을 측정합니다. 전문 연구소나 기업 R&D센터 등에서 주로 시행하며, 아마추어 환경에서는 접근이 쉽지 않을 수 있습니다. 고정밀 안테나 테스트 시 유용하지만, 일반 아마추어무선 운용에서는 간이 측정으로도 충분히 실용적 결과를 얻을 수 있습니다.

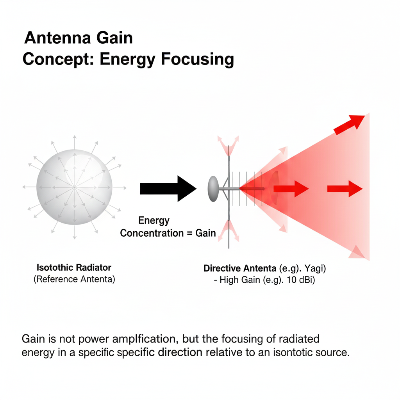

(그림 5) 안테나 이득의 개념

7. 안테나 설계 및 시뮬레이션(Design and Simulation)

안테나 설계 과정은 기초 이론을 기반으로 물리적 수치를 계산하고, 시뮬레이션 툴을 통해 예측 성능을 미리 검증한 뒤, 시제품 제작 및 실측으로 최종 확정하는 절차를 거칩니다.

7.1. 기초 이론 적용

1) 길이 계산 방법

다이폴 안테나의 경우 대략 파장의 1/2 길이(λ/2)를 계산 후, 미세 조정하는 방법을 씁니다. 모노폴(수직형) 안테나는 대략 λ/4 길이를 활용합니다. 이 계산식은 이론적인 기준으로, 실제 환경(주변 물체, 소자 굵기, 피복 재질 등)과 안테나 형태에 따라 공진점이 달라지므로 실제 제작 시 보정값이 필요합니다. 공식은 길이(m) = 300/f(MHz)×K (여기서 K는 1/2, 1/4 등 안테나 유형별 계수이며, 실제 환경에 따라 0.95~1.00 등의 보정값이 적용될 수 있습니다.)

7.2. 시뮬레이션 소프트웨어 활용

4NEC2, EZNEC, MMANA-GAL 등이 대표적인 아마추어 무선용 무료 또는 저렴한 시뮬레이션 툴이 있습니다. NEC 엔진 기반(Numerical Electromagnetics Code)으로, 안테나 도체 구조를 입력하면 방사 패턴, 임피던스, SWR 등을 예측해 줍니다.

장점은 직접 실험에 앞서 다양한 설계를 가상으로 테스트해 볼 수 있어 시간과 비용을 절약할 수 있습니다. 안테나의 성능을 예측하고 최적화하는 데 매우 유용합니다.

활용 팁으로는 가능한 실제 설치 환경(지면, 주변 건물, 구조물)도 단순화해서 입력해 보면 좀 더 현실적인 결과를 얻을 수 있습니다. 하지만 시뮬레이션은 ‘이상적인 조건’에서의 결과이므로, 최종적으로는 실측을 통해 보완해야 합니다.

7.3. 프로토타이핑(시제품 제작)

1) 제작 시 주의 사항

가) 자재 선택 : 주파수 대역에 적합한 도체 두께·종류(동선, 알루미늄 파이프 등)를 결정해야 합니다. 고주파 전류가 흐르는 안테나는 표피 효과로 인해 도체 표면을 주로 이용하므로, 도체 표면적이 충분히 넓거나 전도성이 좋은 재질을 선택하는 것이 효율에 유리합니다.

나) 납땜, 접합부 처리 : 고주파 접합부는 저항이 커지지 않도록 표면 산화와 납땜 불량에 주의해야 합니다. 깨끗하고 튼튼한 접합은 안테나 효율을 높이고 안정적인 성능을 유지하는 데 필수적입니다.

다) 방수 처리 : 옥외 설치 시 빗물·습기에 의한 성능 저하 방지(실리콘 실란트, 열수축 튜브 활용)를 철저히 실시해야 합니다.

라) 실제 측정과 피드백 : 시제품 완성 후, 안테나 분석기 또는 VNA로 공진점, 임피던스, 대역폭을 체크해야 합니다. 설계와 다른 부분은 도체 길이·루프 형태·유전체 재질 등을 수정하여 튜닝해 주는 것이 좋습니다.

8. 현장에서의 응용 및 사례 연구(Practical Applications and Case Studies)

안테나는 다양한 환경과 목적에 따라 무척 다른 방식으로 적용됩니다. 실제 사례를 살펴보면, 이론과 실무가 어떻게 연결되는지 파악할 수 있습니다.

8.1. 아마추어무선 국가 행사 및 비상 통신 사례

1) 이동형·휴대용 안테나 사용 사례

재난 현장이나 비상 통신 훈련 시에는 간이 폴대와 GP 안테나, 롱와이어 등으로 임시 통신망 구축이 가능합니다. 캠핑·필드데이(Field Day) 같은 야외 행사에서도 인버티드-V나 이동식 야기 등을 사용해 현장에서 여러 밴드를 커버할 수 있으며, 빠른 설치와 철수가 가능한 시스템이 중요합니다.

8.2. DX 운영을 위한 고성능 안테나 설치 사례

1) 야기, 롱와이어 등 장거리 통신 성능 비교

야기 안테나는 특정 방향 이득이 커서 DX(장거리 교신)에 절대적으로 유리합니다. 해안가 등에 긴 공간이 확보될 경우, 롱와이어 및 비버리지(Beverage) 안테나 같은 수신 특화 안테나도 장거리 수신에 매우 좋은 성능을 발휘합니다.

2) 안테나 타워 및 회전 장치 활용

콘테스트나 지속적인 DX를 겨냥해 안테나 타워와 회전 장치(로테이터)를 설치하면, 원하는 방향으로 빔을 돌려 더 안정적이고 효율적인 교신이 가능합니다. 높은 이득의 빔 안테나는 약한 신호도 놓치지 않고 잡아낼 수 있어 DX 교신의 성공률을 높여줍니다.

8.3. 도시 환경에서의 극복 사례

1) 빌딩 밀집 지역, 제한된 공간에서 효율적 운용

도시에서는 공간 제약과 높은 노이즈 레벨이 문제입니다. 옥상 난간이나 베란다에 설치하는 간이 다이폴, 엔드피드(end-fed), 스텔스 안테나(눈에 잘 띄지 않는 형태)를 사용하거나, 마그네틱 루프(Magnetic Loop) 안테나는 소형화가 가능해 실내에서도 비교적 높은 효율로 사용이 가능합니다.

2) 노이즈 최소화를 위한 조치

도시는 근거리 전자기 간섭(가전제품, LED 조명, 통신 기기 등)이 심하므로, 접지 개선 및 노이즈 필터링이 필수적입니다. 페라이트 코어, 라인 필터 등을 활용하여 외부에서 유입되는 노이즈를 줄이고, 안테나의 공진점 최적화를 통해 수신 성능을 최대한 높이는 노력을 해야 합니다.

9. 유지보수 및 업그레이드(Maintenance and Upgrades)

안테나는 설치 후에도 주기적으로 점검하고, 필요시 업그레이드를 통해 더 나은 성능을 추구할 수 있습니다.

9.1. 주기적 점검 항목

1) 안테나 케이블 상태 : 동축 케이블의 외피 균열, 커넥터의 느슨함 여부를 육안으로 확인합니다. 케이블의 물리적 손상은 SWR 상승 및 신호 손실의 주요 원인입니다.

2) 커넥터 방수 : 실리콘 테이프나 열수축 튜브로 밀봉된 커넥터 연결부에 습기 유입 흔적이나 열화 현상이 없는지 체크합니다.

3) 접지 연결 상태 확인 : 낙뢰 피해 예방과 노이즈 감소를 위해 접지선과 체결부의 부식 여부, 느슨함 여부를 일정 간격으로 재점검해야 합니다. 특히 옥외 접지봉 주변의 지면 상태도 확인하는 것이 좋습니다.

4) 물리적 손상 여부 : 강풍이나 기타 외부 요인에 의해 안테나 소자나 지지대가 손상되지는 않았는지 확인합니다.

9.2. 안테나 업그레이드 시 고려사항

1) 지향성 개선 : 무지향성 안테나에서 지향성 빔 안테나로 바꾸면 당연히 DX와 콘테스트 성능이 향상됩니다.

2) 대역폭 확장 : 멀티밴드 안테나 설계를 통해 운용 밴드 폭을 늘릴 수 있습니다(로그페리오딕, 다중 다이폴 등). 이는 운용의 유연성을 크게 높여줍니다.

3) 출력 대응 : 더 높은 출력을 사용할 계획이라면, 안테나 도체와 케이블·커넥터의 정격을 고려해야 안전합니다. 최대 허용 RF 전력이 충분한 제품을 선택해야 장비 손상을 막을 수 있습니다.

9.3. 안테나 튜너/액세서리 추가

멀티밴드 운용 편의성 향상을 위해 ATU(Antenna Tuner)나 자동매칭 유닛을 추가하여, 여러 밴드를 손쉽게 전환 및 정합 가능하도록 할 수 있습니다. 로테이터(Rotor) 등 회전 장치, SWR 알람 장치, 원격 제어 스위치 등도 필요에 따라 추가하여 운용 편의성과 안전을 높일 수 있습니다.

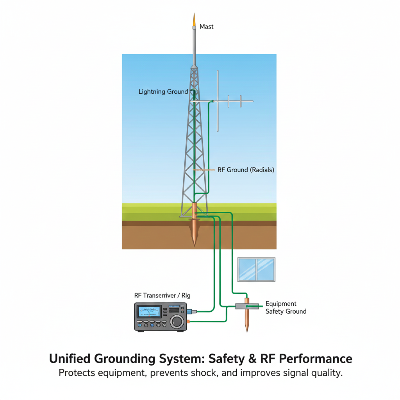

(그림 6) 접지 시스템의 중요성 (안전 및 RF 접지)

10. 결론(Conclusion)

아마추어무선에서 안테나는 단순히 전파를 송수신하는 도구가 아니라, 전반적인 교신 품질과 효율을 결정짓는 핵심 요소입니다.

본 글에서는 안테나의 기초 이론(전자기파, 공진, 임피던스, 방사 패턴, 이득, 효율)부터 다양한 안테나 종류(다이폴, 수직형, 야기, 쿼드, 롱와이어, 휴대용 등), 설치 및 운용 시 고려사항(환경, 정합, 안전, 케이블/커넥터 선택, 접지), 그리고 측정·튜닝 방식(SWR 미터, 안테나 분석기, VNA 활용)과 설계·시뮬레이션(4NEC2, EZNEC, MMANA-GAL)까지 폭넓게 살펴보았습니다.

특히 안테나 효율의 중요성과 철저한 접지의 필요성은 아무리 강조해도 지나치지 않습니다. 안테나 측정과 튜닝, 유지보수 및 업그레이드 과정을 꾸준히 반복함으로써 원하는 주파수와 운용 환경에 맞춰 최적의 성능을 이끌어낼 수 있습니다.

또한, 아마추어무선 활동에서 발생하는 다양한 실제 사례(비상 통신, DX 교신, 도시 환경 제약)를 참고하면, 제한된 조건에서도 창의적인 안테나 솔루션을 구현할 수 있음을 알 수 있습니다.

결국 성공적인 전파를 이용한 교신은 ‘안테나를 얼마나 잘 이해하고 관리하느냐’에 달려 있습니다. 기초 이론의 습득, 적절한 안테나 타입 선택, 꼼꼼한 설치와 안전 대책, 정기적인 측정과 유지보수, 그리고 새로운 기술과 장비에 대한 지속적인 관심이 어우러져야 비로소 최상의 효과를 얻을 수 있습니다.

이 글이 다양한 밴드에서 더 풍부하고 안정적인 교신을 시도하려는 아마추어무선사들에게 유용한 지침이 되기를 희망합니다. 감사합니다.
