온전히 디지털의 영역은 아니더라도 이번 서울 지하철 노선도가 개편된다는 기사를 보며 개인적인 관심으로 아카이빙하고 싶어서 남겨봅니다.


지도와 같은 인포그래픽을 좋아하는 편이라 공공 또는 상업적 공간에서의 안내도, 노선도 등을 흥미롭게 살피는 편이에요. 원하는 장소로 빠르게 갈 수 있는 효율적인 방법이 거기 담겨있으니까요.

때로 불친절하거나 인지가 어려운 사인들로 인해 헤메 본 경험도 다들 한번쯤은 있으실 겁니다.



서울시에서 이번에 변경한 노선도 디자인은 어떤 식으로 개선되었을까요?

그리고 서울시(서울교통공사)가 아니더라도 여러 곳에 공개되어 있는 서울 지하철 노선도를 간단히 살펴보겠습니다.

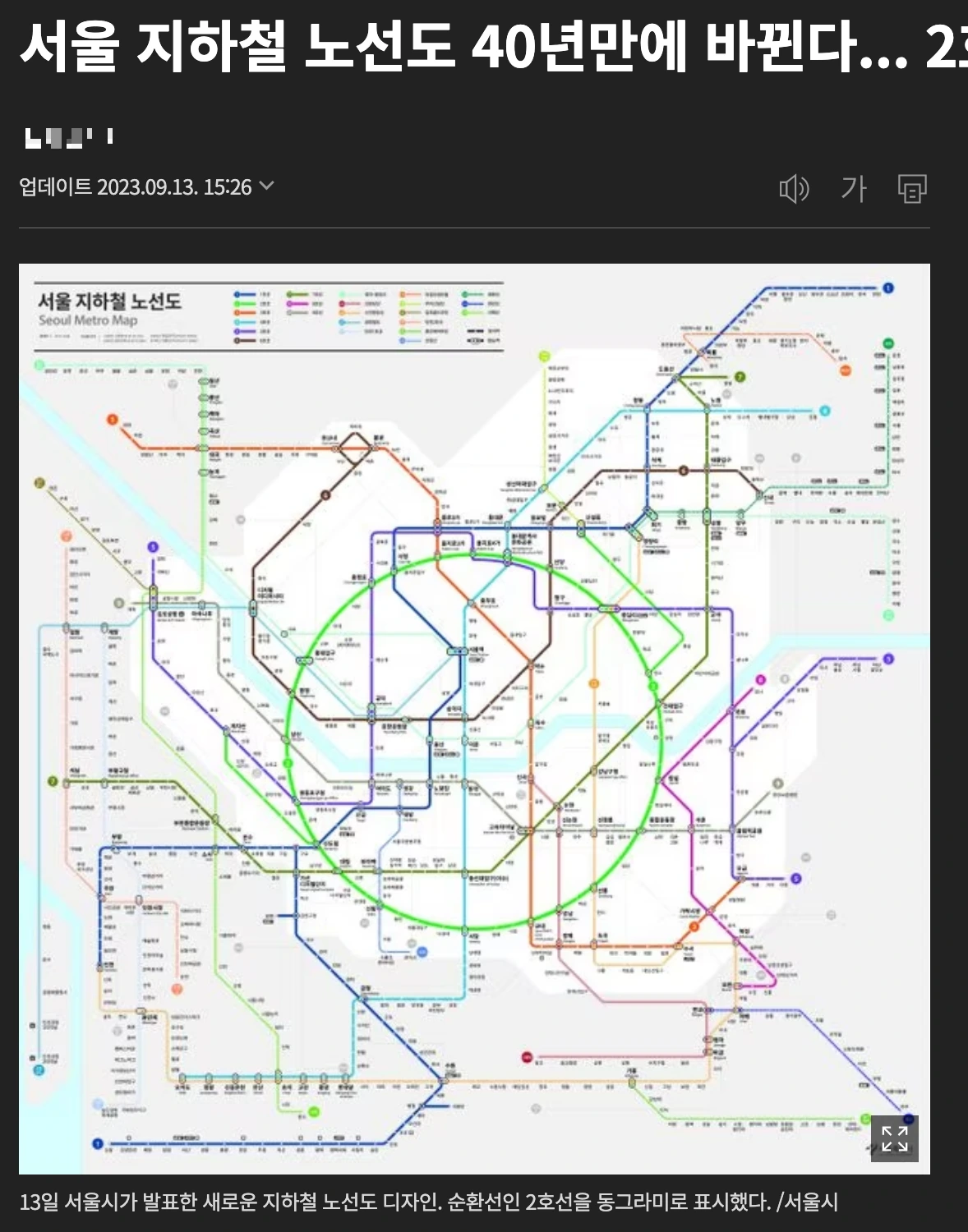

개편예정인 서울 지하철 노선도


https://www.seoul.go.kr/news/news_report.do#view/396450?tr_code=short

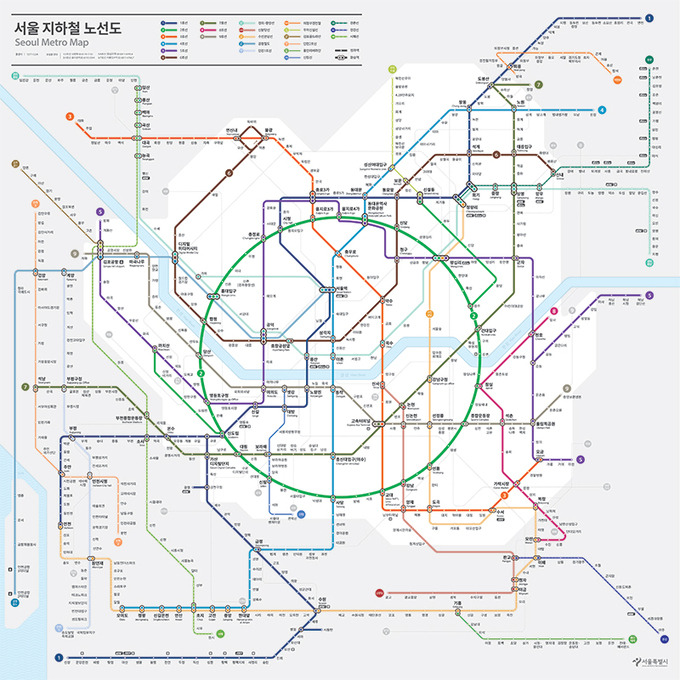

이번에 공개된 서울 지하철 노선도 어떠신가요.

확실히 이전의 노선도에 비해 심플하고 간결한 구성이긴 하네요. 다른 노선에 비해 2호선이 상당히 눈에 띄긴 합니다. 배경색의 명도로 서울과 서울이 아닌 수도권을 구분해 두어 한층 더 중심으로 시선이 쏠리는 편인 것 같아요. 작은 이미지로 보니 그런 것 같기도 하고요.


개인적으로 아쉬운 점으로는 노선도상의 사이즈로 실제 역간 거리를 짐작하기 어려워 보이는 구간이 간혹 보입니다만, 대부분 스마트폰의 어플로 시간을 계산할 거 기 때문에 괜찮은 걸지도 요.



개선 노선도는 많은 노선과 환승역을 쉽게 인지할 수 있도록 국제표준 8 선형과 원형 형태 2호선 순환선에 중심을 두고, 지리적 정보를 고려한 노선 적용을 통해 이용자가 읽기 쉽고 효율적으로 길을 찾을 수 있도록 했다고 합니다.


→ 국제표준 8 선형과 원형 형태 2호선 순환선에 중심

→ 시인성 개선을 위한 신호등 방식의 환승역 표기

→ 위치 이해도를 높이는 지리 정보 표기

→ 노선 간 구분이 쉬운 색상 및 패턴 적용

→ 시각약자를 위한 지도 추가 예정

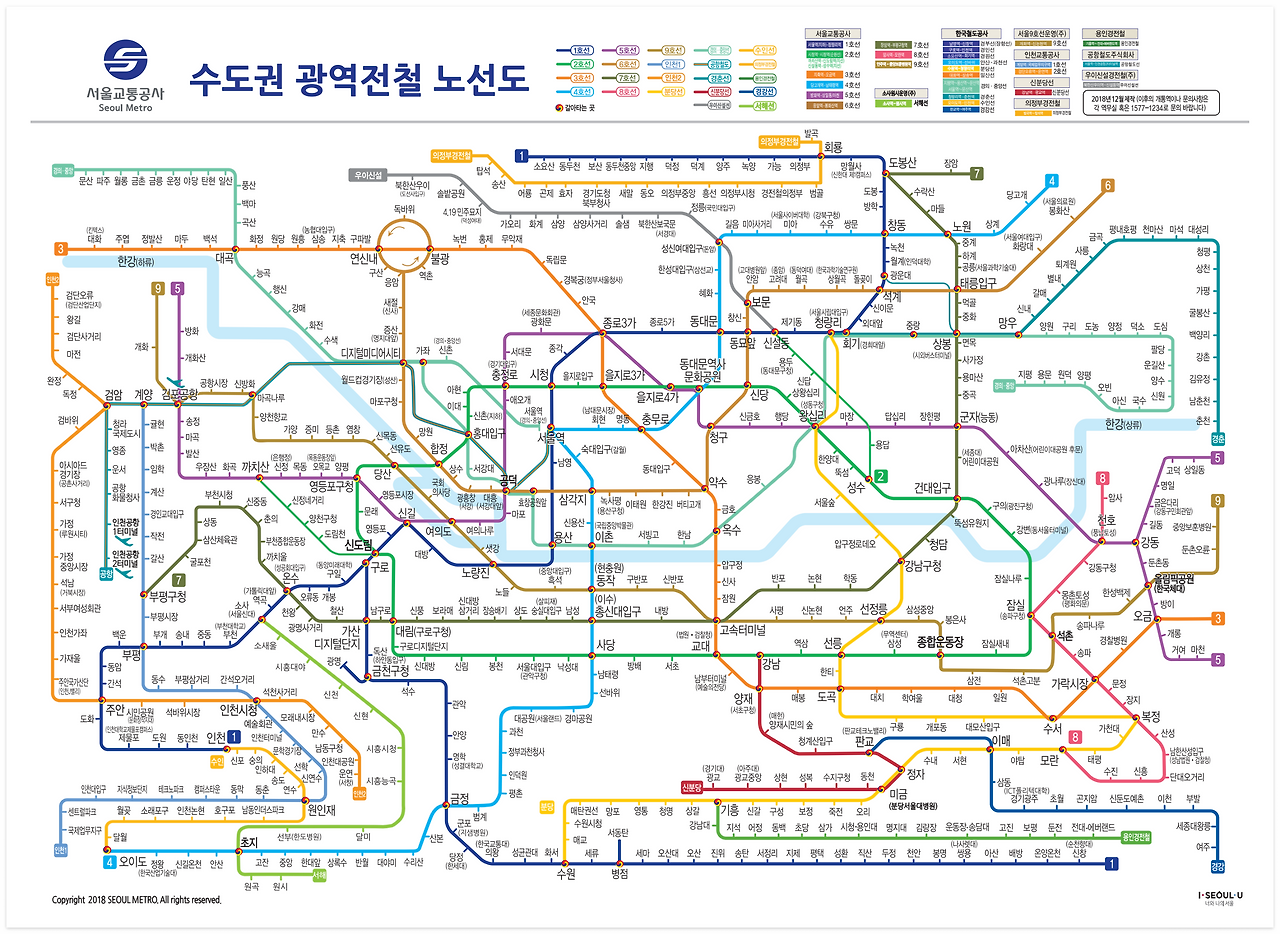

▼ 개선 전 서울 교통공사의 지하철 노선도입니다. 비교해 보시죠 ^^


서울 교통공사

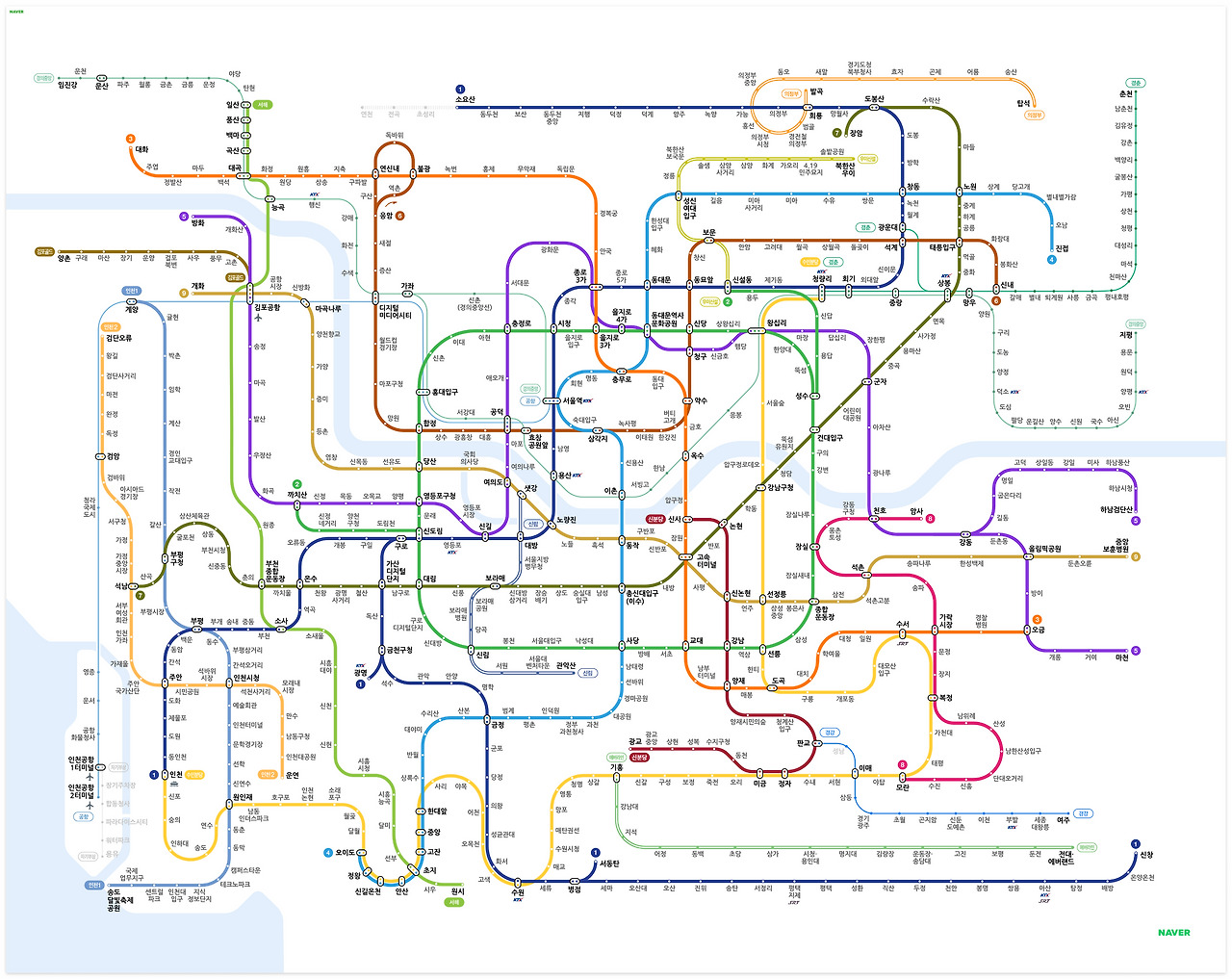

네이버지도의 서울 지하철 노선도

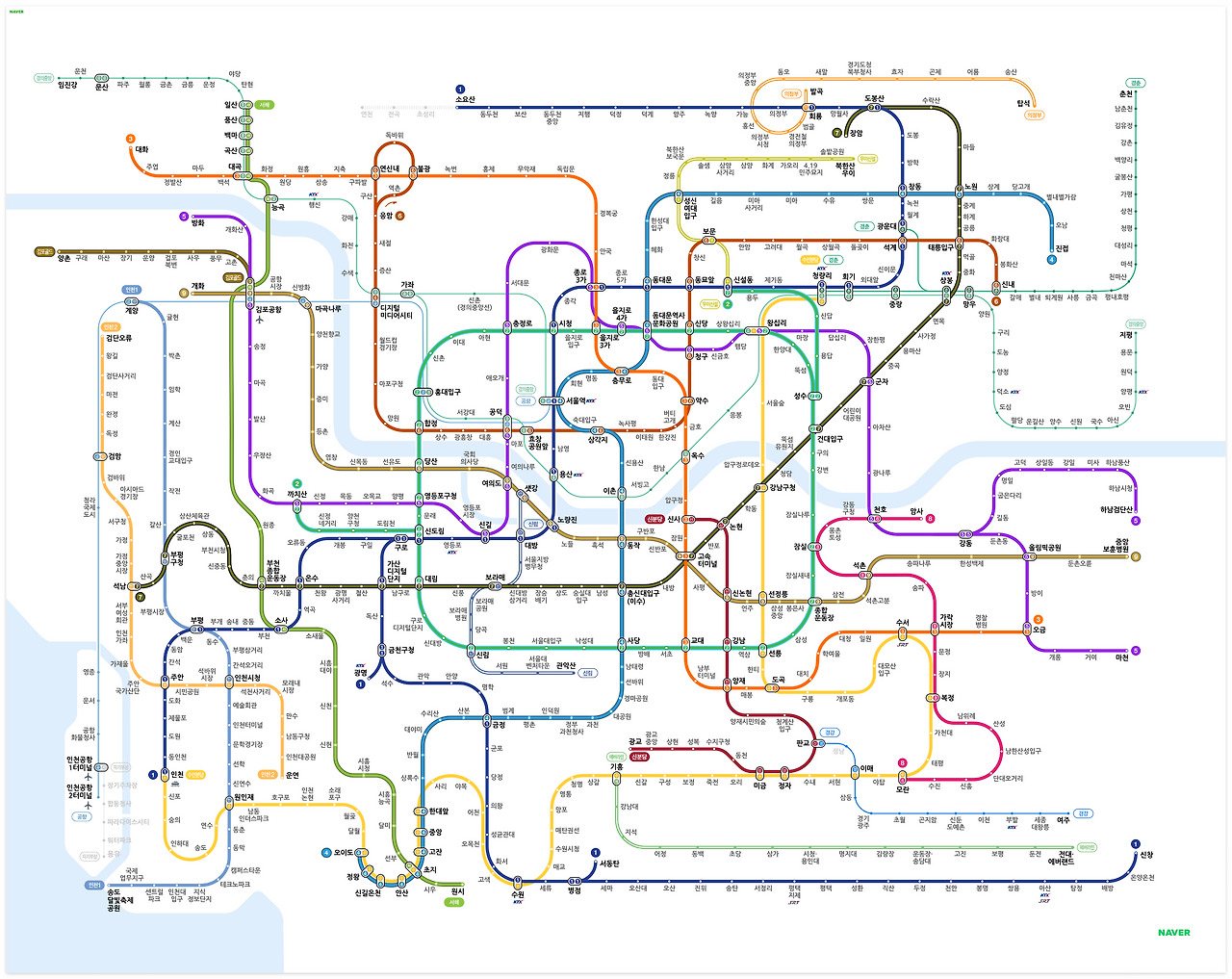

좌측은 일반모드,  우측은 시각약자모드입니다.

시각약자를 위한 노선도는 라인의 굵기가 다르고 환승역의 표기가 더 눈에 띄도록 디자인되어있습니다.



https://map.naver.com

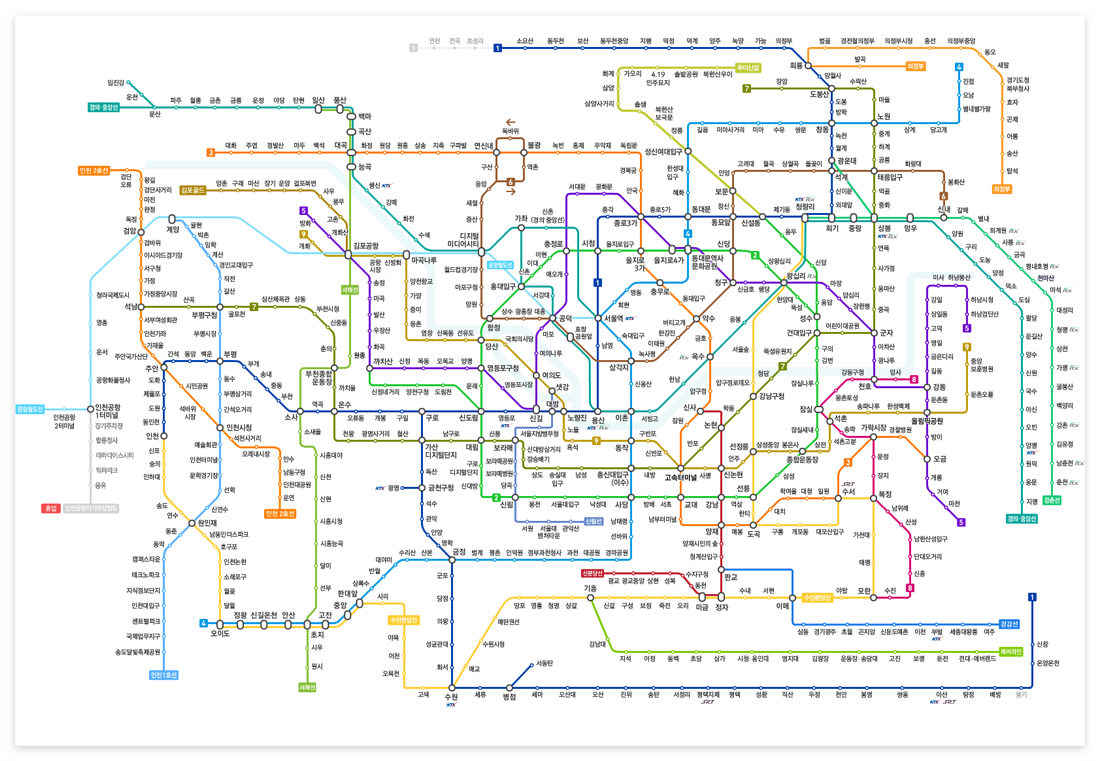

카카오맵의 서울 지하철 노선도


그리고 카카맵에서 제공하는 노선도입니다.

카카오의 노선도는 곡선보다는 조금 더 직선과 대각선 위주의 디자인으로 되어있네요.


https://map.kakao.com/

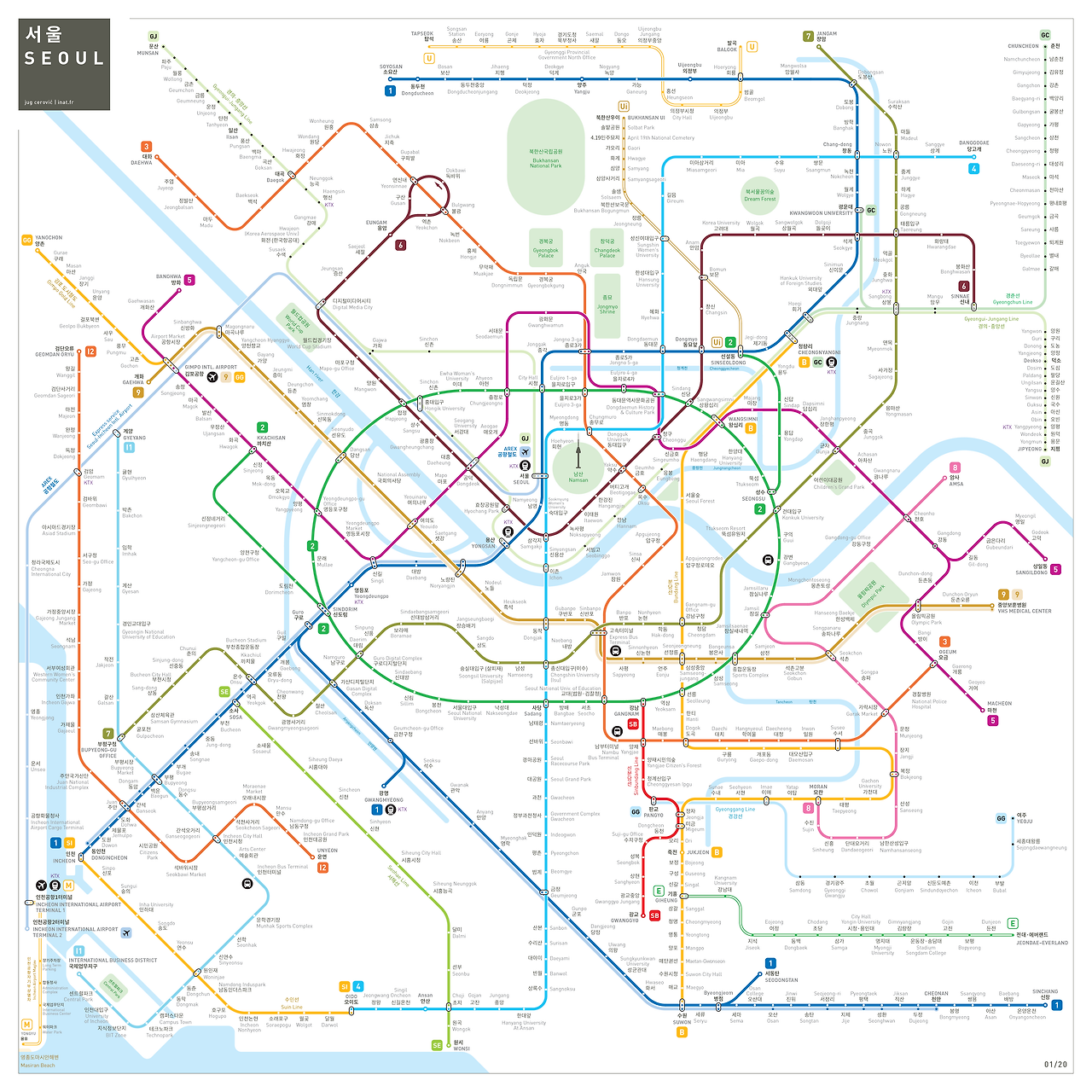

유그 체로비츠(Jug Cerovic)의 프로젝트인

서울 지하철 노선도 리디자인


꽤 오래전에 읽었던 아티클이 생각나서 찾아보았어요.

세르비아 출신 프랑스의 건축 디자이너인 유그 체로비츠(Jug Cerovic)가 진행한 리디자인 프로젝트였고요. 세계 대도시 지하철 노선도를 리디자인했는데 서울과 부산도 포함되어 있었답니다.


이후 Jug Cerovic는  네이버와 협업해서 현재 네이버 지도에서 서비스되고 있는 지하철 노선도 프로젝트에 참여하기도 했습니다.


http://www.inat.fr/metro/seoul/


2014년도로 꽤 오래된 자료긴 하지만 외국인이 정리한 서울 지하철 노선도를 보니 새롭습니다.

다른 도시들도 많으니 관심이 있으시다면, 한번 살펴보세요.




인터뷰 기사


프로젝트 사이트











덧,

이번 서울 지하철 노선도 개편을 뉴스기사 및 SNS 피드로 앞다투어 소식을 전하는 걸 보았습니다.


하지만, 보도자료의 문제였을까요 아니면 기자는 디자이너가 아니기 때문일까요?

색공간이 잘못되어 2호선이 형광색으로 표현된 노선도 게시글(뉴스, SNS)이 꽤 많이 보이는데요.


보도자료용으로 인쇄용 컬러(CMYK) 모드의 파일이 배포되고, 그대로 웹에 게시된 걸로 보입니다.

보도자료 이미지도 확실한 가이드라인이 있어야 할 것 같네요.
