2023.11.26 2층 천장 조명 설치

인테리어 회사를 운영하는 처제 친구의 소개로 만능 재주꾼이라 불리는 분을 어렵게 모셨다. 다른 현장의 일 때문에 오후 4시가 넘어서야 우리 집에 방문하셨다. 오늘 작업은 2층 도서관과 방 천장에 와이어 위치를 수정하고 피스 구멍을 조색 실리콘으로 메우는 일이다. 얼핏 보기에는 간단해 보이지만 천장고가 4.5미터나 되기 때문에 상당히 위험한 데다 정확한 위치에 경사걸이를 설치해야 하므로 난이도가 제법 있는 작업이다.

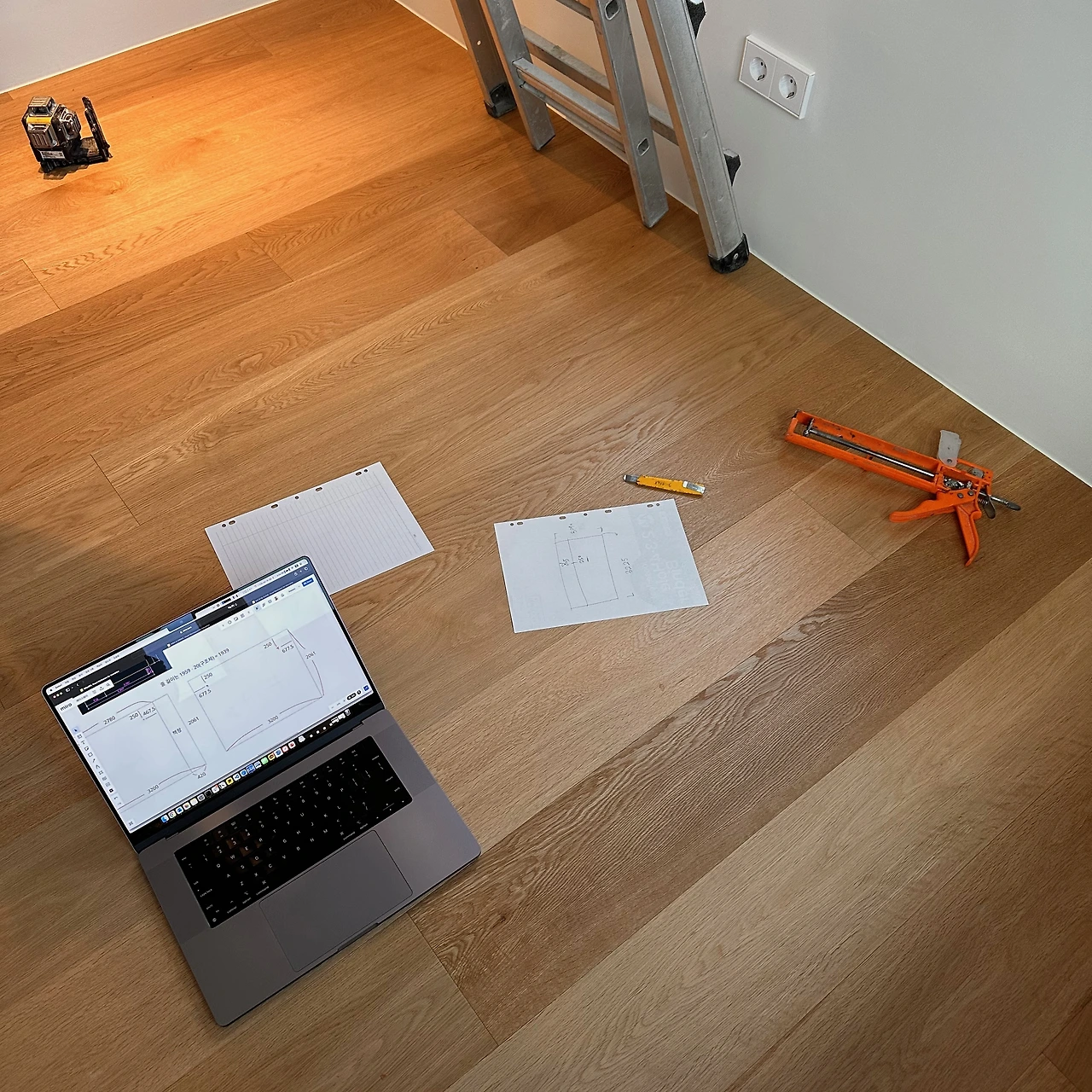

일단 레이저를 띄우고 실측을 했다. 천장 정가운데에 조명을 위치시켜야 하므로 정확한 위치를 잡기 위해 실측한 바닥에 마스킹 테이프를 붙였다. 우리 목공팀은 마루 바닥에 연필로 표시를 했지만 마스킹 테이프를 사용하는 방법이 더 좋아 보였다.

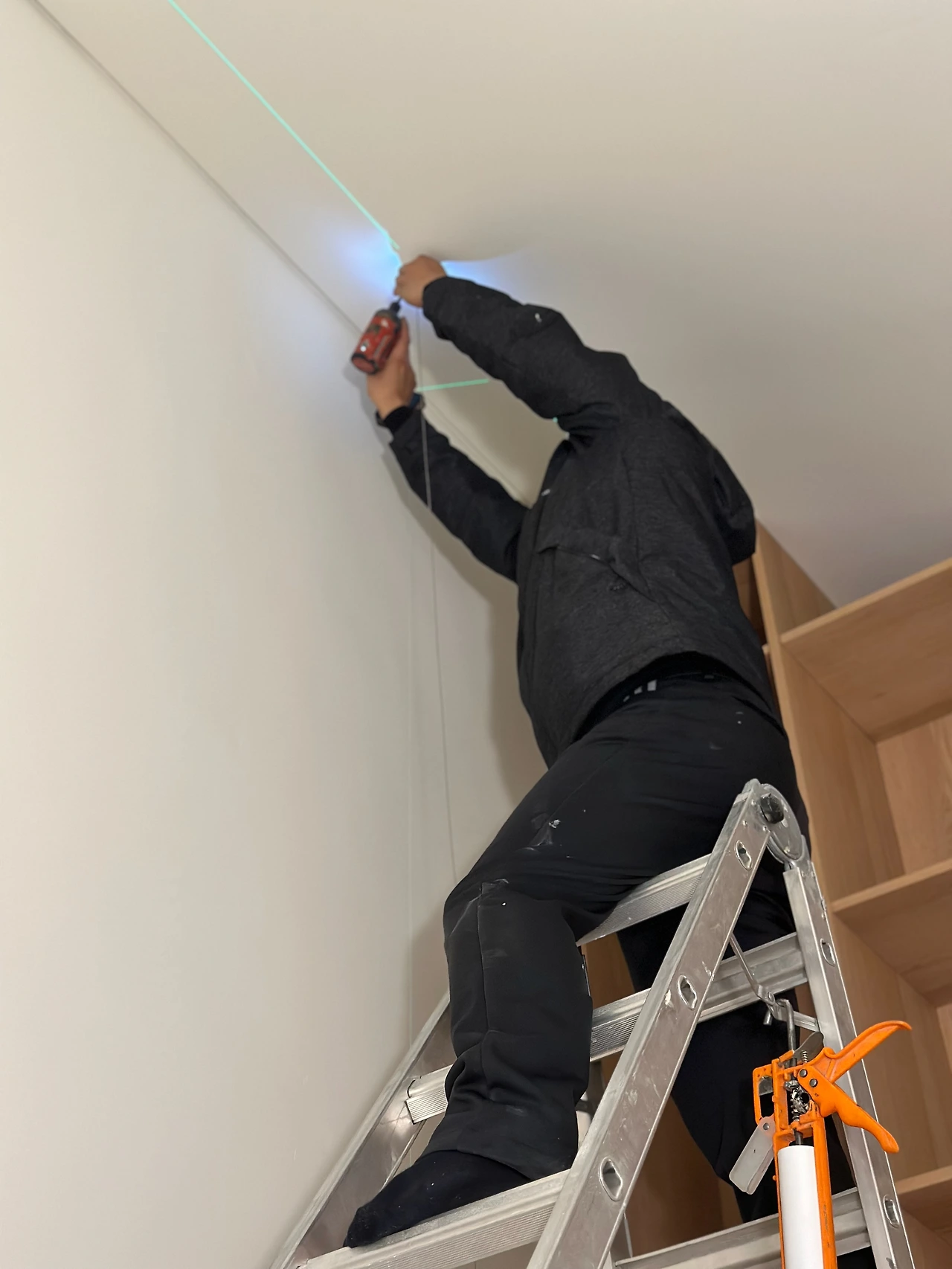

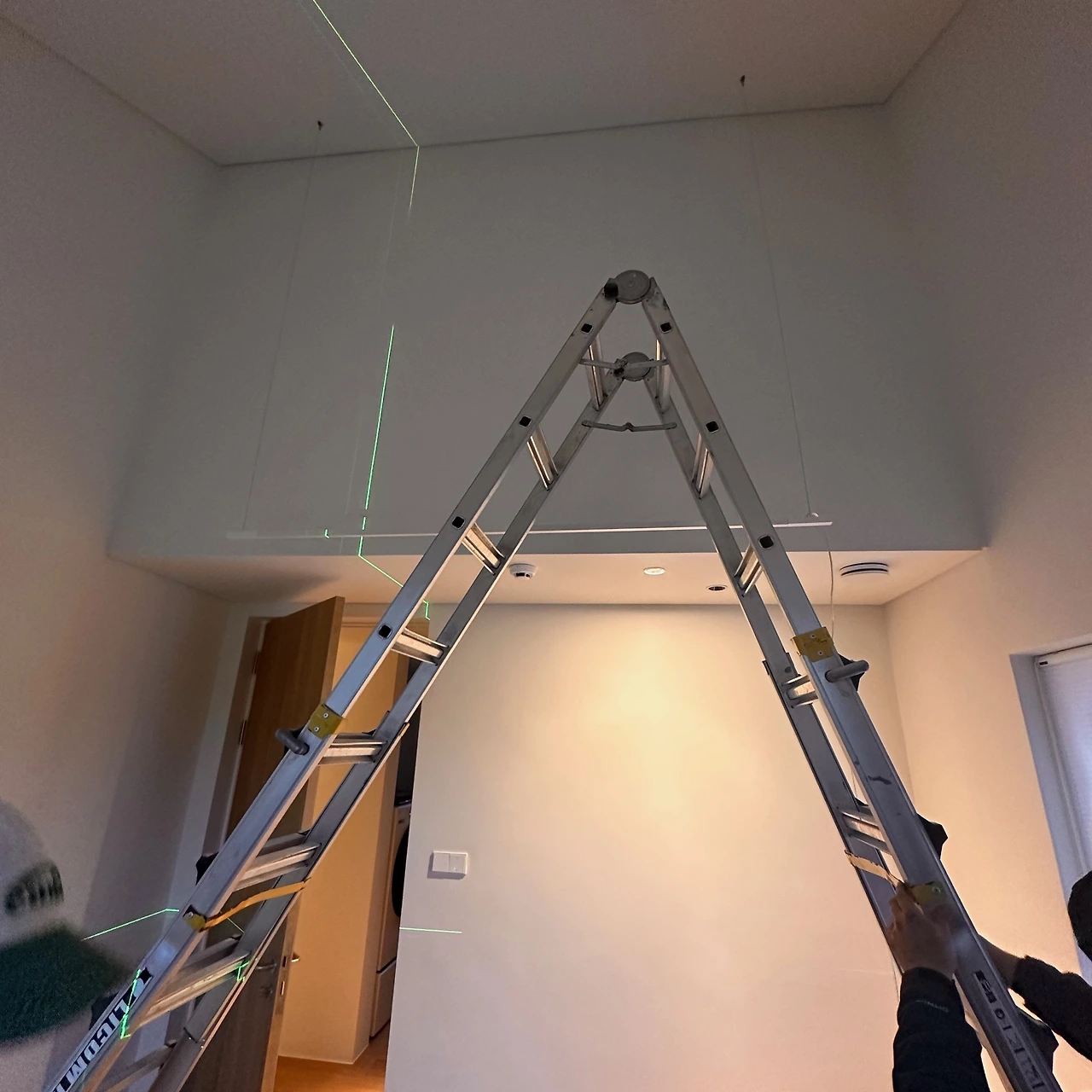

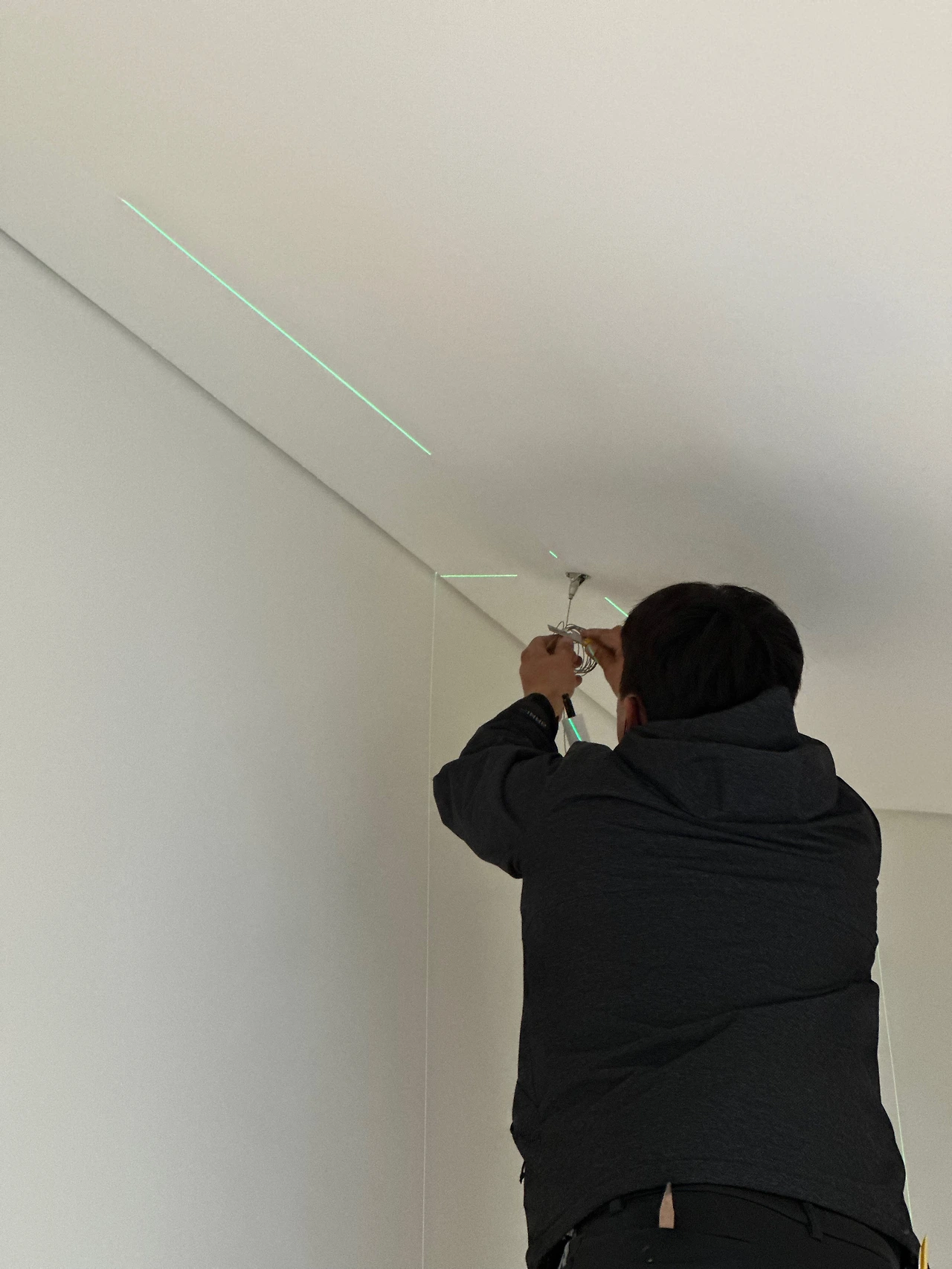

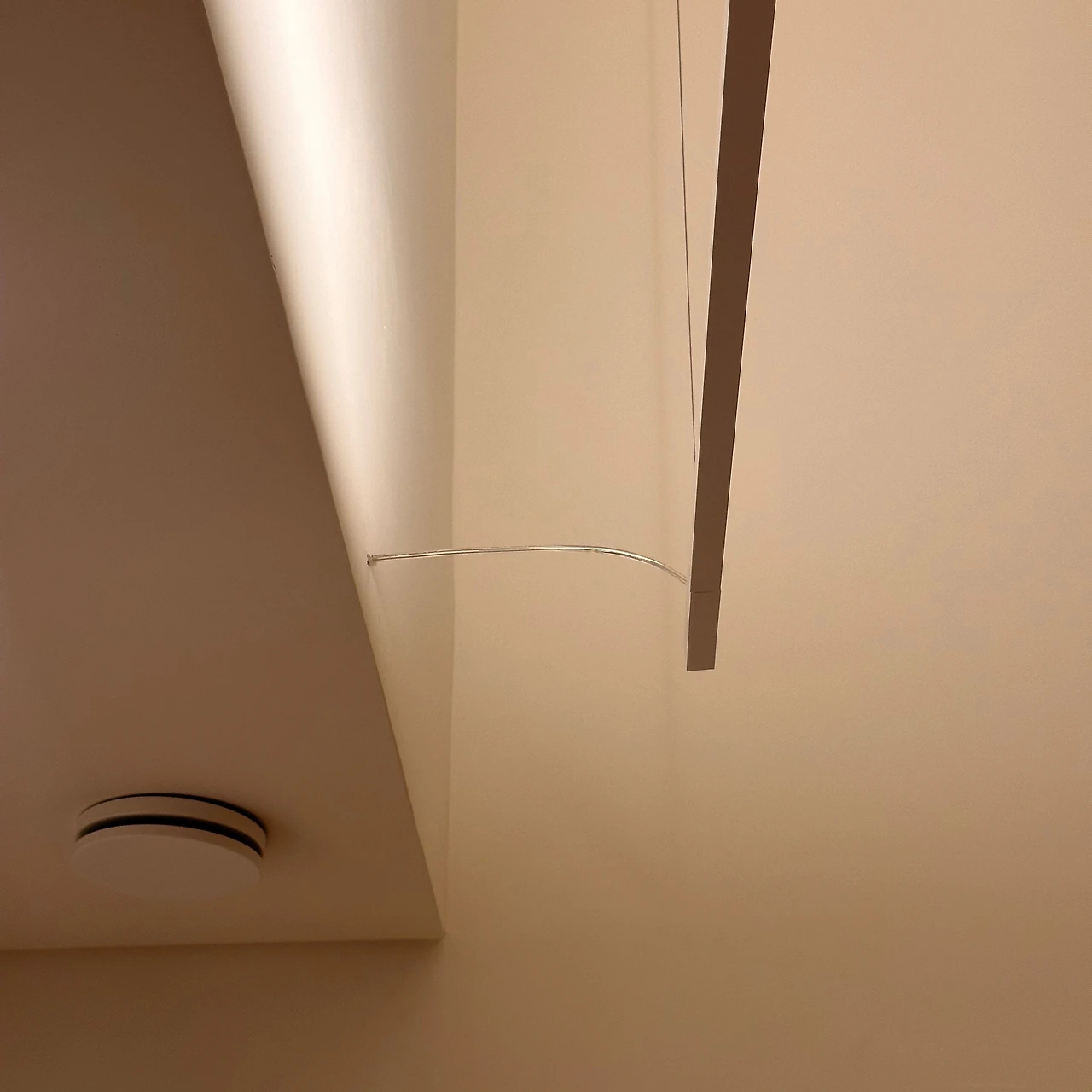

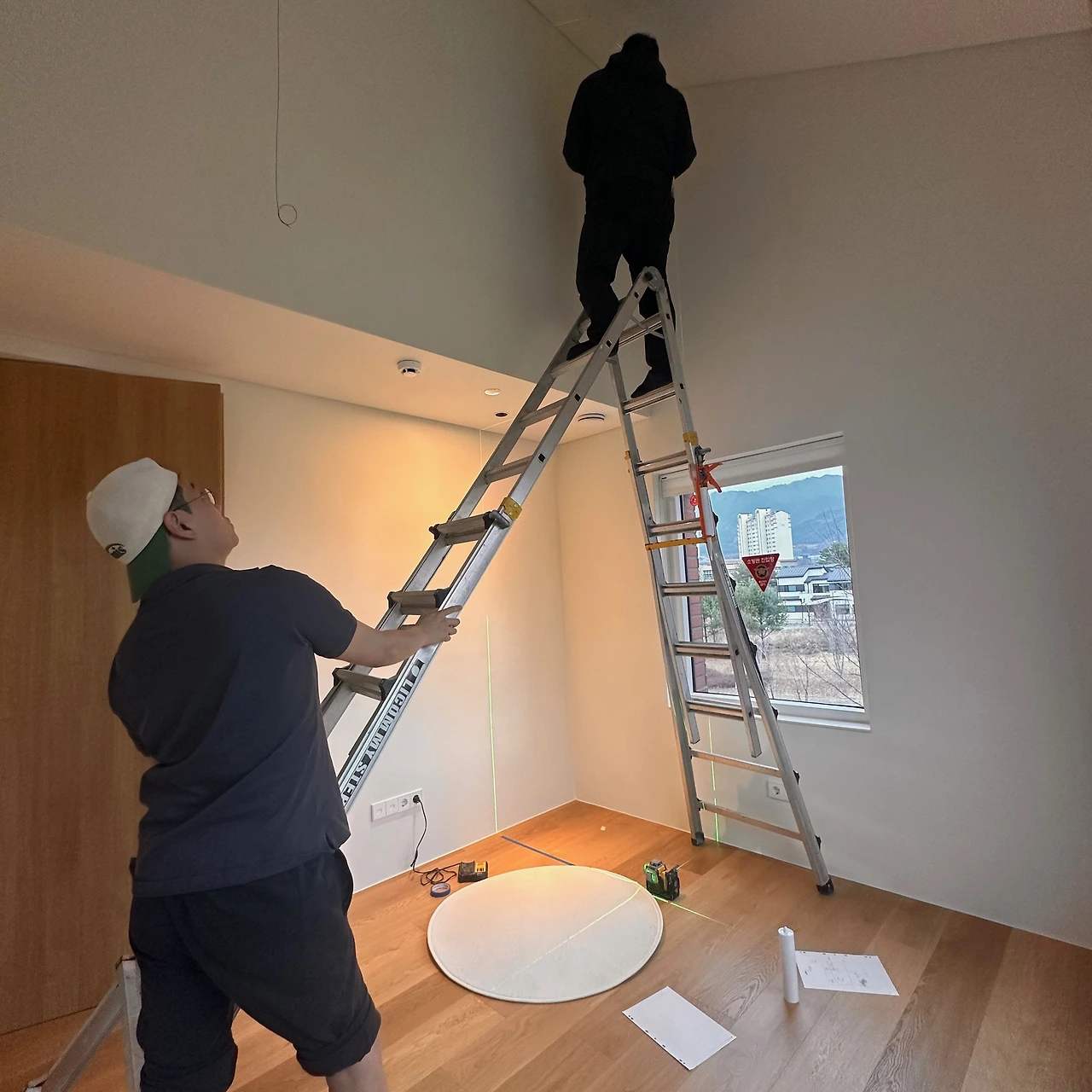

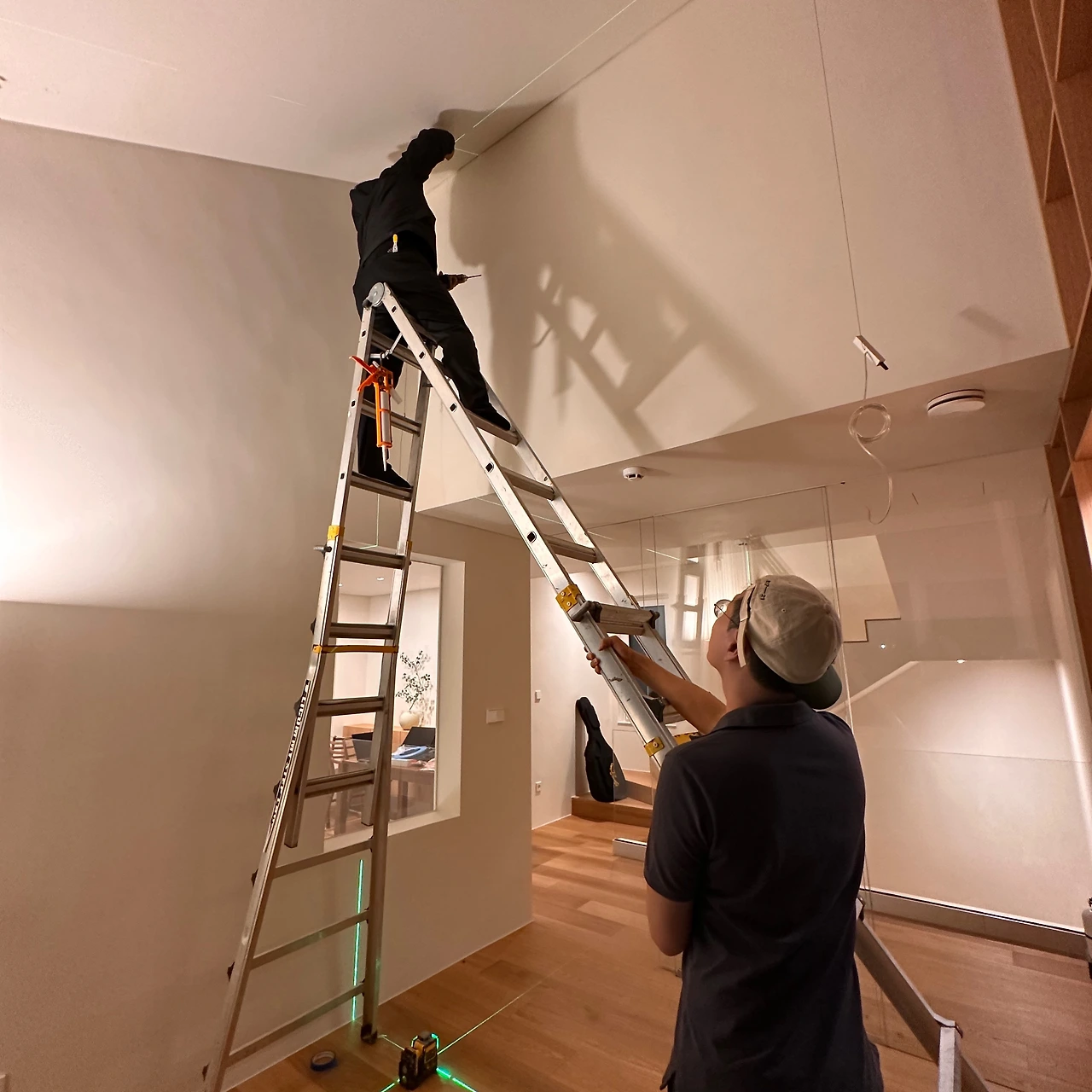

A형 사다리를 비스듬하게 세운 뒤 사다리를 올라간다. 위험하므로 아래에서 단단히 잡아주어야 한다. 기존 경사걸이는 피스를 풀어 제거하고 새로운 경사걸이를 고정할 위치를 잡는다. 이 위치에 작은 구멍을 타공 했는데 금속 와이어를 집어넣을 자리이다. 와이어를 자르지 않고 구멍에 넣는 방법은 생각도 못했는데 내공이 느껴졌다. 새로운 위치에 경사걸이를 설치하고 와이어를 걸고 조명을 고정 후 수평을 맞춘다.

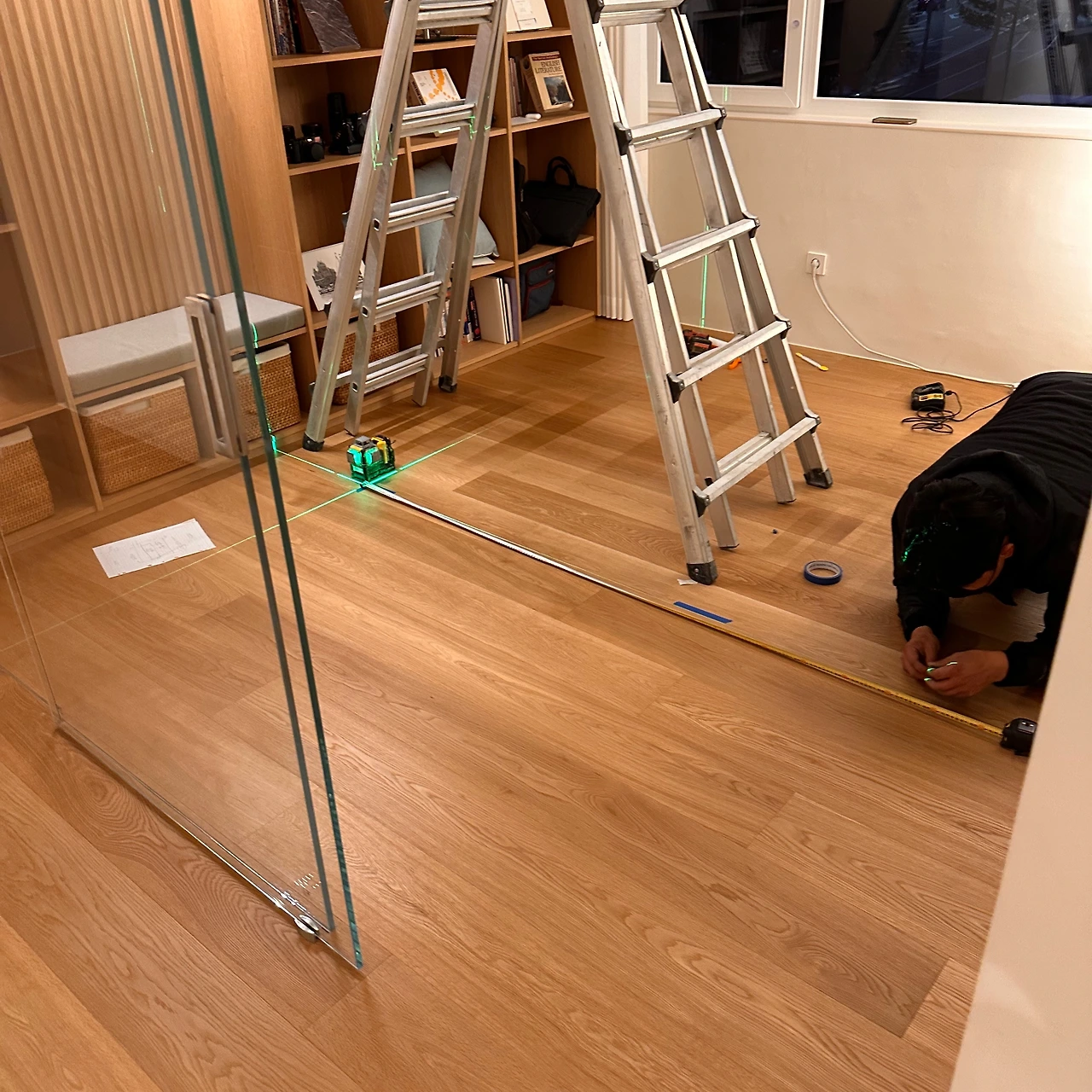

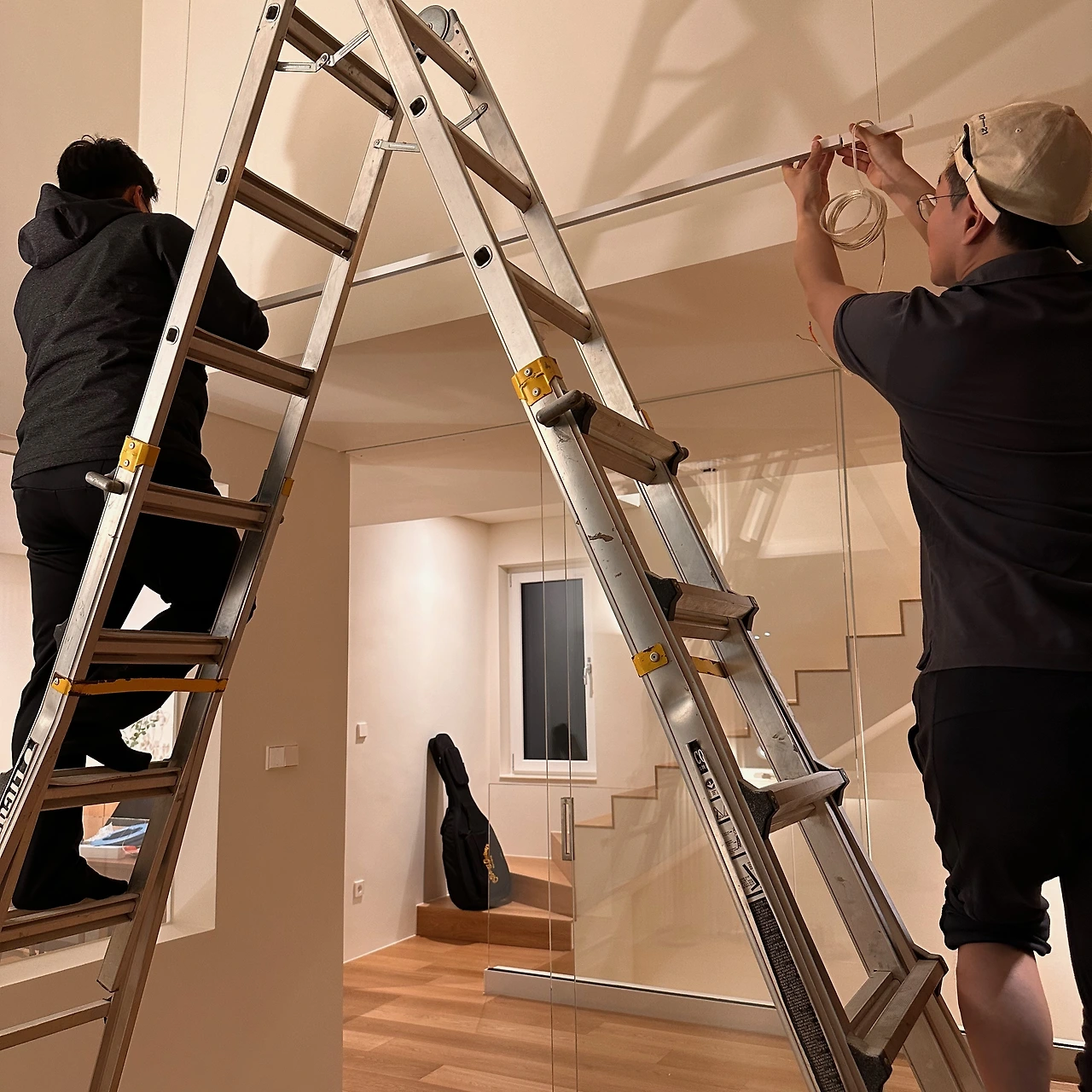

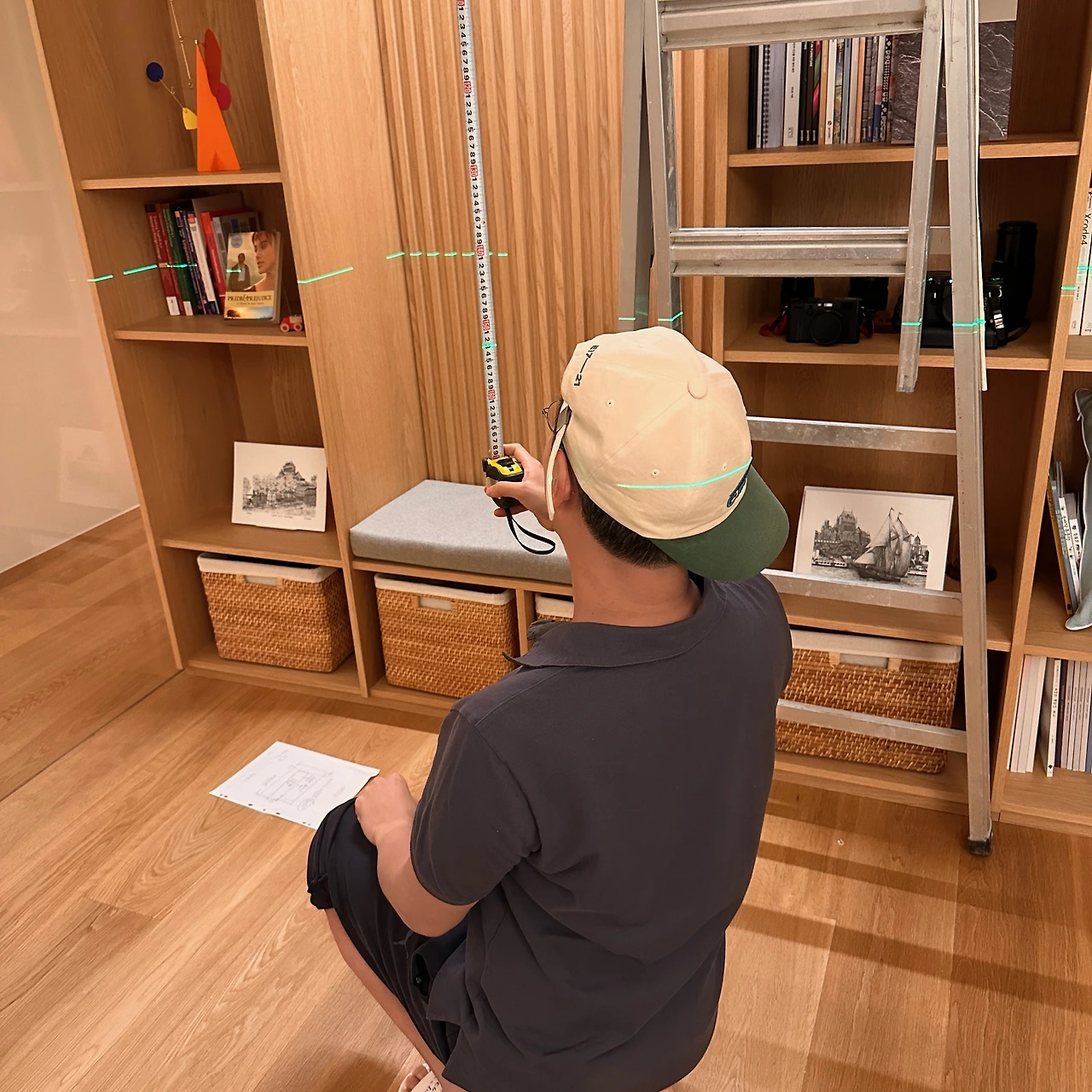

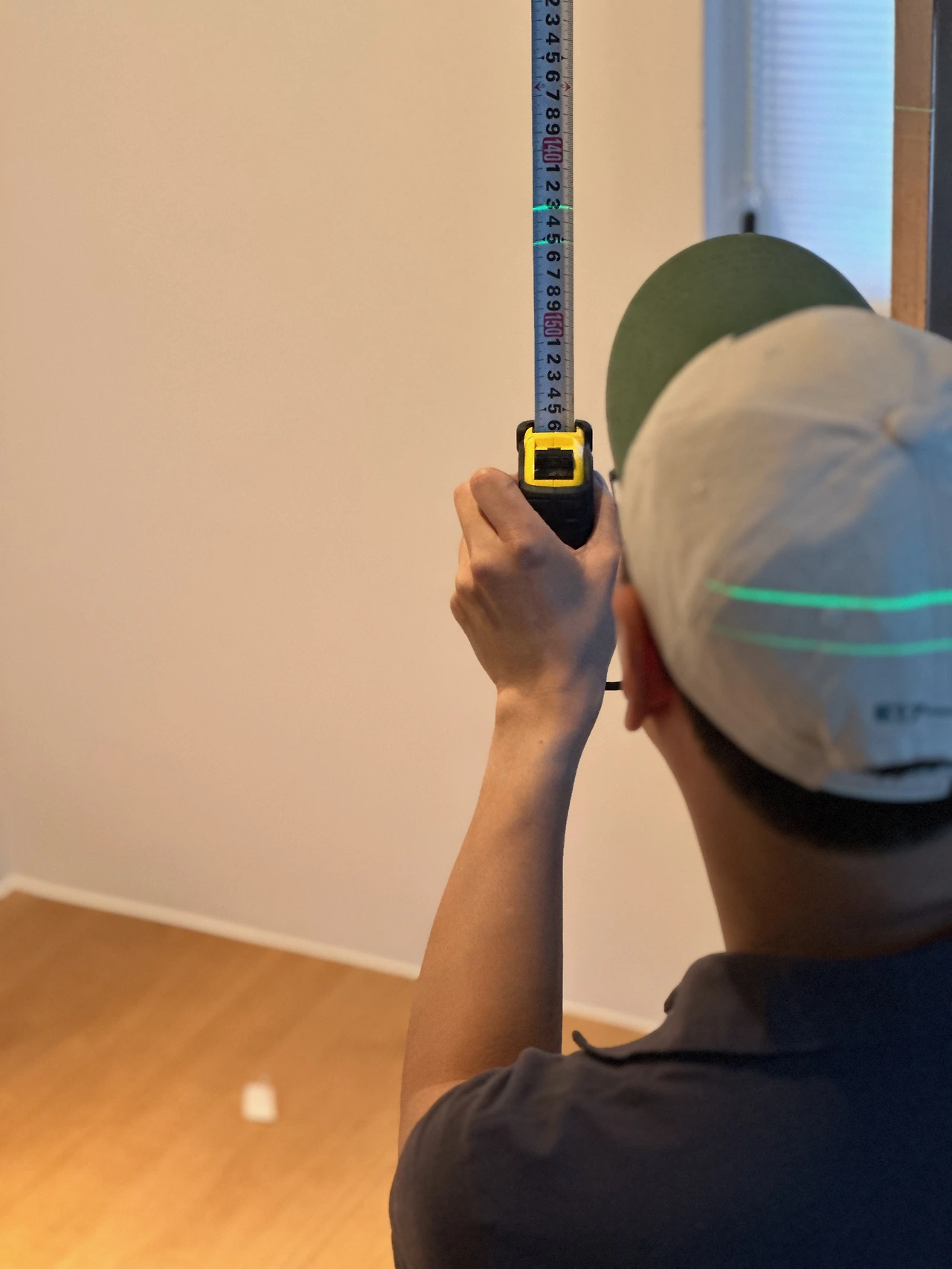

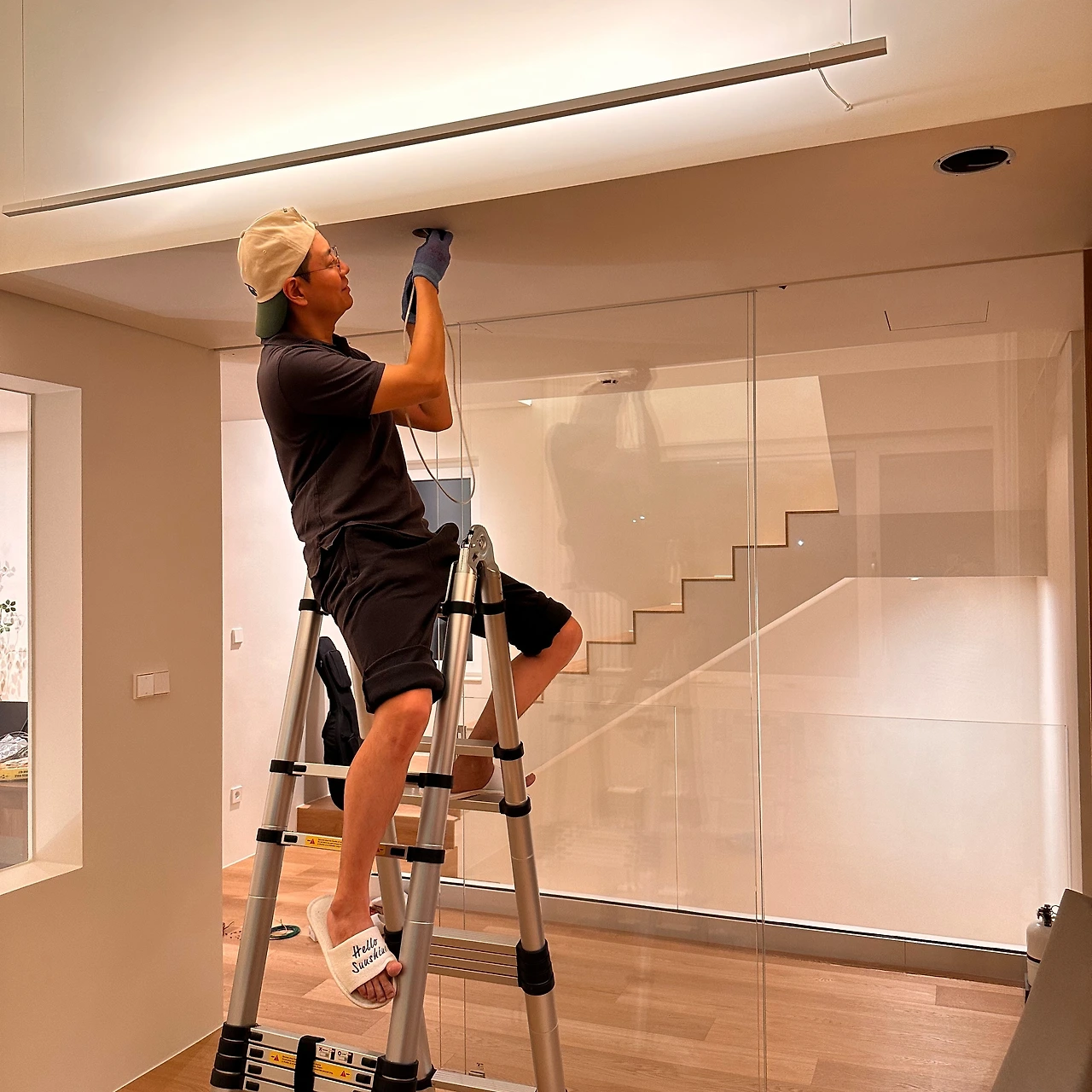

수평을 맞추는 것도 제법 어려웠다. 수평계를 놓기에는 조명이 너무 흔들려 정확하지 않았고, 다시 레이저를 띄우고 줄자로 레이저 높이만큼을 쟀다. 줄자가 정확하게 수직은 아니라 오차가 있겠지만 눈에 띌 정도는 아니었다. 이렇게 조명을 고정한 다음 전선을 점검구까지 뺀다. 도서관의 경우 점검구까지 선을 빼기 너무 힘들어 어쩔 수 없이 화재감지기 위치에 타공을 하고 그 안에서 결선을 하고 화재감지기로 구멍을 막았다.

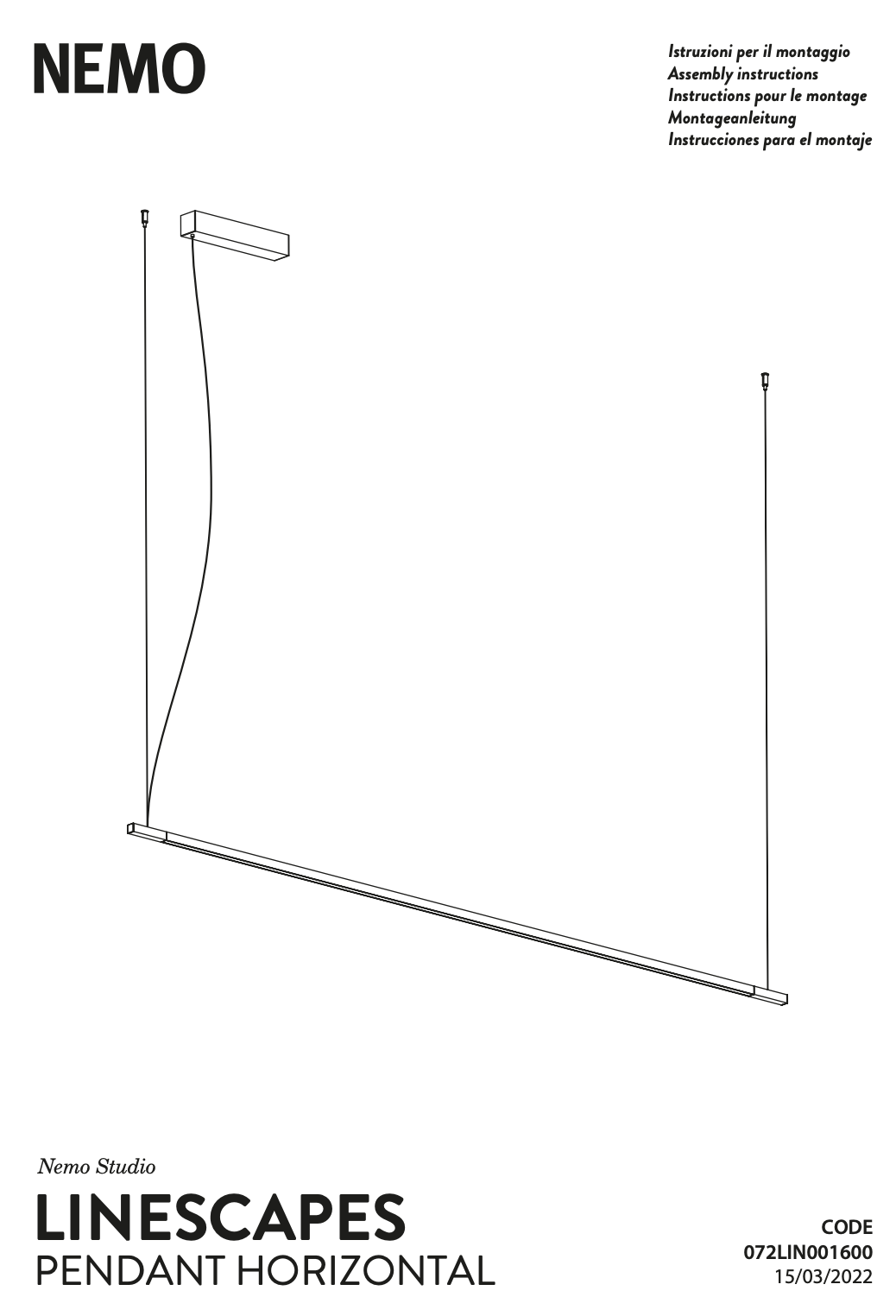

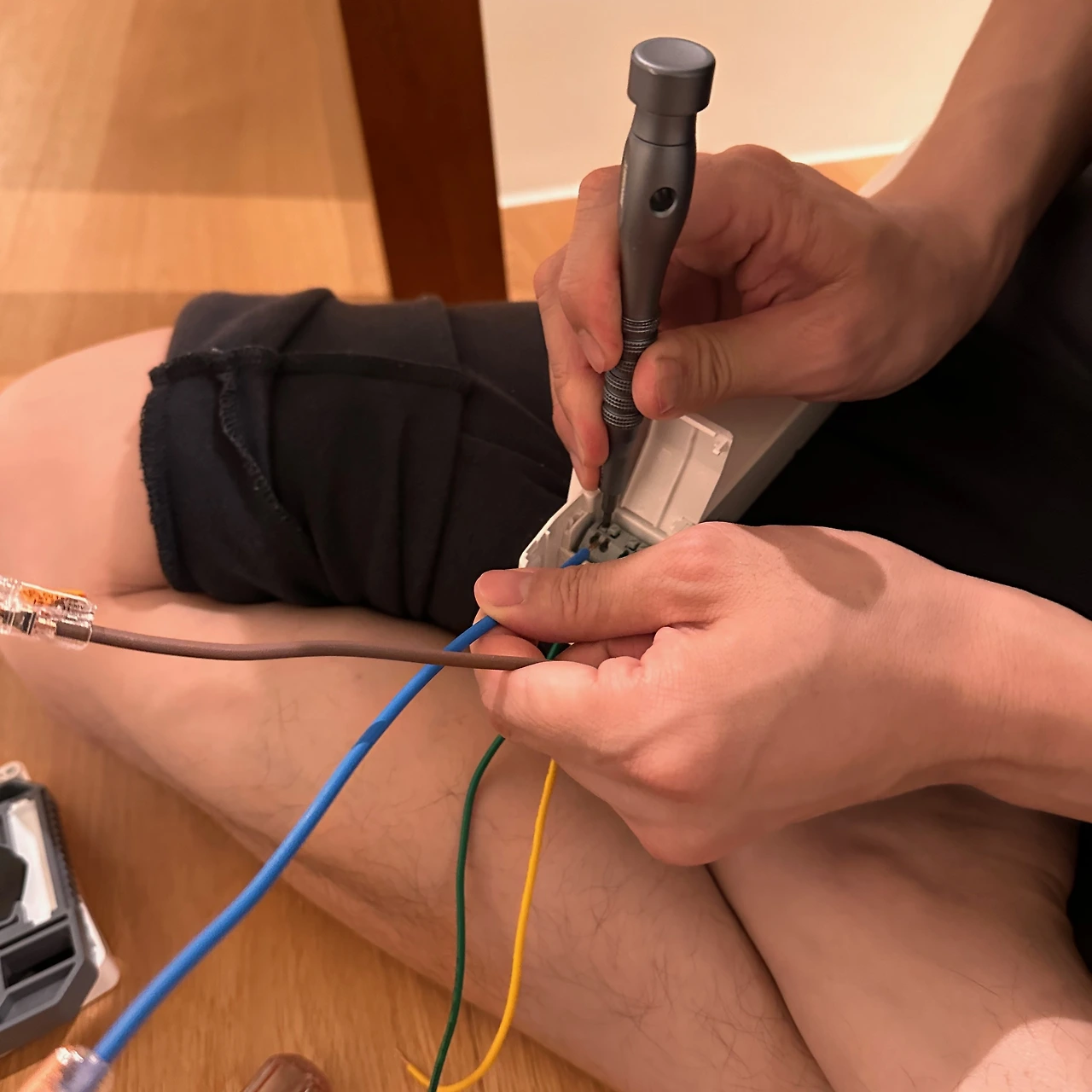

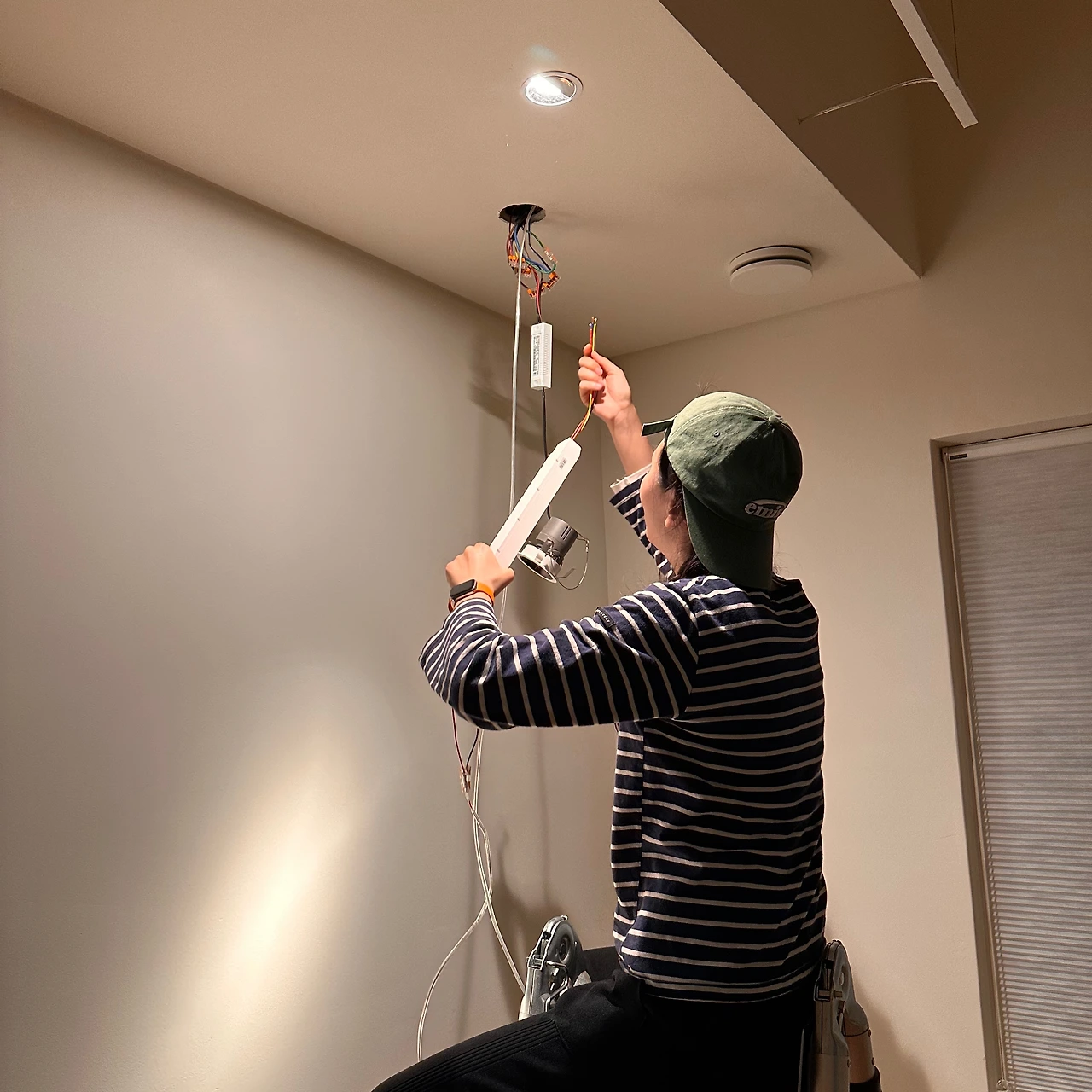

이 조명은 1-10V 디밍 드라이버를 내장하고 있으며 위의 그림처럼 디밍 드라이버를 천장에 고정하는 형식이다. 하지만 난 이 드라이버를 DALI 디밍 드라이버로 교체하고 점검구에 둘 생각이었으므로 (점검구에 DALI 라인이 있기 때문에) 디밍 드라이버를 수납하는 사각 박스는 필요 없었다. 사각 박스를 탈거하고 점검구의 220V전원과 DALI 신호선을 디밍드라이버에 결선하기 시작했다.

실수로 디밍 드라이버와 LED의 +, -극을 반대로 연결했는데 다행히 고장나진 않았다. 잘은 모르겠지만 웬만한 LED 조명의 다이오드는 극성을 반대로 연결한다고 타거나 터지진 않는다더라. 작은 해프닝이었지만 하나당 120만 원이 넘는 물건이라 조마조마했다.

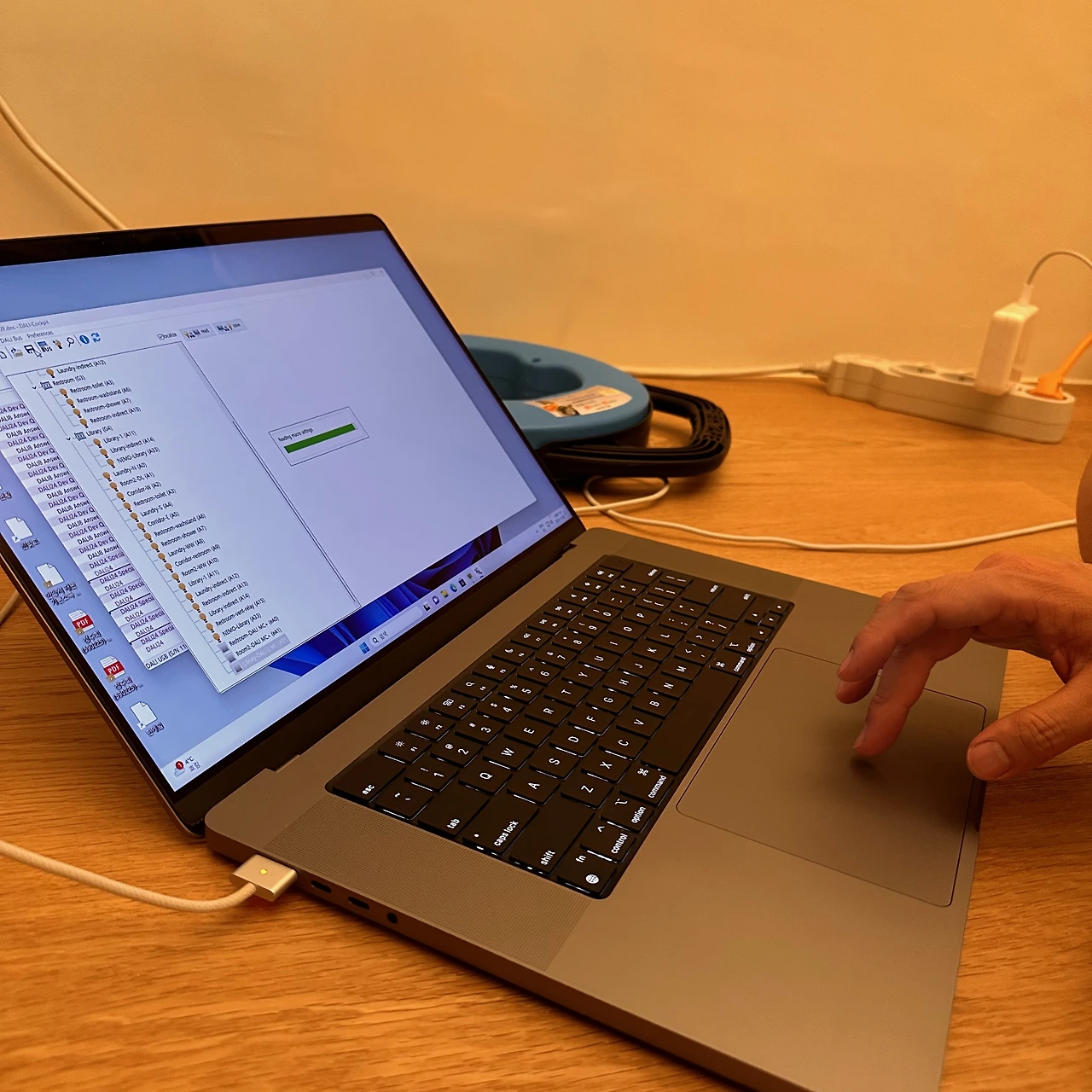

DALI 마스터에서 조명 인식하는 과정도 문제없었다. 곧바로 벽 스위치에 조명을 매핑하였다. 디지털 조명은 이런 점이 참 편하다. 아날로그였다면 벽면 스위치 쪽으로 새로 입선해야 했을 텐데 말이다.

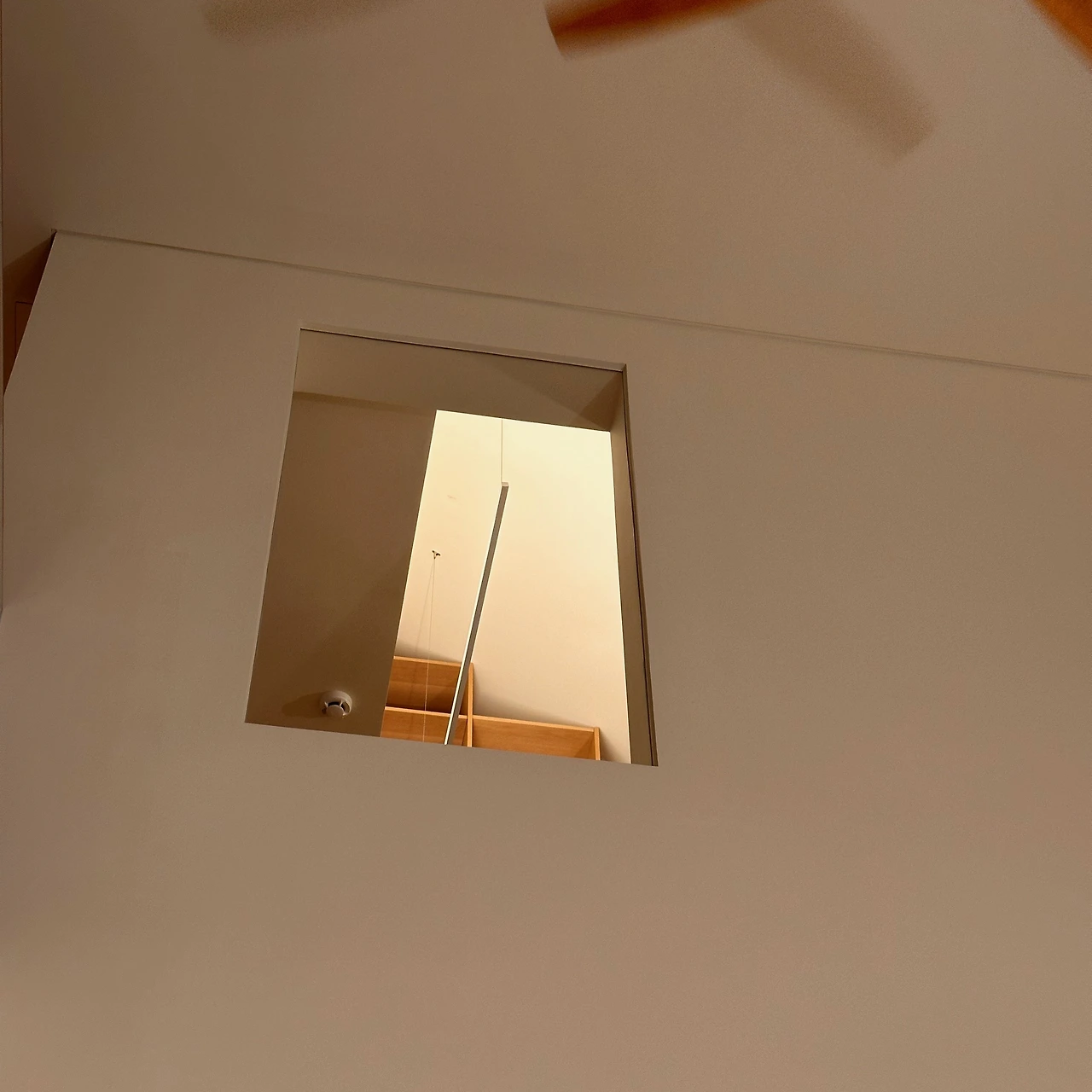

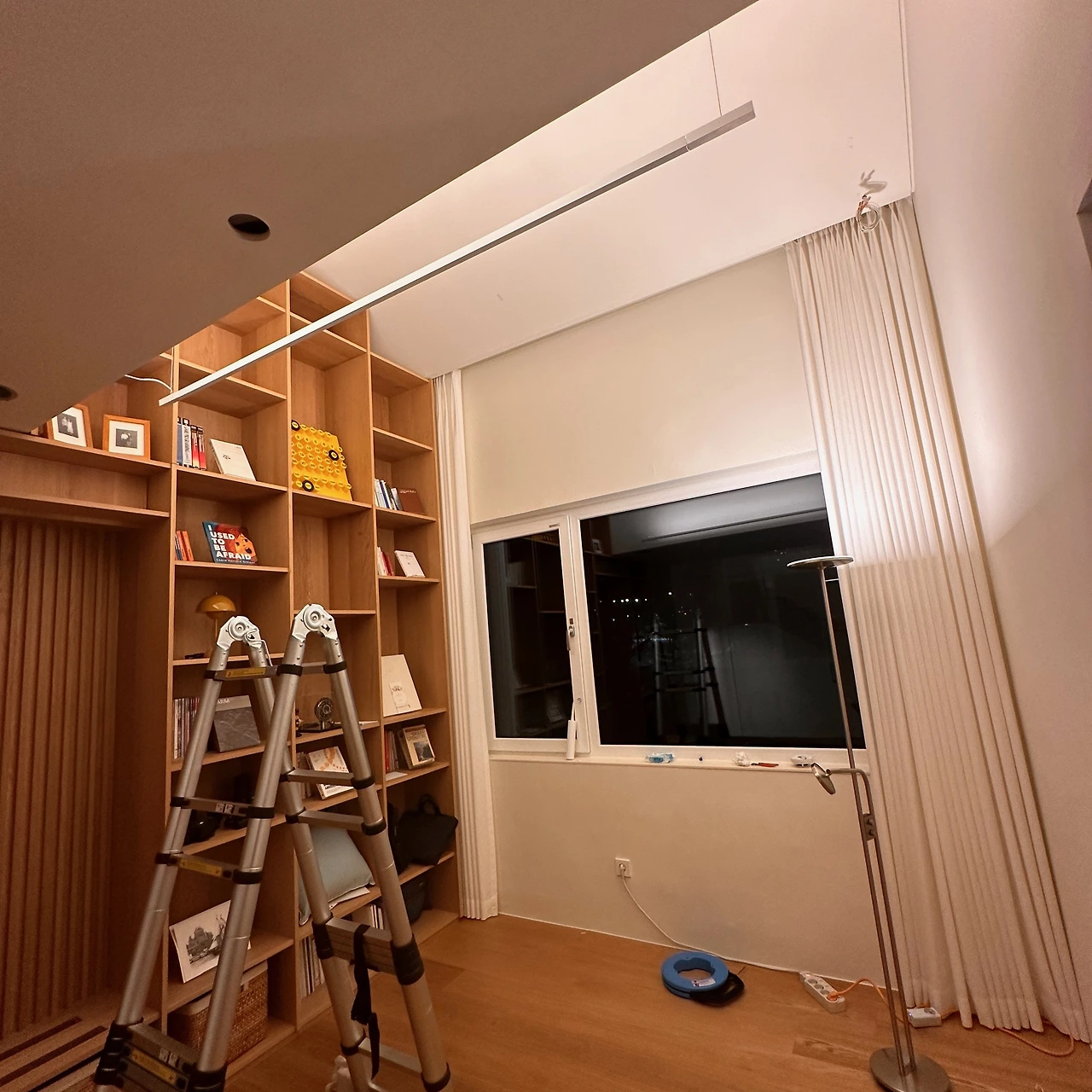

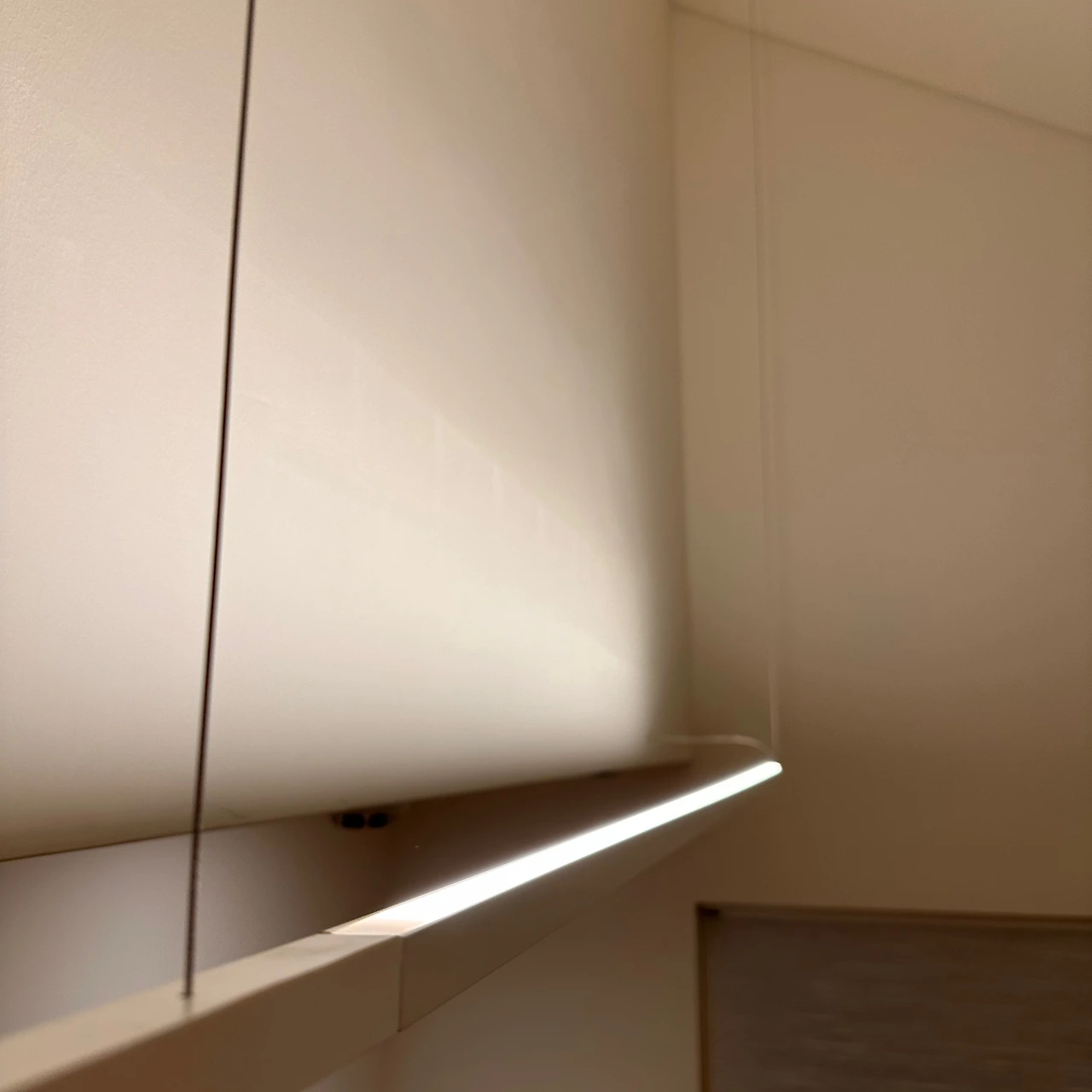

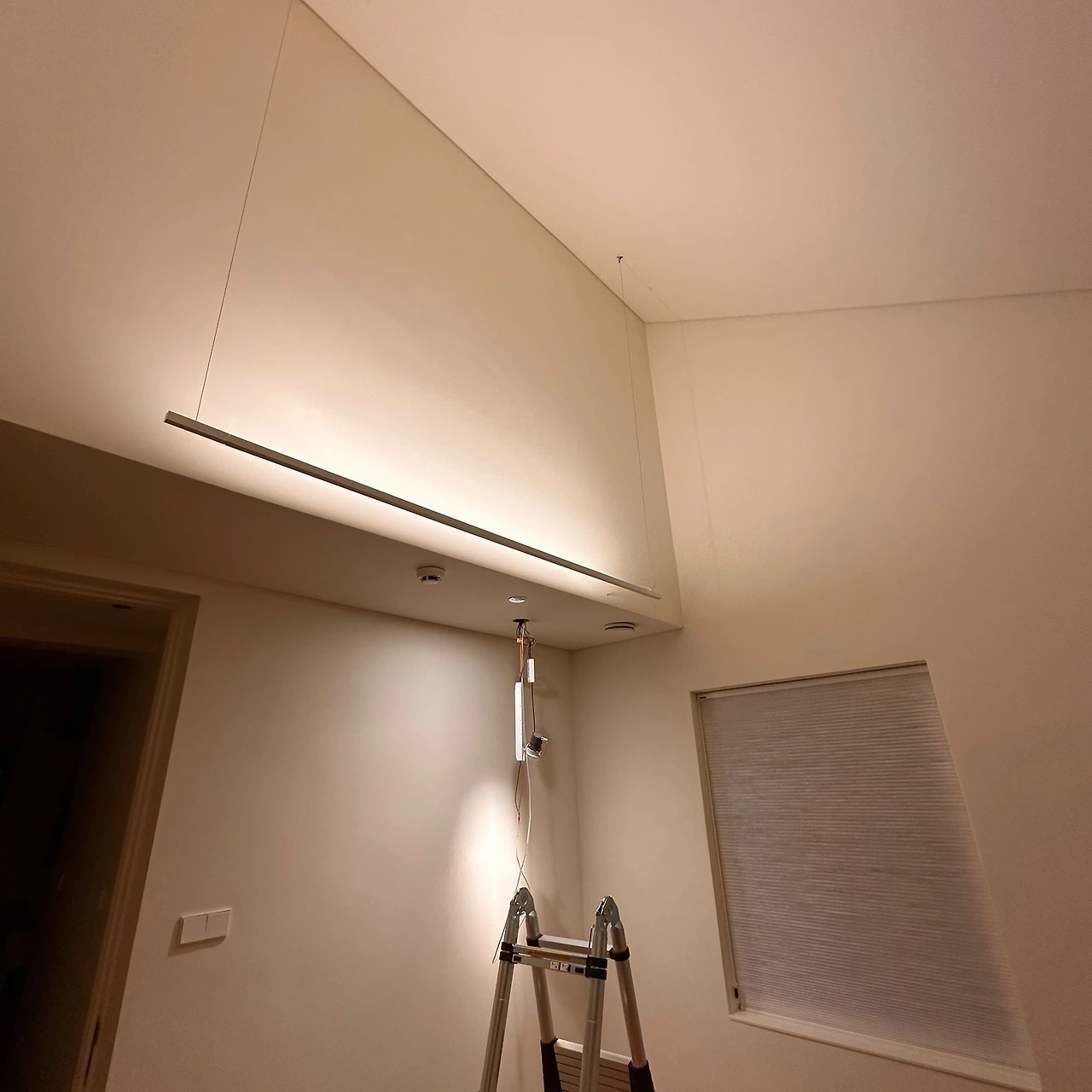

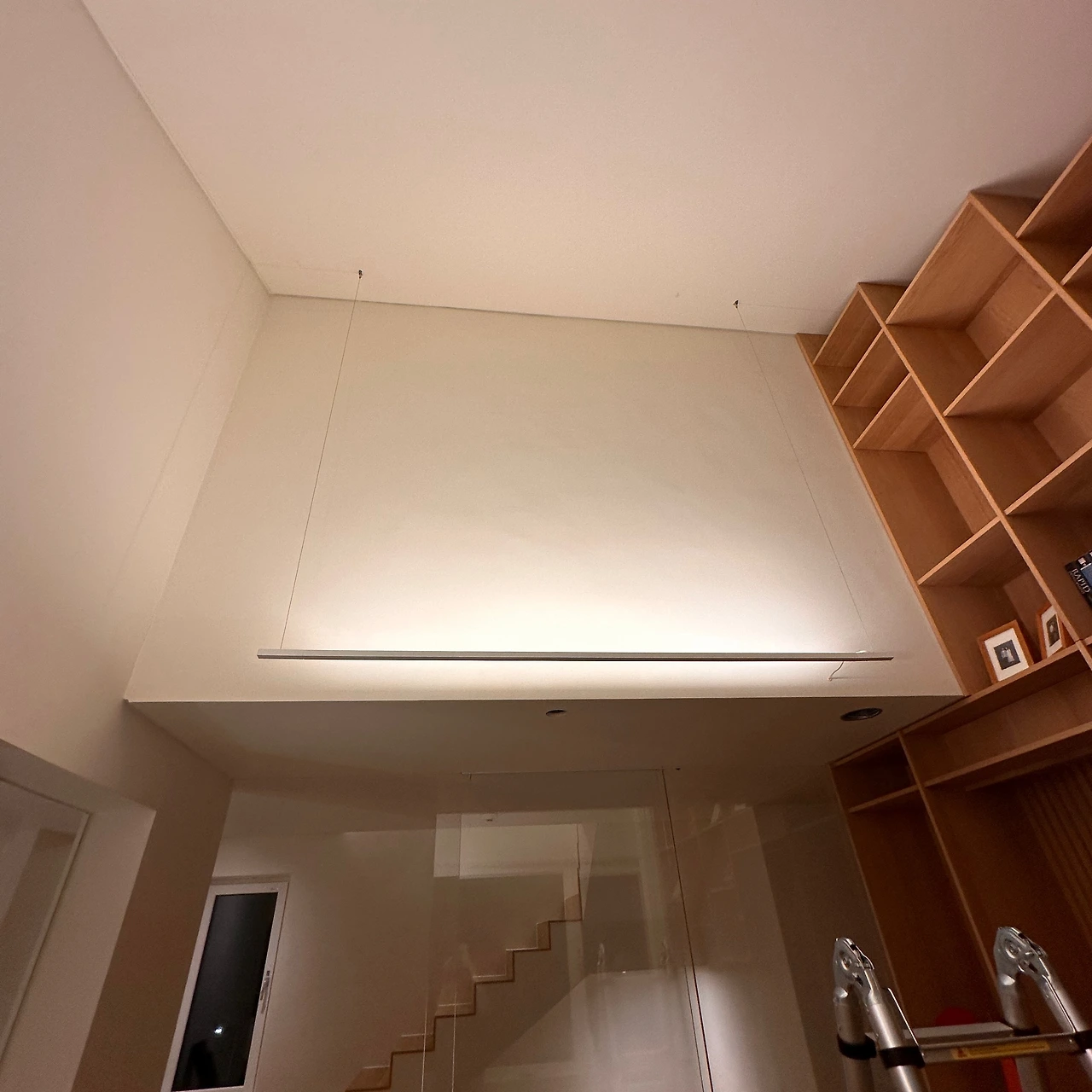

이렇게 몇 개월 동안 고민했던 2층 오픈천장의 조명 설치가 모두 마무리되었다. 목공 시작 시점부터 지금까지 고민했으니 거의 8개월 동안 마음고생한 셈이다. 결국 유명한 조명 회사의 제품을 설치한 셈이지만 조명 설계 초안을 최대한 반영하여 긴 막대 형태의 조명기구를 찾아내고 마감을 위해 이리저리 머리를 굴리는 과정은 정말 쉽지 않았다. 앓던 이가 빠진 것 같이 후련했다.

2023.11.26 요약

2층 오픈 공간 조명 설치 완료
