혹(bump) 차트를 이용한 매출액 및 순위 보는 방법

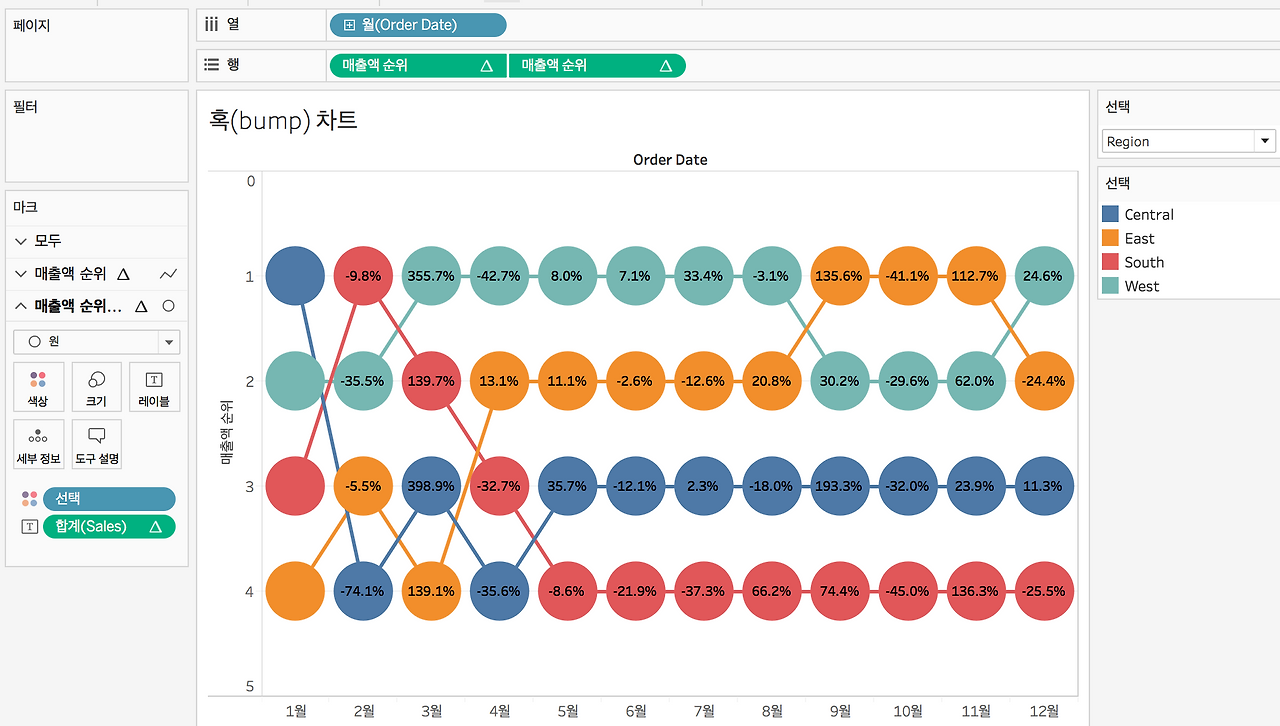

혹(bump) 차트라고 하는 것은 혹 같이 생긴 원에 선을 연결한 차트를 말한다. 이 차트는 요소들 간에 순위를 시간의 흐름에 따라 볼 수 있어서 데이터를 시각화하는 하나의 차트로 유용한 것 같다. 아래와 같은 혹 차트를 만들어 보자.

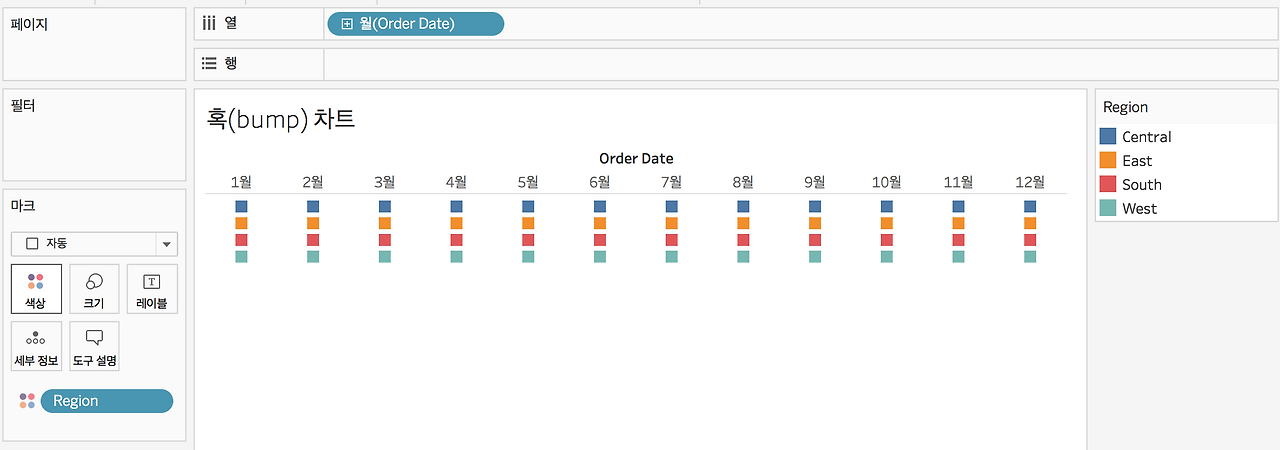

◆ ‘Order Date’를 열에다가 드래그하고, ‘월’까지 확장하자.

◆ ‘Region’을 ‘색상’으로 드래그하자.

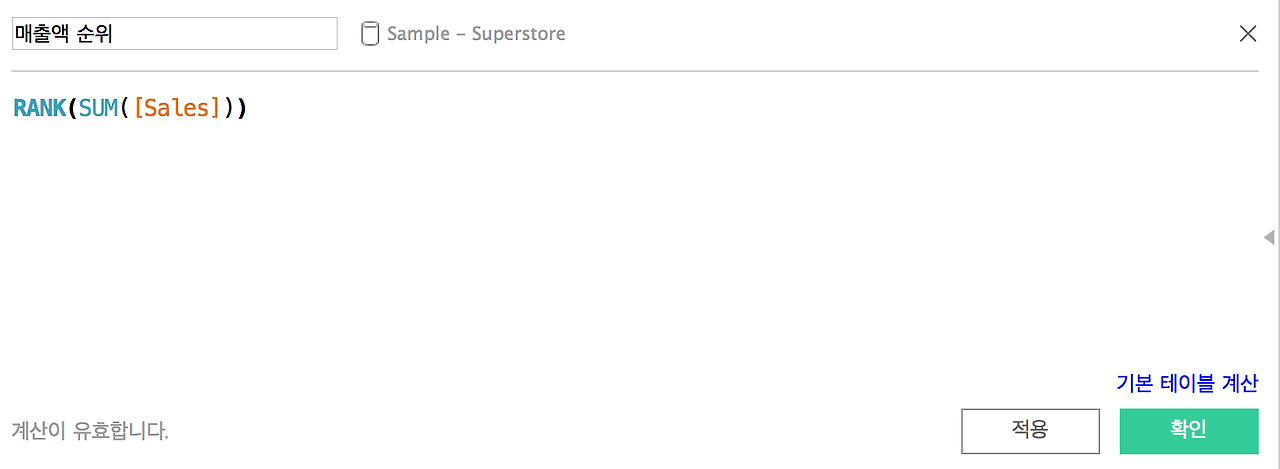

◆ 계산된 필드에서 아래와 같이 수식을 만들자.

‘RANK’ 함수는 순위를 매길때 사용한다.

◆ ‘매출액 순위’를 행으로 드래그하고, 드래그 한 ‘매출액 순위’를 클릭하고 Ctrl를 누른 상태에서 오른쪽으로 드래그하여, 하나 더 복사한다.

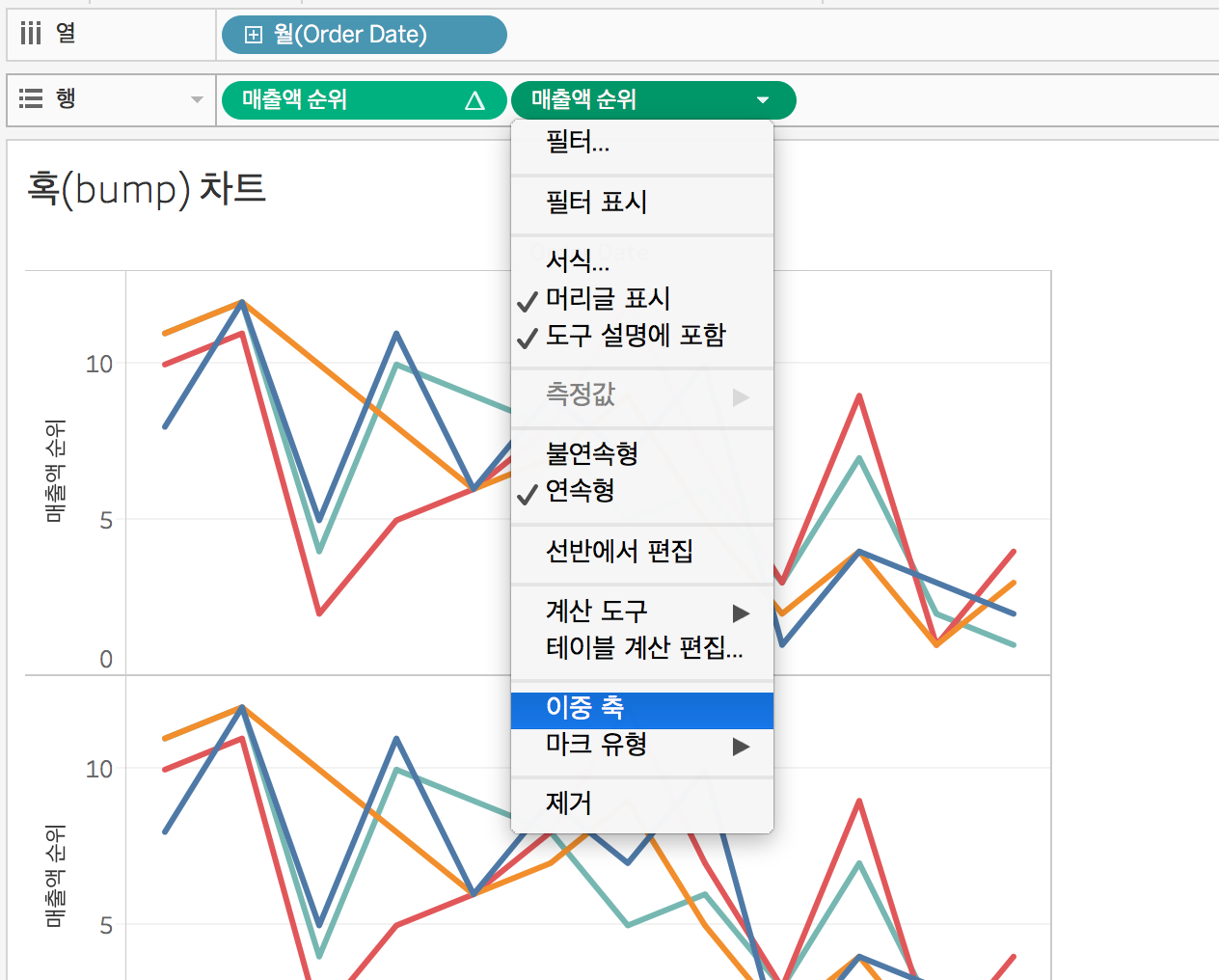

◆ 복사한 ‘매출액 순위’를 클릭하고 ‘이중 축’을 클릭한다.

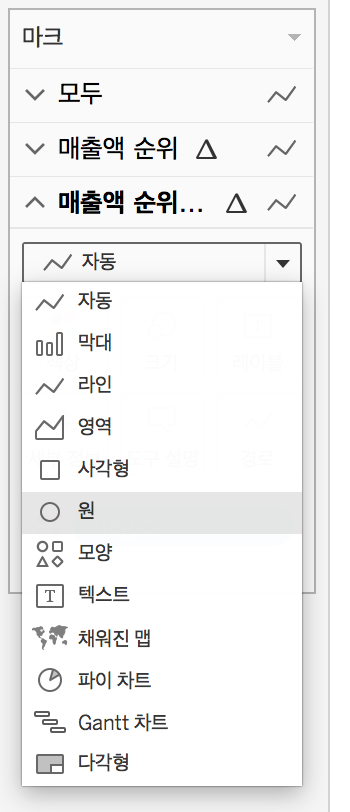

◆ 마크에서 ‘원’ 모양을 선택한다.(두번째 ‘매출액 순위’에서)

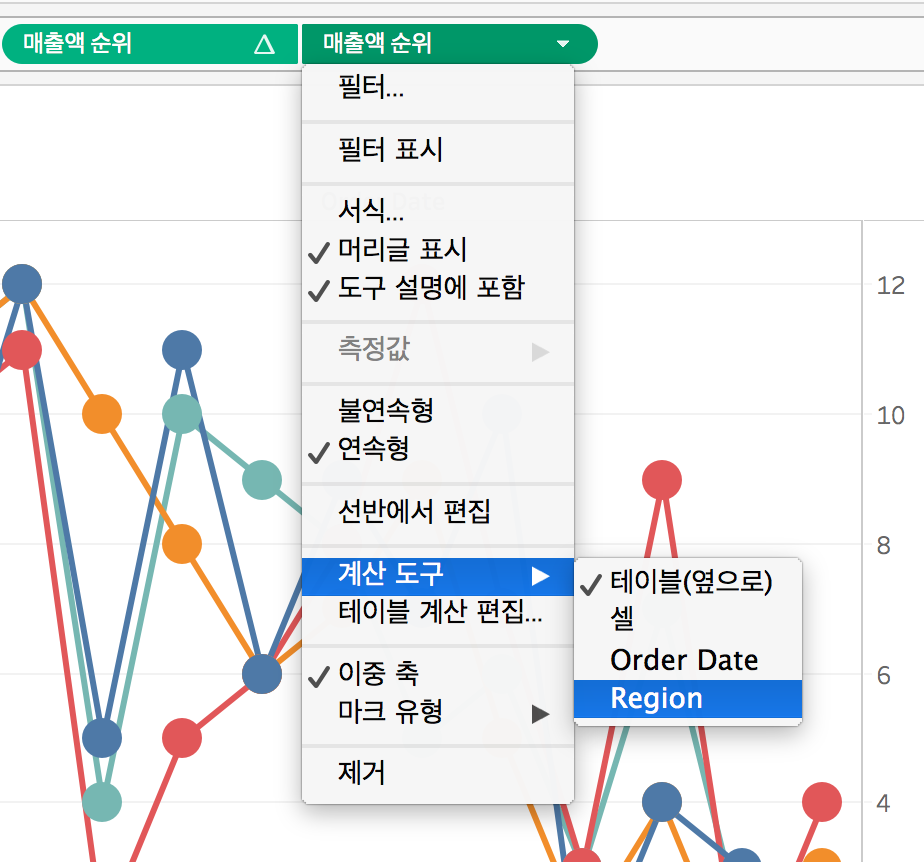

◆ ‘매출액 순위’를 클릭하고, ‘계산 도구 - ‘Region’을 클릭한다.

(두 ‘매출액 순위’에 똑같이 적용한다.)

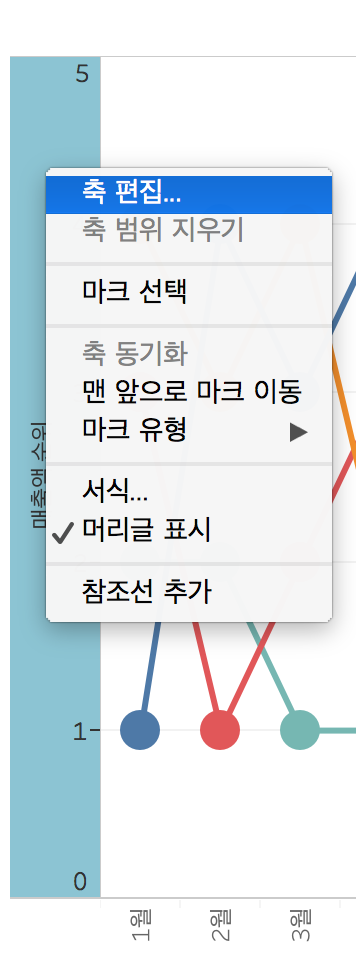

◆ 왼쪽 축에 마우스 오른쪽 버튼을 누르고, ‘축 편집’을 클릭한다.

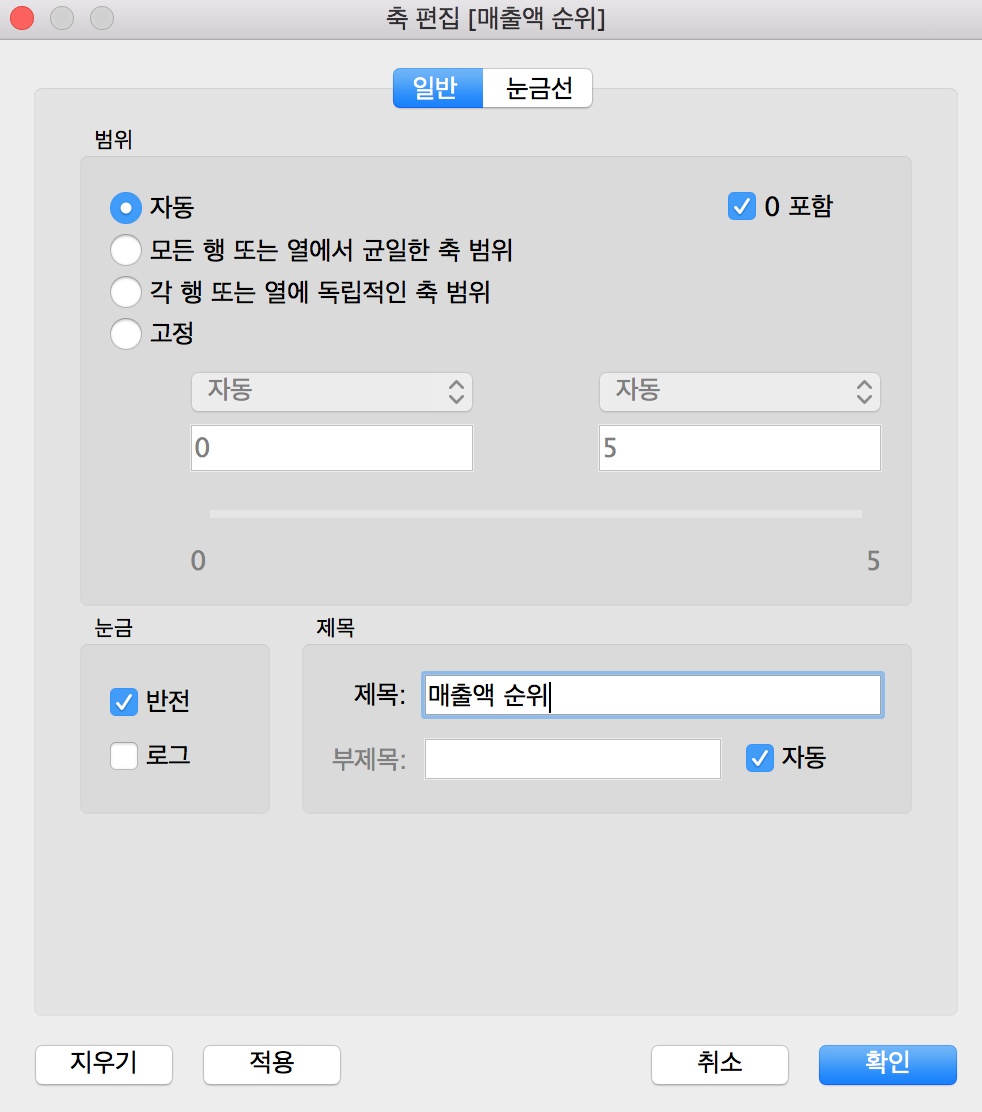

◆ ‘축 편집’에서 ‘눈금 - 반전’을 체크하고 확인을 누르자.

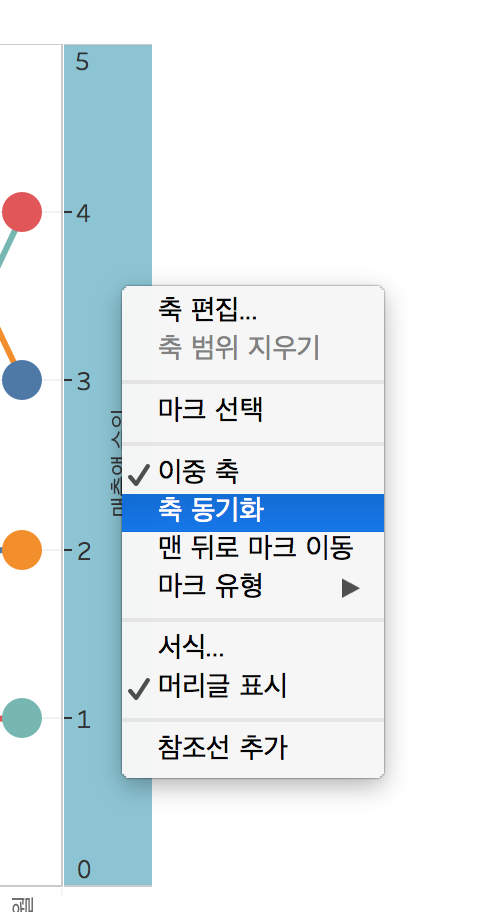

◆ 오른쪽 축에 마우스 오른쪽 버튼을 누르고 ‘축 동기화’를 클릭한다.

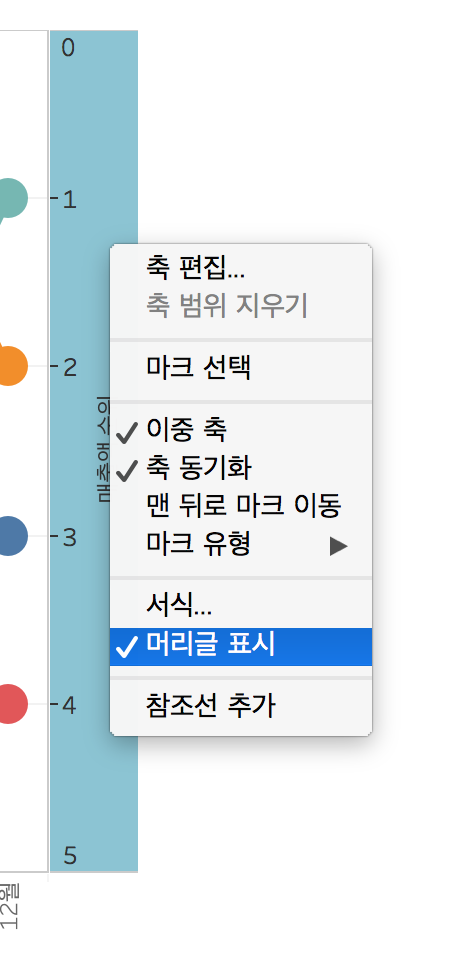

◆ 오른쪽 축에 마우스 오른쪽 버튼을 다시 한번 누르고, ‘머리글 표시’를 언체크하자.

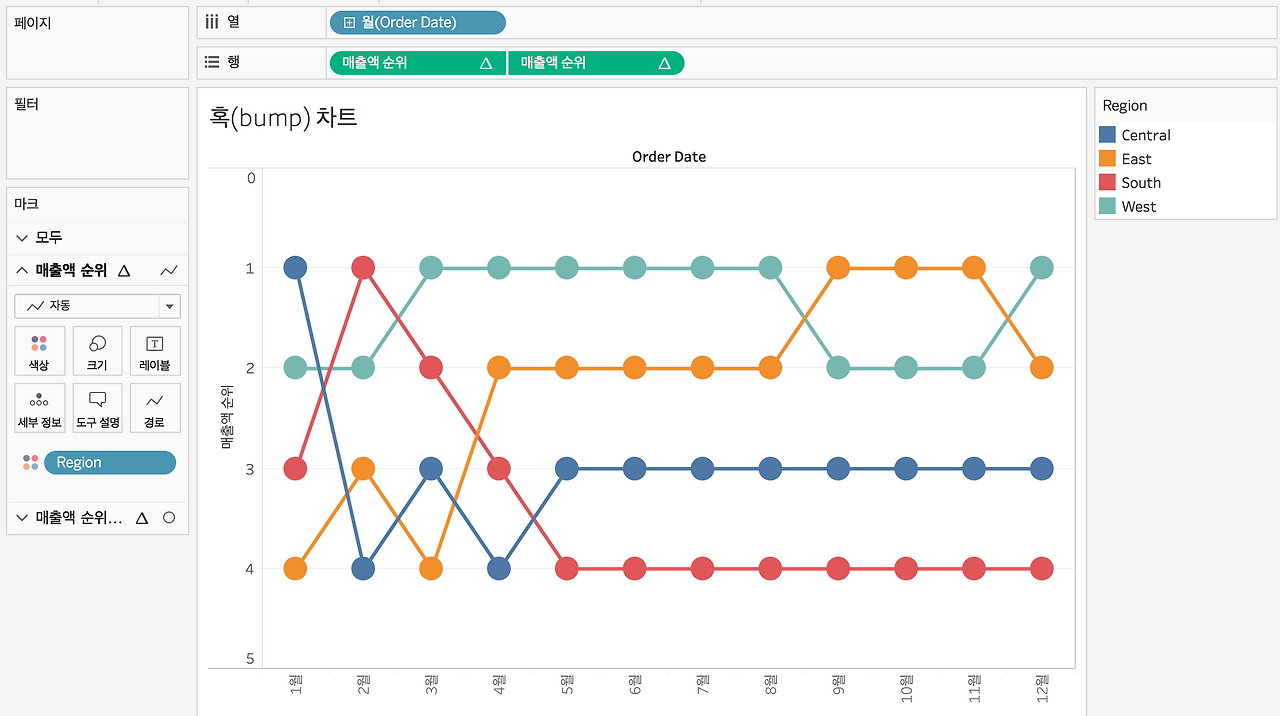

지금까지 만든 차트는 다음과 같다.

각 원에다가 전월 대비 '매출액의 변화량'을 레이블 할 것이다.

◆ ’Sales’를 레이블에 드래그하고, 맞춤을 ‘가운데’로 하고, 글씨 크기를 8로 한다.

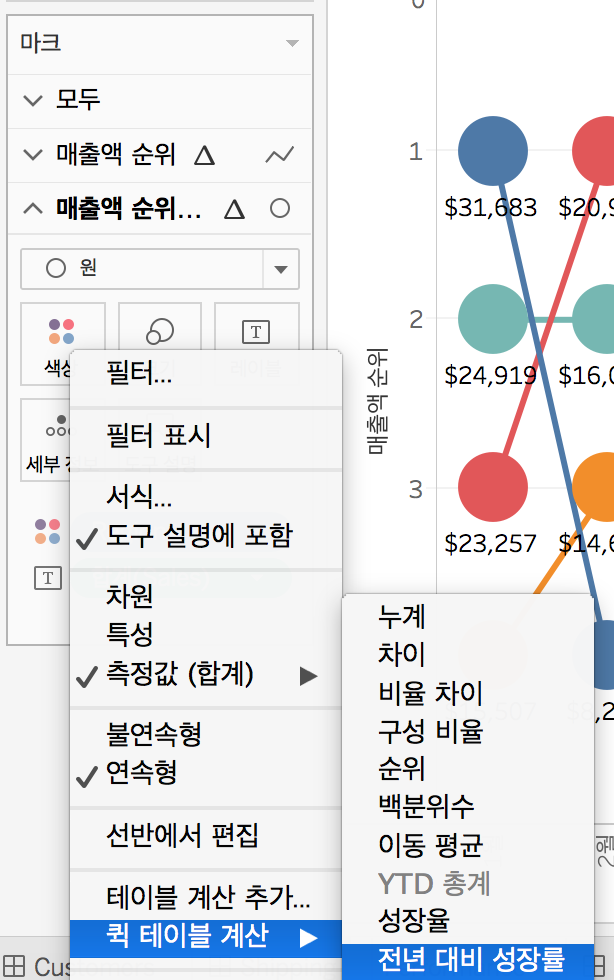

◆ ‘Sales’를 클릭하고, ‘퀵 테이블 계산 - 전년 대비 성장률’을 클릭한다.

(여기서는 '전월 대비 매출액 변화량'이 나온다.)

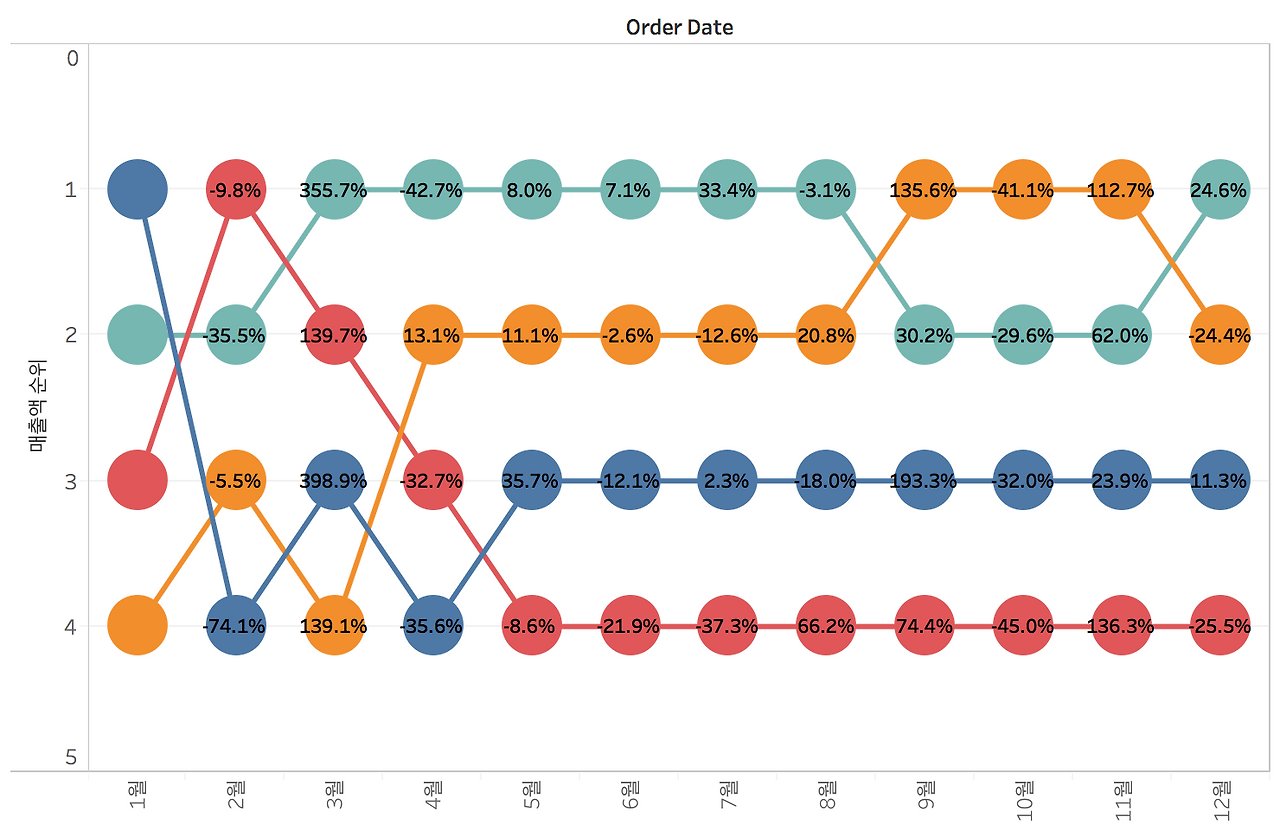

아래와 같이 '전월 대비 매출액 변화량’이 원에 표시된다.

‘월’를 똑바로 보이게 하기 위해,

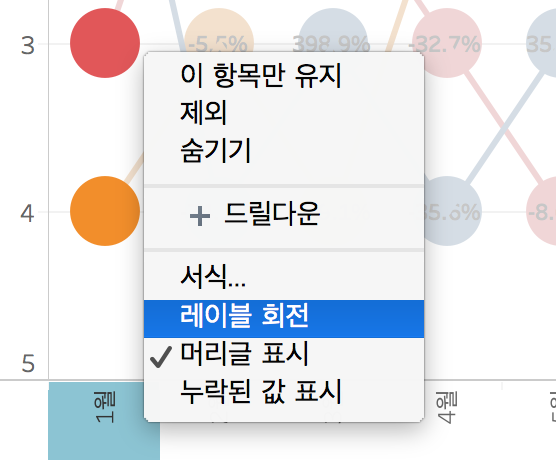

◆ 아래 축에 마우스 오른쪽 버튼을 누르고, ‘레이블 회전’을 클릭한다.

지금까지 보여지는 혹 차트는 ‘Region’을 매출액에 따른 순위를 매겨서 보여준 것이다. 그런데 ‘Region’ 이외에 다른 것, 예를 들어, ‘Category’, ‘Segment’ 등을 선택할 수 있게 하여, 다른 것들도 매출액에 따른 순위를 매겨서 볼 수 있게 하면 어떨까?

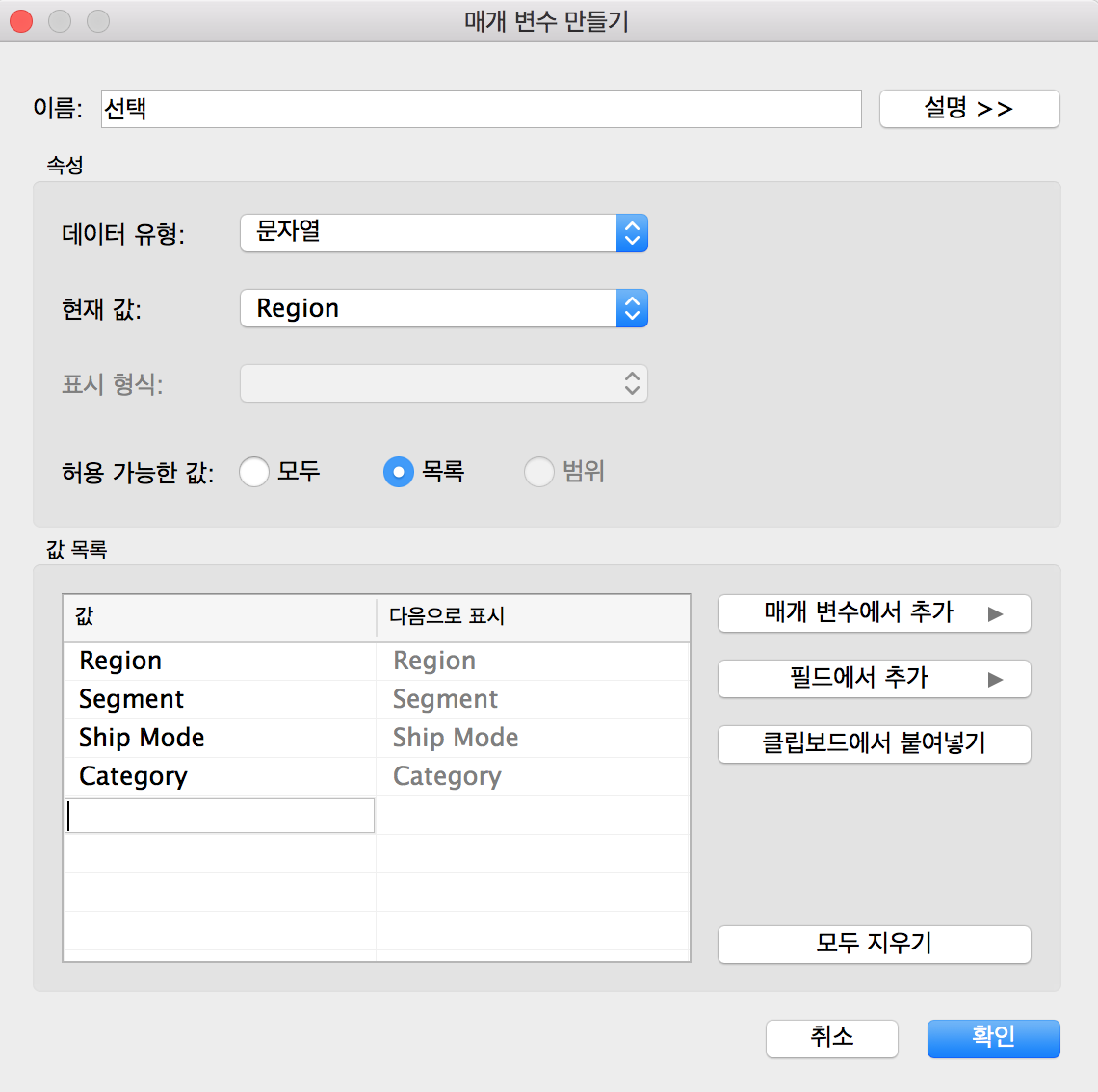

◆ ‘매개변수 만들기’에서 데이터 유형을 ‘문자열’로 하고, 값 목록에서 값을 아래와 같이 입력한다.

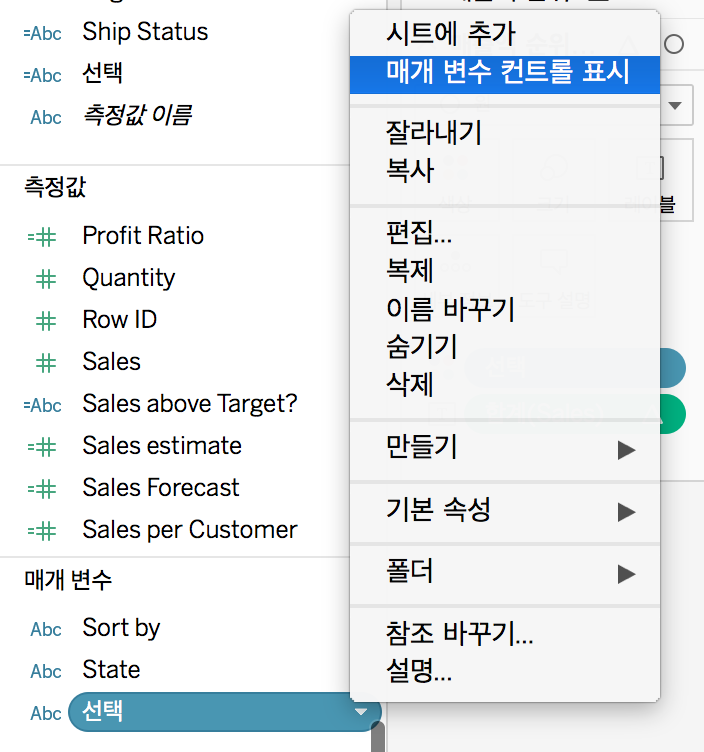

◆ 만들어진 매개변수 ‘선택’을 클릭하고 ‘매개 변수 컨트롤 표시’를 클릭하여 컨트롤을 표시한다.

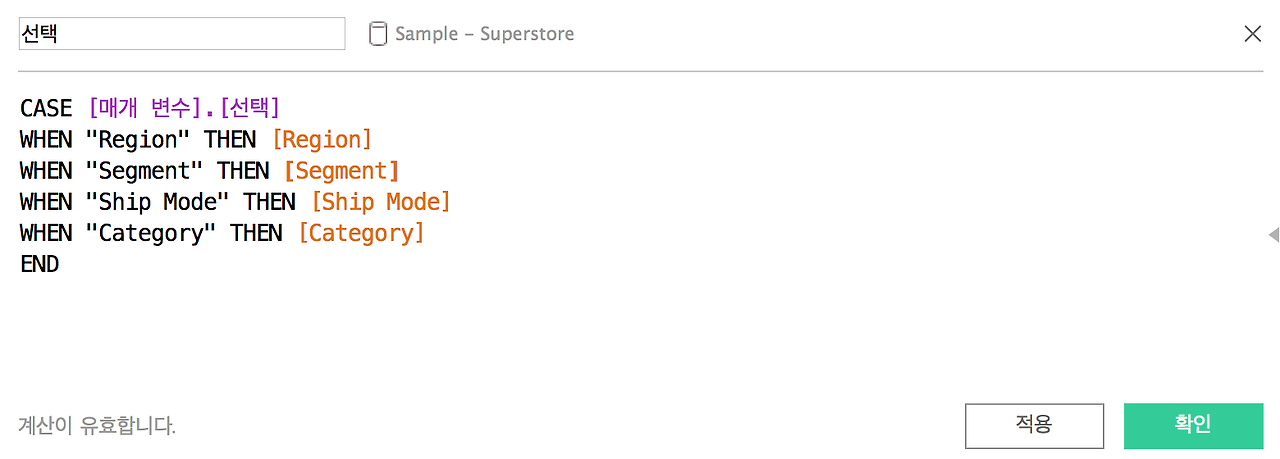

◆ 계산된 필드에서 아래와 같이 수식을 만들자.

위 수식은 위에서 만든 매개변수 컨트롤에서 ‘Region’을 선택하면 ‘Region’에 따른 혹 차트가 보여진다는 뜻이다.

◆ ‘선택’을 ‘색상’으로 드래그하자.

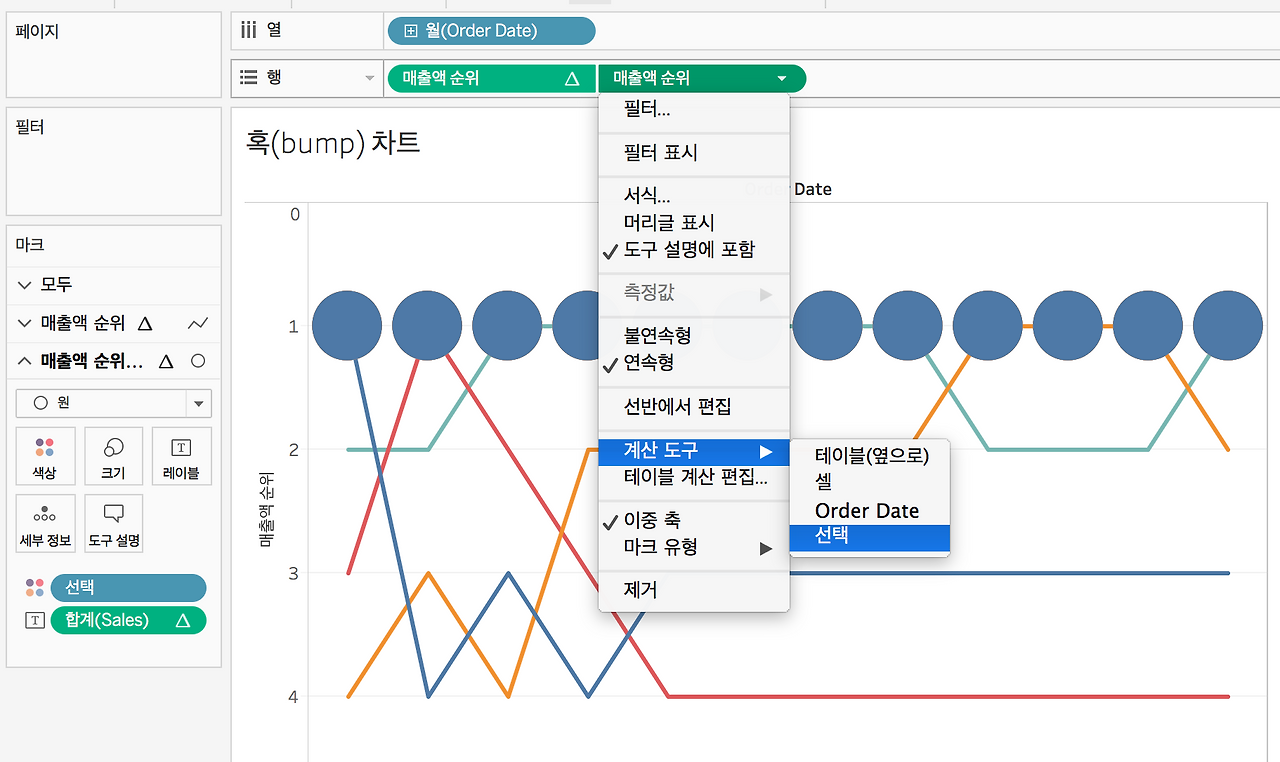

◆ ‘매출액 순위’를 클릭하여 ‘계산 도구 - 선택’을 클릭하자.

(두 ‘매출액 순위’를 똑같이 적용하자.)

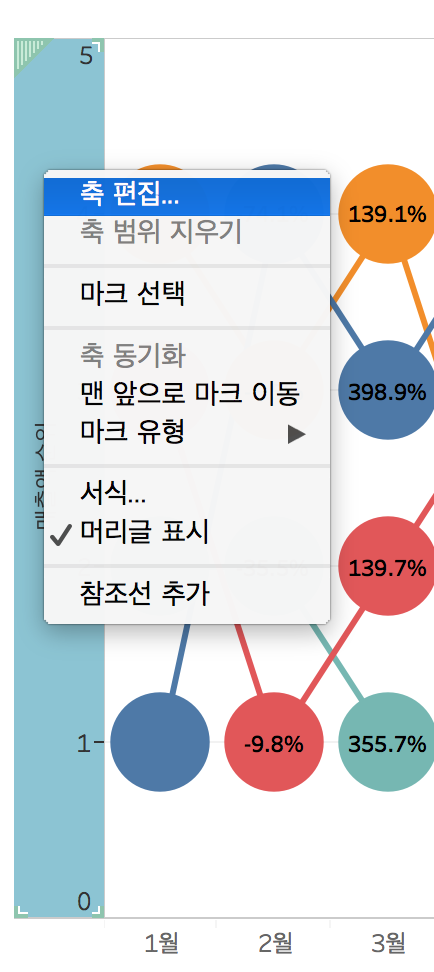

◆ 왼쪽 축에 마우스 오른쪽 버튼을 누르고, ‘축 편집’을 클릭하자.

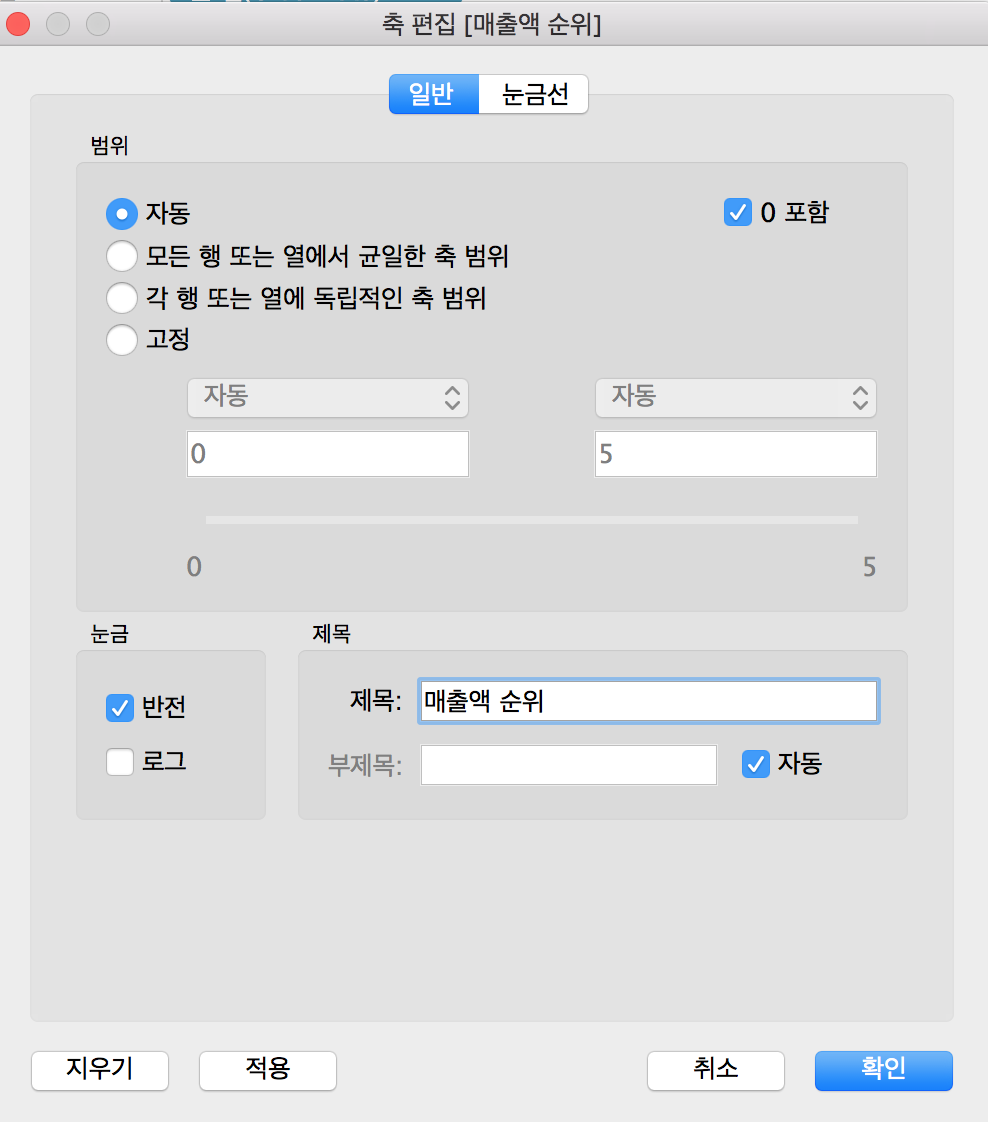

◆ ‘축 편집’에서 ‘눈금 - 반전’을 클릭하자.

◆ 오른쪽에 있는 ‘선택’ 필터에서 ‘Ship Mode’를 선택해보자.

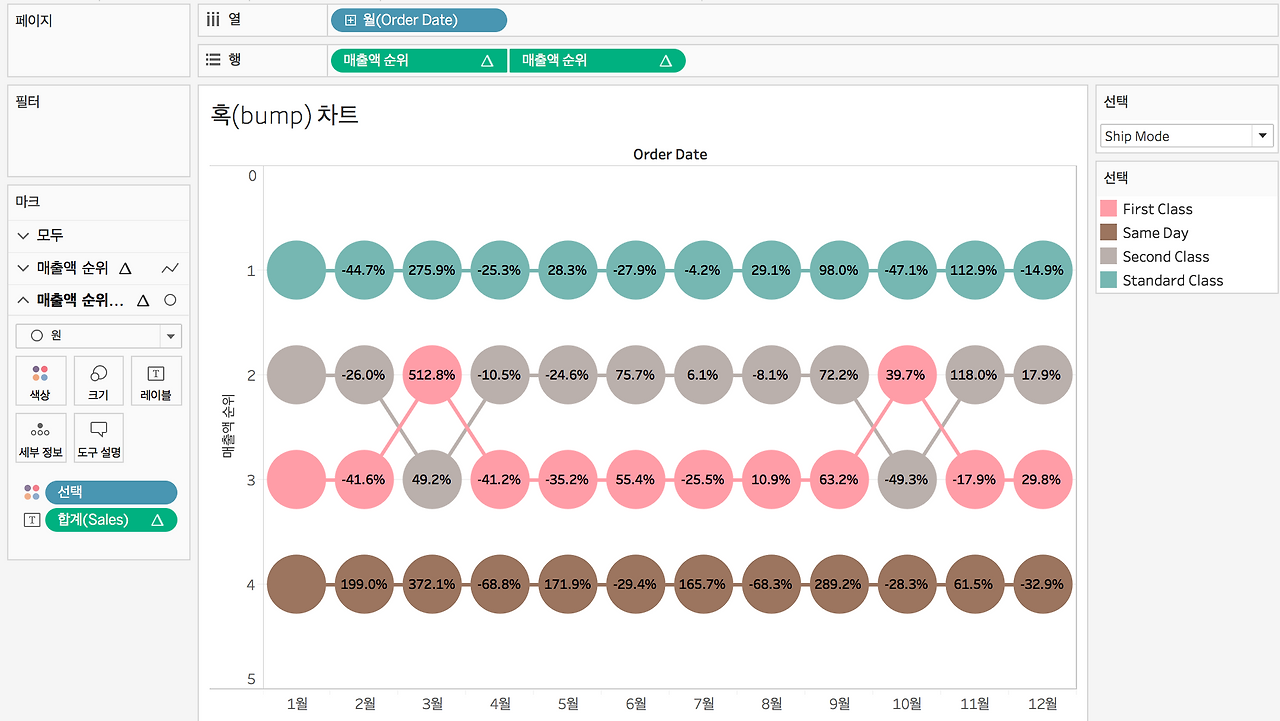

아래와 같이 ‘Ship Mode’가 매출액에 따른 순위와 매출액의 변화량이 나올 것이다.
