Waterfall 차트 만드는 방법

기업의 매출 및 비용의 기여도를 알 수 있는

waterfall 차트를 이용하면 기업의 매출 및 비용의 기여도, 또는 각 제품의 총 매출에 대한 기여도 등을 파악할 수 있다.

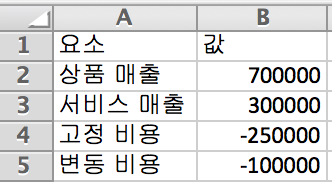

기업의 매출 및 비용이 포함된 ‘요소’와 ‘값’의 열을 가진 엑셀 데이터를 가지고 waterfall 차트를 만들어 보자.

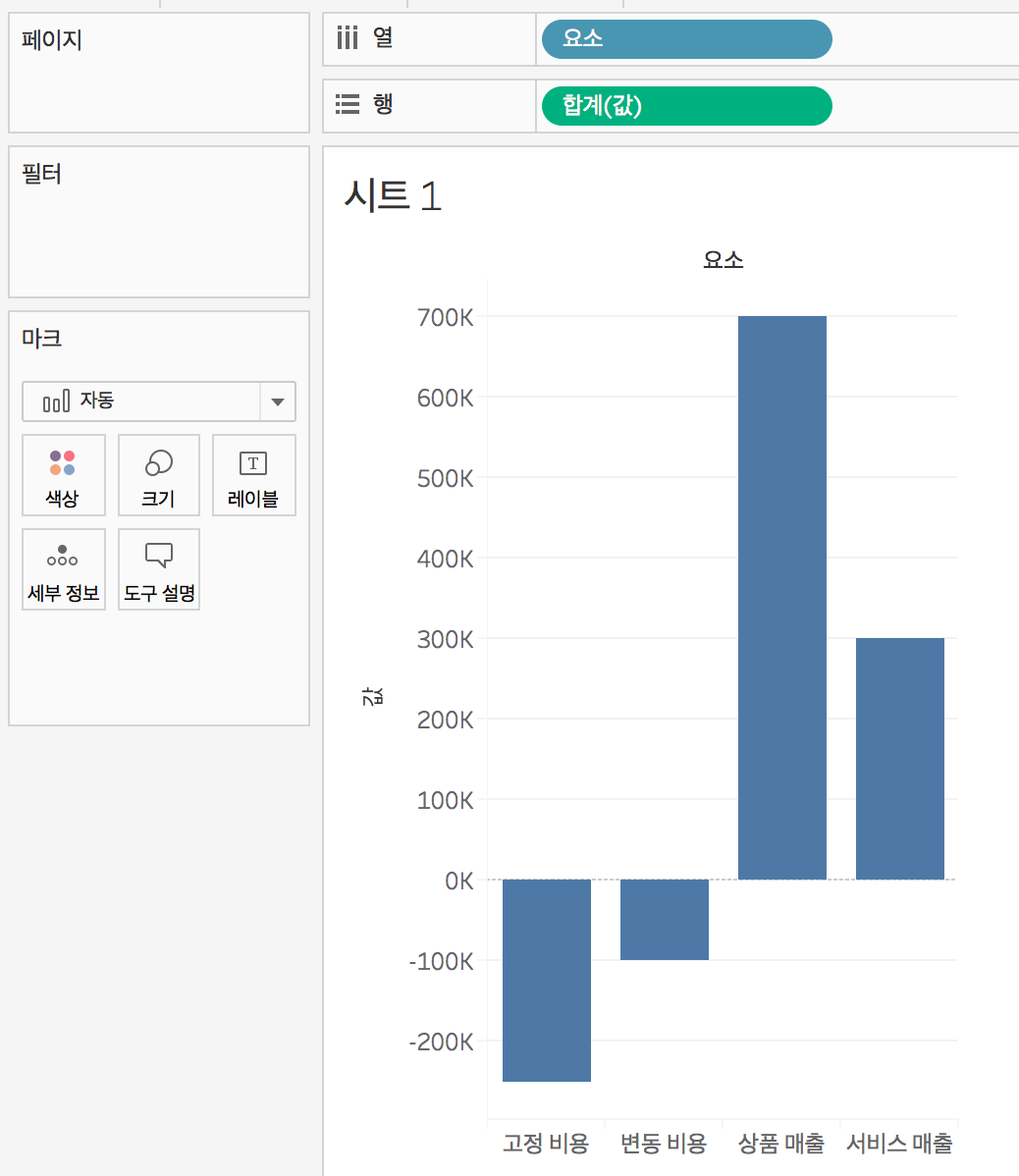

◆ ‘요소’를 열에 드래그하자.

◆ ‘값’을 행으로 드래그하자.

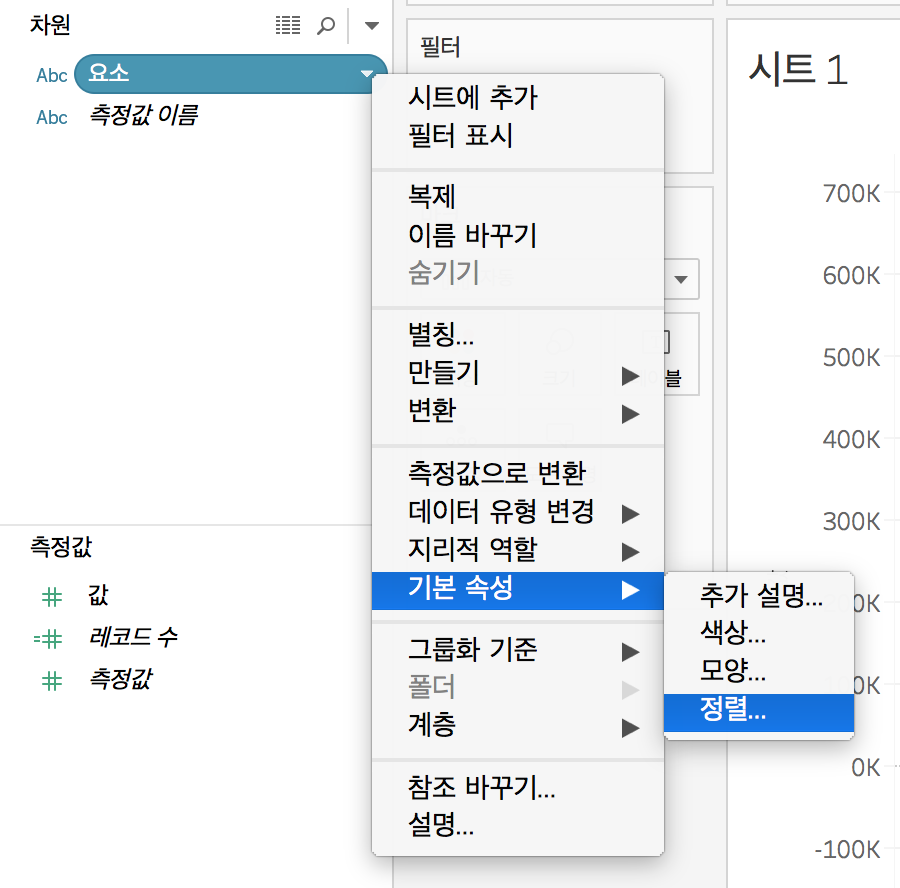

◆ ‘요소’를 클릭하고, ‘기본 속성 - 정렬’을 클릭하자.

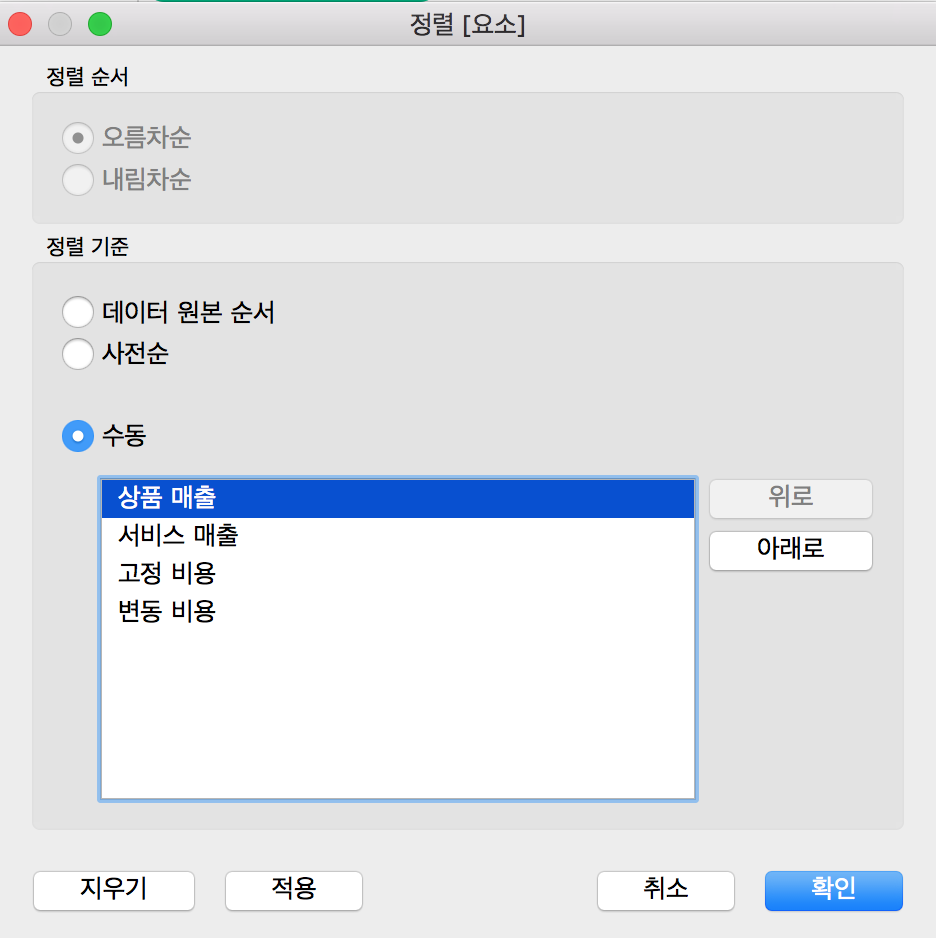

◆ 정렬 기준에서 ‘수동’을 체크하고, 아래와 같은 순서로 바꾸자.

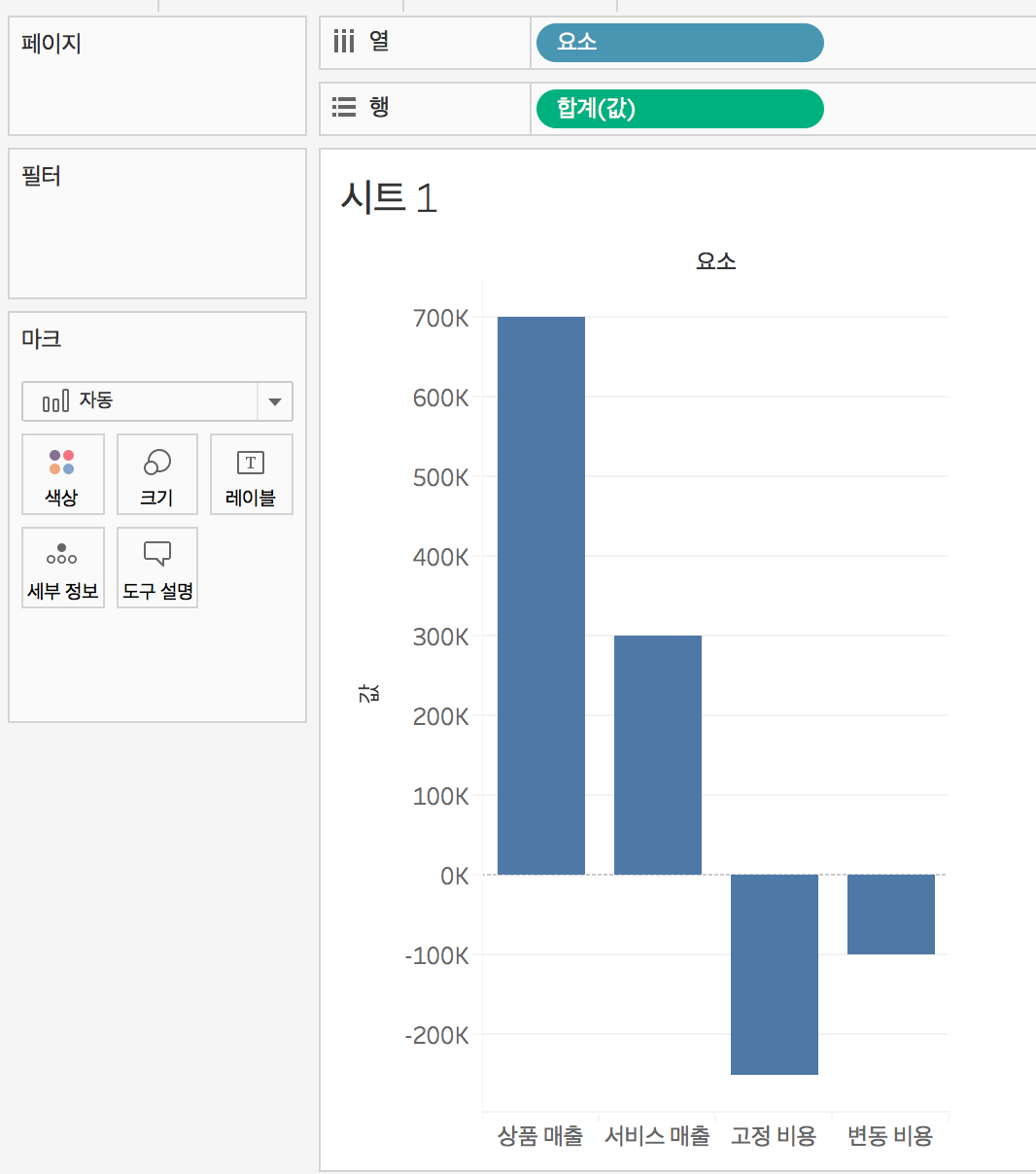

그러면 다음과 같이 매출부터 그래프가 나온다.

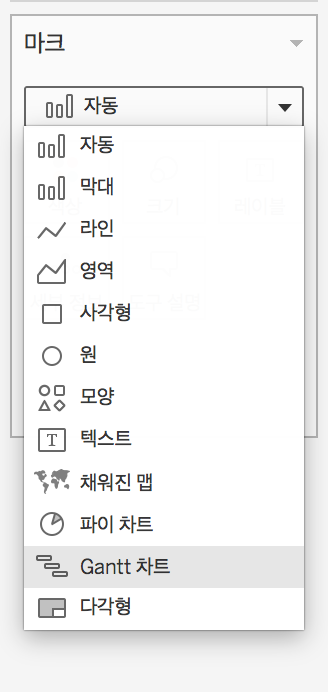

◆ 마크에서 ‘Gantt 차트’를 선택하자.

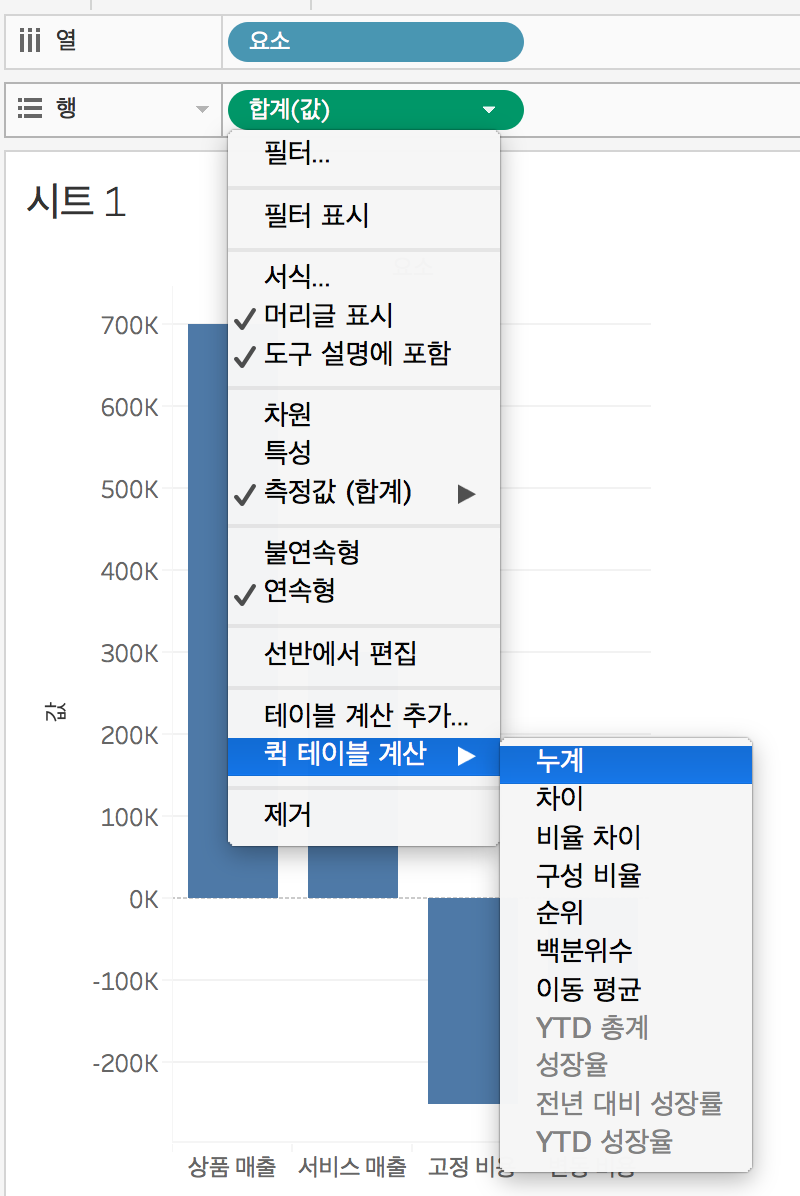

◆ 행에 있는 ‘합계(값)’를 클릭하고, ‘퀵 테이블 계산 - 누계’를 클릭하자.

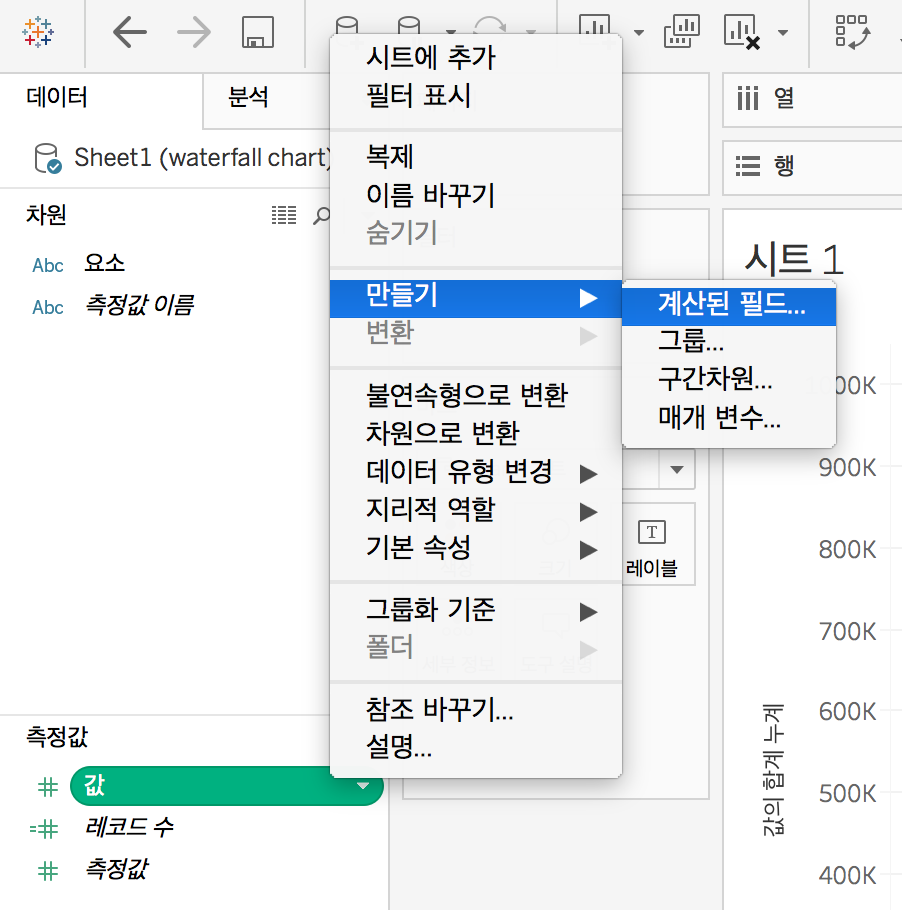

◆ 측정값에 있는 ‘값'을 클릭하고, ‘만들기 - 계산된 필드’를 클릭하자.

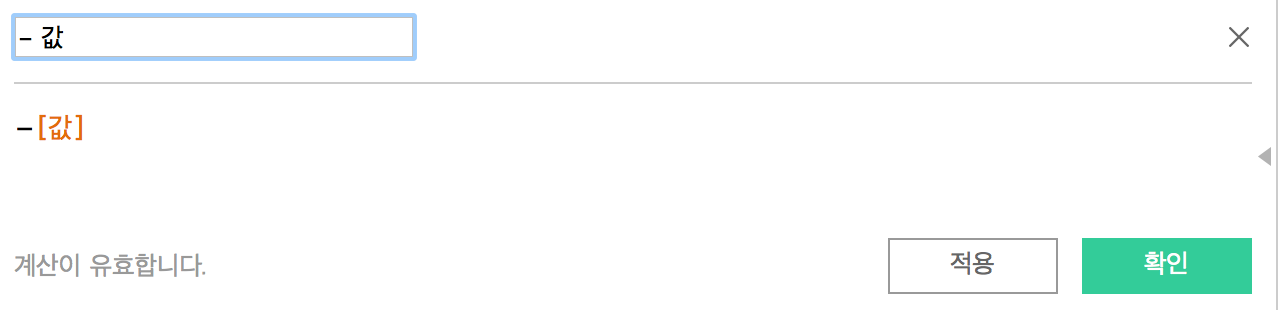

◆ 다음과 같이 ‘[값]’에 ‘-‘를 붙이자.

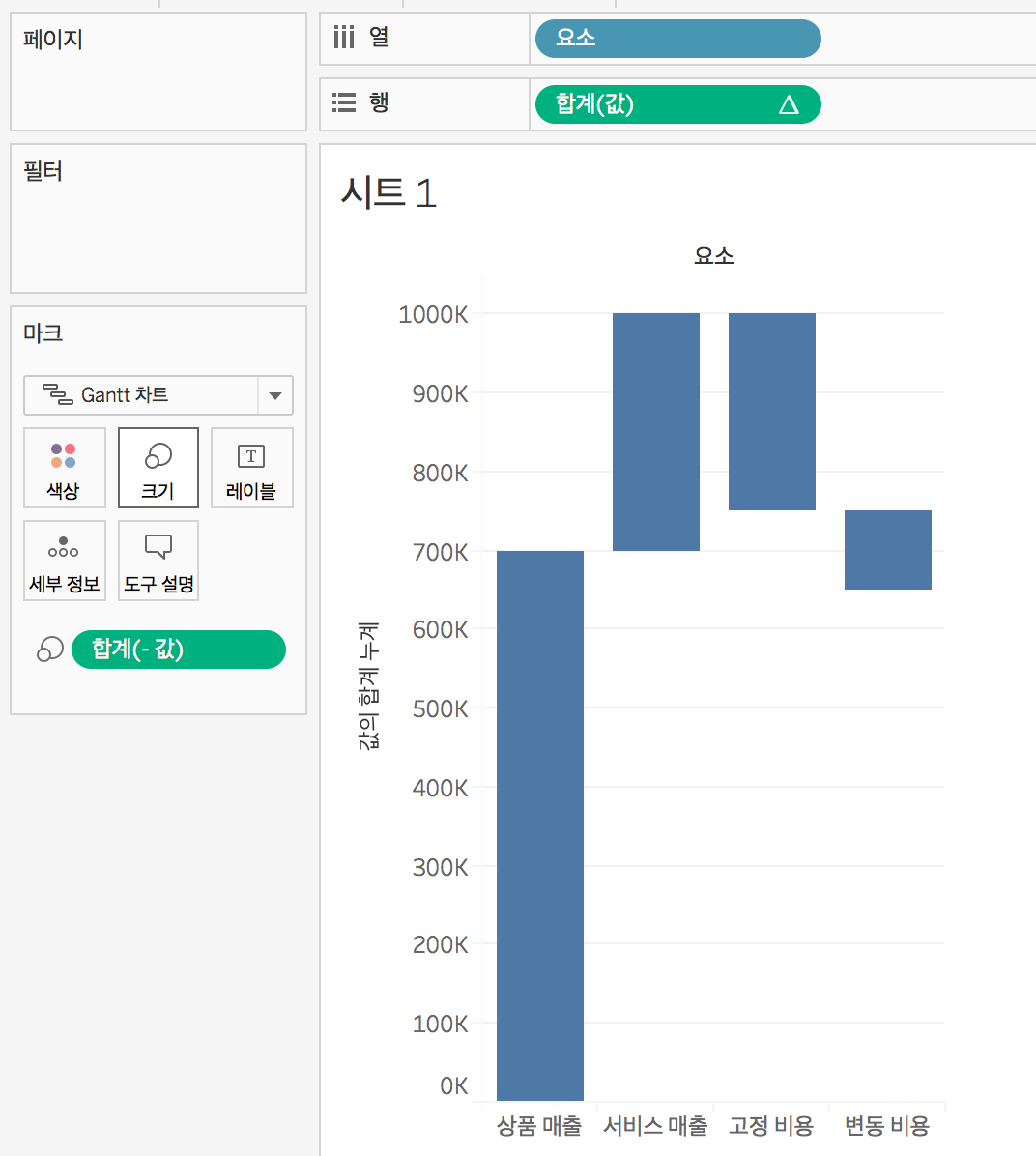

◆ ‘-값’을 크기로 드래그하자.

◆ ‘값’을 색상으로 드래그하자.

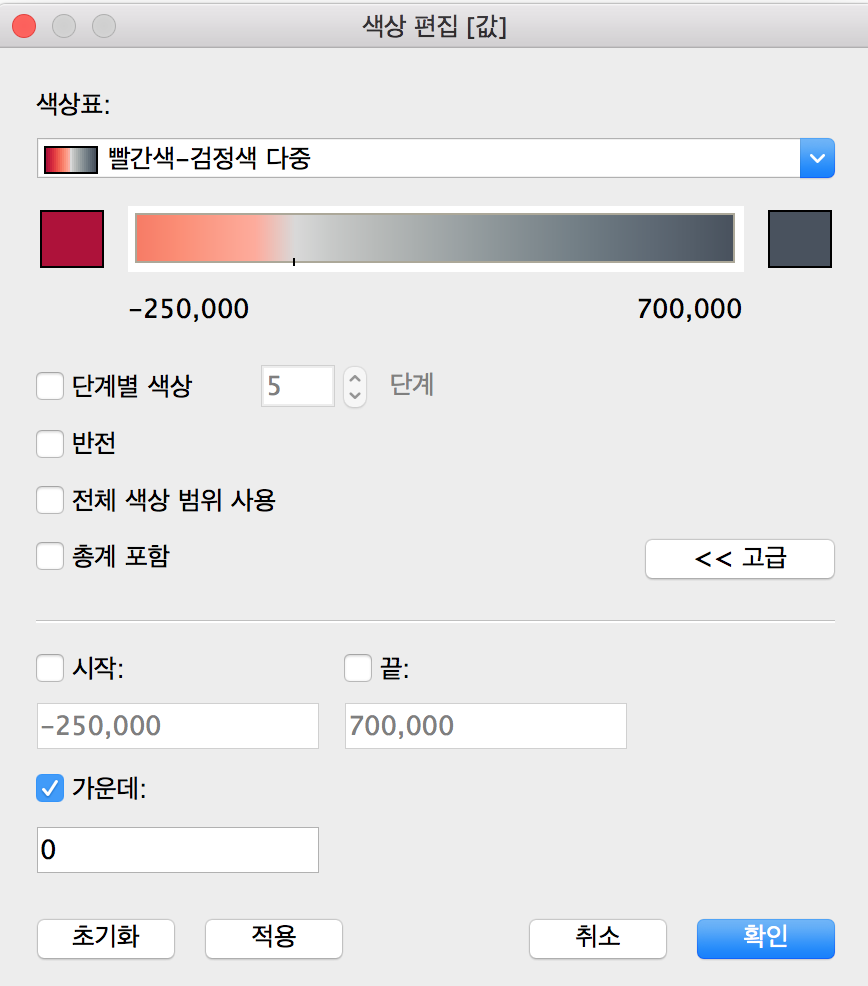

◆ 색상을 ‘빨간색-검정색 다중’으로 하고, ‘가운데’를 체크하자.

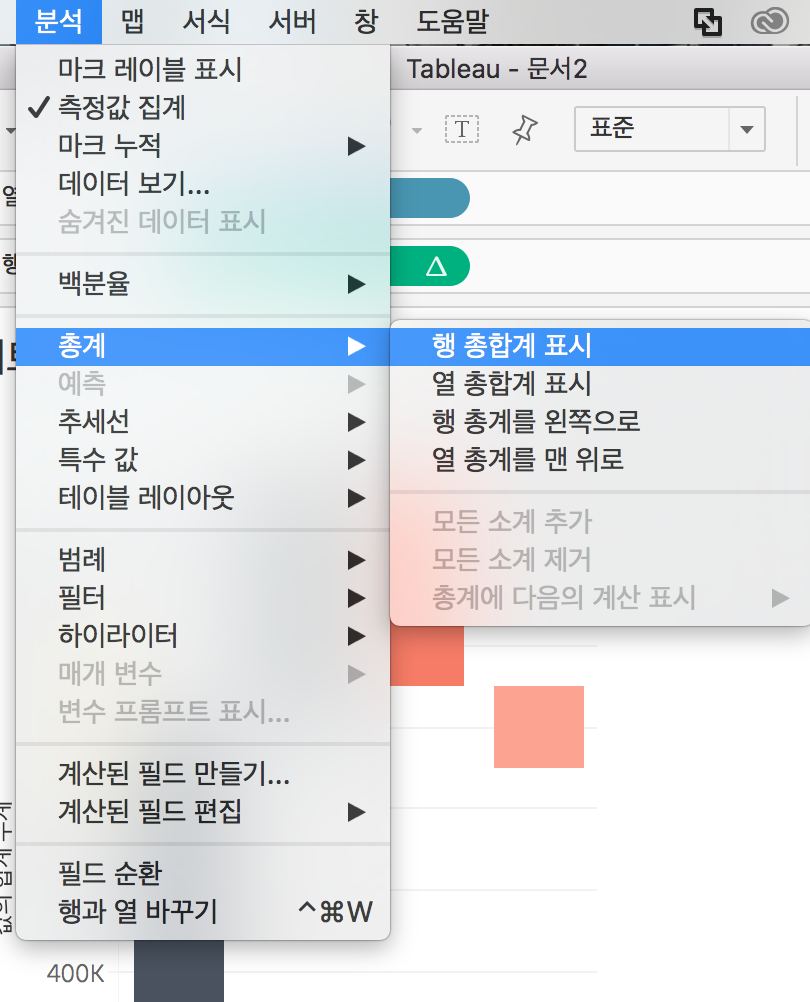

◆ 분석탭에서 ‘총계 - 행 총합계 표시’를 클릭하자.

◆ ‘값’을 레이블에 드래그하자.

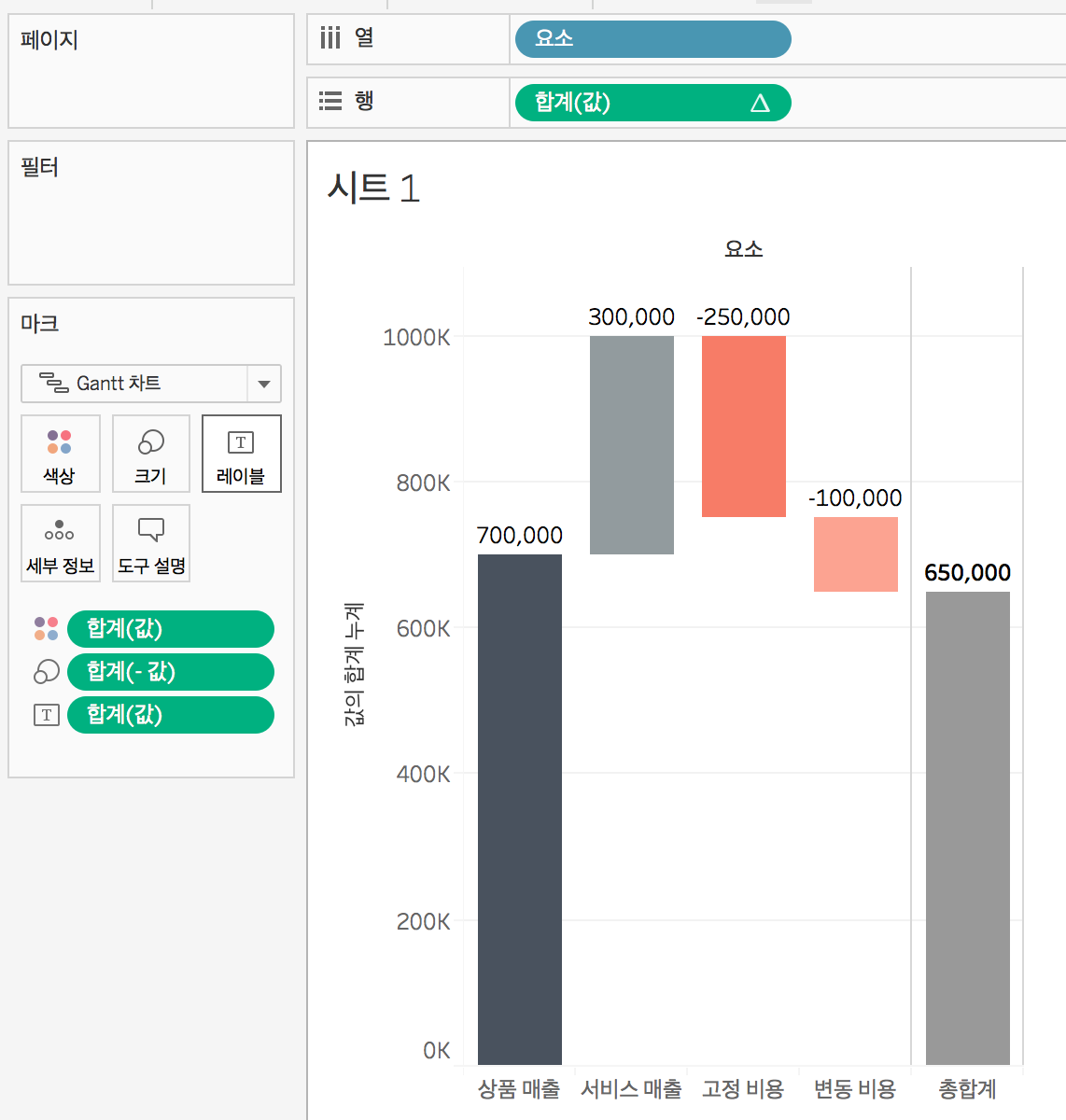

전체 수익에서 각 매출과 비용의 비중을 알 수 있는 waterfall 차트가 완성되었다.
