비행 전 점검과 리턴 투 홈(RTH)에 대해 알아봅시다
조종불능 상태가 발생했을 때, 리턴 투 홈(RTH)

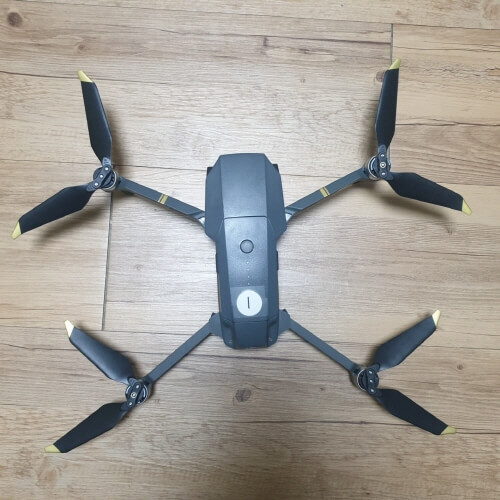

저는 작년 4월에 초경량비행장치 조종자 자격증을 취득하고 매빅프로로 드론에 입문하였습니다.
처음 드론을 비행할 때 기본적인 준비 없이 GPS신호만 잡히면 바로 비행하고, 드론이 작동하지 않으면 애꿎은 버튼만 누르면서 막연하게 신호가 잡히길 한참을 기다리다가 날이 저물어 포기한 기억이 나네요.
나중에서야 안 사실이지만 비행장소 옆에 철골구조물과 기지국이 있어 전자적 방해 요소가 많아 작동이 되지 않았다는 것을 알았습니다.
그래서 이제 막 드론에 입문하시는 분들을 위해 저처럼 실수하는 일이 없도록 바라는 마음에 드론 입문자의 입장에서 반드시 비행 전 확인하여야 할 사항과 비행 중 갑작스런 노콘(조종불능상태)이 발생할 경우 사용할 수 있는 기능(Return To Home/리턴투홈)에 대하여 알아보겠습니다.
드론 비행 전 무엇을 확인해야 할까요?
크게 주변 환경/드론 상태 2가지로 나뉘는데 지금부터 하나씩 알아보겠습니다.
1. 주변 환경
■ 비행 가능 / 제한 구역 확인
쉽게 말해 관제권(비행 항로)과 같이 비행하고자 하는 구역이 비행 가능 구역인지 확인하여야 합니다. 만약 비행 금지 구역에서 비행하거나 승인 없이 촬영할 경우 신고 대상이며 엄청난 과태료까지 부과할 수 있습니다.
■ 풍속 / 자기장 KP 지수 확인
드론은 바람에 영향을 많이 받고 드론마다 견딜 수 있는 풍속이 다르기 때문에 풍속을 반드시 확인하여야 합니다. 바람이 많이 부는 날씨에 이 정도는 견딜 수 있다고 생각하고 날리다가 나도 모르는 사이 드론이 바람과 함께 사라질 수 있다는 사실 명심하세요.

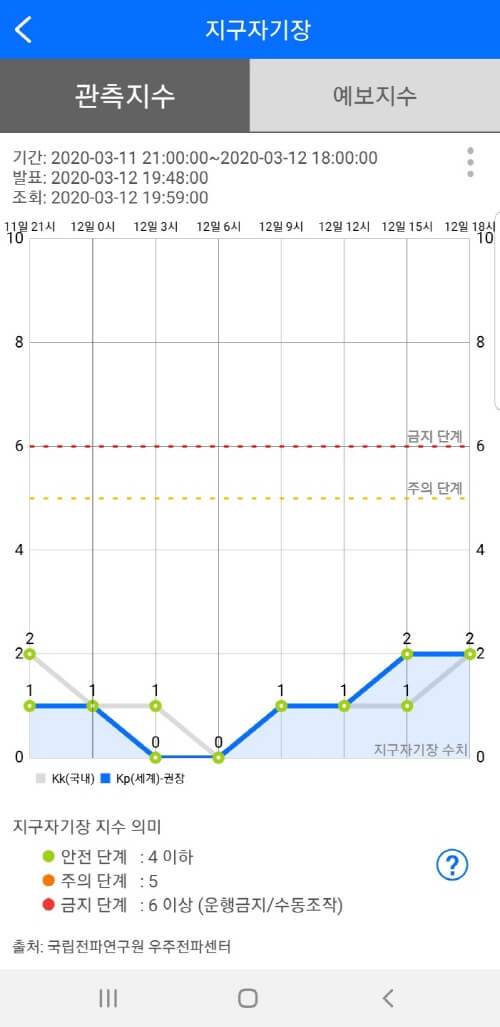

그리고 지자계센서(나침반의 일종)에 영향을 줄 수 있는 자기장 KP 지수를 확인하여야 합니다. 자기장 수치는 보통 0~10까지 표기가 되는데 3이상일 경우 전파 간섭으로 인하여 기체가 오작동을 일으킬 수 있습니다.
■ 주변 장애물 확인
주변에 고압선, 철골 구조물, 레이더/휴대전화 기지국 등 전파 방해 요소가 있는 장소는 피해야합니다. 드론은 GPS/지자계센서(나침반의 일종)와 같이 전자 장치로 이루어진 기계라서 전파 방해를 받으면 기체에 오작동이 생기면서 제멋대로 기체가 비행을 하게 됩니다.

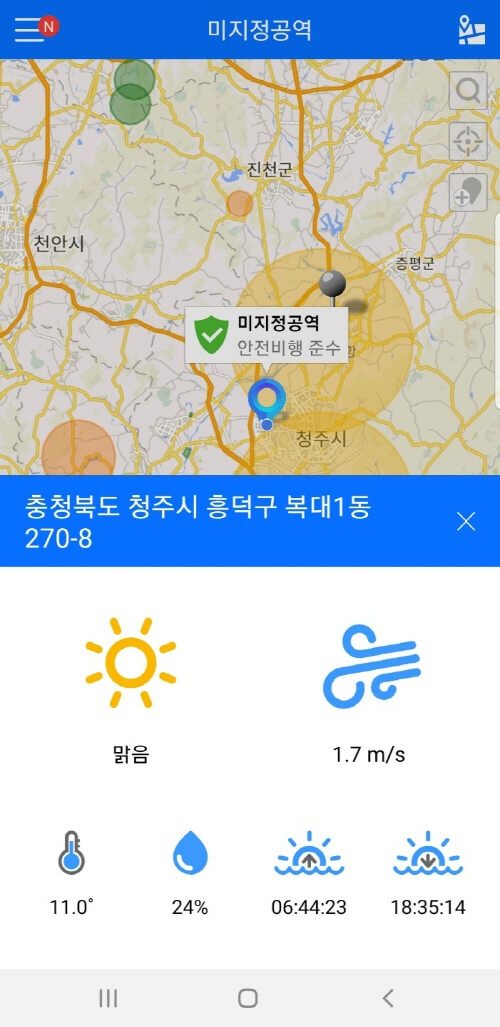

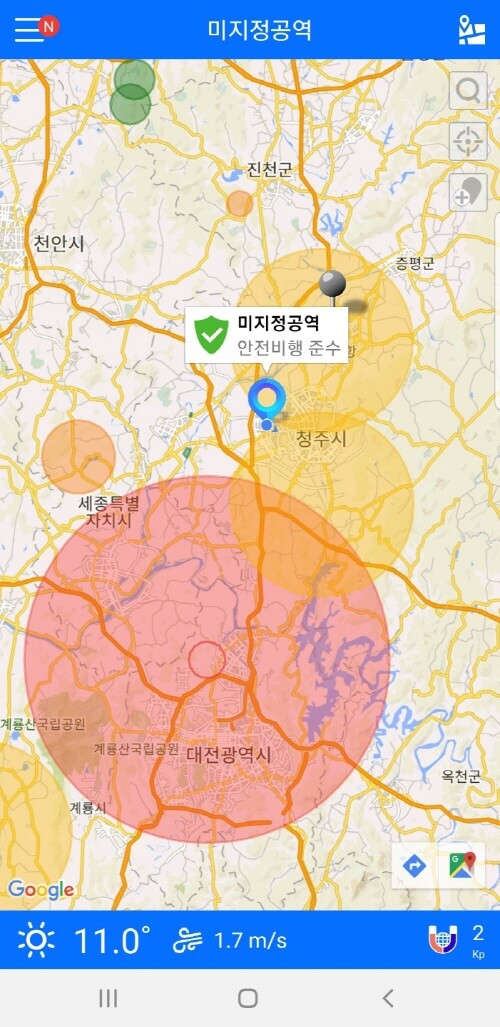

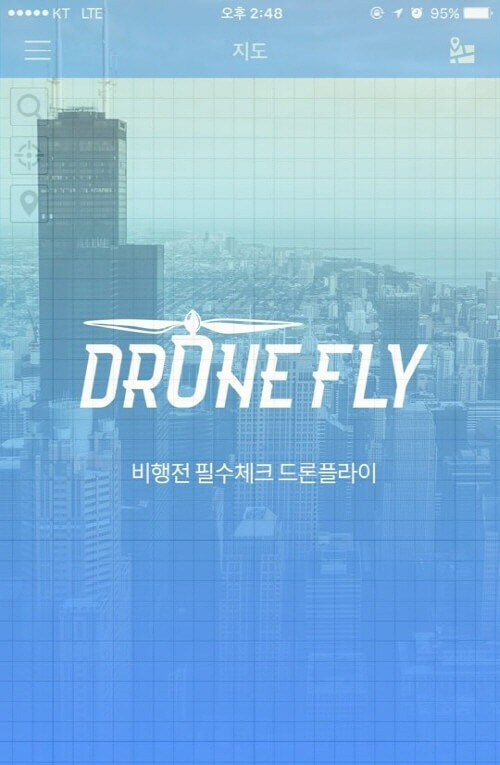

위 3가지를 반드시 확인해야 하는데 바로 드론플라이(DRONE FLY)어플을 통해 쉽게 확인할 수 있습니다.
■ 주변 안전 확인
앞서 설명드린 부분 이외에도 주변에 보행자와 비행중인 항공기 등 비행에 위험요소가 될 수 있는 요소들을 확인하여야 합니다.
위 내용들을 숙지하셨다면 다음으로 드론(기체)의 상태에 대하여 알아보겠습니다.
드론 상태
■ 배터리 확인
비행하기 전 배터리가 완충되어 있는지, 전압(최대 4.2V / 적정 전압 3.7~3.85V)상태는 적당한지 확인하여야 합니다. 그리고 배터리 온도가 너무 낮을 경우 배터리 소모가 굉장히 빠르고 비행이 되지 않을 수 있으니 적정온도(최저온도 15℃/적정온도 20~25℃)를 유지하는지 확인하여야 합니다.

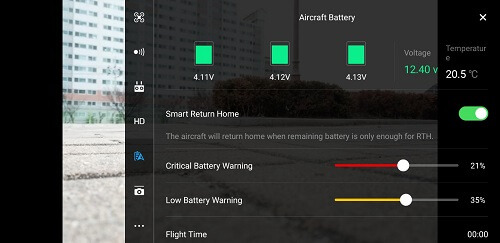

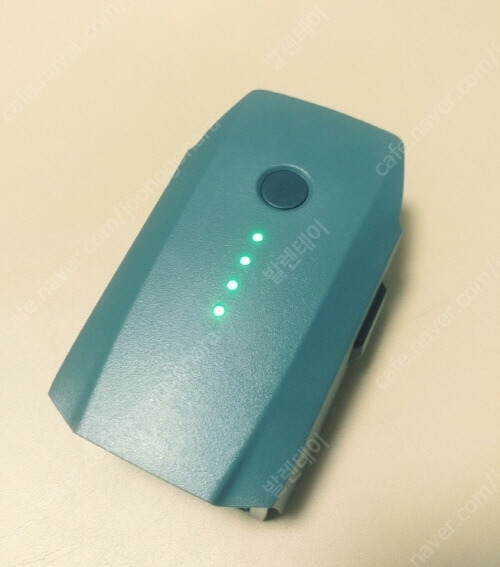

정상적인 배터리 상태
■ 프로펠러 크랙 / 체결상태 확인
프로펠러는 드론이 비행하기에 정말 중요한 부품 중 하나입니다. 비행 중 프로펠러가 부러지거나 빠진다면 단순히 추락을 넘어서 인명피해까지 일어날 수 있습니다. 따라서 비행 전 프로펠러에 크랙은 없는지 정상적으로 체결이 되어있는지 반드시 확인해야 합니다. 그리고 프로펠러에 이상이 있다면 꼭 교체하시기 바랍니다.

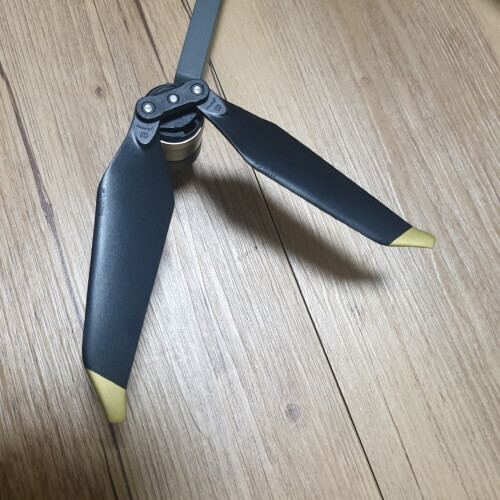

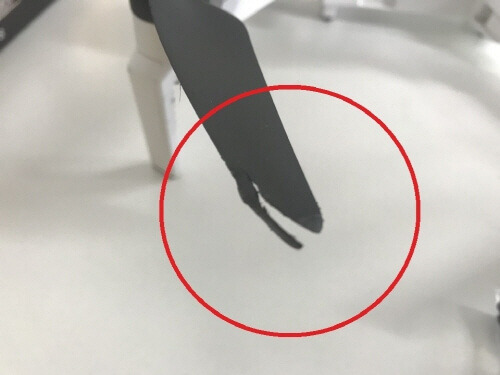

양호한 프로펠러 vs 파손된 프로펠러
■ 캘리브레이션 확인
캘리브레이션이란, 드론에 사용된 센서의 초기값에 문제가 있을 경우 이를 정상적으로 복구하여 교정해주는 작업을 말합니다. 쉽게 말해서 센서의 0점을 맞춘다고 생각하시면 됩니다.
그럼 캘리브레이션을 하지 않고 비행 시 어떤 문제가 발생할까요?가장 큰 문제로 호버링이 되지 않고 수평을 이루지 못하는 등 비정상적인 운행을 보이고, 삑삑- 이상한 소리가 나는 등 문제가 발생하며 빨간색/노란색 LED가 점등되거나 어플 화면에 캘리브레이션을 진행하라는 문구가 나타납니다.
따라서 안전하게 비행을 하기 위하여 비행 전 캘리브레이션을 하는 것이 정말 중요합니다. 캘리브레이션에는 여러 종류가 있는데 기본적으로 IMU/콤파스/짐벌/조종기의 4가지 캘리브레이션이 있습니다. 모두 비행 전 아래 그림과 같이 어플에서 간단하게 캘리브레이션을 할 수 있습니다.
비행 전 꼭 캘리브레이션 하는 것 잊지마세요!

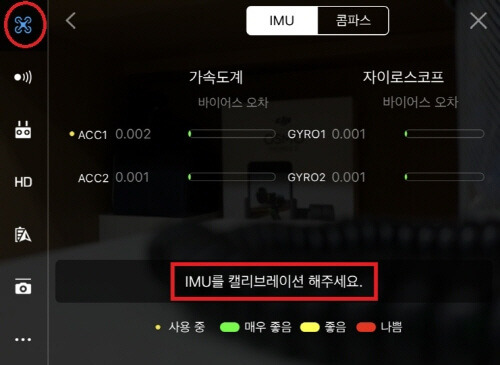

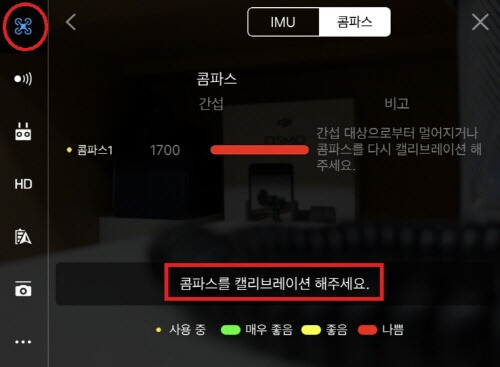

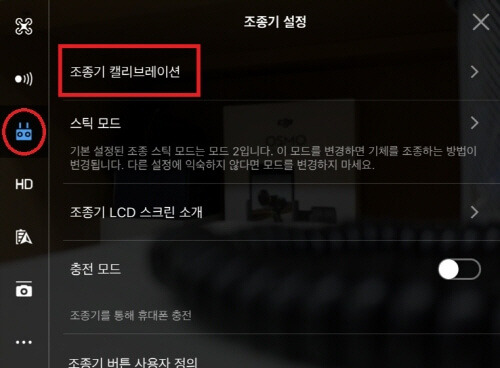

4가지 캘리브레이션 설정 화면
그렇다면 위 방법들만 잘 숙지한다면 아무런 문제점이 없을까요? 제 대답은 ‘아니오‘ 입니다. 드론은 전자기기로 외부의 영향을 많이 받기 때문에 간혹 원인을 알 수 없는 이유로 비행 중 GPS 신호가 끊어지는 등 예기치 못한 상황이 발생하기도 하는데요.
GPS신호가 끊어지면 노콘(조종불능상태)이 발생하여 드론이 추락을 하거나 제멋대로 움직이는 등 위험한 상황이 발생할 수 있습니다. 그래서 조금이라도 도움이 되고자 비행 중 갑작스런 문제가 발생할 경우 도움이 될 수 있는 기능(Return To Home/리턴투홈)에 대하여 알아보도록 하겠습니다.
리턴 투 홈(Return To Home-RTH)

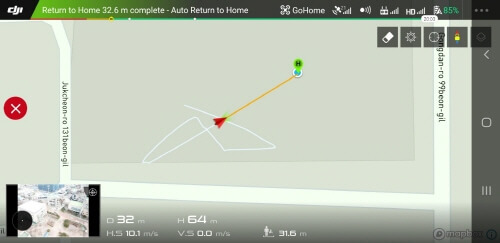

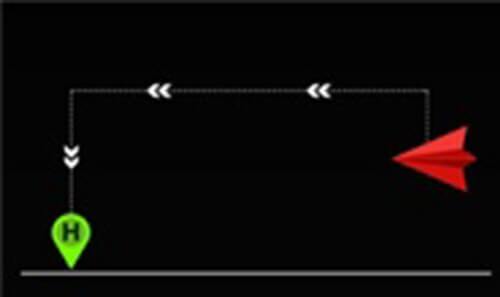

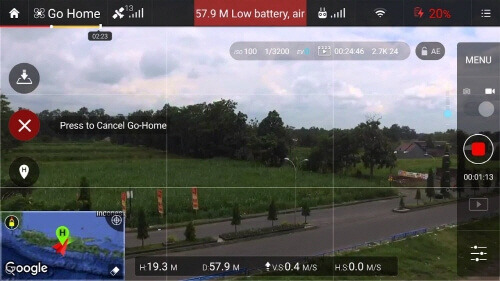

말 그대로 드론이 최초 이륙지점(집)으로 돌아온다는 뜻인데요. 비행 도중 조종기에서 RTH 버튼을 3초정도 꾹~ 눌러주면 아래 그림과 같이 드론이 최초 이륙지점으로 돌아온 후 착륙 합니다.
그리고 리턴 투 홈 기능에는 3가지가 있습니다.
■ Smart RTH (스마트 RTH)
조종자가 DJI GO4 앱이나 조종기의 RTH 버튼을 누르면 이륙한 지점으로 드론이 자동 복귀하는 기능입니다.
■ Low Battery RTH (배터리 RTH)
배터리 부족시 조종기 화면에 알림이 표시되고, 10초의 카운트다운 이후에 아무런 조치가 없을 경우 드론이 자동으로 설정된 RTH 고도로 올라가 복귀합니다.
■ Failsafe RTH (신호끊김 RTH)
3초간 신호가 없거나 Wi-Fi 모드시 20초간 신호가 없으면 조종자가 설정한 RTH 고도로 올라가 복귀합니다.
그렇다면 리턴 투 홈(Return To Home)은 어떻게 사용해야 안전할까요?

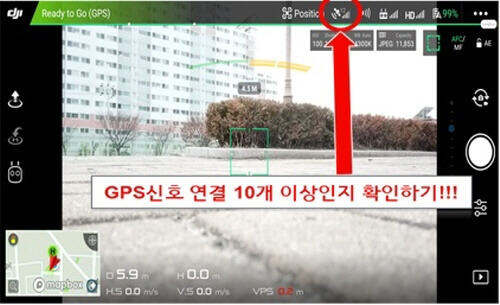

■ GPS 수신 신호가 10개 이상인지 확인하기
최초 이륙 전 GPS의 숫자가 최소한 10개 이상인지 확인한 후 이륙하여야 합니다. 만약 GPS 숫자가 10개 미만으로 잡힌 채로 비행을 시작한다면 리턴 투 홈 시 정상적으로 복귀 하지 않고 기체를 잃어버리거나 추락할 가능성이 매우 높습니다.
■ 홈포인트(Home-point)와 고도(Altitude) 설정하기

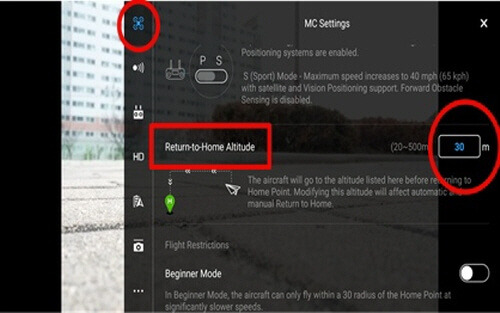

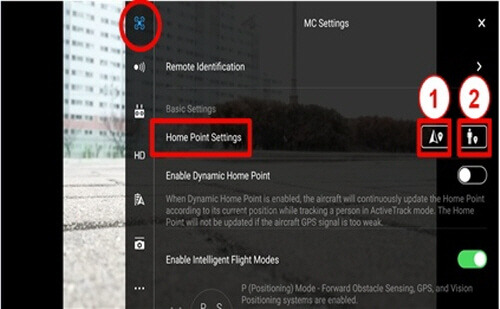

RTH를 사용하기 전 홈포인트(Home-point)와 고도(Altitude)를 확인하고 아래 화면에서 홈포인트와 고도를 설정합니다.

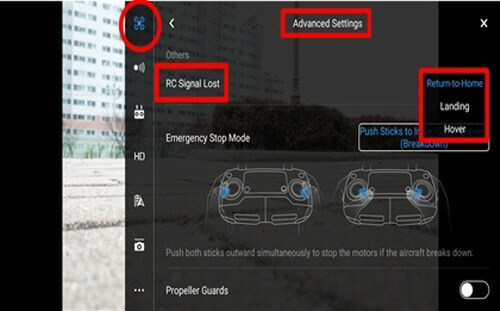

■ 조종기 신호 끊김 (RC Signal Lost) 설정하기
드론을 비행하다보면 조종기 신호가 좋지 않아 신호 끊김이 발생할 수 있습니다. 저도 실제로 비행 중 신호가 약하여 화면이 지지직--하고 끊길 때 겁이 나고 식은땀이 난 경험이 있는데요. 신호 끊김이 발생하였을 때 자동으로 RTH가 작동할 수 있도록 아래 화면과 같이 설정합니다.
지금까지 비행 전 확인하여야 할 사항과 비행 중 갑작스런 노콘(No control,조종불능상태)이 발생할 경우 사용할 수 있는 유용한 기능(Return To Home/리턴투홈)에 대하여 알아보았습니다. 하지만 드론도 전자기기인 만큼 예기치 못한 상황이 발생할 수 있음에 유의하며 기능에 의존하지 말고 항상 안전을 생각하며 비행해야 함을 명심해야 할 것입니다.
드론에 입문하고자 하는 분들에게 조금이라도 도움이 되고자 처음 비행을 한다는 마음으로 도움이 될만한 내용을 정리해보았습니다. 저 역시 아직 실전 경험이 부족하지만 앞으로 많은 활동을 하며 보다 유익한 내용을 전달할 수 있도록 다양하고 새로운 내용을 준비하여 다음 글에서 찾아뵙겠습니다.
