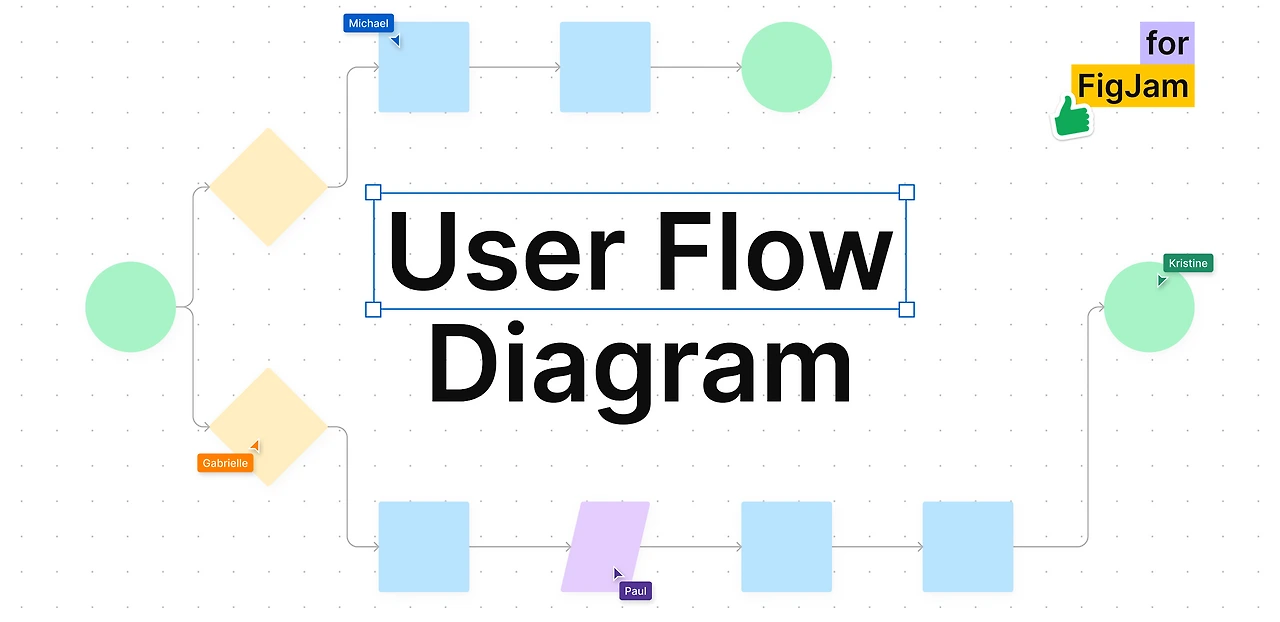

FigJam에서 AI로 다이어그램 디자인하기
UX/UI 워크플로우에서
다이어그램의 역할과 한계
다이어그램은 현대 디지털 제품 개발 및 시스템 아키텍처 구축 과정에서 복잡한 정보를 명확하게 구조화하고 시각화하는 핵심적인 문서화 도구로 활용됩니다. 시스템 아키텍처의 논리적 흐름, 사용자 경험(UX)의 플로우차트, 또는 비즈니스 프로세스 로직 등은 다이어그램을 통해 명확하게 정의되며, 이는 팀 간의 이해 상충을 최소화하고 설계 오류를 예방하는 데 필수적입니다. 그러나 전통적인 다이어그램 제작 방식은 몇 가지 본질적인 비효율성을 내포하고 있습니다. 도형을 수동으로 배치하고, 선을 연결하며, 객체 위치가 변경될 때마다 연결선을 수동으로 재조정하는 과정은 상당한 시간 소모를 야기합니다. 특히 프로젝트의 규모가 커지고 변경 사항이 빈번하게 발생할 경우, 다이어그램의 일관성을 유지하고 최신 상태로 업데이트하는 것은 심각한 재작업 부담으로 작용합니다. 이러한 문제점을 해결하기 위해, 다이어그램 제작 과정의 자동화는 단순한 기능적 편의를 넘어 워크플로우 효율성을 극대화하는 전략적 목표가 됩니다.
FigJam의 협업 환경 및
자동화 포지셔닝

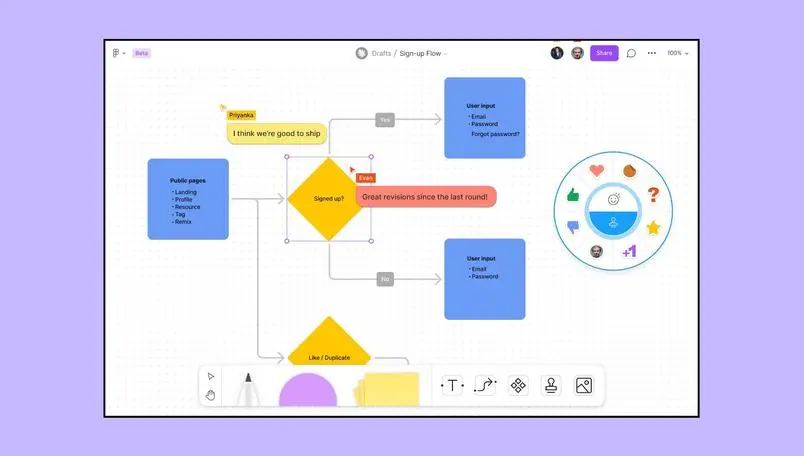

FigJam은 Figma의 협업 화이트보드 환경으로, 단순한 브레인스토밍 도구를 넘어 정교한 다이어그램 및 흐름(Flow) 문서화 플랫폼으로 진화하고 있습니다. FigJam 파일은 일반적인 디자인 파일과 마찬가지로 팀, 프로젝트, 초안 폴더 내에서 접근할 수 있으며, Figma 디자인 시스템과 긴밀하게 연동됩니다. 예를 들어, Figma 디자인에서 프레임, 이미지, 컴포넌트, 텍스트 레이어 등을 FigJam 보드에 붙여넣을 수 있습니다.
이러한 통합 환경 내에서 FigJam이 제공하는 자동화 기능은 두 가지 핵심 목표에 중점을 둡니다. 첫째, 제작 속도 증가입니다. 스마트 셰이프와 커넥터를 사용하여 수동 조정 시간을 최소화합니다. 둘째, 문서의 구조적 일관성 확보입니다. AI 기반 도구를 활용하여, 시각적인 요소를 수동으로 조작하는 대신 논리적 정의를 통해 다이어그램을 생성함으로써 보다 높은 완성도와 일관성을 가지 다이어그램을 생성할 수 있습니다.
스마트 셰이프 및
빠른 삽입(Quick Create) 기능
FigJam의 스마트 셰이프는 텍스트 입력의 양에 따라 도형의 크기가 자동으로 조절되는 특성을 가집니다. 이 자동 크기 조절 기능(Smart sizing)은 사용자가 텍스트 양에 맞춰 도형 경계를 수동으로 늘리거나 줄이는 반복적인 작업을 제거함으로써 다이어그램 제작 시간을 단축합니다.

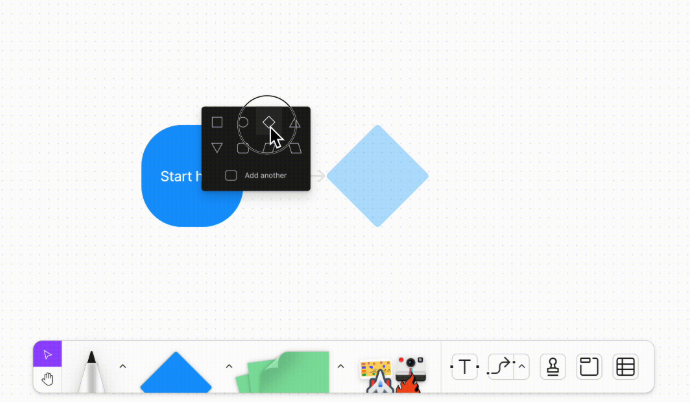

또한, 다이어그램을 빠르게 구축하는 데 핵심적인 기능은 빠른 생성(Quick Create) 메커니즘입니다. 사용자가 보드 위의 기존 객체 옆에 있는 '+' 아이콘을 사용하여 새로운 모양을 추가할 경우, 커넥터가 자동으로 추가됩니다. 이 기능을 통해 사용자는 별도로 커넥터 도구를 선택하거나 드래그하여 두 객체를 연결하는 단계를 생략할 수 있습니다. 이는 다이어그램의 초기 골격을 구축하고 연속적인 흐름을 빠르게 정의할 때 작업 흐름을 크게 간소화합니다.
자동 스냅과 경로 유연성

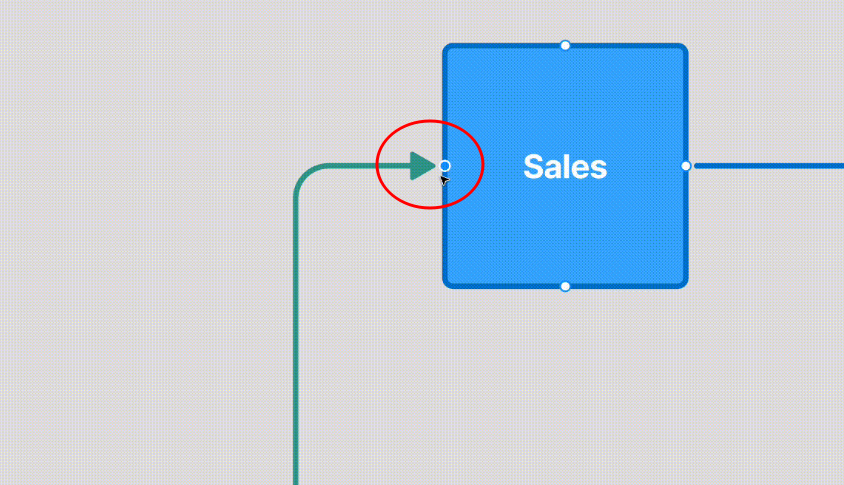

FigJam의 커넥터 시스템은 다이어그램 자동화에 가장 크게 기여하는 요소입니다. 커넥터는 기존의 모양(Shapes)과 스티키(Stickies)에 지능적으로 스냅(snap)되도록 설계되었으며, 이 자동 부착(Snapping) 기능은 연결점 유지(Anchoring)를 보장합니다.
이 메커니즘의 가장 중요한 자동화 이점은 다이어그램 객체(노드)를 보드 위에서 이동하거나 재배치할 때 커넥터(선)가 자동으로 객체를 따라 함께 이동한다는 점입니다. 즉, 사용자가 플로우차트의 한 단계를 옮기거나 재구성하더라도 연결 관계를 수동으로 다시 그릴 필요가 없습니다. 이는 다이어그램의 구조 변경 관리(Structural Change Management) 과정을 효과적으로 자동화합니다. 전통적인 다이어그램 도구에서 객체 이동 후 선을 수동으로 정리해야 했던 비효율적인 작업을 완전히 제거하며, 사용자는 레이아웃의 청결도나 선의 배치에 신경 쓸 필요 없이 시스템의 논리적 배열에만 집중할 수 있게 됩니다. 이는 복잡한 시스템 설계의 반복 작업에서 필수적인 시간 절약을 가져옵니다.

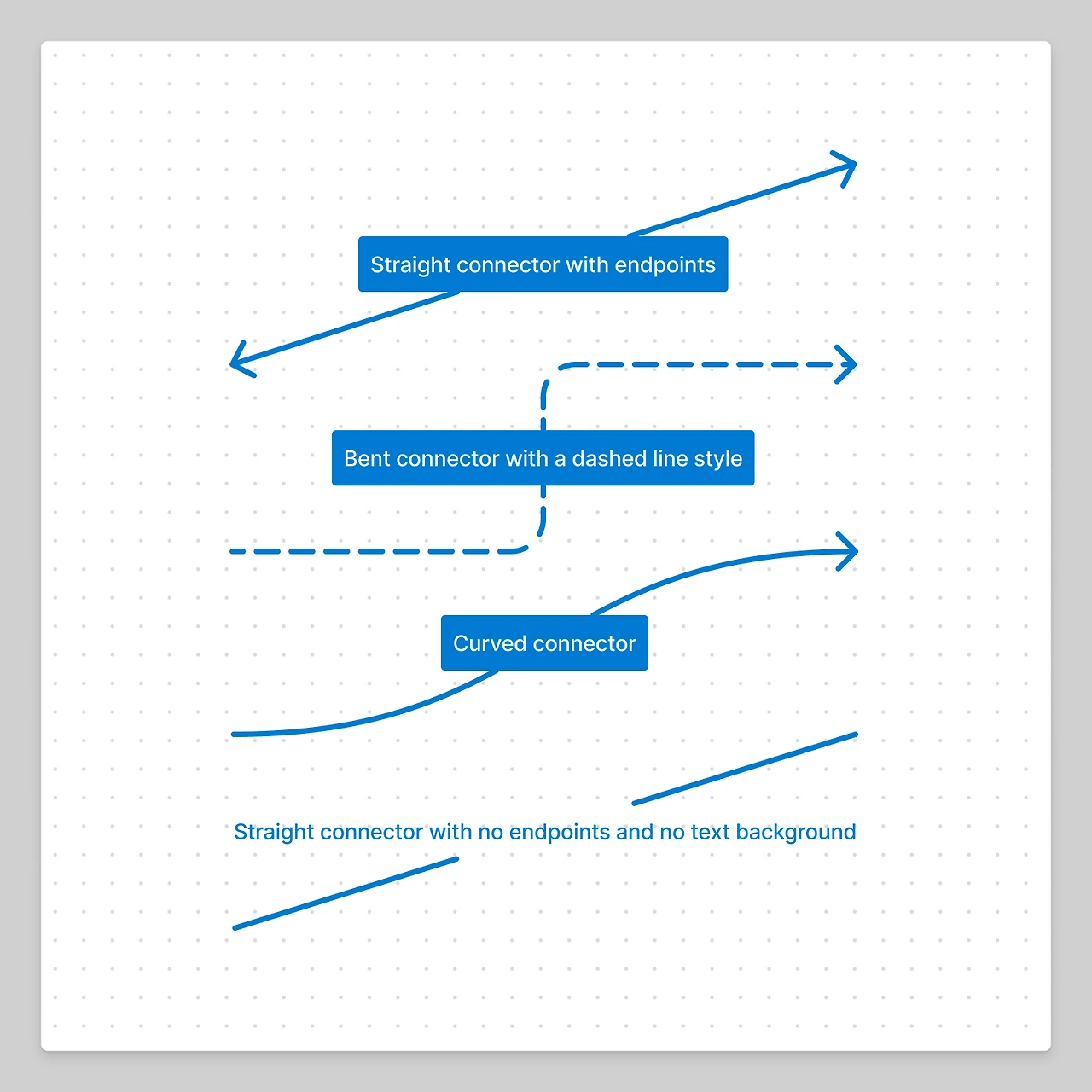

FigJam은 사용자의 특정 시각화 요구 사항을 충족시키기 위해 세 가지 유형의 커넥터를 제공하며, 각각 다른 방식으로 경로의 유연성을 제공합니다.
Straight (직선): 키보드 단축키 'L'을 통해 생성되며, 두 객체 사이에 가장 직접적인 경로를 생성합니다. 단순하고 명료한 단계별 흐름을 나타낼 때 적합합니다.
Bent (구부러진): 키보드 단축키 'X' 또는 '⇧ Shift L'로 생성됩니다. 이 커넥터는 경로 핸들을 드래그하여 재구성할 수 있으며, 특히 보드 위의 다른 객체 주위를 감싸서 간접적인 경로를 생성하는 데 유용합니다. 이는 순서도나 조직도처럼 깔끔한 90도 각도의 레이아웃을 유지하는 데 필수적입니다.
Curved (곡선): 부드러운 곡선 경로를 제공하며, 마인드맵이나 유기적인 연결 관계를 시각화할 때 경로의 유연성을 극대화합니다.
이러한 커넥터들은 사용자가 커넥터의 색상, 텍스트, 끝점, 선 두께 등을 사용자 정의할 수 있도록 하여 시각적 맞춤화도 지원합니다.
AI를 활용한 자동화된
다이어그램 생성 방법

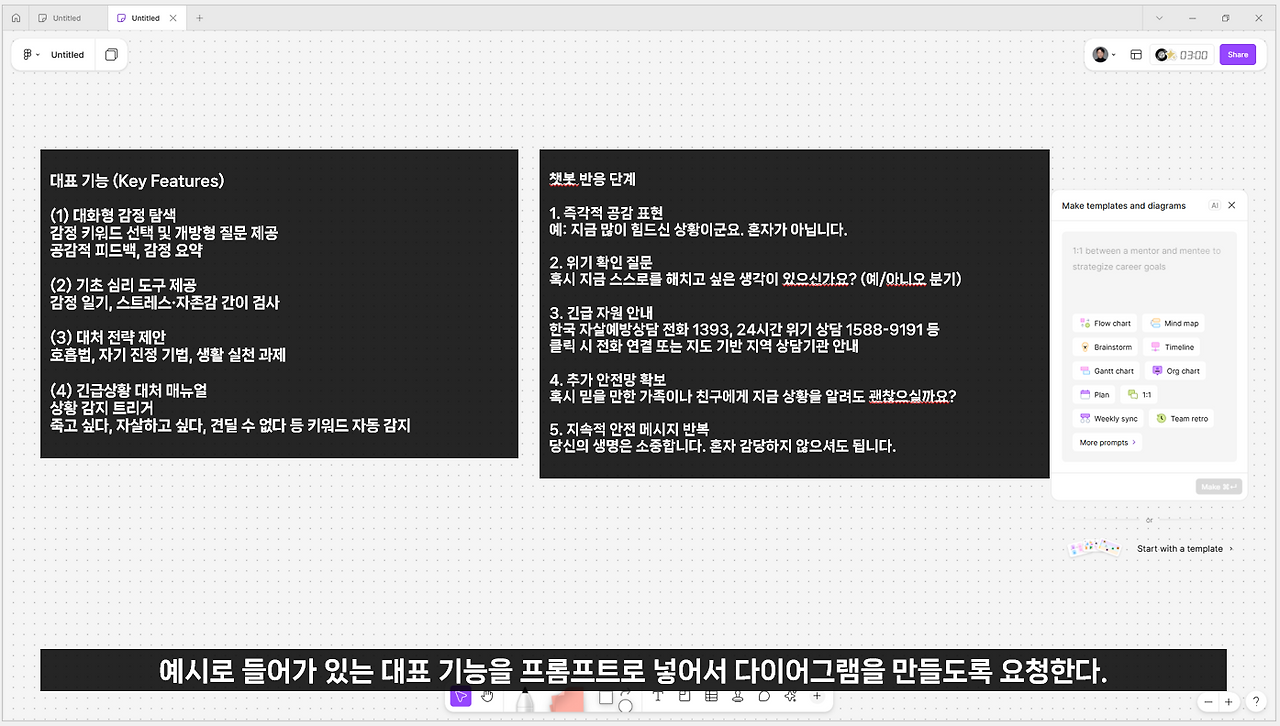

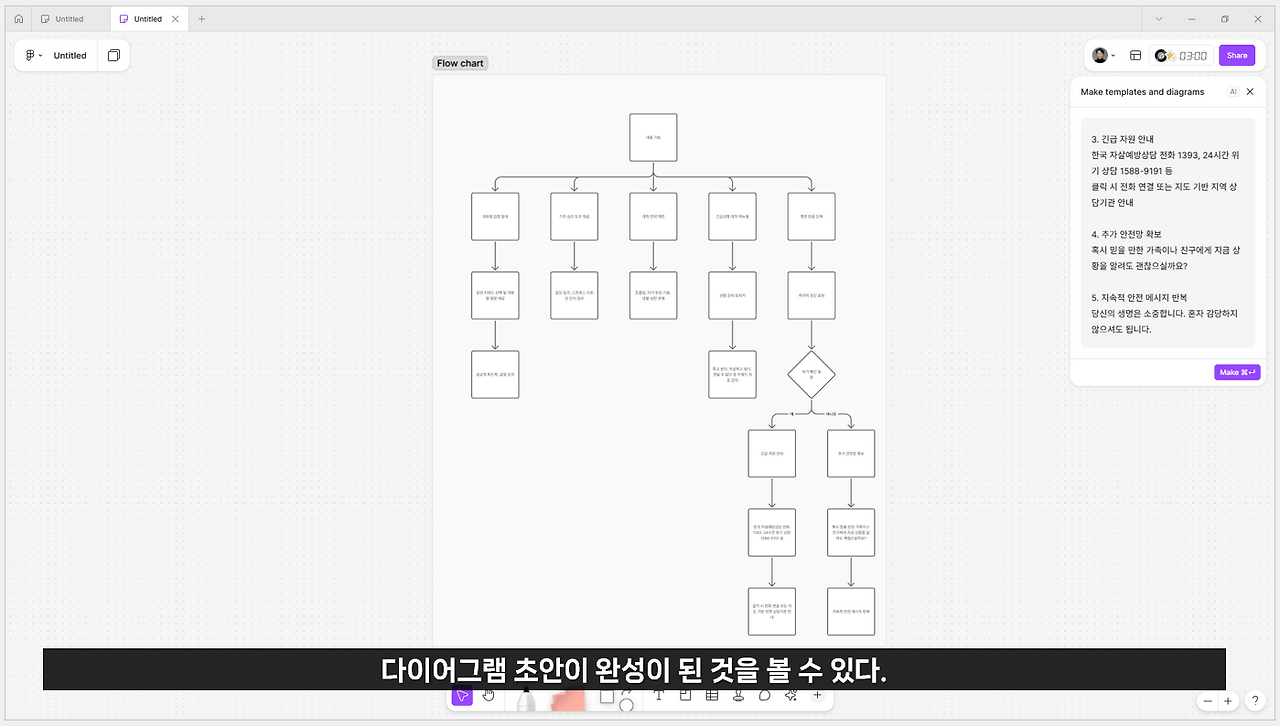

FigJam의 우측 입력 창에 보면 워크 플로우를 설명하는 기능 명세서를 입력할 수 있다. 기능 명세서를 입력하고 기능을 수행하기 위한 워크플로우를 다이어그램으로 생성해 달라고 요청하면 해당 다이어그램을 생성해준다. 이와 같은 방식을 통해서 빠르게 개념적인 논리를 시각화해서 문서화할 수 있다.
자동화 제작 속도 비교 분석
수동 vs. AI
다이어그램 자동화 전략을 수립하기 위해서는 세 가지 제작 방식의 상대적인 효율성을 명확히 이해해야 합니다. 각 방식은 다이어그램의 복잡도와 정형화 수준에 따라 최적의 성능을 발휘합니다.
수동 방식: (도형 선택, 드래그, 텍스트 입력, 선 연결, 객체 이동 시 선 수동 조정). 이 방식은 비정형적이거나 소규모의 아이데이션 단계에 적합하지만, 다이어그램의 복잡도가 증가할수록 제작 및 유지보수 시간이 비선형적으로 증가합니다.
AI 활용 방식: (빠른 생성으로 연결 자동화, 객체 이동 시 선 자동 유지). FigJam의 스마트 커넥터는 중소 규모의 다이어그램이나 비공식적인 협업 흐름에 최적의 유연성과 높은 속도를 제공합니다. 시각적 조작이 필요하지만, 연결 관리는 자동화됩니다.
다이어그램 자동화의 미래 전망

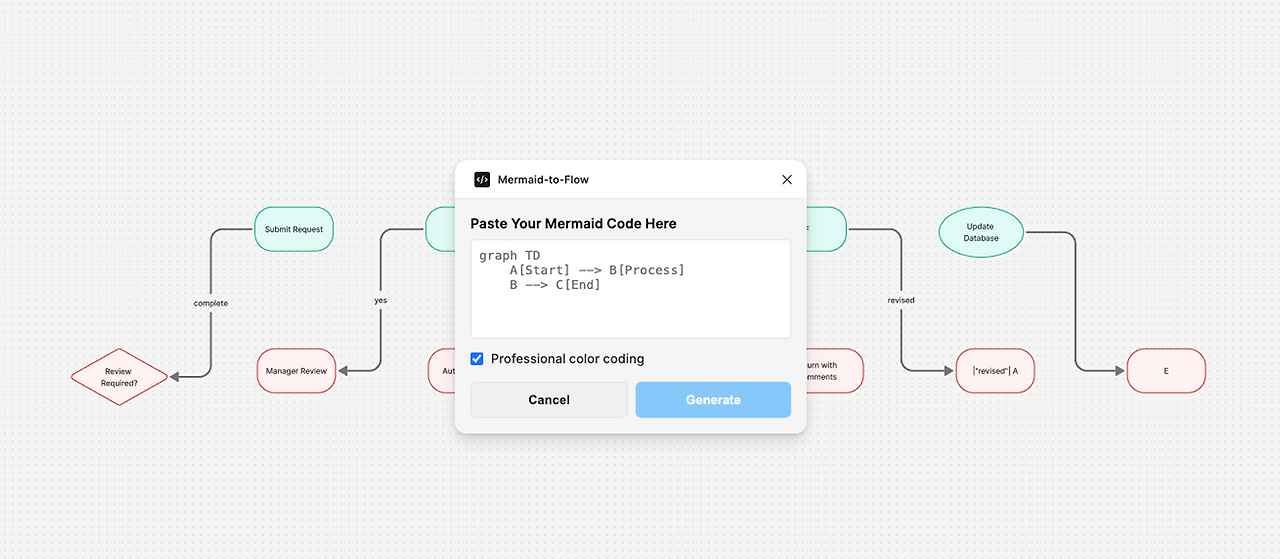

FigJam을 활용한 다이어그램 자동화 전략은 크게 두 가지 축, 즉 유연한 스마트 기능과 구조적 통제력을 갖춘 코드 기반 기능의 조화로운 통합을 통해 구현됩니다. 스마트 셰이프와 커넥터는 직관적인 아이데이션 환경에서 연결 관리의 자동화를 제공하는 반면, Mermaid 위젯은 대규모의 정형화된 문서화를 위한 논리 구조 정의와 버전 관리의 이점을 극대화합니다.
다이어그램 자동화 분야는 지속적으로 발전하고 있으며, 특히 인공지능(AI) 기술과의 연계는 다음 혁신을 주도할 것으로 예상됩니다. 이이러한 발전이 현실화될 경우, 전문가는 복잡한 시스템 요구 사항을 텍스트로 서술하는 것만으로 완성도 높은 다이어그램을 자동으로 획득할 수 있게 될 것입니다. FigJam은 이러한 코드 기반 자동화 도구(위젯)를 유연하게 통합하는 플랫폼으로서, 미래의 다이어그램 제작 워크플로우에서 핵심적인 위치를 차지할 것으로 전망됩니다.
