이런 차트도 엑셀에서 그릴 수 있나요?
구독자 질문_방사형 차트 형태 바꾸기
이번 포스팅은 제가 운영하고 있는 뉴스레터인 [그래프/피피티레터]로 들어온 질문과 그에 대한 답변으로 준비했습니다. 이렇게 온라인으로도 관심 가져 주시고 질문 남겨주시는 분들 덕에 제가 콘텐츠를 계속 만들 수 있는 것 같습니다. 항상 감사합니다.
엑셀 기본 그래프, 좀 더 바꿀 수 있는 방법은 없을까?
엑셀의 기본 차트만으로 데이터 시각화를 하면 좋겠습니다만, 기본형만으로는 아쉬운 경우들이 있습니다. 그래서 저뿐 아니라 많은 사람들이 차트의 형태를 바꾸는 시도를 하고 있죠.

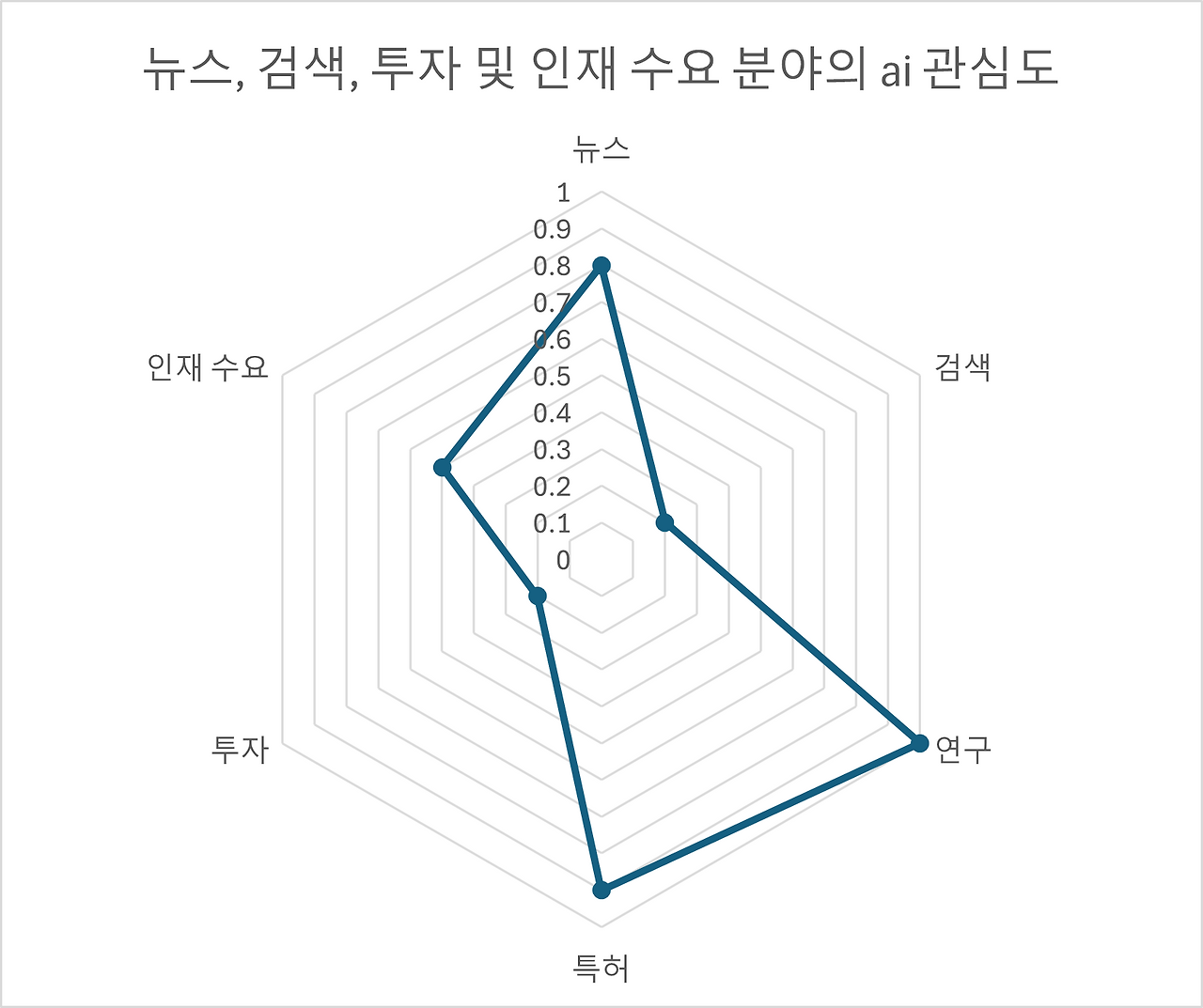

오늘의 질문은 방사형 차트에 대한 것이었습니다. 항목별 차이가 잘 보이긴 하지만 엑셀의 기본형 스타일로는 데이터의 차이가 과대하게 표현되는 경우가 있어서 아쉬움이 생기는 차트죠.
뉴스레터 구독자분의 질문과 보내주신 참고자료를 보고 찾아봤더니, 이런 차트를 엑셀에서 변형하는 방법이 있더군요. 수치별로 조각의 너비가 조금씩 바뀌는 원리로, 아래 사이트에서 원래의 작업방식을 찾을 수 있습니다.

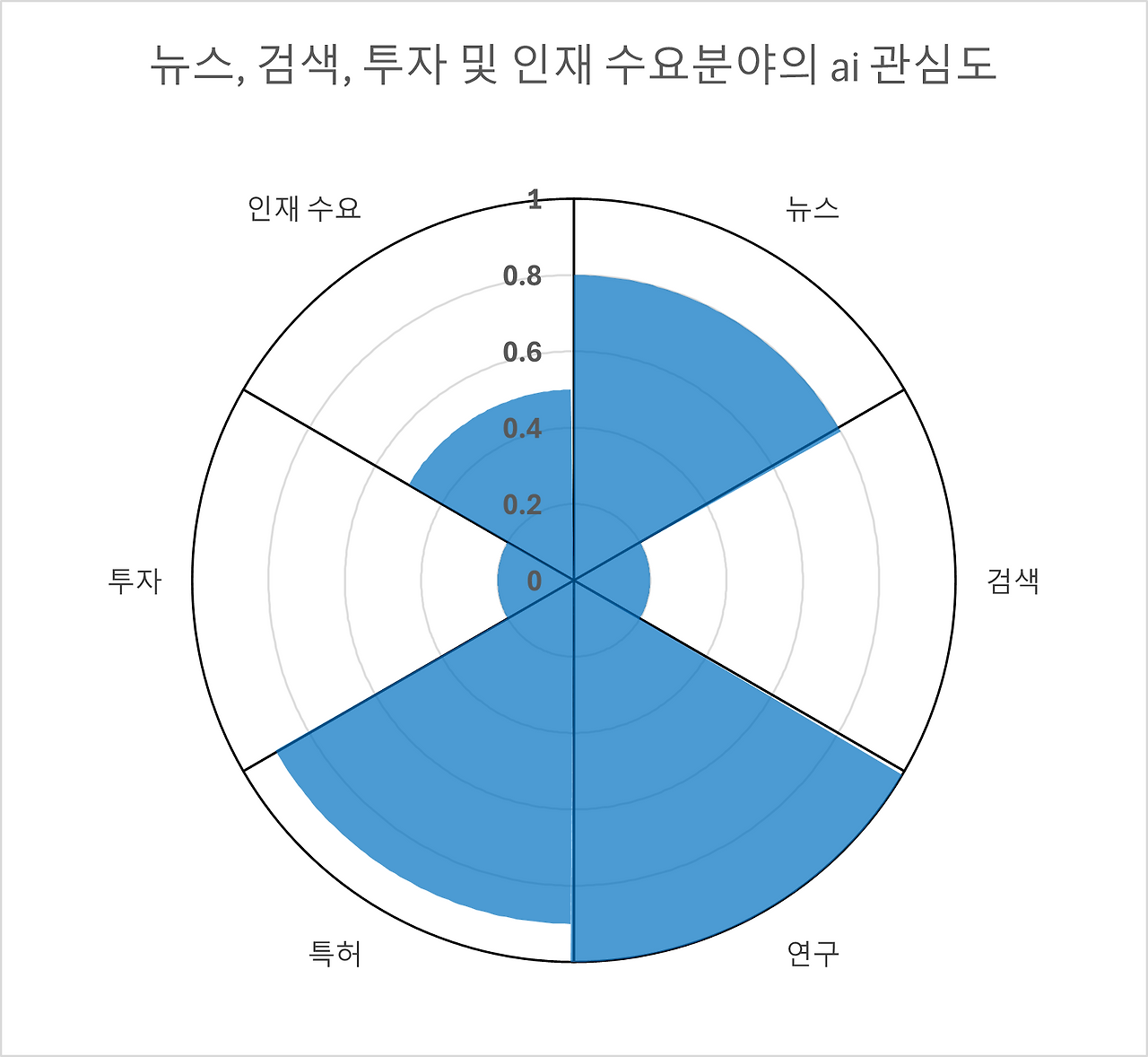

위의 내용을 참고해서 엑셀로 새로운 방사형 그래프를 수정해 보았습니다.
그래프를 그리기 위해서는 다음 단계의 데이터들이 필요했습니다.
작업 과정에서의 포인트는 다음과 같습니다.

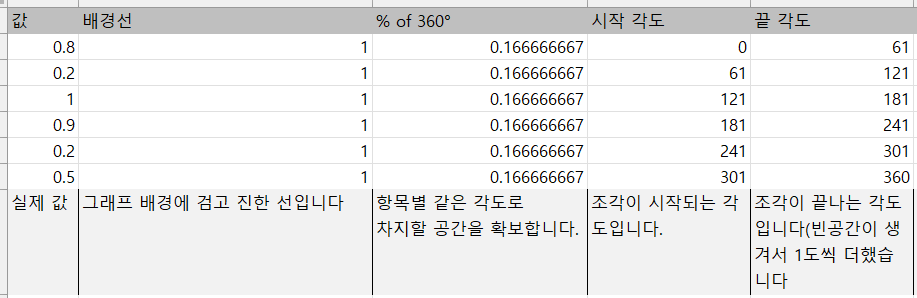

데이터 아래에 설명을 추가했습니다. 전체의 항목이 6개이므로 원 안에서는 약 16퍼센트 정도의 비율로 6개의 조각을 나눌 수 있습니다. 이것을 기준으로 항목들이 시작하는 지점(시작 각도)과 끝나는 지점(끝 각도)을 지정했습니다.

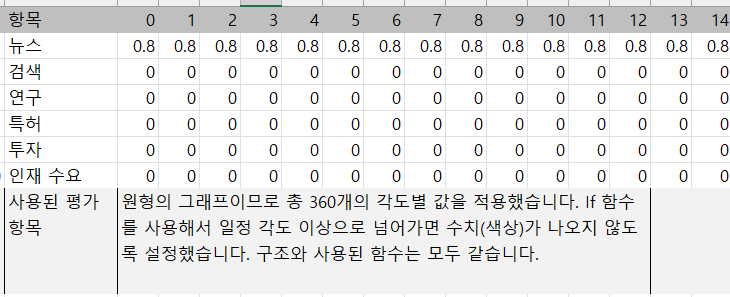

원은 360개의 각이 한 공간에 모여있는 특이한 형태를 가지고 있습니다. if 함수를 이용해서 일정 각도 이상이나 이하에서는 파란색의 그래프 조각이 적용되지 않도록(0이 되도록) 설정했습니다.(H2셀부터 ND7셀까지는 모두 같은 구조의 함수가 사용되었습니다)
데이터 시각화에는 정답이 없기 때문에 여러 가지 방법을 시도해 볼 수 있습니다.
같은 그래프 형식이라도 오피스 프로그램에서 제공하는 것만으로는 원하는 결과를 내기 어렵다면 이렇게 외부 사이트나 참고자료, 혹은 제게 질문하는 등으로 해결방법을 찾아보길 바랍니다.
그럼 도움이 됐길 바랍니다:)
*데이터/차트 참고
★원본의 데이터와 그래프를 엑셀 파일로 다운로드하고 싶다면 아래의 링크로 뉴스레터를 구독해 주세요. 답변에 사용된 그래프와 데이터 원본을 보내드립니다.
그럼 저는 다음에도 도움 되는 콘텐츠로 찾아오겠습니다.
항상 감사합니다.
김세나 드림
P.S 매주 정보를 시각화할 수 있는 탁월한 방법을 알려드리겠습니다.
