그래프 그리기(05.11~05.18)

책 떼기-데이터 시각화 교과서

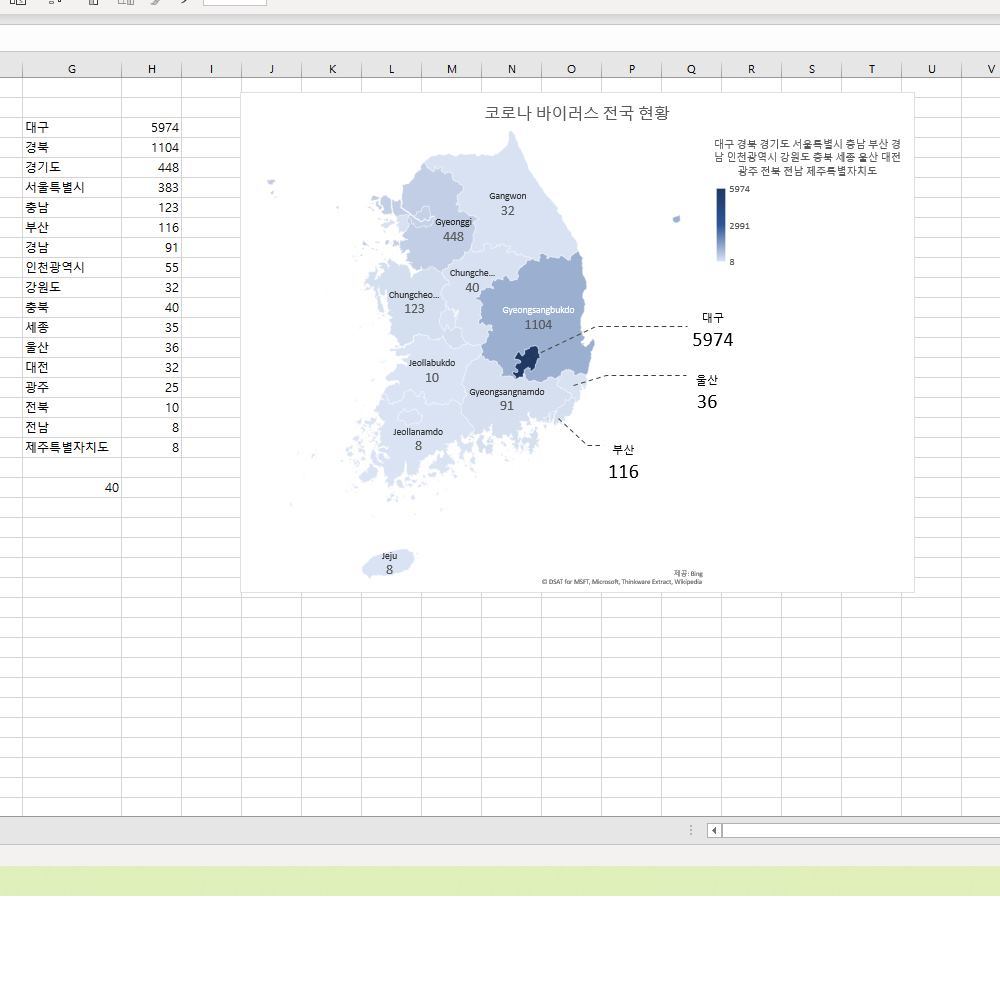

엑셀의 지도 지원으로 전국의 도 단위의 데이터는 입력 가능. 서울시 단위는 좀 더 찾아봐야 할 듯하다.

그나저나 경상북도는 인식을 못하고 경북을 인식하는 엑셀;;

단계구분도인데 내가 지정을 잘못하는 건지 단계 구분이 정확히 되어 보이지 않음.

Tool-엑셀 삽입/지도

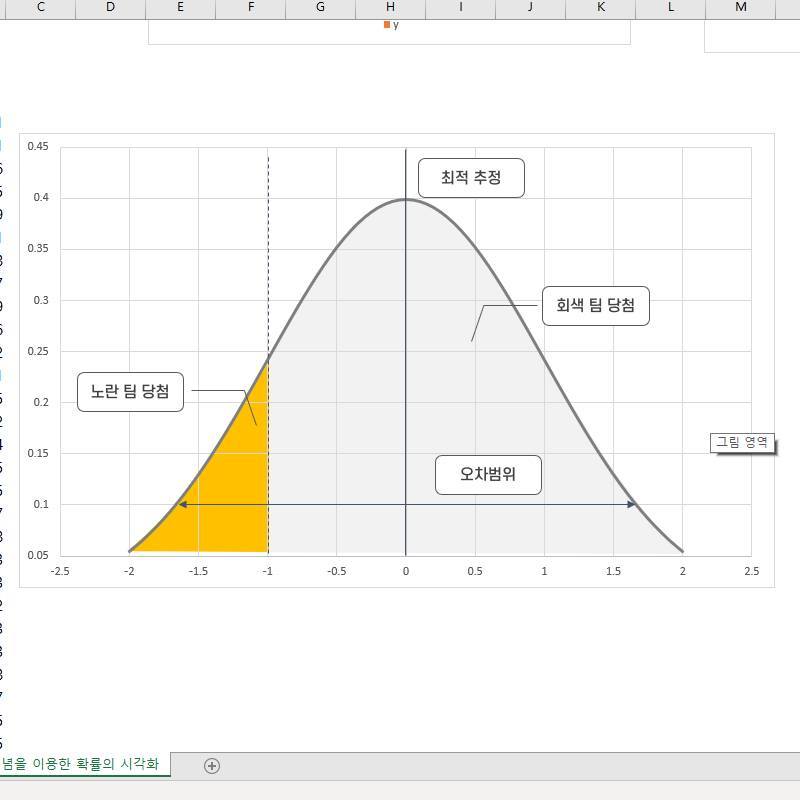

엑셀은 함수 입력이 가능한 그래프이므로 특정한 함수를 입력하여 원하는 형태의 그래프를 그릴 수 있다. 오늘은 함수를 이용해서 확률밀도함수 표현하기. 정규분포표 혹은 확률분포라고 하는데 선형태의 그래프에 도형으로 따로 배경도 넣어주었다.

참고 :
도구 엑셀로 푸는 통계-2. 정규분포 함수와 그래프

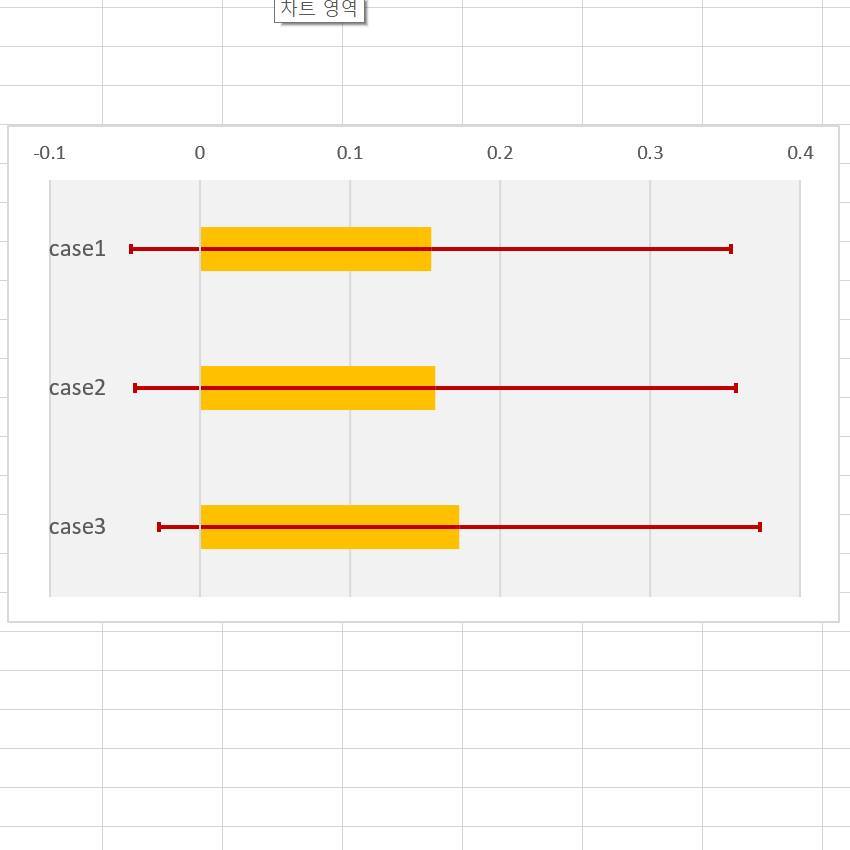

현재 보고 있는 챕터의 제목은 '점 추정의 불확실성 시각화'. 표준오차,신뢰구간, 표준 편차 등의 단어들이 정신없긴 한데 시각화 한 모습은 꽤 재미지다. 엑셀에서는 "오차막대"라는 추가 기능이 따로 있고 비율이나 값 등도 편집 가능하다.이미지는 임의의 값으로 넣다 보니 과해진 상태이긴 함. 책에선 지터링 그래프에 신뢰구간도 선으로 따로 표현하던데 엑셀에선 찾기가 어렵다.

Tool-엑셀, 오차막대

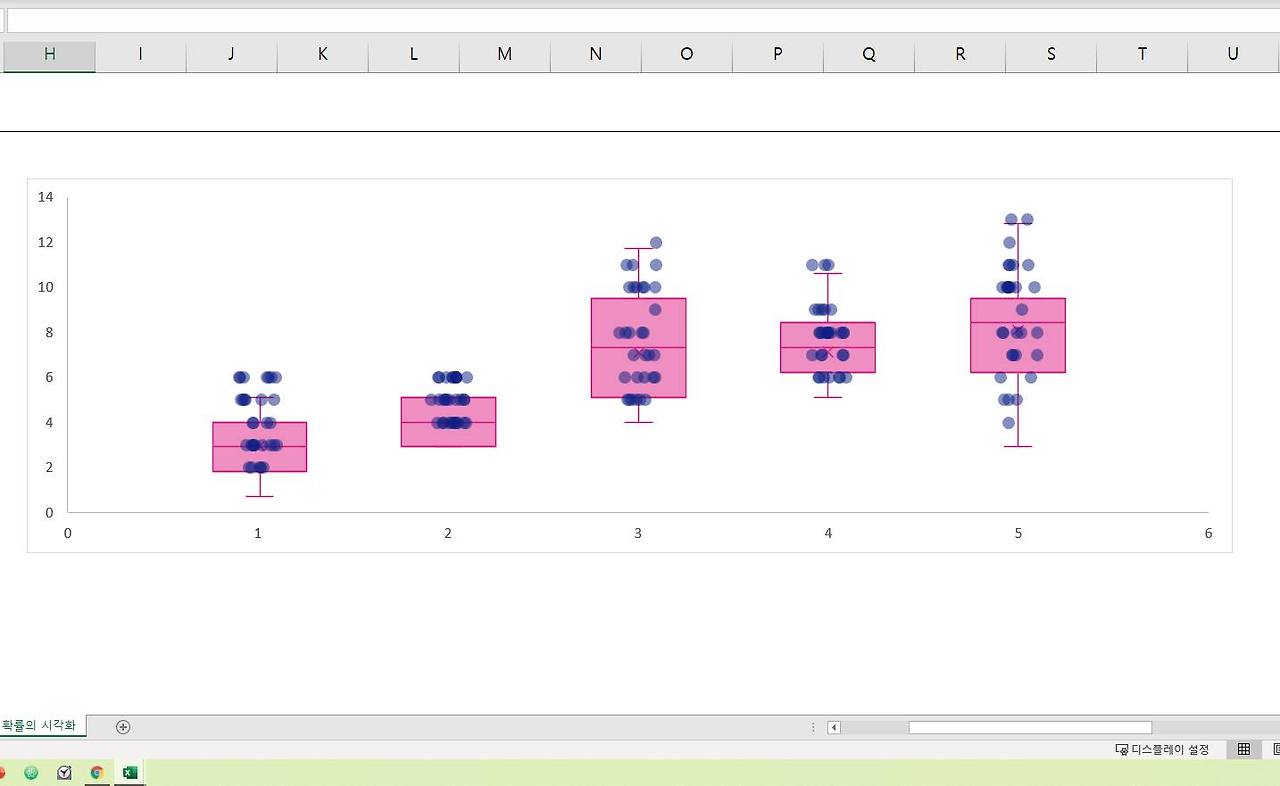

어제 스스로 줬던 미션인 그래프 겹쳐 그리기. 원래 의도는 어제 작업한 선으로 그린 신뢰구간도(엑셀에서 옵션 추가로 가능)를 점산도 그래프 위에 얹을 계획이었으나 처절히 실패. 상자수염 그래프로 바꿔서 완성했다. 이건 어떨 때 쓰이려나.

Tool-엑셀 상자수염 그래프, 점산도

엑셀로 그래프를 그리면서 느끼는 가장 큰 차이는 직접 도형이나 선을 써서 그렸던 파워포인트에서와는 달리(물론 파워포인트에서도 차트 기능은 사용했다.) 원하는 그래프를 그리기 위해 특정한 값들을 써서 선을 그리거나 면을 표현할 수 있다는 것이다. 오늘은 다른 자료에서 찾은 confidence band(신뢰대역) 그리기. 같은 방식으로 하면 단계별 표현도 가능.. 하려나?;; (고단한 길이 예상됨)

참고:
How to make shaded error bands in Excel

Tool-엑셀 꺾은선 그래프

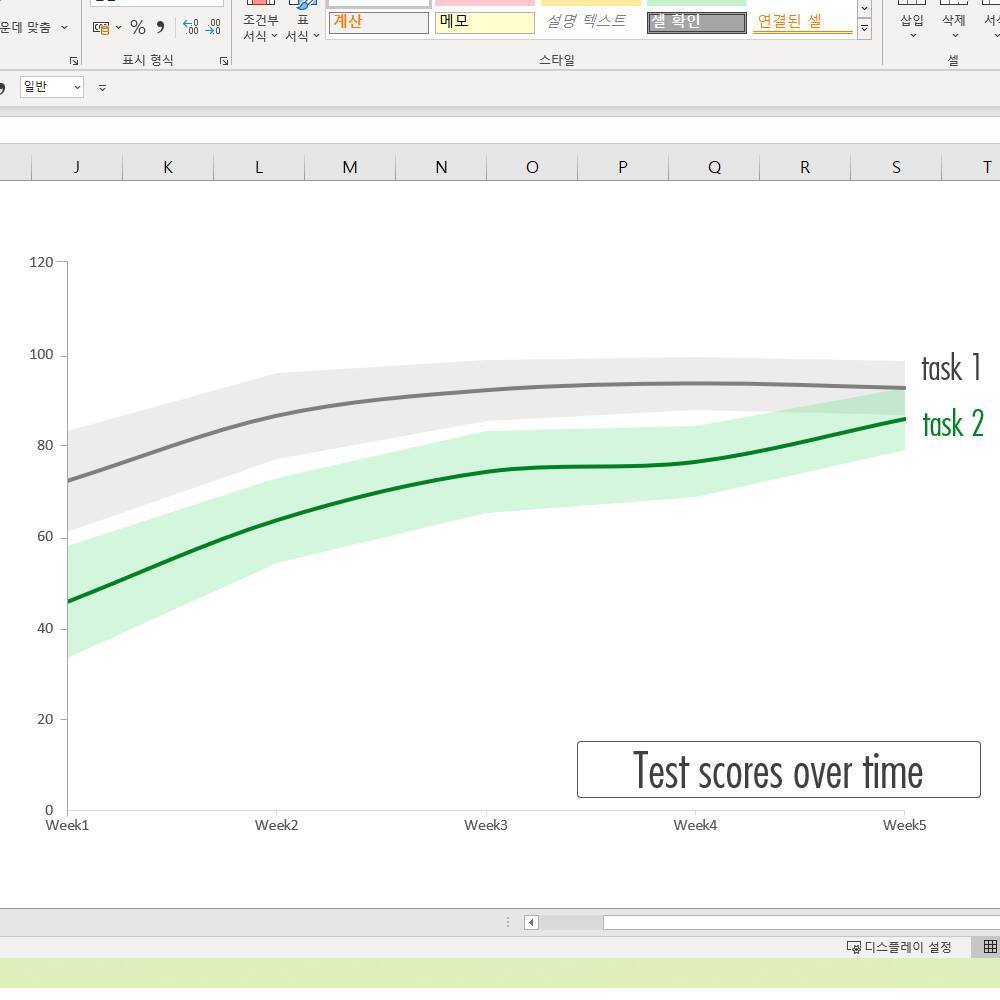

'단계별 신뢰대역'이라는 용어보다는 graded confidence band가 더 이해하기 쉬워보이는 건 왜일까;;

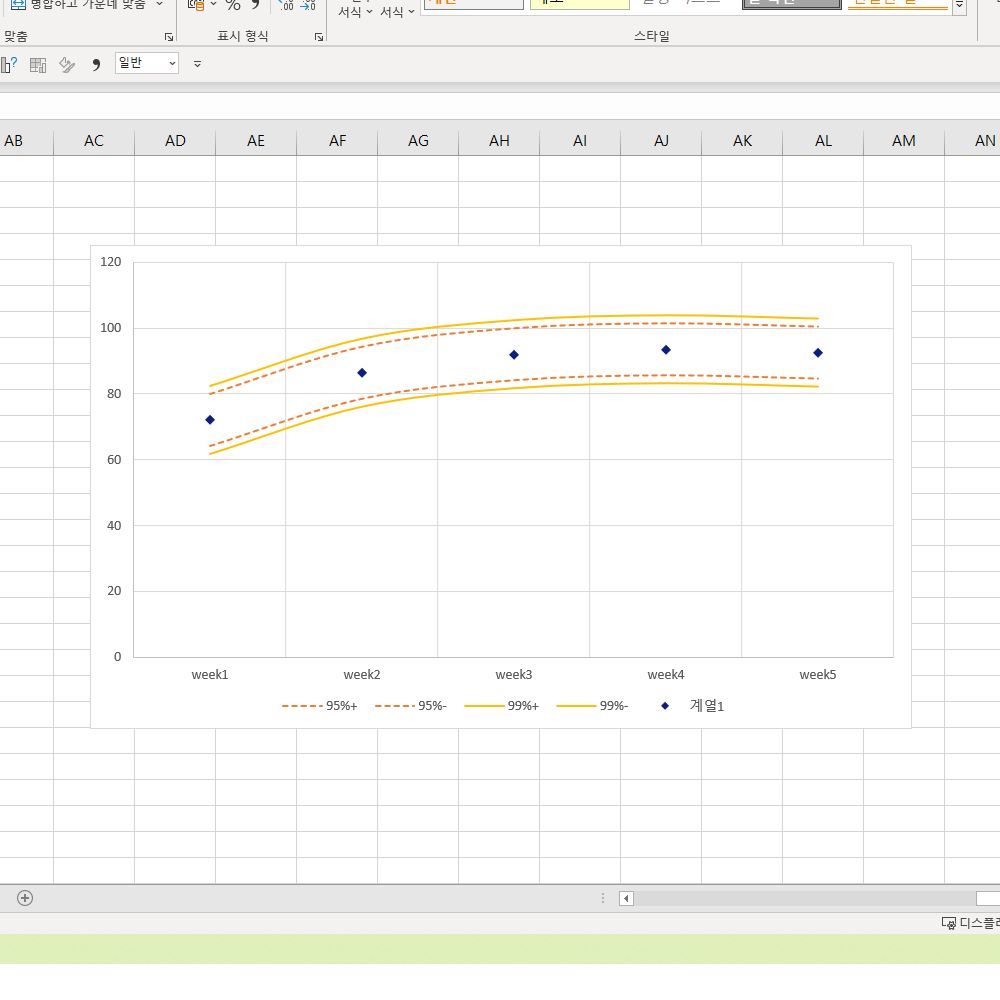

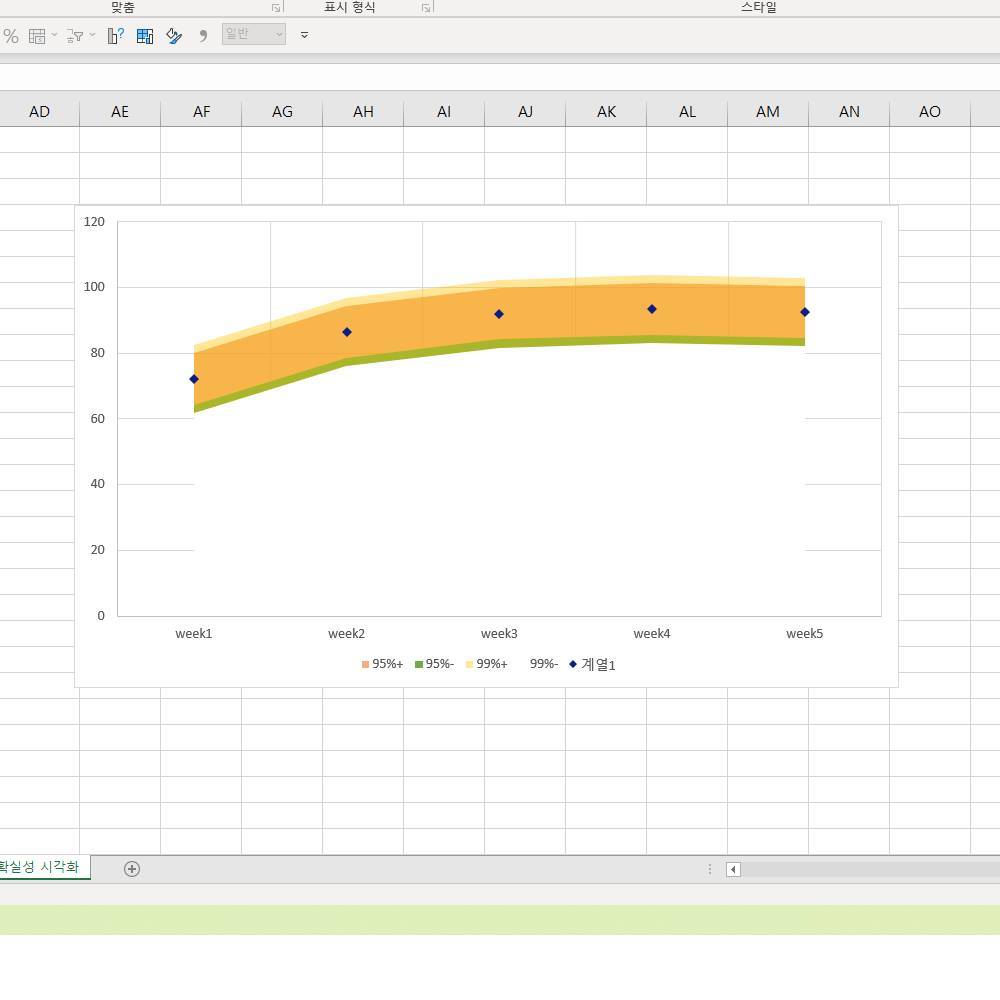

앞의 두 그래프는 원래값(산포도)에 각자 95%,99%대 신뢰구간을 더하고 빼서 그려본 그래프. 근데 band 만드는 방법은 꼭 신뢰구간을 넣어야 한다는 말이 없어서 계산값이 맞을 거란 보장은 없다.

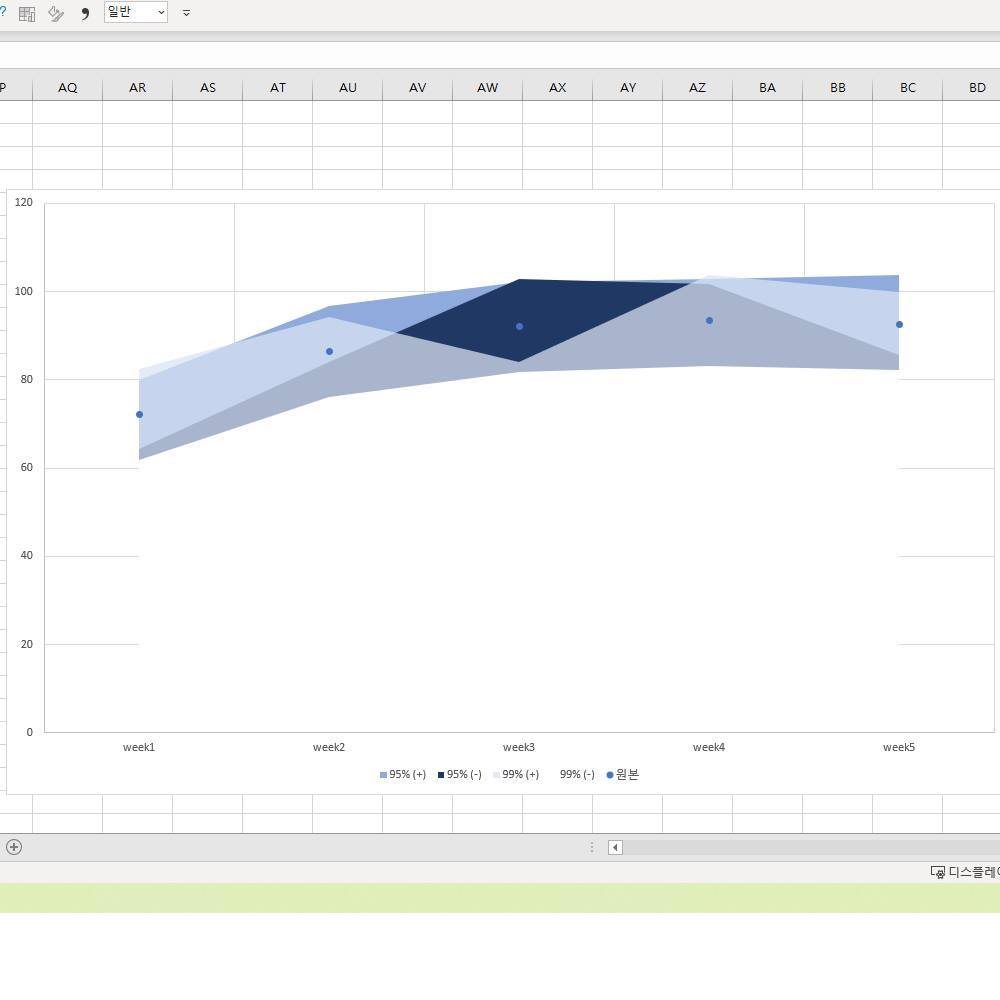

마지막은 얌전한 그래프가 마음에 안들어서 값을 아무기준없이 바꿔본 결과물. 한창 유행했던 폴리곤 스타일이라 실제 수치를 넣어서 바꿔보면 좀 더 임팩트 있는 디자인이 될 것 같다.
