2 나노 반도체가 가지고 올 변화
2 나노(2nm) 반도체의 시대가 열린다는 것은 단순히 스마트폰이 조금 더 빨라지는 것 이상의 의미를 갖는다.
2 나노 칩이 우리 일상에 완전히 스며들었을 때 벌어질 기술적 변화와 새로운 서비스를 상상해 보자.
1. 주머니 속의 천재 – 진짜 온디바이스 AI의 탄생
지금까지의 AI(ChatGPT 등)는 거대한 데이터센터의 도움을 받아야 했지만, 2 나노 칩은 그 연산 능력을 스마트폰 안에 통째로 집어넣는다.
실시간 홀로그램 통역사 : 이어폰만 끼면 상대방의 외국어가 내 모국어로 들리는 수준을 넘어, 스마트폰 위로 상대방의 3D 아바타가 나타나 표정과 몸짓까지 실시간으로 재현하며 대화하는 서비스가 가능해진다.
개인 맞춤형 디지털 비서 : 클라우드 연결 없이도 내 모든 일정, 습관, 건강 상태를 초단위로 분석한다.
오늘 컨디션이 안 좋으니 점심은 비타민이 풍부한 식당으로 예약했어라고 알아서 제안하는 자아를 가진 스마트폰이 등장한다.
2. 충전기 없는 일주일 – 전력 효율의 혁명
2 나노 공정의 핵심인 GAA(Gate-All-Around) 구조는 전력 누수를 기적적으로 막아준다.
한 번 충전으로 3일 쓰는 아이폰 : 이제 여행 갈 때 보조배터리를 챙기지 않아도 된다.
극강의 저전력 설계 덕분에 스마트폰 배터리 수명이 2배 이상 늘어난다.
상시 가동 스마트 글라스 : 무겁고 뜨거웠던 AR 글라스가 일반 안경처럼 가벼워진다.
하루 종일 쓰고 다녀도 발열이 없으며, 눈앞에 내비게이션이나 상대방의 SNS 프로필을 띄워주는 아이언맨의 자비스 같은 경험이 일상이 된다.
3. 새로운 제품군: 입는 컴퓨터와 자율주행 로봇
2 나노 칩은 크기는 작지만 성능은 슈퍼 컴퓨터급이다.
이는 기기의 형태를 완전히 바꾼다.
스마트 패치(Smart Patch) : 파스처럼 몸에 붙이는 아주 얇은 칩이 내 혈액 수치와 암세포 발생 여부를 실시간 감시한다.
가정용 버틀러(집사) 로봇 : 2 나노 기반의 강력한 NPU(신경망 처리장치)를 탑재한 소형 로봇들이 등장한다.
이들은 복잡한 명령 없이도 집안 구조를 스스로 학습하고, 아이와 놀아주거나 요리를 돕는 등 수준 높은 상호작용을 수행한다.
4. 상상 속의 서비스: 디지털 트윈 라이프
가상 피팅 & 시뮬레이션 : 옷을 사기 전, 2 나노 칩이 탑재된 카메라로 나를 비추면 내 몸과 똑같은 디지털 트윈이 생성된다.
단순히 옷을 입혀보는 것을 넘어, 그 옷을 입고 뛰었을 때의 땀 배출량이나 착용감까지 시뮬레이션 데이터로 확인하는 서비스가 나타날 수 있다.
요약해 보면 과거에는 우리가 기기를 조작했다면, 2 나노 시대에는 기기가 우리를 이해하고 먼저 움직이는 것이 가능해진다.
전력 소모는 획기적으로 줄고 지능은 비약적으로 높아지면서, 반도체는 이제 부품을 넘어 인공 신경망 그 자체가 될 것이다.
2 나노(2nm) 반도체는 단순한 기술 과시를 넘어 실제 양산 궤도에 진입하며 반도체 패권의 상징이 되었다.
TSMC를 중심으로 한 2 나노 생산량 현황과 2030년까지의 장기 전망을 알아보자.
1. 2 나노 반도체 생산량 현황 및 전망
TSMC는 2025년 말 시험 양산을 성공적으로 마치고, 2026년 현재 생산 라인을 풀가동 중이다.
TSMC의 2 나노 생산량은 26년 상반기 3.5만 장/월에서 하반기에는 10만~14만 장/월로 3배 이상 늘어날 전망이며 이는 단일 공정 중 역대 가장 빠른 증설 속도이다.
주요 생산 거점은 대만 신주, 가오슝을 시작으로 하반기에는 대만 자체 팹 확장 및 미국 애리조나까지 확장될 전망이며 애플, 엔비디아 물량에 집중된다.
현재 양산 가능 수율인 70%를 달성한 상태로 하반기에는 80%까지 향상될 것으로 기대되고 있다.
26년 생산 물량은 애플의 차세대 칩과 엔비디아의 AI 가속기 주문으로 인해 이미 100% 예약 완료(Sold Out)된 상태다.
2. 생산량 확대 및 시장 전망
반도체 시장은 AI 서버와 자율주행 수요가 폭발하며 2 나노 이하 초미세 공정이 전체 매출의 핵심이 될 것으로 보인다.
① 생산량 확대 로드맵
27년 ~ 28년 : TSMC의 2 나노 개량 공정(N2P, N2X)이 도입되며, 연간 생산 능력이 26년 대비 2배 이상 확대될 전망이다.

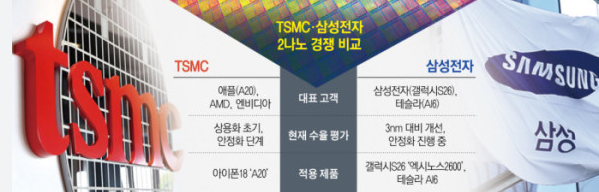

이때부터 삼성전자와 인텔의 2 나노 물량도 본격적으로 시장에 풀리며 공급처가 다변화될 것이다.
29년 ~ 30년 : 2 나노 공정이 메인스트림(주류) 공정으로 자리 잡는다.
TSMC는 이미 1.4 나노(A14) 양산을 2028년경 목표로 하고 있어, 2030년에는 2 나노가 현재의 5 나노처럼 가장 안정적이고 물량이 많은 공정이 될 것이다.
② 2030년 시장 규모 추산
글로벌 반도체 시장은 2030년경 1조 달러(약 1,300조 원) 시대를 열 것으로 보인다.
2 나노 이하 비중 : 2030년 전체 파운드리 매출 중 2 나노 공정이 차지하는 비중은 약 40~50%에 달할 것으로 예측된다.
3. 2 나노가 가져올 산업의 변화

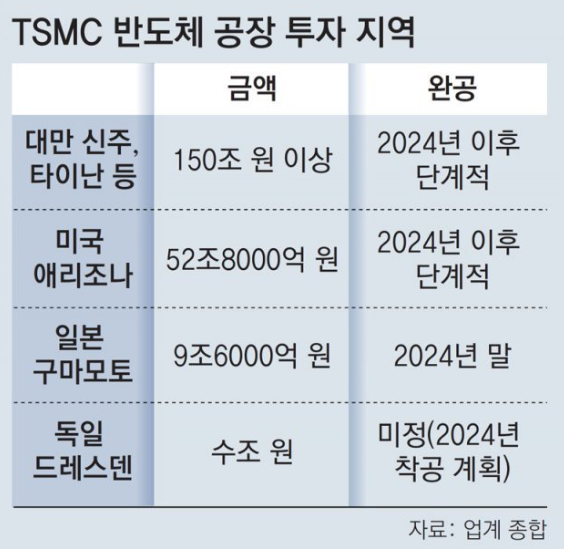

공급망의 지정학적 분산 : 2030년이 되면 대만뿐만 아니라 미국(애리조나), 일본(구마모토), 유럽(독일)등 글로벌 거점에서 2 나노급 첨단 칩이 동시다발적으로 생산된다.

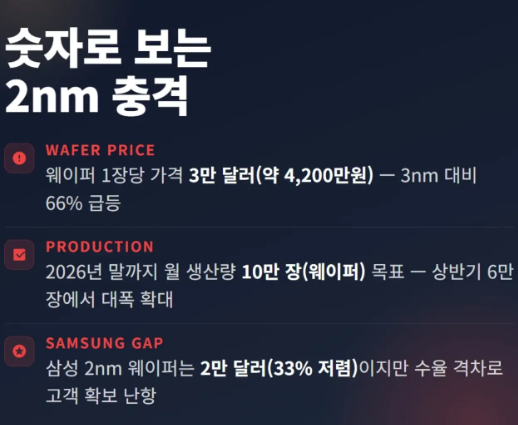

가격의 프리미엄화 : 2 나노 웨이퍼 한 장당 가격이 3만 달러를 상회함에 따라, 고가의 AI 칩과 프리미엄 스마트폰 위주로 초기 시장이 형성되다가 점차 자동차, 로봇 등 전 산업으로 확산될 것이다.
2030년의 생산량 확대는 단순한 성능 향상이 아니라, 전 세계 데이터센터의 전력 소모를 획기적으로 줄여 탄소 중립에 기여하는 방향으로 전개될 것이다.
2026년 하반기는 2 나노 칩이 세상에 쏟아져 나오는 빅뱅의 시기이며, 2030년은 이 기술이 인류의 모든 디지털 기기에 표준으로 자리 잡는 성숙기가 될 것이다.
