반도체 전공정과 후공정에 대해서 알아보자.

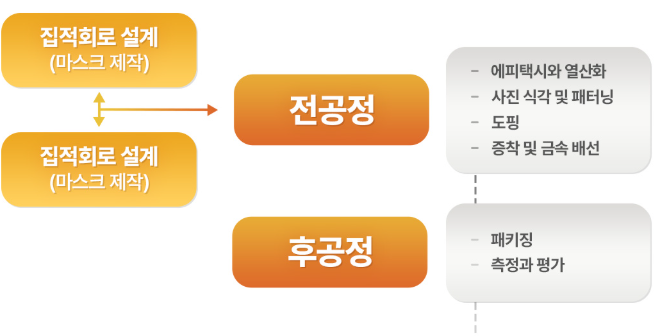

반도체 제조 공정은 크게 전공정(Front-end)과 후공정(Back-end)으로 나뉜다.

이를 쉽게 비유하자면, 전공정은 도화지에 아주 세밀한 그림을 그리는 과정이고, 후공정은 완성된 그림을 액자에 담고 배송 가능한 상태로 포장하는 과정이라고 할 수 있다.

1. 전공정 (Front-end Process)

전공정은 실리콘 웨이퍼 위에 반도체 회로를 직접 새기는 단계다.

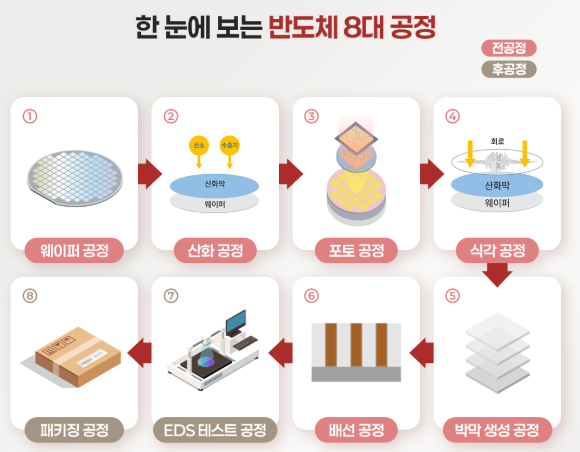

흔히 반도체 8대 공정 중 앞부분인 웨이퍼 제조부터 금속 배선 공정까지를 포함하며, 나노(nm) 단위의 초미세 작업이 이루어진다.

주요 목적 : 웨이퍼 위에 트랜지스터, 저항, 캐패시터 등 전자 소자를 형성함

웨이퍼 제조 : 반도체의 재료가 되는 둥근 판(웨이퍼)을 만듦

산화/증착 : 웨이퍼 표면에 보호막이나 회로 재료가 될 얇은 막을 입힘

포토(노광) : 빛을 이용해 설계된 회로 패턴을 웨이퍼에 그림

식각 : 불필요한 부분을 깎아내어 회로 모양을 완성함

이온주입 : 전기가 흐르도록 불순물을 넣음

특징으로는 공정 장비가 매우 고가이며, 클린룸의 청정도가 극도로 중요하다.

2. 후공정 (Back-end Process)

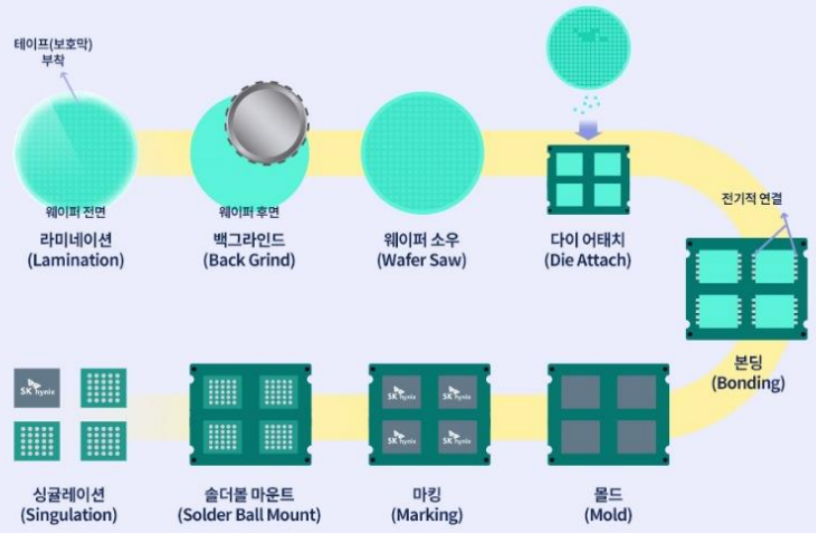

후공정은 회로 형성이 끝난 웨이퍼를 개별 칩으로 자르고, 외부와 전기가 통하게 연결한 뒤 보호막을 씌우는 단계다.

최근 AI 반도체 열풍과 함께 패키징기술이 중요해지면서 후공정의 가치가 급격히 상승했다.

주요 목적:칩을 외부 충격으로부터 보호하고, 메인보드와 신호를 주고받을 수 있게 함

웨이퍼 테스트(EDS) : 웨이퍼 상태에서 칩들이 제대로 작동하는지 검사함

다이싱(Dicing) : 웨이퍼를 낱개의 칩(Die) 단위로 자름

본딩(Bonding) : 잘라낸 칩을 기판에 고정하고 전기적으로 연결함

패키징/몰딩 : 화학 수지로 칩을 감싸 보호막을 만듦

파이널 테스트 : 최종 완제품의 성능과 신뢰성을 검사함

과거에는 단순 보조 공정으로 여겼으나, 현재는 CoWoS 같은 첨단 패키징을 통해 반도체 성능을 높이는 핵심 기술로 진화함

3. 전공정 vs 후공정 비교

전공정은 웨이퍼 전체에 대한 작업을 말하며 후공정은 개별 칩 단위의 공정을 말한다.

전공정이 핵심 기술은 미세 회로 구현이고 후공정의 핵심 기술은 연결 및 보호 (패키징과 테스트)다.

전공정의 주요 장비는 노광기 (EUV), 증착기, 식각기이며 후공정의 주요 장비는 다이서, 본딩 장비, 핸들러/테스터이다.

비유하자면 전공정은 도화지에 정밀한 설계도를 그리는 것을 말하며 후공정은 부품 조립 및 케이스를 씌우는 단계를 말한다.

최근에는 전공정에서 회로를 더 작게 만드는 기술이 한계에 다다르면서, 여러 개의 칩을 하나처럼 이어 붙이는 첨단 후공정 기술이 AI 반도체의 성능을 결정짓는 승부처가 되고 있다.

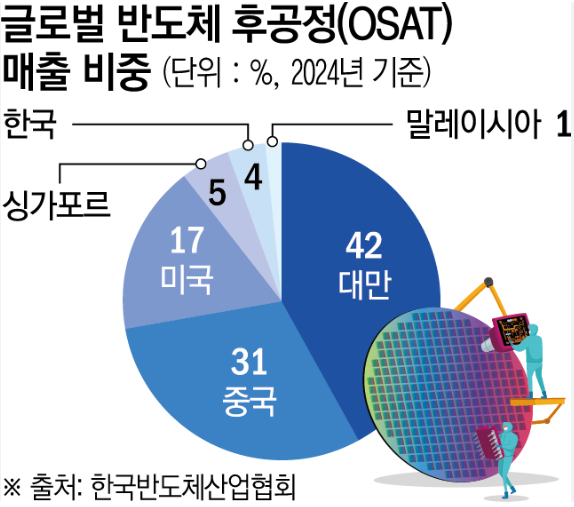

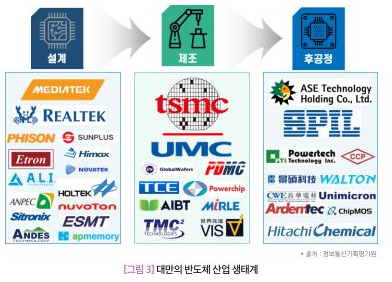

대만은 전 세계 반도체 공급망의 핵심 기지로, 전공정(파운드리)과 후공정(OSAT) 모두에서 압도적인 시장 점유율을 보유하고 있다.

현재 각 분야의 핵심 기업과 경제적 가치를 정리해 보자.

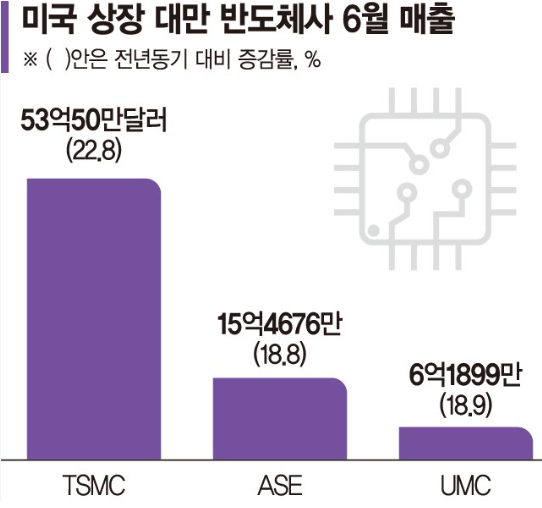

1. 대만 반도체 전공정(Front-end) 핵심 기업

전공정은 설계된 회로를 웨이퍼 위에 새기는 파운드리(Foundry)가 핵심이다.

TSMC (1위) : 설명이 필요 없는 세계 최대 파운드리다.

2026년 기준 2nm 및 3nm 초미세 공정을 사실상 독점하고 있으며, 애플, 엔비디아, AMD 등을 주요 고객사로 두고 있다.

UMC (2위) : 성숙 공정(Mature Process)의 강자다.

차량용 반도체, 전력 반도체(PMIC), OLED 구동칩 등 실생활에 꼭 필요한 칩들을 안정적으로 생산한다.

PSMC & VIS : 메모리 파운드리나 특수 공정(센서, 전력 관리 등)에 특화된 기업들로, 대만의 탄탄한 전공정 생태계를 뒷받침한다.

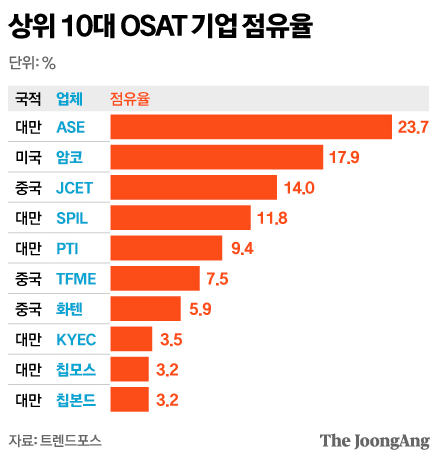

2. 대만 반도체 후공정(Back-end) 핵심 기업

후공정은 완성된 칩을 자르고 연결하고 테스트하는 OSAT(외주 반도체 패키징·테스트) 기업들이 주도한다.

ASE Technology (1위) : 세계 1위 OSAT 기업이다.

TSMC의 넘치는 패키징 물량을 받아 처리하며, 특히 자회사인 SPIL(실리콘웨어)과 함께 첨단 패키징(SiP, Fan-out 등) 분야에서 독보적이다.

PTI (Powertech) : 메모리 반도체(DRAM, NAND) 패키징과 테스트에 특화되어 있으며, 한국의 삼성·SK하이닉스와도 밀접한 관계를 맺고 있다.

KYEC : 세계 최대의 독립 테스트 전문 기업으로, 엔비디아 등 고사양 칩의 최종 검사를 담당하는 핵심 기지다.

3. 전공정 vs 후공정의 부가가치 비중

과거에는 전공정이 압도적이었으나, AI 반도체 시대로 넘어오며 후공정의 몸값이 급격히 상승했다.

전공정의 부가가치 비중이 약 75%~80% 수준이며 후공정은 20~25% 수준이다.

전공정은 미세화(2nm~3nm)를 위한 극자외선 노광 장비 등 천문학적인 설비 투자 비용이 발생하며 칩의 기본 성능을 결정한다.

후공정은 과거 5~10% 수준에서 2배 이상 급증했다. 특히 CoWoS 같은 첨단 패키징 없이는 AI 칩 완성이 불가능해졌기 때문이다.

왜 후공정 비중이 커졌을까?

이제 전공정에서 회로를 더 좁게 그리는 것만으로는 성능 향상이 어렵고 비용도 너무 많이 든다.

대신 여러 칩을 얼마나 잘 쌓고 이어 붙이느냐(후공정)가 AI 반도체의 실질적인 성능(대역폭, 전력 효율)을 좌우하게 되면서, 후공정이 단순한 마무리가 아닌 제2의 제조로 인정받고 있기 때문이다.
