TSMC의 COUPE 패키징을 알아보자.

실리콘 포토닉스와 TSMC의 COUPE 사이의 관계를 명확히 정리해 보면, 실리콘 포토닉스가 기술의 이름(장르)이라면, COUPE는 그 기술을 실현하는 TSMC만의 전용 장비이자 방식(브랜드)이다.

즉, 실리콘 포토닉스가 상위 개념입니다.

1. 실리콘 포토닉스와 TSCM의 COUPE

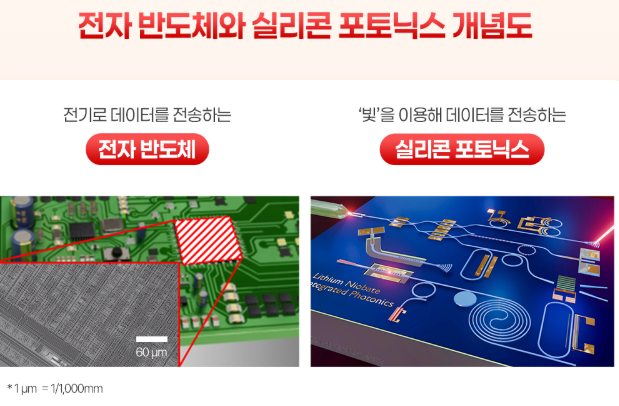

실리콘 포토닉스 (상위 개념) : 반도체 칩에서 전기 대신 빛을 사용하자는 기술의 대분류다.

인텔, 삼성, 글로벌파운드리 등 모든 반도체 기업이 이 기술을 연구하고 있다.

TSMC COUPE (하위 개념) : 실리콘 포토닉스 기술을 실제 제품으로 만들기 위해 TSMC가 독자적으로 개발한 광전 통합 플랫폼의 이름이다.

정식 명칭은 Compact Universal Photonic Engine(콤팩트 유니버설 포토닉 엔진)이다.

2. TSMC COUPE란 무엇인가?

COUPE는 쉽게 말해 전기 칩과 빛 칩을 가장 완벽하게 합치는 기술이다.

2026년 현재 이 분야에서 가장 앞선 기술로 평가받는 이유는 다음과 같다.

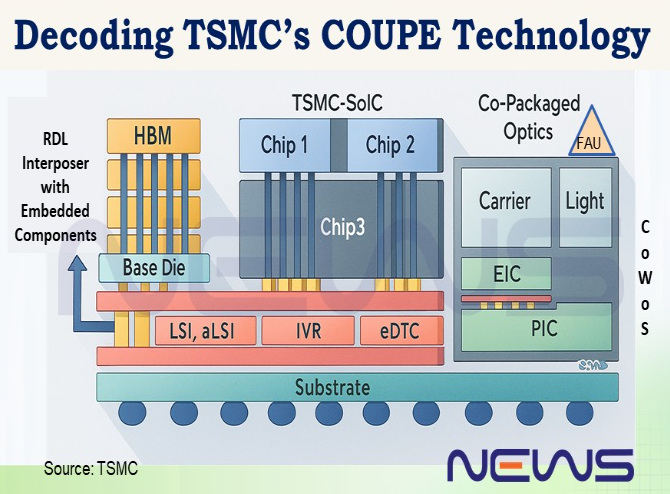

① 3D 적층 (SoIC-X 기술)

기본적인 실리콘 포토닉스는 전기 칩 옆에 빛 칩을 나란히 놓는다.

하지만 COUPE는 TSMC의 3D 패키징 기술을 사용해 전기 칩(EIC)을 빛 칩(PIC) 바로 위에 수직으로 쌓아 올린다.

장점 : 이동 경로가 짧아져 신호 손실이 거의 없고, 공간을 매우 적게 차지한다.

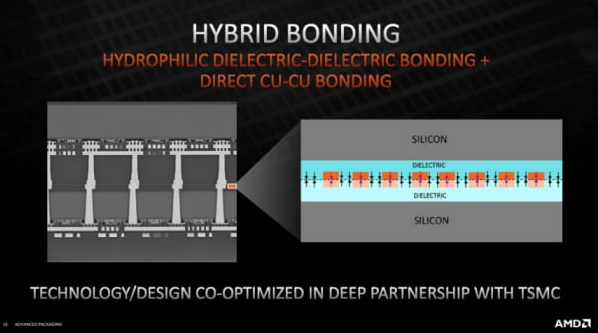

② 하이브리드 본딩 (솔더볼 없는 연결)

기존에는 납땜(솔더볼)으로 칩을 연결했지만, COUPE는 구리와 구리를 직접 맞붙이는 하이브리드 본딩을 사용한다.

연결 부위의 저항을 획기적으로 낮춰, 데이터를 보낼 때 에너지를 기존 대비 2배 이상 아낄 수 있다.

③ 보편적 사용 (Universal)

이름에 Universal이 들어간 것처럼, 특정 칩에만 쓰이는 게 아니다.

엔비디아의 GPU, 구글의 TPU, 혹은 대형 네트워크 스위치 등 어떤 칩에도 합체할 수 있도록 설계되었다.

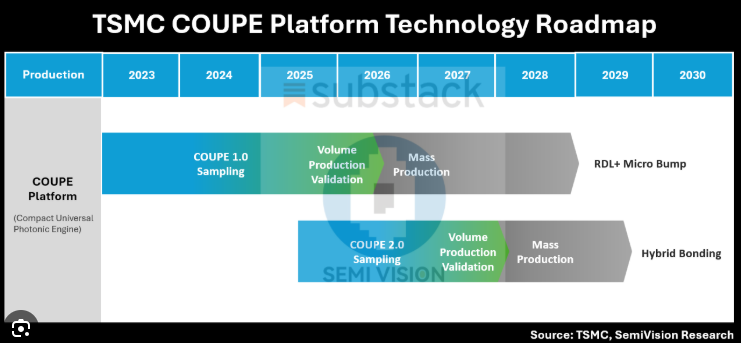

3. COUPE 상용화 로드맵 (2026년 현재)

1세대 (2025~2026) : 1.6 Tbps(초당 1.6 테라비트) 속도를 내는 플러그형 광모듈 형태로 상용화가 시작되었다.

2세대 (2026 하반기~2027) : 칩과 광엔진을 하나로 묶는 CoWoS 패키징에 통합된다.

이때부터 엔비디아의 차세대 칩인 루빈(Rubin)등에 본격적으로 적용될 예정이다.

성능 목표 : 데이터 전송 시 발생하는 지연 시간을 거의 제로(0)에 가깝게 줄이고, 전력 소모를 극단적으로 낮추는 것이 목표다.

요약해 보면 실리콘 포토닉스가 전기차라는 자동차의 종류라면, TSMC COUPE는 테슬라의 모델 S나 현대의 아이오닉 같은 TSMC표 전용 모델이라고 이해하면 된다.

결국 TSMC는 이 COUPE라는 강력한 무기를 통해, 설계는 빅테크(엔비디아, 애플 등)가 하더라도 최종적으로 빛의 속도로 작동하게 만드는 것은 우리 패키징 기술이다라는 독점적 지위를 더욱 굳히고 있다.

TSMC의 COUPE(Compact Universal Photonic Engine) 기술은 단순한 연구 단계를 넘어 상용화의 임계점에 도달했다.

이 기술은 반도체 패키징의 패러다임을 전기에서 빛으로 바꾸는 핵심 동력으로 평가받고 있다.

기술 로드맵과 실현 가능성에 따른 부가가치 변화에 대해서도 알아보자.

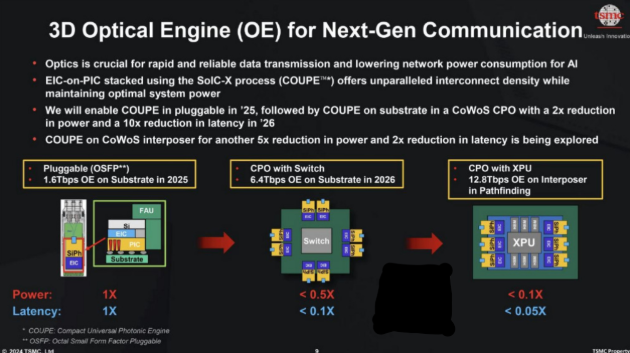

1. COUPE 기술 로드맵 및 실현 가능성

TSMC는 2026년을 실리콘 포토닉스 상용화의 원년으로 삼고 있으며, 기술적 실현 가능성은 이미 양산 검증 단계에 진입하여 매우 높다.

1세대 (2025~2026) : 1.6 Tbps속도를 지원하는 플러그형(Pluggable) 광 모듈 형태로 양산이 시작된다.

주로 데이터센터 내부의 스위치 장비에 적용된다.

2세대 (2026 하반기~2027) : CoWoS패키징 내부에 광 엔진을 직접 통합하는 CPO(Co-Packaged Optics) 방식이 도입된다.

이때부터 엔비디아의 루빈(Rubin) 같은 초거대 AI 칩에 직접 탑재될 예정이다.

3세대 (2027~2028) : 전송 속도를 12.8 Tbps까지 끌어올리고, 광학 연결 부위를 프로세서(CPU/GPU)와 더욱 밀착시켜 전력 효율을 극대화한다.

기술 실현 가능성이 높은 이유에 대해서도 알아보자.

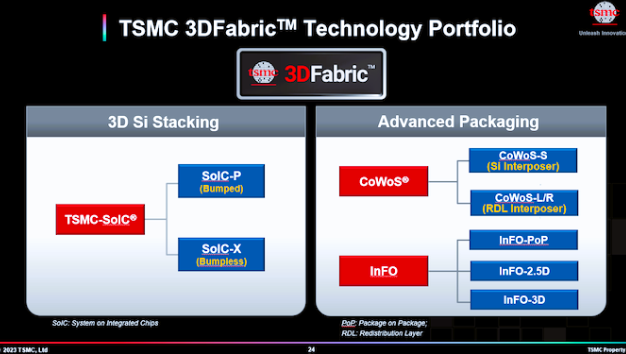

TSMC는 자사의 독보적인 SoIC-X(3D 적층)및 하이브리드 본딩기술을 COUPE에 그대로 이식했다.

범프(Bump) 없이 칩을 직접 붙여 저항을 획기적으로 낮췄기 때문에, 타사 대비 압도적인 전력 효율과 신호 전달 능력을 이미 실증해 낸 상태다.

2. 후공정의 부가가치 변화

COUPE는 후공정(Back-end)의 위상을 단순 포장에서 성능의 결정자로 격상시켰다.

부가가치 비중 상승:과거 후공정은 전체 반도체 가치의 약 10% 내외였으나, COUPE와 같은 첨단 패키징이 도입되면서 그 비중이 25~30%까지 상승할 것으로 전망된다.

수익 모델의 변화 : 이제 고객사는 칩 제조 비용뿐만 아니라, 빛의 속도를 구현해 주는 광학 패키징 프리미엄을 TSMC에 지불해야 한다.

이는 TSMC가 단순 파운드리를 넘어 시스템 통합 공급자로서 더 높은 마진을 챙길 수 있게 한다.

3. TSMC의 투자 규모 (2026년 기준)

TSMC는 COUPE를 포함한 첨단 패키징 분야를 미래 먹거리로 점찍고 천문학적인 자금을 쏟아붓고 있다.

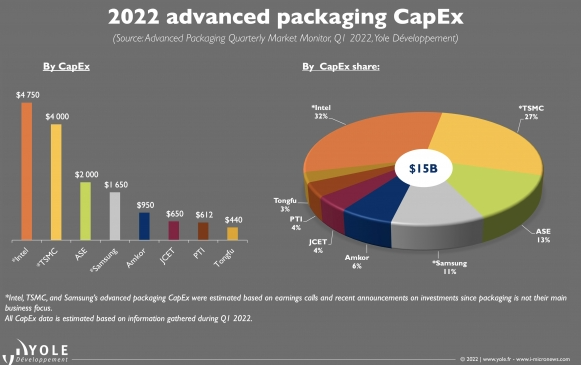

2022년 당시의 Capex 참조

2026년 설비 투자(CAPEX) : 약 520억~560억 달러(약 70조~75조 원)를 책정했다.

패키징 집중 투자 : 이 중 약 10~20%(최대 110억 달러, 약 15조 원)가 첨단 패키징, 테스트, 실리콘 포토닉스 라인 증설에 배정되었다.

글로벌 거점 : 대만 가오슝의 신규 팹과 미국 애리조나 공장에 COUPE 및 CoWoS 생산 능력을 확충하여 전 세계 빅테크들의 수요에 대응하고 있다.

요약해 보면 26년 하반기 1.6T 광 엔진 양산이 확정되었고 핵심 기술은 3D SoIC + 하이브리드 본딩 (빛과 전기의 수직 합체)이다.

후공정 단가 상승 및 독점적 이익 구조심화에 따른 경제적 효과를 기대하고 있다.
