ASML EUV 장비가 가져다 줄 반도체의 미래
현재 2026년 4월 기준, ASML의 기술력은 반도체 초미세 공정의 한계를 매년 경신하고 있다.
이론적인 해상도와 ASML이 공식적으로 제시하는 로드맵(2030년대 중반까지)을 바탕으로 상세히 설명해 보자.
1. 현재 기술 수준: Low-NA에서 High-NA로의 전환
현재 업계는 기존 Low-NA(0.33) 장비의 한계를 극복하기 위해 High-NA(0.55) 장비를 도입하는 과도기에 있다.
Low-NA EUV (0.33 NA) : 이론적으로 단일 노광(Single Patterning) 시 약 13nm정도의 해상도(CD)를 가진다.
이를 통해 현재 3nm 공정까지 성공적으로 안착시켰으며, 멀티 패터닝을 통해 2nm 공정 일부에도 적용된다.
High-NA EUV (0.55 NA) : 최근 인텔(Intel)이 18A(1.8nm) 공정을 위해 가장 먼저 도입했으며, 삼성과 TSMC도 2nm 이하 공정을 위해 확보 중이다.
이론적 해상도는 약 8nm수준으로, 복잡한 공정 없이 2nm 및 1.4nm(A14) 공정을 단일 노광으로 구현할 수 있게 해준다.
2. ASML의 로드맵: 옹스트롬(Å) 시대를 향하여

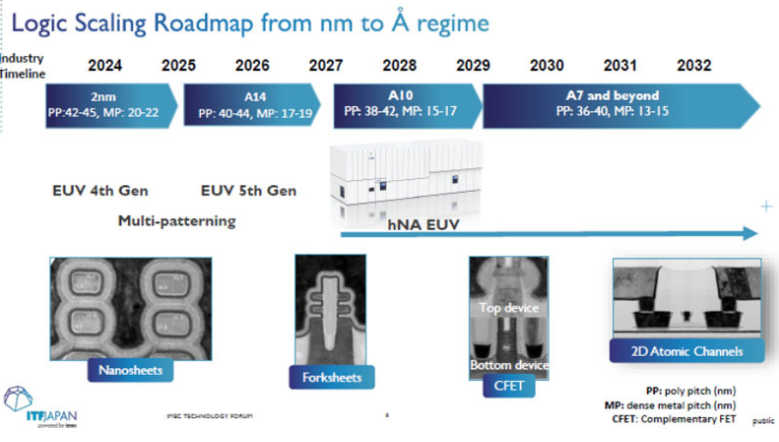

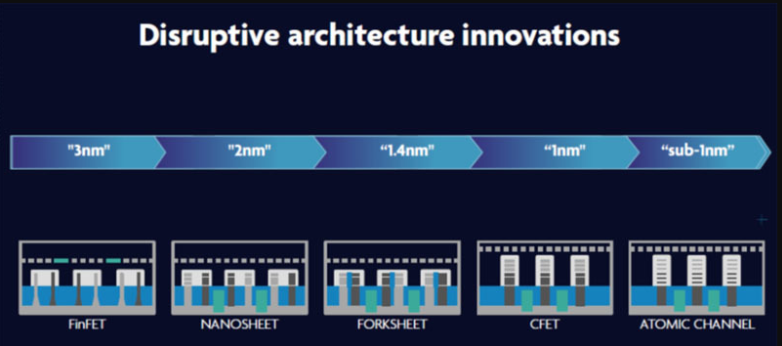

ASML은 향후 10년 이상의 로드맵을 확정해 두었으며, 이는 단순히 장비 성능뿐만 아니라 트랜지스터 구조의 변화(GAA → Forksheet → CFET)와 맞물려 있다.
① 2026년 ~ 2028년: 1.4nm(A14) 및 1nm(A10) 시대

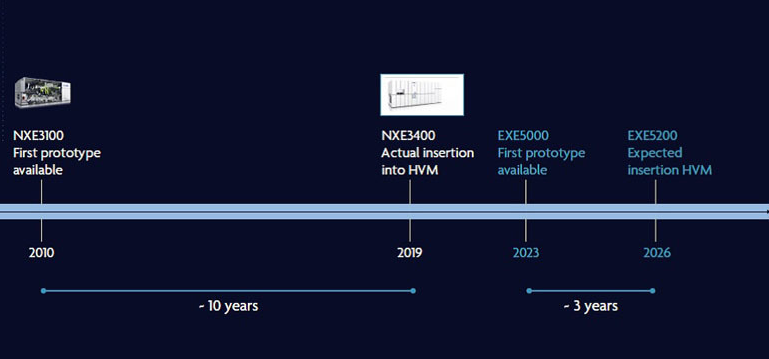

핵심 장비 : High-NA EUV (EXE:5000 및 EXE:5200 시리즈)
High-NA 장비의 광원 출력을 현재 600W에서 1000W 이상으로 높여 생산성(Throughput)을 시간당 220장에서 330장 수준으로 끌어올릴 계획이다.
이를 통해 1nm 공정의 양산 경제성을 확보할 것으로 예상된다.
② 2030년 ~ 2032년: 0.7nm(A7) 및 Hyper-NA의 등장
핵심 장비 : Hyper-NA EUV (연구 단계)
ASML은 2030년경 NA(개구수)를 0.75 이상으로 높인 Hyper-NA장비 도입을 검토 중이다.
이 장비는 이론적으로 0.7nm(7 옹스트롬) 이하의 초미세 패턴을 그릴 수 있는 능력을 갖추게 된다.
③ 2035년 전후: 0.2nm(A2)까지의 비전
IMEC(유럽반도체연구소)과 ASML의 장기 로드맵에 따르면, 2030년대 중반에는 A5(0.5nm)를 넘어 A2(0.2nm) 수준까지 공정을 미세화하는 것이 목표다.
이 단계에서는 장비뿐만 아니라 원자층 단위의 소재 제어 기술이 필수적이다.
3. 노드별 지원 장비 로드맵
2026년은 2 나노 공정 노드를 지원하고 있고 주요 적용 장비는 High-NA 도입기로 GAA 구조를 본격화하고 있다.
2027년~2028년은 1.4 나노 노드를 지원하고 있고 High-NA 성숙기이며 1000W 고출력 광원을 적용하고 있다.
2030년~2032년은 1.0 나노~0.7 나노가 가능할 것으로 보이며 Hyper-NA가 등장할 것으로 예상되며 CFET 트랜지스터 구조가 도입될 전망이다.
2035년 이후에는 0.5 나노 ~ 0.2 나노가 가능할 것으로 보이며 차세대 EUV 기술로 원자층 채널 및 3D 적층을 고도화할 예정이다.
한계점은 기술보다 경제성의 문제로 ASML의 장비는 이론적으로 1nm 미만까지 지원 가능하도록 설계되고 있지만, 문제는 비용이다.
장비 가격 : High-NA는 대당 약 5,000억 원, 미래의 Hyper-NA는 1조 원(7억 달러 이상)에 육박할 것으로 보인다.
전력 소모 : 장비 한 대가 소모하는 전력량이 엄청나기 때문에, 칩 제조 단가를 낮추는 것이 기술 개발보다 더 큰 숙제가 될 것이다.
결론적으로 ASML의 로드맵은 2030년 0.7nm, 2035년 0.2nm까지의 물리적 경로를 확보해 둔 상태다.
현재 인텔과 삼성, TSMC가 이 비싼 장비를 누가 먼저, 얼마나 효율적으로 운용하느냐가 향후 10년의 반도체 패권을 결정할 것이다.
그럼 인류가 0.2 나노미터 공정의 경제성을 극복하고 상용화에 성공한다면 어떤 변화가 발생할까?
단순히 빠른 컴퓨터의 수준을 넘어 물질과 정보의 경계가 무너지는 시대가 열림을 의미한다.
0.2nm는 원자 몇 개 수준의 크기로, 실리콘 원자 하나의 지름(약 0.23nm)과 맞먹는 극한의 영역이다.
1. 충전기라는 단어가 국어사전에서 사라진다.
현재 스마트폰 전력 소모의 상당 부분은 칩 내부의 저항과 열 발생 때문이다.
0.2nm 공정과 새로운 소재(2차원 소재 등)가 결합하면 전력 효율이 지금보다 수천 배 이상 좋아진다.
실생활 : 스마트폰을 한 번 구매하면 교체할 때까지 단 한 번도 충전하지 않는 시대가 온다.
주변의 미세한 빛이나 진동, 체온만으로도 충분히 구동되는 자가발전 기기가 표준이 된다.
상상 : 엄마, 옛날 사람들은 벽에 달린 구멍(콘센트)에 선을 꽂아서 전기를 먹였다는데 정말이야?라는 아이의 질문을 받게 될지도 모른다.
2. 스마트폰이 사라지고 디지털 먼지가 된다.
칩이 원자 수준으로 작아지면, 굳이 커다란 사각형 기기 안에 가둘 필요가 없다.
실생활 : 안경테, 옷깃, 심지어 콘택트렌즈나 피부에 붙이는 투명 스티커 한 장에 슈퍼컴퓨터급 성능이 담긴다.
상상 : 눈을 한 번 깜빡이는 것만으로 내 눈앞에 8K 화질의 가상 모니터 10개가 뜬다.
모든 사물에 0.2nm 칩이 먼지처럼 도포되어, 거실 테이블이 갑자기 터치스크린으로 변하고 벽지가 내 기분을 읽어 음악을 틀어주는 진정한 유비쿼터스가 완성된다.
3. 내 몸속의 나노 주치의 상주
0.2nm 칩은 혈관을 타고 흐르는 나노 로봇의 두뇌가 되기에 충분히 작고 강력하다.
실생활 : 아침에 물 한 잔을 마시면 그 안에 든 수만 개의 나노 칩이 내 몸 구석구석을 스캔한다.
암세포가 단 하나라도 생기면 그 즉시 발견해 제거하고, 혈관 벽의 콜레스테롤을 청소한다.
상상 : 오늘 컨디션이 98.7%이다.
오후 3시에 가벼운 두통이 예상되니 미리 영양분을 공급합니다라는 알림을 뇌로 직접 전달받는다.
인류의 평균 수명이 120세를 훌쩍 넘기는 무병장수의 시대가 현실화된다.
4. 진정한 실시간 동시통역과 AI 비서
현재의 AI는 클라우드 서버의 도움을 받아야 하지만, 0.2nm 시대의 AI는 기기 자체(On-Device)에서 인간의 뇌보다 빠르게 사고한다.
실생활 : 전 세계 어떤 언어를 사용하는 사람과 만나도, 0.1초의 지연도 없이 상대방의 목소리가 내 모국어로 들린다.
단순 번역을 넘어 상대의 감정과 뉘앙스까지 완벽하게 캐치한다.
상상 : 당신이 소개팅에 나갔을 때, 귀에 걸린 초소형 칩이 상대방의 눈동자 떨림과 심박수를 분석해 지금 이 주제는 지루해 보인다.
고양이 이야기를 꺼내보세요라고 조언해 주는 연애 코치 AI가 일상이 된다.
5. 데이터 센터가 손바닥 위로
지금은 축구장 몇 개 크기의 데이터 센터가 필요한 연산량이 손바닥만 한 기기 하나에서 처리된다.
실생활 : 기상청의 슈퍼컴퓨터 성능을 개인이 소유하게 된다.
내가 여행 갈 지역의 국지성 호우를 1분 단위로 정확히 예측하거나, 복잡한 물리 시뮬레이션을 내 스마트폰(혹은 그 대체 기기)에서 돌려 나만의 가상 세계(메타버스)를 창조할 수 있다.
요약하면 0.2nm 공정의 완성은 기기의 성능 향상을 넘어 기기라는 존재 자체가 배경으로 사라지는 기술의 투명화를 가져올 것이다.
기술은 모든 곳에 존재하지만, 아무 곳에도 보이지 않는 상태. 인류는 도구의 제약에서 벗어나 오직 상상력만으로 세상을 통제하는 마법 같은 일상을 살게 될 것이다.
