TSMC의 CoWoS 패키징의 경제적 해자
TSMC의 CoWoS는 현대 AI 반도체 전쟁에서 TSMC를 대체 불가능한 존재로 만든 핵심 병기이다.
1. CoWoS 공정의 성능 향상과 장점

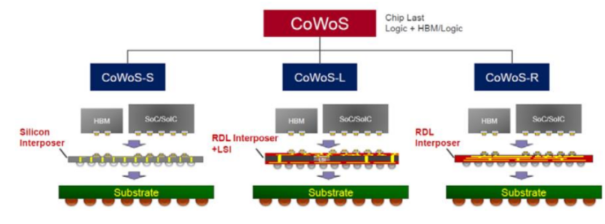

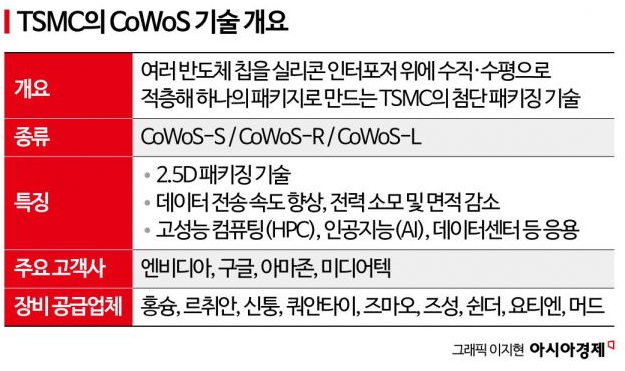

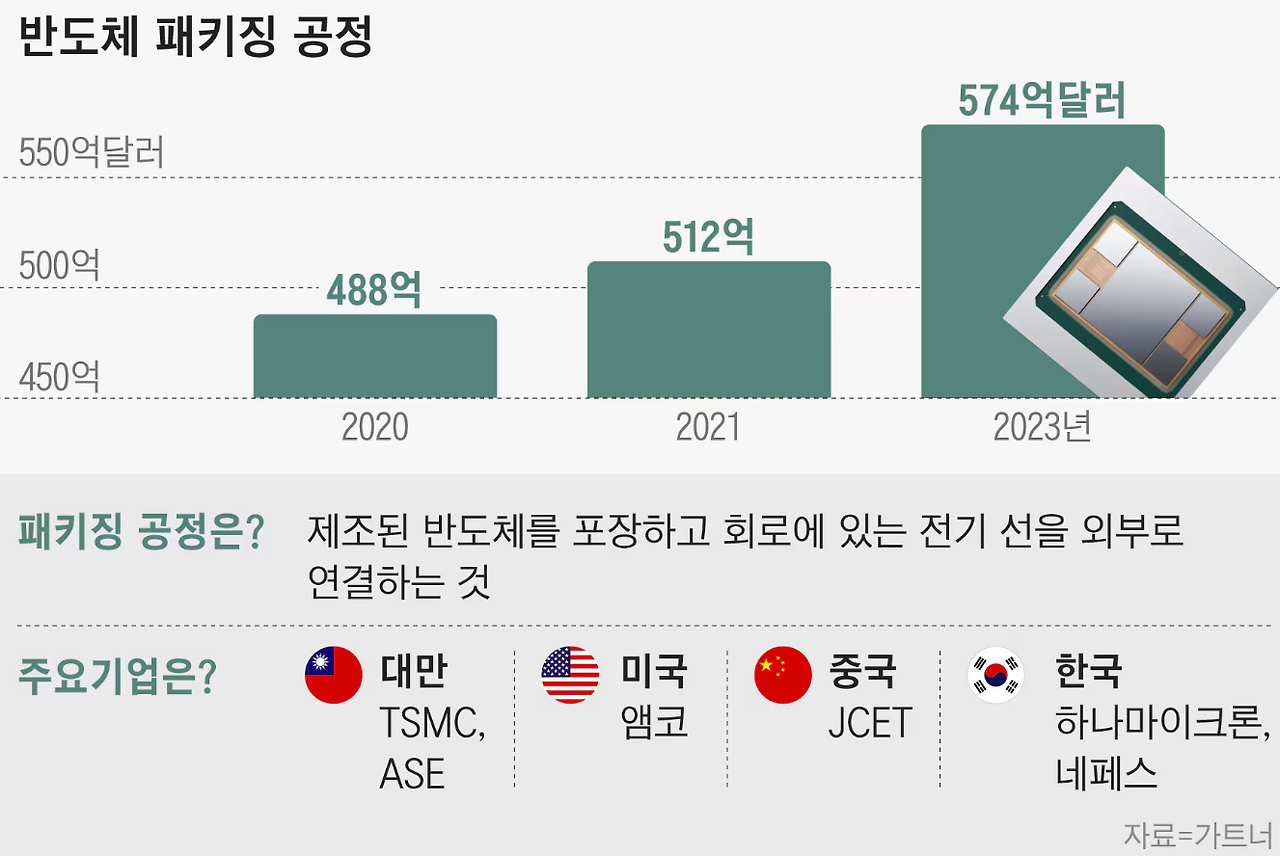

CoWoS는 여러 개의 칩(로직 반도체, 고대역폭 메모리 등)을 하나의 판 위에 수평·수직으로 정밀하게 배치하여 마치 하나의 칩처럼 작동하게 만드는 첨단 패키징 기술이다.
초고속 데이터 전송 : 칩 사이의 거리를 획기적으로 줄여 신호 전달 속도를 높인다.
엔비디아의 H100, B200 같은 AI 가속기가 고성능을 내는 비결은 GPU와 HBM(고대역폭 메모리)을 CoWoS로 묶어 병목 현상을 없앴기 때문이다.
전력 효율 극대화 : 칩들이 가깝게 붙어 있어 데이터를 옮길 때 필요한 에너지가 줄어듭니다.
이는 대규모 데이터센터 운영비용 절감에 결정적이다.
공간 절약 : 부품을 하나의 패키지에 통합함으로 기판 위에서 차지하는 면적을 줄일 수 있다.

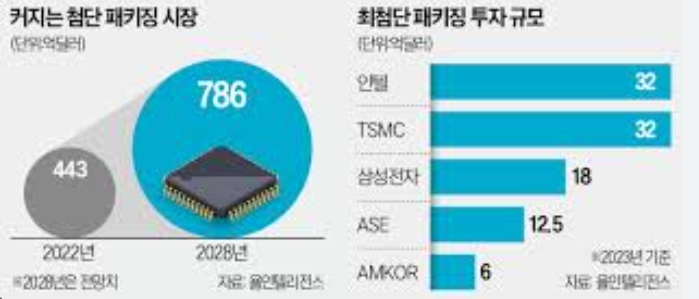

2. CoWoS 투자 현황 및 자본지출(CAPEX)
TSMC는 CoWoS 수요 폭증에 대응하기 위해 유례없는 규모의 자본을 투입하고 있다.
천문학적 투자 : TSMC의 2025~2026년 연간 자본지출은 약 500억~520억 달러(약 70조 원 이상)에 달하며, 이 중 상당 부분이 첨단 패키징 라인(AP8, AP7 등) 확충에 배정되었다.
생산량 급증 : 2024년 월 3.5만 장 수준이던 CoWoS 생산량은 2025년 말 7~8만 장을 거쳐, 2026년 말에는 월 12만~13만 장 수준으로 3배 이상 확대될 전망이다.
효용성 입증 : 엔비디아, 브로드컴, 구글, 애플 등 글로벌 빅테크들이 이미 2026~2027년 물량까지 선점하기 위해 줄을 서 있는 상태다.
TSMC 전체 매출 중 AI 관련 비중이 급격히 늘어난 것이 기술의 효용성을 강력하게 증명한다.
3. 다른 회사들이 따라오지 못하는 이유

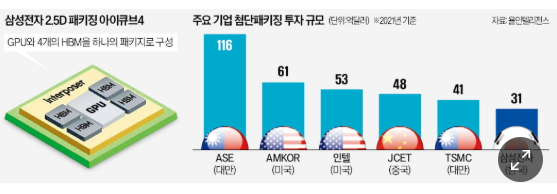

삼성전자와 인텔도 유사한 기술(I-Cube, EMIB 등)을 보유하고 있지만, TSMC의 CoWoS가 현재로서는 가장 우세하다.
① 압도적인 수율과 안정성
첨단 패키징은 이미 완성된 비싼 칩(GPU, HBM)들을 하나로 합치는 작업이다.
만약 패키징 단계에서 불량이 발생하면 수천만 원짜리 칩 여러 개를 통째로 버려야 한다.
TSMC는 10년 넘게 CoWoS를 운영하며 쌓은 공정 데이터와 수율면에서 경쟁사들이 넘볼 수 없는 안정성을 확보하고 있다.
② 완벽한 원스톱 서비스
TSMC는 칩 제조(전공정)부터 패키징(후공정)까지 한 공장에서 끝내는 턴키(Turn-key) 시스템을 구축했다.
고객사 입장에서는 설계도만 주면 완제품 칩이 나오는 TSMC를 두고, 제조와 패키징을 따로 맡겨야 하는 번거로움과 위험을 감수할 이유가 없다.
③ 열 제어와 기판 휨 방지 기술
칩이 커지고 적층이 복잡해질수록 열이 발생하고 기판이 휘어지는 문제가 심각해진다.
TSMC는 최근 유리 기판(Glass Substrate)이나 특수 신소재를 도입하여 이 물리적 한계를 가장 먼저 해결하고 있다.
CoWoS는 이제 반도체의 포장이 아니라 성능 그 자체가 되었다.
TSMC는 막대한 자본지출을 통해 경쟁자들이 따라올 틈도 없이 생산 능력을 벌리고 있으며, 2026년 현재 전 세계 AI 칩의 90% 이상이 TSMC의 CoWoS 공정을 거쳐 탄생하고 있다.
TSMC는 현재 대만에 집중된 CoWoS(첨단 패키징) 생산 능력을 미국과 일본으로 이식하기 위한 구체적인 단계에 진입했다.
이는 고객사가 위치한 현지에서 칩 제조(전공정)부터 패키징(후공정)까지 한 번에 끝내는 원스톱 솔루션을 제공하겠다는 전략이다.
1. 미국(애리조나) : 본토 완결형 공급망 구축
미국은 엔비디아, 애플, AMD 등 CoWoS의 최대 고객사들이 몰려 있는 곳이다.
TSMC는 이곳에 패키징 전용 팹을 직접 짓거나 파트너십을 통해 기술을 이식하고 있다.
직접 투자 : 애리조나 캠퍼스 내에 고급 패키징 시설(Advanced Packaging Facility) 건설을 위해 막대한 자본을 할당했다.
2026년 현재 장비 반입이 진행 중이며, 2027~2028년경 본격 가동을 목표로 한다.
전략적 파트너십(Amkor) : TSMC는 세계적인 후공정 기업인 앰코(Amkor)와 손잡고 애리조나에 CoWoS 및 InFO(팬아웃) 서비스를 제공하기로 했다.
이는 TSMC의 기술을 현지 파트너에게 이식하여 고객사의 요구에 즉각 대응하려는 전략이다.
자본지출 비중 : 2026년 전체 설비투자(CAPEX) 약 520억~560억 달러 중 약 10~20%(최대 112억 달러)가 첨단 패키징 및 테스트 시설에 집중 투입되고 있다.
2. 일본(구마모토/이바라키) : 소부장 강국과의 기술 융합
일본은 CoWoS 공정에 들어가는 소재와 장비의 핵심 공급처이다.
TSMC는 이를 활용해 패키징 기술을 고도화하고 생산 라인을 확장하고 있다.
R&D 센터 기반 확장 : 이미 이바라키현에 3D IC 연구개발 센터를 운영하며 일본의 소재 기업들과 차세대 패키징 기술을 공동 개발 중이다.
생산 라인 검토 : 일본 구마모토 인근에 CoWoS 양산 라인 도입을 검토하기 시작했다.
특히 일본 2 공장에 3nm 공정이 도입됨에 따라, 여기서 생산된 칩을 바로 패키징 할 수 있는 시설이 필수적이기 때문이다.
이점 : 일본은 대만보다 부지가 넓고 용수가 풍부하여, 전력 소모가 큰 첨단 패키징 라인을 대규모로 증설하기에 대만 본토보다 유리한 면이 있다.
3. 글로벌 CoWoS 생산 능력 및 로드맵

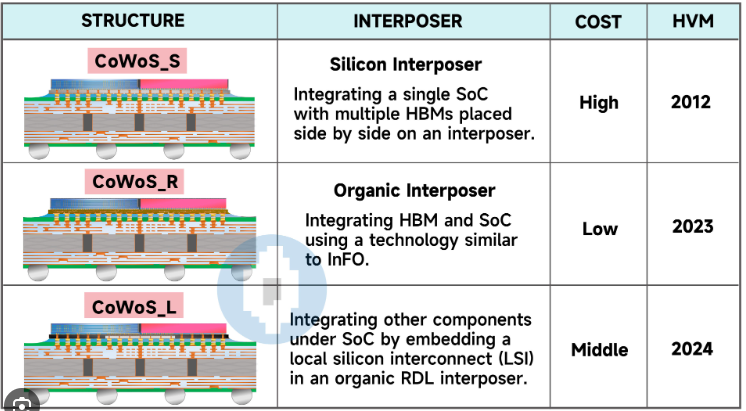

2024년 대만에서 100% 생산 약 3.5만 장/월이며 핵심 공정은 CoWoS-S, CoWoS-R을 사용한다.
2027년 대만 85% 미국/일본 15%이며 약 13만 장/월이며 CoWoS-L을 사용한다.
2030년에는 대만 75%/해외 25% 약 20만 장/월 확장하며 SoIC (3D 적층) 대중화를 목표로 한다.
4. 왜 대만 밖으로 이식하는가?
물류 시간 및 비용 절감 : 대만에서 구운 웨이퍼를 다시 미국으로 보내 패키징 하는 것보다, 애리조나에서 만든 칩을 바로 옆 공장에서 패키징 하는 것이 공급망 속도면에서 압도적으로 유리하다.
고객사의 국가 안보 요구 : 미국 정부는 AI 칩의 생산 전 과정이 미국 내에서 이뤄지기를 원한다.
TSMC는 보조금을 받는 대가로 이 기술을 미국에 이식하고 있다.
대만 본토의 병목 해소 : 현재 대만 내 CoWoS 라인은 이미 풀가동 상태이다.
더 지을 땅과 전력이 부족해 해외 공장이 TSMC의 추가 매출을 만들어낼 탈출구가 된 셈이다.
요약하면, TSMC는 2026년을 기점으로 CoWoS를 대만의 전유물이 아닌 글로벌 표준 서비스로 바꾸고 있다.
특히 미국은 빅테크 전용으로, 일본은 소재 연계 및 글로벌 백업으로 이식하여 어떤 위기 상황에서도 AI 칩 공급이 중단되지 않는 체계를 완성하려 하고 있다.
