반도체 GAA는 실제 기술로 어떻게 연계되는가?
GAA 기술은 현재 반도체 산업, 특히 초미세 공정의 한계를 돌파하기 위한 핵심 기반 기술이다.
특히 GAA는 초미세 공정에서 반도체의 전력 소모 최소화와 연산 성능 극대화를 가져다줄 것으로 예상된다.
이 기술이 단순한 이론이나 실험실 수준에 머물지 않고, 실제 우리가 마주하는 첨단 기기와 산업 인프라에 어떻게 직접적으로 연계되는지 정리해 보자.
1. 고도화된 온디바이스 AI (On Device AI) 및 개인형 AI 에이전트
현재의 스마트폰이나 PC에서 무거운 AI 모델을 돌리면 배터리가 빠르게 닳고 기기가 뜨거워진다.
GAA 기술이 적용된 차세대 모바일 AP나 NPU(신경망 처리 장치)는 누설 전류를 획기적으로 차단해 전력 효율 극대화한다.
결과적으로 클라우드 서버에 연결할 필요 없이 스마트폰 기기 자체에서 사용자의 일상을 실시간으로 분석하고 비서 역할을 수행하는 개인형 AI에이전트가 배터리 걱정 없이 24시간 백그라운드에서 매끄럽게 구동될 수 있다.

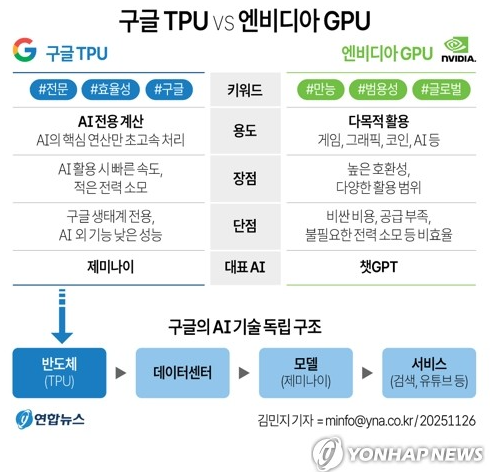

2. 초거대 AI 데이터 센터 및 차세대 AI 가속기 (GPU, TPU 등)

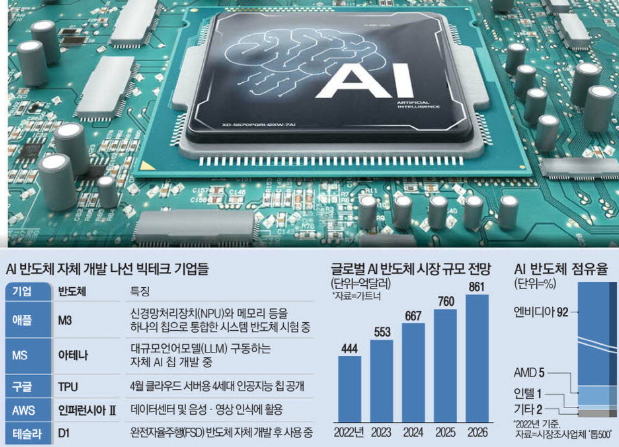

최신 AI 모델의 파라미터가 기하급수적으로 커지면서 데이터센터는 막대한 전력 소모와 뿜어져 나오는 열을 감당하기 어려운 수준에 이르렀다.
GAA는 더 낮은 전압에서도 칩이 안정적으로 그리고 더 빠르게 작동하게 해 준다.
이를 통해 차세대 GPU나 TPU 같은 AI가속기들은 같은 면적에 더 많은 트랜지스터를 집적하면서도 전력 대 성능비를 끌어올려, 천문학적인 전력 비용을 절감하고 더 방대한 연산을 처리할 수 있게 된다.

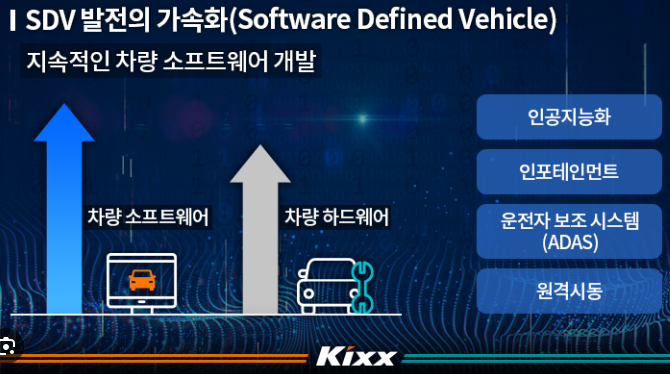

3. 완전 자율주행 (Level4 이상) 및 소프트웨어 중심 자동차 (SDV)
자율주행차는 수많은 센서와 카메라에서 들어오는 방대한 데이터를 0.1초의 지연도 없이 실시간으로 연산해야 하는 움직이는 데이터센터이다.
자동차 내부라는 제한된 공간에서 고성능 칩이 뿜어내는 열을 제어하고 전기차의 주행거리를 갉아먹지 않으려면 칩의 전력 효율이 절대적이다.
GAA 공정으로 만들어진 고성능 차량용 반도체는 완전 자율주행 시스템이 안정적으로 작동할 수 있는 하드웨어적 여유를 제공한다.
4. 차세대 공간 컴퓨팅 및 초소형 웨어러블

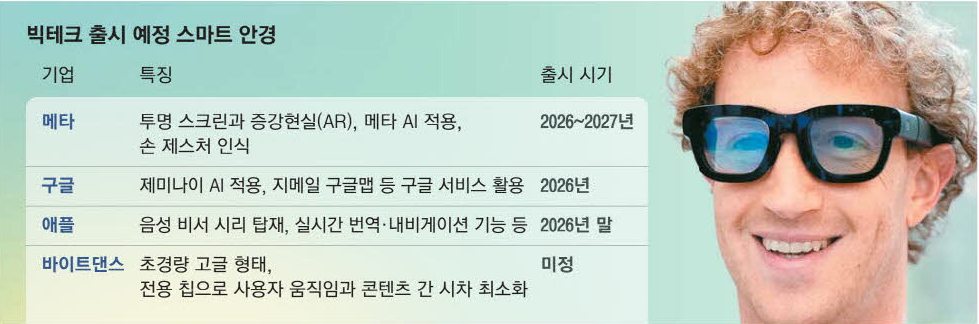

스마트 안경이나 AR 헤드셋과 같은 기기는 얼굴에 직접 착용하기 때문에 발열에 매우 민감하며, 들어갈 수 있는 배터리의 크기도 극도로 제한적이다.
이러한 초소형폼팩터 기기에서 끊김 없는 고해상도 3D 그래픽과 실시간 공간 인식 기술을 구현하려면 초저전력, 고성능 칩이 필수적이며, GAA는 칩의 크기를 더 줄이면서도 발열을 통제할 수 있게 해 주어 가볍고 오래가는 AR/VR 기기의 대중화를 앞당길 수 있다.
5. 6G 통신 인프라

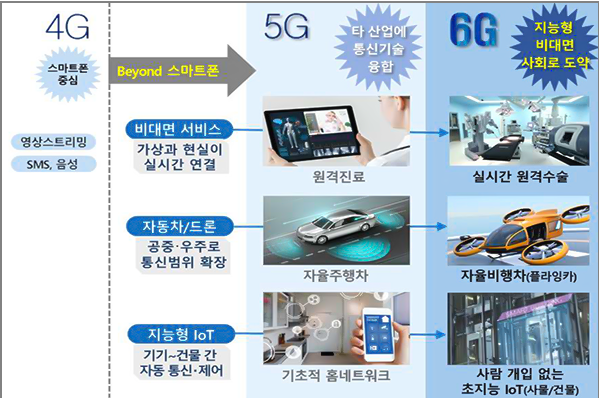

다가올 6G 시대에는 지금보다 훨씬 넓은 초고주파 대역폭을 사용해 방대한 데이터를 초저지연으로 처리해야 한다.
이를 처리하는 통신용 칩셋 역시 극한의 처리 속도와 전력 효율을 요구받게 되며 GAA 기술기반의 RF(무선 주파수) 및 베이스밴드 칩들이 이러한 인프라 구축의 핵심 부품이 될 것이다.
결국 GAA는 단일 기술이라기보다는 미래의 모든 혁신 기술이 작동할 수 있게 멍석을 깔아주는 궁극의 인프라 기술이라고 볼 수 있다.
특히 GAA 기술은 반도체의 구조를 근본적으로 바꿈으로써 성능과 전력 효율 면에서 비약적인 도약을 가능하게 해 준다.
각 회사 별로 어느 정도의 성능이 개선될 수 있을지 알아보자.

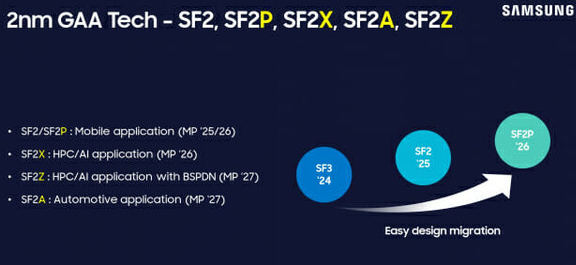

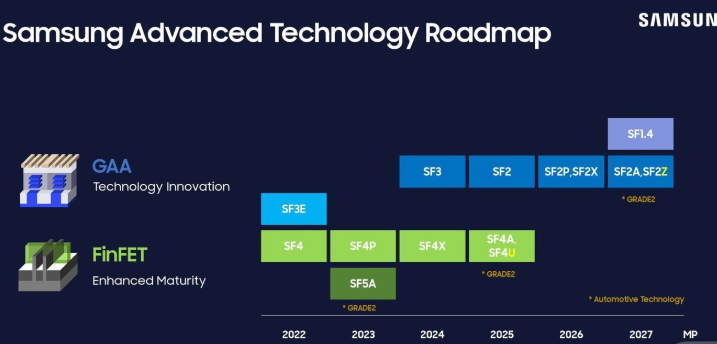

삼성전자 3nm GAA 기준

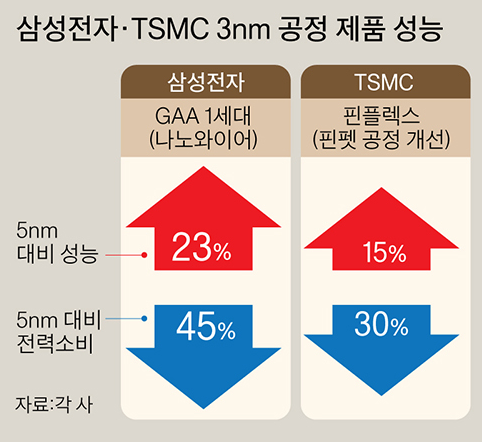

1세대 GAA (SF3E) 전력 45% 절감, 성능 23% 향상, 면적 16% 축소
2세대 GAA (SF3) 전력 50% 절감, 성능 30% 향상, 면적 35% 축소

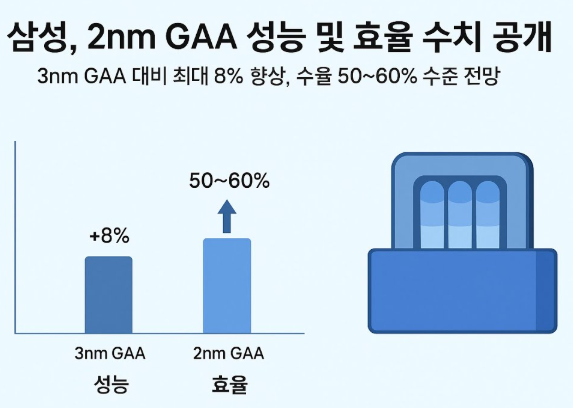

2nm GAA (SF2) 2 나노 2세대 대비 성능 5%, 전력 효율 8% 추가 향상
TSMC 2nm GAA 예정
2nm GAA vs 3nm FinFET 동일 전력에서 성능 10~15% 향상, 동일 성능에서 전력 효율 25~30% 개선
GAA가 핀펫보다 강력한 이유는 제어력과 유연성에 있다.

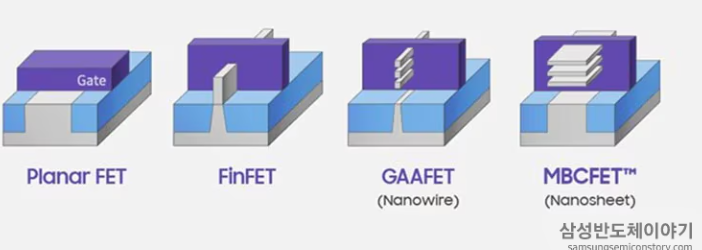

핀펫은 게이트가 채널의 3면만 감싸지만 GAA는 4면을 감싼다.
이는 수도꼭지를 3면에서 잡느냐, 손으로 통째로 꽉 쥐느냐의 차이이다.
누설 전류를 거의 완벽하게 차단하므로 낮은 전압에서도 칩이 안정적으로 작동한다.
나노시트 조절 : 삼성이 MBCFET 방식처럼 채널을 넓은 종이 형태로 쌓으면 채널의 폭을 자유롭게 조절할 수 있다.
고성능이 필요한 곳은 넓게 저전력이 필요한 곳은 좁게 설계하여 용도에 최적화된 성능을 낼 수 있다.
이러한 수치적 향상은 우리가 사용하는 기기에서 다음과 같은 결과로 나타난다.
배터리 수명 : 스마트폰 전력 소모가 절반 가까이 줄어들어 실제 사용시간이 크게 늘어난다.
발열 감소 : 동일한 작업을 수행할 때 열이 적어 기기의 스로틀링 현상이 줄어든다.
AI 연산 속도 : 동일 면적에 더 많은 트랜지스터를 넣을 수 있어 AI연산을 담당하는 NPU의 성능이 비약적으로 올라간다.
GAA 기술은 이제 막 상용화 단계에 접어들었으며, 앞으로 2 나노, 1.4 나노 공정으로 갈수록 그 중요성은 더욱 커질 것이다.
