기존 테이블 구성을 클래스로 시각화하기

실전 시스템 수준 리팩토링 사례 2회

서로 다른 두 개발자가 만든 비슷한 기능과 전혀 다른 테이블이 있습니다.

아래와 같은 쿼리로 테이블 구조를 살펴봅니다. 참고로 업무 영역(domain)은 비영리 활동인 기부입니다.

use store_donation;
desc donations;
use sharing_platform;
desc donations

둘 모두 기부 서비스의 데이터를 저장하는 테이블들인데, 하나(store_donation)는 오프라인 매장 기부를 위한 테이블이고, 다른 하나(sharing_platform)는 택배를 이용한 기부 데이터 저장을 위한 테이블입니다. 테이블 구성을 보았더니 테이블 이름은 같은데 결과는 굉장히 다른 모습을 보여줍니다.

이들 테이블 이름이 같아 편의상 전자를 매장기부, 후자를 택배기부 (테이블)라고 부르겠습니다.

두 개의 donations 테이블을 클래스도(图)로

테이블은 보통 ERD로 그리는 경우가 많지만, 개인적으로 익숙한 UML 표기를 씁니다. UML 표기법 중에 클래스를 표현하는 그림을 클래스도라고 합니다. plant UML 이라는 도구를 이용하면, 별도 설치없이 UML 그림을 생성할 수 있어 이를 사용했습니다.

표현방법은 간단합니다. 아래와 같은 식입니다. 작성에 사용한 몇 가지 기준은 다음과 같습니다.

테이블 이름을 클래스 이름으로 표기

필드 이름을 속성 이름으로 표기

데이터 타입은 일단 무시

class donations{
id
member_id
campaign_id
campaign_name
status
is_request_receipt
is_application_for_receipt
donor_name
donor_mobile
donor_post_no
donor_address
donor_address_detail
reservation_no
invoice_no
donation_place_type
donation_place_id
donation_place_name
donation_place_tel_no
donation_place_post_no
donation_place_address
donation_place_address_detail
take_over_method_type
logistics_center_type
logistics_center_place_id
logistics_center_place_name
logistics_center_place_tel_no
logistics_center_place_post_no
logistics_center_place_address
logistics_center_place_address_detail
agree
marketing_agreed
is_name_encrypt
created_by
created_at
updated_by
updated_at
confirmed_by
confirmed_at
}

이렇게 하고, plant uml을 실행하면 클래스도를 얻을 수 있습니다. 저는 실행을 위해 별도 도구를 쓰지 않고 두레이 편집기에서 저장하면 자동변환되는 그림을 사용합니다. (두레이를 쓰지 않는 분들은 인터넷 검색을 통해 plant uml 실행 방법을 찾을 수 있습니다.)

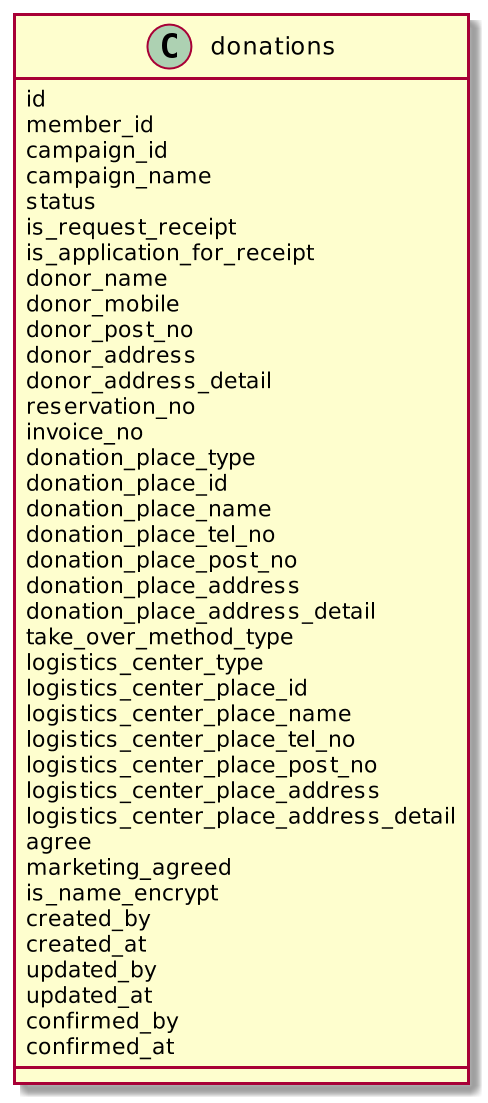

먼저 택배기부 테이블을 클래스로 표현했습니다.

다음은 매장기부 테이블을 클래스도로 표현할 차례인데, 매장기부와 택배기부 테이블 이름이 모두 donations로 같으니 하나의 클래스도에 표현할 수가 없습니다. 다행히 Plant UML 설명을 보니 namespace 라는 키워드가 같은 이름을 쓸 수 있게 해줍니다.

In packages, the name of a class is the unique identifier of this class. It means that you cannot have two classes with the very same name in different packages.In that case, you should use namespaces instead of packages.

아래와 같은 식으로 클래스를 namespace 정의로 감싸 주면 됩니다.

namespace sharing_platform{
class donations{
...
}
}

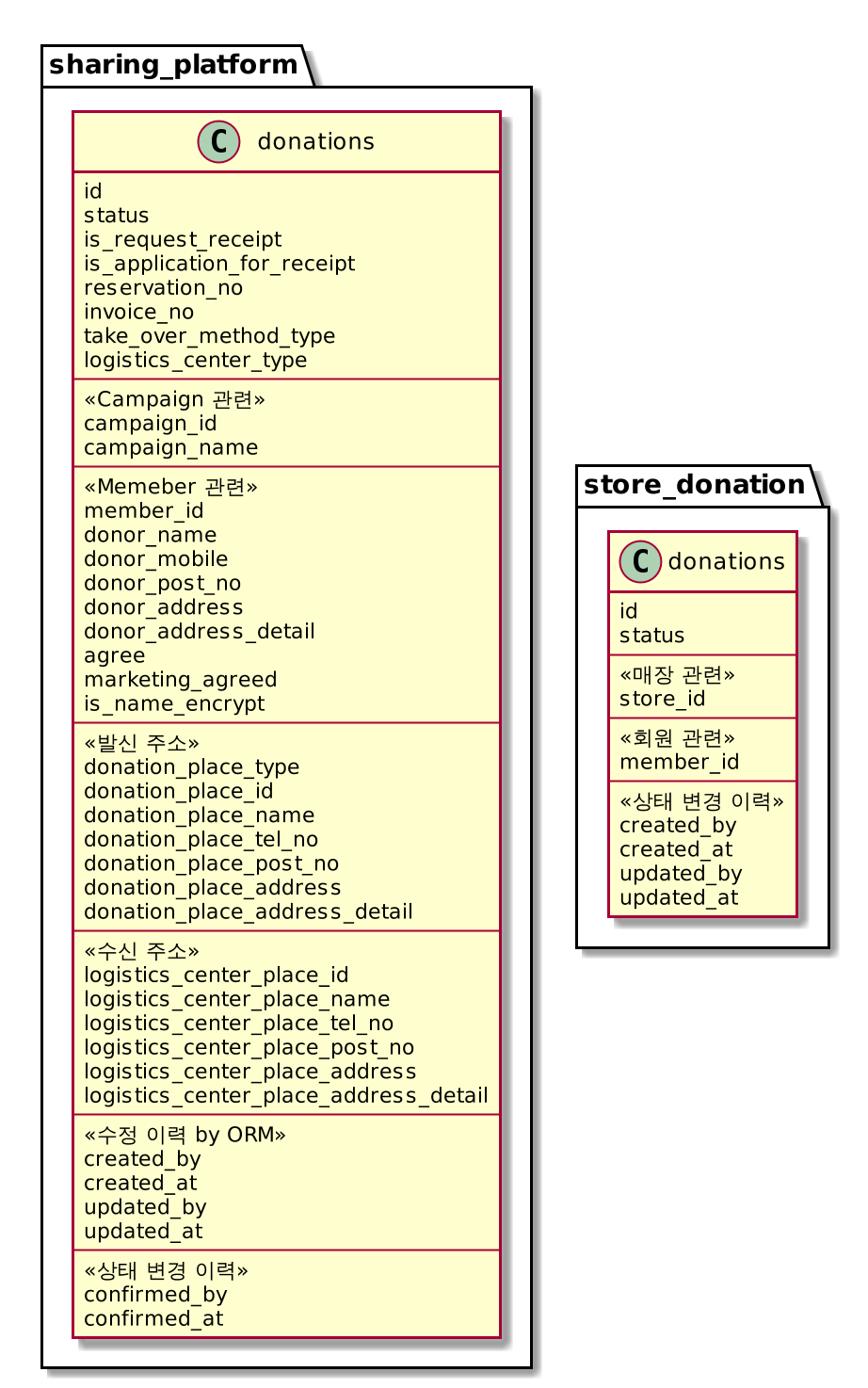

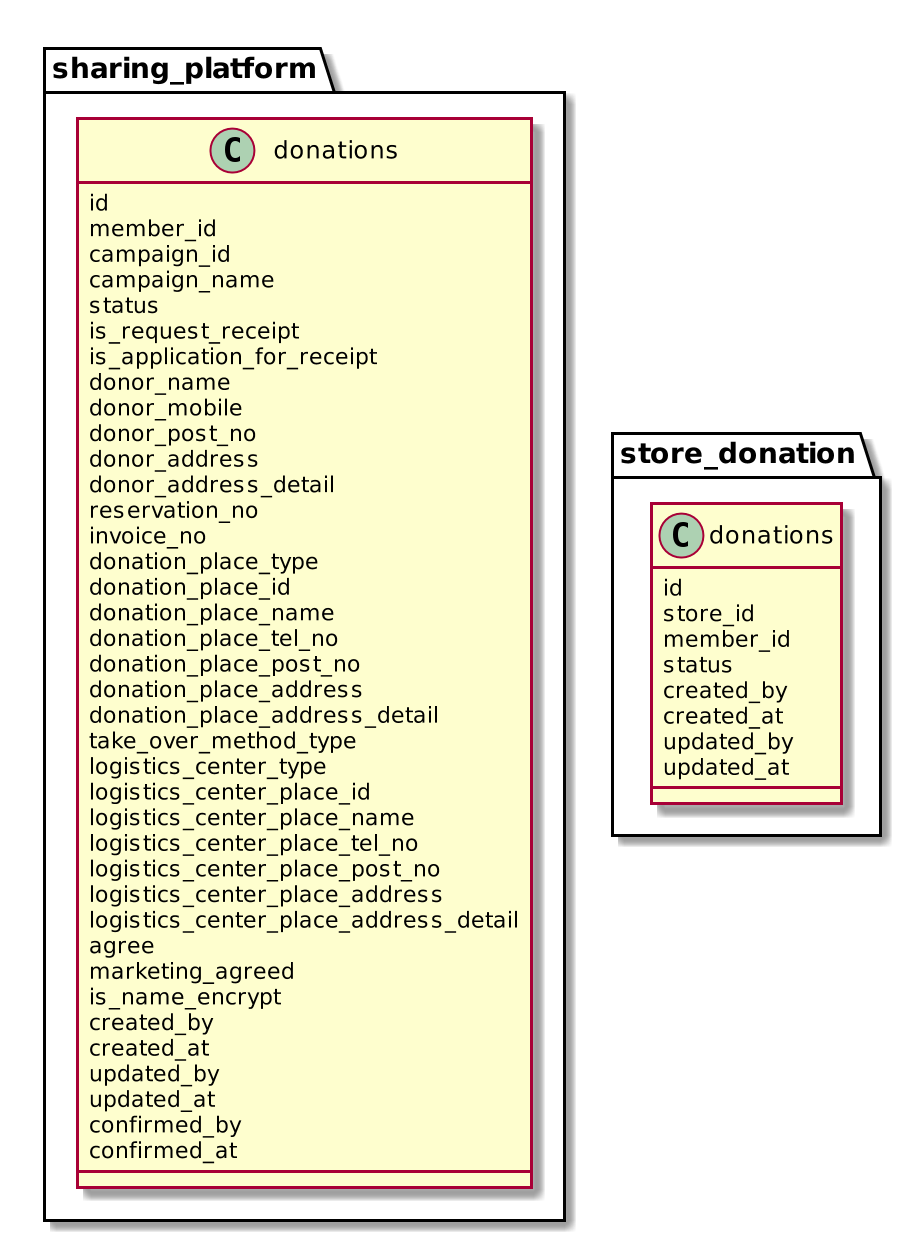

이제 두 개의 테이블을 하나의 클래스도에 표현할 수 있습니다. 이름은 같으나(donations) 너무나도 달라 보이는 속성이 확연히 드러나네요. 이젠 다른 사람과 대화하기 좋아졌습니다. UML이란 언어의 강점 중의 하나인 시각화(visualization) 효가가 확연히 드러납니다. 원래 목적인 개발자들과 대면 소통하는 것이지만, 여러분과 글로 소통하는 것도 대화의 일종이긴 하네요.
