반도체 산업의 E2E 밸류체인 AI 대전환

Part 2: 제조에서 공급망까지, 그리고 E2E 통합의 미래

이어서: 설계 도면이 실리콘 위의 칩이 되기까지

Part 1에서는 반도체 밸류체인의 전체 구조를 '초소형 도시 건설'에 비유하여 살펴보고, 그 첫 번째 영역인 설계(Design)에서 AI가 어떤 역할을 하고 있는지를 다루었다. 설계 영역의 핵심 패턴은 명확했다 — AI는 인간 엔지니어를 대체하는 것이 아니라, 탐색 공간을 압축하고 초안을 생성하는 '코파일럿'으로 진화하고 있으며, AI의 제안과 EDA 도구의 판정이 결합되는 분업 구조가 자리 잡고 있다.

Part 2에서는 나머지 세 영역 — 전공정 제조(Fab), 후공정(패키징·테스트), 공급망 관리(SCM) — 에서의 AI를 살펴본 후, 14개 세부 프로세스 전체를 관통하는 궁극적 질문에 답한다. 파편화된 AI 솔루션들이 과연 하나의 연결된 지능 체계로 통합될 수 있는가?

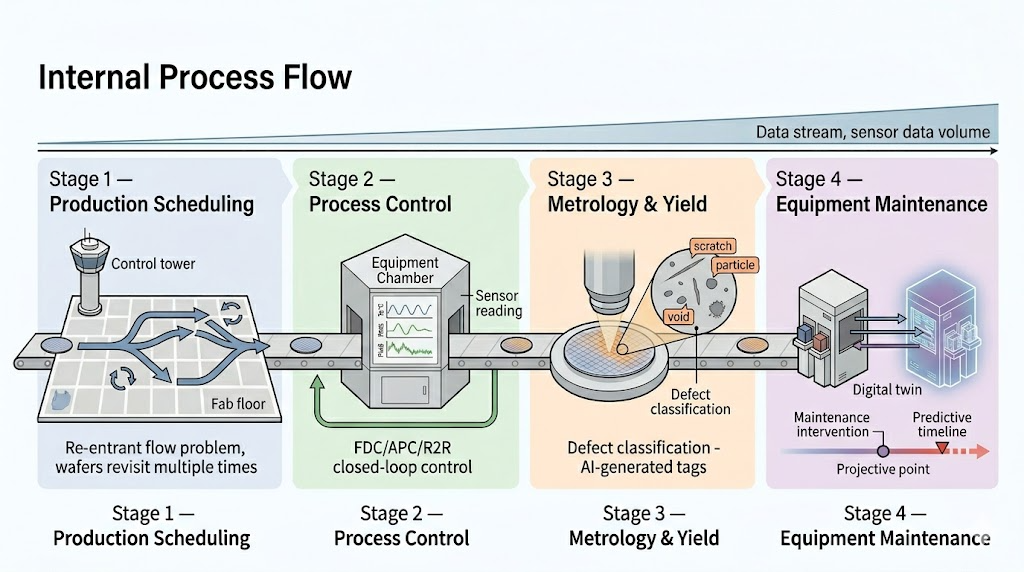

2. 전공정 제조(Fab): 나노 세계의 건설 현장

전공정(Fab)은 설계 도면을 실제 실리콘 위의 회로로 변환하는 물리적 제조 현장이다. 도시 건설 비유를 이어가면, 설계 단계가 도면을 그리는 작업이었다면 전공정은 실제로 땅 위에 건물을 올리는 건설 현장이다.

클린룸이라 불리는 초청정 공간에서 실리콘 웨이퍼 위에 빛과 화학물질을 이용해 나노미터 단위의 회로 패턴을 수백 개의 공정 단계를 거쳐 층층이 새겨 넣는다. 대형 팹에서는 하루에 수만 장의 웨이퍼가 수백 대의 장비를 거치며 이동하고, 이 과정에서 수십억 건의 센서 데이터가 쏟아지는 거대한 데이터 생산 공장이기도 하다.

삼성전자는 2030년까지 생산 로지스틱스부터 품질 검사까지 전 밸류체인을 AI가 자율 통제하는 'AI 기반 자율 공장' 전환 전략을 발표한 바 있다[1]. 이는 업계가 지향하는 방향을 보여주지만, SEMI와 업계 문헌들을 종합해 보면 현재의 팹 AI는 대부분 특정 설비나 단일 공정의 문제 해결에 초점이 맞춰진 점 솔루션(Point Solution) 단계에 머물러 있는 것으로 판단된다[3][4]. 그 간극을 이해하는 것이 이 섹션의 목적이다.

2.1 생산 계획 및 스케줄링

팹 스케줄링은 일반적인 제조업의 생산 계획보다 훨씬 복잡하다. 그 이유는 '재진입성(Re-entrant)' 때문이다. 일반 공장에서는 제품이 공정 A → B → C를 순서대로 거치지만, 반도체 팹에서는 웨이퍼가 동일한 장비를 여러 번 왕복한다. 예를 들어 노광 장비를 한 웨이퍼가 열 번 이상 다시 방문하는 식이다. 여기에 장비의 실시간 유지보수 상태, 수시로 바뀌는 고객별 우선순위까지 겹치면, 최적 경로를 찾는 것은 극도로 복잡한 조합 최적화 문제가 된다.

현재 팹 스케줄링은 수십 년간 축적된 휴리스틱 규칙과 부분적인 머신러닝 예측을 혼합하여 병목을 관리하는 수준이다[2]. 향후 방향은 에이전틱 AI(Agentic AI)가 실시간으로 장비 상태를 인지하고 웨이퍼 경로를 자율 조정하는 것이지만, 현실적 경로는 단계적이다 — 먼저 의사결정 지원, 그 다음 제한된 시나리오의 자동 디스패칭, 이후에야 더 넓은 범위의 자율성으로 확장될 것으로 보인다[3][4].

성숙도 위치: 예측 단계

2.2 공정 제어 및 운영 — 건설 현장의 환경 제어 시스템

수 나노미터 공정에서는 설비 내부의 온도, 압력, 플라즈마 밀도의 극히 미세한 변동이 웨이퍼 전체의 수율을 파괴할 수 있다. 도시 건설 비유로 보면, 콘크리트를 타설할 때 온도와 습도가 1도만 벗어나도 건물 전체의 구조 강도가 달라지는 상황이 나노미터 단위에서 매 순간 벌어지는 것이다.

현재 AI의 역할: FDC와 APC — 이미 상당한 기반이 존재하는 영역

공정 제어는 반도체 AI에서 가장 오래되고 가장 탄탄한 기반을 가진 영역 중 하나다. 반도체 제조 현장에서는 이미 세 가지 핵심 시스템이 운영되고 있다.

FDC(Fault Detection and Classification)는 공정 중 실시간으로 발생하는 센서 데이터를 분석하여 이상 징후를 탐지하고 분류하는 시스템이다. APC(Advanced Process Control)는 이전 웨이퍼의 결과를 바탕으로 다음 장비의 레시피(공정 조건)를 조정하는 제어 시스템이다. R2R(Run-to-Run) 제어는 매 웨이퍼 처리 결과를 피드백하여 다음 처리 조건을 보정하는 반복 제어 방식이다.

이 세 시스템이 통합된 프레임워크는 이미 학술적으로 제안되어 있으며, APC의 범위는 결함 탐지를 넘어 예지 보전, 가상 계측, 수율 예측까지 확장되고 있다[5][6]. INFICON의 SmartFDC처럼 머신러닝을 결함 탐지에 적용한 상용 솔루션도 운영 중이다[7].

향후 방향: 루프를 더 깊고 빠르게

이 영역의 미래는 AI를 처음부터 새로 발명하는 것이 아니라, 기존 루프를 더 깊게 만드는 것이다[5][6]. 현재는 이상을 탐지한 후 인간이 개입하여 조치하는 구조가 많지만, 향후에는 더 풍부한 환경 신호와 센서 컨텍스트를 통합하여 수 밀리초 단위의 실시간 파라미터 자동 보정이 가능해질 것으로 예상된다. 이것이 '모니터링'에서 진정한 '폐루프(Closed-loop) 제어'로의 전환이 의미하는 바다.

성숙도 위치: 예측~처방 단계 (FDC/APC는 이미 처방 수준에 근접, 완전 폐루프는 제한적 자율 단계를 향해 진화 중)

2.3 계측 및 수율 관리 — 건설 현장의 품질 감리단

팹에서 생산된 웨이퍼의 품질을 검사하고 수율(양품 비율)을 관리하는 영역이다. 웨이퍼 위에 새겨진 나노미터 단위의 패턴에 결함이 없는지 광학 및 전자 현미경으로 촬영하고, 그 결함의 종류와 원인을 파악하는 작업이다.

도시 건설 비유로 보면, 건설 현장의 품질 감리단이 각 건물의 시공 상태를 점검하고, 문제가 발견되면 원인을 역추적하여 시정 조치를 내리는 역할에 해당한다.

현재 AI의 역할: 결함 이미지 자동 분류 — 이미 운영 중

이 영역에서 AI의 현재 수준은 단순한 실험이 아니라 실제 운영 단계에 있다. KLA는 웨이퍼 결함 리뷰 및 분류 시스템에 머신러닝 기반 자동결함분류(ADC, Automatic Defect Classification)를 탑재하여 결함 소싱 속도를 높이고 더 실행 가능한 결함 파레토를 제공하고 있다[8]. 즉, AI가 현미경 이미지를 보고 "이 결함은 스크래치다", "이것은 파티클이다"라고 종류를 자동 판별하는 수준은 이미 상용화되어 있다.

향후 방향: 멀티모달 근본원인분석(RCA)

현재의 한계는 명확하다. AI가 결함의 '종류'는 맞히지만, '왜' 그 결함이 발생했는지의 근본 원인(Root Cause)을 규명하는 것은 여전히 인간 엔지니어의 통찰에 크게 의존한다.

미래 방향은 결함 이미지만 단독으로 분석하는 것이 아니라, 장비 센서 로그, 챔버 조건, 공정 순서, 다운스트림 수율 결과까지 연결하는 멀티모달 근본원인분석이다. SEMI의 디지털 트윈 논의에서도 이러한 다중 모달, 실시간 통합 및 AI 지원 제조가 핵심 방향으로 제시되고 있다[3][4][8].

최근에는 SemiKong 같은 반도체 특화 LLM과 비전-언어 모델(VLM)을 활용하여 결함 이미지와 텍스트 로그를 함께 해석하려는 연구가 등장하고 있으나, 이들은 아직 초기 연구 단계로 상용 배포와는 거리가 있다고 보는 것이 타당하다.

비유하자면, 현재의 감리단은 균열 사진을 보고 종류를 분류하는 수준이지만, 앞으로는 균열 사진, 콘크리트 배합 기록, 당일 기상 데이터를 통합하여 "3일 전 B동 타설 시 시멘트 배합비가 0.2% 벗어난 것이 원인"이라고 역추적하는 수준으로 진화하는 것이다.

성숙도 위치: 진단~예측 단계 (결함 분류는 진단 수준 성숙, 근본원인 자동 역추적은 예측 단계를 향해 이동 중)

2.4 설비 유지보수 및 관리

팹 내부 설비의 예기치 못한 다운타임은 시간당 수십만 달러의 손실로 직결된다. 현재 업계는 장비의 진동, 소음, 전류 패턴 등을 분석하여 고장 시점을 사전에 예측하는 예지 보전(Predictive Maintenance) 단계에 진입해 있다. SEMI의 디지털 트윈 워크숍에서도 예지 보전은 이미 배포된 디지털 트윈 활용 사례 중 하나로 언급된다[3].

향후 방향은 장비 수준의 디지털 트윈이다.
Applied Materials의 EcoTwin은 반도체 장비의 다중 센서 스트림을 동기화하여 운영 인사이트를 생성하는 디지털 트윈 사례로, 현재는 에너지 및 화학물질 소비 최적화에 초점을 맞추고 있지만 장비 수준 트윈의 방향성을 보여준다[9].
궁극적으로는 가상 공간에서 부품의 물리적 마모도를 실시간 시뮬레이션하고, 고장이 예측되면 최적의 교체 시점과 절차를 자율적으로 결정하는 시스템으로 진화할 것으로 예상된다.

성숙도 위치: 예측 단계

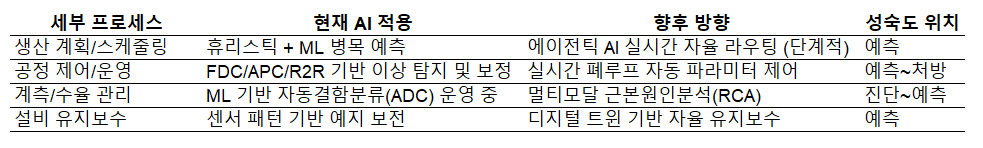

전공정 요약

3. 후공정(패키징·테스트): 준공검사와 포장

왜 후공정이 갑자기 중요해졌는가

과거 후공정은 전공정에서 생산된 칩을 조립하고 검사하는 보조적 단계로 여겨져 왔다. 그러나 이 인식은 근본적으로 바뀌고 있다.

무어의 법칙이 둔화되면서, 칩의 성능을 높이는 방법이 "트랜지스터를 더 작게 만드는 것"에서 "여러 개의 칩을 하나의 패키지 안에 쌓거나 연결하는 것"으로 이동하고 있기 때문이다.
HBM(High Bandwidth Memory), 칩렛(Chiplet), 2.5D/3D 이종 집적(Heterogeneous Integration) 같은 첨단 패키징 기술이 AI 가속기와 고성능 컴퓨팅의 핵심 경쟁력이 된 것이다[9].
이에 따라 후공정의 불량 리스크가 전체 비즈니스의 사활을 결정짓는 구조로 변모했다.

3.1 웨이퍼 테스트(EDS) — 패키징 전의 선별 관문

웨이퍼 위에 제조된 개별 칩(다이)이 정상 동작하는지 판별하는 단계다. 도시 건설 비유로 보면, 완공된 개별 건물에 입주 허가를 내기 전 전기·수도·가스가 정상인지 검사하는 것에 해당한다.

현재 AI의 역할: 적응형 테스트 — 실무 적용 사례가 존재

웨이퍼 테스트에서 AI는 이미 실질적인 경제적 가치를 만들어내기 시작했다. 적응형 테스트(Adaptive Testing)는 통계적으로 양품 확률이 높은 다이에 대해 특정 테스트 항목을 생략하거나 순서를 조정하여 검사 소요 시간을 단축하는 기법이다. 실시간 적응형 테스트 알고리즘이 높은 결함 커버리지를 유지하면서도 웨이퍼 테스트 시간과 비용을 의미 있게 절감한 실무 사례가 보고되어 있다[10].
Advantest는 ACS 실시간 데이터 인프라와 결합된 AI/ML 기반 테스트를 대량 생산 환경에서 적응형·확장형 지능 시스템으로 발전시키고 있다고 밝히고 있다(벤더 발표)[11].

향후 방향: 칩렛 시대의 선제적 불량 예측

더 큰 기회는 웨이퍼 테스트 데이터를 이용한 다운스트림 불량 예측이다. 웨이퍼 프로브 검사 시 얻어지는 전기적 특성 데이터(전압, 누설 전류 등)를 입력값으로 삼아, 해당 다이가 패키징 후 최종 테스트에서 불량으로 판정될 확률을 미리 추론하는 것이다.

이것이 특히 중요해지는 맥락이 칩렛 아키텍처다. 칩렛 환경에서는 여러 개의 양품 다이를 하나의 패키지 안에 집적하는데, 단 하나의 미세 불량 다이가 섞이면 패키지 전체를 폐기해야 한다. 첨단 패키지의 재료비와 조립 비용이 매우 높기 때문에, 패키징 이전 단계에서 잠재적 불량을 걸러내는 선제적 예측 시스템은 수익성 방어의 최전선이 된다[11].

성숙도 위치: 예측~처방 단계 (적응형 테스트는 처방 수준, 다운스트림 불량 예측은 예측 단계)

3.2 패키징 및 조립

다이를 기판 위에 본딩(접합)하고 조립하는 과정이다. 현재 AI는 초고해상도 비전 기술을 통해 다이 정렬이나 솔더 범프의 외부 결함을 시각적으로 검출하는 수준에서 활용되고 있다[9].

미래의 핵심 난제는 열역학적 응력 제어다. 서로 다른 재질의 부품(실리콘, 유리 기판, 인터포저)을 집적할 때 열팽창계수(CTE)의 차이로 칩이 휘어지는 워피지(Warpage)나 범프 크랙이 발생한다.
최근 Microelectronics Reliability 및 Microelectronics Journal에 발표된 연구들은 유한요소해석(FEA) 시뮬레이션과 머신러닝을 결합하여 2.5D 칩렛 패키지의 열저항, 응력, 신뢰성 트레이드오프를 최적화하는 대리 모델(Surrogate Model) 접근법을 제시하고 있다[12].
이는 패키징 AI가 비전 검사에서 열-기계 공동최적화(thermo-mechanical co-design)로 진화하는 방향을 보여준다.

성숙도 위치: 진단 단계 (비전 검사는 진단 수준, 열-기계 공동최적화는 초기 연구)

3.3 최종 테스트 및 품질 관리

조립이 완료된 칩을 평가하는 최종 단계다. 현재는 PAT(Part Average Testing)에 통계적 머신러닝을 접목하여, 전기적 스펙 이내에 있더라도 일반적 분포에서 미세하게 벗어나는 이상 칩(Outlier)을 걸러내는 기법이 적용되고 있다.
proteanTecs는 ML 기반 이상치 탐지가 기존 테스트 임계값만으로는 잡기 어려운 잠재 결함을 더 일찍 식별할 수 있다고 주장하고 있는데, 이는 벤더 제공 자료이므로 방향성 증거로 참고하는 것이 적절하다[13].

장기적 목표는 '무결점(Zero-Defect) 관리 체계'다.
자율주행차나 AI 클라우드 인프라처럼 찰나의 오류도 용납되지 않는 응용 분야에서, 전공정 장비 센서 데이터 → 웨이퍼 테스트 이력 → 패키징 열/응력 로그 → 최종 테스트 결과를 연결하는 E2E 데이터 링크를 통해, 양품 판정된 칩이더라도 장기적 열화로 필드 고장을 일으킬 확률을 출하 전에 추론하는 것이다[3][4][11]. 그러나 이 비전의 실현은 모델 하나의 정교함이 아니라, 팹·OSAT·고객사를 가로지르는 추적 가능성(Traceability)과 상호운용 데이터 인프라에 달려 있다.

성숙도 위치: 진단~예측 단계

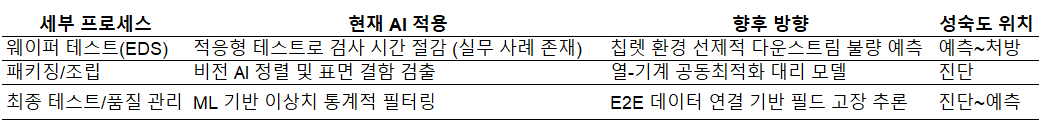

후공정 요약

4. 공급망 관리(SCM): 글로벌 자재 조달과 납품

반도체 공급망은 왜 유난히 취약한가

반도체 공급망은 고도의 전문성으로 인해 특정 공정이나 자재가 소수 지역에 극도로 집중되어 있다. SIA와 BCG의 공동 연구는 이러한 지리적 집중, 정책 변동, 무역 관련 역풍이 반도체 공급망의 지속적인 리스크로 작용하고 있음을 지적한다[14]. 2020~2021년 글로벌 칩 부족 사태가 보여주었 듯, 과거의 적시 생산(Just-in-Time) 모델은 이러한 구조적 취약성 앞에서 한계를 드러냈다.

4.1 수요 예측 및 S&OP

기존의 판매 및 운영 계획(S&OP)은 과거 주문 이력, 계절성, 거시 경제 지표를 시계열 통계 모델에 입력하여 수요를 예측해 왔다. 그러나 이 방식은 팬데믹 직후의 전례 없는 칩 부족이나, AI 가속기 수요의 비선형적 폭발 같은 시나리오를 효과적으로 예측하지 못했다[14].

향후 방향으로 논의되고 있는 것은 LLM을 순수 예측 엔진이 아닌 '신호 해석기(Signal Interpreter)'로 활용하는 것이다. 고객사의 기술 로드맵, 실시간 산업 뉴스, 투자 동향, 정책 변화 등 비정형 데이터를 LLM이 분석하여, 기획팀이 시나리오 기반 S&OP 의사결정을 내릴 수 있도록 돕는 구조가 가능해질 것으로 전망된다[15]. 가치사슬 전반을 가상으로 복제한 '공급망 디지털 트윈'이 이 분석을 기반으로 복수의 수요 시나리오별 파급 효과를 시뮬레이션하는 방향으로 논의가 진행되고 있다[3][14].

성숙도 위치: 예측 단계

4.2 원부자재 조달 및 재고 관리

반도체 조달은 엄격한 품질 인증과 독점적 벤더 구조로 인해 대응의 민첩성이 극히 제한된다. 현재 AI는 공급 리스크 발생 시 경고를 발송하고 과거 소요량 기반의 안전 재고를 제안하는 수준에 머물러 있다.

McKinsey는 에이전틱 AI가 조달을 대시보드 수준에서 E2E 다단계 실행으로 전환할 수 있다고 전망하며, 소싱 지원, 공급사 분석, 협상 준비, 규제 준수 확인, 발주 실행 오케스트레이션까지를 포함하는 비전을 제시했다[15]. 다만 반도체의 특수성 — 승인된 벤더 리스트, 기술 인증, 수출 통제(EAR 등) — 을 고려하면, 현실적 미래는 무제한 자율 구매가 아니라 엄격한 정책 레일 안에서 동작하는 거버넌스형 조달 에이전트가 될 것이다.

성숙도 위치: 모니터링~진단 단계

4.3 물류 및 납기 관리

현재 머신러닝은 최적 배송 경로 추천과 도착 예정 시간(ETA) 보정에 활용되고 있다. 향후 방향은 공급망 디지털 트윈 기반의 자율 물류 관제 시스템이다. 항로 차단이나 지역 파업 같은 물류 마비 상황에서 대체 경로, 비용, 납기 영향을 자동 계산하여 컨틴전시 플랜을 실행하는 구조다[3][14]. 그러나 이 시스템의 결정적 과제는 모델의 정교함이 아니라, 실시간으로 신뢰할 수 있는 상호운용 데이터와 명확한 실행 권한이 조직 내에 확보되어 있는가 하는 점이다[14][15].

성숙도 위치: 예측 단계

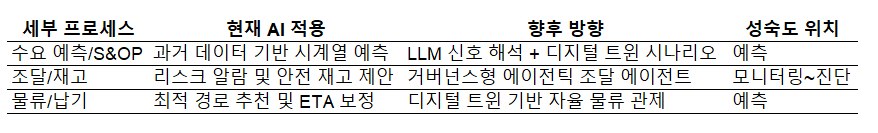

공급망 요약

5. 궁극적 질문: 점 솔루션에서 AI 네이티브 밸류체인으로

현재의 한계: 14개의 섬

Part 1과 Part 2를 통해 14개 세부 프로세스의 AI 적용 현황을 살펴보았다. 여기서 드러나는 가장 중요한 패턴은, 현재 반도체 AI가 대부분 개별 프로세스에 국한된 '점 솔루션(Point Solution)'이라는 것이다[3][4][5][8][11][14].

설계팀은 EDA 플로우 안에서 AI를 쓰고, 팹은 FDC/APC에서 AI를 쓰고, 테스트 조직은 적응형 테스트에서 AI를 쓰고, 공급망팀은 리스크 모니터링에 AI를 쓴다. 이 각각은 유용하지만, 서로 연결되어 있지 않다. 칩 설계 단계의 도면 정보, 팹 내부의 화학적 센서 데이터, 패키징 과정의 열/응력 로그, 그리고 최종 필드 고장 데이터 사이에는 거대한 데이터 사일로(Silo)가 존재한다.

예를 들어, 최종 테스트에서 특정 패턴의 불량이 반복적으로 발견된다고 하자. 그 원인이 설계 단계의 특정 레이아웃 결정에 있는 것인지, 전공정의 특정 챔버 조건 변동에 있는 것인지, 패키징 과정의 열 스트레스에 있는 것인지를 파악하려면, 전체 밸류체인의 데이터가 연결되어 있어야 한다. 현재는 이 연결이 대부분 끊어져 있다.

돌파구 1: 시맨틱 데이터 레이크 — 데이터를 '지식'으로 바꾸기

이 사일로를 허무는 첫 번째 과제는 데이터 통합의 방식 자체를 바꾸는 것이다. 현재 대부분의 기업은 데이터를 무분별하게 축적하는 수동적 저장(Passive Storage) 방식을 사용하고 있다. 설계 로그, EDA 벤더 종속 포맷(SPRF 등), 장비 센서 시계열, 결함 이미지 등이 각기 다른 형태로 저장되어 있어, 범용 AI 모델이 직관적으로 해석할 수 없는 구조다.

이를 돌파하기 위해 업계에서 논의되고 있는 접근이 메타데이터·온톨로지·지식 그래프를 결합한 의미 기반 데이터 레이크(semantic layer를 갖춘 data lake)의 구축이다. 이는 지식 그래프(Knowledge Graph), 메타데이터, 물리적 맥락(Context)을 융합하여 데이터에 의미를 부여하는 능동적 아키텍처다. 과거의 파편화된 빅데이터를, 칩의 전체 생애주기적 관점이 결합된 유의미한 정보(Informed Data)로 변환하는 것이다[16].

SEMI의 디지털 트윈 논의와 NIST의 반도체 데이터 공유 워크숍 보고서는 이러한 다계층 가상 모델과 운영 조율이 반도체 AI의 다음 단계임을 공통적으로 지적하고 있다[3][4][17].

돌파구 2: 연합학습(Federated Learning) — 데이터를 공유하지 않고 지식을 공유하기

시맨틱 데이터 레이크가 한 기업 내부의 사일로를 허문다면, 기업 간의 사일로는 더 근본적인 장벽이다. 반도체 밸류체인은 팹리스(설계 전문), 파운드리(제조 전문), OSAT(패키징·테스트 전문)으로 고도로 분업화되어 있다. 전공정의 수율 문제를 근본적으로 해결하려면 파운드리의 공정 데이터와 OSAT의 패키징 수율 데이터가 결합되어야 하지만, 각 기업의 공정 레시피와 핵심 설계 IP는 영업비밀, 고객계약, 수출통제(EAR 등) 및 보안 요구사항으로 인해 자유롭게 공유되기 어렵다.

이 역설을 우회할 수 있는 유력한 기술 후보 중 하나가 연합학습(Federated Learning)이다. 연합학습의 핵심 원리는 간단하다 — 데이터를 공유하는 것이 아니라, 학습 결과만 공유하는 것이다.

구체적으로, 각 기업은 원본 데이터를 자사의 보안 환경 밖으로 유출하지 않는다. 대신, 중앙에서 배포된 AI 기초 모델을 자사 데이터로 로컬 학습시킨 후, 그 학습에서 도출된 파라미터 업데이트(가중치)만을 암호화하여 중앙으로 전송한다. 중앙 시스템은 각사의 가중치를 취합하여 글로벌 모델을 개선한 후 다시 배포한다[18].

도시 건설 비유로 마무리하면, 각 건설사가 자기 현장의 안전 데이터를 외부에 공개하지 않으면서도, '학습된 안전 노하우의 요약본'만 공유하여 업계 전체의 안전 수준을 높이는 것이다. 실제 설계도면이나 현장 사진은 절대 밖으로 나가지 않지만, "이런 조건에서 이런 문제가 생기더라"는 패턴 지식은 전체가 함께 배운다.

유럽의 Semiconductor-X(Manufacturing-X) 컨소시엄이나 미국 NIST가 주도하는 반도체 제조 데이터 공유 워크숍은 이러한 보안 기반 데이터 협업의 제도적 기틀을 마련하는 초기 시도로 주목할 만하다[17][19].

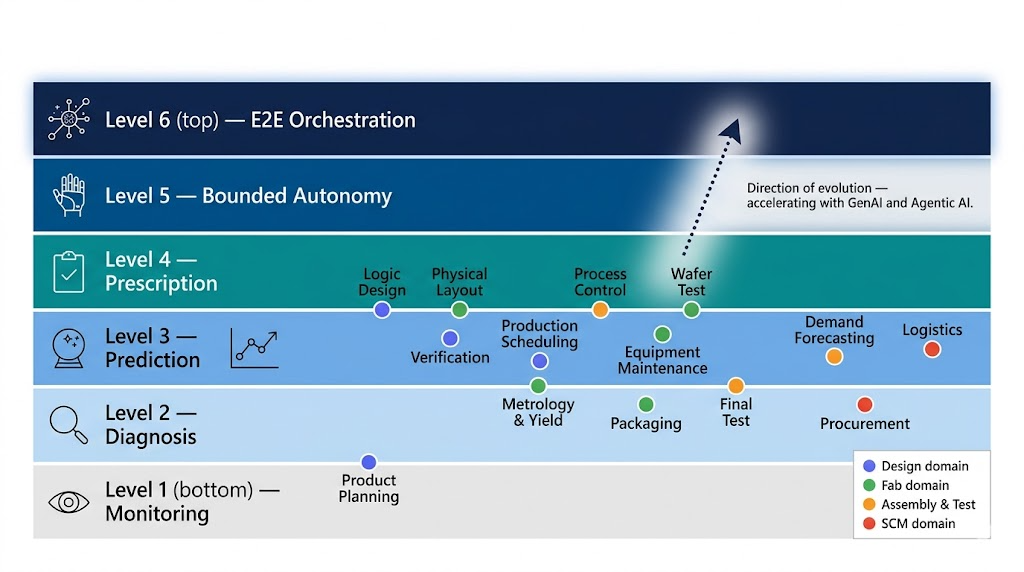

14개 프로세스, 지금 어디에 있는가

Part 1과 Part 2에서 다룬 14개 세부 프로세스를 성숙도 사다리 위에 종합하면 다음과 같다.

대부분의 프로세스가 '예측'에서 '처방' 사이에 위치해 있다. '제한적 자율'에 진입한 프로세스는 아직 없으며, 'E2E 오케스트레이션'은 업계가 지향하는 비전이지 현실이 아니다.

그러나 동시에, 이 사다리 위의 이동 속도는 빨라지고 있다.
생성형 AI와 에이전틱 AI의 등장으로 자연어 기반 인터페이스, 멀티모달 데이터 해석, 자율 실행 에이전트가 현실화되면서, 개별 프로세스의 성숙도 상승뿐 아니라 프로세스 간 연결의 가능성도 열리고 있다.

결론: 점을 잇는 기업이 승리한다

이 시리즈의 핵심 메시지는 하나로 수렴한다.
반도체 산업에서 AI의 가치는 개별 공정의 효율을 몇 퍼센트 높이는 데 있는 것이 아니라, 파편화된 14개 프로세스의 데이터를 연결하여 전체 밸류체인 수준의 인과관계를 파악하는 데 있다. 설계 변경이 수율에 미치는 영향을 제조 전에 예측하고, 필드 불량 데이터가 다음 세대 칩의 아키텍처에 자동으로 피드백되는 순환 구조 — 이것이 'AI 네이티브 밸류체인'의 본질이다.

현재 대부분의 기업은 이 여정의 초입에 있다. 그러나 시맨틱 데이터 레이크로 내부 사일로를 허물고, 연합학습으로 기업 간 지식 공유의 딜레마를 우회하며, 디지털 트윈으로 가상 시나리오를 검증하는 기술적 기반은 이미 형성되기 시작했다. 이 점들을 먼저 잇는 기업이 1조 달러를 넘어 1.5조~1.8조 달러까지 성장이 전망되는 반도체 시장에서 구조적 우위를 확보하게 될 것이다.

이 글에서 만난 반도체 용어들

FDC (Fault Detection and Classification, 결함 탐지 및 분류) — 팹 내 장비가 공정 중 실시간으로 생성하는 센서 데이터를 분석하여, 정상 범위를 벗어난 이상 징후를 탐지하고 그 종류를 분류하는 시스템. 공정 이상이 수율 파괴로 이어지기 전에 잡아내는 '조기 경보 체계'에 해당한다.

APC (Advanced Process Control, 고급 공정 제어) — 이전 공정 단계의 결과를 바탕으로 다음 장비의 레시피(공정 조건)를 자동 조정하는 제어 시스템. FDC가 '감시'라면, APC는 '조치'에 해당한다.

R2R (Run-to-Run) 제어 — 매 웨이퍼(또는 매 배치) 처리 결과를 다음 처리에 즉각 반영하는 반복 피드백 제어 방식. '한 번 굽고 결과를 보고, 다음번 오븐 온도를 조금 조정하는 것'에 비유할 수 있다.

ADC (Automatic Defect Classification, 자동 결함 분류) — 광학/전자 현미경이 촬영한 웨이퍼 결함 이미지를 AI가 자동으로 분류하는 기술. "이 결함은 스크래치", "이것은 파티클"처럼 종류를 판별한다.

적응형 테스트 (Adaptive Testing) — 칩의 전기적 특성 데이터를 실시간 분석하여, 양품 확률이 높은 칩에 대해 테스트 항목을 축소하거나 순서를 조정하는 기법. 불필요한 검사를 줄여 시간과 비용을 절감한다.

디지털 트윈 (Digital Twin) — 물리적 설비나 공정을 가상 공간에 실시간으로 복제한 시뮬레이션 모델. 실제 장비를 멈추지 않고도 다양한 시나리오를 가상으로 테스트할 수 있게 해준다.

OSAT (Outsourced Semiconductor Assembly and Test) — 반도체 패키징과 테스트를 전문적으로 수행하는 외주 기업. Amkor, ASE 등이 대표적이다. 팹리스(설계)-파운드리(제조)-OSAT(후공정)로 이어지는 분업 구조의 한 축이다.

칩렛 (Chiplet) — 하나의 거대한 칩 대신, 기능별로 나뉜 작은 칩들을 하나의 패키지 안에서 연결하는 아키텍처. 레고 블록처럼 필요한 기능 블록을 조합할 수 있어 설계 유연성이 높아지고, 개별 다이가 작아 수율 면에서도 유리할 수 있다. 다만 패키징과 인터커넥트의 복잡성이 증가하는 트레이드오프가 존재한다.

HBM (High Bandwidth Memory, 고대역폭 메모리) — 메모리 칩을 수직으로 쌓아 올려 대역폭을 극대화한 차세대 메모리. AI 가속기(GPU 등)의 핵심 부품으로, SK하이닉스와 삼성전자가 주요 공급사다.

이종 집적 (Heterogeneous Integration) — 서로 다른 기능, 다른 공정, 다른 재질의 칩들을 하나의 패키지 안에 통합하는 기술. 2.5D(나란히 배치), 3D(위로 쌓기) 등의 방식이 있다.

연합학습 (Federated Learning) — 여러 기관의 데이터를 한곳에 모으지 않고, 각 기관에서 로컬로 AI 모델을 학습시킨 후 학습 결과(가중치)만 중앙에서 취합하여 글로벌 모델을 개선하는 분산 학습 방식. 데이터 프라이버시와 IP 보호를 유지하면서 협업 학습을 가능하게 한다.

의미 기반 데이터 레이크 (Semantic Data Lake) — 단순히 데이터를 저장하는 것이 아니라, 지식 그래프, 메타데이터, 온톨로지를 통해 데이터에 의미와 맥락을 부여한 능동적 데이터 저장소. AI가 데이터를 '이해'할 수 있게 만드는 기반 인프라다. 업계에서 점차 논의가 활발해지고 있는 개념이나, 아직 확립된 표준 용어라기보다는 방향성을 나타내는 개념으로 이해하는 것이 적절하다.

워피지 (Warpage) — 패키징 과정에서 서로 다른 재질의 열팽창률 차이로 인해 칩이나 기판이 휘어지는 현상. 첨단 패키지에서 심각한 신뢰성 문제를 일으킬 수 있다.

PAT (Part Average Testing) — 동일 웨이퍼나 로트에서 생산된 칩들의 평균적 전기 특성과 비교하여, 통계적으로 이상하게 벗어나는 칩을 걸러내는 테스트 기법.
