by 케이머그 Dec 07. 2020

[분해] iPhone 12, 12 Pro 분해 정보

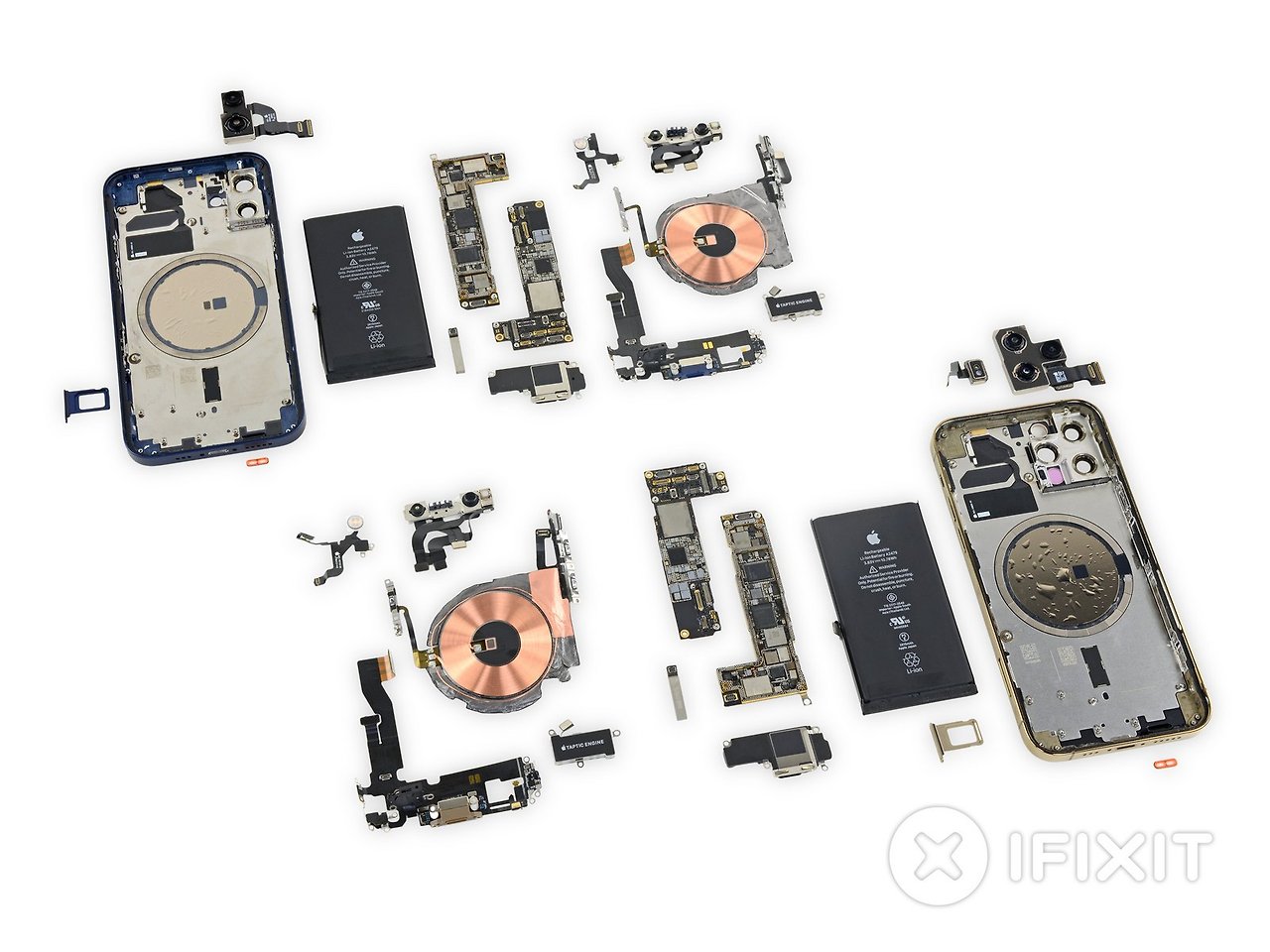

iPhone 12 Teardown

iPhone 12, iPhone 12 Pro 분해 리포트

[주요 특징]
- 4세대 Neural Engine 탑재 A14 Bionic
- True Tone HDR 지원 6.1인치 (2532 × 1170 픽셀) Super Retina XDR OLED 디스플레이
- iPhone 12 : 광각(ƒ1.6), 초광각(ƒ2.4) 카메라 장착 12MP 카메라 시스템
- iPhone 12 Pro : 광각(ƒ1.6), 초광각(ƒ2.4), 망원(ƒ2.0) 카메라 LiDAR 스캐너 포함
- 5G (sub-6GHz mmWave), 4x4 MIMO LTE, 802.11ax Wi-Fi 6, BlueTooth 5.0
- MagSafe 15W 무선 충전
- IP68 등급 최대 수심 6미터 30분 방수

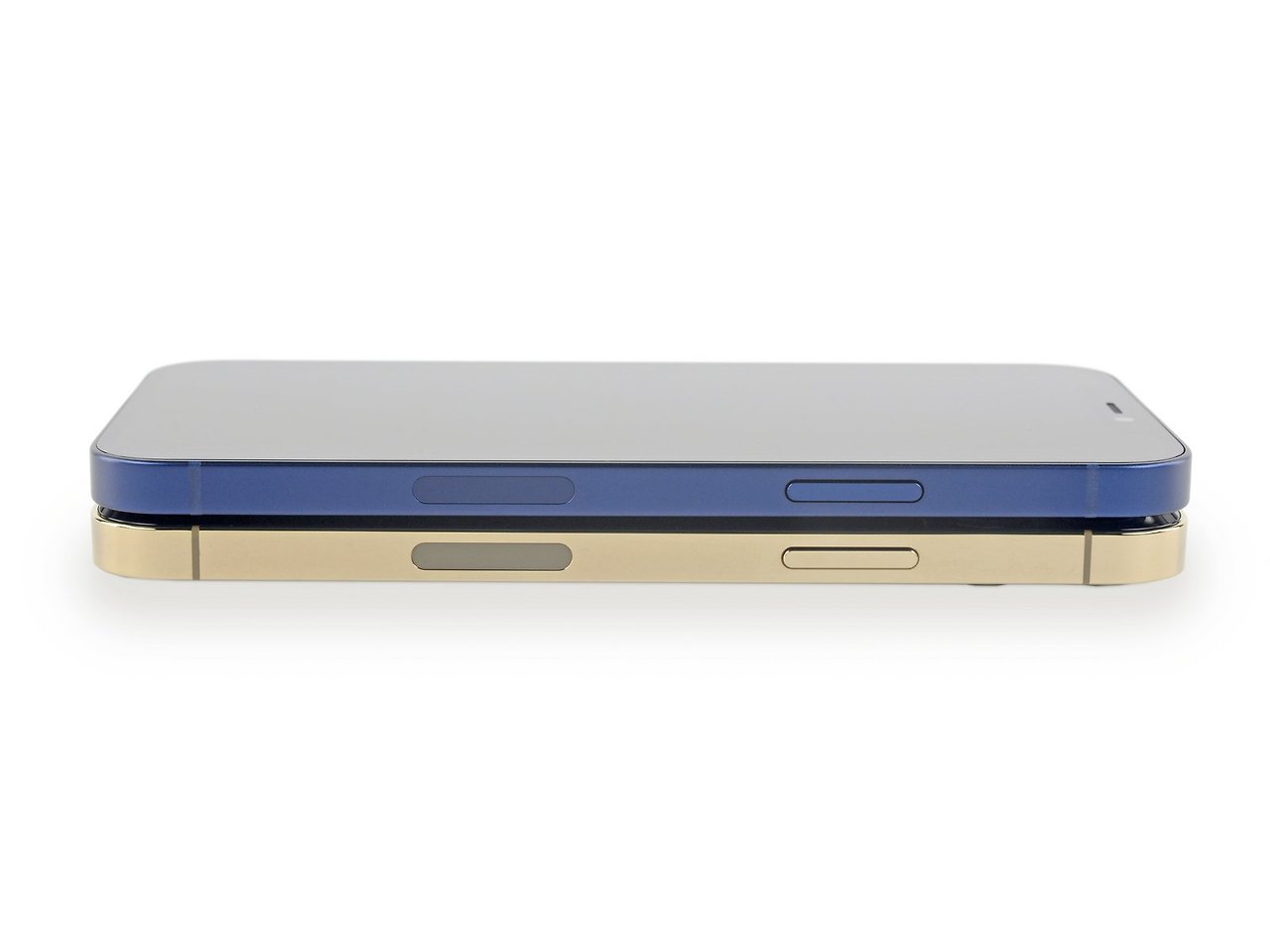

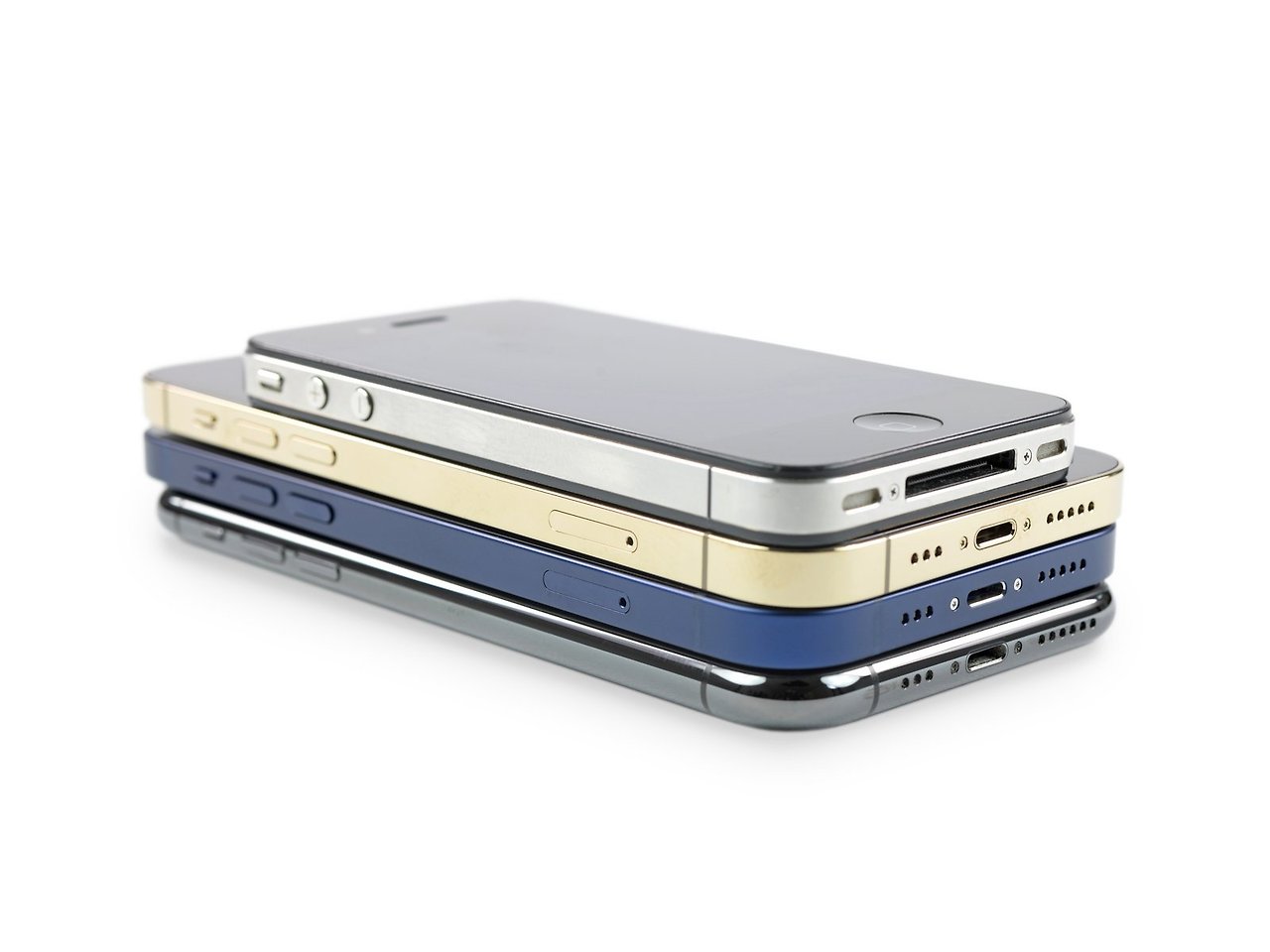

iPhone 12, iPhone 12 Pro의 디자인이 이전 iPhone 4와 같이 각진 디자인으로 변경되었습니다. 그립감 면에서는 iPhone 11 기종들이 손에 쥐는 느낌이 좋지만, 디자인은 각진 모습이 이전 아이폰의 향수를 느낄 수 있어서 더 좋아 보입니다.

측면에는 전원 버튼과 하단에는 mmWave 지원 안테나가 있습니다. (이 안테나가 있는 버전은 일부 지역에서만 판매됩니다.)

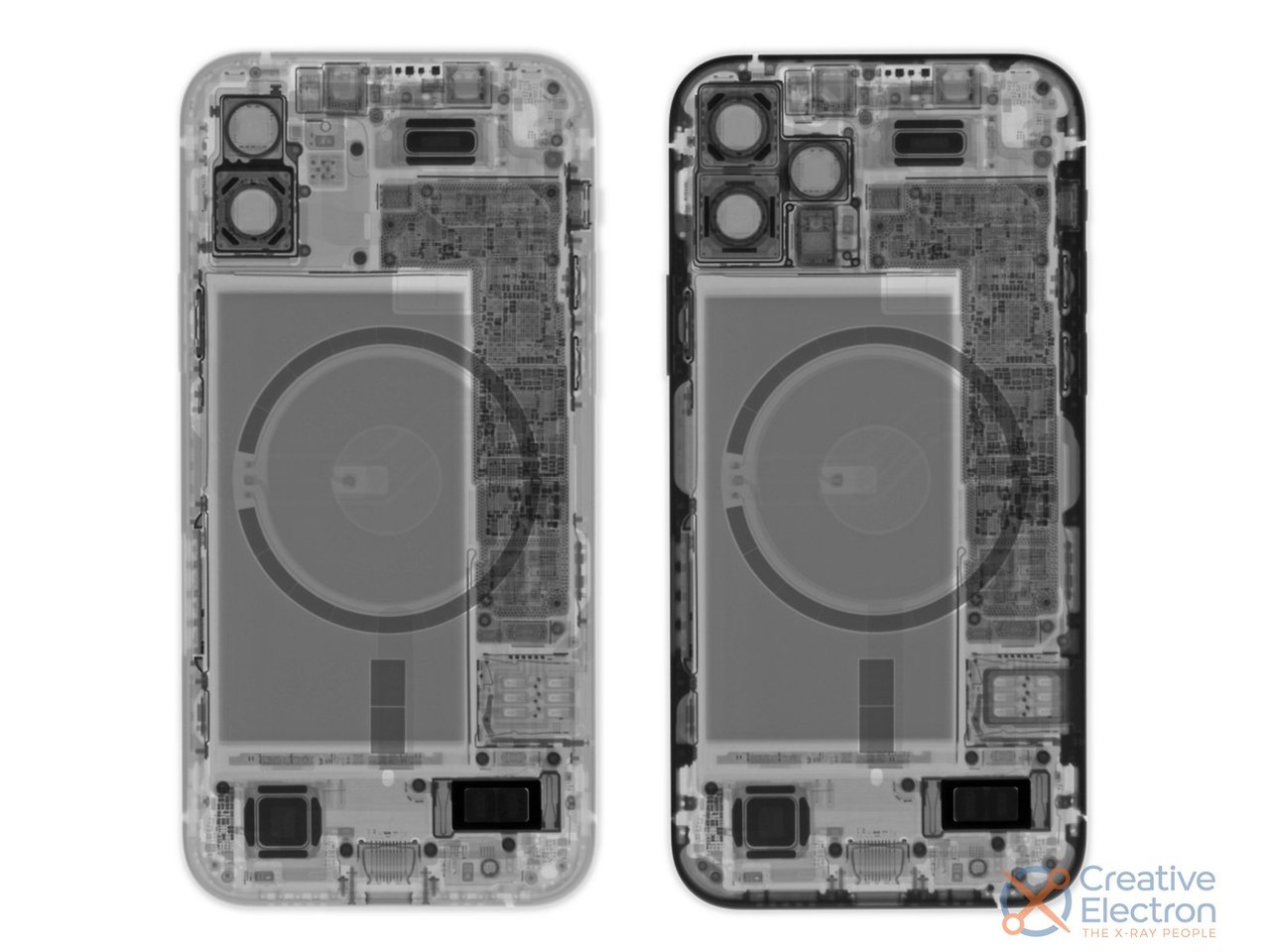

X-레이 사진

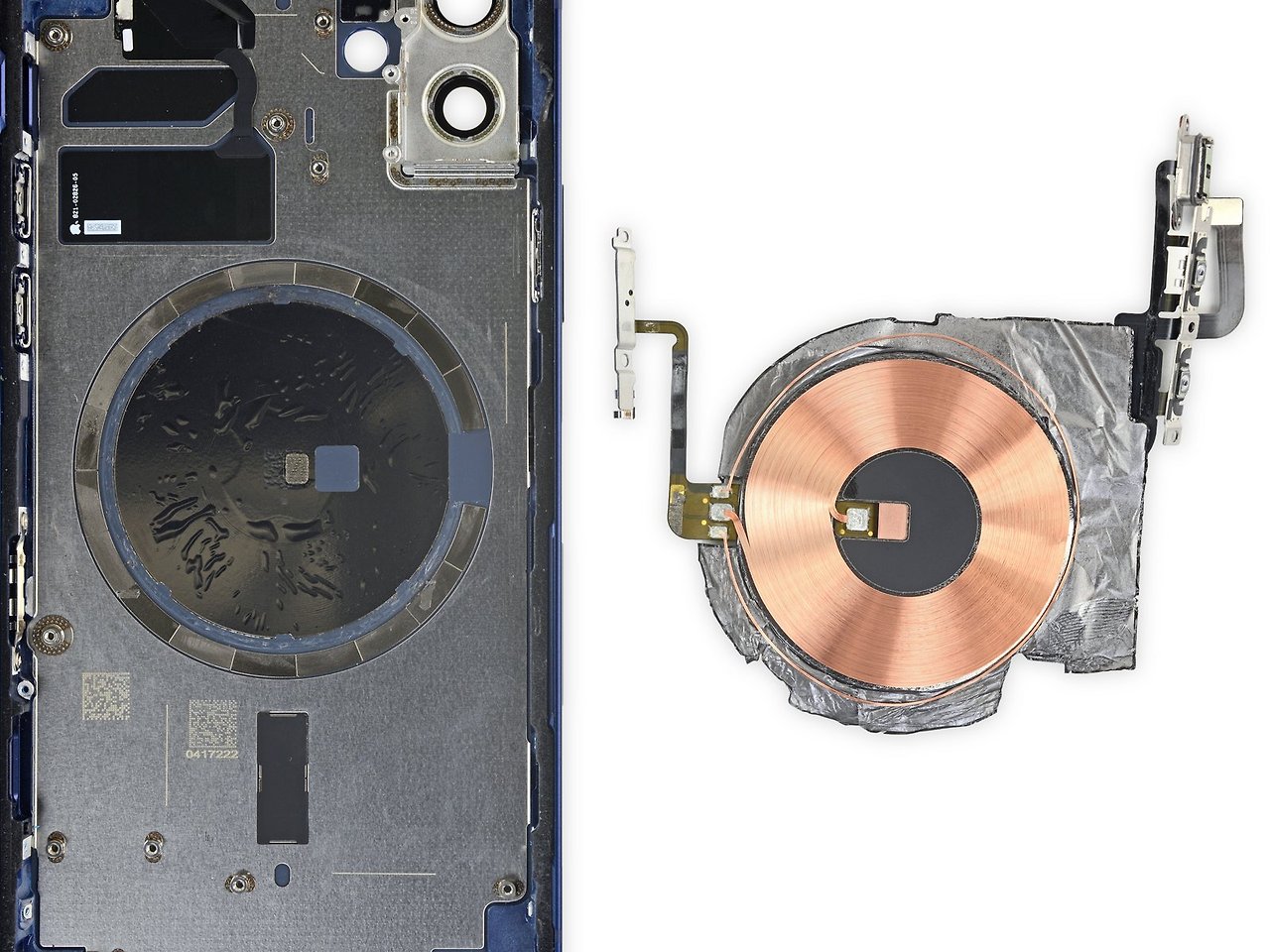

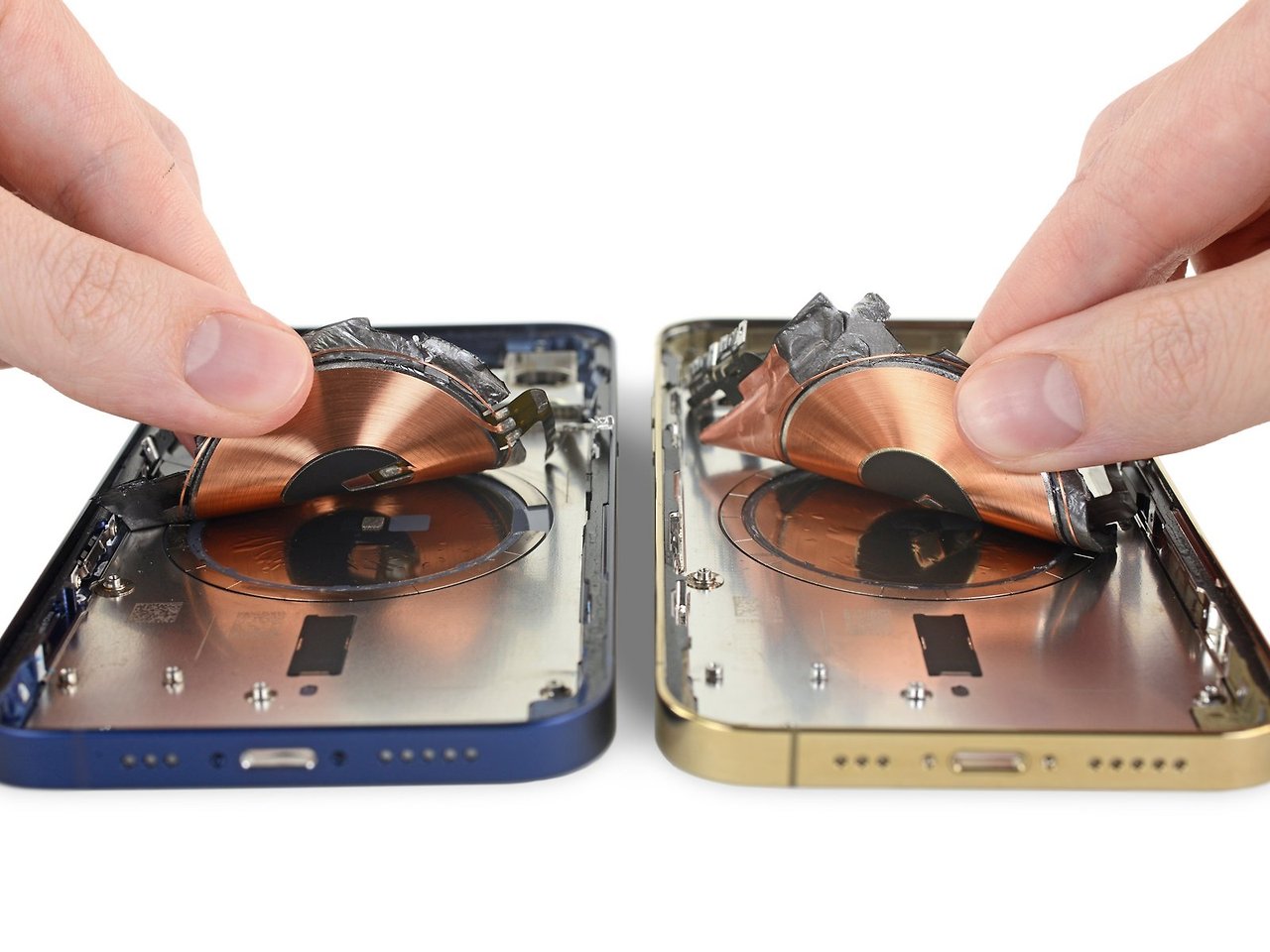

엑스레이 사진으로 내부를 미리 볼 수 있는데 MagSafe 무선 충전 디자인 부분이 원형으로 자리 잡고 있으며, 카메라 모듈로 iPhone 12, iPhone 12 Pro를 구분할 수 있고 그 외의 부분은 동일해 보입니다.

1. 하단 별나사 분리

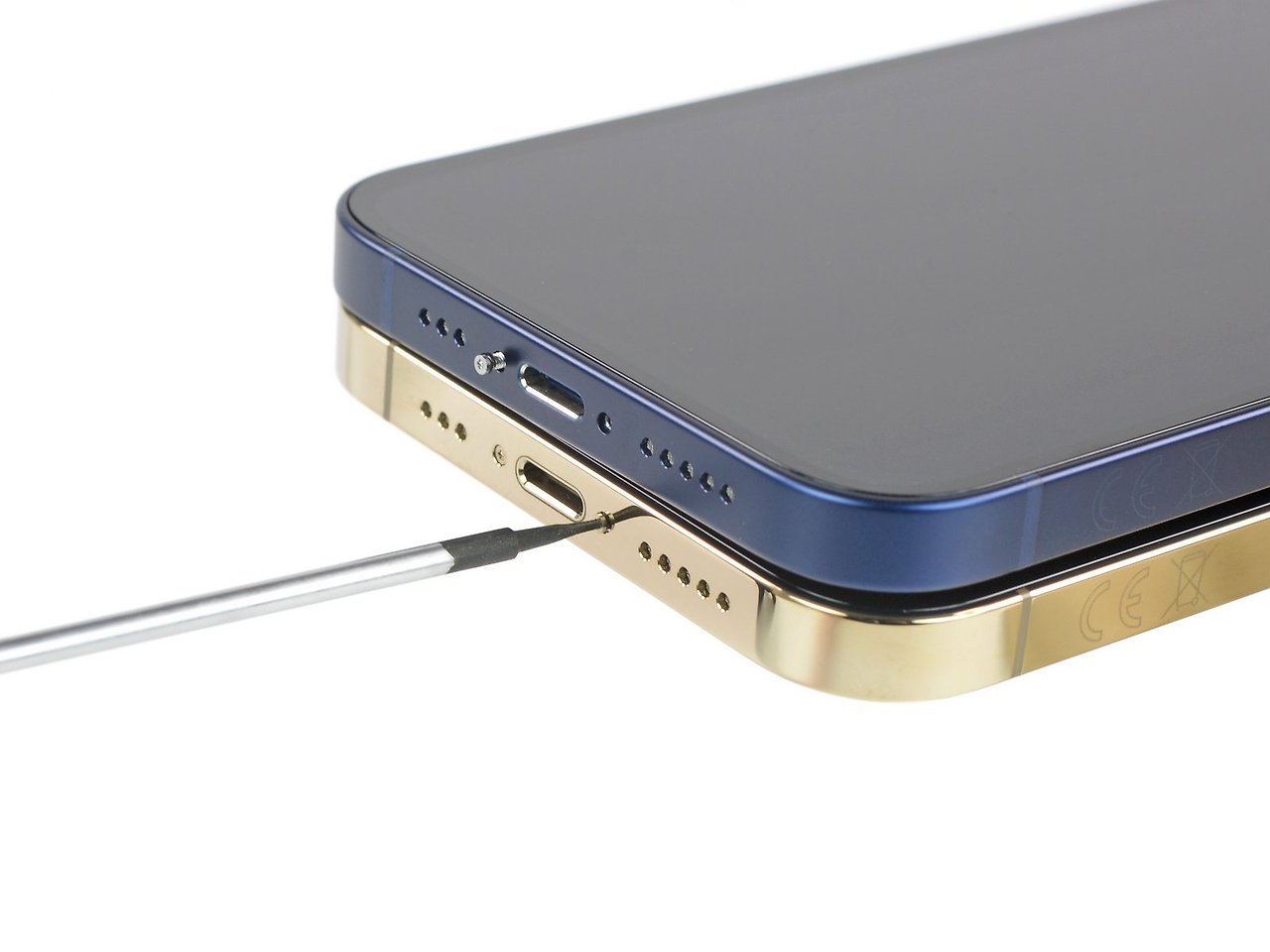

하단에 별 모양의 Pentalobe 나사 2개 분해합니다.

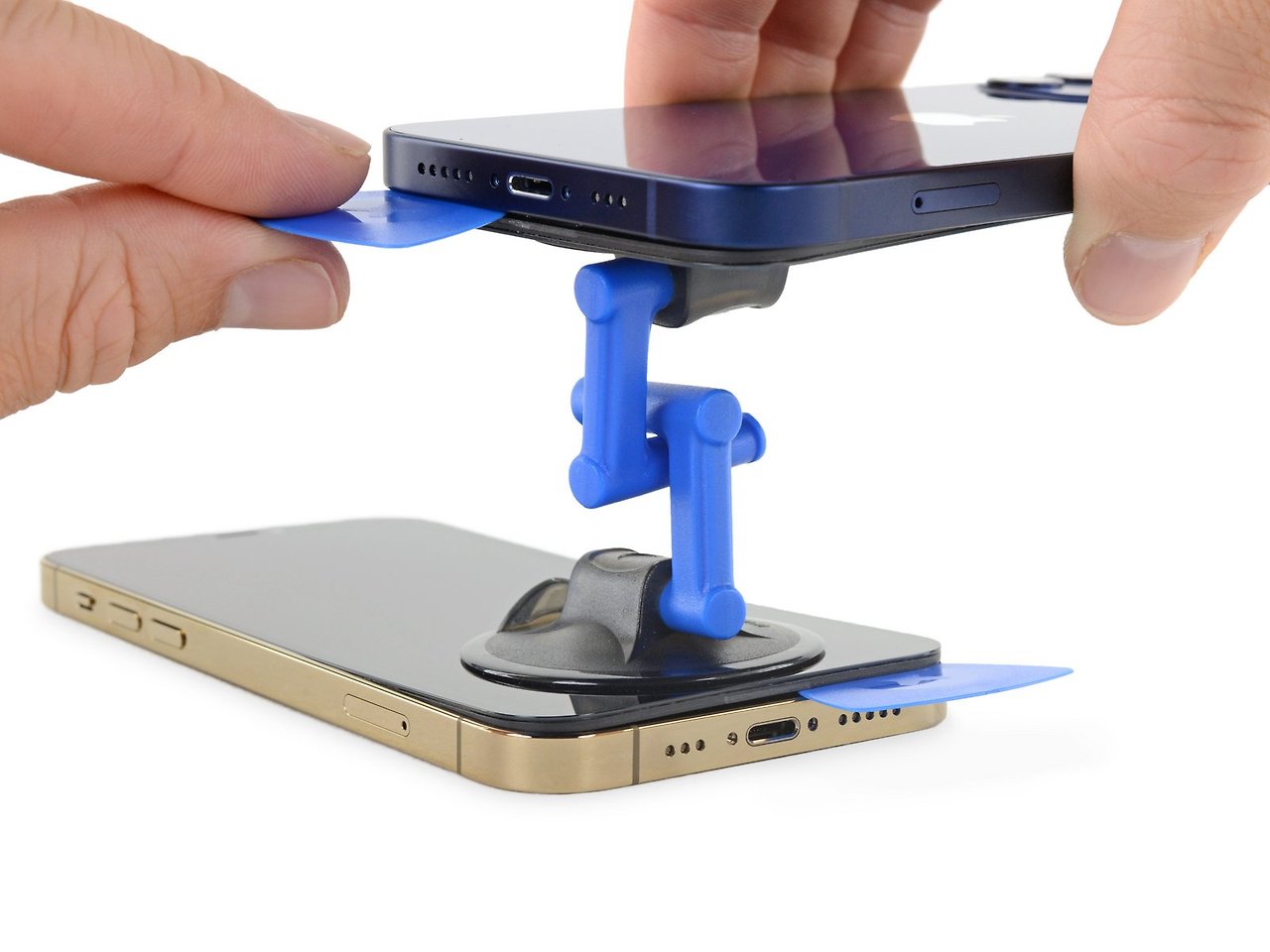

하단에 공기 압축기를 붙여 살짝 들어 올립니다. 그 사이에 기타 피크 모양의 분해 도구를 끼워 넣어 전면 액정을 들어 올립니다.

액정 테두리 부분에는 액체 침수 방지와 고정을 위한 테이프가 붙여져 있습니다.

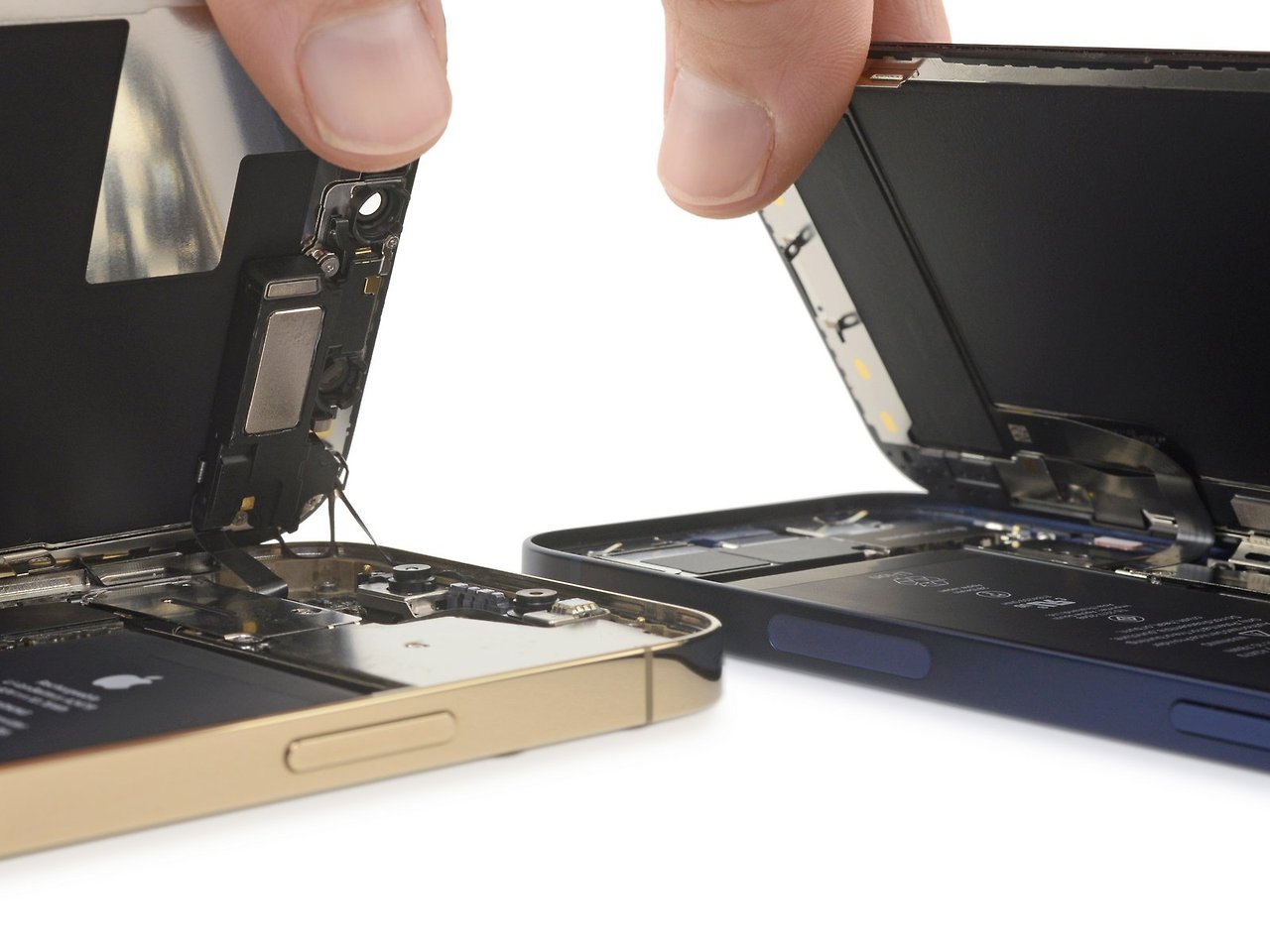

2. 디스플레이 분리

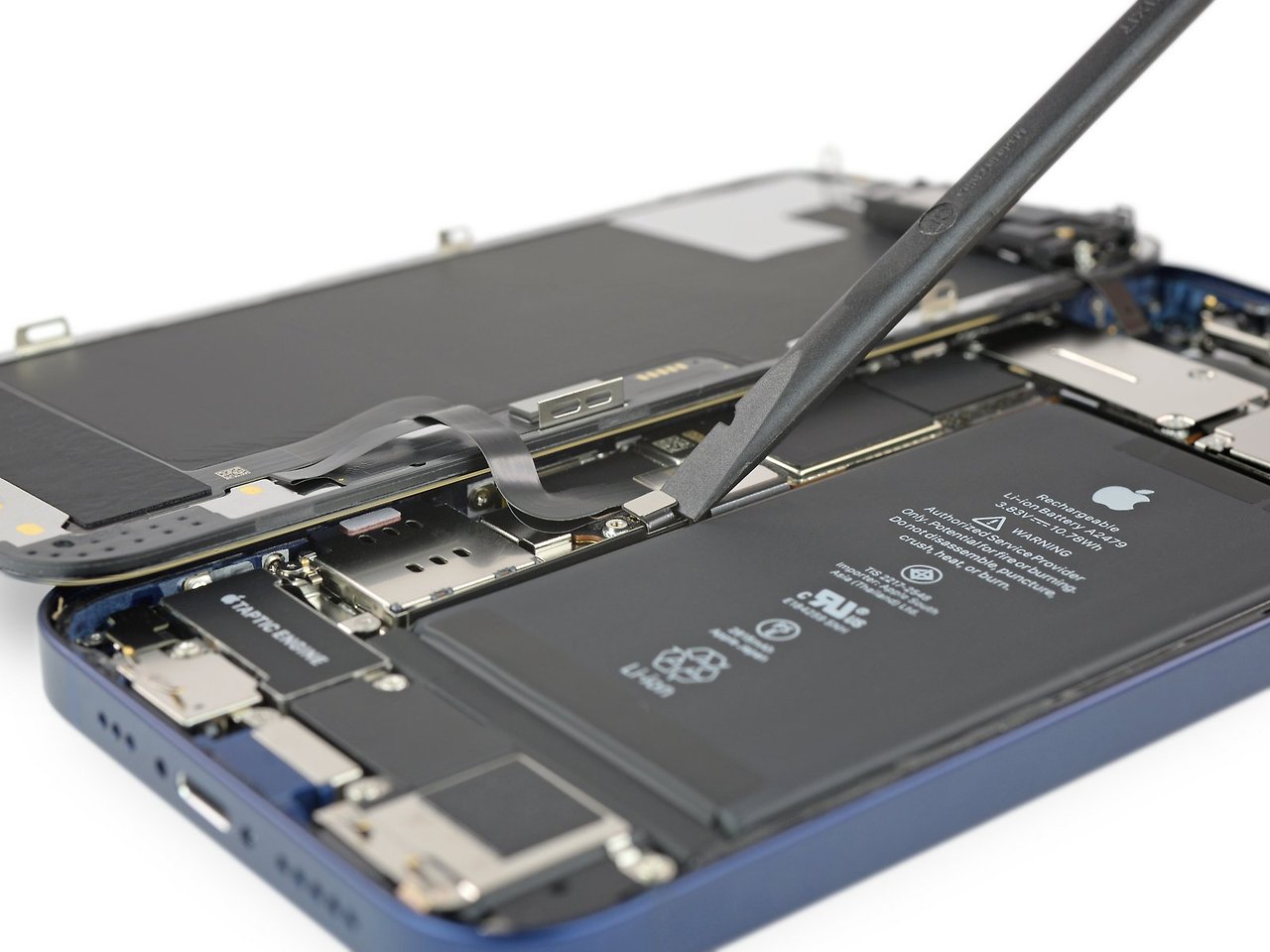

왼쪽 가장자리에 메인 보드가 있으며 중앙에 디스플레이 커넥터와 상단의 전면 센서 커넥터를 분해합니다.

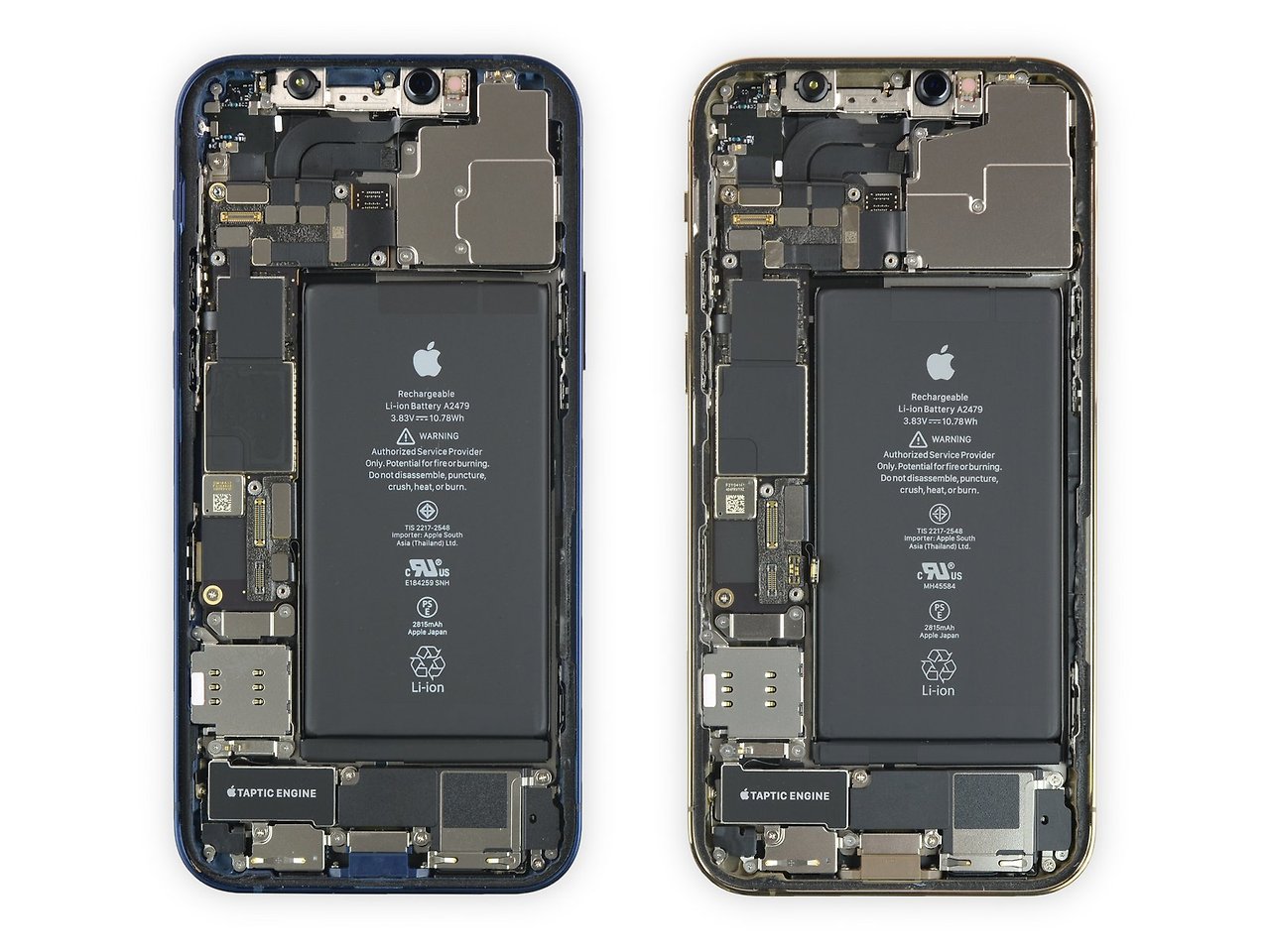

왼쪽이 iPhone 12 오른쪽이 iPhone 12 Pro 모델로서 카메라 부분을 제외하면 2개의 제품은 동일한 구성을 하고 있습니다.

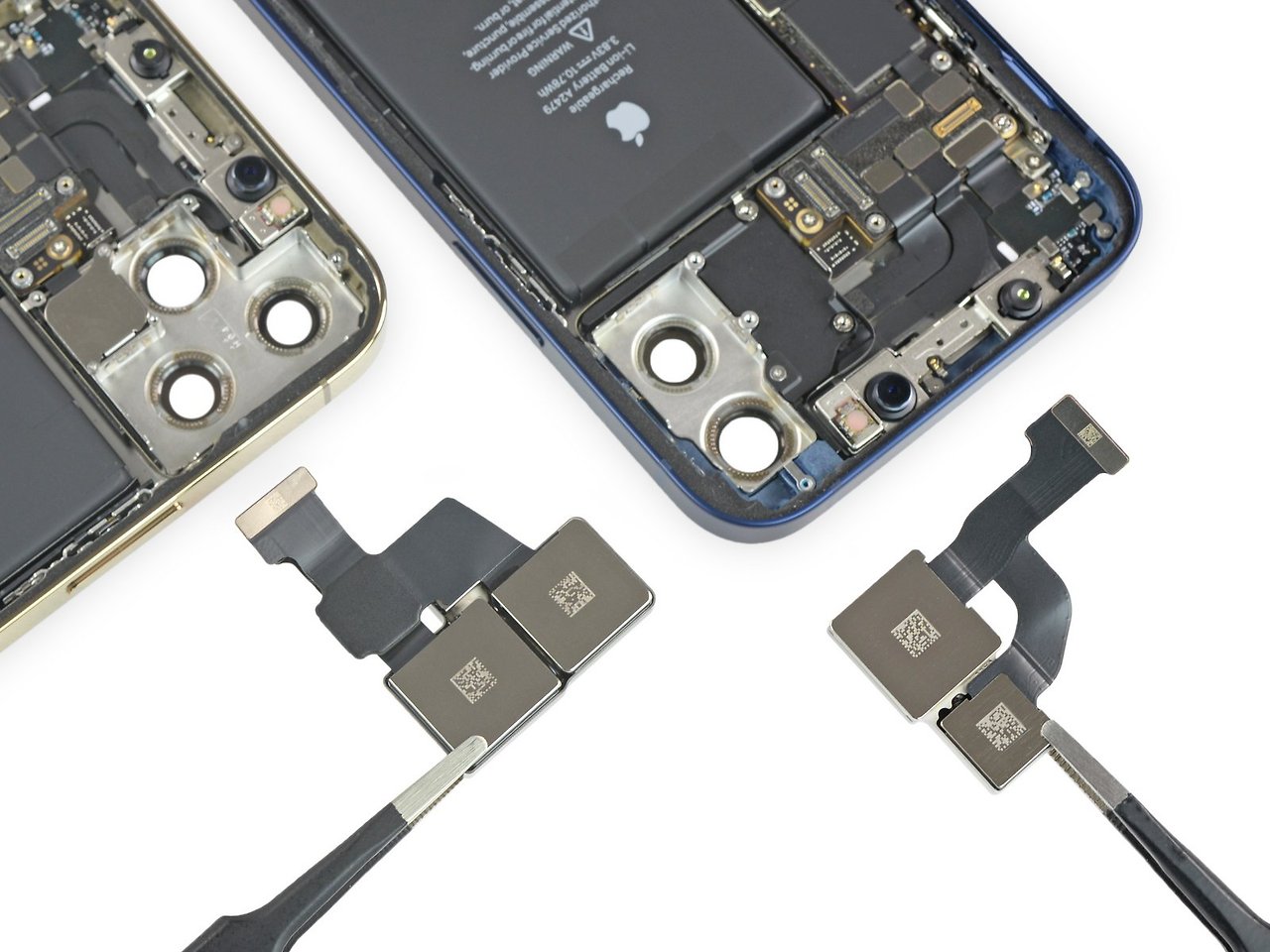

3. 카메라 모듈 분리

두 전화기 모두 각각 f/1.6 및 f/2.4 조리개를 갖춘 12MP 와이드 및 초광각 카메라를 기본으로 하며 iPhone 12 Pro 모델만 f/2.0 망원 렌즈와 LiDAR 센서를 탑재하고 있습니다. 그로 인해 Pro 카메라에는 ProRAW, 듀얼 OIS 및 LiDAR가 제공하는 저조도 사진 기능이 있습니다.

iPhone 12 카메라 모듈에는 공간을 채우기 위한 플라스틱 조각이 추가로 포함되어 있습니다.

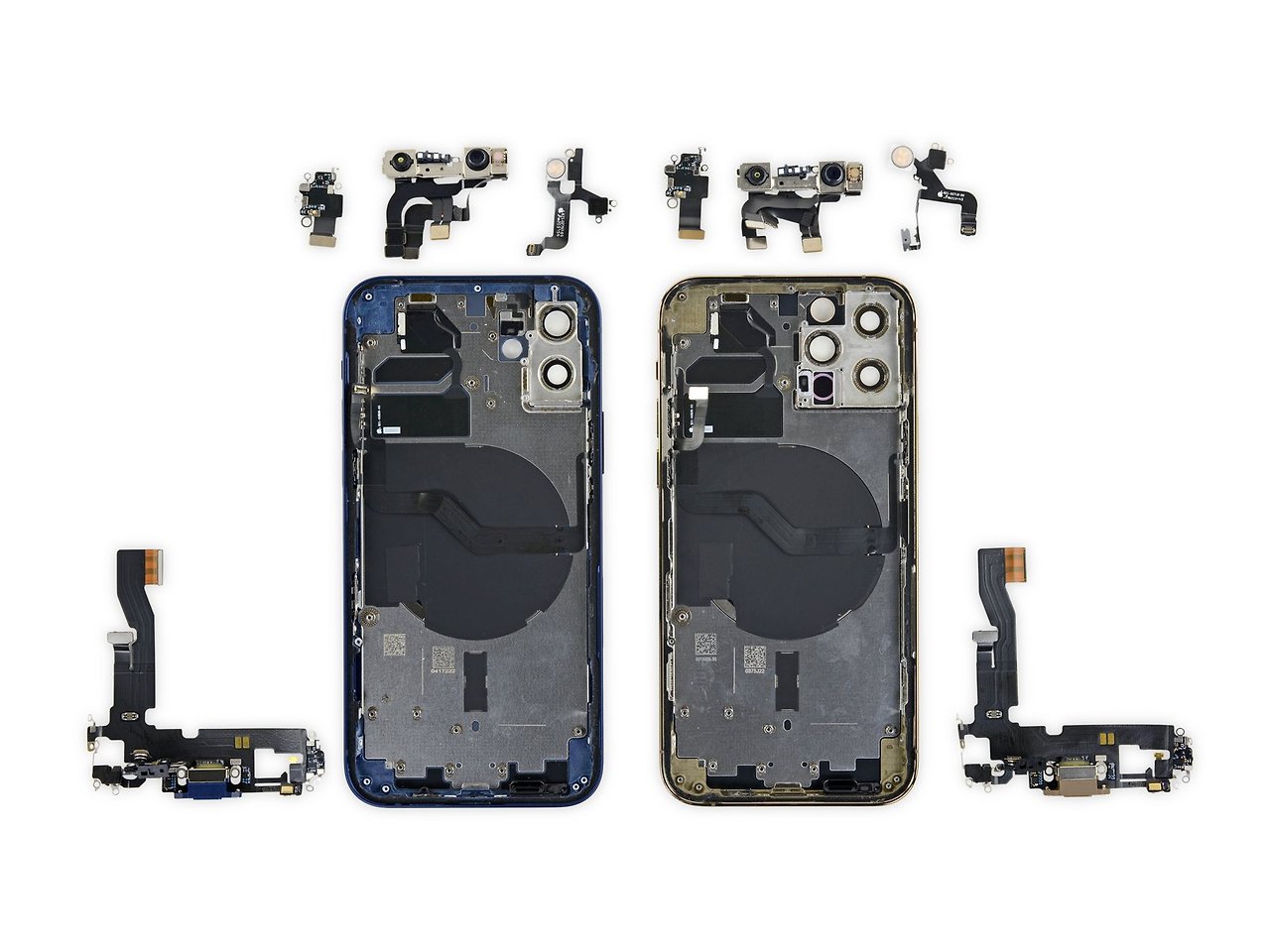

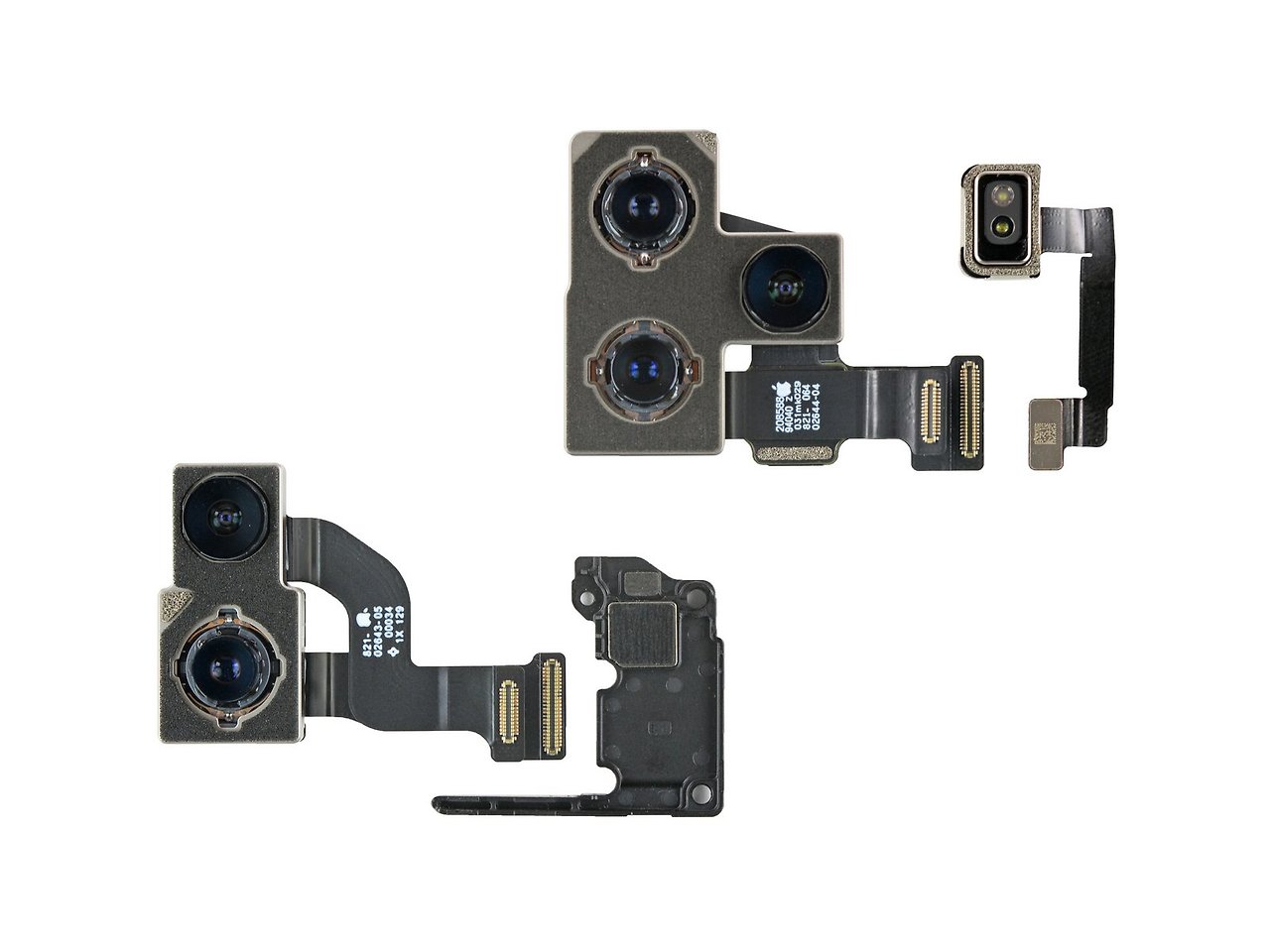

왼쪽 하단 iPhone 12 카메라 모듈과 공간을 채우기 위한 플라스틱 조각, 오른쪽 상단 iPhone 12 Pro 모델 f/2.0 망원 렌즈와 LiDAR 센서를 탑재하고 있습니다.

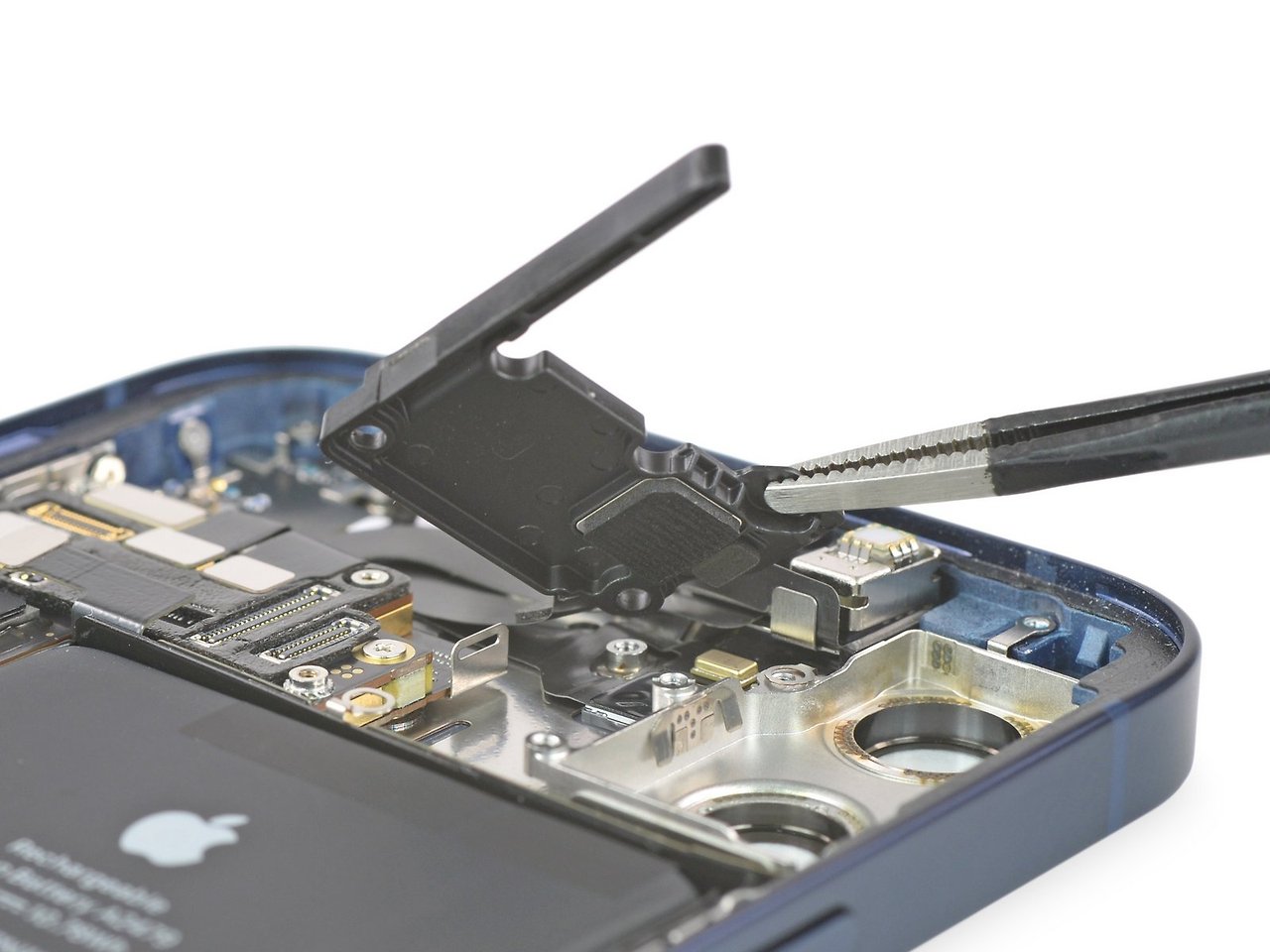

4. 스피커 모듈 분리

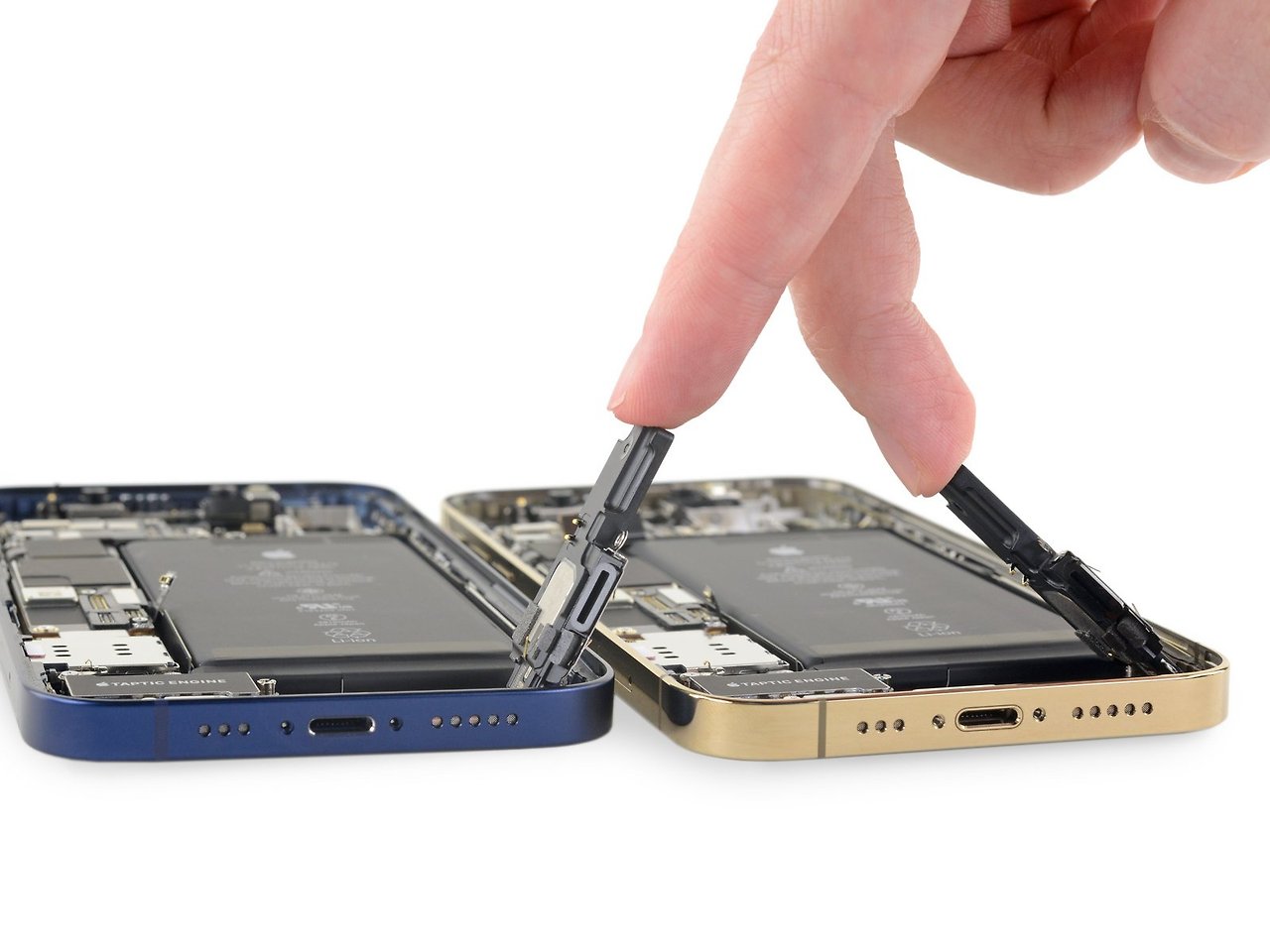

SIM 카드 트레이 리더기를 분해합니다. 이 부분을 분리해야 스피커 모듈을 분해할 수 있습니다.

스피커 모듈의 분해 작은 진동판과 같은 스피커 모듈은 하단에 5개의 구멍으로 메인 소리가 출력되며, 3개의 구멍 쪽으로는 관처럼 된 공간으로 소리가 반사되어 출력됩니다.

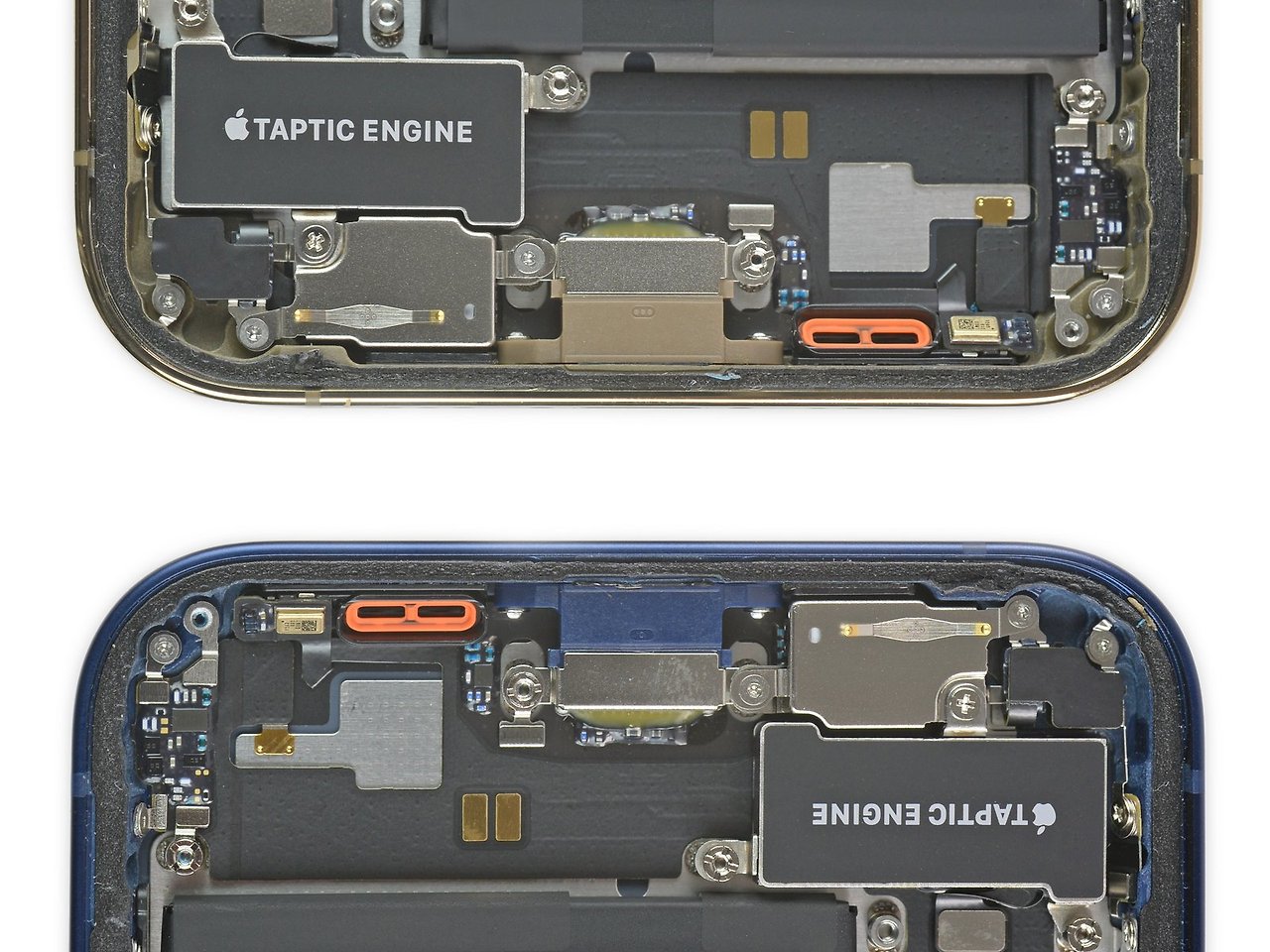

스피커 모듈의 분해 작업으로 본체와 스피커 사이에 주황색 고무 개스킷이 위치해 있습니다. 이전 모델들은 이 부분을 양면 접착제를 이용해 붙였지만 이 부분은 개선된 것 같습니다. 따라서 까다로운 접착제 재작업이 필요했던 과거보다 훨씬 수월하게 스피커를 분리하고 교체할 수 있습니다. 배터리를 교체하려면 스피커를 분리해야 하기 때문에 이는 수리 측면에서는 도움이 되는 부분입니다.

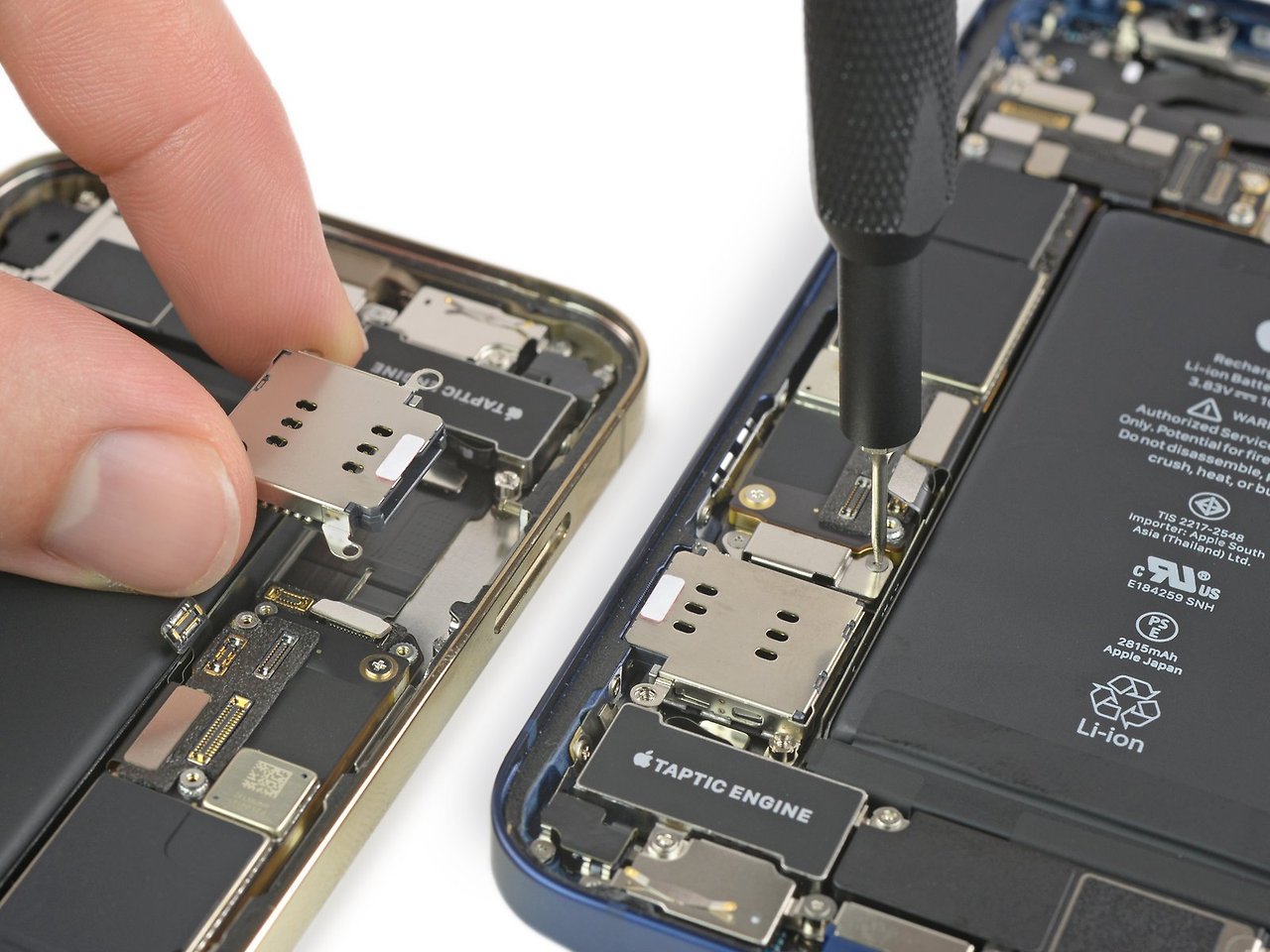

5. Taptic Engine 분리

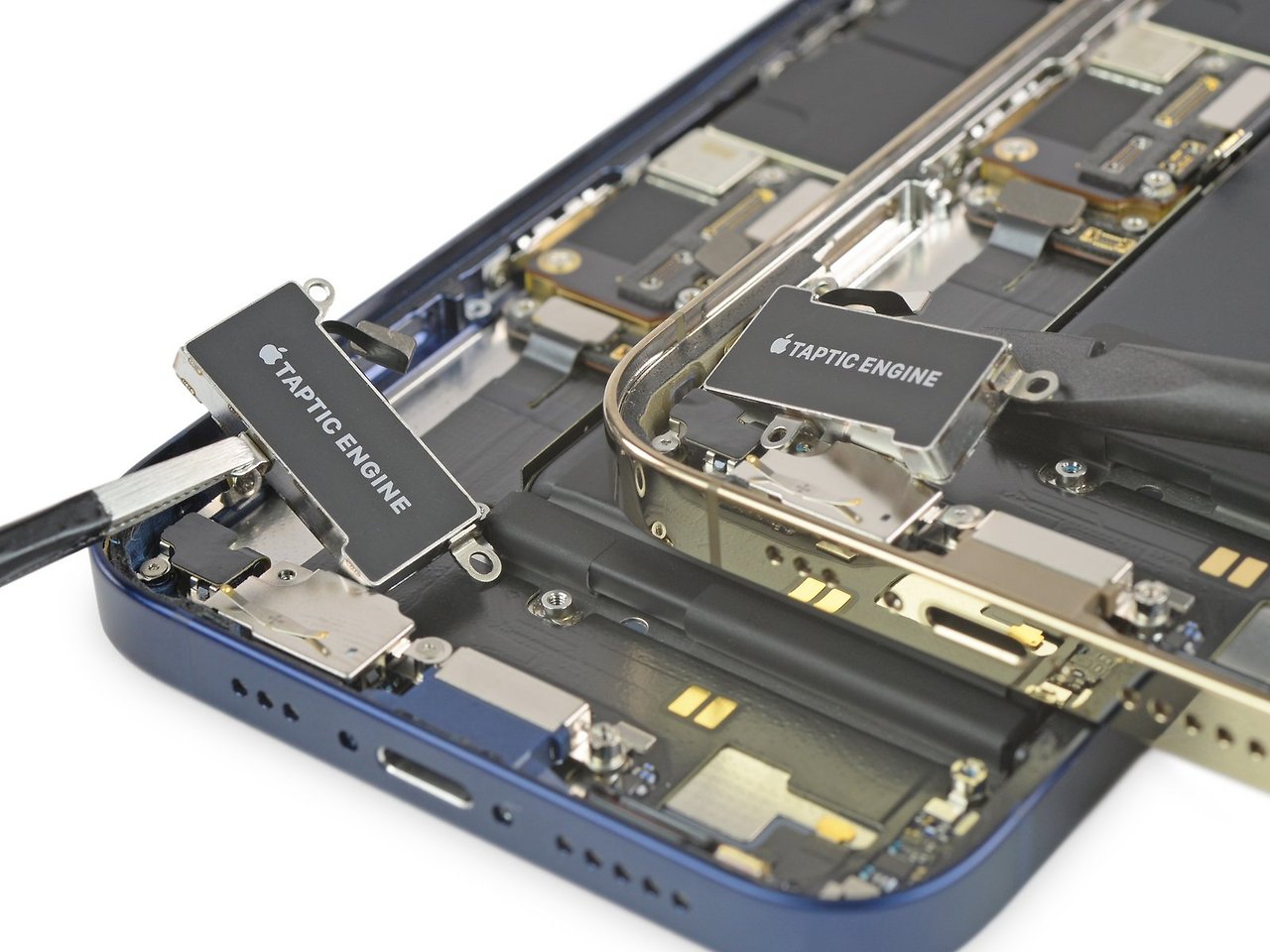

Taptic Engine/탭틱 엔진은 진동 등의 피드백을 전달하는 장치로 2개의 나사를 풀면 분해가 되고, iPhone 12와 iPhone 12 Pro 모두 동일한 규격이며 테스트 결과 기능적으로 호환 가능합니다. 이전 iPhone 11보다는 약간 작지만 두께는 더 두껍습니다.

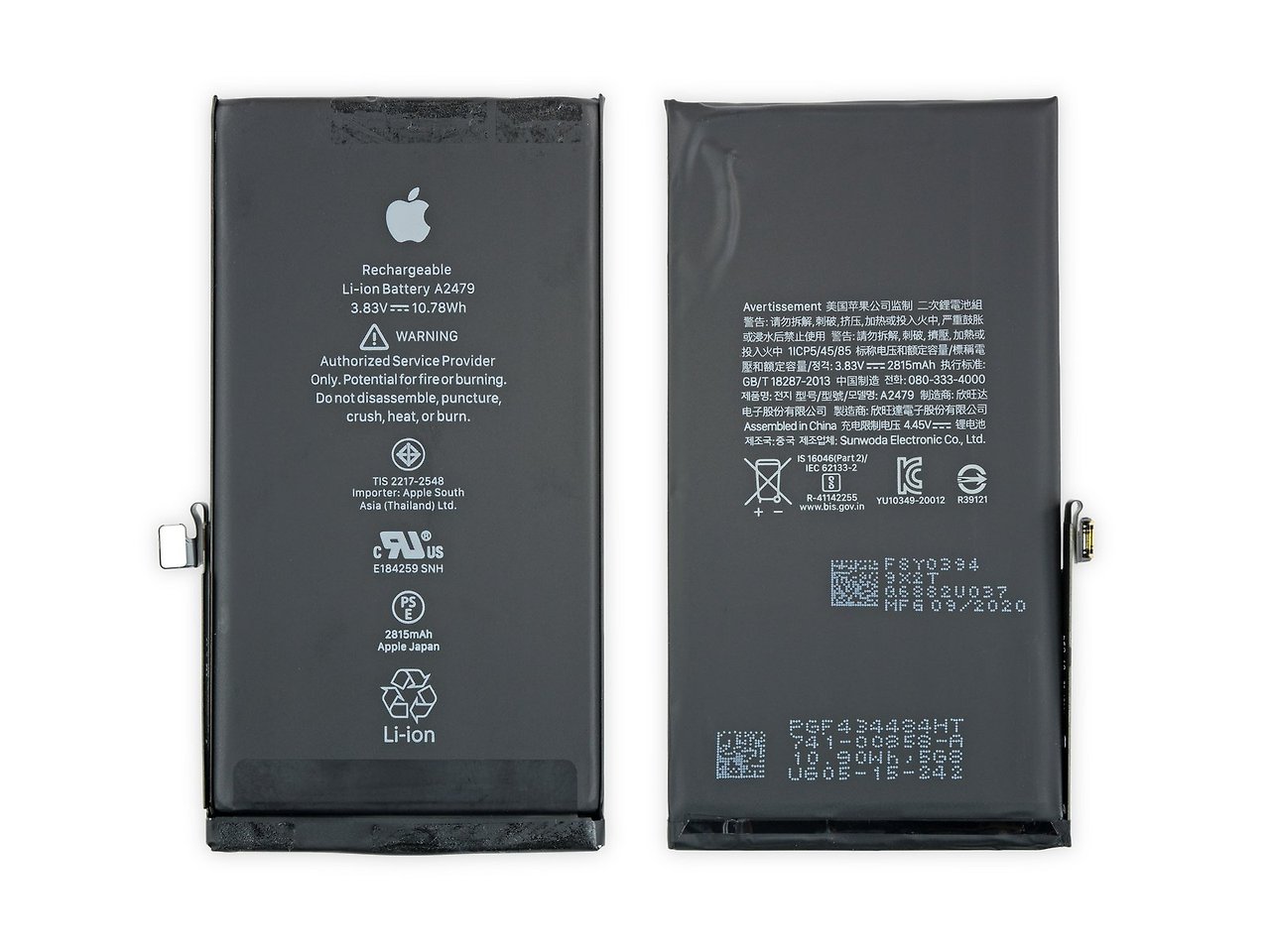

6. 배터리 분리

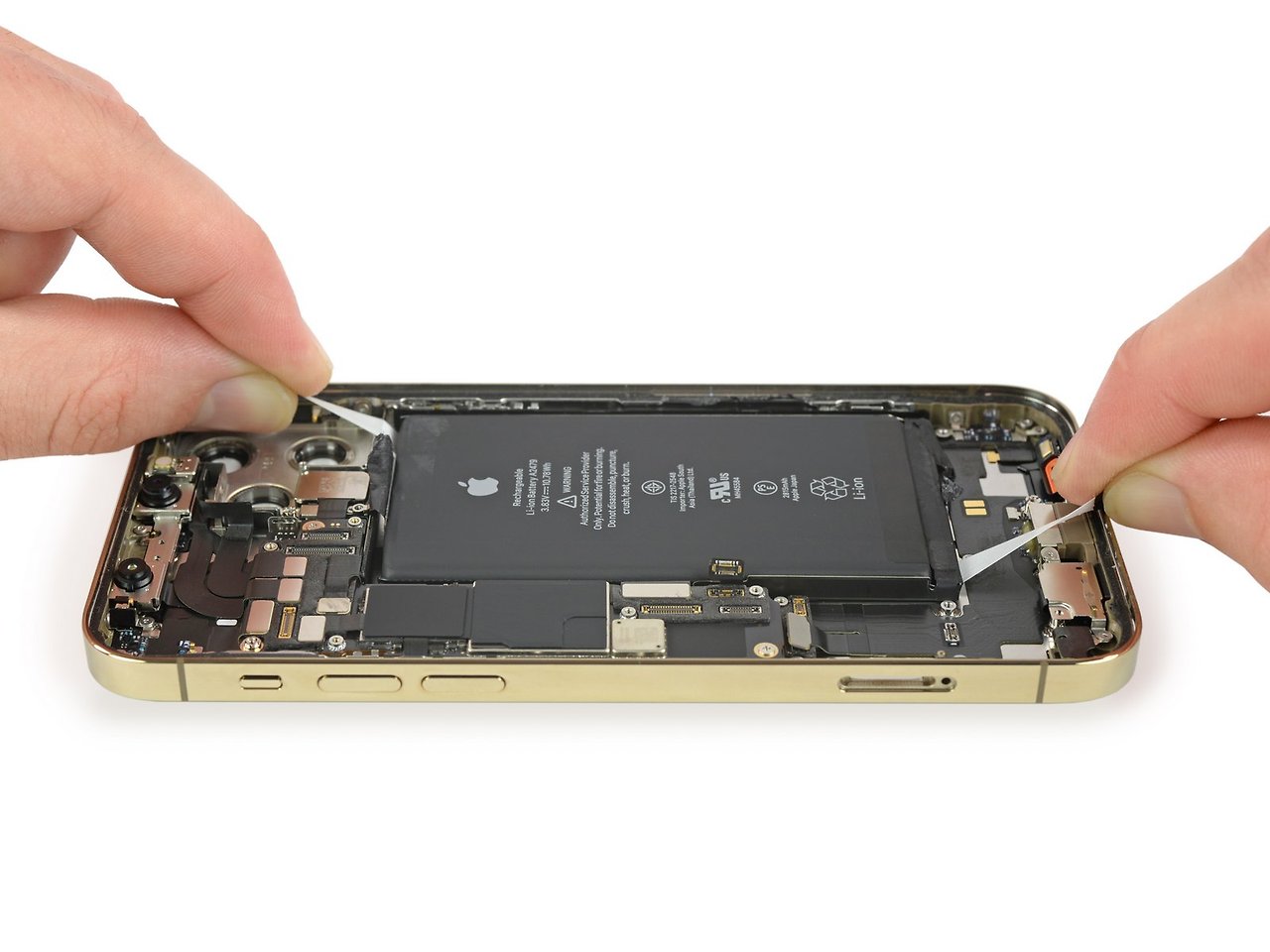

배터리 분리는 상단과 하단에 검은색 비닐 테이프에 연결된 흰색 접착테이프를 서서히 당기면 본체와 배터리 사이에 접착 테이프가 떨어지면서 분리됩니다. 이때 천천히 당겨야 하며 급하게 잡아당기면 흰색 테이프가 끊어질 수 있으니 주의해야 합니다.

iPhone 12와 12 Pro가 동일한 배터리를 사용한다고 하는데, 두 배터리 모두 10.78Wh 용량으로 동일한 규격입니다.

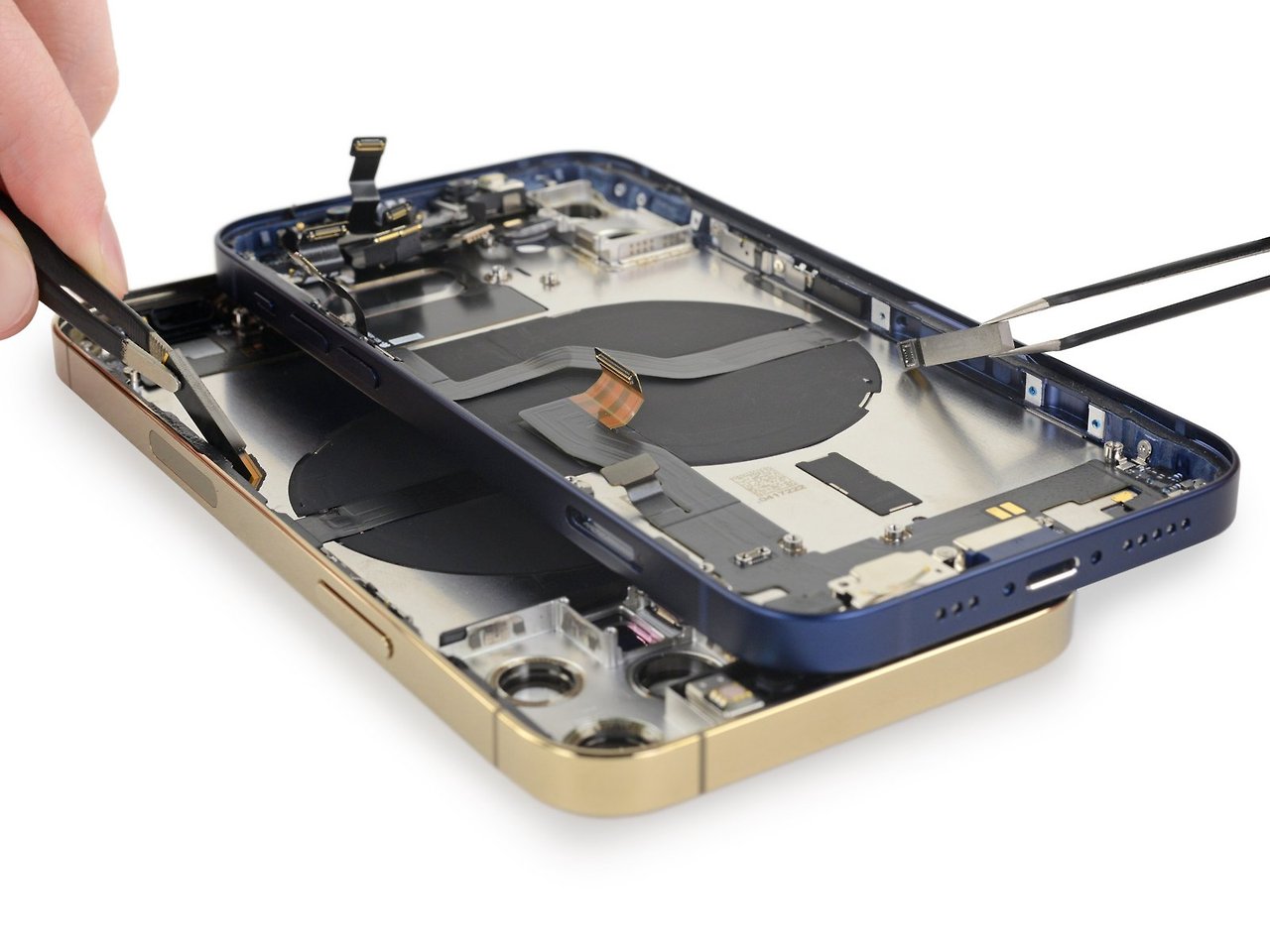

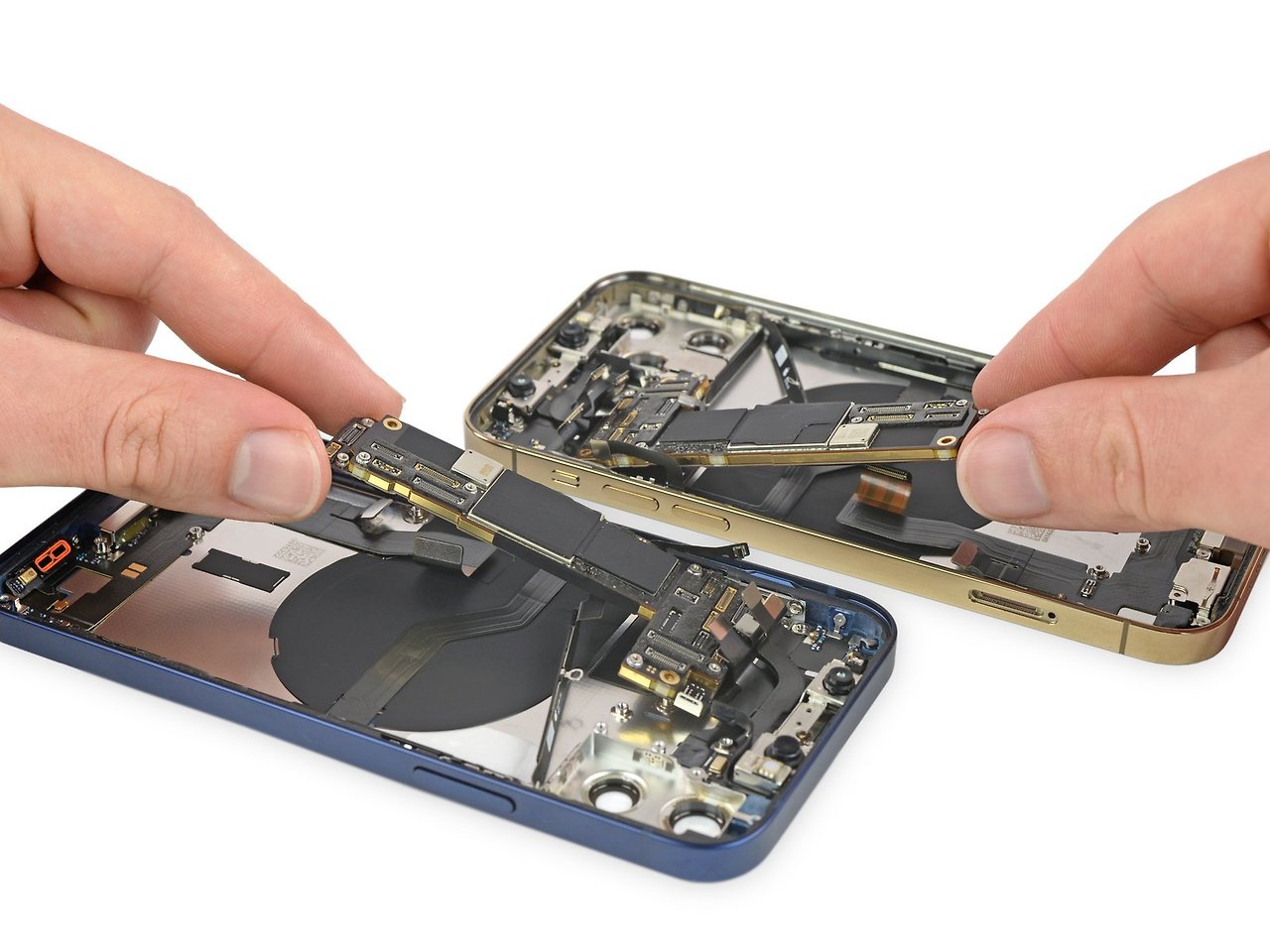

7. 메인보드 분리

카메라 안테나 등의 각종 연결 케이블을 분리하고 나서 3개의 고정 나사를 분리하면 메인보드가 분해됩니다.

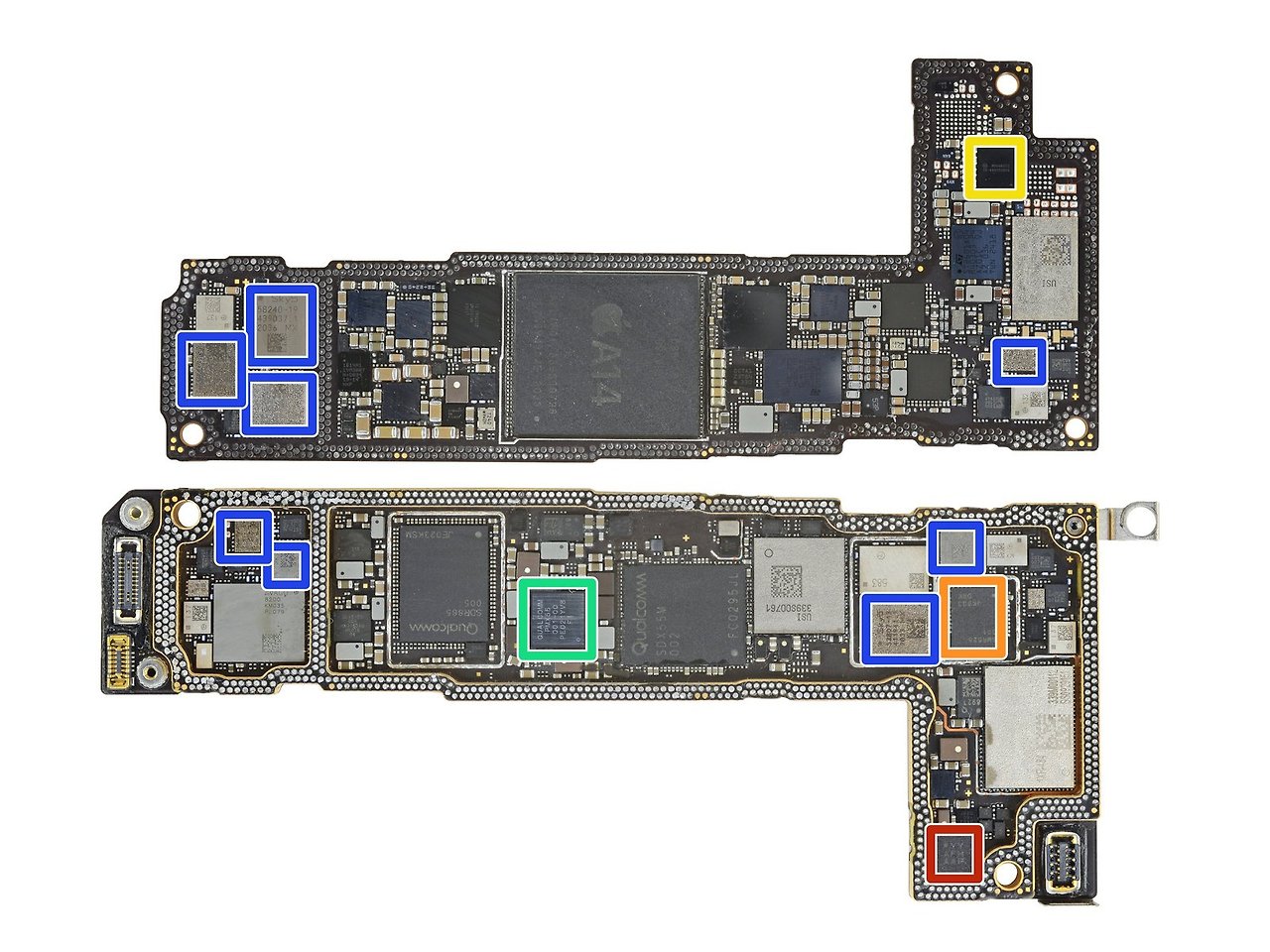

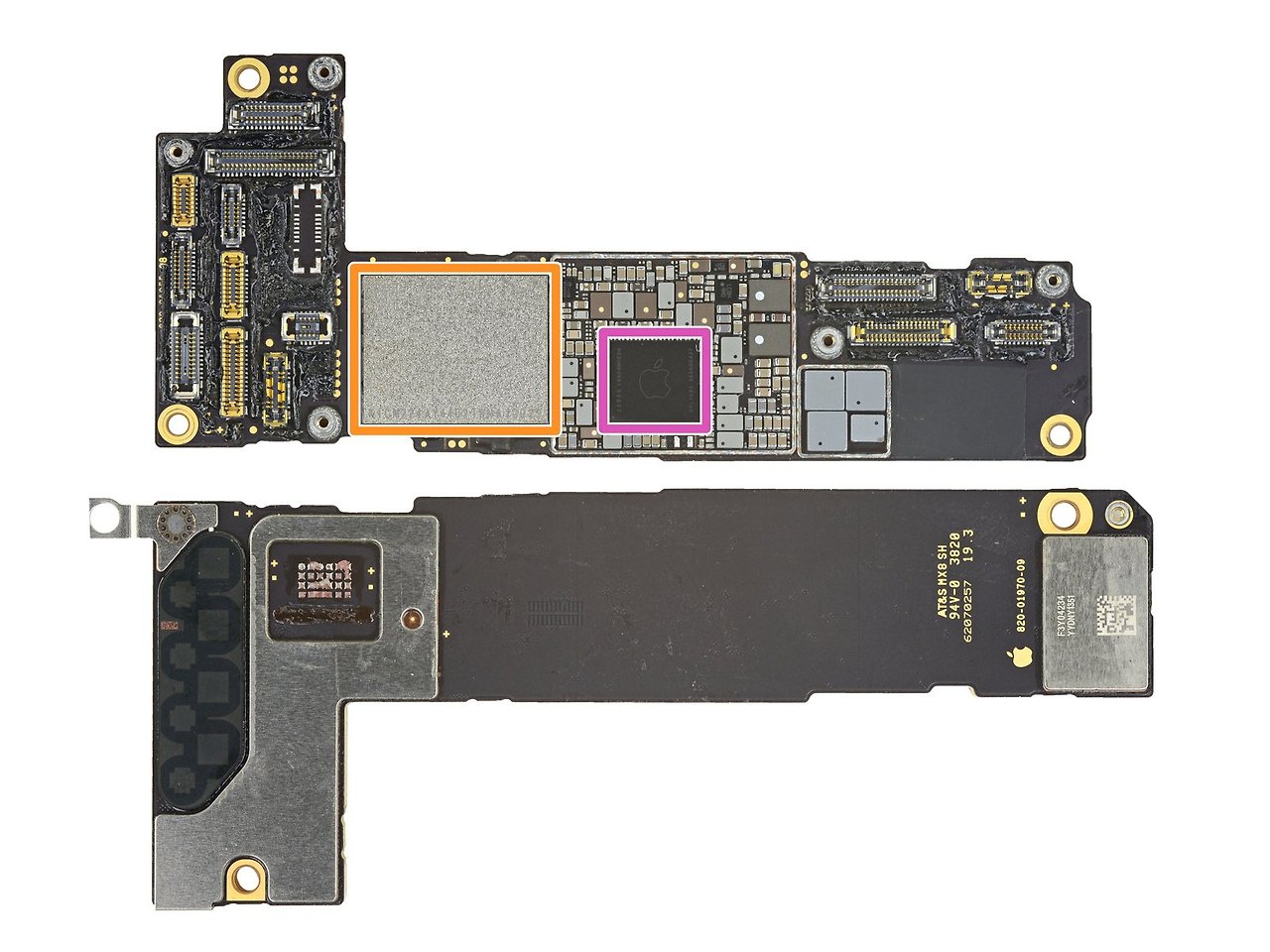

8. 메인보드 칩 안내

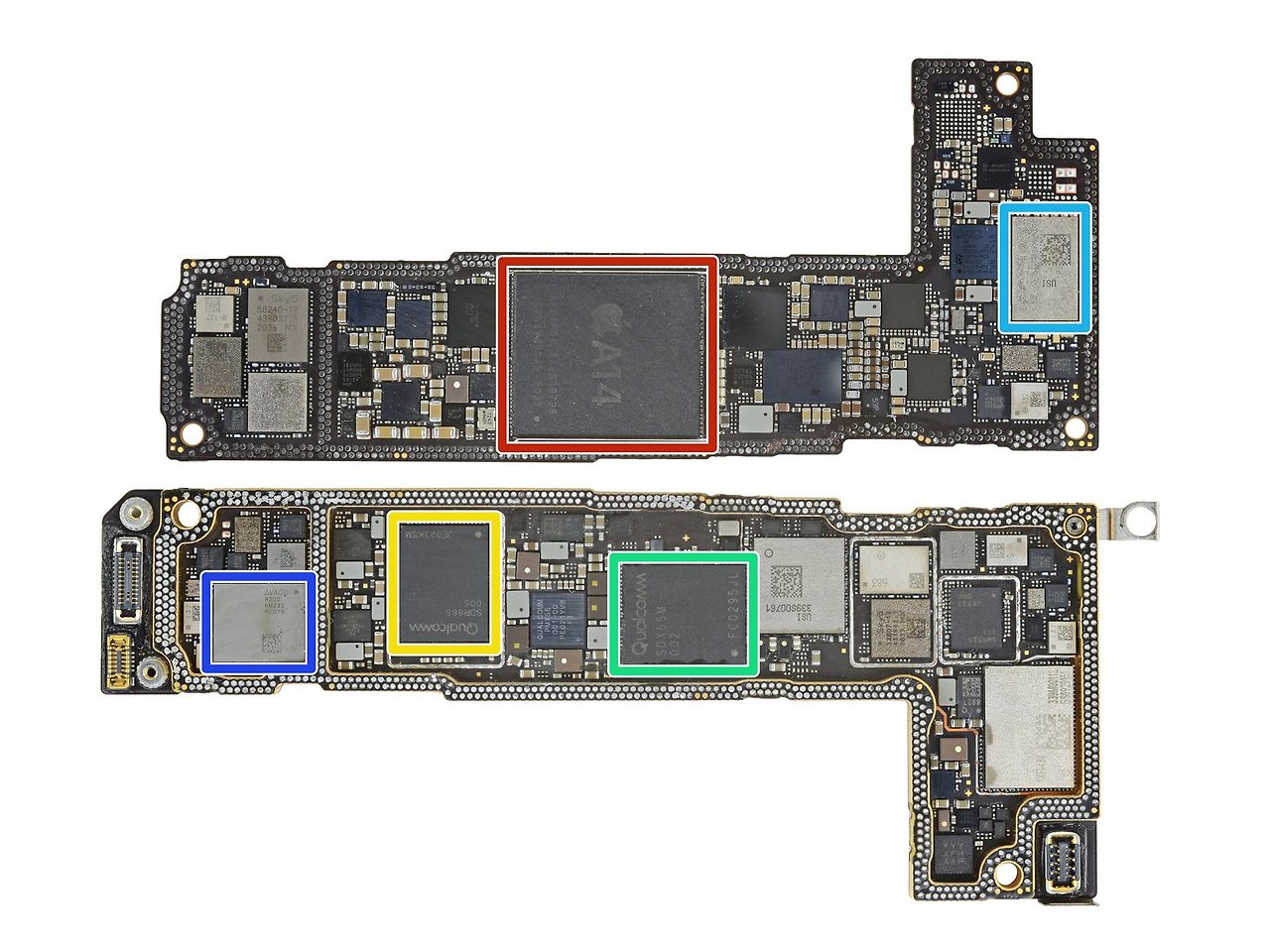

[파트 1]
빨간색 : Apple APL1W01 A14 Bionic SoC, Micron D9XMR MT53D512M64D4UA-046 XT:F 4GB LPDDR4 SDRAM (12 Pro는 6GB RAM)
주황색 : KICM224AY4402TWNA12029, 64GB Kioxia NAND 플래시 메모리
노란색 : Qualcomm SDR865 5G 및 LTE 트랜시버
청록색 : Qualcomm SDX55M 5G 모뎀-RF 시스템 및 SMR526 중간 주파수 IC

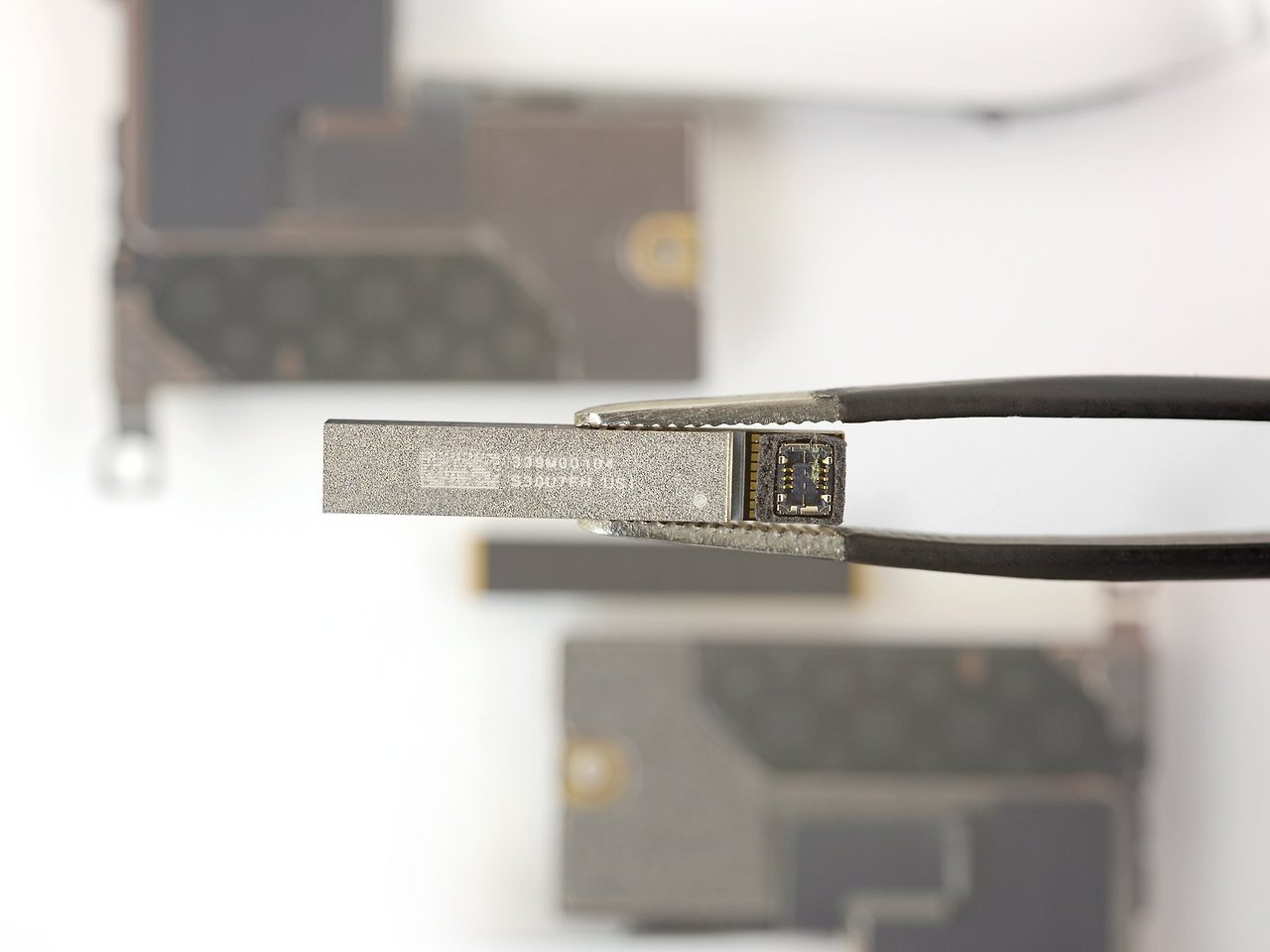

하늘색 : USI/Apple U1 초-광대역 칩
파란색 : 통합 듀플렉서 포함 Avago 8200 고/중 전력 증폭기
핑크색 : Apple APL109 4343S00437 PMIC

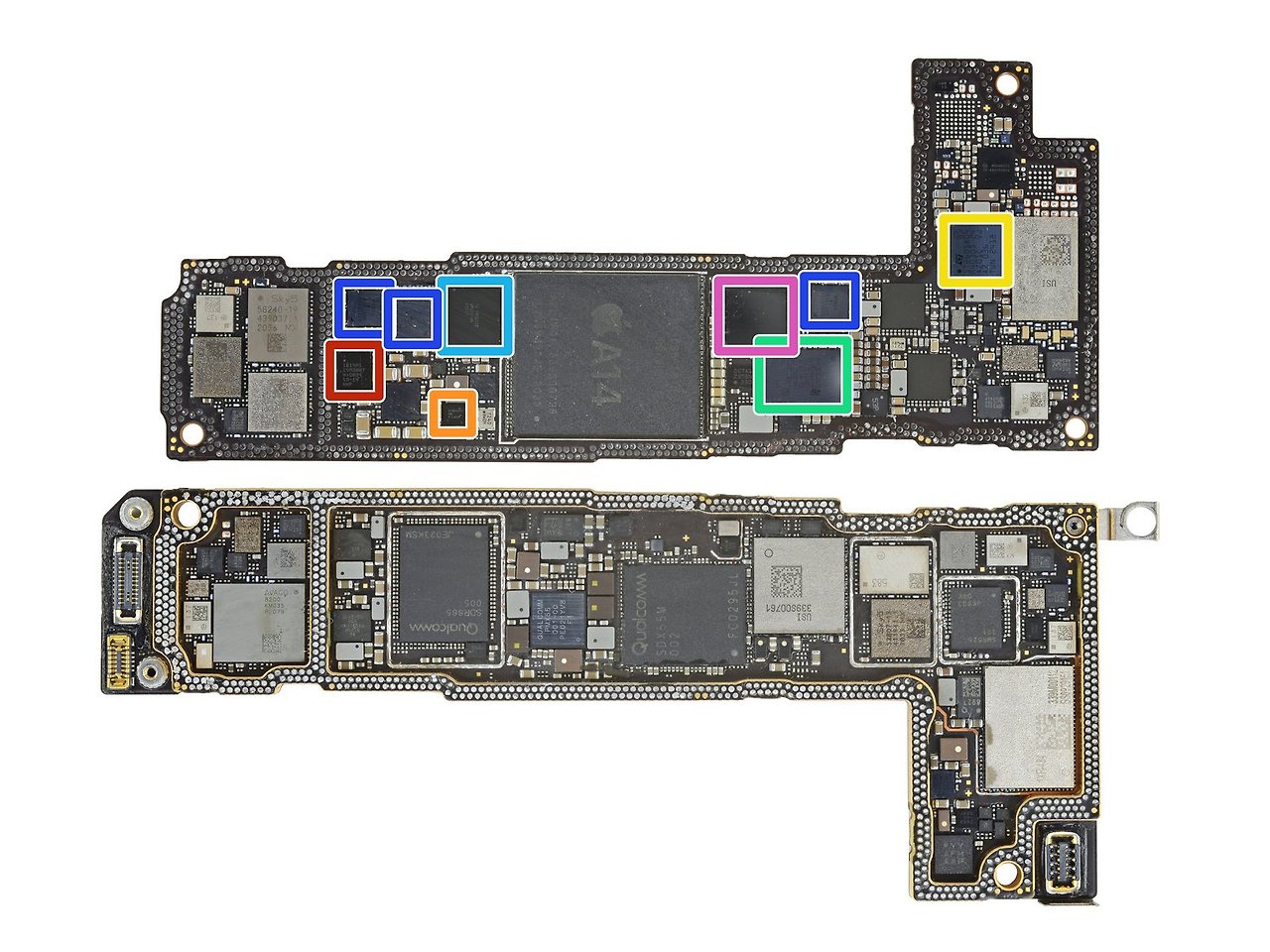

[파트 2]
빨간색 : NXP Semiconductor CBTL1614A1 디스플레이 포트 멀티플렉서
주황색 : Texas Instruments SN61280 카메라 전원 관리
노란색 : STMicroelectronics STB601A04 전원 관리
청록색 : STMicroelectronics STWPA1-3033ABM 무선 충전 IC
하늘색 : Texas Instruments SN2611A0 배터리 충전 IC
파란색 : Apple / Cirrus Logic 338S00537 모노 오디오 증폭기
핑크색 : Apple / Cirrus Logic 338S00565 오디오 코덱
